Предохранители и реле Honda Fit/Jazz (GD), 2001 — 2007
Honda Fit/Jazz — японский легковой автомобиль, принадлежащий к сегменту B по европейской классификации. Продажи модели в Японии начались в июне 2001 года. В Европе под названием Jazz он начал продаваться в 2002 году. В данном материале мы подробно разберем схемы предохранителей Хонда Фит и Джаз (GD) 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска 2WD/4WD с двигателями L13A (1,3 л), L15A (1,5 л).
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне
Находится с водительской стороны внизу панели приборов.
Общий вид блока.
- Цепь управления блокировкой ключа зажигания, комбинация приборов, электромагнитный клапан блокировки ключа зажигания, блок системы «MULTIVISION» (модели с навигационной системой), блок аудиосистемы (модели без навигационной системы), TV-тюнер (модели с навигационной системой)
- Разъем для подключения дополнительного оборудования
- Реле управления стеклолодъемниками(встроено в переключатель), подсветка главного переключателя управления стеклоподъемниками
- Репе электропривода стеклоподъемников
- Репе электродвигателя вентилятора системы охлаждения, реле электродвигателя вентилятора конденсатора, реле электромагнитной муфты компрессора кондиционера, электронный блок управления кондиционером (с автоматическим управлением), реле электродвигателя вентилятора отопителя, электропривод зеркала, выключатель кондиционера
- Разъем для подключения дополнительного оборудования
В моторном отсеке
Расположен около аккумулятора. Для доступа нужно отжать два фиксатора и потянуть крышку вверх.
Фото — пример.
Расположение блоков реле и предохранителей

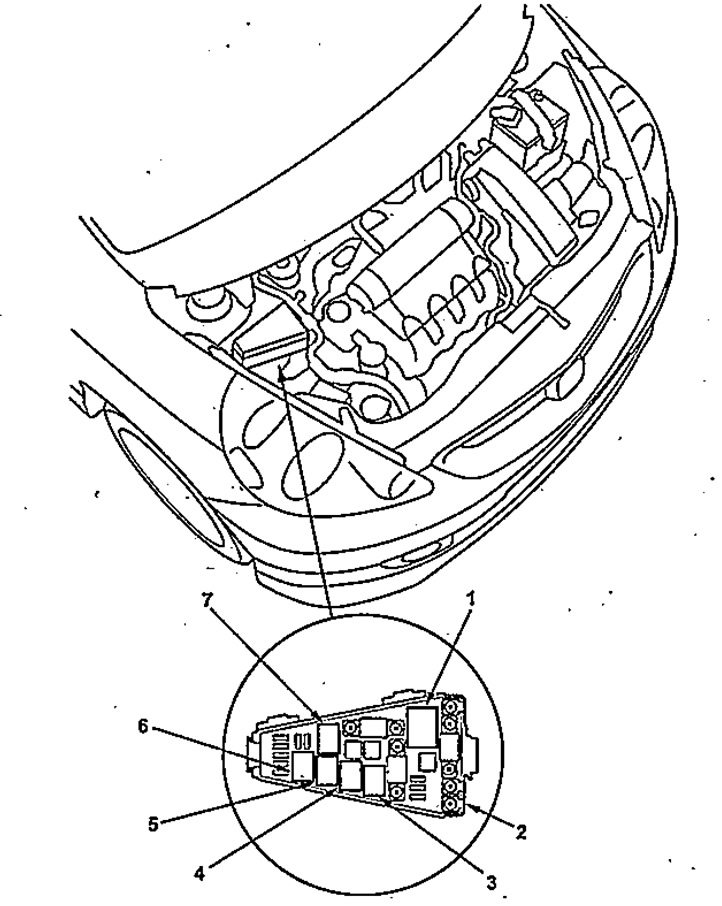

Блок реле в моторном отсеке. 1 — блок системы контроля напряжения питания, 2 — блок реле, 3 — реле вентилятора системы охлаждения, 4 — реле звукового сигнала, 5 — реле вентилятора конденсатора, 6 — реле электромагнитной муфты компрессора кондиционера, 7 — реле фар.

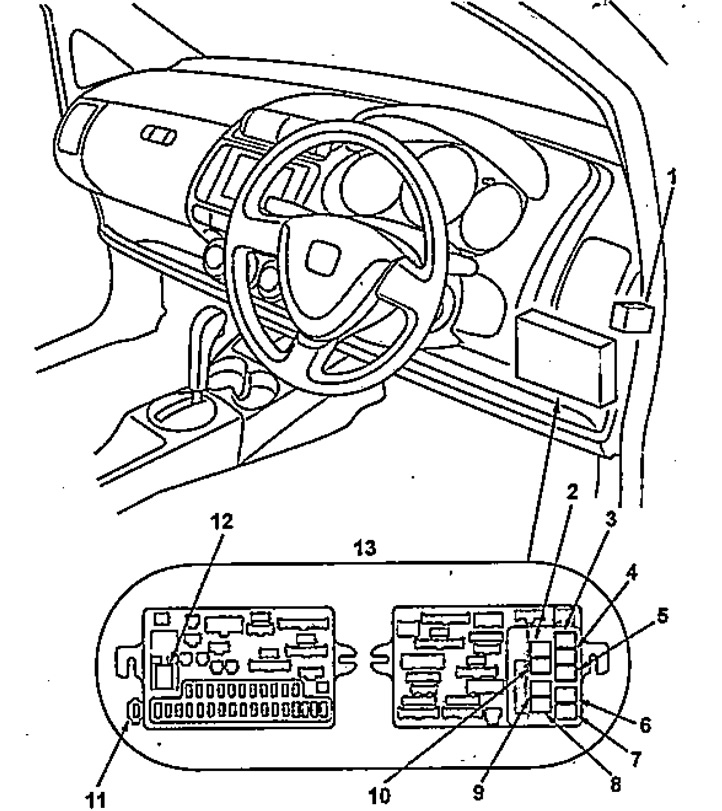

Блок предохранителей под панелью приборов. 1 — приемник системы дистанционного управления центральным замком, 2 — реле фонарей заднего хода, 3 — реле стартёра, 4, 5 — реле блокировки центрального замка лючка топливозаливной горловины, 6 — главное силовое реле №2 «PGM-FI», 7 — главное силовое реле №1 «PGM-FI», 8 — реле противотуманных фар, 9 — реле электродвигателя вентилятора отопителя, 10 — реле габаритов, 11 — держатель блока реле и предохранителей, 12 — реле электропривода стеклоподъёмников, 13 — блок предохранителей.
Расположение электронных блоков управления. 1 — блок аудиосистемы (модели без навигационной системы), 2 — электронный блок управления EPS, 3 — реле электродвигателя (цвета проводов; O/L, W/R, В, G), 4 — электронный блок управления SRS, 5 — электронный блок управления кондиционером (с автоматическим управлением), 6 — электронный блок управления «PGM-FI», 7 — блок аудиосистемы (модели с навигационной системой).
Реле бензонасоса хонда фит где находится
honda
В данной статье мы рассматриваем Honda Fit (GE) второго поколения, выпускавшуюся с 2009 по 2014 год. Здесь вы найдете схемы блоков предохранителей Honda Fit 2009, 2010, 2011, 2012, 2013 и 2014 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей
Пассажирский салон

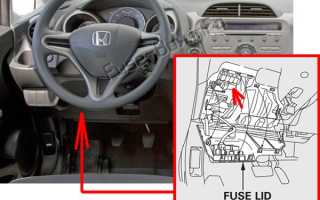

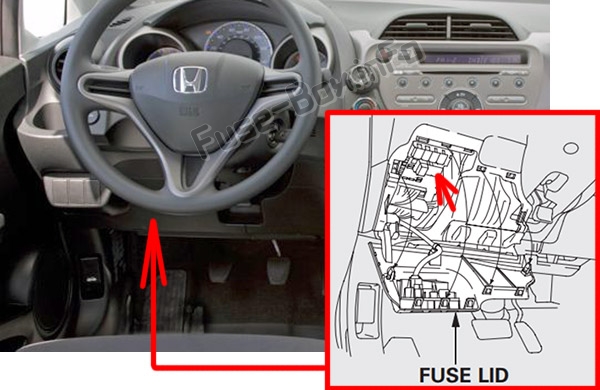

Внутренний блок предохранителей находится за панелью.
Моторного отсека
Блок предохранителей под капотом находится на плюсовой клемме аккумуляторной батареи.
Предохранители и реле Honda Fit (GK; 2015-2019 ..)
В этой статье мы рассмотрим Honda Fit 3-го поколения (GK), выпускавшуюся с 2015 года по настоящее время. Здесь вы можете найти схемы блоков предохранителей для автомобилей Honda Fit 2015, 2016, 2017, 2018 и 2019 годов выпуска, получить информацию о расположении панели предохранителей внутри автомобиля и узнать, для чего предназначен каждый предохранитель (расположение предохранителей).
Расположение блока предохранителей
Пассажирский салон
Находится под приборной панелью.
Читайте также:
Блок предохранителей A.
Расположение предохранителя указано на табличке под рулевой колонкой.
Блок предохранителей B.
Снимите крышку, вставив плоскую отвертку в паз на боковой стороне, как показано на рисунке.
Моторного отсека
Блок предохранителей A.
Находится рядом с бачком тормозной жидкости.
Нажмите на вкладку, чтобы открыть окно. Расположение предохранителя указано на крышке блока предохранителей.
Блок предохранителей B.
Потяните вверх крышку на клемме «+» и снимите ее, потянув за выступ, как показано на рисунке.
-
Читайте также:
Схемы блока предохранителей
2015, 2016
Пассажирский отсек (Блок предохранителей A)
Назначение предохранителей в салонах (Блок предохранителей A) (2015-2019)
| № | Защищенные цепи | Амперы |
|---|---|---|
| 1 | Блокировка | (20 А) |
| 2 | – | – |
| 3 | Smart (опционально) | (10 А) |
| 4 | Разблокируйте двери со стороны водителя | 15 А |
| 5 | Отпирание двери со стороны пассажира | 15 А |
| 6 | Открытие двери водителя | (10 А) |
| 7 | Замок двери водителя | (10 А) |
| 8 | Электрическое стекло водителя | 20 А |
| 9 | Стеклоподъемник пассажира | 20 А |
| 10 | Левый задний стеклоподъемник | 20 А |
| 11 | Правый задний стеклоподъемник | 20 А |
| 12 | Замок двери со стороны водителя | 15 А |
| 13 | Замок двери со стороны пассажира | 15 А |
| 14 | – | – |
| 15 | Дальний свет правой фары | 10 А |
| 16 | STS (опционально) | (7,5 А) |
| 17 | Разъем ACC (консоль) (опция) | (20 А) |
| 18 | Люк (по желанию) | (20 А) |
| 19 | Передние сиденья с подогревом (опция) | (20 А) |
| 20 | – | – |
| 21 | – | – |
| 22 | Паркер | 15 А |
| 23 | Стеклоочиститель заднего стекла | (10 А) |
| 24 | A / C | 7,5 А |
| 25 | Дневные ходовые огни | 7,5 А |
| 26 | Выключение стартера | 7,5 А |
| 27 | ABS / VSA | 7,5 А |
| 28 | SRS | 10 А |
| 29 | Левая фара дальнего света | 10 А |
| 30 | ACG | 10 А |
| 31 A | Электрические стеклоподъемники | 10 А |
| 32 | Топливный насос | 15 А |
| 33 | SRS | 7,5 А |
| 34 | M | 7,5 А |
| 35 лет | Миссия SOL | 7,5 А |
| 36 | Передняя розетка ACC | 20 А |
| 37 | ACC | 7,5 А |
| 38 | Блокировка ключа АКК | 7,5 А |
| 39 | Варианты | (10 А) |
| 40 | Стеклоочиститель заднего стекла | 10 А |
| 41 год | – | – |
| 42 | – | – |
Пассажирский отсек (Блок предохранителей B)
Назначение предохранителей в салоне (блок предохранителей B) (2015, 2016)
Моторный отсек (Блок предохранителей A)
Распределение предохранителей в моторном отсеке (блок предохранителей A) (2015, 2016)
| № | Защищенные цепи | Амперы |
|---|---|---|
| 1 | Основной свет фары | 20 А |
| 2 | CDC (необязательно) | (30 А) |
| 3 | Опасность | 10 А |
| 4 | DBW | 15 А |
| 5 | Щетки стеклоочистителя | (30 А) |
| 6 | Остановить | 10 А |
| 7 | IGP | 15 А |
| 8 | Катушки IG | 15 А |
| 9 | ECP (опционально) | (10 А) |
| 10 | ИНЖ | (20 А) |
| 11 | – | – |
| 12 | Главный вентилятор | 30 А |
| 13 | Стартер SW | (30 А) |
| 14 | Сцепление MG | 7,5 А |
| 15 | Датчик батареи | (7,5 А) |
| 16 | – | – |
| 17 | Дневные ходовые огни | (7,5 А) |
| 18 | Рог | 10 А |
| 19 | Противотуманные фары (опция) | (15 А) |
| 21 A | Резервная база | 15 А |
| 22 | Внутреннее освещение | 7,5 А |
| 23 | Вспомогательный вентилятор | (30 А) |
| 24 | – | – |
| 25 | Автоматический запуск с интеллектуальным входом (опция) | (7,5 А) |
| 26 | ST MG | (7,5 А) |
| 27 | – | – |
| 28 | – | – |
| 29 | Резервные копии | (10 А) |
| 30 | IGPLAF | (10 А) |
| 31 | Компас (IGPS) | (7,5 А) |
| 32 | Косой свет от правой фары | 10 А |
| 33 | Косой свет от левой фары | 10 А |
Моторный отсек (Блок предохранителей B)
Распределение предохранителей в моторном отсеке (блок предохранителей B) (2015-2019)
| № | Защищенные цепи | Ампер |
|---|---|---|
| а | Основание для аккумулятора | 100 А |
| б | Основной корпус РБ 1 | 70 А |
| c | РБ главная 2 | 80 А |
| d | Основной корпус CAP | 70 А |
2017, 2018, 2019
Пассажирский отсек (Блок предохранителей A)
Распределение предохранителей в салоне (блок предохранителей A) (2015-2019)
| № | Защищенные цепи | Амперы |
|---|---|---|
| 1 | Блокировка | (20 А) |
| 2 | – | – |
| 3 | Smart (опционально) | (10 А) |
| 4 | Разблокируйте двери со стороны водителя | 15 А |
| 5 | Отпирание двери со стороны пассажира | 15 А |
| 6 | Открытие двери водителя | (10 А) |
| 7 | Замок двери водителя | (10 А) |
| 8 | Электрическое стекло водителя | 20 А |
| 9 | Стеклоподъемник пассажира | 20 А |
| 10 | Левый задний стеклоподъемник | 20 А |
| 11 | Правый задний стеклоподъемник | 20 А |
| 12 | Замок двери со стороны водителя | 15 А |
| 13 | Замок двери со стороны пассажира | 15 А |
| 14 | – | – |
| 15 | Дальний свет правой фары | 10 А |
| 16 | STS (опционально) | (7,5 А) |
| 17 | Разъем ACC (консоль) (опция) | (20 А) |
| 18 | Люк (по желанию) | (20 А) |
| 19 | Передние сиденья с подогревом (опция) | (20 А) |
| 20 | – | – |
| 21 | – | – |
| 22 | Паркер | 15 А |
| 23 | Стеклоочиститель заднего стекла | (10 А) |
| 24 | A / C | 7,5 А |
| 25 | Дневные ходовые огни | 7,5 А |
| 26 | Выключение стартера | 7,5 А |
| 27 | ABS / VSA | 7,5 А |
| 28 | SRS | 10 А |
| 29 | Левая фара дальнего света | 10 А |
| 30 | ACG | 10 А |
| 31 A | Электрические стеклоподъемники | 10 А |
| 32 | Топливный насос | 15 А |
| 33 | SRS | 7,5 А |
| 34 | M | 7,5 А |
| 35 лет | Миссия SOL | 7,5 А |
| 36 | Передняя розетка ACC | 20 А |
| 37 | ACC | 7,5 А |
| 38 | Блокировка ключа АКК | 7,5 А |
| 39 | Варианты | (10 А) |
| 40 | Стеклоочиститель заднего стекла | 10 А |
| 41 год | – | – |
| 42 | – | – |
Пассажирский отсек (Блок предохранителей B)
Назначение предохранителей в салоне (блок предохранителей B) (2017, 2018, 2019)
Моторный отсек (Блок предохранителей A)
Распределение предохранителей в моторном отсеке (блок предохранителей A) (2017, 2018, 2019)
| № | Защищенные цепи | Амперы |
|---|---|---|
| 1 | Основной свет фары | 20 А |
| 2 | CDC (необязательно) | (30 А) |
| 3 | Опасность | 10 А |
| 4 | DBW | 15 А |
| 5 | Щетки стеклоочистителя | (30 А) |
| 6 | Остановить | 10 А |
| 7 | IGP | 15 А |
| 8 | Катушки IG | 15 А |
| 9 | ЭОП (необязательно) | (10 А) |
| 10 | ИНЖ | (20 А) |
| 11 | – | – |
| 12 | Главный вентилятор | 30 А |
| 13 | Стартер SW | (30 А) |
| 14 | Сцепление MG | (7,5 А) |
| 15 | Датчик батареи | (7,5 А) |
| 16 | – | – |
| 17 | Дневные ходовые огни | (7,5 А) |
| 18 | Рог | 10 А |
| 19 | Противотуманные фары (опция) | (15 А) |
| 20 | ЭБУ ПБ (опционально) | (7,5 А) |
| 21 год | Резервная база | 15 А |
| 22 | Внутреннее освещение | 7,5 А |
| 23 | Вспомогательный вентилятор | (30 А) |
| 24 | – | – |
| 25 | Автоматический запуск интеллектуального входа (с системой интеллектуального входа) | (7,5 А) |
| 26 | ST MG (без системы интеллектуального входа) | (7,5 А) |
| 27 | – | – |
| 28 | – | – |
| 29 | Резервные копии | (10 А) |
| 30 | IGP LAF | (10 А) |
| 31 | Компас (IGPS) | (7,5 А) |
| 32 | Косой свет от правой фары | 10 А |
| 33 | Косой свет от левой фары | 10 А |
Моторный отсек (Блок предохранителей B)
Распределение предохранителей в моторном отсеке (блок предохранителей B) (2015-2019)
Предохранители и реле Honda Fit/Jazz (GD), 2001 — 2007
Honda Fit/Jazz — японский легковой автомобиль, принадлежащий к сегменту B по европейской классификации. Продажи модели в Японии начались в июне 2001 года. В Европе под названием Jazz он начал продаваться в 2002 году. В данном материале мы подробно разберем схемы предохранителей Хонда Фит и Джаз (GD) 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска 2WD/4WD с двигателями L13A (1,3 л), L15A (1,5 л).
- Читайте также:
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне
Находится с водительской стороны внизу панели приборов.
Общий вид блока.
- Цепь управления блокировкой ключа зажигания, комбинация приборов, электромагнитный клапан блокировки ключа зажигания, блок системы «MULTIVISION» (модели с навигационной системой), блок аудиосистемы (модели без навигационной системы), TV-тюнер (модели с навигационной системой)
- Разъем для подключения дополнительного оборудования
- Реле управления стеклолодъемниками(встроено в переключатель), подсветка главного переключателя управления стеклоподъемниками
- Репе электропривода стеклоподъемников
- Репе электродвигателя вентилятора системы охлаждения, реле электродвигателя вентилятора конденсатора, реле электромагнитной муфты компрессора кондиционера, электронный блок управления кондиционером (с автоматическим управлением), реле электродвигателя вентилятора отопителя, электропривод зеркала, выключатель кондиционера
- Разъем для подключения дополнительного оборудования
В моторном отсеке
Расположен около аккумулятора. Для доступа нужно отжать два фиксатора и потянуть крышку вверх.
Блок предохранителей Honda Fit 1
Рассмотрены автомобили Хонда Фит, Хонда Джаз 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.
Блок предохранителей и реле в моторном отсеке.
вы можете посмотреть расположение блока предохранителей под капотом на видео
Где находится см. рис.
1 — блок системы контроля напряжения питания, 2 — блок реле, 3 — реле вентилятора системы охлаждения, 4 — реле звукового сигнала, 5 — реле вентилятора конденсатора, 6 — реле электромагнитной муфты компрессора кондиционера, 7 — реле фар.
Схема расположения предохранителей.
Электронный блок управления EPS
Замок зажигания (+Б)
Модулятор давления и электронный блок управления ABS
Электродвигатель вентилятора отопителя
Электродвигатель привода люка, держатель предохранителя №24 (с противотуманными фарами), диагностический разъем противотуманных фар (YOP)
Диагностический разъем, блок системы “MULTIVISION” (модели с навигационной системой), блок аудиосистемы (модели без навигационной системы), TV-тюнер (модели с навигационной системой), комбинация приборов, блок системы дистанционного управления центральным замком, лампа освещения багажного отделения, лампа освещения салона, лампа местной подсветки
Подсветка переключателя, подсветка комбинации приборов, реле противотуманных фар, подсветка электронного, блока управления кондиционером (с автоматическим управлением), подсветка панели управления кондиционером и отопителем (без автоматического управления), подсветка индикаторов положения селекторов АКПП, блок системы “MULTIVISION’ 1 (модели с навигационной системой), подсветка блока системы “MULTIVISION” (модели с навигационной системой), подсветка блока аудиосистемы, передние габариты, задние габариты, подсветка номерного знака, разъем для подключения дополнительного оборудования (блок предохранителей)
