Где находится блок управления центральным замком форд фокус 2

Установка блока управления замков дверей.

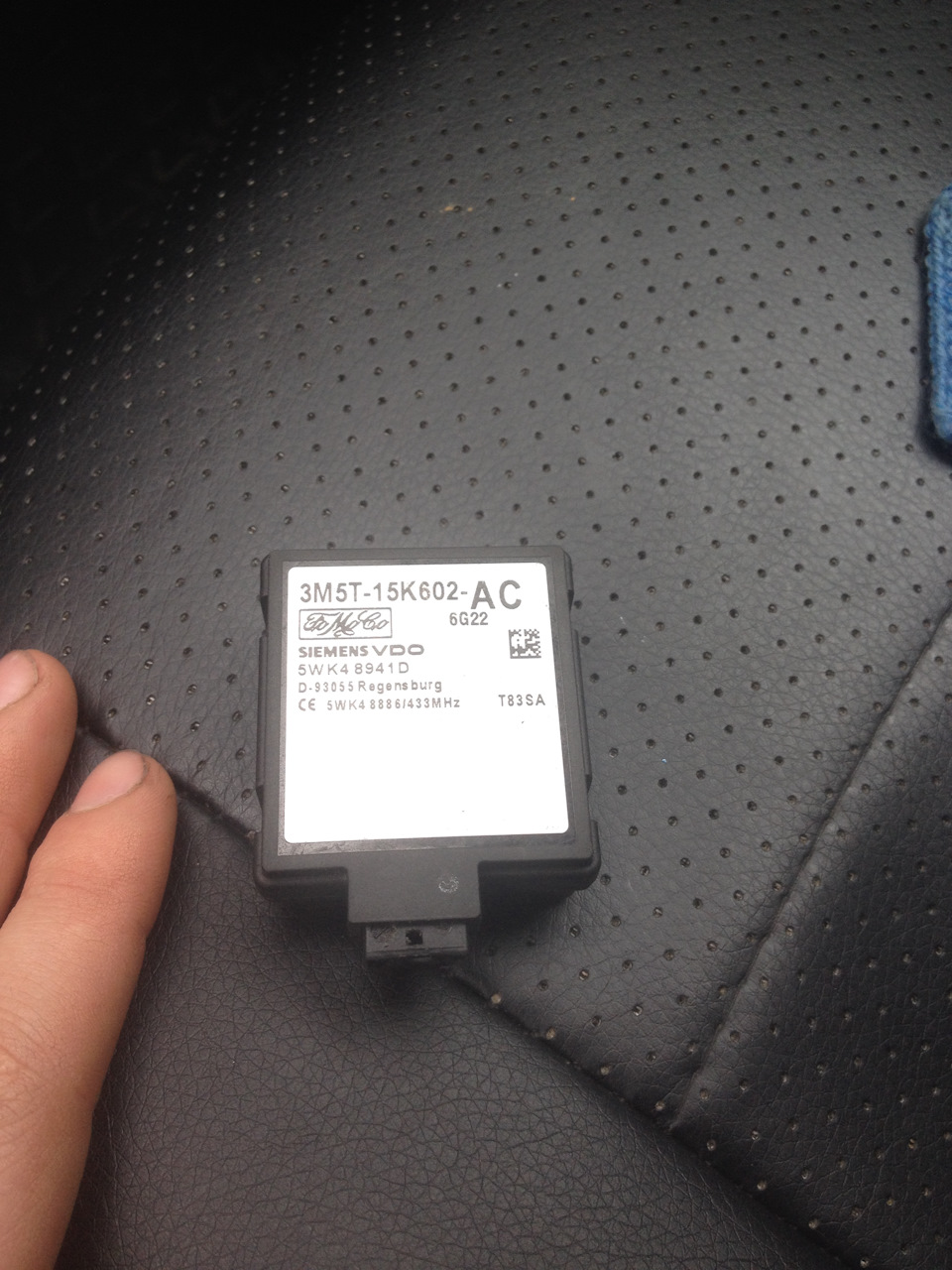

В общем прошло уже почти пол года с того момента как я заказал выкидной ключ с Китая. Кнопки у меня не работали потому что нет функции ДУ. Совсем недавно у меня стала жутко глючить моя старая сигнализация. и встал вопрос о ее замене или снова вернуться к оживлению кнопок на стандартном ключе. Изучив вопрос более детально, я понял что мне нужно либо поменять gem модуль либо покупать блок управления центральным замком. Почитав инфу у kiryhin51 я понял, что у дорестайла функция дистанционного управления центральным замком заключена в блоке под центральным плафоном подсветки салона, а у рестайла занесена в gem. сравнив цены на данные детали я понял что проще найти блок управления центральным замком. Вначале решил убедиться что у меня действительно есть провод для него. Вытащив плафон начал искать фишку, но с первого раза увы ничего не нашел. Но благодаря kiryhin51 я пошел искать снова и нашел эту проклятую фишку под плафоном.

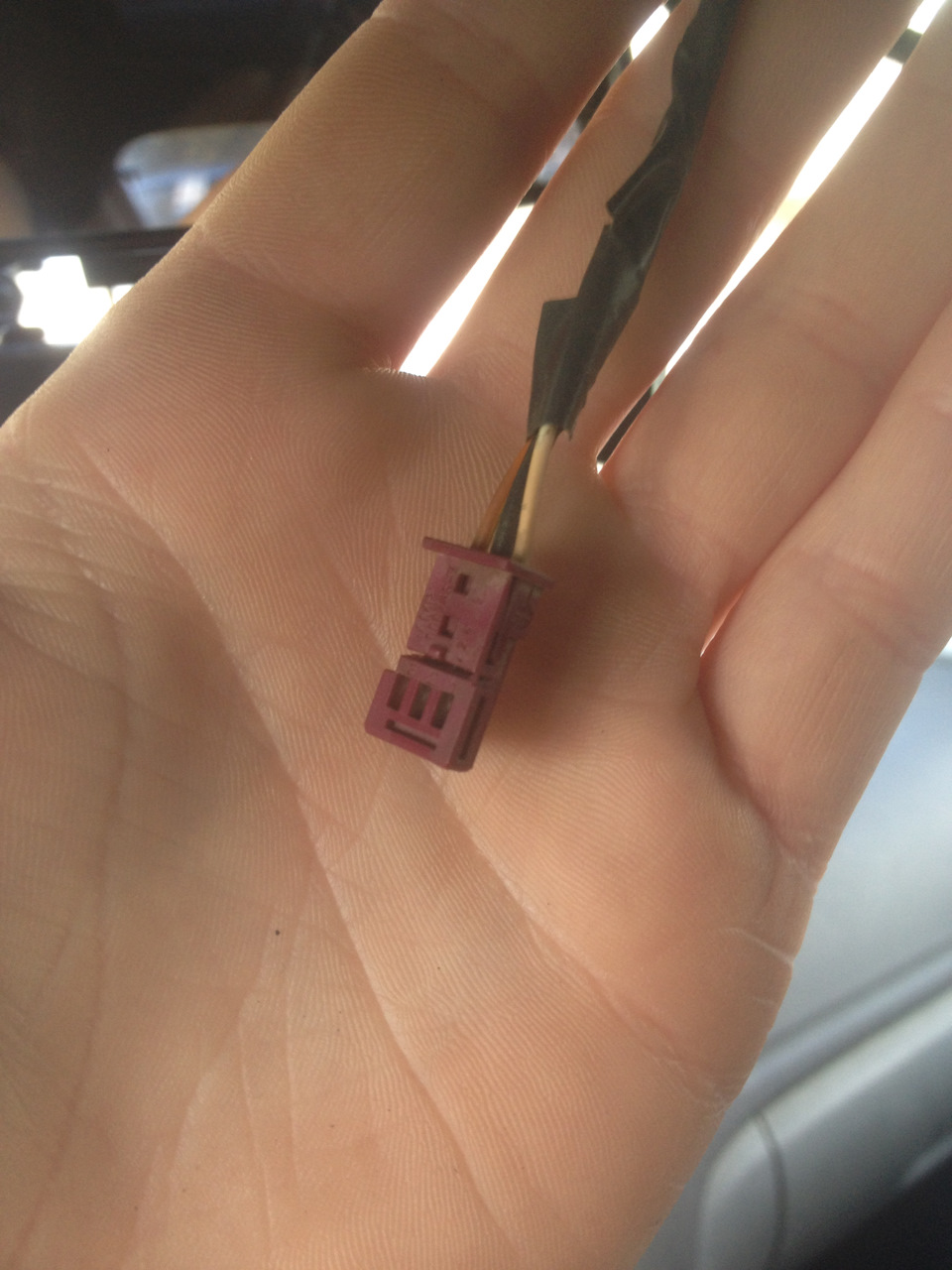

злосчастная фишка

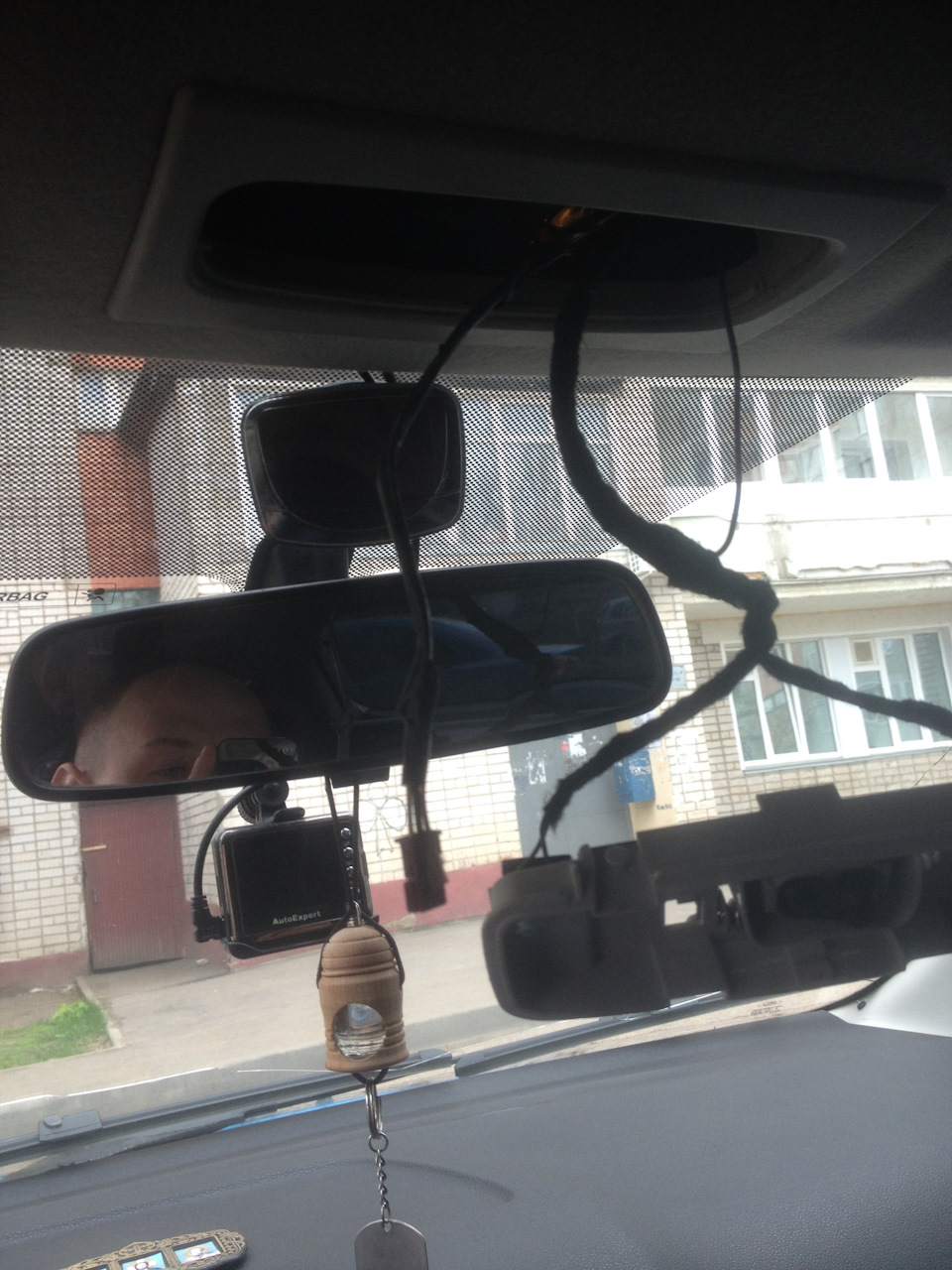

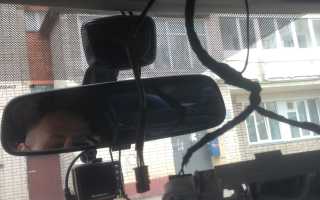

Она оказалась очень далеко спрятана от него и приклеена к потолку. После этого я заказал модуль. Сегодня получив его я сразу же установил сей девайс.

Сразу же попробовал добавить пульт. Включилвыключил зажигание 4 раза, нажал кнопку, и все получилось теперь кнопки на ключе работают и функция автоматического открывания и закрывания стекол тоже. Счастью моему не моему не было предела теперь можно убрать второй брелок до зимы пока снова не потребуется автозапуск.

Где находится блок центрального замка форд фокус 2

Здравствуйте. Про комплектацию: ключ без кнопок, сигнализация нештатная — Starline. Год назад у меня сломался замок на задней левой двери. Флажок-фиксатор перестал работать. Дверь не закрывалась, ни с ключа через личинку водительской двери, ни с сигнализации. Новый замок покупать было дорого. Мастера предложили такое решение: ключом через личинку водительской двери закрывать/открывать не смогу, но сигналка закрывать будет. Так и прожил почти год, до тех пор, пока и сигналка перестала закрывать заднюю правую дверь. Недавно купил на разборке замок. Уже в другом сервисе ребята сделали, чтобы сигналка открывала/закрывала все двери. А вот с ключа через личинку водительской двери по-прежнему не работает. И спрсить не у кого — первый мастер уехал в другой город. Можете проконсультировать? Надеюсь, речь идёт о каком-нибудь проводке в водительской двери.

Машина простояла месяц, пару дней назад попробовал открыть, на брелок не реагирует поменял батарейку все равно тишина. Проверил АКБ, все в порядке, хотел ключом дверь открыть, не п.

Полностью отключается панель приборов. Не работает спидометр, тахометр, показания количества бензина. В общем вся панель. Правда бывает включится, а через некоторое время опять отк.

Лампочка загорелась после короткого замыкания в прикуривателе.

@andrienko.1966 —> Центральный замок это один блок ? А где в машине ?

@andrienko.1966 —> Здравствуйте. У меня форд фокус 2 RS . Проверил утечку тока по амперметру подсоединив последовательно к аккумулятору. Получилось 0,25. Это много. По очереди снял предохранители. При снятии 133-его предохранителя показатель стал 0.01. Этот предохранитель : реле центральной системы блокировки, модуль двери пассажира. Можете помочь решить эту проблему ? Разумеется за вознаграждение. В Москве. Спасибо

Всё будет хорошо!

Но… и в каждой двери, ещё есть по блоку управления электрооборудованием двери.

Если хотите подробнее, тогда смотрите Здесь . Тут и расшифровка всех предохранителей имеется (в двух вариантах).

За центральный замок отвечает блок предохранителей в салоне (GEM), находится ниже бардачка, внутри его на плате стоит два реле, отвечающее за закрытие и открытие замков, на видео и фото все указано. А в дверях стоят замки с электроприводом, моторчиком (актуатор, там их два), который блокирует и разблокирует замок.

Здравствуйте. Спасибо за ответ. У меня Форд Фокус 2 RS. Проверил утечку тока по амперметру подсоединив последовательно к аккумулятору. Получилось 0,25. Это много. По очереди снял предохранители. При снятии 133-его предохранителя показатель стал 0.01. Этот предохранитель — реле центральной системы блокировки, модуль двери пассажира. Можете помочь решить эту проблему утечки тока? Вы в Москве? У меня блок предохранителей в салоне снизу выглядит по другому. Кажется там нету реле

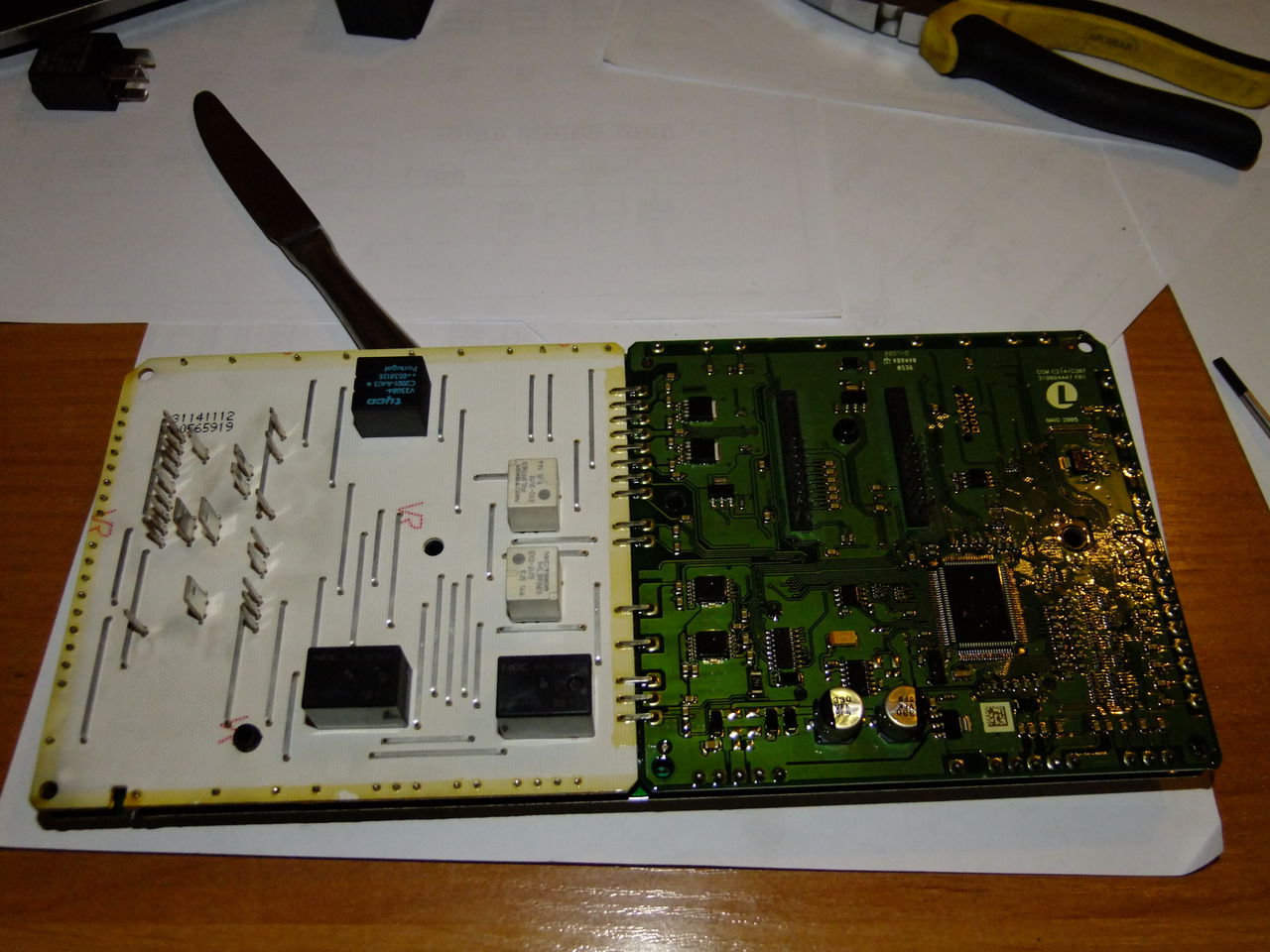

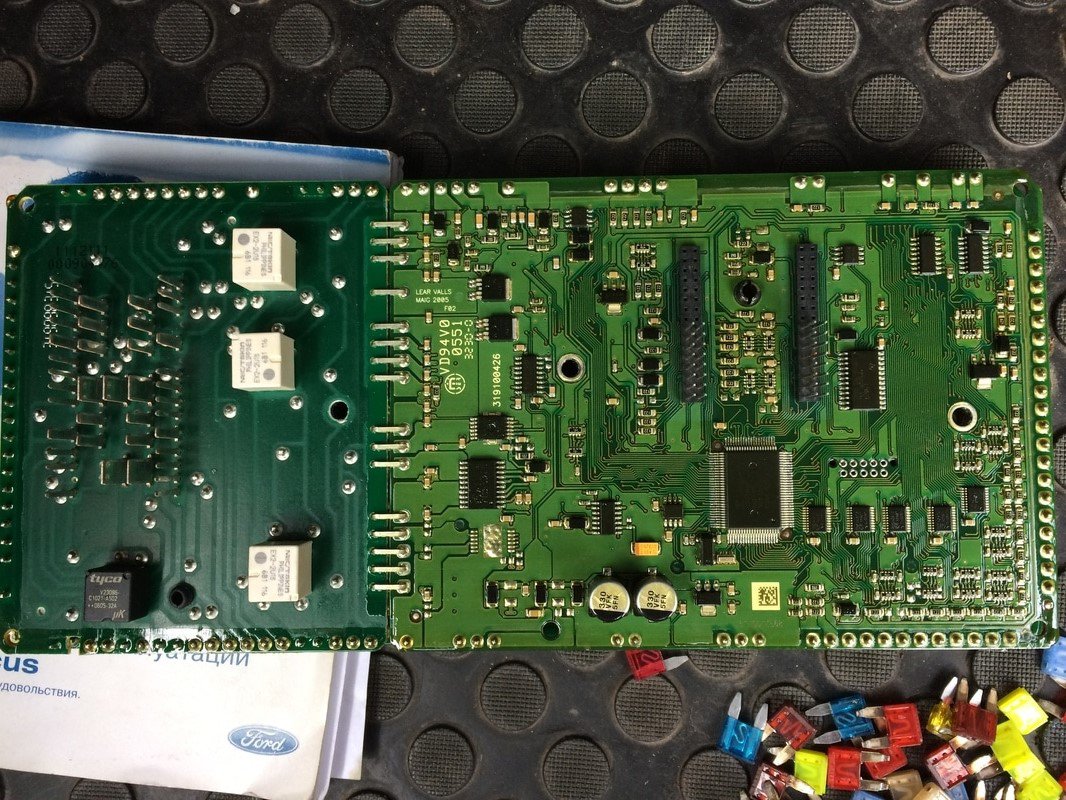

ФФ2 Блок с низу

@andrienko.1966 —> А с обратной стороны платы смотрели?

@andrienko.1966 —> Вы же сами написали, что данный предохранитель отвечает за модуль двери пассажира. Ну вот там в двери и надо поискать проблему утечки тока. Возможно проводка перетёрлась , может с контактами непорядок , окислились (бывает дождь попадёт, бывает кофе плеснут или чая).

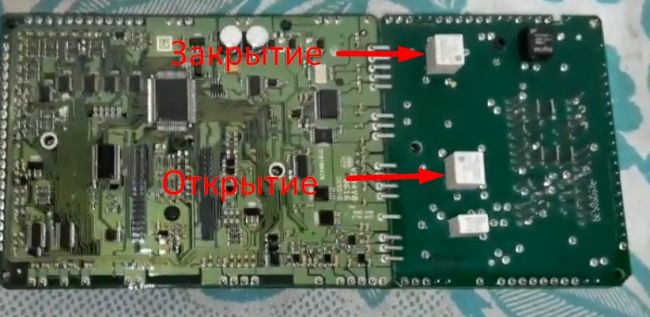

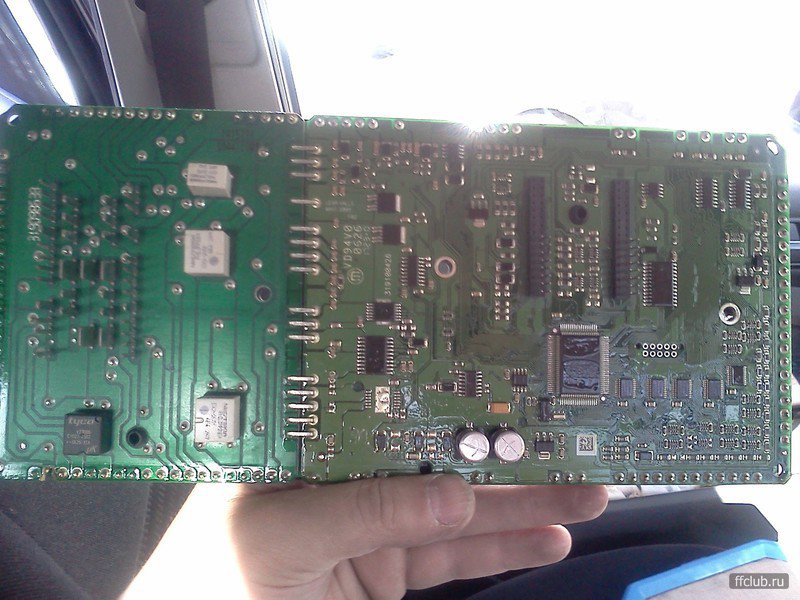

Вот по ссылке похоже такая же плата, с обратной стороны есть реле. А по этой ссылке есть описание про модули в двери. Пробуйте отключить модуль в двери и проверьте утечку тока. Еще проверьте проводку между дверью и кузовом, проверьте плату блока предохранителей.

У меня Форд Фокус 2 RS. Не подскажете где в машине центральный замок? Вроде реле центрального замка барахлит. Спасибо.

Здравствуйте. У меня Форд фокус 2 RS. Что есть центральный замок в моей машине? Это 4 модуля дверей или еще что то? Спасибо.

Полностью отключается панель приборов. Не работает спидометр, тахометр, показания количества бензина. В общем вся панель. Правда бывает включится, а через некоторое время опять отк.

Лампочка загорелась после короткого замыкания в прикуривателе.

Минусовой провод от СКР датчика идет на РСМ или просто на массу.

За центральный замок должен отвечать блок предохранителей в салоне (GEM), схема есть по ссылке. Посмотрите еще видео, может у вас такая же проблема

@andrienko.1966 —> Здравствуйте. Спасибо что ответили. У меня форд фокус 2 RS . Проверил утечку тока по амперметру подсоединив последовательно к аккумулятору. Получилось 0,25. Это много. По очереди снял предохранители. При снятии 133-его предохранителя показатель стал 0.01. Этот предохранитель : реле центральной системы блокировки, модуль двери пассажира. Где это реле находиться в машине можете подсказать ? Спасибо

10 янв аря 2018 mobile

Кстати пробывал машину держать в теплом боксе при +23, простояла весь день. Ночью стояла во дворе, с утра та же история

10 янв аря 2018 mobile

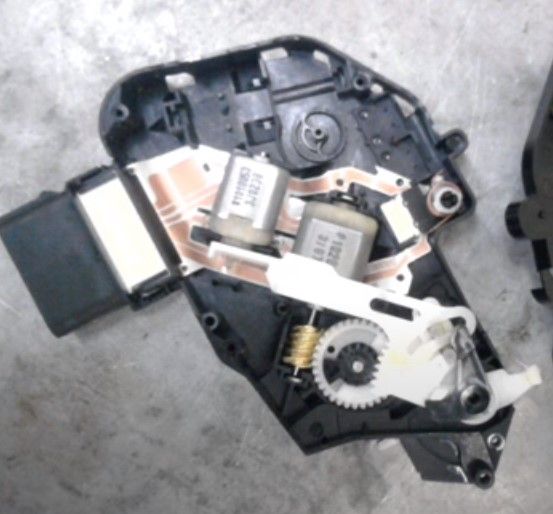

Нужно снимать обшивку и искать мехвнизм который за это отвечает. Я так приору закрыл и бмв 750 потом��у обоих снимал обшивки с последней попыхтел изрядно

Господа одноклубники, помогите советом)) фокус 3 двери, не работает центральный замок, на ходу один раз сам щелкнул и после этого больше ни закрывается, ни открывается. Замки дверей и багажника в порядке, все разбирал проверял и прозванивал, предохранители целые. Диагностика пишет: неисправность обмотки реле. Разобрал салонный блок предохранителей, срезал крышечек с белого реле замка, на одну катушку нажимаю, замок водителя открывается, на вторую нажимаю никаких действий не происходит. Подскажите, что можно ещё и где посмотреть, кто с таким сталкивался?? Я уже всю голову соломам с этими замками

Поэтому я и не уверен в расположении этих реле. Какое за что отвечает надо определять прозвонкой, в каждом конкретном случае.

9 нояб ря 2018 mobile

Добрый день, подскажите кто знает. При закрытых замках пассажиркая передняя дверь открывается не сразу, при первом нажатии на ручку снимается блокировка двери но дверь не открывается, приходится отпускать ручку и ещё раз нажимать тогда дверь открывается, на сколько помню раньше то кого не было, да и другие двери открываются сразу. Где может быть проблема.

Блок управления центральным замком форд фокус 2 где находится

Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.

Общее расположение блоков

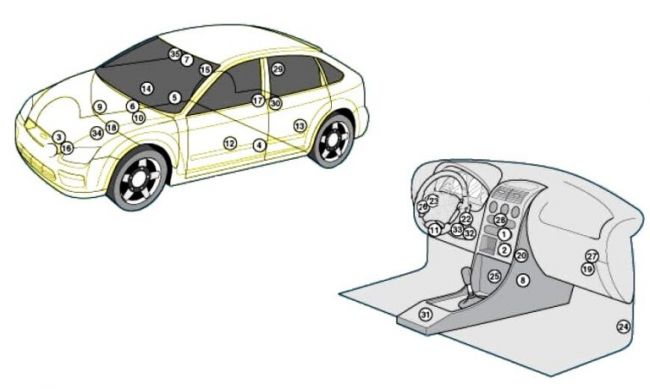

На данной схеме представлено расположение всех электронных блоков управления.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Блок под капотом

Он находится с левой стороны под защитной крышкой.

p, blockquote 8,0,0,0,0 —>

Расположение блока под капотом

p, blockquote 9,0,1,0,0 —>

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Пример актуальной схемы на обратной стороне защитной крышки.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

p, blockquote 18,1,0,0,0 —>

R1	Реле включения запрещения запуска
R2	Реле звукового сигнала
R3	Реле фонарей заднего хода
R4	Резерв
R5	Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель
R6	Основное реле
R7	Реле обогревателя ветрового стекла
R8	Реле зажигания
R9	Реле омывателя фар
R10	Реле вентилятора отопителя
R11	Реле компрессора кондиционера
R12	Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания
R13	Реле стартера
R14	Реле вентилятора системы охлаждения, Электрический двигатель вентилятора

Блок в салоне

Данный блок находится под бардачком и крепится двумя винтами.

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Вариант 1

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

37	10А Дальний свет левой фары
38	10А Дальний сеет правой фары
39	20А Прикуриватель, задняя дополнительная розетка
40	20А Люк
41	20А Модуль электрооборудования двери переднего пассажира
42	7,5А Обогрев зеркал
43	10А Электронные модули (питание от аккумуляторной батареи)
44	10А Диагностический разъем (OBD II)
45	10А Дневные ходовые огни
46	10А Комбинация приборов, многофункциональный электронный модуль (GEM)
47	15А Стеклоомыватель, обогрев жиклеров стеклоомывателя
48	20А Ближний свет фар, дневные ходовые огни
49	15А Переключатель света
50	20А Стеклоочиститель
51	15А Топливный насос
52	25А Обогрев заднего стекла
53	7,5А Габаритный свет с левой стороны
54	7,5А Габаритный свет с правой стороны
55	20А Модуль электрооборудования двери водителя, центральный замок
56	20А Система бесключевого доступа / запуска
57	10А Сирена противоугонной системы
58	15А Аудиосистема (питание от аккумуляторной батареи)
59	25А Розетка в багажном отделении, разъем прицепа
60	15А Ближний свет правой фары
61	15А Ближний свет левой фары
62	20А Электропривод регулировок сиденья водителя
63	25А Стеклоподъемники
64	Резерв
65	10А Подушки безопасности
66	7,5А Корректор фар, ближний свет фар, блок ксеноновых фар
67	10А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания)
68	7,5А Радио, комбинация приборов
69	20А Противотуманный свет
70	10А Электронные модули(питание от замка зажигания)
71	10А Дневные ходовые огни
72	25А Многофункциональный электронный модуль (GEM)
73	7,5А Освещение номерного знака
74	15А Лампы стоп-сигнала
75	10А Блок управления коробкой передач, электронная педаль газа
76	7,5А Электронный стояночный тормоз (EPB)
77	25А Реле центрального замка
78	15А Очиститель заднего стекла
79	15А Электропривод складывания зеркал
80	10А Освещение салона, зеркала с электроприводом
81	20А Модуль электрооборудования правой задней двери
82	20А Модуль электрооборудования левой задней двери
83	10А CD-чейнджер, развлекательная система для задних пассажиров (RSE)
84	10А Лампы заднего хода, модуль прицепа
85	10А Система охлаждения
86	20А Подогрев сидений
Реле
K1	Обогрев заднего стекла
K4	Топливный насос
K5	Дневные ходовые огни

В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.

Вариант 2

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,1,0 —>

p, blockquote 28,0,0,0,0 —>

100	10А Электронные модули (питание от замка зажигания)
101	20А Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)
102	10А Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103	10А Внешние освещение (питание от аккумуляторной батареи)
104	10А Освещение салона, система экономии электроэнергии
105	25А Обогрев заднего стекла
106	20А Система бесключевого доступа / запуска
107	10А Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем
108	7,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109	20А Прикуриватель, задняя дополнительная розетка
110	10А Дневные ходовые огни
111	15А Топливный насос (бензиновые двигатели)
112	15А Аудиосистема (питание от аккумуляторной батареи)
113	10А Дневные ходовые огни
114	10А Комбинация приборов (питание от замка зажигания), иммобилайзер
115	7,5А Внешние освещение (питание от замка зажигания)
116	20А Противотуманный свет
117	7,5А Освещение номерного знака
118	20А Модуль электрооборудования левой задней двери
119	15А Розетка в багажном отделении
120	20А Модуль электрооборудования правой задней двери
121	20А Подогрев передних сидений
122	10А Подушки безопасности
123	7,5А Обогрев зеркал
124	7,5А Габаритный свет с левой стороны
125	7,5А Габаритный свет с правой стороны
126	20А Система бесключевого доступа / запуска
127	25А Стеклоподъемники
128	Резерв
129	20А Стеклоочиститель
130	Резерв
131	15А Стеклоочиститель заднего стекла
132	15А Лампы стоп-сигнала
133	25А Модуль электрооборудования двери переднего пассажира, реле центрального замка
134	20А Модуль электрооборудования двери водителя, центральный замок
135	20А Дневные ходовые огни
136	15А Стеклоомыватель, обогрев жиклеров стеклоомывателя
137	10А Резервное питание противоугонной системы
138	10А Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач
139	10А Дальний сеет правой фары
140	10А Дальний свет левой фары
141	10А Лампы заднего хода, зеркала с электроприводом
142	15А Ближний свет правой фары
143	15А Ближний свет левой фары
Реле
R1	Топливный насос
R2	Резерв

За прикуриваетль отвечает предохранитель номер 109 на 20А.

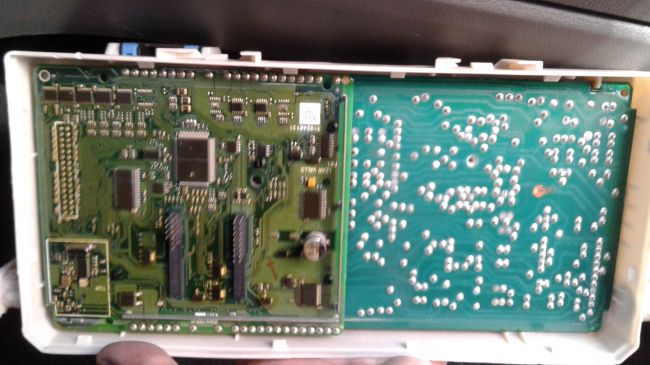

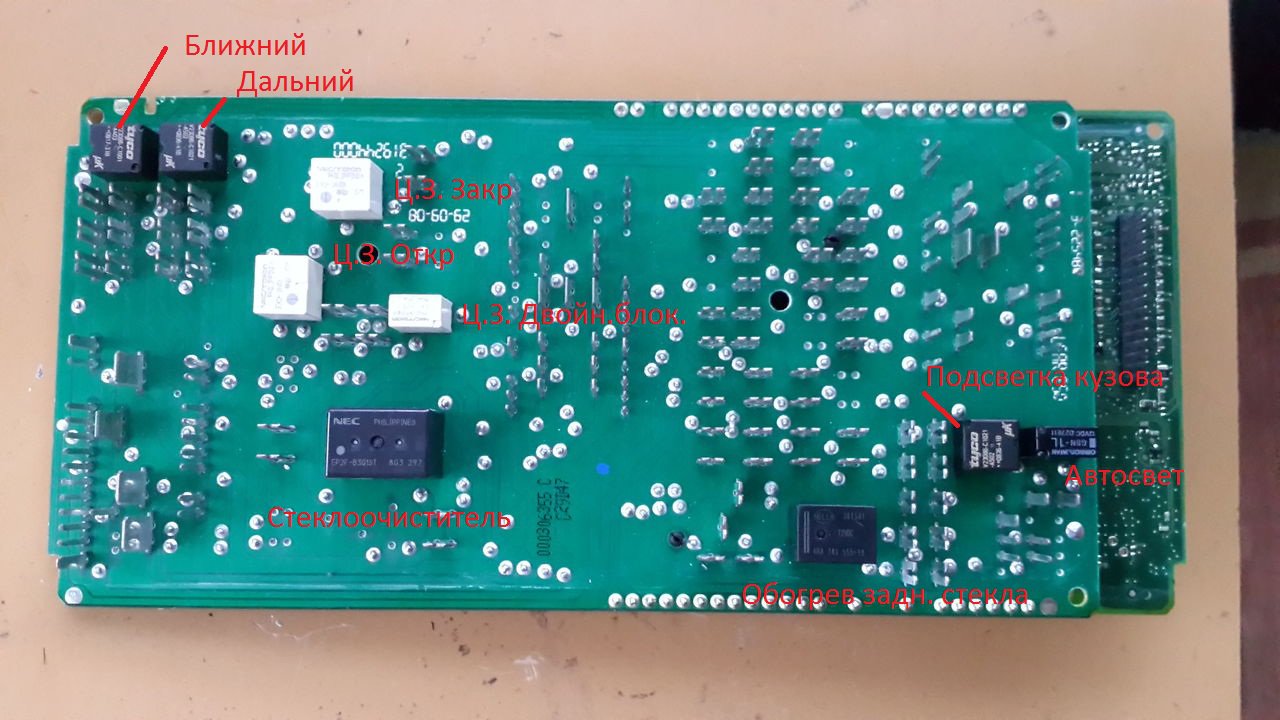

С обратной стороны блока, могут находится некоторые отдельные элементы реле.

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

• R1 Реле ближнего света
• R2 Реле дальнего света
• R3 Реле центрального замка и заднего стеклоочистителя
• R4 Реле открытия водительской двери
• R5 Реле открытия остальных дверей
• R6 Реле переднего стеклоочистителя
• R7 Реле обогрева заднего стекла
• R8 Реле защиты от разряда АКБ
• R9 Реле света

Электросхемы Ford Focus 2

p, blockquote 33,0,0,0,0 —>

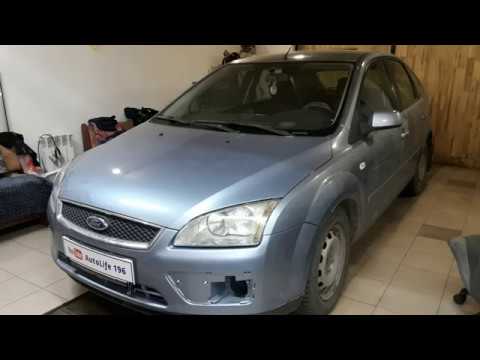

Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,0,0,0,0 —> p, blockquote 36,0,0,0,1 —>

А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.

Электросхема центрального замка Ford Focus 2

Если после замены предохранителей ЦЗ не заработал, необходимо проверить исправность проводки и электродвигателей исполнительных механизмов, а также микропереключателей.

Блок управления центрального замка

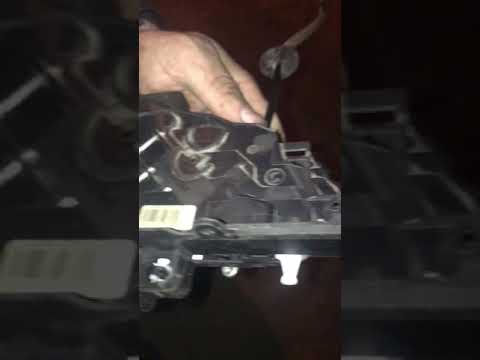

Болты на концах тросса самопальные, проволка слишком толстая, не практически не гнущаяся и криво обрезаная по концам, по резиновому шлангу, в форд фокус ремонт центрального замка находилась эта проволока можно сказать то же самое, вот только обрезан он был ровно. Если замок двери на вашем автомобиле начал капризничать, то скорее всего дело в поломке электрического моторчика центрального замка.

Рассказ владельца Ford Focus I Hatchback — самостоятельный ремонт. Если замок двери на вашем автомобиле…

Вывод не срабатывал концевичок на замке. Проверил как проволока ходит, а она, оазывается в своих крыйних положениях становится практически неподвижной.

Для этого достаточно нажать кнопку, вмонтированную в ручках на ключах зажигания. Сбои в работе исполнительных механизмов.

Всё проверил, всё норм. Собрал в исходное, проверил.

Выберете модификацию т/с для поиска центральный замок

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Смотрите так же другие запчасти

Замки Ford Focus 2 2005-2008

1. Руководства по ремонту
2. Ford Focus 2 2005-2008
3. Замки

…или внутреннюю ручку.

Передние двери можно заблокировать снаружи ключом…

…или клавишей блокировки, нажав на нее до щелчка.

Разблокировать двери можно или воспользовавшись ключом (передние)…

…или потянув на себя клавишу блокировки.

Если на автомобиле установлена система центральной блокировки замков дверей, то поворот ключа в замке двери водителя или нажатие (поворот) клавиши блокировки на двери водителя приводит к блокировке (разблокировке) всех четырех дверей.

Задние двери можно заблокировать или разблокировать только клавишами блокировки.

Дверь водителя можно заблокировать только в закрытом положении, для блокировки остальных дверей на клавишу блокировки можно нажать в любом положении двери.

Замки задних дверей оборудованы механизмом, исключающим возможность открывания дверей изнутри («детский» замок).

Если на заднем сиденье находятся дети, при открытой двери поверните по часовой стрелке ключом выключатель замка и закройте дверь (прорезь в выключателе займет горизонтальное положение). В этом случае при ненажатой клавише блокировки можно открыть дверь только снаружи, внутренней ручкой замок отпереть невозможно.

Для отключения «детской» блокировки поверните выключатель против часовой стрелки (прорезь в выключателе займет вертикальное положение).

Для того чтобы открыть дверь задка (крышку багажника), нажмите на клавишу, расположенную в накладке двери (крышки)…

…и поднимите дверь (крышку) вверх.

↓ Комментарии ↓

Раздел 1. Устройство автомобиля

Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации

Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути

Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание

Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель

Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия

Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть

Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление

Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система

Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование

Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов

Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины

Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей

Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля

Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру

Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику

Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

Охлаждение

Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка

Тема: Ford Focus II 2010 (рест.) Всеволожский, управление ЦЗ

Ford Focus II 2010 (рест.) Всеволожский, управление ЦЗ

P.S. Я поиском искал — только запутался, там в основном про гиа комплектацию говорят.

P.S. Я поиском искал — только запутался, там в основном про гиа комплектацию говорят.

И что за провода Reset SW (ч/б) и Set SW (ч/c) ? У них судя по схеме нефиксированное положение.

Можно и Пандору, посмотрел только что. Она практически всё видит по КАН и умеет управлять по Кан со своего брелка и со штатного тоже — закрытие стёкол и ЦЗ. Это то, про что karlik писал. . Подключений минимум.

Электросхемы форд фокус 2 рестайлинг

Если после замены предохранителей ЦЗ не заработал, необходимо проверить исправность проводки и электродвигателей исполнительных механизмов, а также микропереключателей.

Блок управления центрального замка

Болты на концах тросса самопальные, проволка слишком толстая, не практически не гнущаяся и криво обрезаная по концам, по резиновому шлангу, в форд фокус ремонт центрального замка находилась эта проволока можно сказать то же самое, вот только обрезан он был ровно. Если замок двери на вашем автомобиле начал капризничать, то скорее всего дело в поломке электрического моторчика центрального замка.

Рассказ владельца Ford Focus I Hatchback — самостоятельный ремонт. Если замок двери на вашем автомобиле…

Вывод не срабатывал концевичок на замке. Проверил как проволока ходит, а она, оазывается в своих крыйних положениях становится практически неподвижной.

Для этого достаточно нажать кнопку, вмонтированную в ручках на ключах зажигания. Сбои в работе исполнительных механизмов.

Всё проверил, всё норм. Собрал в исходное, проверил.

Пошаговая инструкция замены ЭБУ Форд Фокус 2

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 2 необходимо выполнить следующий порядок действий.

• для двигателя C16DD0X 1.6 DI Diesel – 1456750 (другие номера 1688224, 1695497);
• для двигателей C16HDEZ Zetec 1.6 DOHC EFI и C14HDEZ Zetec 1.4 DOHC EFI – 1331018 (другой номер 1333603);
• для двигателя C25KDTD 2.5L Duratec VCT Turbo – 1373543;
• для двигателя C20DD0X 2.0 DI Diesel – 1347883 (другие номера 1469716, 1570697);
• для двигателя C20HDEA 2.0L Duratec 16V и C18HDEA 1.8L Duratec 16V – 1364789 (другой номер 1712930);
• перчатки тканевые, набор головок и гаечных ключей, набор отверток, ключ TORX T25, домкрат, опоры под кузов автомобиля.

Руководство по ремонту Форд Фокус 2

Главная / Руководства по ремонту / Руководство по ремонту Форд Фокус 2

Ниже представленна электронная версия руководства по ремонту и эскплуатации автомобиля Форд Фокус 2. Для навигации по разделам воспользуйтесь ссылками из оглавления. Руководство разбито на страницы, просматривая которые, вы можете переходить на следующую, воспользовавшись ссылкой «Посмотрите также …» внизу страницы.

• Паспортные данные ч.2
• Ключи автомобиля ч.2
• Органы управления Панель приборов ч.2 ч.3 ч.4 ч.5
• Комбинация приборов ч.2
• Система круиз-контроля

Посмотрите так же: Общие сведения об автомобиле →

Что входит в электросхему?

Блок Фокуса с обозначением компонентов

Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.

Электросхема блока с реле

Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.

Система зажигания Форд Фокус 1,2 3, 4

Также следует выделить ЭСУД — электронную систему управления мотором.

Система управления двигателем и обозначение основных узлов и элементов

Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае нужно.

Схема подключения генератора и обозначение элементов

Точки подключения авто сигнализации на Форд Фокус 2

Инструкция по установке сигнализации на Форд Фокус 2 — 2006 г.в. с автозапуском своими руками.

Почти все подключения можно произвести на блоке предохранителей в салоне за бардачком и замке зажигания в случае с автозапуском. В Ford Focus 2 есть возможность установить сигнализацию с использованием CAN шины либо по аналоговой схеме.

CAN — шина управляет и принимает сигналы:

1. Концевики
2. Стояночный тормоз
3. Контроль работы двигателя по тахометру
4. Центральный замок
5. Комфорт

В некоторых машинах ЦЗ можно подключить в разъемах дверей — зелено черный и сине черный. Центральный замок управляется минусом. При поиске закройте все двери, иначе замки не будут закрываться. Концевики дверей — положительные. Искать лучше вольтметром, пробник не всегда там показывает плюс. Контроль двигателя не рекомендуем брать с розового провода генератора — плюс не сразу появляется. Для отключения ближнего света при автозапуске, надо на выключателе габаритов перерезать тонкие зелено красный и зелено желтый провода.

​Точки подключения

Цепь	Цвет провода	Полярность	Расположение
Масса	Черный	—	Блок предохранителей, нижний разъем
Питание +12	Красный толстый	+	Блок предохранителей, зеленый разъем
Красный	+	Замок зажигания
Зажигание 1	Зелено белый	+	Блок предохранителей
Зелено желтый	+	Замок зажигания
Аксессуары (АСС)	Желтый	+	Замок зажигания
Стартер	Серо черный	+	Горизонтальный жгут за бардачком (его же можно использовать для блокировки стартера)
Серо красный	+	Замок зажигания
Габариты	Оранжево черный (,Бывает оранжево желтый)	+	Переключатель света
Поворотники 1	Синий (где-то сине белый)	+	Блок предохранителей, зеленый разъем
Поворотники 2	Сине красный	+	Блок предохранителей, зеленый разъем
Ц.З. (открыть)	Черно оранжевый	—	Блок предохранителей, оранжевый маленький разъем.
Ц.З. (закрыть)	Черно зеленый	—
Концевик багажник	Черно красный	+
Концевик двери водителя	Черно оранжевый	+
Концевик передней правой двери	Черно синий	+
Концевик задней левой двери	Черно желтый	+
Концевик задней правой двери	Черно зеленый	+
Открытие багажника	Черно желтый	—
Концевик капота (если нет, ставим свой)	Черно желтый	+	Блок предохранитлей синий разъем.
Блокировка в салоне 1	Зелено фиолетовый	+	Блок предохранителей
Блокировка под капотом	Зелено фиолетовый	+	Блок предохранителей под капотом
Педаль тормоза	Зелено белый	+	Коса к блоку. (либо на лягушке)
Ручник	Черно красный	—	Горизонтальный жгут за бардачком
Тахометр	Черно оранжевый	Катушка зажигания
Контроль двигателя	Форсунка
Бензонасос	Зелено оранжевый	+	Правый порог
CAN — L	Синий	Блок предохранителей, маленький красный разъем
CAN — H	Серый

Разборка салона, расположение проводов и блоков оборудования.

Для доступа к блоку предохранителей снимаем мягкую защиту. Для чего надо открутить 2 пластиковые гайки. Затем поворачиваем 2 клипсы крепления блока и опускаем его.

Снимаем левую часть подторпедника и обшивку рулевой колонки.

Место установки сирены, концевика капота и датчика температуры.

Провод под капот можно протянуть по штатной косе.

Подключение сигнализации

Подключаем массу, поворотники, педаль тормоза и CAN-шины.

Подключаем силовые цепи автозапуска — зажигание, аксессуары, стартер и питание сигнализации.

Система запуска двигателя Durateg 2.0 L Ford Focus

Точки подключения сигнализации Ford Focus 1, 2 и 3 своими руками: инструкция по установке

О безопасности своего автомобиля заботиться каждый автолюбитель. Одним из вариантов защиты от угона и взлома машины является автосигнализация. В статье рассматривается штатная противоугонная система, иммобилайзер, как его активировать и отключить, где находятся точки подключения сигнализации Форд Фокус 2.

Штатная противоугонная система Фокусов

В состав штатной противоугонной системы входит иммобилайзер, центральный замок и ключ с чипом, содержащим секретный код. Кроме того, к штатной сигнализации Форд Фокус 2 прилагается инструкция, которая поможет разобраться с установкой и настройкой системы.

Когда ключ вставляется в замок зажигания, а система считывает код. Если код соответствует, двигатель без проблем запускается. Иначе машина либо не заведется, либо заглохнет, как только запустится двигатель. Кроме того, блокируется подача горючего в мотор. Таким образом, автомобиль гарантировано не сдвинется с места без родного ключа.

При потере основного ключа существует запасной. Но если им долго не пользоваться, система может его не распознать. Поэтому рекомендуется раз в полгода заводить машину запасным ключом и пользоваться им в течение всего дня (автор видео — Avto-Blogger.ru).

Если потерян ключ, лучше сразу же изготовить запасной. Это может сделать только официальный дилер.

Иммобилайзер и место его расположения

Иммобилайзер – простое и надежное противоугонное средство, которое устанавливается на машину с завода. Устройство имеет прямоугольную форму с закругленными углами. Находится он за рулевым колесом или панелью приборов авто. Если в машину проникает человек, у которого нет ключа с кодом, иммобилайзер блокирует движение авто.

Схема действия устройства

Прибор может подключаться к системам с помощью проводов или беспроводным способом.

При установке беспроводного устройства водитель получает ряд преимуществ:

• проще найти место для установки;
• возможность использования нескольких каналов управления;
• подключение дополнительных реле блокировки;
• дополнительные функции.

Основной функцией иммобилайзера является блокировка систем машины.

Но на автомобиле Форд Фокус он имеет дополнительные функции:

• может работать в нескольких режимах: сервисном, стандартном и антиограбление;
• можно устанавливать несколько реле или датчиков для создания дополнительной защиты;
• благодаря интеллектуальной защите исключается возможность подбора кода ключа;
• автоматическое включение сигнализации через установленный промежуток времени;
• центральный замок;
• дополнительные ключи для авторизации.

Прибор имеет автономное питание, при неисправности которого мигает сигнальная лампочка. Чтобы иммобилайзер корректно работал, нужно прописать ключи и запрограммировать систему.

Почему не работает центральный замок?

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью пульта дистанционного управления – брелока. При нажатии клавиши сигнал поступает на блок управления сигнализации и двери открываются либо запираются.

Если на автомобиле Форд Фокус 2 центральный замок не работает, то причины могут быть следующие:

• перегорели предохранители;
• обрыв проводов;
• окисление клемм или контактов;
• неисправен концевой выключатель на двери водителя;
• не хватает заряда аккумулятора;
• вышел из строя управляющий блок сигнализации;
• сели батарейки на брелоке;
• неисправен привод;
• вышла из строя микроплата на электродвигателе.

Для того, чтобы устранить неисправности, нужно знать, где находится блок управления центральным замком Форд Фокус 2 и других моделей. Обычно он расположен под панелью управления или за бардачком.

Как активировать и отключить иммо?

Установка иммобилайзер на Форд Фокус выполняется по схеме, которую можно найти в руководстве по эксплуатации.

Устанавливается устройство путем выполнения следующих действий:

• разбирается приборная панель и устанавливается основной блок противоугонной системы;
• затем к нему нужно подключить систему проводов;
• далее к соответствующим системам подключаются реле блокировки или расставляются в необходимых местах радиометки;
• в салоне авто нужно установить светодиод и подключить к нему питание от иммобилайзера, при правильной установке лампочка будет гореть;
• прописать ключи, если необходимо нужно обучить устройство и выполнить нужные настройки;
• после проверки правильности подключения, элементы следует надежно закрепить;
• постараться замаскировать иммобилайзер и поставить его в режим охраны.

Если лампочка постоянно горит или мигает, значит, при установке были допущены ошибки или неправильно выполнены настройки. Активируется иммо ключом. Отключить иммобилайзер Форд Фокус 2 можно с помощью эмуляторов, обходчиков, специальных компьютерных программ или киллеров. Можно отключить не используя внешние устройства, деактивировав код или присоединив к антенне чип от ключа.

Инструкция по установке сигнализации

Инструкцию, как установить сигнализацию, можно найти в руководстве пользователя. Провода питания идут от замка зажигания.

Схема точек подключения

По цвету можно определить их назначение:

• от стартера – красно-серый;
• 12 Вольт – красный;
• от зажигания – желто-зеленый;
• АСС – желтый.

За поворотные огни отвечают провода зеленого цвета, габаритные огни – черно-оранжевого или желто-оранжевого, ручник – фиолетово-белого, бензонасос зелено-оранжевого цвета. Центральный замок и концевики дверей контролируются с предохранительного блока. Цвет проводов черно-оранжевый и черно-зеленый. Дверные концевики имеют положительную полярность.

Инструменты и материалы

Для подключения сигнализации потребуется:

• комплект сигнализации с одним входом для положительных концевиков;
• набор ключей;
• отвертки.

Этапы

При монтаже устанавливается следующее оборудование:

• автосигнализация;
• модуль обхода иммобилайзера.

Установка сигнализации на Форд Фокус 2 состоит из этапов:

1. Сначала нужно снять подторпедник. Для этого демонтируется левая накладка, которая держится на защелке. Затем откручивается саморез крепления подторпедника и деталь можно снимать.
2. Далее снимаем заглушку, которая прикрывает слот ключа и выполняем разборку подрулевого кожуха.
3. На следующем этапе необходимо демонтировать вещевой ящик, чтобы получить доступ к блоку ВСМ. Для этого сначала снимается правая накладка торпеды, затем откручиваются саморезы в верхней части бардачка, снимается нижняя накладка блока ВСМ и откручиваются нижние саморезы крепления бардачка.
4. Теперь устанавливаем на правой стойке светодиод, а на лобовом стекле антенну со встроенным датчиком наклона и удара.
5. Сервисная кнопка устанавливается в потайном месте.
6. В моторном отсеке устанавливается сирена и датчик температуры мотора.
7. Блок управления сигнализацией устанавливаем за бардачком.
8. Далее подключаем все провода согласно схеме подключения.
9. Чтобы обойти штатный иммобилайзер, на замок зажигания нужно одеть рамку модуля обхода.
10. Затем программируем необходимые настройки.
11. После настройки датчика удара проверяем работу сигнализации.
12. Если все работает, собираем салон в обратной последовательности.

Установка сигнализации на Форд Фокус 2 своими руками не только надежно защитит автомобиль от угона и несанкционированного проникновения, но и даст возможность сэкономить на автосервисе.

Цена вопроса

Видео «Программирование ключа на Форд Фокус»

В этом ролике демонстрируется, как запрограммировать ключ на Форд Фокус (автор видео — Sem Nik).

Как защитить от угона Форд Фокус?

Чтобы обезопасить свой автомобиль от автоворов необходимо установить охранное оборудование, причем делать это следует не у дилеров, где установка сигнализаций поставлена на поток, а в специализированных центрах, таких как Автостудио.

Защита должна быть комплексной и сочетать как механические устройства (замки капота, блокираторы руля), так и электронные охранные комплексы от ведущих производителей (например, StarLine, Pandora).

Подобрать охранный комплекс на Ford Focus

Сигнализация должна иметь защиту от взлома кодграббером, двустороннюю связь с владельцем, чтобы своевременно оповестить его о попытке взлома автомобиля. Эффективны сигнализации или внешние иммобилайзеры, поддерживающие противоугонные метки. При установке сигнализаций целесообразно отсоединить личинку замка, тем самым усилить степень защищенности автомобиля к взлому водительской двери сверткой.

Читать дальше: Рено докер тест драйв видео на русском

Угонщики сверлят отверстие для того, чтобы открыть дверь

К установке таких устройств следует подходить индивидуально и нестандартно, что создаст дополнительные проблемы для угонщика, а значит повысит шанс, что автомобиль не будет угнан.

Популярная модель сигнализации для Форд Фокуса Pandora DX-90B

Исключить возможность прописать дополнительный ключ через диагностический разъем можно защитив сам разъем путем блокировки цифровой шины

Более подробно о способах блокировки диагностического разъема мы писали ранее.

Не помешает также дополнительно защитить ЭБУ, установив стальной кожух на него.

Так же эффективным элементом защиты от угона Фокуса является блокиратор руля Гарант.

Замок данного устройства надежно блокирует вал руля с помощью специальной муфты и стопора, тем самым не позволяя повернуть рулевую колонку. Демонтировать такой блокиратор в короткое время угонщику проблематично, а значит, с большой вероятностью он прекратит попытку угона и покинет автомобиль.

Чтобы деактивировать сирену и удалить установленные блокировки двигателя угонщику нужно лишь отогнуть декоративную решетку радиатора и провернуть штатный замок капота. Для предотвращения подобного, рекомендуем установить внешний электромеханический замок капота.

Специалисты Автостудио ведут статистику угонов автомобилей владельцев, обратившихся за установкой охранной системы!

Нами было оборудовано сигнализациями сотни Фокусов, некоторые из них можно увидеть по ссылке.

За период работы было зафиксировано несколько неудачных попыток угона Ford Focus, оборудованных охранными системами в Автостудио.

Владельцев спасло от утраты автомобиля именно то, что угонщики столкнувшись с нештатными системами защиты прекратили попытку угона и оставили автомобиль.

Где стоит блок управления центральным замком форд фокус 2?

Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг). Расположен под вещевым ящиком. Для доступа к предохранителям (дорейсталинг) потяните вниз два фиксатора и снимите защитный кожух.

Где находится блок управления центральным замком Мазда 626?

Блок управления (его иногда называют синхронизирующим устройством) расположен под декоративной панелью в пространстве для ног пассажира.

Где находится блок управления центральным замком форд фокус 1?

Блок ц. з находится с правой стороны в ногах пассажира.

Какой предохранитель отвечает за центральный замок форд фокус 2?

Предохранители размещены в двух монтажных блоках, один находится в салоне автомобиля, а второй в подкапотном пространстве. В первом блоке проверяют предохранитель F55. Он красного цвета, максимальный ток не более 25А и отвечает за цепи питания системы централизованной блокировки замков.

Как включить центральный замок форд фокус 2?

1. Поместить ключ зажигания в позицию 2 (лампочки зажигаются) не запуская двигатель
2. Запереть и открыть двери 3 раза при помощи кнопки, расположенной на внутренней части двери водителя
3. Поместить ключ в позицию 0 (совсем погашенная)

Где находится предохранитель Форд Фокус 2?

В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).

Где находится реле форд фокус 2?

Где находится главное реле форд фокус 2.

Расположено в монтажном блоке моторного отсека — реле R6 — реле системы управления двигателем.
