Замена предохранителя прикуривателя

Пытаясь подкачать колёса после переобувки, столкнулся с тем что у отца в машине не работал прикуриватель. Тупо сгорел предохранитель (по неведомой мне причине так как у меня в машинах предохранители на прикуривателе ни разу ни сгорали, а у бати это уже 2й раз — первый раз я его менял года 4 тому назад). Что-бы его поменять — лезем в ноги водителя и засовываем голову под торпедо (за такое расположение блока — моё отдельное “спасибо” японским инженерам).

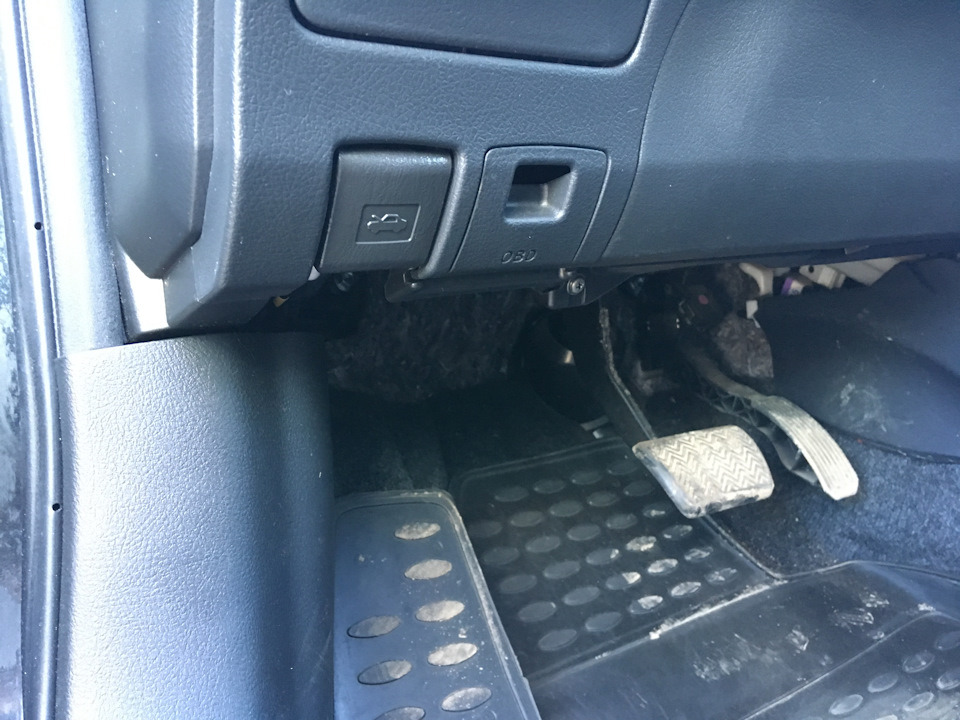

Голову засовываем между педалью тормоза и разъёмом OBD.

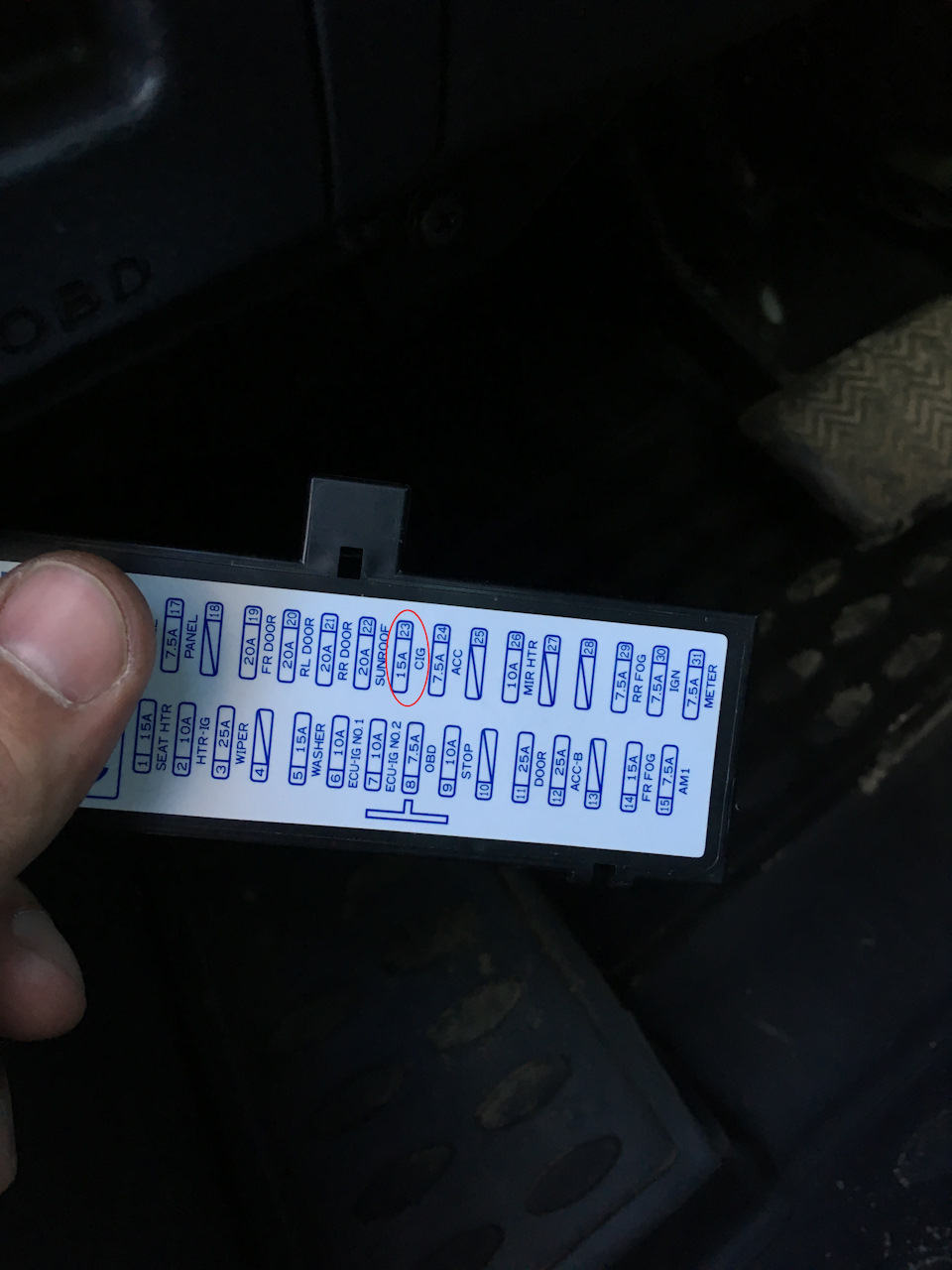

Находим там крышечку и снимаем её.

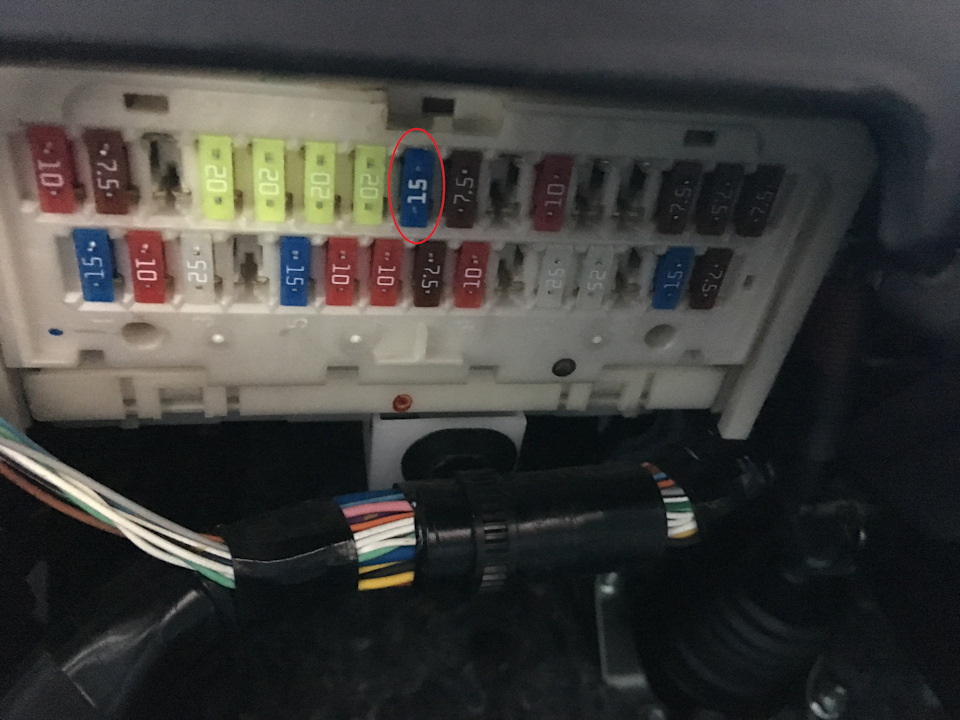

Нас интересует предохранитель под номером 23. Вот он в блоке.

Аккуратно подковыриваем его плоской отвёрткой.

Как видим — сгорел зараза.

Предохранитель имеет стандарт MICRO и максимальную силу тока 15А.

Ставим новый предохранитель после чего ставим на место крышку.

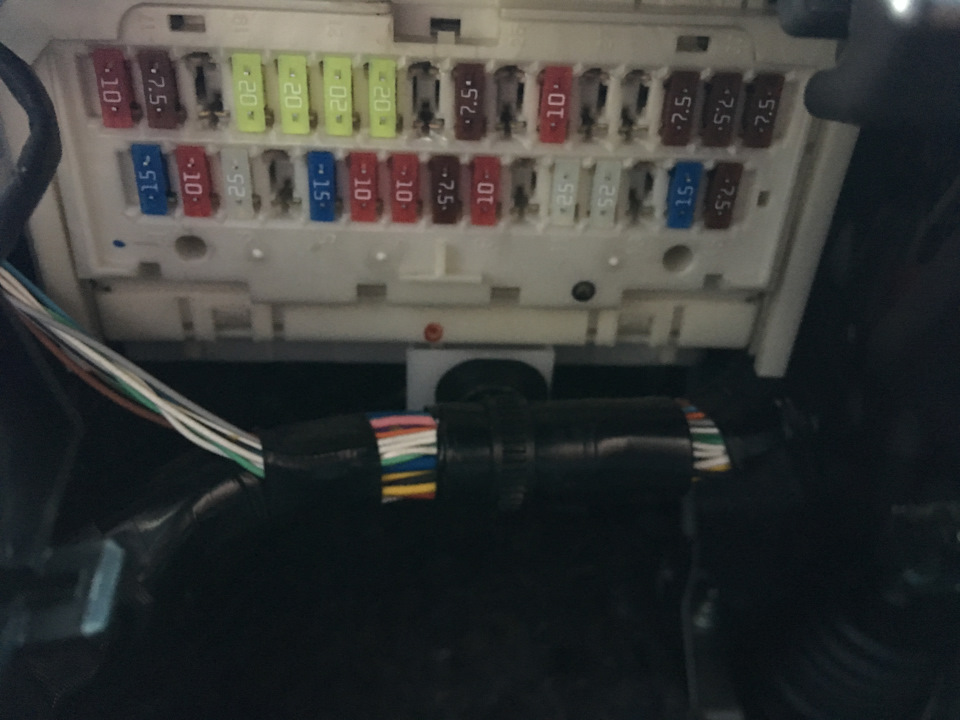

Новый предохранитель на месте.

Предохранители и реле Toyota Corolla 150 (расположение, обозначение)

В автомобиле реле и предохранители расположены в моторном отсеке и в салоне автомобиля. Расскажем о тех и других по порядку.

Предохранители и реле Toyota Corolla 150 в салоне автомобиля

Итак, в салоне автомобиля предохранители и реле расположены так.

Расшифровка основных электрических блоков в салоне Toyota Corolla 150

Он находится в салоне под панелью с левой стороны.

Расположение для левого руля.

Расположение для правого руля.

То есть предохранители расположены с левой стороны по ходу движения автомобиля. Для того чтобы добраться до предохранителей, в первую очередь снимаем декоративную накладку, а далее крышку блока предохранителей.

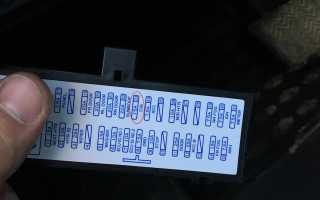

На крышке уже есть обозначение предохранителей.

И так она выглядят с их обозначением в блоке.

23 предохранитель, на 15 А отвечает за прикуриватель.

Теперь можно более подробно о этих предохранителях.

1	7,5А AM1 — Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: «CIG», «ACC»
2	15А FR FOG — Передний противотуманный свет
3	—
4	25А ACC-B — Предохранители: «CIG», «ACC»
5	25А DOOR — Центральный замок
6	—
7	10А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач
8	7,5A OBD — Диагностический разъем
9	10A ECU-IG NO.2 — Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке
10	10A ECU-IG NO.1 — без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска
11	15A WASHER — Омыватель стекла
12	—
13	25A WIPER — Стеклоочиститель, датчик дождя
14	10A HTR-IG — Кондиционер, обогрев заднего стекла, вспомогательный отопитель (вентилятор печки)
15	15A SEAT HTR — Подогрев сидений
16	10A TAIL — Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, подсветка панели приборов
17	7,5A PANEL — Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова
18	10A ECU-IG NO.1 — с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп
19	20A FR DOOR — Стекло подъёмники
20	20A RL DOOR — Стекло подъёмники
21	20A RR DOOR — Стекло подъёмники
22	20A SUNROOF — Люк
23	15А CIG — Прикуриватель
24	7,5A ACC — Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп
25
26	10A MIR HTR — Обогрев зеркал, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
27
28
29	7,5A RR FOG — Задний противотуманный свет
30	7,5A IGN — Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп
31	7,5A METER — Комбинация приборов, система старт-стоп

Еще раз, за прикуриватель (розетку в салоне) отвечает предохранитель 23 на 15 А (ампер)

. второй блок расположен почти там же. Показаны варианты для разного расположения руля.

Сам блок с обозначением предохранителей выглядит так.

и далее приведено обозначение реле и предохранителей из него

F1	30А Блок ЭБУ оборудования кузова / Электрика окон
F2	30/40А Питание реле-прерыватель указателей поворота / Обогрев заднего стекла, предохранитель: «MIR HTR»
F3	30А Подогрев сидений
R1	Реле — прерыватель указателей поворота
R2	Реле отопителя (вентилятора печки)
R3	Реле «IG1» — система зажигания

Также за консолью панели приборов есть еще один блок. расположен он вот здесь.

. а схематично его представить можно так.

R1	Передний противотуманный свет (FR FOG)
R2	Стартер (ST CUT)
R3	Панель (PANEL)
R4	Резерв

Переходим к предохранителям в моторе.

Предохранители и реле Toyota Corolla 150 в моторном отсеке

В моторе электрические блоки расположены в следующих местах.

В левой части расположен основной блок предохранителей (вариант 1). Выглядит он так. Приведен с обозначением предохранителей.

вариант 1

Расшифровка предохранителей из блока

F1	30А H-LP CLN — Омыватель фар
F2	45А RDI FAN — Вентилятор системы охлаждения
F3	30А ABS NO.3 — ABS и VSC
F4	50А ABS NO.1 — ABS и VSC
F5	50А HTR — Кондиционер
F6	10А ECU-B2 — Роботизированная коробка передач, кондиционер, система Smart Entry
F7	10А ECU-B — Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников
F8	15А RAD NO.1 — Аудиосистема
F9	10А DOME — Освещение салона, освещение багажника, система Smart Entry
F10	20А STRG LOCK — Система блокировки рулевого управления
F11	30А AM2 — Система пуска двигателя, система Smart Entry, система впрыска
F12	10А ETCS — Система управления дроссельной заслонкой
F13	10А TURN-HAZ — Указатели поворота и аварийная сигнализация
F14	7,5А ALT-S — Система зарядки АКБ
F15	7,5А AM2 NO.2 — Блок управления электро оборудованием
F16	50А H-LP MAIN — Головные фары
F17	50А P/I — Система впрыска топлива
F18	80А GLOW — Система предпускового подогрева двигателя (для дизелей)
F19	60А EPS — Электро усилитель рулевого управления
F20	120А ALT — Система зарядки АКБ
F21	15А IG2 — Система впрыска топлива, система Smart Entry
F22	10А HORN — Звуковой сигнал
F23	20А EFI MAIN — Система впрыска топлива
F24	Резерв
F25	Резерв
F26	Резерв
F27	50А AMT — Роботизированная коробка передач
F28	30А HTR SUB NO.3 — Кондиционер
F29	30А HTR SUB NO.2 — Кондиционер
F30	30А HTR SUB NO.1 — Кондиционер
F31	10А H-LP LH LO — Правая фара (ближний свет)
F32	10А H-LP RH LO — Левая фара (ближний свет)
F33	10А H-LP LH HI — Правая фара (дальний свет)
F34	10А H-LP RH HI — Левая фара (дальний свет)
F35	10А EFI NO.1 — Система впрыска
F36	10А EFI NO.2 — Система впрыска
F37	7,5А IG2 NO.2 — Система пуска, система Smart Entry
38	FR DEICER — Реле вентилятора система охлаждения
39	IGT/INJ — Реле переключателя света фар
40	AMT — Реле роботизированной коробки передач
41	H-LP — Реле фар

Возможен и еще один вариант этого блока.

вариант 2

Так он выглядит схематично.

и расшифровка для второго варианта.

1	30A CDS FAN — Электрический вентилятор (ы) охлаждения
2	40A RDI FAN — Электрический вентилятор (ы) охлаждения
3	30A ABS NO. 3 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля
4	50A ABS NO. 1 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля
5	50A HTR — Система кондиционирования воздуха
6	120А ALT — Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, АБС НЕТ. 3, HTR, ПОД НОМЕР HTR. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, дворник, шайба, ECU-IG NO. 1, AM1, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ПИТАНИЕ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, ACC-B, FR FOG, DEF, MIR HTR, ЗАДНЯЯ ЧАСТЬ, ПАНЕЛЬ
7	60А EPS — Электро усилитель руля
8	80А GLOW — Свечи
9	50А P/I — EFI MAIN, HORN, IG2
10	50А H-LP MAIN — Фары
11	10А EFI NO. 2 — Система контроля выбросов
12	10А EFI NO. 1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
13	10А H-LP RH HI — Правая фара (дальний свет)
14	10А H-LP LH HI — Левая фара (дальний свет)
15	10А H-LP RH LO — Правая фара (ближний свет)
16	10А H-LP LH LO — Левая фара (ближний свет)
17	10А ETCS — Электронная система управления дроссельной заслонкой
18	10А TURN-HAZ — Указатели поворота, аварийные мигалки
19	7,5А ALT-S — Система зарядки
20	7,5А AM2 NO. 2 — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска
21	30А AM2 — Система запуска
22	20А STRG LOCK — Система блокировки рулевого управления
23	7,5А IG2 NO.2 — Система запуска
24	10А ECU-B2 — Система кондиционирования воздуха
25	10А ECU-B — Главный ЭБУ корпуса, датчик и измерители
26	15А RAD NO. 1 — Аудио система
27	10А DOME — Освещение багажника, система смарт-ключей
28	30А AMP — Аудио система
29	10А MAYDAY
30	10А SPARE — Запасной предохранитель
31	30А SPARE — Запасной предохранитель
32	20А SPARE — Запасной предохранитель
33	20А EFI MAIN — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO. 1, EFI NO. 2
34	10А HORN -Сигнал
35	15А IG2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, IGN, METER
36	7,5А ST — Стартер
37	30А HTR SUB NO. 1 — Нагреватель PTC
38	30А HTR SUB NO. 3 — Нагреватель PTC
39	15А PWR OUTLET/ INVERTER or PWR OUTLET — Розетка, прикуриватель

Теперь остается сказать о дополнительном блок реле.

Именно эту информацию можно считать основной для реле и предохранителей Toyota Corolla 150.

Тойота Королла 180 170 160 кузов предохранители и реле

Toyota Corolla E180 представляет 11 поколение модельного ряда Королла и производилась в 2012, 2013, 2014, 2015, 2016, 2017 и 2018 году. За это время она получила обновление. В данной статье мы покажем описание предохранителей и реле Тойота Королла 180 170 160 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Назначение элементов в блоках может отличатся от представленного. Сверяйте информацию со своими схемами на крышке блока.

Блоки в салоне

Схема расположения блоков

Левый руль

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Правый руль

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

1. Актуатор блокировки руля
2. Блок предохранителей / Блок управления электрооборудованием кузова
3. Блок управления активным освещением
4. Блок управления усилителем рулевого управления
5. Блок реле
6. LHD: Блок управления круиз-контролем
7. Блок управления коробкой передач
8. Блок сетевого шлюза
9. Реле стеклоочистителя
10. Блок управления системой старт-стоп
11. Блок управления парктроником
12. LHD (Corolla): Трансивер телефона
13. Блок управления блокировкой селектора коробки передач
14. Блок управления подушками безопасности
15. Усилитель кондиционера
16. RHD: Реле двойной блокировки дверей
17. Хэтчбек, Универсал: Аудио усилитель

Блок предохранителей

Он находится под панелью приборов с левой стороны.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Схема с крышки блока

p, blockquote 11,0,1,0,0 —>

p, blockquote 12,0,0,0,0 —>

Фото пример

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Схема

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Описание

p, blockquote 17,0,0,0,0 —>

1	15А P/OUTLET – Розетка
2	7,5А OBD – Диагностический разъем
3	7,5А STOP – Лампы стоп-сигнала, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач
4	7,5А FOG RR – Задний противотуманный свет, комбинация приборов
5	20А D/L NO.3 – Центральный замок
6	20А S/ROOF – Люк
7	7,5А FOG FR – Передний противотуманный свет, комбинация приборов
8	5А AM1 – Предохранители: “IG1 RLY”, “ACC RLY”
9	10А D/L NO. 2 – Разблокировка багажника
10	20А DOOR NO. 2 – Стекло подъемники
11	20А DOOR R/R – Стекло подъемники
12	20А DOOR R/L – Стекло подъемники
13	15А WASHER – Омыватель стекла
14	25А WIPER NO.2 – Стеклоочиститель и омыватель, система зарядки
15	15А WIPER RR – Задний стеклоочиститель
16	25А WIPER NO. 1 – Стеклоочиститель
17	15А CIG – Прикуриватель
18	7,5А ACC – Зеркала с электроприводом, блок управления электрооборудованием кузова, часы, аудио система
19	5А SFT LOCK-ACC – Блокировка селектора коробки передач
20	10А TAIL – Габаритный свет, освещение номерного знака, передний противотуманный свет
21	7,5А PANEL – Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, блок управления электрооборудованием кузова
22	5А WIPER-S – Система зарядки
23	7,5А ECU-IG NO.1 – Вентилятор системы охлаждения, AFS, система зарядки, ABS, VSC
24	7,5А ECU-IG NO.2 – Габаритный свет, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, AFS
25	7,А ECU-IG NO.3 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, внутреннее зеркало с автоматическим затемнением, люк, блокировка селектора коробки передач, очистители фар, AFS
26	7,5А HTR-IG – Кондиционер, обогрев заднего стекла
27	7,5А ECU-IG NO.4 – Блок управления электрооборудованием кузова, индикатор ремня безопасности переднего пассажира, зеркала с электроприводом
28	5А ECU-IG NO.5 – Электроусилитель рулевого управления
29	7,5А IGN – Интеллектуальная система входа и запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, блокировка руля
30	15А S/HTR – Подогрев сидений
31	5А METER – Комбинация приборов
32	7,5А A/BAG – подушки безопасности

За работу прикуривателя отвечают предохранители по номерами 1 и 17.

С верхней части блока могут устанавливаться дополнительные предохранители.

p, blockquote 19,0,0,0,0 —>

Схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Назначение

1. 30А P/SEAT – Подогрев сидений
2. –
3. –
4. 30А DOOR NO.1 – Стекло подъёмники

Блок реле

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Обозначение

• R1 – Передний противотуманный свет (FR FOG)
• R2 – Противоугонная система (S-HORN)
• R3 –
• R4 – Розетка (PWR OUTLET)
• R5 – Освещение салона (DOME CUT)

Блоки под капотом

Схема расположения блоков

p, blockquote 26,0,0,0,0 —>

Расшифровка

1. Реле свечей накала
2. Блок предохранителей и реле
3. Блок управления генератором
4. Блок управления свечей накала
5. Блок управления вентилятора системы охлаждения
6. Блок управления форсунками
7. Реле очистителей фар
8. Блок управления двигателем
9. Блок управления системой тормозов (MMT)
10. Блок реле (LHD)
11. Блок управления системой тормозов
12. Блок реле (RHD)

Блок предохранителей и реле

Вариант 1

p, blockquote 28,0,0,0,0 —>

Схема

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

Описание

p, blockquote 31,0,0,0,0 —>

1	10А ECU-B NO.2 – Кондиционер, стекло подъемники, интеллектуальная система входа и запуска, зеркала, комбинация приборов
2	5А ECU-B NO.3 – Электро усилитель рулевого управления
3	7,5А AM2 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система запуска, предохранитель: “IG2”
4	30А D/C CUT – Предохранители: “DOME”, “ECU-B NO.1”, “RADIO”
5	10А HORN – Звуковой сигнал
6	20/25/30А EFI-MAIN – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: “EFI NO.1”, “EFI NO.2”, топливный насос
7	5А ICS/ALT-S – Система зарядки
8	10А ETCS – 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR- FTS: Дроссельная заслонка
20А EDU – 1AD-FTV: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
9	10А TURN & HAZ – Except 8NR-FTS: Комбинация приборов, указатели поворота
30А ST – 8NR-FTS: Система запуска
10	15А IG2 – Комбинация приборов, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, подушки безопасности
11	20А EFI-MAIN NO.2 – 1AD-FTV: Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
15А INJ/EFI-B – Бензин: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
10А ECU-B NO.4 – 1ND-TV, (Седан (1AD-FTV): Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
20А ECU-B NO.4 – 8NR-FTS: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
7,5А DCM/ MAYDAY – 1NR-FE (с Апреля 2016): Телематическая система
12	30А EFI-MAIN NO.2 – Кроме 8NR-FTS: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
7,5А DCM/ MAYDAY – Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE): Телематическая система
10А EFI-MAIN NO.2 – Седан (1ND-TV): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
13	30А ST – Кроме 8NR-FTS: Система запуска
10А TURN & HAZ – 8NR-FTS: Комбинация приборов, указатели поворота
14	30/40А H-LP MAIN – “H-LP RH-LO”, “H-LP LH-LO”, “H-LP RH-HI”, “H-LP LH-HI” – Фары
15	30А VLVMATIC – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
16	80А EPS – Электро усилитель рулевого управления
17	10А ECU-B NO.1 – Система беспроводного управления, блок управления электрооборудованием кузова, VSC, интеллектуальная система входа и запуска, часы
18	7,5А DOME – Освещение салона, подсветка индивидуального зеркала, освещение багажного отсека, блок управления электрооборудованием кузова
19	20А RADIO – Аудио система
20	10А DRL – Дневные ходовые огни
21	15А STRG HTR – Подогрев руля
22	30А ABS NO.2 – АБС, VSC
23	40А RDI – Вентилятор системы охлаждения
24	–
25	30/50А DEF – Обогрев заднего стекла, обогрев зеркал
26	50А ABS NO.1 – АБС, VSC
27	50А HTR – Кондиционер
28	120/140А ALT – Система зарядки
29	10А EFI NO.2 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
30	10/15А EFI NO.1 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
31	10/20А EFI-NO.3 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
32	10А MIR-HTR – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, обогрев зеркал
33	10/15А H-LP RH-LO – Ближний правый свет
34	10/15А H-LP LH-LO – Ближний левый свет
35	7,5/10А H-LP RH-HI – Дальний правый свет
36	7,5/10А H-LP LH-HI – Дальний левый свет, комбинация приборов
37	15/20А EFI NO.4 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
38	–
39	–
40	–
41	15А AMP – Аудио система
42	–
43	20А EFI-MAIN NO.2 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
44	20А STRG LOCK – Блокировка руля
45	50А AMT – Блок управления коробкой передач
46	40А BBC – Система старт-стоп
50А AMT – Блок управления коробкой передач
47	80А GLOW – Система предварительного подогрева, свечи
48	30А PTC HTR NO.2 – Вспомогательный отопитель
49	30А PTC HTR NO.1 – Вспомогательный отопитель
50	30А H-LP CLN – Очистители фар
51	30А ABS NO.1 – АБС, VSC
52	30А CDS FAN – Вентилятор системы охлаждения
53	30А PTC HTR NO.3 – Вспомогательный отопитель
54	–
55	10А S-HORN – Противоугонная система
56	25А STV HTR – Вспомогательный отопитель
20А DEICER – (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Обогрев зоны покоя щеток
А
57	10А EFI NO.5 – 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
58	–
B
57	15А EFI NO.6 – 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
58	15А EFI NO.7 – 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива

Реле

p, blockquote 32,0,0,0,0 —>

R1	Электро усилитель рулевого управления (EPS)
R2	Форсунки (INJ)
Седан (1ND-TV (с Апреля 2016): Блок управления двигателем (EFI-MAIN NO.2)
R3	Стартер (ST NO.1)
R4	Дневные ходовые огни (DRL)
R5	Звуковой сигнал (HORN)
R6	Вентилятор системы охлаждения (FAN NO.1)
R7	Блок управления двигателем (EFI-MAIN)
R8	Зажигание (IG2)
R9	Диммер (DIMMER)
R10	Хэтчбек, Универсал: Лампы стоп-сигнала (STOP LP)
R11	Фары (H-LP)
R12	1NR-FE, 1ZR-FAE, 1ZR- FE, 2ZR-FE: Топливный насос (C/OPN)
1AD-FTV: Блок управления двигателем (EDU)
1ND-TV, 8NR-FTS: Блок управления двигателем (EFI MAIN NO.2)
R13	Хэтчбек, Универсал (1AD-FTV): Блок управления двигателем (EFI MAIN NO.2)
1ND-TV): (TSS-C HTR)
Седан (до Ноября 2016): Лампы стоп-сигнала (STOP LP)
Седан (с Ноября 2016): (TSS-C HTR)
А
R14	Седан: Обогрев заднего стекла (DEF)
R15	1ND-TV): (TSS-C HTR)
R16	1ND-TV): Обогрев заднего стекла (DEF)
R17	1ND-TV (с Мая 2015)): Обогрев заднего стекла (DEF)
B
R14	Коробка передач (AMT)
8NR- FTS): Вентилятор системы охлаждения (FAN MAIN)
R15	1AD-FTV): Вентилятор системы охлаждения (FAN NO.2)
Седан: –
R16	1AD-FTV): Вентилятор системы охлаждения (FAN NO.3)
Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Обогрев зоны покоя щеток (DEICER)
R17	1ND-TV (с Мая 2015)): –

p, blockquote 33,0,0,1,0 —>

p, blockquote 34,0,0,0,0 —>

Вариант 2

p, blockquote 35,0,0,0,0 —>

Схема

p, blockquote 36,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

Обозначение

p, blockquote 40,0,0,0,0 —>

1	7,5А DOME – Освещение багажного отсека, подсветка индивидуального зеркала, освещение в дверях, освещение салона, персональное освещение, освещение пространства для ног
2	20А RAD NO.1 – Аудио система, навигация, система помощи при парковке
3	10А ECU-B – Комбинация приборов, дополнительная батарея, датчик положения руля, двойная блокировка, система беспроводного управления, интеллектуальная система входа и запуска
4	D.C.C
5	10А ECU-B2 – Интеллектуальная система входа и запуска, кондиционер, стекло подъемники, блок сетевого шлюза
6	7,5А EFI MAIN NO.2 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
7	–
8	–
9	–
10	20А STRG LOCK – Блокировка руля
11	–
12	30А ST – Система запуска
13	5А ICS/ALT-S – Система зарядки
14	10А TURN-HAZ – Указатели поворота, аварийная сигнализация
15	5А ECU-B NO.3 – Электро усилитель рулевого управления
16	7,5А AM2 NO.2 – Система запуска
17	–
18	50А ABS NO.1 – АБС, VSC
19	30А CDS FAN – Вентилятор системы охлаждения
20	40А RDI FAN – Вентилятор системы охлаждения
21	30А H-LP CLN – Очистители фарs
22	120А TO IP J/B – Предохранители: “ECU-IG NO.2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO.1”, “ECU-IG NO.3”, “SEAT HTR”, “AM1”, “DOOR”, “STOP”, “FR DOOR”, “POWER”, “RR DOOR”, “RL DOOR”, “OBD”, “ACC-B”, “RR FOG”, “FR FOG”, “DEF”, “TAIL”, “SUNROOF”, “DRL”
23	–
24	–
25	–
26	50А P/I – Предохранители: “HORN”, “IG2”, “FUEL PMP”
27	–
28	50А FUEL HTR – Подогрев топлива
29	50А EFI MAIN – Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
30	80А EPS – Электро усилитель рулевого управления
31	80А GLOW – Система предварительного подогрева, Свечи
32	–
33	15А IG2 – Предохранители: “IGN”, “METER”
34	15А HORN – Звуковой сигнал, противоугонная система
35	30А FUEL PUMP- Топливный насос
36	–
37	30А H-LP MAIN – Предохранители: “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI”
38	40А BBC – Система старт-стоп
39	30А HTR SUB NO.3 – Вспомогательный отопитель
40	–
41	30А HTR SUB NO.2 – Вспомогательный отопитель
42	50А HTR – Кондиционер, отопитель
43	50А HTR SUB NO.1 – Вспомогательный отопитель
44	30А DEF – Обогрев заднего стекла, обогрев зеркал
45	25А STV HTR – Вспомогательный отопитель
46	30А ABS NO.2 – АБС, VSC
47	–
48	–
49	10А DRL – Дневные ходовые огни
50	–
51	10А H-LP LH LO – Ближний левый свет
52	10А H-LP RH LO – Ближний правый свет
53	7,5А H-LP LH HI – Дальний левый свет
5А RDI EFI – Вентилятор системы охлаждения
54	7,5А H-LP RH HI – Дальний правый свет
5А CDS EFI – Вентилятор системы охлаждения
55	7,5А EFI NO.1 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система старт-стоп
56	15А EFI NO.2 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
57	10А MIR HTR – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, обогрев зеркал
58	20А EFI NO.4 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива
59	5А CDS EFI – Вентилятор системы охлаждения
60	5А RDI EFI – Вентилятор системы охлаждения
R1	Вентилятор системы охлаждения (FAN NO.2)
R2	Вентилятор системы охлаждения (FAN NO.3)
R3	Электро усилитель рулевого управления (EPS)
R4	Лампы стоп-сигнала (STOP LP)
R5	Стартер (ST NO.1)
R6	Обогрев заднего стекла (DEF)
R7	Блок управления двигателем (EFI MAIN)
R8	Фары (H-LP)
R9	Диммер
R10	До Ноября 2016: Дневные ходовые огни (DRL)
С Ноября 2016: Вентилятор системы охлаждения (FAN NO.1)
R11	До Ноября 2016: Вентилятор системы охлаждения (FAN NO.1)
С Ноября 2016: Подогрев топлива (FUEL HTR)

Блок реле

Схема

p, blockquote 41,0,0,0,0 —>

p, blockquote 42,0,0,0,0 —>

Назначение

• R1 –
• R2 – Вспомогательный отопитель (HTR SUB NO.1)
• R3 – Вспомогательный отопитель (HTR SUB NO.2)
• R4 – Вспомогательный отопитель (HTR SUB NO.3)

p, blockquote 44,0,0,0,0 —> p, blockquote 45,0,0,0,1 —>

Если есть что добавить или знаете как сделать материал лучше, пишите в комментарии.

Предохранители и реле Toyota Corolla 150

Инструкции

Первое, что нужно проверять при поломке автомобиля – блок предохранителей. В Тойота Королла 120 и 150, поэтому чтобы не запутаться, будет полезно прочитать эту статью.

Блок предохранителей и реле в салоне Тойота Королла 150(Блок А)

Находится внутри салона, слева от водителя. Отыскать его можно под клавишей контроля боковых зеркал, внутри ящика для мелочевки.

Если его снять, откроется небольшой блок с 3 предохранителями и релейными устройствами.

Предохранители Тойота Королла обозначаются буквой f и дополняются номером:

1. Электронный блок управления.
2. Питание прерывателя поворотных указателей.
3. Резервная защита.

Читайте также: VSC на автомобиле Toyota — что это

Реле обозначаются литерой R с дополнительным номером:

1. Прерыватель поворотника.
2. Отопитель.
3. Форсунка IG1.

Блок Б

Куда более массивный и обширный МБ с большим количеством деталей. Располагается слева от педалей. Найти его просто – там, где заканчивается пластмассовая обшивка, находится крышечка.

Сняв крепления, вы получите доступ к предохранительным устройствам. Выглядит он следующим образом.

Схематически его можно изобразить вот так.

1. Система стартера и подачи топлива, блок включения передачи.
2. Противотуманки.
3. Дополнительный.
4. Аналогично No1.
5. Центральная система безопасности.
6. Дополнительный.
7. Антиблокировочная система, сигнал «СТОП», система топливного впрыска.
8. Автомобильная система диагностики.
9. Огни заднего хода, обогрев задних стекол, а также управление его затемнением. Также он контролирует уровень заряда АКБ, сигнал не пристёгнутых ремней, поворотники и аварийную сигнализацию.
10. Система-автомат корректировки света фар, рулевой привод, система охлаждения. Также он отвечает за ABS, впрыск бензина, стереосистему, управленческий блок и умный ключ.
11. Стекольный омыватель.
12. Дополнительный.
13. Очиститель стекол.
14. Охлаждение салона, обогрев заднего стекла и зеркал.
15. Нагрев сидений.
16. Передние и задние фонари, освещение номера, габариты, подсветка торпеды, противотуманки и впрыск топлива.
17. Салонный свет, подсветка бардачка, торпеды и переключатели руля.
18. Дополнительный.
19. Передние подъемники стекла.
20. Задний подъемник стекла.
21. Передний.
22. Привод люка.
23. Предохранитель прикуривателя на Тойота Королла.
24. Стереосистема, блокиратор передачного включения, МБ контроля электрического оборудования, «Умный ключ».
25. Резерв.
26. Нагрев заднего стекла.
27. Доп.
28. Доп.
29. Задние противотуманки.
30. Система блокиратора руля, пассивная безопасность, роботизированная КПП.
31. Система контроля и измерения.

Как можно заметить, релейные устройства здесь отсутствуют.

Блок в моторном отсеке

У многих возникает проблема с поиском, где находится этот МБ. А расположен он здесь, справа под крышкой.

На обратной стороне находится схема распределения, но если она стерлась – вот схема обозначение предохранителей.

Здесь 37 предохранительных устройств и вот их назначения:

1. Фарный омыватель.
2. Вентилятор.
3. Система антиблокировки автомобиля и VSC.
4. Аналогично.
5. Кондиционирование.
6. Роботизированная КПП и «Умный ключ».
7. Измерительное оборудование, МБ электрооборудованием, центральная замочная система и привод подъемников стекол.
8. Стереосистема.
9. Подсветка салона и багажника.
10. Блокировка руля.
11. Пуск двигателя и бензонасос.
12. Дроссельная заслонка.
13. Поворотники и аварийка.
14. Контроль заряда аккумулятора.
15. МБ электрооборудования.
16. Головной свет.
17. Система впрыска бензина.
18. Предпусковой подогрев мотора.
19. Усилитель руля.
20. Система зарядки аккумулятора.
21. Впрыск топлива и «Умный ключ».
22. Гудок.
23. Бензонасос.
24. Резервный.
25. Резервный.
26. Резервный.
27. Роботизированная КПП.
28. Кондиционер.
29. Аналогично.
30. Аналогично.
31. Правая ближняя фара.
32. Левая ближняя фара.
33. Правая дальняя фара.
34. Левая дальняя фара.
35. Впрыск топлива.
36. Аналогично.
37. Предохранитель EFI и «Умный ключ».

Обратите внимание, что используемые предохранители плавкие.

При их замене необходимо выбирать такие же, иначе защищаемый узел может сгореть.

Также в блоке присутствуют 4 реле:

1. Вентилятор охладительной системы.
2. Переключатель света огней.
3. Роботизированная коробка передач.
4. Фары.
