Как правильно подключить автоматический выключатель

Автоматический выключатель — удобная и практичная замена плавких предохранителей, который не только обладает более высокой точностью при срабатывании, но и может использоваться большое количество раз. Как правильно подключить автомат — вопрос, в котором не только должны разбираться начинающие электрики, но и каждый уважающий себя владелец частного дома или квартиры. И данная статья не только расскажет, как происходит установка автоматического или дифференциального выключателя, но и познакомит читателей с разнообразием коммутационной техники и принципом действия пакетников.

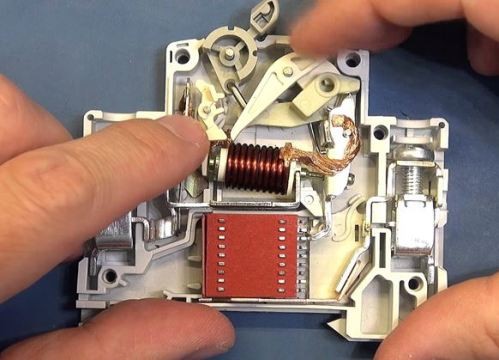

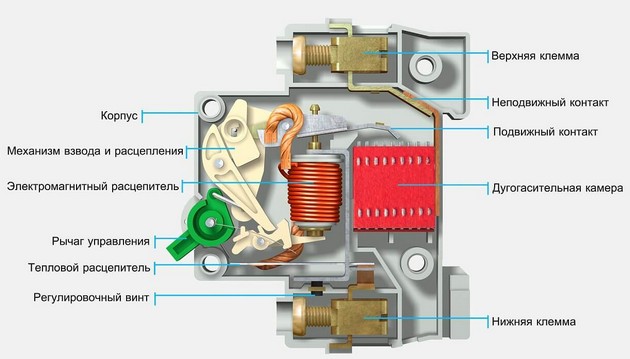

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
Дугогасительной камеры.
Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
Пластиковой, полностью диэлектрической ручки.
Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

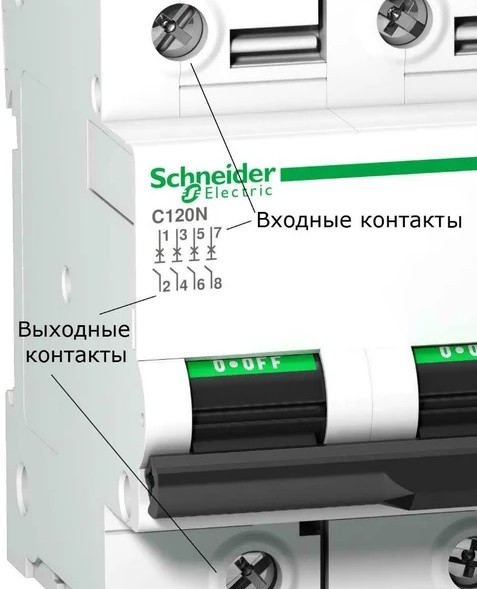

Сверху или снизу выполнять ввод

Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.

Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.

Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.

Читайте также:

Как проверить компрессию на камазе

Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.

Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы. Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу.

Последовательность правильного подключения автомата

Прежде чем узнать, как установить автомат правильно, необходимо запастись самым необходимым инструментом. Если в дальнейшем монтаж электрики превратится в основной вид заработка, то следующего перечня инструментов будет недостаточно.

Крестообразная и плоская отвёртка. Желательно диэлектрическая.
Индикаторная отвёртка.
Монтёрский нож.
Шуруповёрт.

У мастеров-профессионалов в закромах также имеются обжимные клещи, а вместо монтёрского ножа они чаще всего используют специальный нож для снятия изоляции. Это не только удобнее, но и позволяет выполнить работу быстрее.

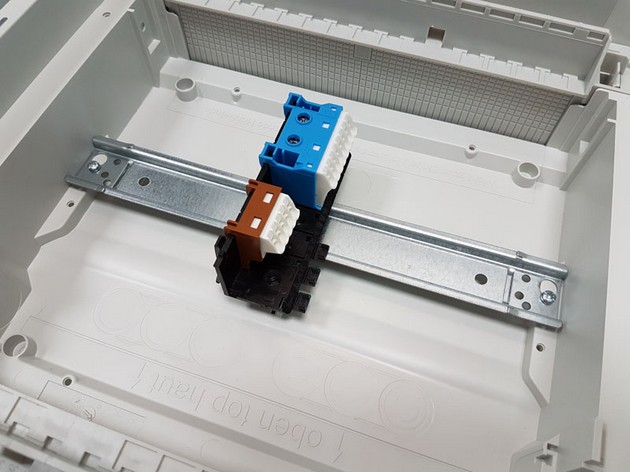

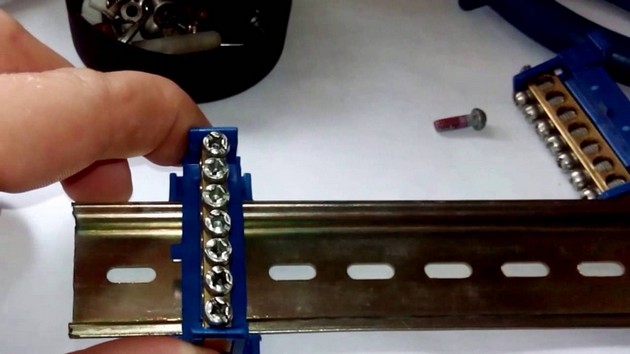

Шаг №1: Монтаж DIN-рейки

Монтаж DIN-рейки в щитке своими руками проводится в течение 10-15 минут. Основное условие быстрой работы — наличие хорошего шуруповёрта, желательно с автономной аккумуляторной батареей.

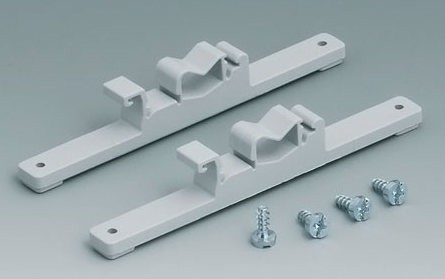

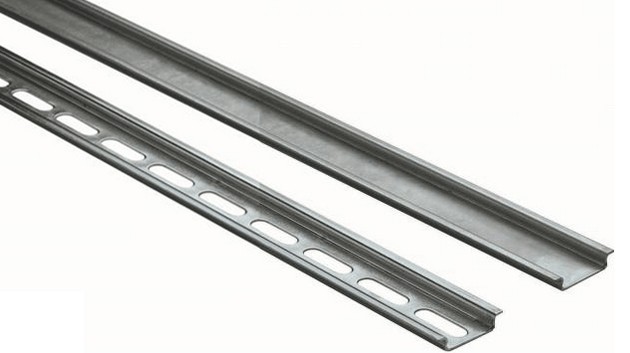

Существуют DIN-рейки трёх основных типов:

Читайте также:

Car scanner пропуски зажигания где находится

Ω-типа. Изделия такой формы считаются самыми распространёнными, и любая схема подключения автоматов в щитке подразумевает наличие такого изделия.
C-типа. Концы изделия загнуты вовнутрь.
G-типа. Данная рейка похожа на C-образную форму, но только с одной более короткой стороной.

Последовательность монтажа DIN-рейки в электрический щит:

Наметить расположение DIN-рейки в щитке.
Приложить DIN-рейки к металлической поверхности и с помощью текса — специального самореза, закрепить с одной стороны.
Выровнять рейку, используя строительный уровень, и закрепить её с другой стороны.

При необходимости DIN-рейку можно отрезать любой длины, но данное изделие в основном продаётся отрезками по 2 метра.

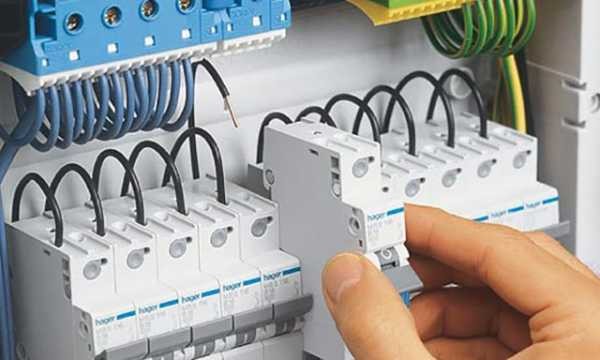

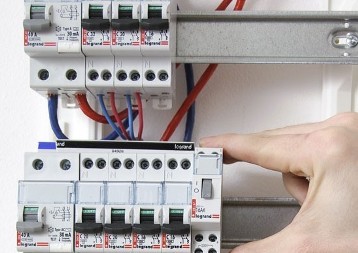

Шаг №2: установка автомата на DIN-рейку

Самая простая процедура из всей темы «Как подключить автомат в щитке». На каждом автоматическом выключатели, с одной стороны (обычно с нижней) есть специальная пластиковая защёлка. Её необходимо отвести, установить автомат на DIN-рейку и вдавить до щелчка. После этого автоматический выключатель будет надёжно зафиксирован и можно переходить к его подключению.

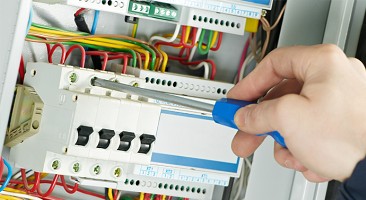

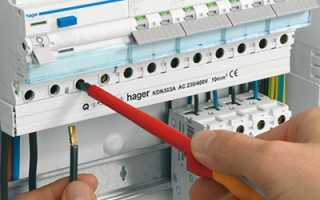

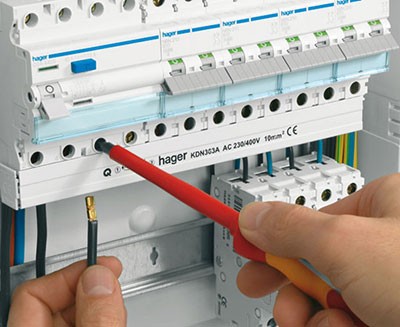

Шаг №3: подключение автомата к сети

Чтобы узнать, как правильно подключить автомат в электрощитке, необходимо сначала ознакомится с пунктом, в котором подробно рассматривается вопрос снизу или сверху следует выполнять подключение пакетника. Как говорят нормативные документы, напряжение должно подаваться на неподвижный контакт коммутационного аппарата, а чаще всего этот контакт находится сверху.

Читайте также:

Как сбросить чек на датсун ми до

Перед тем как подключать однополюсный или двухполюсный автоматический выключатель к сети, необходимо снять изоляцию с провода, опрессовать его вместе с наконечником и убедиться с помощью индикаторной отвёртки, что на пакетник не приходит напряжение.

После этого ввести надёжно опрессованный наконечник в штатное место подключения автомата и зажать место соединения с помощью специально предусмотренного производителями болта. Проверить качество соединения пошевелив провод без прикладывания лишней силы. Если монтаж выполнен правильно, то автомат можно включать и проверять всё ли работает в квартире.

Распространённые ошибки при подключении автомата к сети

К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.

Зажим провода вместе с изоляцией

Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.

А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.

Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.

Подключение к автомату нескольких проводов разного сечений

Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.

Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.

Читайте также:

Как установить магнитолу 1 din

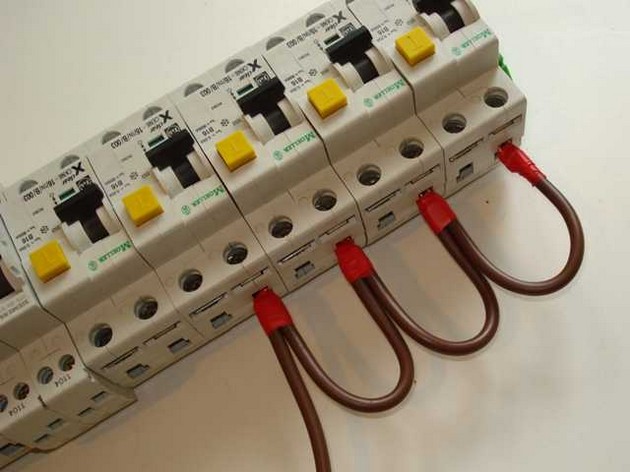

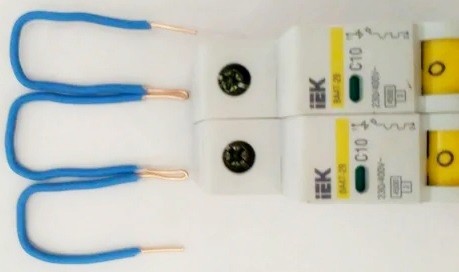

Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.

Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.

Неправильное формирование концов жил

Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.

Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.

Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.

Подсоединение многожильного провода к автомату без специальных наконечников

Как подключить автоматический выключатель, однофазный или двухфазный, используя кабель с многопроволочной жилой? Ответ: только используя специальные обжимные наконечники типа НШВ или НШВИ.

Многие электрики не забивают себе голову высокими материями и выполняют такое подключение двумя стандартными способами:

Залудив конец медного провода.
Вообще не применяя каких-либо контактных материалов, просто сжав провод плоскогубцами.

И первый, и второй способы неправильны, а в скором времени приведут только к замене автомата. И если со вторым пунктом всё понятно, то пайка кабеля наоборот поощряется всей технической и нормативной документацией. К сожалению, не всегда. Даже качественно лужёный провод под напряжением постепенно начинает «стекать», и чтобы не допустить ухудшения контакта, его следует постоянно проверять и подтягивать. Поэтому пайка в этом случае нецелесообразна.

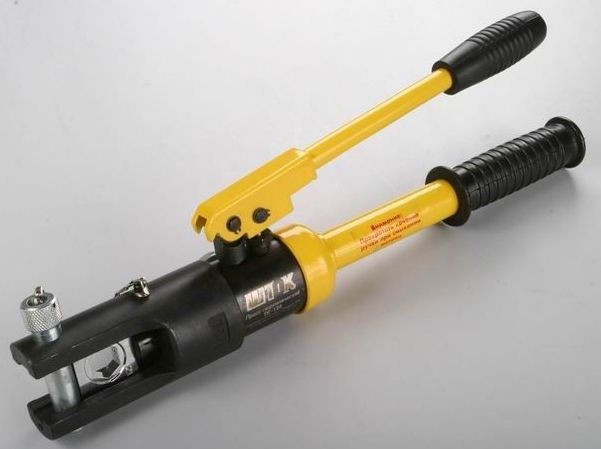

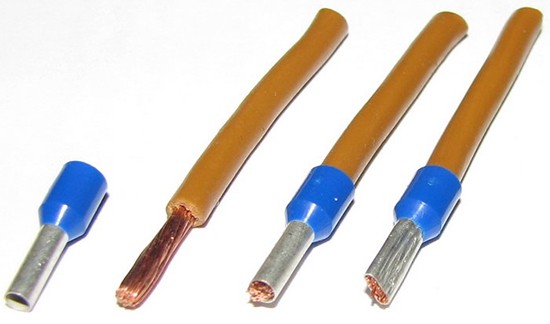

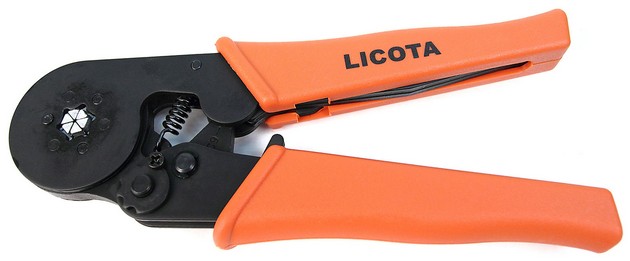

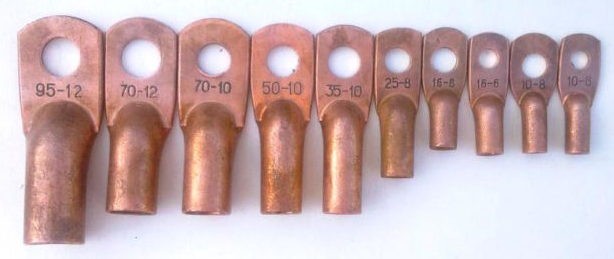

Лучше всего приобрести специальные обжимные клещи и наконечники НШВ или НШВИ. Останется только зачистить входной кабель, надеть на него наконечник и обжать с помощью клещей. После этого тщательно обжатую многопроволочную жилу можно закрепить в автомате и не проверять качество соединения каждые несколько месяцев.

С пресс-клещами установка автоматов превратиться в быструю, а самое главное — качественную процедуру. Особенно такой инструмент полезен, когда профессия электрик является постоянным источником дохода.

Как правильно подключить СИП а автомату

СИП — самонесущий изолированный провод, который практически везде используется для ввода электричества в дом. Поэтому вопрос как подключить СИП к однополюсному автомату очень актуален.

Во-первых, СИП выполнен из алюминия, а контактная пластинка автоматического выключателя — из меди. Правильное соединение меди и алюминия требует применения специальной обжимной гильзы, а в случае последующего присоединения к автомату — гильзованного наконечника, в месте контакта которого есть специальное медное покрытие. Соединять СИП с автоматом без такого наконечника нельзя, так как алюминий имеет свойство окисляться из-за чего теряется качество контакта. А плохой контакт является первой причиной пожара.

Последовательность подключения СИП к автомату:

Зачистить кабель.
На открытую жилу надеть гильзованный наконечник. Важно надеть его плотно и так, чтобы изоляции начиналась сразу за гильзой.

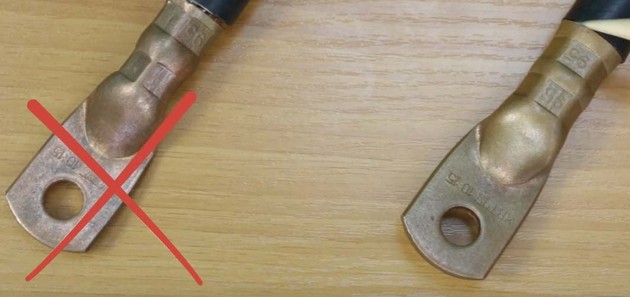

Используя гидравлический пресс, обжать гильзу в двух местах.
Надеть на открытую часть гильзы термоусадочную трубку и нагреть её с помощью строительного фена.
Завести наконечник в автомат и качественно затянуть контакт.

Такой способ монтажа одинаков как для однофазного, так и для трёхфазного автомата, потребуется только больше наконечников.

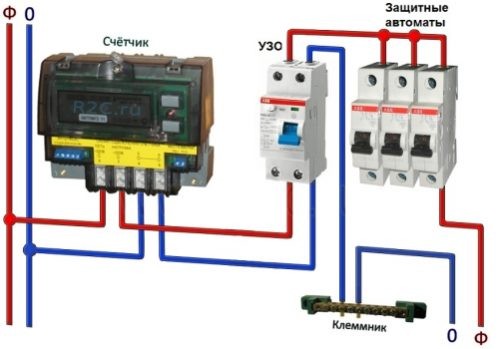

Как правильно: автомат перед счётчиком или после

Чтобы ответить на этот вопрос следует также обратиться к ПУЭ, а именно к пункту 1.5.36, который гласит, что для безопасной установки и замены счётчиков в сетях до 380 В, перед ними (на расстоянии не более 10 м) должен быть установлен автоматический выключатель. И этот самый автомат перед счётчиком выполняет роль коммутационного аппарата для отключения всей квартиры или дома, и номинальные значения у него должны быть соответственными.

Количество автоматов после счётчика определяется непосредственно самим хозяином квартиры или дома, или проектной организацией, выполняющей монтаж электропроводки. Существуют такое электрощиты, количество аппаратов в которых достигает 40-50 штук и это без УЗО и дифференциальных автоматов. При установке вводного автомата до счётчика, такой же можно установить и после него. На работу устройства учёта это никак не повлияет.

Важно! Подключать электросчётчик к сети могут только представители органов энергонадзора. Поэтому перед подключением квартиры следует найти такую организацию в своём городе и оформить официальный вызов мастера.

Как устанавливать УЗО: до или после автомата

Устройство защитного отключения — очень полезный коммутационный прибор, требующей корректной установки, иначе его работа может быть нестабильной. Если выполнить неправильный монтаж, то при первом же коротком замыкании в квартире потребуется и замена УЗО, которое по своей стоимости на порядок выше любого автоматического выключателя.

Особой разницы, будет УЗО стоять до или после автомата, нет. Но вопрос можно рассмотреть с практической стороны. Любое устройство защитного отключения не имеет защиты от токов короткого замыкания, и если поставить его без автоматического выключателя, то последствия могут быть самые разные, вплоть до порчи прибора.

Поэтому лучше всего устанавливать УЗО сразу после вводного автомата, но перед пакетником, линия от которого будет идти непосредственно к потребителю. Это обеспечит надёжную защиту цепи от короткого замыкания, а пользователей — от нежелательного действия рабочего потенциала при попадании фазного провода на корпус бытового прибора.

Как правильно подключить дифференциальный автомат

Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.

Дифференциальный автомат подключается следующим образом:

В верхний зажимной контакт устанавливается нулевой провод.
В правый зажимной контакт устанавливается фазный провод.

Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.

Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.

Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.

Где купить

Подключение двухполюсного и трёхполюсного автоматов

Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть.

Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.

Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.

Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.

Подводя итоги

Основные технические моменты, которые следует запомнить из данной статьи:

Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.
Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.

Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.

Dc 100 в 10a вольтметр амперметр подключение

При изготовлении самодельных блоков питания или зарядных устройств, народные умельцы зачастую оснащают подобные приборы цифровыми вольтамперметрами. Цена таких устройств колеблется в районе нескольких долларов, а их точность позволяет напрочь забыть о стрелочных измерительных приборах. Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Сегодня наша статья посвящена самым популярным вольтамперметрам и их схемам подключения. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству

Как подключить вольтамперметр к зарядному устройству — подборка схем

Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах. Диапазоны измерений большинства приборов составляют 0-100 В, а также имеют встроенный шунт на 10 А. Принцип подключения у них очень похож, но есть свои нюансы.

TK1382 схема подключения

Вольтамперметр TK1382 можно купить по цене 3,5-5 у.е. Прибор имеет два калибровочных резистора: подстройка напряжения, подстройка тока.

Измеряемое напряжение 0-100 В; ток 0-10 А. Питание прибора должно находиться в рамках 4,5-30 В.

YB27VA схема подключения

Вольтметр амперметр YB27VA имеет аналогичные параметры по диапазону измерений тока и напряжения. Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов.

Примерная цена составляет 3,5-4,5 у.е., на плате также присутствуют подстроечные резисторы.

DSN-VC288 схема подключения

Вольтметр амперметр DSN-VC288 также является одним из самых популярных у радиолюбителей. Цена его колеблется в пределах 4 у.е.

Многие, кто сталкивался с такими приборами жалуются на плохое качество калибровочных резисторов.

BY42A схема подключения

Кому нужна высокая точность измерений, может воспользоваться вольтамперметром BY42A. Такой прибор даст на один знак после запятой больше.

Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение – до 200 В, но напряжение питания прибора должно находиться в пределах 3,8-30 В.

Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.

Используя вольтамперметр в своем автомобильном зарядном устройстве, можно не только визуально контролировать процесс зарядки АКБ, но и своевременно диагностировать состояние батареи. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение.

Упростить процесс измерения напряжения и количества потребляемого тока на блоке питания или самодельном зарядном устройстве может миниатюрный китайский вольтметр. Его стоимость редко превышает 200 рублей, а если заказывать его из Китая через партнерские программы, можно получить еще и ощутимую скидку.

К зарядному устройству

Любители самостоятельно конструировать зарядные устройства по достоинству оценят возможность наблюдать за вольтами и амперами сети, без помощи громоздких переносных приборов. Также это придется по душе и тем, кто работает на дорогом оборудовании, на работу которого может пагубно повлиять регулярное падение напряжения сети.

При помощи китайского ампервольтметра, который по размерам не больше коробка со спичками, можно легко осуществлять наблюдение за состоянием электрической сети. Одной из ощутимых проблем, возникающих у новичков электриков, может оказаться языковой барьер и отличная от стандартной маркировка проводов. Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке.

Большой популярностью у самостоятельных конструкторов пользуются приборы на 100 В/10 А. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. Ощутимым плюсом данного устройства является то, что он может быть подключен к источнику питания зарядного устройства или к самостоятельной батарее.

*Напряжение источника питания амперметра, вольтметра должно находиться в интервале от 4,5 до 30 В.

Схема подключения следующая:

Черный провод является минусом. Его нужно подключить тоже на минус.
Красный провод, который должен быть толще черного, является плюсом, его соответственно необходимо соединить с источником питания.
Синий провод соединяет нагрузку с сетью.

Если все было правильно подсоединено, на табло должны подсветиться две шкалы.

К блоку питания

Блоки питания, выполняют важную роль, выравнивают показания сети до нужного состояния. При неправильной работе они могут сильно навредить дорогому оборудованию, вызывая перегрев. Для того чтобы избежать проблем при их работе, а особенно в тех случаях, когда блок питания изготавливается вручную, желательно использовать недорогой амперметр, вольтметр.

Из Китая можно заказать самые разные модели, но для стандартных устройств, работающих от домашней сети подойдут такие, которые измеряют ток от нуля до 20 А, а напряжение до 220 В. Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания.

Большинство устройств может быть отрегулировано при помощи встроенных резисторов. К тому же, они обладают высокой точностью, практически 99%. На табло выведены шесть позиций по три на напряжение и силу тока. Питаться они могут как от отдельного, так и от встроенного источника.

Для подключения вольтметра нужно разобраться с проводами, таких насчитывается пять:

Три тонких. Черный минус, красный плюс, желтый для измерения разницы.
Два толстых. Красный плюс, черный минус.

Первые три шнура чаще всего объединены для удобства. Подключение может осуществляться через специальный гнездовой разъем, или при помощи спайки.

*Соединение спаиванием более надежное, при незначительных вибрациях гнездовое крепление устройства может разболтаться.

Необходимо решить от какого источника питания будет работать прибор, отдельного или встроенного.
Черные провода соединяются и припаиваются на минус БП. Таким образом, создается общий минус.
Таким же образом нужно соединить тонкий красный и желтый контакты. Они подключаются к питающему контакту.
Оставшийся красный контакт будет соединяться с электрической нагрузкой.

При неправильном подключении табло прибора будет показывать нулевые значения. Для того чтобы измерения были максимально приближены к действительным, нужно правильно соблюдать полярность питающих контактов. Только подключение толстого красного провода к нагрузке даст приемлемый результат.

Обратите внимание! Получать точные значения напряжения можно только на регулируемом источнике питания. В других случаях табло покажет только падение напряжения.

Китайский вольтамперметр dsn vc288

Популярная модель вольтметра, которая часто используется радиолюбителями. Обладает следующими характеристиками:

Рабочее напряжение постоянного тока от 4,5 до 30 В.
Потребление энергии менее 20 мА.
Дисплей двухцветный красный и синий. Разрешение 0,28 дюйма.
Производит измерения в диапазоне 0 – 100 В, 0 – 10 А.
Нижняя граница 0,1 В и 0,01 А.
Погрешность 1%.
Температурные условия работы от -15 до 75 градусов Цельсия.

Подключение

При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения. Чтобы это проделать, нужно следующее:

Черный толстый провод соединить с минусом источника питания.
Красный соединяется с нагрузкой, а после с питанием.

Данная схема подключения не предусматривает использование тонкого черного контакта.

Если будет использован сторонний источник питания, то соединение будет следующим:

Толстые шнуры подключаются так же, как и в предыдущем примере.
Тонкий красный соединяется с плюсом стороннего источника.
Черный с минусом.
Желтый с плюсом источника.

Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии. Но даже если были замечены неточности в его работе, их можно исправить при помощи двух настроечных резисторов на задней панели устройства.

Какие цифровые вольтметры самые надежные

Рынок электротехнического оборудования переполнен производителями, которые предоставляют большое разнообразие выбора. Однако не каждое устройство приносит положительные эмоции от использования. За большим количеством товаров, не всегда получается найти надежный и недорогой экземпляр.

К проверенным и надежным вольтметрам относятся:

ТК 1382. Недорогой китаец, средняя цена которого редко поднимается выше 300 рублей. Оснащен настроечными резисторами. Осуществляет измерения в диапазонах 0-100 Вольт, 0-10 Ампер.
YB27VA. Практически близнец прошлого вольтметра, отличается маркировкой проводов и сниженной ценой.
BY42A. Стоит дороже предыдущих моделей, но и обладает повышенной верхней границей измерений в 200 В.

Это самые популярные представители данного типа вольтметров, которые можно свободно приобрести для переделки на радио рынке или заказать через интернет.

Калибровка китайского вольтметра амперметра

Со временем любая техника изнашивается. Так как на работу измерительных приборов влияют не только их собственные неисправности, но и сбои в подключаемых устройств, иногда нужно заниматься регулировкой.

Все измерительные приборы имеют погрешность измерений, которая указывается в документации.

Заключение

Включение в схему недорогих вольтметров позволяет избежать проблем с неподходящим напряжением сети. За небольшую плату можно узнать, работает ли техника в подходящих условиях. Для их подключения нужно знать маркировку всех проводов и расположение плюса и минуса источника энергии.

Как подключить варочную панель к однофазной и трехфазной сети

Покупая новую технику, мало кто смотрит на требования по электропитанию, а зря. В старых домах при установке мощной техники бывают проблемы: может возникнуть необходимость тянуть отдельную линию. Так подключение варочной панели для сохранения гарантии требует соблюдения всех требований ПУЭ. Это значит, что вам необходима выделенная линия с соответствующим сечением провода, c установленным на линии защитным автоматом. Эта линия может заканчиваться специальной розеткой а может — клеммной коробкой. Если установлена будет розетка, то кабель от варочной поверхности должен заканчиваться силовой вилкой, при установке клеммной коробки концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо.

Разбираемся, как подключить варочную поверхность

Схемы подключения варочной панели

Практически все новые модели варочных поверхностей европейского производства могут подключаться к сетям с разным количеством фаз. В нашей стране есть два стандарта: однофазная сеть 220 В и трехфазная 380 В. В некоторых домах 220 В идет с двумя фазами. Если говорить о количестве и цветах проводов, то вот что может быть:

Однофазная сеть 220 В.

Два проводника. Встречается в домах старой постройки. В этом случае обычно провода одного цвета. Найти фазу можно, используя пробник (отвертка со светодиодом) или тестером. Проще работать с пробником: если при прикосновении пробником к токоведущей части светодиод загорается — это фаза, если нет — нейтраль (ноль).
Три провода. Чаще всего провода цветные. Красный или коричневый — это фаза, синий или голубой — ноль (нейтраль), желто-зеленый — земля. Если провода одинаковые, фазный находится пробником, а для определения нейтрали придется искать мультиметр или тестер.

Чтобы не ошибиться, даже если вы видите все названные цвета, лучше все проверить (прозвонить): часто при монтаже строители путают. Чтобы не было неприятностей, проверьте и подпишите (бирки повесьте).

Особенность варочных панелей в том, что часто они идут без сетевого шнура. Это не от жадности производителей, а потому что подключаться они могут по нескольким схемам, в которых используется от трех (у нас — от двух) до шести проводов. Потому кроме провода для подключения к электросчетчику, необходимо купить еще и сетевой кабель. Его берете того же сечения, что и в подводящем, только удобнее использовать многожильные — они хорошо гнуться.

Подключение к однофазной сети

Больше всего вопросов возникает, если необходимо подключить электрическую варочную панель в сеть 220 В. Чаще всего у панели есть 6 выводов: три фазных — L1, L2, L3, две нейтрали (ноль) N1 и N2 и заземление PE, а в квартире всего три или вообще два провода (в домах старой постройки). Это не страшно — необходимо установить перемычки, но сначала ищем где на варочной панели расположены клеммы.

Небольшая панелька с выводами может выступать над поверхностью, а может быть утопленной

Чтобы добраться до проводов, на тыльной стороне находим небольшую крышку. Она может быть металлической или пластиковой, крепится к корпусу винтами или защелкивается. Снимаем ее. Внутри находится клеммная колодка с шестью контактами. Если проводов в квартире три, на варочной панели объединяют контакты:

три фазных провода вместе (L1, L2, L3);
две нейтрали N1 и N2;
земляной (зеленый) провод соединяется с землей.

Если оборудование покупали в магазине, оно должно прийти с установленными перемычками, которые и объединяют все указанные провода. Провода сетевого шнура подключают в этом случае к каждой группе контактов: один к фазе, один — к нейтрали, и желто-зеленый — к земле.

Подключение варочной панели к электросети: так должны стоять перемычки для однофазной сети 220 В

Если перемычки где-то потерялись, можно сделать их из медного провода сечением жил 6 мм 2 . Чтобы соединять было удобнее, используйте наконечники — вилочные или кольцевые, кому что удобнее. В них удобнее зажимать многожильные провода, а из одной жилы проще согнуть кольца.

Медные изолированные наконечники

При трех проводах в сети 220 В подключение варочной панели будет выглядеть так, как на фото ниже. Обратите внимание: «земляной» провод подключается к верхнему контакту розетки, фаза может быть справа или слева — не столь важно, но точно также должны быть разведены провода в розетке. Ошибаться нельзя.

Схема подключения варочной панели к однофазной сети

Если проводов от счетчика приходит всего два, поступить можно двумя способами:

сделать отдельный контур заземления
«земляной» выход вообще не использовать.

Установка контура заземления нужна, если вы хотите сохранить гарантию: при подключении без заземления она недействительна и при любом повреждении варочной панели (даже явный заводской брак) в гарантийном ремонте или замене оборудования на исправное вам откажут.

Как подключить варочную панель 4 провода

Многие модели Electrolux (Электролюкс) и Zanussi (Занусси) идут с установленным шнуром. Вроде это хорошо, но в нем четыре провода: ноль, земля и два фазных (черный и коричневый). Если в квартире их три — непонятно, какие и куда девать: подключение четырехжильного провода от варочной панели имеет свои нюансы.

Как подключить, если с варочной поверхности приходит 4 провода, а в розетке их три

В этом случае тоже добираетесь до места расположения клемм на тыльной стороне корпуса. Крышка в таких моделях пластиковая, и не на болтах, а на клипсах. Просто поддеваете ее отверткой.

Открыв коробку, ищите выход «земля» (желто-зеленого цвета). Возле него лежит перемычка на два входа. Берете ее и объединяете два фазных выхода — L1 и L2 (подключены проводники черного и коричневого цвета). Просто немного ослабив контакты (повернув винты отверткой), подсовываете перемычку, после контакты затягиваете. Все остальное без изменений. В дальнейшем, при подключении вилки, используете только коричневый провод, а черный хорошо заизолируйте (лучше — термоусадочной трубкой).

Подключение варочной панели к трехфазной сети 380 В

Для подключения варочной панели к 3-х фазной сети необходим кабель из пяти медных проводников сечением 2,5 мм 2 . Одножильный или многожильный — по выбору.

В этом случае перемычка необходима только на двух проводах нейтрали — N1 и N2 (в некоторых моделях есть только цифровое обозначение, там объединяют 4 и 5 выход). На фазных проводах ничего менять не нужно: к каждой фазе подключается один из фазных проводов.

Кабель для подключения варочной панели к трехфазной сети

Кабель может иметь такую окраску, как на фото, а может другую. По второму стандарту фазы имеют цвета: красный, желтый, зеленый. Это не столь важно. Намного важнее правильно все провода подключить к вилке, а также не перепутать их на розетке.

Как подключить вилку к варочной панели на 380 В

Обратите внимание, что в данном случае нейтраль подключается вверху, земля — внизу, а фазные провода посередине. Такой же порядок должен повторится и на розетке.

Если от оборудования идет шнур из 4х проводников, одна из фаз на вилке просто не используется. Какая — все равно, просто тот же вывод не используйте и в розетке.

220 В с двумя фазами

Если и в квартире и от панели приходит четыре провода — все просто. Соединяют соответствующие цвета. Разночтений обычно не бывает: фазы — черный и коричневый, ноль — голубой, земля — желто-зеленый. Трудности возникают, если выходов шесть или шнур идет с пятью проводами.

Как вы, наверное, догадались, объединяются две фазы. В силе остается и объединение двух нейтралей (если они есть). Все остальное подключается к соответствующим контактам вилки.

Подключение к двухфазной сети

Расположение аналогично: вверху нейтраль, внизу — земля, в середине фазы. Не забудьте, какой из фазных выходов у вас пустой, чтобы не переделывать.

Выбор кабеля и автоматов

Как вы уже поняли, от щитка к варочной панели придется прокладывать отдельную линию. Скорее всего вы будете прокладывать ее скрытно, в коробе, гофрошланге или штробе. При этом допускается использовать только медный кабель:

для однофазной сети при мощности электрооборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм 2 (ВВГ 3*6 или ПВС 3*6);
для трехфазной до мощности 16,4 кВт достаточно 5*2,5 мм 2 (КуВВ 5*2,5 или КуГВВ 5*2,5);

После выхода со счетчика необходимо установить автомат. Это требование обязательное. Есть еще рекомендации — для защиты оборудования и обеспечения должной безопасности поставить УЗО (устройство защитного отключения). Такая связка позволяет отключать питание не только при перегрузке (срабатывает автомат), но и при проблемах с изоляцией (срабатывает УЗО). УЗО — вещь не самая дешевая, но варочная панель несравнимо дороже, так что лучше не экономить.

Схемы подключения варочной панели к электросчетчику

О параметрах этого оборудования:

для однофазной сети берем автомат на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
для трехфазной — автомат 16 А и УЗО на 25 А с дифференциальным током отключения 30 мА.

Соединяются между собой они отрезками проводов того же сечения (схема на фото выше): в сети 220 В 6 мм 2 , в сети 380 В 2,5 мм 2 .

Соединение автомата и УЗО

Розетка и вилка

Подключение варочной панели должно производится при помощи силовых розеток и вилок или клеммной коробки. Силовые розетки и вилки рассчитаны на токи больше 10 А, сделаны из специального пластика, могут иметь крышку. Правило подбора простое: их номинальный ток должен быт не меньше тока автомата. То есть, для подключения электроприбора до 7,7 кВт к однофазной сети берем на 32 А, для трехфазной — на 16 А.

Как могут выглядеть розетки и вилки для варочной панели

Единого стандарта нет, так что форма и расположение штырей могут быть разными, важно чтобы было требуемое количество контактов и электрические характеристики соответствовали. Понятное дело: лучше доверять проверенным маркам, а не китайским изделиям.

Можно соединить кабель от прибора и питающий в клеммной коробке. Такой способ называют еще безразъемным соединением, «напрямую» или «прямым». Он более надежен, но чтобы отключить плиту придется идти к электрическому щитку и выключать рубильником на УЗО или автомате.

Клеммная коробка для трехфазной сети

Для трехфазного подключения лучше использовать коробку Schneider Electric 102х100х37 IP44 40А (KLK-5S). Она недешевая, но надежная и выглядит прилично: можно не прятать. Ее же можно использовать и для сети 220 В — провод сечением 6 мм 2 в клеммы станет а лишние фазы будут просто пустовать. Для соединения вставляются провода в имеющиеся на боку отверстия, а затягиваются они болтиками, шляпки которых видны на фото.

Как видите, вверху три пары контактов для подключения фаз (1,2,3). Внизу — для земли и нейтрали. С одной стороны заводится питающий кабель, с другой — от электроприбора.

При желании, можно сэкономить и купить простую колодку, но с контактами хорошего качества и отдельно монтажную коробку с крышкой.

Провода в таких клеммниках соединяются просто: из зачищенного конца медного провода формируются кольца (как на фото выше ), в которые вставляются небольшие винтики с надетыми на них пластинками. Провод вставляется в гнездо, контакт подтягивается отверткой.

Если провод многожильный, кольцо из него сделать проблематично. Тогда использовать можно наконечники (фото в начале статьи). Они обжимаются при помощи клещей (можно заменить пассатижами).

Это все основные моменты. Теперь самостоятельное подключение варочной панели не будет проблемой. Те же правила действуют и при подключении другой техники такой же мощности. Для менее мощных необходимо будет только взять меньшее сечение проводников и меньший номинал автоматов.

Max 10 a rab11 как подключить электрику

Комнатные термостаты RAB11.1 применяются в системах отопления или охлаждения для поддержания заданного значения температуры.

Коммерческие помещения
Жилые помещения
Помещения легкой промышленности

зональными клапанами
термическими клапанами
вентиляторами.

Функциональность RAB11.1

Комнатный термостат RAB11.1 имеет отдельный выход для нагрева и для охлаждения. Если температура в помещении падает ниже значения выбранной уставки, то замыкается контакт на нагрев. Если температура в помещении превышает значение выбранной уставки, то замыкается контакт на охлаждение.

Если температура в помещении понизилась ниже заданной уставки, контакт отопления закроется.

Если температура в помещении поднимется выше заданной уставки, контакт охлаждения закроется.

Скорость вентилятора

Ручное переключение 3-скоростного вентилятора на термостате RAB11.1.
Автоматическое включение вентилятора термостатом для управляемого регулирования.

Перемычка в положении SR1 Режим работы вентилятора переключается на термостате
Перемычка в положении SR2 />Вентилятор включается одновременно с открытием клапана

Переключение

Режим работы Нагрев / Охлаждение выбирается переключателем, расположенным на передней панели термостата (RAB11.1)

Функциональные диаграммы

T Температура в помещении
SD Дифференциал переключения
w Уставка комнатной температуры
Y1 Выходной сигнал «Нагрев»
Y2 Выходной сигнал «Охлаждение»

Монтаж, установка и ввод в эксплуатацию

Термостат следует располагать в таком месте, где комнатная температура может быть измерена с максимально возможной точностью, без воздействия солнечного излучения или каких-либо других источников тепла или холода. Высота монтажа должна составлять примерно 1,5 м над полом.

Осторожно: AC 250 В!

Устройство закрепляется на стене в специальной коробке либо непосредственно на стену. Для проведения работ, устройство может открывать только специально обученный персонал. Перед тем как открыть устройство, отключите питание. При монтаже, прикрепите сначала панель-держатель, затем повесьте термостат и произведите подключение проводов. Затем, прикрепите крышку и опломбируйте ее.

Термостат должен монтироваться на плоскую стену. Необходимо соблюдать местные требования по электробезопасности. Если в комнате, где производится монтаж термостата, есть радиаторные вентили, их необходимо полностью открыть.

Внимнаие! В термостате отсутствует собственная защита цепи питания (Q1, Q2, Q3, Y) Существует риск нанесения травмы или пожара из-за короткого замыкания! Монтаж, установка, наладка

Выбор сечения проводов должен быть произведен в соответствии с местными нормативами

Обслуживание

Комнатный термостат RAB11.1 не требует обслуживания.

Конструкция

Мембрана заполнена экологичеки безопасным газом. Корпус устройства выполнен из пластмассы.

Схемы подключения RAB11.1

L Напряжение переключения AC 24…250 В
N Нейтральный провод
M1 3-скоростной вентилятор
D Термический или зональный клапан
N1 Комнатный термостат RAB11/ RAB11.1
Q1 Управляющий выход «Скорость вентилятора I», AC 24…250 В
Q2 Управляющий выход «Скорость вентилятора II», AC 24…250 В
Q3 Управляющий выход «Скорость вентилятора III», AC 24…250 В
Y Управляющий выход «Привод клапана нагрев/охлаждение», AC 24…250 В

Замечания

Режим нагрева:

Из-за неизбежного самонагрева от электрического тока, любая нагрузка свыше 3 ампер, протекающая через устройство, может негативно повлиять на точность измерения температуры.

Режим охлаждения:

Из-за неизбежного самонагрева от электрического тока, любая нагрузка свыше 1 ампер, протекающая через устройство, может негативно повлиять на точность измерения температуры.

Rab11 siemens комнатный термостат схема подключения

RAB11.1: КОНТРОЛЛЕР ТЕМПЕРАТУРЫ ЭЛЕКТРОМЕХАНИЧЕСКИЙ КОМНАТНЫЙ С ФУНКЦИЕЙ РАЗДЕЛЬНОЙ ВЕНТИЛЯЦИИ ДЛЯ 2-ТРУБНЫХ ФЭНКОЙЛОВ

Краткое описание

Комнатный термостат с ручным переключением режимов нагрев / охлаждение и скоростей вентилятора
2-точечное управление
Ручное переключение 3-скоростным вентилятором
Напряжение переключения AC 24…250 В
Управляющий выход ВКЛ/ВЫКЛ

Применение

Коммерческие помещения
Жилые помещения
Помещения легкой промышленности

зональными клапанами
термическими клапанами
вентиляторами.

Функциональность RAB11.1

Если температура в помещении понизилась ниже заданной уставки, контакт отопления закроется.

Если температура в помещении поднимется выше заданной уставки, контакт охлаждения закроется.

Ручное переключение 3-скоростного вентилятора на термостате RAB11.1.
Автоматическое включение вентилятора термостатом для управляемого регулирования.

Для этого предварительно необходимо выбрать соответствующее положение перемычки из двух доступных:

Перемычка в положении SR1 Режим работы вентилятора переключается на термостате
Перемычка в положении SR2 />Вентилятор включается одновременно с открытием клапана

Функциональные диаграммы

Монтаж, установка и ввод в эксплуатацию

Выбор сечения проводов должен быть произведен в соответствии с местными нормативами

Комнатный термостат RAB11.1 не требует обслуживания.

Мембрана заполнена экологичеки безопасным газом. Корпус устройства выполнен из пластмассы.

Схемы подключения RAB11.1

Замечания

Логистическая информация

Информация по гарантии:

Rab11 siemens комнатный термостат схема подключения

Габариты

Электрические характеристики

Монтаж

Монтировать можно непосредственно на гладкую стену или в стандартные, подходящие по размерам встраиваемые распределительные коробки
Рекомендованная высота: 1,5м от пола
Отступ от дверей и проёмов: не менее 20см

Электромеханический комнатный термостат Siemens S55770-T225 RAB11

Электромеханический комнатный термостат Siemens RAB11 используется для управления системами обогрева и/или охлаждения помещений и предназначен для поддержания заданной температуры в помещении.

Назначение

Типовое назначение устройства:

Коммерческие здания
Жилые здания
Светлые производственные здания

зонными клапанами
тепловыми клапанами
вентиляторами

Ключевые особенности устройства:

В момент снижения комнатной температуры на датчике внутри устройства и достижения уровня ниже выставленного на регуляторе, замыкается контакт включения обогрева. Обратно, в момент достижения температуры выставленного значения, контакт размыкается.

Также, для достижения заданной температуры, можно выбрать один из трех скоростей для вентилятора системы отопления. Таким образом можно повлиять на шумовые характеристики вентиляторов и скорость набора температуры в помещении.

RAB11 Электромеханический комнатный термостат

Оформите заявку по телефону: +7 (495) 135-15-25 или отправьте запрос на [email protected]

Термостат комнатный SIEMENS RAB11 предназначен для управления фанкойлами и обеспечения в помещении заданной температуры в диапазоне 8…30 °C

Термостат RAB11 позволяет вручную выбрать:

— режим работы нагрев или охлаждение

— скорость вражения вентилятора фанкойла

— ручной или автоматический режимы работы вентилятора вместе с клапаном

Свойство	Значение
Рабочее напряжение	AC 230 В
Частота	50/60 Гц
Температура окружающей среды, работа	0…50 °C
Диапазон задания уставки	8…30 °C
Дифференциал переключения	≤1 K
Switching voltage	AC 250 V
Switching current	0.2…6 (2) A
Способ монтажа	Монтаж на стену при помощи шурупов
Класс защиты	IP30
Размеры (Ш х В х Г)	99 x 110 x 35.3 мм

Обращаем Ваше внимание на то, что вся представленная на сайте информация, касающаяся комплектации, технических характеристик, а также стоимости оборудования и сервисного обслуживания носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации, пожалуйста, обращайтесь в отдел продаж.

Термостаты и контроллеры ITERMIC

Термостат RAB11; Термостат Siemens RDG110; Термостат Siemens RDG100T;

Контроллер RDF310.2; Контроллер RDF410.21;

Электромеханический комнатный термостат Siemens S55770-T225 RAB11

Типовое назначение устройства:

Светлые производственные здания в сочетании с:

Ключевые особенности устройства:

Габариты Высота: 110мм Ширина: 96мм Глубина: 29мм Глубина с регулятором: 35,4мм

Электрические характеристики Рабочее напряжение:

250В/50 или 60Гц Ток: 0,2. 6(2) A

Монтаж Монтировать можно непосредственно на гладкую стену или в стандартные, подходящие по размерам встраиваемые распределительные коробки

Рекомендованная высота: 1,5м от пола Отступ от дверей и проёмов: не менее 20см

Накладной цифровой комнатный термостат Siemens RDG110

Режимы работы: Комфорт, Экономия, Защита;

Автоматическое и ручное переключение скоростей вентилятора;

3 многофункциональных входа карточного считывателя, внешнего датчика и т.д.;

Автоматическое и ручное переключение отопление/охлаждение;

Выбор настроечных и управляющих параметров;

Габариты Высота: 128 мм Ширина: 93 мм Глубина лицевой настенной части: 28.5/30.81 мм

Электрические характеристики Рабочее напряжение: AC 230 V Частота: 50 Гц

Температура окружающей среды: 0-50°C Диапазон измерения температуры: 0-49deg;C

Внешний датчик температуры комнаты/вытяжки; Переключение отопление/охлаждение;

Переключение режимов работы.

Монтаж: Монтировать можно непосредственно на гладкую стену или в стандартные, подходящие по размерам встраиваемые распределительные коробки. Рекомендованная высота: 1,5м от пола

Отступ от дверей и проёмов: не менее 20см

Накладной цифровой комнатный термостат Siemens RDG110 c 7-дневным расписанием и управлением с пульта

Режимы работы: Авто-таймер, Комфорт, Эконом, Защита;

Режим автотаймера с 8-ю расписаниями;

Управляющие выходы 2-позицион., 3-точечн. или ШИМ

3 многофункциональных входа карточного считывателя, внешнего датчика и т.д.;

Автоматическое и ручное переключение отопление/охлаждение;

Выбор настроечных и управляющих параметров;

Приёмник для инфракрасного пульта управления;

Габариты Высота: 128 мм Ширина: 93 мм Глубина лицевой настенной части: 28.5/30.81 мм

Электрические характеристики Рабочее напряжение: AC 230 V Частота: 50 Гц

Температура окружающей среды: 0-50°C Диапазон измерения температуры: 0-49deg;C

Монтировать можно непосредственно на гладкую стену или в стандартные, подходящие по размерам встраиваемые распределительные коробки

Рекомендованная высота: 1,5м от пола Отступ от дверей и проёмов: не менее 20см

Комнатный контроллер Siemens RDF310.2

Контроллер температуры помещения с ЖК-дисплеем для полускрытого монтажа Siemens RDF310.2 предназначен для 2-трубных фанкойлов. Также применим для управления систем отопления на базе конвекторов itermic серии ITTB.

Основные особенности: Выход для привода двухпозиционного клапана или одноступенчатого компрессора; Управление 3-скоростным вентилятором: в автоматическом или ручном режиме

Ручное переключение «нагрев» / «охлаждение» или непрерывный режим «Только охлаждение» или «Только нагрев»

Режимы работы: нормальный режим, режим ожидания

Регулируемые параметры наладки и управления

Вариант на выбор: показ температуры в помещении или уставки

Минимальное и максимальное ограничение уставки

Номинальное напряжение 230 В перем. тока

Монтаж на прямоугольную распределительную коробку в выемке, центры крепления на расстоянии 60,3 мм

Применение. Контроллер управляет: 3-скоростным вентилятором приводом клапана в 2-трубной системе. Подходят для использования в системах со следующими функциями:

непрерывный режим нагрева или охлаждения ручное переключение «нагрев» / «охлаждение»

Переключение между режимами нагрева и охлаждения в ручном режиме

Поддержание температуры помещения посредством встроенного датчика температуры

Выбор режима работы с помощью соответствующей кнопки на контроллере

Управление 3-скоростным вентилятором (в автоматическом или ручном режиме)

Выход для привода 2-позиционного клапана (вкл/выкл) или 1-ступенчатого компрессора

Габариты: Высота: 86мм; Ширина: 86мм; Глубина лицевой настенной части: 14мм.

Электрические характеристики: Рабочее напряжение:

250В +10/-15%; Частота: 50/60 Гц; Ток: 0,2. 6(2) A; Потребл. мощность: 8ВА

Управление вентилятором Q1, Q2, Q3-N:

Max 10 a rab11 как подключить электрику

Для бесперебойной работы устройств, которые постоянно включают и выключают, используют устройства для подавления перенапряжения, они распределяют питание и осуществляют управление над подключенными нагрузками. Подача питания происходит через правильные схемы подключения оборудования, для этого используют электродвигатель. Так же осуществляется реверсивное движение и остановка.

Устройство и принцип работы

Магнитные пускатели и контакторы можно подключать самим, достаточно понять принцип работы устройств и настройку схем. Состоит пускатель магнитный из магнитопровода и катушки-индуктора. Магнитный провод имеет две части подвижную и не подвижную, первая закрепляется на пружине и осуществляет свободное движение, а вторая установлена на теле устройства и неподвижна.

В отверстии второй части установлена катушка, ее расположение влияет на номинальные контакторы пускателя с катушкой, подразделяются на 12 V и 24 V, 110 V и 220 V и 380 V. А вторая часть служит для подвижных и неподвижных контактов. Если питание не поступает, первая часть отжимается пружинами, а состояние контактов не меняется и остается в первоначальном виде.

Как только напряжение появляется, при нажатии пусковой кнопки или другом поступлении электроэнергии, катушкой регулируется генерация электромагнитного поля, при котором притягивается первая часть устройства и расположение контактов меняется.

Если напряжение пропадает, зона электромагнитного поля иссякает, пружинная часть отжимается в подвижной стороне контактора в верхнюю сторону, а состояние контактов возвращается в первоначальный вид. Так работает электромагнитный пускатель, напряжение появляется в контактах происходит замыкание, пропадает происходит размыкание. На контактное устройство подключаются постоянные или переменные приборы с напряжением.

Но нужно следить за параметрами устройства, чтобы они не превышали заявленные в инструкции по применению.

Пускатели делятся на два типа с нормальными закрытыми контактами и нормальными открытыми. От этого можно понять, как они работают, первые отключают напряжение, а вторые включают, чтобы питание подавалось нужно использовать номер два, а чтобы подавлялось первый.

Где и зачем применяется

Электромагнитные пускатели и контакторы встраиваются в силовую сеть, которая занимается транспортированием тока, может быть постоянное или переменное напряжение, работа применяется на электромагнитных индукциях. Устройства оснащаются набором сигнальных контактов, через них питаются подключенные приборы. Одни выполняют вспомогательную функцию, а другие рабочую.

Электроустановки и электродвигатели управляются пускателями, но не защищают их при падении напряжения, так как происходит размыкание силового контакта, и работа прибора, на который распределяется электромагнит приостанавливается и самостоятельное включение исключается.

Чтобы привести оборудование в действие нужно воспользоваться кнопкой “пуск”. Это обеспечивает безопасность, так как из-за самопроизвольного включения могут произойти аварии.

В схемы подключения пускателя могут включаться реле с тепловым действием, они предназначены предохранять электродвигатели и другие установки от длительной работы. Бывают однополюсные и двухполюсные магнитные пускатели. Срабатывают при воздействии токовой перегрузки двигателей, по которым проходит напряжение.

Основные характеристики

Для того, чтобы пускатель корректно работал, нужно соблюдать определенные правила при монтаже, знать основы приборов с реле и подбирать схемы магнитного и реверсивного устройства. Контакторы и пускатели работают небольшое время и чаще всего используются устройства с разомкнутым контактом. В одни встраивается сигнальная цепь и предназначена для приборов с потреблением от 0,28 до 12 киловатт, другие для от 5 до 70 киловатт и способны работать с распределением напряжения 220 или 380 V.

Варианты устройств делятся на:

открытую;
защищенную;
пылеводозащищенную;
пылебрызгонепроницаемую форму.

Пускатель PME содержит “релюшку” трн, а модель PAE различается по числу реле. Если поступает полное напряжение, катушки прибора надежно работают. основная часть устройств имеет узлы:

сердечник;
электромагнитная катушка;
якорь;
каркас;
механический датчик;
группы контактов, центральные и дополнительные.

В конструкции может быть дополнительная сборка из защитного реле, электропредохранителя добавочного комплекта клеммы и пускового устройства.

Электромагнитная катушка с витками рассчитана на передачу напряжения до 650 V. Катушка размещается в сердце, и большая часть мощности распределяется на силовую часть пружин. В нормальном состоянии контакт разомкнут и пружины удерживаются в верхнем положении и держат магнитнопроводные участки.

Бывают пускатели, которые ограничивают перенапряжение, их используют для полупроводных систем. Катушка начинает работу переменной токовой системы, тип тока и характеристика не влияют на работу установки.

5 схем подключения пускателя, схема подключения через кнопки пуск и стоп

Для подключения схем нужны две клавиши “Пуск” и “Стоп”, производятся каждый в отдельном корпусе или в едином, работа устройства от этого не меняется и называется кнопочным постом.

Если кнопки находятся отдельно, то вопросов не возникает, один контакт подача питания, другой убывание. А если кнопки находятся в одном корпусе, то они имеют каждая по 2 группе контактных линий, две на “Пуск” и две на “Стоп”, у каждой группе своя сторона. Есть отделение с клеммой для контроля подачи тока.

Схемы подключения магнитных пускателей с катушками 220 V — однофазная сеть и подключение, простой вариант. 220 V подается на катушку верхнюю и нижнюю, которые располагаются в теле устройства. К проводам подключается шнур с входом для питания, как только вилка будет в розетке, начнется работа пускателя. Приводится в действие с любым напряжением, а снимается, когда срабатывает пускатель с контактами t1-t3.

Схемы настройки при помощи кнопок “Пуск” и “Стоп”. Пускатель используется для электродвигателей, работа удобна, когда присутствуют кнопки “Пуск” и “Стоп”. Для постоянной работы устройства их чередуют через подачу фаз на магнитную катушку. Работа пускателя происходит только при нажатой кнопке “Пуск”, то есть не подходит для постоянной работы устройства. В схему можно добавить самоподхват, работа происходит с вспомогательными контактами, которые можно установить на некоторые типы устройств.

Схемы подключения асинхронных двигателей 380 V в пускатели 220 V — подсоединение к контактным проводам трех фаз и по ним распределяется нагрузка. Это пускатели с тепловым реле, оно функционирует для защиты двигателя от нагрева.

Реверсивные схемы подключения — используются в случае, если нужно обеспечение вращения двигателей в противоположные направления. Направление меняется, когда перебрасывается фаза, в схеме присутствует два пускателя и кнопочный блок, в котором располагаются клавиши “стоп”, “вперед” и “назад”.

Силовые схемы подключения контактора-фазы переключаются перенаправлением при вращении двигателей, все контролируется силовой схемой. Когда контакты срабатывают на катушку приходит сигнал, на каждую свой, всего три фазы, двигатель работает в левом направлении. Фаза с на третьей обмотке, b на b, а в фазе номер один изменения не происходят. В этом случае движение мотора будет в правую сторону.

Схемы не сложные, но реверсивная требует двухстороннюю защиту, чтобы не было встречного включения. Разделяется на механическую блокировку и защиту контакта.

Особенности и схема подключения частотного преобразователя к разным типам электродвигателей

Частотные преобразователи используются для подключения различных электродвигателей и позволяют регулировать такие характеристики, как скорость вращения ротора, момент силы вала и защищают от перегрузок и перегрева. Также такие устройства дают возможность подключать трехфазное оборудование в однофазную систему без потери мощности и перегрева обмоток двигателя.

Разновидности частотных преобразователей

Современные частотные преобразователи различаются многообразием схем, которые можно сгруппировать в несколько категорий:

Высоковольтные двухтрансформаторные

Принцип работы такого прибора заключается в последовательном преобразовании напряжения при помощи понижающего и повышающего трансформатора, преобразования частоты низковольтным преобразователем, а также сглаживание пиковых перенапряжений на выходе с помощью синусоидального фильтра. Схема работы выглядит следующим образом: питающее напряжение 6000 В подается на понижающий трансформатор и на его выходе получают 400 (660) В, далее оно подается на низковольтный преобразователь и после изменения частоты подается на повышающий трансформатор для увеличения значения напряжения до начального.

Тиристорные преобразователи

Такие устройства состоят из многоуровневых частотных преобразователей на основе тиристоров. Конструктивно они состоят из трансформатора (обеспечивающего понижение питающего напряжения), диодов (для выпрямления) и конденсаторов (для сглаживания). Также для уменьшения уровня высших гармоник применяют многопульсные схемы.

Тиристорные преобразователи имеют высокий КПД до 98 % и большой диапазон выходных частот 0-300 Гц, что для современного оборудования является положительной и востребованной характеристикой.

Транзисторные частотные преобразователи

Такие частотные преобразователи являются высокотехнологичными устройствами, которые собираются на транзисторах различного типа. Конструктивно они имеют транзисторные инверторные ячейки и многообмоточный сухой трансформатор специальной конструкции. Управляют таким преобразователем с помощью микропроцессора, что позволяет тонко настраивать работу оборудования и контролировать весь процесс работы различных двигателей. Транзисторные частотные преобразователи, так же, как и тиристорные, имеют высокий КПД и широкий диапазон регулирования частоты.

Как подключить частотный преобразователь

Для подключения частотного преобразователя к оборудованию, прежде всего необходимо убедиться в том, что характеристики такого прибора подходят для работы с конкретным электродвигателем. Также важно, чтобы напряжение питающей сети позволяло использовать данный частотный преобразователь.

При установке и подключении ЧП необходимо, чтобы условия эксплуатации соответствовали классу защищённости от влаги и пыли, а также были выдержаны все расстояния от движущихся частей машин и механизмов, от людских проходов и электрооборудования и аппаратуры.

Схема подключения ПЧ

Частотные преобразователи бывают как для трехфазных сетей, так и для однофазных. При этом к однофазной сети также можно подключать и трехфазный частотный преобразователь по схеме «треугольник», который дополнительно оснащен специальным конденсаторным блоком (при этом значительно падает мощность и понижается КПД устройства). Подключение же трехфазного преобразователя в соответствующей сети производится по схеме «звезда».

Управление частотным преобразователем может осуществляться с использованием контакторов, встроенных в различные релейные схемы, микропроцессорных контроллеров и компьютерного оборудования, а также вручную. Поэтому при подключении автоматизированных систем требуется участие специалистов по наладке такого оборудования.

Обратите внимание! Частотный преобразователь может иметь дополнительные настройки, выполняемые с помощью DIP-переключателей, а также встроенным программным обеспечением.

Принцип подключения частотных преобразователей в целом одинаковый, но может несколько отличаться для разных моделей. Поэтому правильным решением будет перед подключением изучить инструкцию, сопоставить характеристики устройств и убедиться в том, что устройство подключается по схеме, предложенной производителем.

Для трехфазного электродвигателя

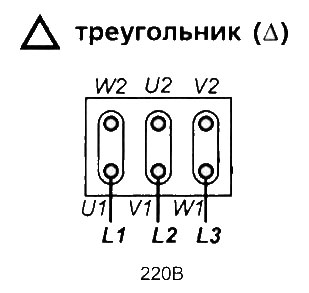

Для трехфазного электродвигателя принцип подключения следующий: к клеммным колодкам на выходе трехфазного частотного преобразователя подключаются фазные проводники к каждому выводу, а на вход подключаются фазы питающего напряжения. В данном случае всегда реализуется схема подключения «звезда» в двигателе. При подключении трехфазного двигателя через частотный преобразователь к однофазной сети применяют схему «треугольник».

Для однофазного электродвигателя

Для однофазного электродвигателя необходимо подключить фазный и нулевой проводник к преобразователю частоты, а обмотки двигателя подключаются к соответствующим клеммам на выходе частотного преобразователя. Например, обмотка L1 будет подключаться к клемме А преобразователя, обмотка L2 к клемме B, а общий провод к клемме C. Если применяется конденсаторный двигатель, то от частотного преобразователя фаза подключается к двигателю, а конденсатор обеспечивает сдвиг фаз.

Во всех случаях, при подключении частотных преобразователей и электродвигателей, всегда следует применять устройства защиты: автоматические выключатели и УЗО, рассчитанные на высокие пусковые токи, а также обязательно подключать заземляющий проводник к корпусам устройств. Также важно обратить внимание на сечение проводников электрокабеля, которым будет производится подключение – сечение должно соответствовать параметрам подключаемого частотного преобразователя и нагрузки.

Схема подключения АВР на контакторах. Реле контроля фаз. Часть 2.

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с работой системы автоматического ввода резерва (АВР). В первой части статьи мы рассмотрели две схемы АВР на одном контакторе, предназначенные для работы в однофазной сети, и которые можно установить в домашнюю электрическую сеть. В этой части мы разберем схему для трехфазной электрической сети, выполненную на двух контакторах, где в качестве управляющего элемента применено реле контроля фаз (реле контроля трехфазного напряжения).

3. Реле контроля фаз.

В схемах АВР трехфазной сети реле контроля фаз обеспечивает постоянный контроль за питающим напряжением основного ввода. В случае снижения или повышения напряжения на основном вводе, неисправности или обрыва любой из фаз реле производит переключение потребителя на резервный ввод, тем самым, обеспечивая защиту электрооборудования от аварийных режимов электрической сети.

Реле также контролирует порядок чередования фаз (фазировка), что позволяет определить корректность питающего напряжения, приходящего к потребителю. Если чередование фаз питающего ввода дома будет нарушена, например, АСВ вместо АВС, то реле не перейдет в рабочий режим пока ошибка не будет устранена. К тому же эти реле работают в комплекте с электрооборудованием, для которого неправильное чередование фаз может привести к поломке или неправильной работе.

Отечественной промышленностью выпускается достаточное количество различных типов реле для трехфазной и однофазной сети, однако наибольшее применение получили реле серии ЕЛ – ЕЛ11Е, ЕЛ-12Е, ЕЛ-13Е, которые были разработаны для работы в наших электрических сетях, и где каждый тип реле этой серии имеет свою область применения.

Так реле типа ЕЛ-11Е предназначено для контроля уровня напряжения и используется для защиты источников питания, генераторов, а также в качестве приборов контроля в системах АВР.

ЕЛ-12Е служит для контроля порядка чередования фаз и асимметрии напряжения (перекоса фаз) и применяется для защиты мощных асинхронных электродвигателей мощностью до 100 кВт, работающих в нереверсивном режиме.

ЕЛ-13Е контролирует только асимметрию напряжения (перекос фаз) и используется для защиты трехфазных крановых асинхронных электродвигателей мощностью до 75 кВт, работающих в реверсивном режиме.

Реле серии ЕЛ выпускаются с разным временем срабатывания — 0,1; 0,15; 0,5 секунд, а также с регулировкой задержки от 0,1 до 10 секунд, что позволяет избежать ложных срабатываний при наличии кратковременных возмущений в электрической сети.

Практически все реле контроля фаз имеют одинаковое устройство: индикация нормального и аварийного состояния сети, измерительная и силовая часть.

Измерительная часть, как правило, имеет регулируемую уставку нижнего и верхнего порогов напряжения, регулировку задержки срабатывания реле. Силовая часть представляет собой обычное электромагнитное реле, контакты которого задействуют в схемах управления систем АВР.

4. Схема АВР с применением реле контроля фаз ЕЛ-11Е.

Подключение реле серии ЕЛ очень простое и не представляет особых затруднений: к клеммам L1, L2, L3 подключаются фазы А, В, С соответственно, а через контакты 15-16 и 25-28 напряжение подается в цепь управления катушек контакторов, где в зависимости от состояния электрической сети реле управляет работой контакторов замыканием или размыканием этих контактов.

На рисунке ниже изображена схема АВР, обеспечивающая бесперебойное снабжение трехфазным питающим напряжением потребителей. Схема собрана на двух контакторах КМ1 и КМ2, реле контроля фаз KV1, трехполюсных автоматических выключателей QF1, QF2 и SF1, однополюсного автоматического выключателя SF2 и двух ламп накаливания HL1 и HL2, обеспечивающих индикацию работы АВР.

Рассмотрим работу схемы. Первым в работу запускаем основной ввод включением автоматических выключателей QF1 и SF1, после чего трехфазное напряжение основного ввода подается на входные клеммы реле L1, L2, L3. Если напряжение основного ввода в норме, то контакт реле KV1.1 замыкается и через него фаза А поступает на левый по схеме вывод катушки контактора КМ1, контактор срабатывает, его силовые контакты КМ1 замыкаются и через них трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.

Одновременно с этим нормально-замкнутые контакты реле KV1.2 и контактора КМ1.1 размыкаются и разрывают цепь питания катушки КМ2, а нормально-разомкнутый контакт КМ1.2 замыкается и включает лампу HL1, сигнализирующую о работе основного ввода.

Теперь включаем автоматы QF2 и SF2 и запускаем резервный ввод. Напряжение резервного ввода А2, В2, С2 поступает на верхние клеммы силовых контактов контактора КМ2 и остается там дежурить. Фаза А2 через автомат SF2 поступает на левые по схеме клеммы контактов КМ1.1 и КМ2.2 и также остается на них дежурить. При этом никаких изменений в работе АВР не происходит, так как в данный момент работает основной ввод.

При возникновении аварийной ситуации на основном вводе реле KV1 переключает потребителя на резервный ввод: контакт реле KV1.1 (25-28) размыкается и прекращает подачу питания на катушку контактора КМ1, отчего контактор обесточивается, его силовые контакты КМ1 размыкаются и напряжение основного ввода перестает поступать к потребителю. Об этом также сигнализирует лампа HL1, которая гаснет при размыкании контакта КМ1.2.

Одновременно с этим нормально-замкнутые контакты реле KV1.2 (15-16) и контактора КМ1.1 становятся замкнутыми и через них фаза А2 поступает на катушку контактора КМ2, контактор срабатывает и теперь через его силовые контакты КМ2 трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.

Также нормально-замкнутый контакт КМ2.1 размыкается и разрывает цепь питания катушки контактора КМ1, а контакт КМ2.2 замыкается и включает лампу HL2, которая сигнализирует о работе резервного ввода.

При восстановлении параметров сетевого напряжения на основном вводе реле контроля фаз автоматически переключит потребителя с резервного ввода на основной.

В рамках этой части статьи мы рассмотрели стандартную схему АВР, реализованную на реле серии ЕЛ. Как уже было сказано выше, отечественной промышленностью выпускается достаточное количество различных типов реле контроля фаз, но принцип построения схем и работа автоматического ввода резерва с использованием подобных реле остается неизменным – будь то трех или четырехпроводная электрическая сеть. Главное надо понимать, что для каждого конкретного случая выбирается конкретный тип реле контроля фаз.

Выражаю благодарность за предоставленную аппаратуру для написания данной статьи интернет-магазину «Электрик-Сантехник» находящемуся по адресу г. Астрахань ул. Адмиралтейская, 53м.

На этом хочу закончить статью о простых системах АВР, выполненных с применением контакторов и реле контроля фаз. Удачи!

Генератор Fubag. Подключение через АВР

В последнее время подключение генераторов к домашней сети стало очень популярной темой.

У меня на блоге есть уже несколько примеров подключения генераторов к домашней сети. Вот основная статья, в которой подробно рассмотрены принципы построения схемы АВР (Автоматического Ввода Резерва).

Данная статья примечательна тем, что здесь будет рассказано (и, как всегда, показано на фото) о подключении генератора с автозапуском и покупным блоком АВР. Этот вариант подключения – мягко говоря, не бюджетный, и по карману не каждому домовладельцу.

В данном примере рассмотрен реальный случай подключения моими руками бензинового генератора (электростанции) Fubag BS 6600 AES. Мощность генератора (долговременная) – 5,7 кВт, одна фаза, автозапуск. Генератор подключается через блок автоматики (система АВР) Fubag Smartmaster BS 6600.

Как всегда, в конце статьи можно будет скачать инструкции к генератору и блоку АВР, а также электрическую схему генератора.

Как работает система автозапуска генератора

Эту систему генератор+АВР можно по праву назвать Умной, так как она работает вообще без участия человека, полностью автоматически.

В отличие, например от генератора без автозапуска, подключаемого к дому через сделанный мной АВР. Вот пример такого подключения, инверторный генератор Elitech Big 2000.

Система работает так.

В случае, когда электроэнергия поступает с улицы, она проходит через АВР, и далее – на дом.

Если вдруг питание с улицы пропадает, АВР это сразу распознаёт, и запускает бензиновый двигатель генератора. Поскольку генератор с автозапуском, он сам запускает себя посредством стартера, который питается от встроенного аккумулятора. Далее, через несколько секунд, когда генератор прогреется и выйдет на рабочий режим, АВР переключает дом на питание от генератора. Обитателям дома придётся несколько секунд посидеть без света. Но важные вещи, такие, как котёл отопления, компьютерная и охранная техника, должны питаться через источники бесперебойного питания (ИБП), поэтому особых проблем быть не должно, если всё продумано.

Когда питание с улицы появляется, АВР автоматически подключает дом к улице, и глушит генератор.

СамЭлектрик.ру в социальных сетях:

Подписывайтесь! Там тоже интересно!

Аккумулятор, встроенный в генератор с автозапуском, при первом пуске разряжен, и генератор приходится заряжать посредством ручного стартера, как в генераторе без системы автозапуска. После первого, ручного, запуска аккумулятор автоматически заряжается, и служит в дальнейшем для автоматического запуска. Аккумулятор каждый раз подзаряжается во время работы двигателя генератора, как это происходит в автомобиле.

Схема подключения генератора с АВР

Ниже я привожу структурную схему подключения генератора Fubag с системой запуска через АВР к дому.

Схема АВР для генератора с системой запуска

В принципе такую же схему я использовал для генераторов без автозапуска. Разница лишь в том, что если нет автозапуска (запуск генератора – ручной), то по кабелю управления от АВР приходит только сигнал на останов генератора. А здесь – ещё приходит сигнал на запуск.

Генератор Fubag BS 6600 AES

Начнем с установки генератора. Более подробно про генератор Fubag можно будет почитать в инструкции (в конце статьи), а я лишь приведу некоторые замечания и фото.

Для начала заливаем масло, затем бензин:

Заливаем бензин в генератор

Затем, поскольку это в первый раз, дёргаем за ручку ручного стартера и заводим двигатель генератора. Ему надо дать поработать хотя бы час без нагрузки (подробнее – в инструкции), а я пока займусь описанием установки вводного электрощита со счетчиком и блока автоматики.

Ввод с улицы

Основной источник питания – это напряжение, подаваемое с улицы.

Генератор является аварийным резервом, когда например очередные террористы взорвут электрические опоры. Смайл не ставлю, мне обидно как электрику за крымчан. И не только как электрику.

Вот несколько фото с комментариями.

Ввод с улицы через вводной рубильник и счетчик

Тут всё понятно. По подключению счетчика у меня много статей, вот например. Автомат в данном случае можно было бы поставить и поменьше – например, 50 Ампер. Провод СИП подключен на фото неправильно (подключал колхозный электрик). Как правильно и неправильно подключать СИП, читайте другую статью.

Кстати, про выбор автоматических выключателей – рекомендую статью. И ещё эту, на конкретном примере электрощита в квартире.

Вот как выглядит весь вводной электрощиток:

Электрощиток с вводом из города, счетчиком, и выводом на дом

Щиток этот не только вводной. В нём также установлен автомат, через который идёт питание с АВР к сети дома (слева внизу, к нему на фото провода пока не подключены).

Кстати, схема была бы проще, если бы генератор и АВР мы подключили ДО счетчика. Но тогда бы счетчик считал и электроэнегию, вырабатываемую генератором. И весь генератор пришлось бы пломбировать)

АВР Fubag Smartmaster BS 6600

Блок АВР Fubag Smartmaster BS 6600

На передней панели есть 4 индикатора, а кнопка переключения режимов работы – Ручной/Авто.

Устройство АВР для генератора Fubag

Заправляет всем контроллер, он закрыт металлической пластиной. Силовые контакторы подключают нужный источник напряжения (генератор / улица) к дому.

На следующем фото – разъем для подключения кабеля управления генератором, сальники для силовых кабелей, и схема подключения на корпусе, которая только сбивает с толку, как это было со схемой на реле напряжения Барьер.

АВР для генератора Fubag. Вид сбоку

АВР написано по английски – ATS, что означает Automatic transfer switch – автоматический проходной переключатель.

Подключаем блок автоматики АВР

Подключение блока автоматического включения резерва (блока автоматики) производим по схеме, приведённой в начале статьи.

Подключение АВР к вводному щитку и генератору

Вот подключения к клеммам покрупнее:

Подключение АВР к вводному щитку и генератору

По правой гофре идут два кабеля – от уличного ввода (“УЛИЦА”) и с выхода АВР на электросеть дома (“ДОМ”).

По левой – кабель от генератора.

Фото установленного, закрепленного на стене блока автоматики Fubag:

Блок автоматики бензиновой электростанции Fubag установлен.

Теперь – вид передней панели генератора, с подключениями:

Подключения к генератору: вход управления от АВР и силовой выход 220В

Вот приборная панель генератора покрупнее:

Подключения к генератору: вход управления от АВР и силовой выход 220В

Кабель для подключения управления с блока автоматики шёл в комплекте, его длина – около 5 м. Силовой разъём я покупал.

Дополнительно ещё имеются две розетки 220В под стандартную вилку с заземлением, в них можно включить любой прибор или удлинитель в месте установки генератора. Эти выходы работают независимо от АВР.

Проверка работы

Вот и всё, можно проверять. Отключаем дом, чтобы не тревожить потребителей. Отключаем вводной автомат с улицы. Некоторое время ничего не происходит (АВР умный, знает, что иногда отключения бывают 1-2 секунды, и на них реагировать не стоит). Потом запускается генератор, и ещё через несколько секунд включается пускатель блока автоматики, через который мощность генератора поступает на дом.

Включаем вводной автомат улицы. Генератор выключается, домашняя электросеть подключается на питание с улицы.

Нажимаем кнопку Руч/Авт, так, чтобы она была “отжата”. Генератор запускается, АВР переключает дом на питание от генератора. При этом генератор работает независимо от того, есть напряжение на уличной линии, или нет.

Переводим переключатель в положение “Авто”, генератор останавливается, если уличное напряжение есть. Или продолжает работать, если напряжение с улицы не поступает.

Работа сделана. Теперь хозяин может спокойно ехать в командировку, а его семья без света точно не останется.

Ещё фото по устройству генератора Fubag

Напоследок – несколько фото внутреннего устройства генератора Fubag:

датчик уровня масла

замок зажигания и его разъем

модуль индикации и управления

осциллограмма от электронного прерывателя

реле запуска стартера от внешнего блока

реле управления клапаном карбюратора

электромагнитный клапан карбюратора

Слева – ручной стартер, в центре – бензиновый двигатель электростанции

Электрический стартер для автозапуска

Скачать инструкции к генератору

Небольшой pdf файл про АВР от EKF:

• АВР EKF / АВР — что и как, теория и практика, pdf, 2.98 MB, скачан: 1421 раз./

Разъем для подключения генератора. Схема и распиновка

Обновление от 30.08.2017. Сегодня читатель Юрий прислал ценную информацию – распиновку (назначение выводов) для подключения проводов, которые связывают блок АВР и генератор.

Разъем и название проводов для подключения генератора к АВР

Схема генератора Фубаг

Обновление от 1 марта 2018 г.

Читатель Александр прислал ценную информацию, а именно – схему генератора Fubag BS 8500A ES. Ему посчастливилось раздобыть схему в сервисном центре, а потом он сам её старательно перерисовал. Вот эта схема:

Схема электрическая генератора Fubag BS 8500

Что добавил Александр, в дополнение:

В качестве блока АВР использую разработку Рыбкина (http://резерв2.рф/), но в предпоследней версии для генератора с управлением воздушной заслонкой от соленоида есть свои баги, потребовавшие переделки платы подсоса, короче если интересно расскажу подробней.

Читатель Георгий, (см. комментарии от 11 марта 2018 г.) прислал свой вариант схемы.

Его можно посмотреть ниже, а также скачать в исходном качестве.

Схема бензинового Fubag – Георгий 12 мар 2018

Обновление по схемам от 10 августа 2018 г.

Читатель Иван прислал ещё схемы на генератор Фубаг:

АВР Фубаг – схема электрическая

ЭЛЕКТРОСХЕМА генератора BS6600AES1

Дизель FUBAG DS 7000 DA ES с АВР Startmaster DS 25000 не хочет выключаться!

Ещё вопрос от читателя.

Добрый день, подскажите Дизель FUBAG DS 7000 DA ES, поставил АВР Startmaster DS 25000 все работает нормально при пропадании питания заводится, подключается к нагрузке. А вот выключаться не хочет, на АВР загорается ошибка. Может подскажите в чем может быть проблема?

АВР Фубаг DS25000 панель управления

Генератор Фубаг DS 7000 дизель

У меня только одна мысль – возможно, нужно проверить все соединения и контакты внутри АВР.

Схема трехфазного АВР Fubag

Читатель подписчик группы СамЭлектрик.ру в ВК прислал схему подключений внутри АВР для трехфазного генератора.

Схема проводов внутри Fubag АВР

Черные провода, которые идут от кнопки и от диодов, спаяны с проводками от малого разъема. Там не ошибиться.

Так сейчас собран, и с этого перерисовал:

АВР Фубаг на 3 фазы схема собрана

АВР 3 фазы другой вид

АВР Fubag трехфазный – клеммы для подключения силовой части

Все протестировали, работает как надо. От генератора напряжения стабильнее, чем от внешней сети.

Скачать все схемы генератора Фубаг

Схемы на генератор (в нескольких вариантах) можно скачать прямо отсюда:

• Схемы на генератор / Схемы на генератор Fubag, подключение и внутренняя схема (в нескольких вариантах). Спасибо всем приславшим!, zip, 842.67 kB, скачан: 2766 раз./

В заключение ещё раз хочу добавить: оставляйте свои отзывы по Fubag в комментариях.

Сервисмены, заинтересованные в продвижении Fubag, отзовитесь! Важна техподдержка ваших клиентов!

Рекомендую похожие статьи:

Да, мне тоже было интересно, пытался даже пассатижами открутить, рожковый ключ не подлазил, и торцевого не было под рукой.

А привод переключения вводных автоматов – не представляю, как сделать, чтобы это было надежно…

Помоему никак, я не стал заморачиваться, собрал на пусковых, типа как в фубаге. А контроллер тот же оставил…. Работает..

Добрый вечер, господа, кто-нибудь сталкивался с синхронной работой двух BS8500 da es?, можно ли это совершить на практике?, или все равно необходимо использовать контролер, типа Datacom?

Здравствуйте. Главный щит собран не правильно. Не путайте людей

Жду дельных комментариев и конкретных предложений. Критика должна быть конструктивной.

Да, бензиновые имеют такой недостаток (или особенность) – зимой должны работать только в отапливаемом помещении.

В принципе, трехфазный АВР – то же самое, что и однофазный. С той лишь разницей, что вместо однофазного силового контактора применяется трехфазный.

Хотя, как правило, в однофазных АВР применяют трехфазные контакторы, у которых контакты запараллелены.

Смотрите мою статью про подключение генератора Хутер к домашней сети, там есть схемы трехфазных АВР.

Можно подключить трёх фазный АВР , к генератору 220 вольт?

Так.как входящее напряжение 380

Добрый день я с двухвазного Авр подключил три фазы все работает. Не чего не докупал

Ноль разрывать нельзя….Защитное заземление так делать нельзя….Далее- электрик и электронщик -совершенно две разные специальности.Вдаваться в подробности ошибок в схеме ВРУ не буду….Кому интересно заходите на профессиональные сайты или читайте ТКП (ПУЭ).

Заземления в данном случае вообще нету, хозяин сделал его позже, в статье о нём ни слова.

Тема статьи совсем другая, по существу замечания будут? Этот щиток временный, и претензии как к идеалу к нему не принимаю.

Я хочу, чтобы Вы вдались в подробности, ибо я не истина в последней инстанции, я никогда не говорю, что прав на 100%, и готов выслушать конкретные замечания, а не слова типа “так нельзя”, “рекомендую ознакомиться”, и т.п.

http://zametkielectrika.ru Кому интересно по электрике -на этот сайт. Там найдете много хороших решений.Автор сайта- профи в своем деле. Рекомендую электронщикам ознакомиться и понять разницу профессий….Удачи!

На сайте elektrohit, кстати, с моей точки зрения, множество ошибок, но я тактично молчу…

на elektrohit.by от меня ничего нет….это просто рекламная страница без какой либо рицензии авторов с инета. В своей профессиональной деятельности использую первоисточники.

Добрый день! Отличная статья! А если ли схема подключения 3 фазной сети, 3 фазного авр и однофазного генератора fubag? Генератор такой же как в статье, только авр и сеть на три фазы. Буду благодарен за помощь. Потребителей трехфазных нет

Да, схема будет в принципе такой же, как и для однофазного подключения. Схемы АВР у меня подробно рассмотрены, см. ссылку в начале статьи.

У Вас при работе генератора напряжение обратно в сеть на столб не поступает? Или для этого надо вводной автомат вручную отключать?

Как и всегда в цепях управления, длину увеличивать до бесконечности не стоит – возможны помехи и ненадежная работа. Думаю, до 15 метров удлинить можно без проблем.

С этого места можно поподробнее? Имеется такой-же генератор. Так вот в гнезде автоматики у меня 8 контактов. Может не все используются? И удлинить нужно до 45-и метров. Возможно ли? АВР ещё не покупали, в документации ничего не нашел.

В предыдущем комментарии ответил, повторюсь.

Используются не все.

Удлинить можно, но проложить нужно подальше от силовых цепей, чтобы исключить возможные помехи.

Хотел бы отчитаться: 45 метров – полёт нормальный. Разрезал кабель управления, в нём 8 жил по 0.5 квадрата. Какие используются – не знаю, схему найти не удалось. Нашёл АВВГ 10х1.5 (алюминий), соединил через клеммник и, вопреки угрозам, закопал в одну траншею с силовым кабелем. За пол-года никаких глюков не замечено.

Здравствуйте, знающие люди! Интересно читает еще кто-то этот пост? У меня вот проблема как раз по теме комментария. У меня трасса 47 метров, проложен кабель аналогичный комплектному 8х0.5 и происходит следующее:когда на блок приходит напряжение от внешней сети, тогда генератор заводится с кнопки на блоке в ручном режиме, после этого можно переключать нагрузку на генератор вручную. Если блок стоит на автоматическом режиме и пропадает внешнее напряжение, то блок дает команду на генератор (на генераторе слышно щелканье какой то релюхи кажется раз 5) но стартер не срабатывает, т.е. генератор не заводится и после 5 щелчков блок выдает ошибку.

В техподдержке Fabag говорят что блок автоматики слаботочный и гарантируем только с нашим кабелем 10 м. Больше никаких комментариев.

Изучив схемы, которые удалось найти, предполагаю: когда пропадает напряжение внешней сети, блок питается от аккумулятора который на генераторе которого не хватает для подключения реле стартера из за потери напряжения на длинне кабеля.

Вариант перетяжки нового более толстого кабеля может рассматриваться только в самом последнем, ужасном случае. Может кто подкинет идею как где и что усилить в этой связке?

Попробуйте 4х контактную авторелюху установить под панель генератора. Маленькую типа 38.3787, только не стартерную. Контакты на акб и стартер. Если понадобится, то и на управление заслонкой одну релюху.

Спасибо, друзья! Действительно падение напряжения. На выходе с блока на контакте на стартер напряжение в момент команды запуска 8.35 вольт. На выходе кабеля у генератора 5,25. Купил автомобильную релюшку, НО! она тоже 12 вольтовая как и у гены, и поэтому не стала работать. Заказал в Чип и Дип реле на 5 вольт, поставил и УРА! работает.

Ну это же элементарно, Ватсон! Меряется напряжение. Если и правда идет падение напряжения настолько, что не хватает на реле стартера, то выше был дан совет. Ставим релюху/релюхи, куда требуется, и все в ажуре. Кабель только управляющий сигнал передает, хоть на километры. А релюха уже на месте как силовой ключ. Надо щупать, короче.

Здраствуйте,в принципе работы самого блока есть недостаток:- в работе постоянно находится один из контакторов.Я с этим столкнулся.Иногда сгорают катушки того пускателя,который овечает за “город”. Предлагаю аппгрейд.Тот контактор,который ” город” меняем на 4нз и параллелим катушки.Все . Пусатели( оба) работают только во время работы эл.станции.

Буду рад, если предоставите на публикацию статью по тематике Fubag.

Подскажите пожалуйста по подробнее по поводу установки реле на генератор фубог.её нужно ставить дополнительно или в замен стандартной.и какое у неё название

Подскажите пожалуйста. Можно ли генератор подключать к стабилизатору?(стабилизатор “Прогресс” стоит на весь дом)

Ответил выше, в комментарии от 23 Январь 2016.

Добрый день. Генератор FUBAG BS 5500 A ES 838203 находится удалено от щитка (30 метров), будет ли работать АВР на таком удалении с генератором( в комплекте кабель только же 5 метров ? или Как собрать управление генератором, чтобы запускался от нажатия удаленно кнопки без фиксации и далее автоматом переключалось авр, а при наличии эл. сети автоматом сам выключался и переключало сеть на дом?

Так понимаю, что на данном в статье АВР нельзя установить задержки вкл/выкл, нельзя выставить время прогрева зимой и т.д. честно скажу сам электронщик, но в электронику генераторов никогда не лазил. пока нарыл, что у нового артикула генератора, какой-то мудреный привод заслонки. куда хотя бы копать? заранее спасибо.

Я так понял, АВР к Фубагу уже приобрели? Я не знаю, можно ли переделать электронику АВР. Думаю можно, но надо разбираться. Я держал в руках в последний крайний раз этот АВР за месяц до написания статьи.

30 метров – думаю, можно. Главное – кабель с проводами сечением не менее 1,0 мм2, и прокладывать отдельно от силовых цепей.

АВР еще не приобрел, так как не подходит его режим работы. запуск нужен удаленный ручной, а вот прогрев и переключение контакторов автоматоматический.

да, но кто дернет заслонку? придется разбирать, чтобы понять распиновку разъема автоматики генератора. надеюсь знаний “Радика” МПС хватит=)

не могу найти кнопку о которой вы говорите. генератор Fubag 6600 aes

Добрый вечер.у меня что то стал плохо заводиться через авр.в чем может быть проблема?в ручном нормально.может авр заслонку плохо закрывает при заводе?

Возможно, дело в аккумуляторе. С кнопки заводится нормально?

В ручную я имел ввиду стартером.заводиться без проблем.

Да, тогда остается заслонка. Надо смотреть, насколько она открывается при запуске с АВР.

У меня тоже плохо стал заводиться.я развернул автозаслонку.по часовой.пришлось пересверлить отв.под крепление.и стало норм.просто эта заслонка не давила правильно что бы перекрыть заслонку.так что дело не электр.а в механике.через одно место все сделано.

Есть, см. первый комментарий ВК к этой статье.

Помогите. От генератора на дом нет четкого ноля(в розетке оба провода “горят”)И из-за этого не работает котел. Если соединить ноль с землей тогда все хорошо(есть фаза и есть ноль), но тогда срабатывает УЗО на дом от города, и автоматика не работает правильно (не глушит генератор). Может кто с сталкивался с такой ситуацией.

Выбивает УЗО – смотрите, что с подключением. Нужно определиться с точкой заземления, которая должна быть ДО УЗО. Либо убрать его вообще, либо оставить только в цепи питания от города.

Сможет решить эту проблему блок бесперебойного питания?Или нет(Проблема касается котла)

Когда работает генератор УЗО и не работает, а вот в момент переключения с генератора на “город”срабатывает УЗО.

У меня вместо автоматов стоят дифы на каждую линию, кроме того на вводе стоит противопожарное узо на 100мА, которое то-же участвует при работе генератора. Все цепи, генератор и щит заземлёны, ни чего не срабатывает! Возможно надо прозвонить обмотки генератора на корпус?

Спасибо Всем за помощь. Решил проблему с помощью сетевого фильтра потребляемой энергию 1700 Дж. Оказывается котел не работал из-за не качественной эл.энергии.

Добрый вечер всем! Блок АВР Startmaster BS-7500,генератор BS-5500 AES. Такая проблема:После исчезновения внешнего источника питания блок авр запускает генератор все работает где то с полчаса нормально, потом блок начинает выдавать звуковые сигналы отключает генератор от нагрузки не заглушая его, потом глушит. Подскажите пожалуйста, что может быть причиной неисправности?

Здравствуйте! Спасибо за полезную информацию! Подскажите, пожалуйста, как подключить fubag bs 7500 a es однофазный к трехфазной сети дома через АВР fubag startmaster? Генератор есть, но сам АВР еще не куплен, так как пока не понимаю какой АВР покупать – трех или однофазный. Буду признателен за помощь!

И конечно, трехфазная нагрузка, если она есть, от генератора работать не будет.

Спасибо за быстрый ответ! Пока ждал, консультировался у дилеров Fubag. Говорят, что следует как раз покупать трехфазный АВР и подключать фазу от генератора с помощью перемычек на оставшиеся две фазы. Что думаете про такой вариант?

Спасибо за комментарий. Скорее всего АВР пока ставить не буду, обойдусь реверсивным переключателем для ручного переключению вводов. Проблема с АВР в том, что среди всех однофазных потребителей в щите есть один трехфазный – эл.плита, которая является проблемой при автоматическом вводе резерва – однофазного генератора. То есть, чтобы не перебирать щит, проще вручную переключить ввод в случае необходимости, тем более что перебои с электричеством у нас раза 2-3 в год случаются.

Основное достоинство АВРа: распозновать отсутствие-присутствие напруги с внешки. Холодильники, (текут после 10 часового простоя, особенно летом), ворота с эл.приводом, есть ещё и системы безопастности, авт.полива. Напряжение в 150 в. то-же не редкость и пр…. Плиту можно обойти при питании от гены, короче “хозяин барин”

Имею однофазный генератор fubag 5500ats + 3x фазный переключатель такой же как у автора статьи только 3х фазный.

Генератор запаралелен на 3 фазы, обьясню почему, в доме проводка на 3 фазы, но нет не одного 3х фазного устройства, а трех фазный генератор делит свою мощность на 3, то есть остается по 1,8 киловатт на фазу, включи чайник и сработает защита, а так какой фазе больше надо та и заберет. Надеюсь понятно описал &#55357;&#56898; есть еще неточность, блок ats сам следит за акб генератора и его подзаряжает, это написано в инструкции не помню к блоку или к генератору, причем сам проверил на акб 13.8 и за год не разрядилось, генератор живет в холодном боксе, есть и минусы этого генератора, при температуре меньше +5 чихает и если и заводится то раза с 3 блок не успервает прочухать что генератор завелся и глушит его зажигая лампочку перегрузка, на запуск 3 или 4 попытки секунды по 4.

Возможно автор неправильно подключил блок ATS, ибо в ручном режиме, отжатая кнопка авто генератор заводится с ключа Зажигания, который торчит сбоку.

Есть и вопрос по заслонке воздушной, она же подсос, вроде как она там и механическая, позволяет запустить генератор с ключа в ручном режиме в лютый мороз, но надо ручками вытянуть эту заслонку, и вроде как есть, и автоматическая заслонка, цилиндр рядом с ручной заслонкой, но разобраться работает она или нет не успел, первые секунды после старта валит черный дым , богатая смесь, потом все нормализуется.

Скажу так хороший, автомат, хороший генератор, но если жить в полном автомате его надо греть или хранить в теплом гараже, ну и не забывайте бензин в тепле умирает за 3-6 месяцев, он будет гареть, но пуск будет затруднен.

Если что не так написал, не ругайтесь, писал с телефона &#55357;&#56898;

“Генератор запаралелен на 3 фазы” – как это технически?

При однофазных нагрузках однофазный генератор кинуть на все фазы сразу – не проблема, а вот сделать наоборот…

Проблема в том, что если генератор трехфазный, его фазы нельзя замкнуть и таким образом сложить фазы, получив мощность в три раза больше.

Андрей, в чем выражалась проблемма с воздушной заслонкой и автоматическая ли она?

Вячеслав… Заслонка действительно “а-ля” автоматическая но коряво установлена с завода. Мне достаточно было несколько раз вручную её подвигать и смазать движущиеся части “синтетикой”. Недавно было -15 (приветственно “чихнув” разочек) завёлся с 2-й попытки от АВРа.

Генератор 1 фазный, а блок трех фазный у этого блока 2 входа и один выход , 1 вход внешняя сеть 3 фазы, второй вход генератор 1фаза и 2 перемычки между 1-2-3 фазами, и выход 3 фазы к потребителю, от генератора на всех 3 фазах 220в, но у меня и нет трехфазных потребителей

Если такой режим работы (с закороченным трехфазным входом от генератора) предусмотрен в инструкции к АВР, то всё нормально, и ничего переделывать в щитке не надо.

Здравствуйте! Подскажити пожалуйста,почему АВР в ручном режиме не подключает домашнюю сеть,Муж ждал 10 минут. В автоматическом режиме делает 3 попытки запуска,при этом лампа авто тускнеет,затем включается лампа перегрузки.Бьется с этим АВР уже месяц,никакого покоя.

Ольга, после чего так стало работать? Раньше генератор подключался нормально через АВР и в ручном, и в автомате?

он запускается без нагрузки,контакторы ведь при запуске разомкнуты!он с трех попыток пробует запуститься а потом загорается перегруз!

короче умных нет!

Связался с официальными представителями, жду комментариев.

Скажи что ответят

Если бы я был продавцом Фубаг в России, я бы точно переживал за имидж своего товара!

Недоволен и разочарован. Почему мне не наплевать?

Ждёмс в деталях и с картинками…

Насколько видно по картинкам вы или хозяин генератора не сняли транспортировочные крепления ДВС (ДВС должен быть закреплён на двух болтах возле резиновых подушек, а у вас на картинках крепление ДВС на четырёх болтах). При покупке генератора на нем висела табличка о запрете работы генератора без снятия данных креплений и о том что при невыполнении данных условий поломка является не гарантийным случаем. А в остальном хорошая статья.

Крепления были сняты позже.

Я знаю почему не запускается, не срабатывает автоматический обогатитель смеси (автоподсос) в нем все детали не смазаны, а при старте в автоматическом режиме заслонка должна сама закрыться, а после запуска открыться в течении 2х минут, там у вас рядом с кольцом цилиндр такой, вот он и должен всем этим заниматься, вместо этого генератор запускается на бедной смеси, попробуйте вытянуть кольцо заслонки, рядом с тем цилиндром до упора и запустить генератор с ключа в ручном режиме даже в глубокий минус эта штука заводится практически сразу, один из пользователей этого аппарата, смазал заслонку и все что ее вертит автоматом и гена стал запускаться в минус 15, у меня такой же генератор, но только в боксе, и я добраться до этой штуки пока не могу, надо демонтировать генератор из бокса, потом разбирать узел автоподсоса, ну или автомат воздушной заслонки и все смазывать синтетическим морозостойким маслом 0W30, При температурах ниже чем -20 автомат с 4 попыток точно эту штуку не заведет.

Так же не забывайте про зимнее масло, его лучше менять раз в сезон и топливо которое стоит заменить раз в 6 месяцев, так как оно теряет свои свойства и усложняет пуск, или используйте стабилизатор бензина Ликви Молли, байкеры знают про такой продается на любых заправках с магазином.

Подскажите ,как подключить однофазные генератор и авр к трехфазной сети ,только на одну фазу.Т.е сделать резервную фазу, генератор фубаг 6600 ,авр стартмастер .

Другой вариант – три фазы запараллелить, если в доме нет трехфазной нагрузки.

здравствуйте! подскажите как правильно под соединить щит АВР марки fubag? пришел в комплекте с генератором однофазным 7.5 Ква, вся сборка под однофазный ввод с дома , с генератора, и вывод к дому. У меня трех фазный ввод в дом, хотелось бы этот АВР запустить через три фазы от дома , одна от генератора и три на дом, комплектация щита такая же, как и у вас в статье

Для того ,чтобы подключить,необходимо изначально распределить в щите те приборы которые будут работать при включении резервного питания(генератора).А остальное как и в одно фазной.если что звони 89180989279 новоросс.

Т.е ноль и фазу одну запустить через авр?

Ильхам… АВР одно или трёх фазный (с индексом D)? первый контролирует одну, а второй три.

В случае обрыва другой фазы однофазный не сработает…

Это понятно . Трёх фазных потребителей нет , а на этой фазе Котел и септик. Вопрос в другом будет ли работать трехфазная сеть если ноль и одна фаза через авр проходит?

НЕТ т.к. ноль то вы рвёте… Но самое главное контроль напряжения с “улицы” по всем 3 фазам…

как рвется ноль

Ноль не порвется он пройдет через АВР ,как и в однофазной схеме.

скиньте схему подключения одно фазного генератора через авр

к чему эта ссылка?

ответ на Ваши вопросы про “нули” и “схемы”

Т.е. надо добавить один контактор?

Если нагрузка будет только на септик и котёл как Вы пишите, то не надо (хотя можете добавить и другие потребители). Добавить в схему реле контроля фаз для корректного переключения с “внешки” на гену…

Без схемы вроде всё понятно. Разберитесь в приципе работы… или Воспользуйтесь услугами ГРАМОТНОГО электрика .

Так объяснишь или нет как при подключении генератора рвется ноль?

Спасибо за совет,видимо у Вас опыт сам пришел без посторонней помощи.

Подключил генератор Хюндай 9000 с АВР к дому, так счетчит стал безумно мотать киловаты. Стал проверять- отключил все автоматы,нагрузка на счетчике все равно есть примерно 13 А. Может ли ситема АВР генератора потреблять такую нагрузку.

А при чем тут счетчик? При правильном подключении счетчик вообще не участвует в работе. Более того, он должен быть отключен. Иначе придется при работе генератора платить не только за бензин, но и за электроэнергию по счетчику. Кроме того, это опасно.

Что-то не правильно с подключением. А схема АВР потребляет не более 1А при любом режиме работы.

Так ничего и не сделал((( Сегодня видел доп группу к контактору, одевается сверху. Соответственно вопрос ,а если две фазы рвать через него . Т.е. одна фаза и ноль проходят через авр ,а еще две фазы через доп контакты.

Можно, только доп.контакты обычно на малый ток, не более 10А.

У АВВ есть на 16а , более чем достаточно, мне кажется.

Антон, тема про однофазное / трехфазное подключение генератора обсуждалась тут в комментариях.

Там все просто могу нарисовать схему

Николай, можно выслать схему мне, см. стр. Контакты.

Уважаемый автор статьи про авр фубаг стартмастер подскажите пожалуйста от каких контактов на контакторах запитан блок питания для зарядки аккумулятора?

День добрый! Подскажите, подключил однофазный генератор fubag bs 6600 aes мощностью 6 квт через трехфазный АВР startmaster 6600D. Ввод в дом 15 квт трехфазный, трехфазных потребителей нет и не будет. На клемме “генератор” закоротил все три фазы. Все работает исправно. Смущает что контакторы рассчитаны на 25А.Нужно ли их менять?

А зачем их менять? Думаете, не выдержат? 25А – это обычно указывается для применения АС3 (индуктивная трехфазная нагрузка), а для обычной нагрузки (с высоким косинусом) этот ток больше. Кроме того, реальный пропускаемый ток будет в 3 раза больше, т.к. три фазы закорочены.

Можете не переживать. Если по статистике, частота срабатывания этих контакторов – пару раз в месяц. Протяните клеммы, а через год откройте и почистите поверхность контактов, если есть сомнения. И следите за чистотой и сухостью в помещении, это очень влияет на подгорание контактов!

Смущает при работе не от генератора, а хватит ли 25А при работе от городской сети? акорочен только вход от генератора

Сергей, основная нагрузка на контактор идёт при переключении. А переключения, при которых подгорают контакты, будут очень редкими.

Городская сеть ведь тоже однофазная, поэтому можно и там закоротить входы, и будет ток 25*3 = 75А.

Для меня совершенно ясно, что контакторы спокойно выдержат.

Вопрос только, нет ли в АВР защиты от таких манипуляций? Может стоять что-то вроде реле контроля фаз.

Спасибо за оперативные ответы! В том-то и дело, городская сеть трехфазная

Выдержат. Главное, автоматы по каждой фазе должны ограничивать ток максимально до 25А.

автоматы после АВР имеете ввиду? На вводе в дом стоит трехфазный 40А, далее раскидано по потребителям, максимальный автомат на потребители 25А

Подскажите схема подключения на BS 7500A ES с авр STARTMASTER BS 11500,подобная с STARTMASTER BS 6600? Производитель рекомендует на 7500 устанавливать именно этот STARTMASTER BS 11500.

Честно, не знаю, не сравнивал.

Удивляет позиция производителя, который не отвечает на подобные вопросы. Я писал в представительства, и звонил, везде отшивают. Антиреклама.

благодарю Вас, но… нельзя ли поподробнее? каккие катушки? надо разобрать контакторы? Блок управления – это контроллер?

Может кто-нибудь дать схему АВР Startmaster BS 6600 ?

Найдёте схему – буду благодарен.

Спасибо Александру за ссылку! Понял, что покупать генератор по цене меньше 100 тыс. – не стоит. Вот и не знаю, что делать

оставил свои фотки в вк… замечу: цвета проводов в разъёме и кабеле различаются…будете удлинять не ошибитесь!

Я бы подсказал, если бы знал, что это такое)))

Всем доброго времени суток. Подскажите пожалуйста примерные расценки за подключение дизель генератора к щиту автоматики и непосредственно за зборку самого щита. взялся за работу, а сколько просить и отчего отталкиваться в обосновании цены не представляю. Может кто что подскажет？

Генератор у него Huter DY8000LX, блок автоматики он купил также Huter “АВР” DY5000LX/DY6500LX. Внешне это клон автоматики для Фубага, Дэу, Чемпиона и других китайцев, только цвет ящиков разный. В комплекте карбюратор с соленоидом. Снял родной, поставил этот, вроде всё просто.

Непонятки начались с подключением управляющих проводов с блока автоматики. Цвета со схемой не совпадают. С проводами на акб понятно – подключил. Остались 3 провода – на датчик масла, стартер и соленоид. С помощью автолампочек проверил работу автоматики. Методом исключения определил кого куда подключать. Не понятна логика работы автоматики. Три пуска понятно. Воздушную заслонку при старте не закрывает, пришлось на холодную в ручную вытягивать. На горячую естественно, заводится хорошо. Оказалось привод заслонки используется для глушения генератора. Ощущение, что контроллер для дизеля. Вскрыл щит, добрался до мозгов. На коробке написано HJ-ATS-KZQ, галочка стоит “gasoline module”.

о! узнаю. у меня тоже hj-ats-kzq. на котором галка diesel engine. не понимаю назначения контактов pm motor CK+/pm motor CK-

Спасибо, дружище! Надеюсь прокатит. Увижу соседа – попробую. У китайцев три провода были подключены к: 5pin (Fuel), 8pin (Energised to stop), 9pin (Crank). А глушит он 5ым пином?

Нифига не вышло. 12пин – это вход. Снял блок и завтра на работе прикручу управление соленоидом через диодную развязку к управлению стартером. В ручную попробовал – пяти секунд запуска стартера совместно с закрытием заслонки хватает для пуска двигателя.

у меня так … но при первых вспышках заслонка должна приоткрытся на определенный угол…в данном конструктиве это не предусмотренно так что…увы! но при – 15 со “скрипом” (чих пых)запускается…без “колхоза” никак.

12 pin импульс 5 сек. … но этого времени не достаточно…

Андрей, спасибо за участие! Китаец побежден с помощью диодной сборки. Была мысля вкрячить кондер в базу транзистора, но ген и так запускается уверенно с первого раза. Жить он будет в отапливаемом гараже в цоколе дома, ниже +10 там не бывает. Осталась мелочь – собрать АВР и сосед будет счастлив.

Тут целый проект нужен, а не совет из пара строк.

А нафига одну…все три уж! только исключить 3-х. фазную нагрузку…ну мощность не превышать…

Подскажите подойдет ли такой кабель РПШЭк 8х0,5 для удлинения провода АВР. Или как лучше удлинить ? Нужно удлинить до 40 метров.

Как и когда происходит подзарядка аккумулятора у генератора при работе с данным АВР?

Подскажите пожалуйста будет работать ганератор с автозапуском Fubag BS 3300 ES, с блоком автоматики Startmaster BS 11500 230В FUBAG 568211. Мне мощьность более 3-х кВт, и лишний расход топлива не нужны. В инструкции написано, что блок автоматики только для Fubag BS 5500 A ES, BS 6600 A ES, BS 7500 A ES. Спасибо.

Здравствуйте уважаемые!Приобрел блок автоматического запуска АВР Fubag Smartmaster BS 6600D. Скажите пожалуйста,его можно подключить к дезель-генератору Kubota? расчехлил провод АВР, но что-то кроме двух замыкающих +12 вольт ( 3 попытки по 2 секунды) нечего не прозванивается.

Перевел с английского распиновку которая на блоке управления,ничего толком не нашел.я так понимаю блок должен выдавать +12 вольт,типо зажигания,но его там нет((((( если что простите за ошибки.

Буду благодарен за совет!

Александр “коробочка” меняется на БП для св.диодных лент мощностью 3А и стоимостью 500 р., кроме того при удлинении надо подкорректировать напряжение зарядки аккумулятора до 13.8 – 14.2 в (благо БП это позволяет) Схему в студию .

Смотрите в статье, в конце.

По поводу датчиков на внешний разъем не выходят, а значит от него нельзя анализировать. Придется брать из др. разъемов.

Возможно, ответят спецы по этому генератору здесь, либо в группе ВК – https://vk.com/samelectric?w=wall-109281259_2443

Спасибо за труд и неравнодушие!

Добрый день! Приобрел тут генератор на дачу в качестве резерва. Фирман 4910Е, с стартером. Это у них новая модель вышла, 3-х киловатник. Теперь думаю, как бы ему присобачить АВР. Присмотрел блок Фубаговский Startmaster BS 11500 230В для бензиновых станций. Нравится более расширенным набором опций и большим количеством попыток запуска. Я так понимаю, мне еще понадобится привод воздушной заслонки (соленоид), ну и электроклапан, чтобы исключить вариант случайного вытекания всего бензина на пол. Кто посоветует, где эти приблуды взять и какие нужны? Спасибо.

У Хутера есть готовый комплект с приводом заслонки, я выше описывал его. СтОит

У Хутера очень примитивно все сделано. Плюс только один – наличие привода заслонки в комплекте. А сама автоматика меня не устраивает…

Очень нужен Ваш совет! ФУбаг и АВР точно такой же как в статье и подключен точно также, но за неделю разряжается аккумулятор, когда не работает генератор! К генератору через его розетку подключен только вентилятор охлаждения – больше ничего не подключено! Устал заряжать аккумулятор! Как определить, на что разряжается аккумулятор? Может ли описанный в статье АВР контролировать емкость аккумулятора генератора?

Сколько лет генератору и аккумулятору? АВР не контролирует аккумулятор. Заряд/разряд контролирует сам генератор. Как в авто/мото технике.

Если я не прав, знатоки, поправьте!

Это дерьмовый АВР не контролирует. А нормальный просто обязан контролировать. Иначе какой пуск? По моему разумению, 11500 сделан более грамотно.

сигнал запуска и индикация при этом как себя ведут?

Как дали электроэнергию на АВР горит лампа электросеть, лампа нагрузка не горит. С АВР генератор так и не запускается.

В чем может быть проблема?

Да, возможен обрыв в кабеле, там где сигнал запуска.

Нужно проверить распиновку инф.кабеля

Кабель проверял на обрыв и на замыкание, все в норме

пожалуйста если есть схема на фубак стартмастер бс 6600 разъем конроля и управления то что у вас представленна схема не соответсует расцветка и что такое шаг дв.к1,шаг дв.к2,шаг дв.к1(дата)

сегодня написал правильную цоколевку разъема. После проверки модератором описание появиться в коментах.

После подключения генератора с авр своими силами проверка прошла успешно. Через неделю: защёлкало реле в авр в режиме авто и сел аккумулятор. В ручном режиме далее генератора ток не идёт. Что не так? Может поможете.

Здравствуйте! Вопрос дилетанта. Fubag startmaster bs 11500 (аналогичный описанному в статье). Вопрос по подключению ввода от генератора. На схеме подключения везде обозначены клеммы L и N (вход, выход, генератор). На самом генераторе (розетках) L и N не прописаны. Насколько это принципиально? И как это определить, только методом прозвонки? Схема генератора, как я понимаю, в данном случае носит условный характер. Спасибо!

Всё условно, но в данном случае лучше эти условности соблюдать, чтобы не было бардака. И напоминаю, что в генераторе нет нуля и фазы. Там просто две клеммы с напряжением между ними 220В с частотой 50 Гц.

газовые котлы ещё как реагируют…

Подскажите пожалуйста, использую генератор FUBAG 6600 уже года 4. За это время вкус сдох. Завожу вручную, и блок автоматики Startmaster всегда автоматически срабатывал и выключал генератор при появлении питания в сети. Но сейчас генератор завожу и контакторы не включаются автоматически. При ручном надавливании Питание от генератора поступает, но сам не срабатывает. Грешу на сам контроллер или дело в другом?

Также, посмотрите, приходит ли питание на катушку контактора, который включает питание с генератора.

а так-же питание контролёра (12-14v) от внутреннего бп (кстати, крайне не удачное схемное решение, после вскрытия поймёте!….)

при отключенном аккумуляторе то же?

начните с прозвонки кабеля…а дальше “по этапу”…

кабель прозвонил кз нет…

если лампа горит в “полнакала” см. бп в авр

так же проверьте напр.с бп под нагрузкой (например автолампой)

в бп есть предохранитель F1

напряжение с чего. непонял…

блок питания?…а где он стоит?

какой АВР? кабель 1й раз подключаете или раньше работало?

подключаю первый раз..авр fubag startmaster bs6600

с него на 1 ногу штекера приходит 14в относительно 3 ноги(земля)

а с генератора на штекере все как в начале странице 4 нога + 3нога – 12в

если stm 6600 то слева от контакторов под мет.скобой.Кз.по цепи заряда акк….думаю “копать” нужно в этом направлении…

откиньте 4 ногу и будет ясно

4 откинул все тоже самое…откидываю 3 тогда норма..лампа авто не тухнет…

тогда 1-ю…. попробуйте запустить вручную (ключом) в режиме “ручной”,потом кнопку в “авто”, и подать “внешку”…должен заглохнуть.

боюсь что то так пробовать…вдруг не переключится…

и что это будет значить?

а ключик зажигания случайно не в выкл.положении при ваших проверках?

положение ключа на лампу не влияет…подключешь штекер к генератору лампа тухнет…вытаскиваешь…загарается…

у меня 6600… возможно есть схемные отличия от 5500 не знаю, надо разбираться по факту

так же как и аккумулятор..что есть он что нет…при вкл. штекере лампа не горит…

С подключенным штекером генератор вообще не запускается от ключа..

Купил генератор fubag 6600 а провод сигнальный 7×1, был проведен зарание, можно ли использовать провод 7×1, а не 8×0.5 ?

Посмотрите схемы ниже. Там это совсем разные провода – управление и земля.

Александр подпись предпоследней фото поправьте! это генератор…

вот эту “Электрический стартер для автозапуска”

с чего вы взяли что в генератор встроен стартер? стартер показан на фото выше, к нему идёт чёрный толстый провод от реле стартера…он же и запускает двигатель в авто режиме….Или Вы имеете ввиду всё устройство в сборе?

Константин, у вас получилось разобраться с зажиганием? у меня такая же задача стоит

Да, забыл. Разъем GX-20-8 pin. Купил на “алиэкспрес” за 150 руб.

Добрый день, спустя несколько лет решил разобраться с автоматической заслонкой, генератора FUBAG 5500 ATS, отметил что при ручном пуске, вытягивал ручками заслонку за кольцо, запускал генератор, и кольцо нужно было с силой загонять обратно руками, сейчас оно само плавно возвращается на место, раньше электро привод заслонки (цилиндр с проводочками и железной тягой), срабатывал только на второй пуск стартера, если первый пуск из четырех оказался неудачным, однако вчера попробовал все завелось с первого раза. Возможно наконец-то везде проникло то синтетическое масло, которым я залил весь узел заслонки, сверху все обильно полил силиконовой смазкой, что-бы вытеснить всю влагу, и что бы заслонку зимой не прихватывало и посмотрю что и как, бокс обогревать не буду, слишком накладно.

Накройняк, если не будет хватать подсоса на пуск зимой перекину 12в с реле стартера на подсос, что бы он работал постоянно пока крутит стартер, ибо алгоритм тяги подсоса такой, сначала крутит стартер 1 раз, при второй попытке срабатывает соленоид подсоса, при 3 и 4 просто крутит не дергая соленоид, но если эту тягу ручками нажать, то запуск происходит с первого раза. Сделаю себе режим “Зима” поставлю переключатель и он будет отключать клемму номер 5 и подключать к ней клемму №4, так кто нибудь пробовал?

При установке нового генератора важно открутить транспортировочные болты, иначе гена будет скакать по полу и скоро развалится!

Подскажите пожалуйста. Генератор Fubag bs 8500 aes. Подключаю к дому без автоматики через реверсивные переключатель. На передней панели у меня две розетки на 32ампера одна на 37 ампер и силовые клеммы. На силовых клеммах где ноль и где фаза? Одна клемма красная другая черная. Фазная отвертка показывает что фаза на черной клемме. Это правильно? Значит красная клемма это ноль? И по синей розетке на 37 ампер три пина. Где там ноль где фаза и где земля? Заранее спасибо за ответ

У генератора нет понятия фаза/ноль. Заземлите корпус генератора и по фазной отвертке найдите фазу. Это принципиально только для контроля пламени горелки газовых котлов.

Добрый день! Купил генератор Фубаг 5500 с блоком АВР для резервного питания магазина, живу на севере где зимой морозы за -40, проблему запуска в холодное время хочу решить при помощи гибкой греющей пластины Keenovo на 100 Вт. Одна пластина будет постоянно греть картер, второй думаю обогревать аккумулятор, а блок АВР нужно обогревать? Подскажите кто сталкивался с запуском зимой будет ли работать такая схема обогрева?

Можно генератор “одеть” в теплоизоляцию, внутри поддерживать плюс.

Генератор обязательно в термобокс, тогда и 100Вт для нагрева сойдет. Также убедиться, что воздушный фильтр не бумажный, масло лить синтетику зимнюю. АВР, если отдельностоящий, особых мероприятий не требует, на крайняк проверить плату автоматики на предмет покрытия лаком китайскими товарищами.

Спасибо Большое за ответы. Заземлил генератор и фаза сразу нашлась.

Минус 40, 100 процентов не стартанет с авто режиме, ручками + эфир может быть. Минимальная температура при какой он может стартануть, говорят -15 если повезет, мой запускался при 0 -5 дальше, танцы с бубнами:)

Владею таким геной 5 лет ниразу не запустился… было около 5 случаев… 4раза вертит и ошибка. Пока тепло воздушная заслонка работает хорошо, у меня к стати отапливаемый бокс + 1000₽ в мес. Так что ищите для гены теплую подсобку, организовать выхлоп и воздушное охлаждение, проще, чем греть бокс, да при прогреве бокса один раз ошибочно выставил температуру, и познакомился с точкой росы. &#55357;&#56898;
