Где находится блок предохранителей на ВАЗ 2107, его схема и замена

Монтажный блок с предохранителями ВАЗ 2107 содержит в себе плавкие вставки и электромагнитные реле. Он обеспечивает защиту потребителей электрического тока от повреждений при возникновении коротких замыканий в цепях. Схема предохранителей ВАЗ 2107 отличается от конфигурации таких же устройств в более ранних моделях ВАЗ 2101-2106. Владельцам этого автомобиля будет полезно узнать о расположении и обслуживании усовершенствованного блока.

Расположение и схема БП

Расположение предохранителей ВАЗ 2107 с карбюратором или инжектором одинаково. Монтажный блок с плавкими вставками находится в моторном отсеке с правой стороны по ходу движения автомобиля. Блоки предохранителей изготавливались в двух вариантах, старого и нового образца, и их выбор также не зависит от системы питания машины.

Описание электрооборудования карбюраторного и инжекторного двигателя несколько отличается. Это связано с тем, что работой инжектора управляет бортовой компьютер.

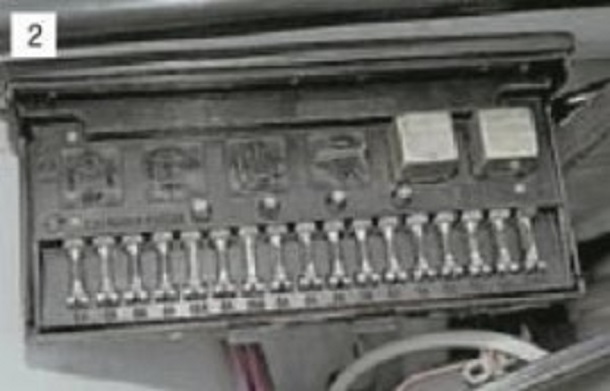

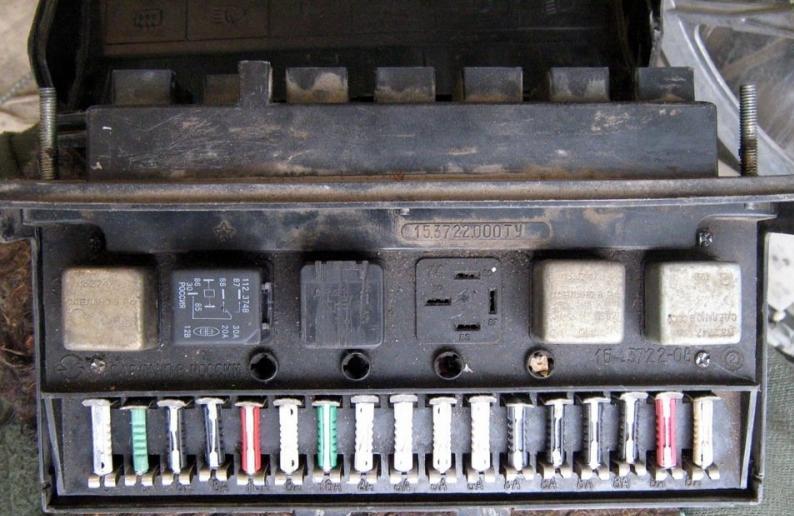

Старого образца

Монтажные блоки старого образца включают в себя 17 предохранителей и 6 электромагнитных реле. Количество последних может быть другим, это зависит от комплектации автомобиля. Плавкие вставки установлены в один ряд, имеют цилиндрическую форму, удерживаются подпружиненными контактами. Такое соединение ненадёжное, так как прохождение больших токов через предохранитель приводит к нагреву плавких вставок и пружинных контактов. В такой ситуации происходит деформация контактных ножек, поэтому приходится периодически вынимать защитные элементы, чтобы подогнуть или почистить окислившийся контакт.

Плавкие вставки, электромагнитные реле и другие компоненты установлены на двух печатных платах, которые расположены одна над другой и соединены перемычками. Такую конструкцию назвать удачной нельзя, так как это затрудняет выполнение ремонта БП. Сложности могут быть, если понадобится разъединить платы, что под силу не всем водителям. Такая необходимость появляется, к примеру, при перегорании дорожки печатной платы. Неполадка возникает, если неправильно поменять перегоревший плавкий элемент и установить предохранитель, рассчитанный на больший ток.

Блок предохранителей ВАЗ 2107

Жгуты проводов подключают к БП через разъёмы. Для того чтобы не ошибиться при подключении, они имеют разные цвета. Задняя часть БП выступает в вещевой ящик, где подключают разъёмы щитка приборов, заднего жгута проводов.

Схему предохранителей ВАЗ 2107 можно посмотреть на рисунке ниже.

Читайте также:

Какие подушки двигателя лучше поставить на ваз 2107

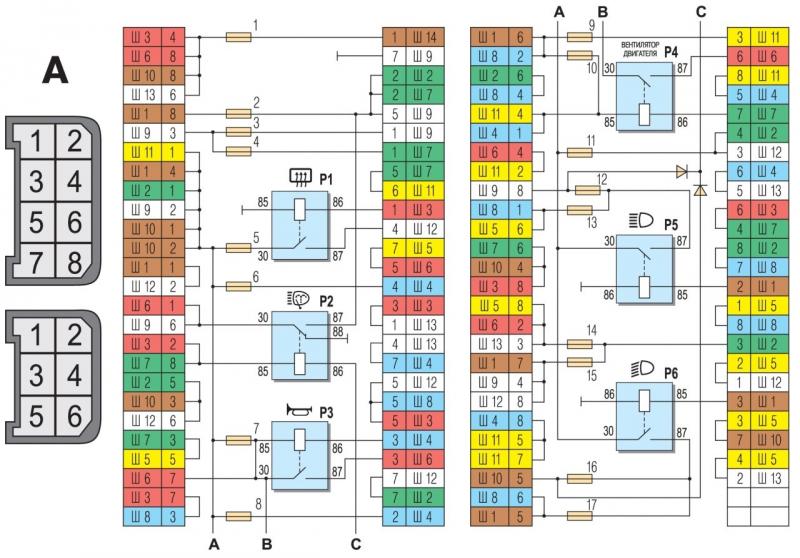

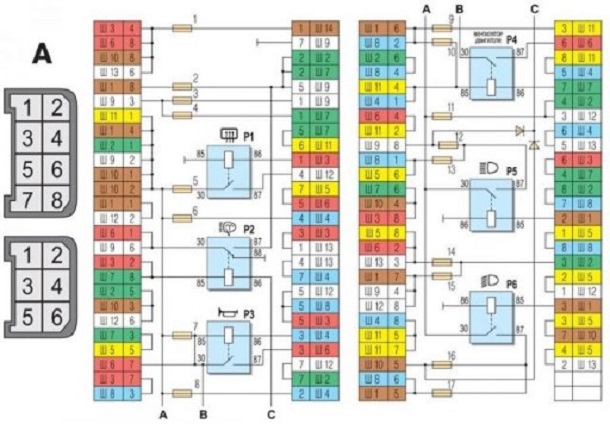

Схема блока предохранителей

Нижняя часть БП находится в моторном отсеке, где также имеются разноцветные разъёмы. Для изготовления корпуса БП используют пластическую массу. Его крышка прозрачная и имеет обозначение мест установки реле и предохранителей, их номинальный ток.

Панель предохранителей ВАЗ 2107 старого образца полностью взаимозаменяемая с новым блоком для этой машины.

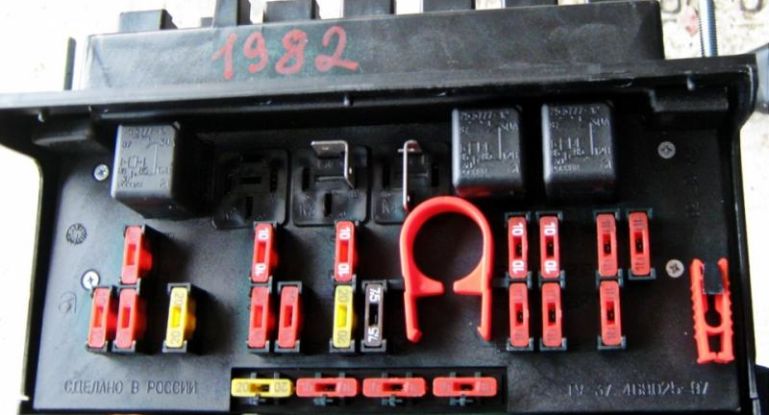

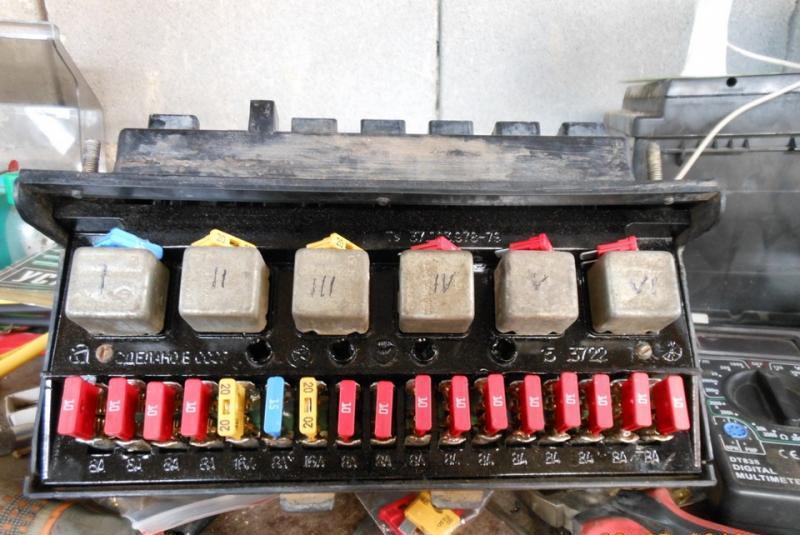

Нового образца

В блоке предохранителей нового образца плавкие вставки стали ножевыми, что повышает надёжность БП. Если в старой конфигурации предохранители были расположены в один ряд, то теперь они установлены в два ряда. Внутри корпуса блока нового образца теперь только одна печатная плата, извлекать и ремонтировать которую стало проще.

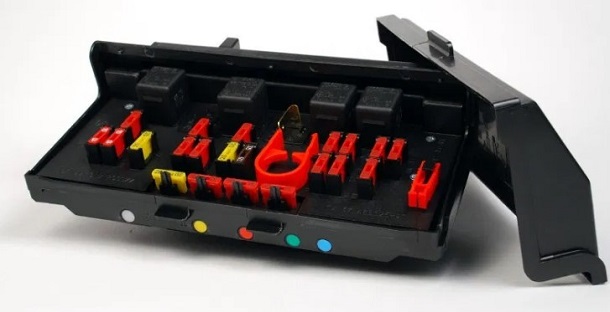

Блок новой конструкции

Количество плавких вставок, как и в старом блоке, 17 штук. Электромагнитных реле может быть также установлено 6, но в большинстве конструкций блоков с предохранителями используют всего 4 штуки. Вместо остальных реле, применяют перемычки.

Ниже представлено видео пользователя UidTrim о распиновке предохранителей.

Расшифровка

Рассмотрим более подробно назначение и номинал плавких вставок для блоков предохранителей ВАЗ 2107 двух конструкций. Для устройств старого образца они предохранители обозначены цифрами от 1 до 17, а для нового – символами от F1 до F17.

Чем отличается блок предохранителей ваз 2107 инжектор от карбюратора

Стандартный блок предохранителей ВАЗ 2107 имеет незамысловатую конструкцию и разделен на две части. Первая устанавливается в моторном отсеке, второй смонтирован под бардачком.

Читайте также:

Где находится предохранитель на печку ваз 2121

Ввиду отсутствия сложной электроники предохранители и реле, преимущественно отвечают за силовые линии и магистрали агрегатов.

На Ладе «семерке» может устанавливаться два типа монтажных блоков. В первом варианте используются устаревшие – проволочные предохранители. Второй вариант – плавкие вставки европейского образца. Здесь имеется электронная плата и если сгорела дорожка, вставить кусок провода не получится.

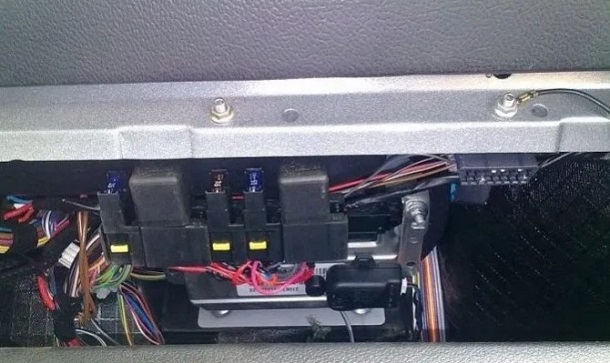

Инжекторный мотор

Конструкция основного монтажника на инжекторе не отличается. Единственная разница заключается в наличии дополнительного отсека, отвечающего за работу системы топливоподачи. Модуль устанавливается под приборкой за бардачком.

Карбюратор

Представляет эталон простоты и лаконичности. Здесь есть только основной монтажный модуль и разбросанные по салону отдельные предохранители.

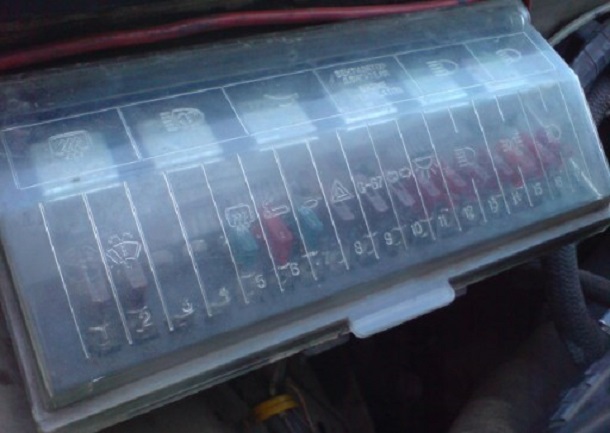

В салоне

На семерках классического и современного образца салонный блок отсутствует. В некоторых случаях, пользователи самостоятельно выполняют перенос вставок в одну панель под приборкой. В этом нет необходимости – элементы устанавливаются под обшивкой и не отличаются сложным доступом.

Преимущественно здесь монтируются предохранители, ответственные за вспомогательное оборудование и агрегаты, не имеющие отношения к силовой установке.

Под капотом

Модуль располагает вставками и реле, отвечающими за двигатель и его системы. Элементы отличаются повышенным рабочим номиналом.

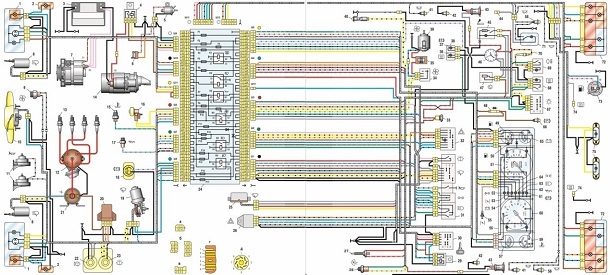

Распиновка блока

Количество выводов на машине старого образца немного отличается от инжекторной версии. Здесь отсутствуют некоторые элементы и участки цепей. Ниже имеется распиновка отдельного модуля для машин нового образца стандарта Евро 3.

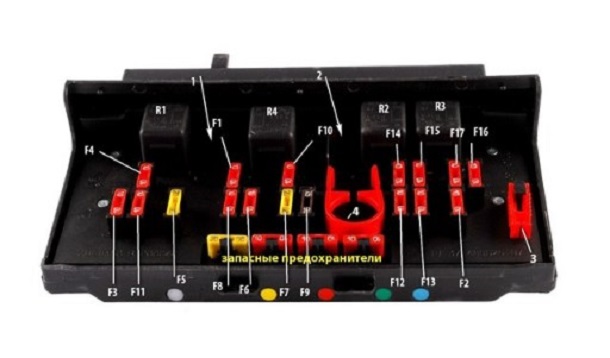

Схема блока предохранителей ВАЗ 2107

Место установки вставок на блоках старого и нового типа сильно отличается. На цветной электросхеме выше указана обновленная система. Здесь последовательность вставок отследить не получится – элементы смонтированы не по порядку. На старой модификации предохранители электрооборудования устанавливаются слева на право.

Читайте также:

Какой предохранитель сигнала ивеко 70с15

Расшифровка элементов приведена по порядку для обеих видов панелей.

Номер	Описание
1	Питание лампы заднего хода, переключатель печки, привод омывателя заднего стекла, питание реле подогрева заднего окна.
2	Дворники
3 и 4	Запас
5	Подогрев заднего стекла – при наличии
6	Прикуриватель
7	Клаксон, электровентилятор радиатора
8	Поворотники и аварийка
9	Противотуманки и в отдельных комплектациях – регулятор напряжения генератора
10	Приборка, тормоза
11	Стоп-сигнал, внутренняя подсветка салона
12/13	Лампы освещения дальнего света фар
14	Освещение номера, габариты передние справа и задние слева.
15	Габариты левый спереди и правый сзади, подсветка прикуривателя, освещение номера.
16/17	Правая и левая фара головной оптики в режиме ближнего света, обмотка реле очистителя фар.

Порядковый номер	Расшифровка
R1	Подогрев заднего стекла
R2	Дальний свет головной оптики
R3	Аналогично для ближнего освещения
R4	Подключение клаксона
1	Опционально – очистители фар
2	Релюшка вентилятора радиатора

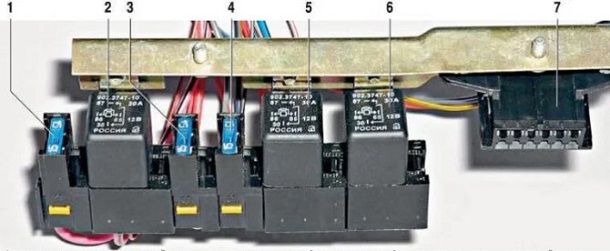

Следует выделить инжекторные доработки, где устанавливают дополнительный модуль в салоне.

Номер	Назначение
1	Цепи главного реле
2	ЭБУ
3	Топливный насос
R1	Главное реле
R2	Топливный насос
R3	Электровентилятор радиатора

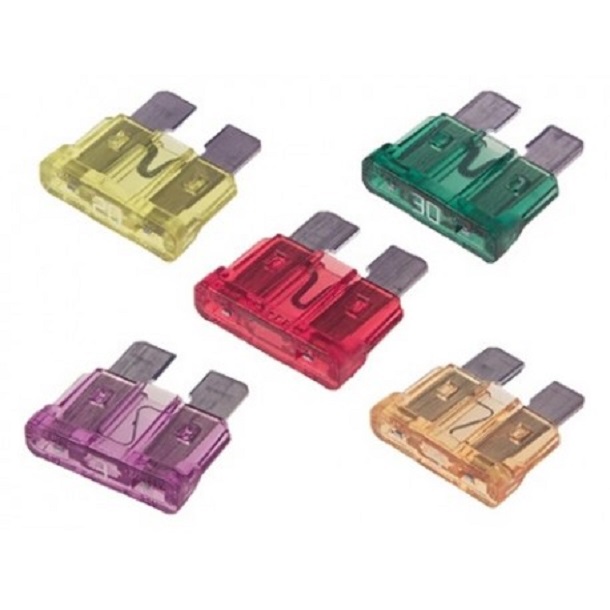

Предохранители штыревого типа

Это современное решение. Конструкция гнезда облегчает обслуживание панели и исключает сильное повреждение дорожек.

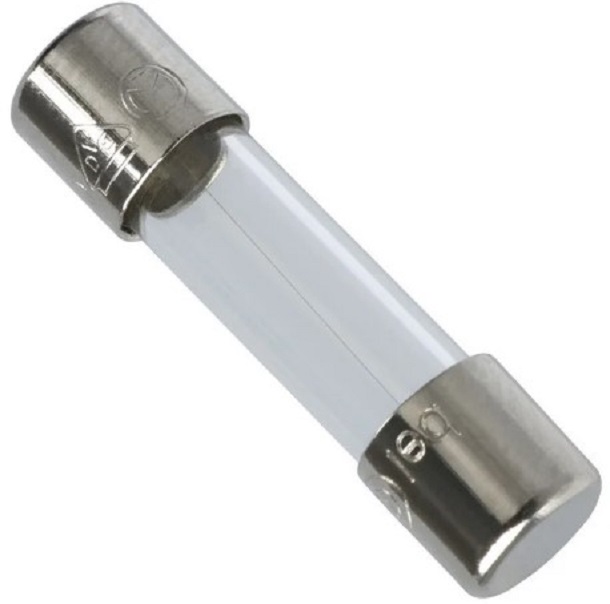

Предохранители цилиндрического типа

Отличаются не только внешним видом, а и способом установки. Устаревшая конструкция имеет множество минусов. Здесь повышается вероятность окисления гнезда и предохранительного элемента. При изнашивании подпружиненных контактов, возможно появление люфта и ослабления передачи тока.

В результате, старую панель было решено сменить на современный аналог.

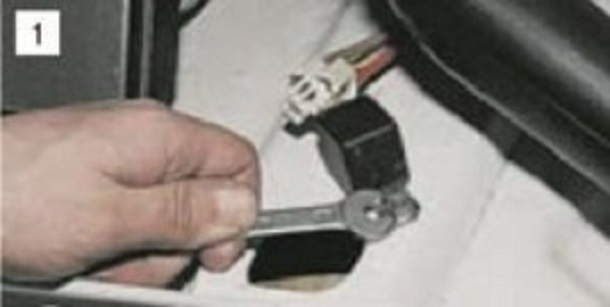

Предохранитель и реле стартера

Детали расположены на правом крыле автомобиля и подключены проводами к агрегату. Если стартер не крутит, но щелкает, следует проверить предохранитель и силовое реле устройства.

Также может не срабатывать втягивающее. Для снятия модуля потребуется полностью разобрать его. Далее открутить втягивающее от корпуса и заменить его.

Предохранитель и реле дворников Лада 2107

Биметаллический элемент дворников устанавливается на позиции 2 в подкапотном блоке. Если очистители перестали работать, смотреть нужно именно сюда. Реле находится под приборкой со стороны водителя. Если модуль не выдает паузы – это говорит о реле-прерывателе. Деталь расположена возле моторчика.

Читайте также:

Тойота королла предохранители на прикуриватель как пишется

Предохранитель и реле зарядки

Элемент располагается на правом крыле возле АКБ. Если внезапно зарядка батареи пропала, смотреть потребуется именно сюда, а только после этого влезать в генератор.

Выносное реле можно заменить простым способом. Отверткой откручиваются крепежи и реле снимается.

Генератор

Установка неплохо защищена. Трехуровневая защита не дает угробить устройство. Регулятор напряжения смонтирован внутри блока. Заменить его, не снимая деталь с машины, невозможно.

Расположение основного реле генератора стандартно для классики, оно устанавливается на левом крыле машины или на салонной переборке.

Зажигание

На машине применяется бесконтактное зажигание. На карбюраторных версиях реле катушки зажигания находится за приборкой сразу выше замка. Определить неисправности можно по тому, как ведет себя авто после проворачивания ключа.

В инжекторной версии принцип работы немного отличается. Изначально напряжение идет на главное реле (мозги машины) через предохранитель салонной панели №1 и 2. Затем происходит возбуждение реле 1.

Предохранитель и датчик заднего хода

На 5 ступке применяется стандартный датчик, установленный на кулисе. Предохранитель, питающий лампу, находится в моторном отсеке под номером 1.

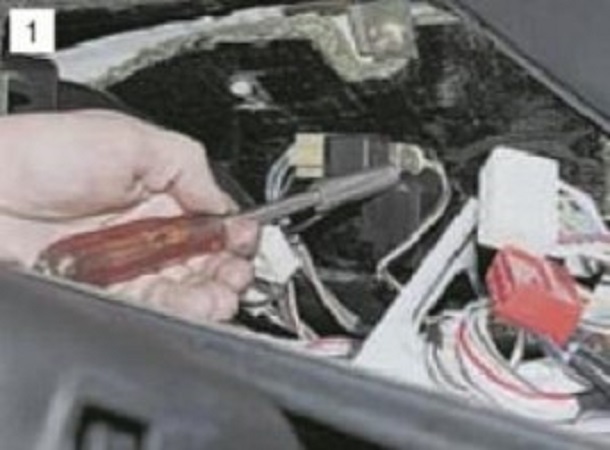

Реле поворотов

Устанавливаются здесь также, как и в большинстве классических Лад. Выключатели стоят под приборкой и прикручены к кузову на саморезы. Чтобы поменять реле потребуется демонтировать панель и раздвинуть проводку указателей.

Также распознать нахождение элементов в машине позволит их характерный звук. Отдельно следует заметить, что в некоторых машинах применяется самостоятельная переделка. Так называемая американка помогает перенести габариты в боковые лампы поворотов.

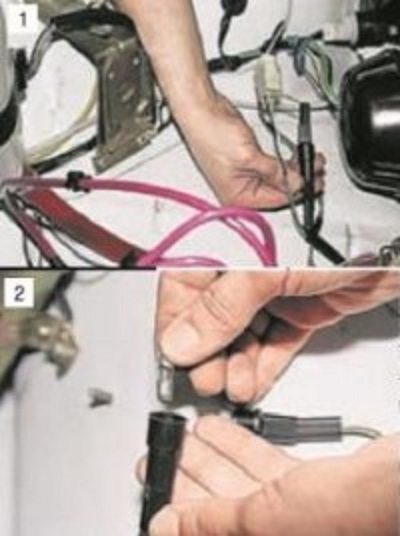

Реле стеклоочистителя

Установлено перед моторчиком с регулируемой скоростью срабатывания. Имеются две вставки за бардачком. Чтобы найти релюшку нужной конструкции достаточно знать артикул: 3747710.

Какой предохранитель отвечает за прикуриватель на ВАЗ 2107

На штатной проводке это № 6, установленный под капотом. Некоторые владельцы авто ставят плавкую вставку на отдельную магистраль. Это связано с переносом стандартного элемента или установкой дополнительного устройства.

ВАЗ 2107: предохранитель печки — где стоит

За регулировку частоты вращения вентилятора отопителя отвечает первая вставка в моторном отсеке. Если его постоянно выбивает или элемент сгорает, следует проверить параллельные магистрали, которые запитаны от плавкого элемента.

Терморезистор устанавливается в корпусе печки, а силовое реле возле нее, под приборкой.

Предохранитель бензонасоса ВАЗ 2107 и реле— где находится

На карбюраторных версиях применяется механический насос. Здесь наличие указанного элемента не предусмотрено конструктивно. В инжекторных версиях за питание топливного насоса отвечает плавкий элемент 3 дополнительной монтажной панели.

Если деталь часто перегорает, рекомендуется проверить степень окисления контактов ТН и общее состояние проводки. Также причиной может стать датчик уровня топлива.

Реле обогрева заднего стекла

В большинстве модификаций устанавливается в бороде приборки. Для доступа к ней потребуется вынуть клавишу включения обогрева и уже за ней обнаружится переключатель. Там, где прибор монтировался с завода, следует проверить элемент 1 блока.

Реле стеклоомывателя

Обычно деталь устанавливается под приборкой. Также ее можно найти на салонной переборке слева, возле бачка.

Стоп-сигнал

Роль релюшки выполняет датчик под педалью. Если элементы конструкции постоянно перегорают, цепь можно подключить через отдельный элемент. Для этого покупается дополнительный выключатель и врезается в стандартную проводку.

Аварийная сигнализация

Реле монтируется отдельно, со стороны вещевого ящика. Также можно найти в ногах водителя либо за приборным щитком.

Вентилятор охлаждения

На карбюраторных авто питается напрямую от коленвала. Ременной привод работает постоянно, пока включен мотор.

Предохранитель на часы

Ответственен элемент 6, защищающий цепи.

Какой предохранитель отвечает за панель приборов на ВАЗ 2107

Питание выполнено от вставки № 10. Сюда входит подача напряжения на все стрелки, индикаторы. Для запитки подсветки панели ответственен элемент 15.

Для фар головной оптики в режиме ближнего освещения отведены предохранители 16 и 17 для правого и левого борта. За дальний режим отвечают вставки 12/13. Реле устанавливаются возле фар, в салоне либо на переборке моторного отсека.

Магнитола

На авто с завода нет штатной акустической системы. Обычно ее подключают через свободный предохранитель в монтажном блоке или на отдельную магистраль.

Тормоза

Лампы проходят через элемент №10, установленный под капотом.

Габариты

Для работы отведено два предохранителя – 14 и 15 для левого и правого борта.

Отопитель

Информация указана в пункте «печка».

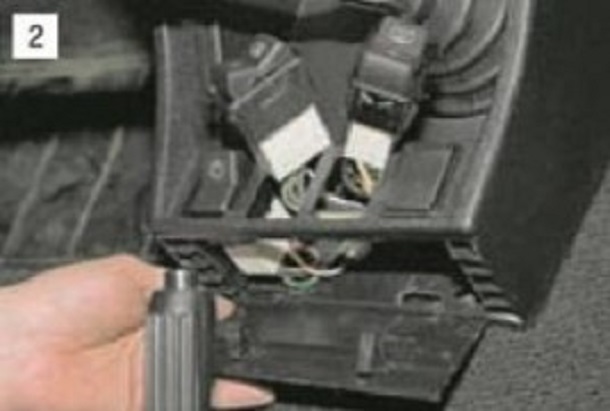

Реле противотуманных фар

Система питания ПТФ монтируется через элементы, установленные в нижней части бороды приборки. Чтобы добраться до защитных вставок потребуется демонтировать кнопку, как показано на рисунке выше.

53761 что за реле

Указанный артикул обозначает – радиатор автомобиля. Подразумевается, что реле 53761 – это элемент питания вентилятора охлаждения.

Омыватель лобового стекла

Для питания используется предохранитель 2, установленный под капотом машины.

Предохранитель ЭБУ

На инжекторных авто используется элемент №1 и 2. Вставки монтируются в дополнительном модуле за вещевым ящиком.

Реле холостого хода

Является частью конструкции ЭБУ и исполнен в едином корпусе.

Стеклоподъемники

Устанавливаются пользователями самостоятельно. Для поиска вставок и реле потребуется информация от владельца машины.

Реле форсунок ВАЗ 2107

В видимых цепях автомобиля их нет. За работу топливной системы отвечает ЭБУ и искать требуемые детали нужно в его корпусе.

Предохранитель освещения салона

Деталь устанавливается в штатной проводке под номером 11.

Предохранитель F1

Многофункциональный элемент отвечает за группу приборов:

фонари заднего хода;
переключатель отопителя;
индикатор подогрева заднего стекла;
моторы очистителя и омывателя заднего окна.

В зависимости от модификации и года выпуска авто, здесь также может устанавливаться еще несколько агрегатов.

Предохранитель F10 ВАЗ 2107

Плавкий элемент Ф10 выделяется многофункциональностью. Здесь проходят магистрали оборудования:

приборная панель;
сигнализатор зарядки АКБ;
контрольные лампы приборов;
прерыватель стояночного тормоза.

Реле на крыле

Устанавливается от 5 до 10 релюшек в зависимости от модификации. Обычно здесь есть выключатели:

стартера;
генератора;
зажигания;
насоса стеклоомывайки;
дворников;
клаксона.

Американки через реле на ВАЗ 2107

Чтобы сделать на семерке американки без конденсатора, можно использовать примитивный, но эффективный метод. Вся процедура выглядит так.

Найти двухконтактные патроны и лампочки. Все это дело нужно установить вместо стандартных гнезд поворотов.
Используя несколько отрезков проводов и клемм, подключить один плюс на габаритные огни, а второй на выводы поворотников.
Минусовая клемма кидается на кузов автомобиля.

Подобная конструкция позволяет обойти необходимость монтажа системы через реле и значительно упрощает процесс.

Проверка реле и предохранителей

Чтобы проверить элементы на наличие повреждений достаточно их визуально осмотреть. Предохранители делаются с прозрачным корпусом, что обеспечивает их легкую диагностику.

С проверкой релюшек все сложнее. Потребуется выполнить определенную процедуру.

Вынуть релюшку из посадочного места.
Подключить к управляющим контактам прибора 12 В напряжение.
Если изделие исправно, при касании плюсовой клеммы раздастся характерный щелчок. В противном случае, деталь сгорела и требуется ее заменить.

Замена плавких предохранителей

Потребуется выполнить простую процедуру.

Отключить питание от аккумулятора.
Найти нужный предохранитель в салоне или монтажном блоке.
Используя специальный пинцет вынуть поврежденный элемент из посадочного места.
Установить на его место новый элемент.

Как снять блок предохранителей

Отсоединить клеммы от аккумуляторной батареи.
Снять корпус воздушного фильтра.
Отсоединить все провода, подключаемые к монтажному блоку.
Далее нужно переместиться в салон и снять полку бардачка.
Теперь освобождается доступ к внутренним колодкам – их нужно отключить.
Последним этапом, при помощи ключа №10 откручиваются крепления, и модуль вынимается целиком, вместе с уплотнительной резинкой.

Как заменить блок предохранителей на ВАЗ 2107

Достаточно простой последовательности действий.

Демонтировать старую версию.
Установить на ее место новый блок, используя штатные клеммы и проводку.

Версии практически полностью взаимозаменяемы. При замене одного на другое в большинстве случаев наблюдается 100% совместимость.

Восстановление обрыва дорожки

Процедура выглядит так.

Разобрать монтажный блок и вынуть с него панель.
Далее нужно голую панель отмыть содовым раствором и оставить на просушку на 1-2 дня. Это поможет избавиться от окислов и грязи – будет легче работать.
Если дорожка повреждена незначительно (прогорание произошло только в одной точке), достаточно воспользоваться паяльником и спаять поврежденное место.
В случае, когда повреждения серьезные, дорожка может отслоиться. Рекомендуется использовать медные перемычки. Отрезок изолированного провода впаивается в линию вместо дорожки, и все будет работать.

В тяжелых случаях, когда повреждено большое количество дорожек или прогорела сама плата, рекомендуется панель заменить целиком.

Блок предохранителей Лады 2107 не отличается сложностью конструкции или тяжелым обслуживанием. Машина имеет минимальное количество вставок и легко обслуживается даже начинающим водителем.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Отличие блока предохранителей ваз 2107 инжектор от карбюраторной

Плавкие элементы располагаются на своеобразной электронной плате, которая на автомобиле ВАЗ находится под капотом. Там располагаются и коммутирующие реле. Если открыть капот, можно увидеть, что монтажный блок (как старого, так и нового образца) находится возле лобового стекла прямо напротив сидения пассажира.

Монтажный блок старого образца

Монтажные блоки старого образца устанавливается только на карбюраторные автомобили. Хотя на карбюратор можно установить и новый образец. Старый блок оснащён 17 плавкими предохранителями. Каждый элемент отвечает за защиту одной либо нескольких цепей. Каждый элемент отвечает за защиту одной или нескольких цепей.

Рассмотрим предназначение каждого реле. Крайнее левое реле отвечает за коммутацию цепи обогрева заднего стекла. Второе по порядку слева реле предназначается для управления цепью очистителей и омывателей фар (этот элемент присутствуеи не во всех моделях). Третий по счету элемент предназначен для коммутации цепей звукового сигнала. Предназначение четвёртого гнезда (на фото оно пустое) — для коммутации цепи мотора вентилятора охладительной системы. Например, автомобилям ВАЗ 2107 после 2000 года выпуска этот элемент не нужен. Последние два реле необходимы для управления цепями фонарей дальнего и ближнего света.

Монтажный блок нового образца

Некоторые автомобили ВАЗ 07 модели уже оснащены монтажными блоками нового образца. Новые “семерки” оснащаются подобным по размеру ящиком, только с видоизмененными плавкими элементами. Предназначение реле аналогичное с образцом старого вида. Оба устройства выполняют одинаковые функцию, однако они отличаются формой, расположением, видом элементов.

Инжектор

Существуют карбюраторные и инжекторные модели ВАЗ 7 модели. Инжекторные на сегодняшний день более распространены. Суть процесса заключается в том, что бензин под давлением подается в топливную рампу, в которой производится смешивание с очищенным воздухом в пропорции 14 к 1. При открывании клапана смесь попадает в камеру сгорания беспрепятственно (так как она всегда находится под давлением). Происходит воспламенение, и поршень совершает рабочий ход. При этом вращается коленчатый вал, и автомобиль приводится в движение.

За работу всех узлов отвечают различные датчики, которые производят замер температуры, давления, количества воздуха и бензина. Все сигналы подаются на микроконтроллерный блок управления. В нем заложен специальный алгоритм, который регулирует работу всех основных узлов и механизмов.

Составляющие двигателя ВАЗ 07 модели — это одни из самых важных считывающих устройств.

датчик скорости;
датчик распределительного вала;
система зажигания;
датчик положения заслонки;
топливные форсунки;
датчик давления топлива;
лямбда-зонд (датчик, который позволяет оценить содержание кислорода в отработанных газах).

Стоит отметить, что инжекторный ВАЗ 7 модели оснащён дополнительными предохранителями и реле (расположены в салоне машины под бардачком). В состав входят 3 плавких элемента и 3 реле. Отвечают они за защиту основного реле, электрического бензонасоса, ЭБУ двигателя. Реле стартера располагается отдельно и находится на правом брызговике в области моторного отсека.

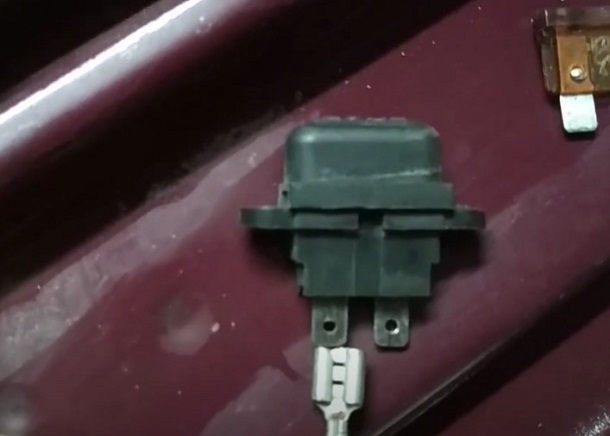

Замена плавких предохранителей противотуманных фар

На ВАЗ 2107 имеется еще один плавкий предохранитель, который отвечает за функционирование противотуманных фар. Многие автовладельцы “семерки” часто не могут найти это устройство. Расположено оно непосредственно под консольной центральной панелью. Там находится кнопка включения противотуманных фар, рядом возле которой и расположился предохранитель. Чтобы его заменить, потребуется извлечь панель. Располагается данный агрегат в круглом продолговатом контактном коробе. Для замены необходимо вынуть его и поменять на новый.

Для того, чтобы проверить или заменить плавкие предохранительные фары, необходимо выполнить следующую последовательность операций:

Выключить питание автомобиля.
Отвёрткой отсоединить выключатели из консоли в том месте, где установлена магнитола, обеспечив свободный доступ.
Вытащить пластиковую вставку на консоли отжав её отвёрткой, чтобы открылся доступ к корпусу предохранителя противотуманных фар.
Достать корпус и провести проверку или замену плавкой вставки.
Собрать все элементы и выключатели в обратной последовательности, убедиться в работоспособности противотуманных фар.

Руководство по демонтажу и замене

Меняем блок предохранителей

Замена предохранителей и реле необходима только в случае невозможности ремонта. Для демонтажа следует выполнить следующие действия:

От АКБ отсоединяется клемма массы.
Снимается корпус воздушного фильтра.
Отстыковываются все жгуты, которые подходят к БП.
Выполняется снятие полки в салоне под приборной панелью и корпус бардачка, от блока отсоединяется жгут с разъёмом.
С помощью головки на 10 откручивается крепление блока и вынимается корпус вместе с уплотнителем.
Новое устройство монтируется в обратной последовательности.

Реле играют важную роль в исправности работы системы, потому что они выполняют операции по включению или выключению необходимых функций в автомобиле.

Электромагнитные реле включения и выключения компонентов — это обычные реле. Их контакты замыкаются и размыкаются при подаче и снятии напряжения.
В специализированные реле встроен компактный электронный блок, который включает и выключает те или иные компоненты.

Чтобы проверить работоспособность реле, необходимо выполнить следующие действия:

Провод массы в автомобиле отключается от АКБ.
Реле легко вытаскивается руками.
Проводится визуальный осмотр контактов, очищаются от окислений, проверяется надёжность штыревых креплений.
Проверка работоспособности выполняется с помощью подачи питания 12В на обмотку с помощью двух отрезков проводов.
При поступлении питания должна сработать катушка, также должны замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
Реле следует заменить реле на новое в случае неработоспособности.

Распиновка блока предохранителей 2107

На фото цифрами от 1 до 6 обозначены реле или разъемы для их установки:

Управление обогревателем заднего стекла.
Управление стеклоочистителями и двигателем омывателя фар (при их наличии).
Управление звуковых сигналов (вместо реле установлена заглушка).
Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
Управление электролампами дальнего света фар.
Управление электролампами ближнего света.

Также на фото обозначены компоненты, которые выполняют различные функции защиты (от F1 до F17):

F1 защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.
F2 защищает дворников лобового стекла.
F3 в резерве.
F4 в резерве.
F5 защищает электронагреватель заднего стекла.
F6 — цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели.
F7 — предохранитель вентилятора системы охлаждения и сигнала.
F8 — цепи управления поворотников в режиме «аварийки».
F9 — защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ.
F10 защищает контрольные лампы приборной панели.
F11 — цепи включения ламп «стопов».
F12 — цепи правой фары дальнего света.
F13 — защита левой фары дальнего света и контрольной лампы.
F14 — защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека.
F15 — защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка.
F16 — правая лампа ближнего света фар.
F17 — левая лампа ближнего света фар.

Неисправности монтажного блока и ремонт

При обнаружении неисправности в электрической системе автомобиля, в первую очередь необходимо обратить внимание на монтажный блок — чаще всего поломка связана с выходом из строя отдельных его компонентов. Возможны четыре основных неисправности монтажного блока:

перегорание предохранителя;
неисправонсть реле;
перегорание или иное повреждение токопроводящих дорожек ;
повреждение или поломка контактов.

ВАЖНО. Наиболее частой причиной неисправности становится перегоревший предохранитель. Прежде чем менять предохранитель, следует выяснить причины его перегорания, нередко это происходит из-за поломки защищаемого компонента или короткого замыкания в защищаемой данным предохранителем цепи.

Неисправность реле диагностируется довольно просто: вначале нужно попытаться поменять предохранитель. Если это не помогает, — между контактами реле следует вставить проволочную перемычку — если после этого в цепи появляется ток (то есть, неисправность устраняется), то реле подлежит замене. В другом случае причину поломки искать необходимо в самой цепи. В современных монтажных блоках реле устанавливаются с помощью не требующих пайки разъемов, поэтому ремонт можно провести достаточно быстро.

Диагностика и ремонт монтажного блока как и всей электрической системы автомобиля — сложный процесс. Лучшим решением будет обратиться в автосервис или к автоэлектрику.

Где находится блок предохранителей на ВАЗ 2107

Такое расположение блока предохранителей ВАЗ 2107 не случайное, ведь именно под капотом находятся выводы основных электрических цепей этого автомобиля. Если открыть капот, то объект находится возле лобового стекла прямо напротив сидения пассажира. Где находится блок предохранителей нового образца? Как новый, так и старый, располагаются они непосредственно под капотом. Оба они имеют отличия, хотя и незначительные.

Чтобы узнать, какие же отличия между новым и старым образцом, рассмотрим оба вида.

Схема старого образца

На ВАЗ 2107 устанавливались два вида таковых электрических приспособлений. Конструктивно оба эти изделия отличаются, но в целом выполняют одну и ту же функцию. Отличается только схема расположения плавких вставок и реле, о чем сейчас узнаем детальнее.

Блок на ВАЗ 2107 старого образца устанавливался только на карбюраторные автомобили. Хотя на карбюратор можно установить и новый образец. Старый блок оснащается 17 плавкими предохранителями. Каждый элемент отвечает за защиту одной или нескольких цепей. БП старого образца изображен на фото выше, где видны плавкие элементы. Они также являются устаревающими образцами, отыскать которые с каждым годом становится проблематичнее.

Для удобства ниже представлена таблица назначения каждого элемента на автомобиле ВАЗ 2107.

В дополнение рассмотрим предназначение каждого реле. Отсчет реле начинается слева на фото ниже. Крайнее левое реле отвечает за коммутацию цепи обогрева заднего стекла. Второе по порядку слева реле предназначается для управления цепью очистителей и омывателей фар. На некоторых моделях данный элемент может отсутствовать. Третий по счету элемент предназначен для коммутации цепей звукового сигнала. Четвертое гнездо, которое на фото пустое, предназначается для коммутации цепи мотора вентилятора охладительной системы. Автомобили ВАЗ 2107 после 2000 года выпуска не нуждаются в данном элементе. Последние два реле предназначены для управления цепями фонарей дальнего и ближнего света соответственно.

Так выглядит блок предохранителей ВАЗ 2107 старого образца. Теперь рассмотрим, что представляет собой новый элемент, и какие отличия он имеет.

Схема нового БП

Автомобили ВАЗ 2107 инжектор и некоторые последние карбюраторные модели оснащаются уже новыми образцами блоков предохранителей. На фото ниже представлено такое изделие для сравнения.

Теперь разберемся с предназначением каждого реле. А предназначение каждого изделия аналогичное с образцом старого вида. Из этого следует, что оба устройства выполняют идентичные функции, а отличаются только формой, расположением и видами элементов.

Инжекторный ВАЗ 2107 оснащается дополнительным устройством предохранителей и реле, которое располагается непосредственно в салоне автомобиля под бардачком. В состав этого устройства входят 3 реле и 3 плавких элемента. Все эти устройства отвечают за защиту главного реле, ЭБУ двигателя и электрического бензонасоса. На фото ниже представлен вид этого устройства.

Часто владельцы ВАЗ 2107 задаются вопросами, а где же находится реле стартера. Данное реле не входит в блок, а располагается отдельно. Находится оно в области моторного отсека на правом брызговике.

Особенности замены изделия

Для начала требуется обесточить автомобиль, сняв при этом клемму минус.
Производится снятие корпуса воздушного фильтра.
Отыскать жгут проводов, который подведен к монтажному блоку, и отключить его.
Осуществляется демонтаж полки под торпедой.
Снимается корпус бардачка.
Отыскивается второй жгут, который подходит к БП.
Отвинчиваются крепежные болты БП, которых два.
Демонтируется изделие.
На его место монтируется новое устройство.

Дальнейшие действия обратны начальной процедуре демонтажа. Требуется присоединить коробку, закрепить ее, подключить провода и установить корпус воздушного фильтра.

Если требуется заменить плавкий элемент, то делать это необходимо с отключенной клеммой АКБ. Заменять необходимо вышедшие из строя элементы, обнаружить которые можно визуально или при помощи тестера. Заменять предохранители следует только на аналогичные по значению тока, в противном случае, это может привести к неприятным последствиям.

Работа с предохранителями не требует особых знаний и навыков, так как все сделано для того, чтобы любой автомобилист смог самостоятельно разобраться. Данный материал вам поможет в поиске неисправностей того или иного электрического устройства.

Электрическое оснащение любого автомобиля не обходится без предохранителей (плавких вставок) и ВАЗ 2107 не исключение. Благодаря этим элементам обеспечивается защита электропроводки от повреждения в случае неправильной работы или выхода из строя того или иного потребителя.

Назначение предохранителей ВАЗ 2107

Суть работы предохранителей сводится к тому, что в момент превышения проходящего через них тока происходит перегорание расположенной внутри вставки, тем самым предотвращается нагрев, оплавление и возгорание проводки. Если элемент пришёл в негодность, его необходимо отыскать и заменить на новый. Как это сделать и в какой последовательности нужно разобраться более детально.

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Эксплуатируя ВАЗовскую «семёрку» владельцы иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждый автолюбитель должен знать и ориентироваться, где установлен блок предохранителей (БП) и какую электрическую цепь тот или иной элемент защищает.

Где расположен

Блок предохранителей на ВАЗ 2107 независимо от системы питания двигателя размещается под капотом с правой стороны напротив пассажирского сиденья. Узел имеет два варианта исполнения — старый и новый, поэтому чтобы прояснить ситуацию, на каждом из них стоит остановиться более детально.

Выбор образца БП не зависит от системы питания автомобиля.

Старый вариант блока

Старый монтажный блок состоит из 17 защитных элементов и 6 реле электромагнитного типа. Количество коммутирующих элементов может отличаться в зависимости от комплектации авто. Плавкие вставки расположены в один ряд, выполнены в форме цилиндра, держатся при помощи подпружиненных контактов. При таком способе соединения надёжность контактов довольно низкая, поскольку в момент прохождения токов большой величины через предохраняющий элемент происходит не только его нагрев, но и самих пружинных контактов. Последние со временем деформируются, что приводит к необходимости извлечения предохранителей и зачистке окислившихся контактов.

Монтажный блок выполнен в виде двух печатных плат, которые установлены друг над другом и соединены посредством перемычек. Конструкция далека от совершенства, поскольку её ремонт довольно затруднителен. Обусловлено это тем, что разъединить платы не каждому под силу, а это может потребоваться в случае перегорания дорожек. Как правило, дорожка на плате перегорает вследствие установки предохранителя большего номинала, чем необходимо.

Подключение блока предохранителей к электросети автомобиля осуществляется через разъёмы. Чтобы не допустить ошибок при подсоединении, колодки выполнены разных цветов.

Задняя часть монтажного блока выступает в бардачок, где подходит разъем заднего жгута проводов и щитка приборов. Низ БП расположен под капотом и также имеет разъёмы разного цвета. Корпус блока выполнен из пластика. Крышка узла прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок.

Таблица: какой предохранитель за что отвечает

Номер предохранителя (номинальный ток)*	Назначение предохранителей ВАЗ 2107
F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047).
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107.
F3/4 (8А/10А)	Резервные.
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты).
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы.
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей).
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза.
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп-сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар.
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар.
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа.
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика.
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар.
F17 (8А/10А)	Ближний свет (левая фара).
* В знаменателе для предохранителей ножевого типа

Блок нового образца

Преимущество БП нового образца сводится к тому, что узел избавлен от проблемы пропадания контакта, т. е. надёжность такого устройства заметно выше. Плюс ко всему используются не цилиндрические предохранители, а ножевые. Элементы устанавливаются в два ряда, а для их замены используется специальный пинцет, который постоянно находится в БП. При отсутствии пинцета вышедший из строя предохранитель можно извлечь при помощи небольших пассатижей.

Оценить состояние предохранителей можно по внешнему виду, поскольку деталь выполнена из прозрачного пластика. Если плавкая вставка перегорела, то это легко выявить.

Внутри нового блока установлена всего одна плата, что позволяет заметно проще проводить ремонт узла. Количество предохраняющих элементов в новом устройстве аналогично старому. Реле может устанавливаться 4 или 6 штук, что зависит от комплектации авто.

В нижней части блока располагается 4 запасных предохранителя.

Как снять монтажный блок

Иногда может требоваться демонтаж блока предохранителей для его ремонта либо замены. В этом случае нужно подготовить следующий перечень инструментов:

ключ на 10;
торцевую головку на 10;
вороток.

Порядок работ по снятию монтажного блока следующий:

Сдёргиваем минусовую клемму с АКБ.
Для удобства убираем корпус воздушного фильтра.
Снимаем разъёмы с проводами, подходящие к монтажному блоку снизу.

Видео: как снять блок предохранителей на ВАЗ 2107

Ремонт монтажного блока

После демонтажа БП для обнаружения проблемных участков и ремонта либо замены печатной платы потребуется полностью разобрать узел. Выполняем процедуру следующим образом:

Восстановление обрыва дорожки

При обнаружении перегоревшей токопроводящей дорожки на печатной плате необязательно менять последнюю — можно попытаться её восстановить. Для работы понадобится минимальный набор инструментов и материалов:

паяльник 40–60 Вт;
припой;
кусочек провода;
нож.

В зависимости от характера повреждения восстановление проводим в следующем порядке:

Видео: ремонт блока предохранителей ВАЗ 2107

Проверка реле

Для проверки реле их извлекают из посадочных мест и оценивают состояние контактов по внешнему виду. При обнаружении окислений необходимо выполнить чистку ножом или мелкой наждачкой. Работоспособность коммутирующего элемента проверяют двумя способами:

заменой на новую деталь;
подачей напряжения на обмотку.

В первом случае всё просто: на место проверяемого реле устанавливают новое или заведомо исправное. Если после таких действий работоспособность детали восстановилась, то старое реле пришло в негодность и требует замены. Второй вариант предполагает подачу питания на обмотку реле от АКБ и прозвонку мультиметром, замыкается ли контактная группа или нет. В случае отсутствия коммутации деталь подлежит замене.

Реле можно попытаться отремонтировать, но действия будут неоправданны в силу низкой стоимости прибора (около 100 р.).

Блок предохранителей в салоне

Несмотря на отсутствие различий между монтажными блоками «семёрок» с карбюраторным и инжекторным мотором, в оснащении последних используется дополнительный блок, который установлен в салоне под бардачком. Блок состоит из колодок с реле и предохранителей:

главное реле;
реле топливного насоса;
реле вентилятора.

Предохранители предназначены для защиты:

главного реле;
электрического бензонасоса;
электронного блока управления двигателем.

Как снять БП

Для замены коммутирующих приборов и предохранителей системы управления силовым агрегатом, необходимо снять кронштейн, на котором они закреплены. Для этого выполняем следующие действия:

Снимаем минусовую клемму с аккумулятора.
Ключом на 8 откручиваем две гайки, которыми кронштейн крепится к кузову.

Поскольку в дополнительном блоке отсутствует какая-либо печатная плата, то и восстанавливать в нём нечего, кроме замены установленных в нём элементов.

Ознакомившись с назначением блока предохранителей на ВАЗ 2107 и пошаговыми инструкциями по его демонтажу и ремонту, отыскать и устранить неисправность не составит особых проблем даже для начинающих автовладельцев. Важно следить за состоянием предохранителей и своевременно производить замену вышедших из строя элементов на детали такого же номинала, что избавит от необходимости более серьёзного ремонта.

Чем же отличаются монтажные блоки на ВАЗ-2104, 2105 и 2107.

Есть его копия, но с другим расположением предохранителей (фото нет).

Все блоки для классики различаются подключением предохранителя 9, подключением обмотки реле Р4, а также наличием/отсутствием контактов на релюшки Р3 и(или) Р4. И начнём:

Изменения с предохранителем 9

До 1988 года задние туманки питались от предохранителя 17 (ближний свет) через Ш1/5. С 1988 года (когда в приборах 2107 указатель давления масла заменили на эконометр, подсветку бардачка подключили к габаритам и т.п.) кнопку задних туманок подключили к кнопке габаритов, а предохранитель повесили болтаться рядом с кнопкой.

Значит, если при замене блока пропал заряд (стоит старый генератор Г-222), мы оранжевый провод от Ш11/3 подсоединяем к оранжевому который рядом — Ш11/4, и регулятор будет питаться вместе с приборами и поворотниками.

Отличие в подключении вуковых сигналов

Значит, если в старом блоке вместо реле Р3 стояла перемычка, мы ставим её в новый блок, и наоборот — если стояло реле, то и в новом блоке должно быть реле.

Отличия в подключении вентилятора двигателя

На старых машинах вентилятор управлялся реле Р4. Оно включалось если включено зажигание при подаче минуса от датчика через Ш7/7 и подавало плюс на вентилятор через Ш6/6.

или релюшкой управляемой инжектором ЕВРО-2

На ВАЗ-2107 до 1988 года выпуска используются Ш2/8 и Ш8/7 (соединены вместе) для указателя давления масла. А Ш10/4, Ш7/6 и Ш3/8 используются для индикации износа тормозных колодок (при поднятом ручнике лампа мигает, а при износе когда нажата педаль и датчик соединялся с тормозным диском лампочка загоралась постоянным светом).

И вот на современных машинах с системой токсичности ЕВРО-3, стоит монтажный блок где обмотка реле вентилятора подключена к цепям износа колодок и указателя давления масла, которые идут к инжектору

Реле и предохранители

Нумерация контактов в разъёмах

Схемы раннего и позднего блоков

Есть блок где реле 2 не фароочистителей, а стартера. Схемы нет.

Монтажный блок предохранителей и реле цифра 5

С открытой крышкой он выглядит вот так

Расположение предохранителей и реле ВАЗ 2107

На автомобилях более раннего выпуска устанавливался старый блок предохранителей

Предохранители ВАЗ 2107 старого образца

Номер предохранителя (номинальный ток)*

Назначение предохранителей ВАЗ 2107

Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)

Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107

Нагревательный элемент обогрева заднего стекла и его реле (контакты)

Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы

Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.

Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.

Дальний свет (правая фара). Обмотка включения реле очистителей фар

Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа

Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика

Ближний свет (правая фара). Обмотка включения реле очистителя фар

Ближний свет (левая фара)

* В знаменателе для предохранителей штыревого типа

Расположение реле и плавких предохранителей штыревого типа в монтажном блоке:
Реле включения обогрева заднего стекла.
Реле включения очистителей и омывателей фар.
Реле включения звуковых сигналов (установлена перемычка).
Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
Реле включения дальнего света фар.
Реле включения ближнего света фар.

Предохранители ВАЗ 2107 инжектор

Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком.

Вот так выглядит блок

Примечание: На автомобилях ваз 2107 с ЭБУ M1.5.4N и Январь-5.1.3 установлены предохранители F1 и F2 номиналом 15А.

Замена предохранителей ВАЗ 2107

Замена предохранителей в монтажном блоке. Открываем крышку монтажного блока. Порядковые номера штыревых предохранителей указаны на нижней стороне крышки и на панели блока. Там же, на крышке, нанесены символы защищаемых цепей. В монтажном блоке старого образца, которым комплектуется часть автомобилей, предохранители размещены по порядку номеров слева направо. Состояние предохранителя штыревого типа видно через окошечко сверху.

Для замены предохранителей и реле ВАЗ 2107 в монтажном блоке предусмотрены специальные пласмасовые съемники (пинцет), если его нет, то для замены предохранителей вам понадобятся пассатижи.

Замена дополнительного предохранителя очистителя фар

Предохранители очистителей фар защищают обмотку электродвигателей. Они расположены на проводах рядом с моторедукторами.

Предохранитель противотуманных фар.

Расположен в салоне. Поддев отверткой вынимаем два средних выключателя из панели радиоприемника.

отверткой отжимаем два фиксатора

Вынимаем корпус предохранителя отворачиваем крышку и меняем предохранитель

Реле зажигания, реле указателей поворота и аварийной сигнализации ВАЗ 2107

Расположено в салоне за щитком приборов

Чтобы заменить реле, необходимо снять щиток приборов, и головкой на 10 открутить гайку удерживающую реле

Реле включения стартера ВАЗ 2107

Реле 113.3747 или 90.3747-10 расположено в моторном отсеке на правом брызговике

Реле очистителя ветрового стекла.

Где находится. Реле ветрового стекла PC-514 расположено под панелью приборов со стороны водителя и прикручено к кузову двумя винтами.

Чтобы добраться, поддев отверткой снимаем левую обивку боковины

Крестообразной отверткой отворачиваем два самореза крепления реле.

Разъем реле находится в приборной панели рядом с регулятором гидрокорректора фар. К нему можно подобраться снизу приборной панели.

Важно не ошибиться с соединительной колодкой

Замена блока предохранителей ВАЗ 2107

Для удобства снимаем корпус воздушного фильтра.

Отсоединяем колодки проводов подключенные к блоку снизу

На корпусе блока нанесены цветные метки, соответствующие цвету подсоединеных разъемов, поэтому в дополнительной маркировке нет необходимости

Дальнейшую работу проводим из салона

Снимаем полку, установленную под приборной панелью, вынемем корпус вещевого ящика.

Блок предохранителей на ваз 2107 — что за что отвечает, обозначения

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Предохранители и реле ВАЗ 2107. Расположение. Описание.

Расположение

Монтажный блок предохранителей и реле находится в моторном отсеке на задней стенке, справа, напротив сиденья для пассажира.

Предохранители штыревого типа

F1 (10А)

Электродвигатель отопителя
Лампы света заднего хода
Сигнализатор включения обогрева заднего стекла
Реле включения обогрева заднего стекла (обмотка)

F2 (10А)

Электродвигатель очистителя и омывателя ветрового стекла
Электродвигатель очистителя и омывателя фар
Реле очистителя ветрового стекла
Реле очистителя и омывателя фар

F3 (10А)

Резервный

F4 (10А)

Резервный

F5 (20А)

Элемент обогрева заднего стекла и реле включения обогрева

F6 (10А)

Прикуриватель
Штепсельная розетка для переносной лампы
Часы

F7 (20А)

Звуковые сигналы
Реле сигналов
Реле электровентилятора охлаждения радиатора (контакты)
Электродвигатель вентилятора охлаждения радиатора

F8 (10А)

Выключатель аварийной сигнализации с контрольной лампой
Реле-прерыватель указателей поворотов и аварийной сигнализации
Сигнализатор указателей поворотов (в режиме аварийной сигнализации)
Указатели поворотов (в режиме аварийной сигнализации)

F9 (10А)

Регулятор напряжения генератора
Лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

Указатели поворота (в режиме указания поворота)
Реле-прерыватель указателей поворота
Сигнализатор указателей поворота
Система управления пневмоклапаном
Тахометр
Указатель топлива
Сигнализатор резерва топлива
Сигнализатор включения стояночного тормоза
Сигнализатор недостаточного давления масла в системе смазки двигателя
Указатель температуры охлаждающей жидкости
Вольтметр
Сигнализатор аварийного состояния рабочей тормозной системы
Сигнализатор заряда аккумуляторной батареи
Сигнализатор прикрытия воздушной заслонки карбюратора
Реле электровентилятора (обмотка)
Термовыключатель электровентилятора
Обмотка возбуждения генератора (генератор 37.3701)

F11 (10А)

Плафон освещения салона
Лампы стоп-сигнала
Лампа освещения багажного отделения

F12 (10А)

Дальний свет фар (правая фара)
Реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

Дальний свет фар (левая фара)
Сигнализатор включения дальнего света

F14 (10А)

Передний габаритный огонь (левая блок-фара)
Задний габаритный огонь (правый фонарь)
Фонари освещения номерного знака
Подкапотная лампа
Сигнализатор включения габаритного огня

F15 (10А)

Передний габаритный огонь (правая блок-фара)
Задний габаритный огонь (левый фонарь)
Лампа освещения прикуривателя
Лампа освещения приборов
Лампа освещения вещевого ящика
Часы (лампа освещения)

F16 (10А)

Ближний свет фар (правая блок-фара)
Реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (10А)

Ближний свет фар (левая блок-фара)

F18

Запасной

F19

Запасной

F20

Запасной

F21

Запасной

Предохранители цилиндрического типа

F1 (8А)

Электродвигатель отопителя
Лампы света заднего хода
Сигнализатор включения обогрева заднего стекла
Реле включения обогрева заднего стекла (обмотка)

F2 (8А)

Электродвигатель очистителя и омывателя ветрового стекла
Электродвигатель очистителя и омывателя фар
Реле очистителя ветрового стекла
Реле очистителя и омывателя фар

F3 (8А)

Резервный

F4 (8А)

Резервный

F5 (16А)

Элемент обогрева заднего стекла и реле включения обогрева

F6 (8А)

Прикуриватель
Штепсельная розетка для переносной лампы
Часы

F7 (16А)

Звуковые сигналы
Реле сигналов
Реле электровентилятора охлаждения радиатора (контакты)
Электродвигатель вентилятора охлаждения радиатора

F8 (8А)

Выключатель аварийной сигнализации с контрольной лампой
Реле-прерыватель указателей поворотов и аварийной сигнализации
Сигнализатор указателей поворотов (в режиме аварийной сигнализации)
Указатели поворотов (в режиме аварийной сигнализации)

F9 (8А)

Регулятор напряжения генератора
Лампы задних противотуманных фонарей и их сигнализатор

F10 (8А)

Указатели поворота (в режиме указания поворота)
Реле-прерыватель указателей поворота
Сигнализатор указателей поворота
Система управления пневмоклапаном
Тахометр
Указатель топлива
Сигнализатор резерва топлива
Сигнализатор включения стояночного тормоза
Сигнализатор недостаточного давления масла в системе смазки двигателя
Указатель температуры охлаждающей жидкости
Вольтметр
Сигнализатор аварийного состояния рабочей тормозной системы
Сигнализатор заряда аккумуляторной батареи
Сигнализатор прикрытия воздушной заслонки карбюратора
Реле электровентилятора (обмотка)
Термовыключатель электровентилятора
Обмотка возбуждения генератора (генератор 37.3701)

F11 (8А)

Плафон освещения салона
Лампы стоп-сигнала
Лампа освещения багажного отделения

F12 (8А)

Дальний свет фар (правая фара)
Реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (8А)

Дальний свет фар (левая фара)
Сигнализатор включения дальнего света

F14 (8А)

Передний габаритный огонь (левая блок-фара)
Задний габаритный огонь (правый фонарь)
Фонари освещения номерного знака
Подкапотная лампа
Сигнализатор включения габаритного огня

F15 (8А)

Передний габаритный огонь (правая блок-фара)
Задний габаритный огонь (левый фонарь)
Лампа освещения прикуривателя
Лампа освещения приборов
Лампа освещения вещевого ящика
Часы (лампа освещения)

F16 (8А)

Ближний свет фар (правая блок-фара)
Реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (8А)

Ближний свет фар (левая блок-фара)

F18

Запасной

F19

Запасной

F20

Запасной

F21

Запасной

Реле включения обогрева заднего стекла

Реле очистителя и омывателя фар

Реле включения звуковых сигналов

Реле включения электровентилятора охлаждения (с 2000 года не используется)

Реле включения дальнего света фар

Реле включения ближнего света фар

Назначение предохранителей ВАЗ 2107. Блок предохранителей

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ВАЗ 2107

БЛОК ПРЕДОХРАНИТЕЛЕЙ ВАЗ 2107 ИНЖЕКТОР И КАРБЮРАТОР

ГДЕ РАСПОЛОЖЕН

Выбор образца БП не зависит от системы питания автомобиля.

СТАРЫЙ ВАРИАНТ БЛОКА

ТАБЛИЦА: КАКОЙ ПРЕДОХРАНИТЕЛЬ ЗА ЧТО ОТВЕЧАЕТ

Номер предохранителя (номинальный ток)*	Назначение предохранителей ВАЗ 2107
F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047).
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107.
F3/4 (8А/10А)	Резервные.
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты).
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы.
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей).
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза.
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп-сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар.
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар.
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа.
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика.
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар.
F17 (8А/10А)	Ближний свет (левая фара).
* В знаменателе для предохранителей ножевого типа

БЛОК НОВОГО ОБРАЗЦА

В нижней части блока располагается 4 запасных предохранителя.

КАК СНЯТЬ МОНТАЖНЫЙ БЛОК

ключ на 10;
торцевую головку на 10;
вороток.

Порядок работ по снятию монтажного блока следующий:

Сдёргиваем минусовую клемму с АКБ.
Для удобства убираем корпус воздушного фильтра.
Снимаем разъёмы с проводами, подходящие к монтажному блоку снизу.

ВИДЕО: КАК СНЯТЬ БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ВАЗ 2107

РЕМОНТ МОНТАЖНОГО БЛОКА

ВОССТАНОВЛЕНИЕ ОБРЫВА ДОРОЖКИ

паяльник 40–60 Вт;
припой;
кусочек провода;
нож.

В зависимости от характера повреждения восстановление проводим в следующем порядке:

ВИДЕО: РЕМОНТ БЛОКА ПРЕДОХРАНИТЕЛЕЙ ВАЗ 2107

ПРОВЕРКА РЕЛЕ

заменой на новую деталь;
подачей напряжения на обмотку.

Реле можно попытаться отремонтировать, но действия будут неоправданны в силу низкой стоимости прибора (около 100 р.).

БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ

главное реле;
реле топливного насоса;
реле вентилятора.

Предохранители предназначены для защиты:

главного реле;
электрического бензонасоса;
электронного блока управления двигателем.

КАК СНЯТЬ БП

Снимаем минусовую клемму с аккумулятора.
Ключом на 8 откручиваем две гайки, которыми кронштейн крепится к кузову.

Поскольку в дополнительном блоке отсутствует какая-либо печатная плата, то и восстанавливать в нём нечего, кроме замены установленных в нём элементов.
