Блок предохранителей сузуки сплэш
Большинство цепей питания электрооборудования японского хэтчбека защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в моторном отсеке и салоне.
Информация по схемам актуальна для моделей Сузуки Свифт 3-го поколения (ZC) 2WD&4WD 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.
В салоне
Монтажный блок находится под приборной панелью, около стойки.
| Схема предохранителей в салонном блоке Свифт (тип 1) | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Не используется | 15 |
| 2 | Катушка зажигания | 10 |
| 3 | Фонарь заднего хода | 10 |
| 4 | Комбинация приборов | 15 |
| 5 | Боковые зеркала заднего вида | 15 |
| 6 | Разъем для подключения дополнительного оборудования, предохранитель прикуривателя | 15 |
| 7 | Стеклоподъемники | 30 |
| 8 | Стеклоочиститель и омыватель | 15 |
| 9 | Электроусилитель руля | 10 |
| 10 | SRS | 15 |
| 11 | ABS (тормоза АБС) | 10 |
| 12 | Габаритные огни | 10 |
| 13 | Нет | — |
| 14 | Замки дверей | 20 |
| 15 | — | |
| 10 | ||
| 16 | Стартер | 10 |
| 17 | Обогреватель передних сидений | 15 |
| 18 | Отопитель | 10 |
| 19 | 15 | |
| 15 | ||
| 20 | Магнитола, освещение салона | 15 |
| 21 | Обогреватель стекла задней двери | 20 |
| 22 | Звуковой сигнал | 15 |
| 23 | — | |
| 10 | ||
| 24 | — | |
| (Модели с правым рулем) «Таймер» отключения привода стеклоподъемников | 20 |
| Схема элементов в салонном блоке (тип 2) | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Ремень безопасности | 30 |
| 2 | Таймер электрических стеклоподъемников | 20 |
| 3 | Замок рулевой колонки | 15 |
| 4 | Обогреватель заднего стекла | 20 |
| 5 | Люк | 20 |
| 6 | DRL | 10 |
| 7 | Обогреватель наружных зеркал | 10 |
| 8 | Сигнал запуска | 7,5 |
| 9 | Розетка для дополнительного оборудования 2 | 15 |
| 10 | Электрический стеклоподъемник | 30 |
| 11 | Аварийная сигнализация | 10 |
| 12 | BCM | 7,5 |
| 13 | Катушка зажигания | 15 |
| 14 | Модуль управления системы ABS | 10 |
| 15 | прикуриватель свифт | 15 |
| 16 | Контроллер A-STOP | 10 |
| 17 | Звуковой сигнал | 15 |
| 18 | Стоп-сигнал | 10 |
| 19 | Подушка безопасности | 10 |
| 20 | Фонарь заднего хода | 10 |
| 21 | Очиститель / омыватель | 15 |
| 22 | Передний стеклоочиститель | 30 |
| 23 | Потолочный плафон | 10 |
| 24 | 4WD | 15 |
| 25 | Задние противотуманные фонари | 7,5 |
| 26 | Запасной | |
| 27 | Зажигание — 1-й сигнал | 7,5 |
| 28 | Радио 2 | 15 |
| 29 | Розетка для дополнительного оборудования 3 | 10 |
| 30 | Радио | 15 |
| 31 | Задний фонарь | 10 |
| 32 | D/L | 20 |
| 33 | Круиз-контроль | 7,5 |
| 34 | Измерительный прибор | 10 |
| 35 | Зажигание — 2-й сигнал | 7,5 |
| 36 | Подогрев сидений | 20 |
В моторном отсеке
Блок расположен около стойки, с левой стороны подкапотного пространства.
Только что у друга возникла нужда разобраться, где находится предохранитель Suzuki Сплэш в машине. Не сложно было найти, в этом видео можно увидеть где расположен предохранитель Suzuki Сплэш.
Комментарии и уточнения где находится предохранитель Suzuki Splash
отличная идея снимать видос при включенном двигателе!
Спасибо огромное! Видео дельное 5+
обзор интересный спасибо, много полезного почерпнул НО. много трындежа не по существу
Сколько заплатили за это кино
Добрый день! Как всегда интересно и познавательно! Могли бы Вы сделать видео о гранд витаре 2000года SQ416V? У меня 3d автомат. Очень хотелось бы узнать Ваше мнение и опыт обслуживания. Спасибо.
Читайте также:
Привет Дима как дела у меня вот это вчера отрегулировал но она сейчас оборот держит на малый но с утра машина не заводится я хочу его заменить китайски пайдёт или обязательно надо купит фирмынный
Я хочу видеть как Антошка упал с тактика
Важное уточнение или итог: на 20тыс. пробега торцы пружины (главный источник скрипа) не смазали- они в начале видео с родной белой смазкой.Компенсатор считай тоже. На 50 тыс.уже всё и густо. Сейчас 63 тыс.-тишина!
рейка то от какой машины епто
У меня на октавии А5 1,8 TSI появились вибрации при скорости свыше 100 км На двигателе чек не загорается, в сервисе говорят естественный износ, компьютерная диагностика ничего не показала, расход топлива не увеличился. Может быть проблема в коленвале, шрус или подшипниках? Посоветуйте где можно найти нормальную диагностику в Москве? Подробнее об этом снял ролик, дополню его очередным роликом, тогда, когда данную проблему удастся решить.
Спасибо. Грамотное видео.
здраствуйте у меня вопрос после долгой зимы я хотел завести скутер но по причине акумулятора не мог и купил новый по ошибке не прваильно соеденил провода акумулятопа и у меня что то згорело в части рулья и двигателя что это моджет быть и что надо зделать обратно что бы завести
отличная идея снимать видос при включенном двигателе!
ГИМОР ВООБЩЕ ПОХ.. ХОТЬ ПУСТЬ НЕ ГОРИТ
А если в штатные противотуманные фары поставить ксенон, за это права не лишают?
у меня на нексии н 150 11г.в. с завода вся прокладка стоит на синем герметике по кругу!
Так а че ‘все’? А масло залить.
За видео спасибо. Но не пойму зачем это делать?
Поставил себе теперь не могу отключить. С этого режима лампочки сгорают за 5-6 мес.
. интересно место протекания головки? (фото) Насколько реально заварить, ведь это алюм.?
А я уже по второму кругу меняю лампочки подсветки обогрева сидений.
просто и надежно
Владимир Здравствуйте!У меня мтиз2003г 0,8 движок.Проблема такая.После ремонта (чистка дроссельной заслонкой,регулиро вка клапанов,замена масла,ремень ГРМ,фильтров)звук идёт под капотом(гремит), проехав метров500 загорается чек обороты спада т ощущение что заглохнет.На что обратить внимание? Спасибо.
-
Читайте также:
Кому интересно, у меня возникла необходимость понять, где находится блок предохранителей Suzuki Splash в автомобиле. Поискал и нашел, в этом видео-ролике четко видно где расположен блок предохранителей Suzuki Splash.
Комментарии к теме где находится блок предохранителей Suzuki Splash
Так интересно смотреть видео когда ты говоришь тихо а музыка играет громко, смысл ее вообще накладывать??
на понимаю почему надо сливать с коробки, если в мануале написано-у 4wd сливать с раздатки.
Что это за машина?
Ты . эти . лампы проработали ни делю и начисляя блым блым говно эти лампы
Загорелся чек,что делать?Бежать науй и пересаживаться на копейку)
гаевый смешной) ‘грубо говоря’
здравствуйте Дмитрий! я поменял дпдз, выставил все по мануалу, собрал все обратно, завожу, рхх сразу держат обороты 0.2 но не глохнет! вопрос что я сделал не правильно?
Мне насрать как гантошка упал с тактика!
-
Читайте также:
Поменял габариты на лампочки от Филипс, очень нравится.
А піддон не знімаєте
Бро ответь как ты это вылечил? У меня таже фигня только тухнет тахометр
Молодец подробно разборчиво обьесняет
неплохо еще пистончики при до начала работы на подменку
Спасибо, за видео! У меня свифт следующего поколения. там все точно также. Все не сложно (я первый раз лампочки в жизни менял). Маленько затруднение с железкой-держалкой в конце, которая лампочку держит. Ее надо придавить и куда-то то ли вверх, то ли вниз и при этом сдвинуть (не помню уже куда). Она там как на крючочек петелькой цепляется. Ну это надо на ощупь немного потыкаться. Прижимается лампочка этой железкой проще чем отжималась.
Очень хорошие видео!! Спасибо. Но в дальней ночной дороге без регулировки яркости, быстро устают глаза!
нахрена пол машины разбирать чтоб шаровые сбить Лишний геморой
Масла в цилиндр капнуть и без свечи погонять простая истина после ремонта
. какая то, а регулировать то как?
Кариста твоя Дружище платная, 3 косаря в год, нах., Такую программу! Ты хоть сумму озвучил бы, а то народ в заблуждения впадают!
Привет! Вопрос противотуманки стоят от европейца? С поворотниками? И ещё подскажите есть ли подкрылки на раф4 второй? В нете не нашёл. Спасибо за Ваши видео
Я покупал насосик за 120 рублей посмотрите на моем канале
Вибрация ушла полностью, нужно проверить все подушки, их 3 шт и ещё свечи поменять. Свечи брал denso иридевые каталожный номер ITV20 4 2600 руб 4 штуки
Перестал включаться вентилятор охлаждения.Сегодня снял контакты с датчика включения вентилятора и сомкнул их между собой,реле щёлкает а вентилятор не вращается.Завтра буду искать причину.
Я просто отключил подачу антифриза в камеру клапана холостого хода с 2008 года и до сих пор так ездию, разницы не заметил.
молодцы, свсе по делу.
Сажает на герметик, и молчит. Рабочие поверхности не смазанны. Полчу уже что кардан вывесил на всю глубину, привет подшипникам. Метки ка кардане не ставят. За то обратный молоток финдиперсовый 🙂 мы то все по гаражному или саморезом или шилом
Эти предохранители расположены между основным и вторичными предохранителями и предназначены для защиты групп электрических нагрузок.
Эти предохранители предназначены для защиты отдельных электрических цепей.
Предохранители в моторном отсеке
При перегорании главного или первичного предохранителя обратитесь к дилеру SUZUKI для проверки электрооборудования автомобиля.
Используйте только фирменные запасные компоненты SUZUKI. В избежание возгорания, а также повреждения электрооборудования запрещается использовать проволочные перемычки для временного устранения неисправностей.
Следите за тем, чтобы в блоке предохранителей всегда находились запасные предохранители и клещи для их замены.
Предохранители под приборной панелью
Коробка предохранителей расположена под приборной панелью со стороны водителя.
Для снятия крышки коробки предохранителей потяните крышку за обе стороны.
При замене предохранителя устанавливайте предохранитель с требуемым номинальным током. Запрещается использование алюминиевой фольги или проволочных перемычек. Если новый предохранитель, установленный взамен сгоревшего, через небольшое время перегорает снова, это указывает на неполадку в электрооборудовании. Незамедлительно обратитесь к дилеру SUZUKI для проверки автомобиля.
Схема предохранителей сузуки сплэш
Субкомпактный автомобиль Suzuki Swift производится в трех поколениях с 1984 года по настоящее время. 1 поколение официально не поставлялось в Европу. Поэтому в данной статье мы его рассматривать не будем. 2-ое собиралось в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. Далее в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 году в сборке находилось 3-е поколение Сузуки Свифт. В данной публикации вы найдете описание блоков предохранителей и реле Сузуки Свифт, их места расположения, фотографии и схемы. Отдельно отметим предохранители отвечающие за прикуриватель.
Назначение предохранителей в блоках может отличаться от представленного и зависит от года выпуска, уровня оснащения и страны поставки Suzuki Swift. Сверяйте с Вашим описанием на защитной крышке.
Блок под капотом
Находится с левой стороны, рядом со стойкой.
Вариант 1

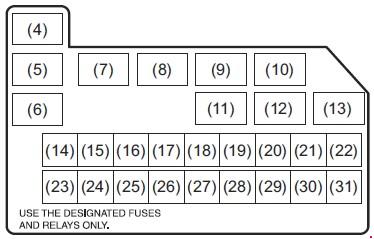

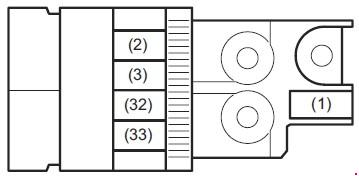

Фото – схема на крышке

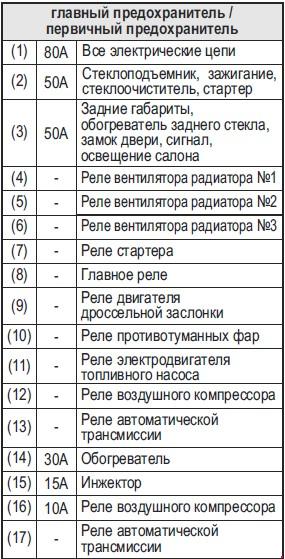

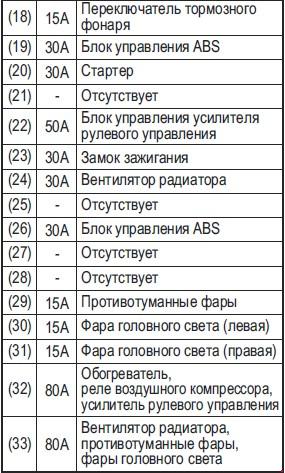

| 1 | 80А Все электрические цепи |

| 2 | 50А Стеклоподъемники, зажигание, стартер, стеклоочиститель |
| 3 | Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона |
| 4 | Реле вентилятора радиатора №1 |
| 5 | Реле вентилятора радиатора №2 |
| 6 | Реле вентилятора радиатора №3 |
| 7 | Реле стартера |
| 8 | Главное реле |
| 9 | Реле дроссельной заслонки |
| 10 | Реле противотуманных фар |
| 11 | Реле топливного насоса |
| 12 | Реле воздушного компрессора |
| 13 | Резерв |
| 14 | 30А Отопитель |
| 15 | 15А Система впрыска |
| 16 | 10А Реле воздушного компрессора |
| 17 | Резерв |
| 18 | 15А Стоп-сигнал |
| 19 | 30А ABS |
| 20 | 30А Стартер |
| 21 | Резерв |
| 22 | 50А Электроусилитель рулевого управления |
| 23 | 30А Замок зажигания |
| 24 | 30А Вентилятор системы охлаждения |
| 25 | Резерв |
| 26 | 30А ABS |
| 27 | Резерв |
| 28 | Резерв |
| 29 | 15А Противотуманные фары |
| 30 | 15А Фара (левая) |
| 31 | 15А Фара (правая) |
| 32 | 80А Отопитель, электроусилитель рулевого управления |
| 33 | 80А Вентилятор системы охлаждения, противотуманные фары, фары |
Вариант 2
| 1 | 100/120А FL1 |
| 2 | 100А FL2 |
| 3 | 100А FL3 |
| 4 | 50А FL4 |
| 5 | 80А FL5 |
| 6 | 100А FL6 |
| 7 | 50А Замок зажигания -2 |
| 8 | 7,5А ЕСМ |
| 9 | Резерв |
| 10 | 20А F/P (дизель) |
| 11 | 10А Воздушный компрессор |
| 12 | 15А FI (бензин) |
| 13 | 30А FI (ДИЗЕЛЬ) |
| 14 | 60А Усилитель руля |
| 15 | 30А Вентилятор радиатора |
| 16 | 40А мотор ABS |
| 17 | 30А Вентилятор |
| 18 | 30А Запуск двигателя |
| 19 | Резерв |
| 20 | 30А Вспомогательное оборудование |
| 21 | Резерв |
| 22 | 15А Головной свет (левый) |
| 23 | 25А блок управления ABS |
| 24 | 15А Головной свет (справа) |
| 25 | 20А Передний противотуманный фонарь |
| 26 | Резерв |
| 27 | 40А Замок зажигания |
| 28 | 20А Блок управления двигателем / зажигание |
| 29 | 10А FI 2 (ДИЗЕЛЬ) |
| 30 | Резерв |
| 31 | 7,5А Стартовый сигнал |
Блок в салоне
Он расположен под панелью приборов, рядом со стойкой.
Вариант 1
Актуальная расшифровка будет нанесена на крышку блока.
| 1 | 15А Резерв |
| 2 | 10А Катушка зажигания |
| 3 | 10А Фонарь заднего хода |
| 4 | 15А Комбинация приборов |
| 5 | 15А Боковые зеркала заднего вида |
| 6 | 15А Прикуриватель или разъем для подключения дополнительного оборудования |
| 7 | 15А Стеклоподъемники |
| 8 | 15А Стеклоочиститель и омыватель |
| 9 | 10А Электроусилитель рулевого управления |
| 10 | 15А SRS |
| 11 | 10А ABS |
| 12 | 10А Габаритные огни |
| 13 | Не используется |
| 14 | 20А Замки дверей |
| 15 | 10А Фара (левая) |
| 16 | 10А Стартер |
| 17 | 15А Обогреватель передних сидений |
| 18 | 10А Отопитель |
| 19 | 15А Задние противотуманные фонари |
| 20 | 15А Магнитола, освещение салона |
| 21 | 20А Обогреватель стекла задней двери |
| 22 | 15А Звуковой сигнал |
| 23 | 10А Фара (правая) |
| 24 | 20А “Таймер” отключения привода стеклоподъемников |
За работу прикуривателя отвечает предохранитель номер 6 на 15А.
Вариант 2
| 1 | 30A Ремень безопасности |
| 2 | 20A Таймер электрических стеклоподъемников |
| 3 | 15A Замок рулевой колонки |
| 4 | 20A Обогреватель заднего стекла |
| 5 | 20A Люк |
| 6 | 10A DRL |
| 7 | 10A Обогреватель наружных зеркал |
| 8 | 7,5A Сигнал запуска |
| 9 | 15A Розетка для дополнительного оборудования 2 |
| 10 | 30A Электрический стеклоподъемник |
| 11 | 10A Аварийная сигнализация |
| 12 | 7,5A BCM |
| 13 | 15A Катушка зажигания |
| 14 | 10A Модуль управления системы ABS |
| 15 | 15A Розетка прикуривателя |
| 16 | 10A Контроллер A-STOP |
| 17 | 15A Звуковой сигнал |
| 18 | 10A Стоп-сигнал |
| 19 | 10A Подушка безопасности |
| 20 | 10A Фонарь заднего хода |
| 21 | 15A Очиститель / омыватель |
| 22 | 30A Передний стеклоочиститель |
| 23 | 10A Потолочный плафон |
| 24 | 15A 4WD |
| 25 | 7,5A Задние противотуманные фонари |
| 26 | Резерв |
| 27 | 7,5A Зажигание — 1-й сигнал |
| 28 | 15A Радио 2 |
| 29 | 10A Розетка для дополнительного оборудования 3 |
| 30 | 15A Радио |
| 31 | 10A Задний фонарь |
| 32 | 20A D/L |
| 33 | 7,5A Круиз-контроль |
| 34 | 10A Измерительный прибор |
| 35 | 7,5A Зажигание — 2-й сигнал |
| 36 | 20A Подогрев сидений |
За прикуриватель отвечает предохранитель номер 15 на 15А, а за дополнительные розетки номера 9 и 29.
Техническая документация по ремонту автомобилей Suzuki Splash ( все годы выпуска) Бесплатно, без регистрации и СМС
Руководство по ремонту, эксплуатации и техническому обслуживанию Suzuki Splash
— полные технические характеристик
— устранение неисправностей Suzuki Splash
Назначение предохранителей в Вашем автомобиле зависит от года выпуска и страны поставки. Актуальная схема будет нанесена на крышку блока. Данное расположение блоков характерно и для автомобилей Сузуки Сплэш.
В данной модели предусмотрены два основных блока с предохранителями и реле. Один находится в салоне, другой под капотом.
Блок в салоне Suzuki Alto / Splash
Находится под панелью со стороны водителя.
Один из вариантов схемы
Предохранитель прикуривателя обозначен как CIG.
Suzuki Alto / Splash предохранители и реле
Suzuki Alto маленький городской автомобиль выпускается с различными модификациями и изменениями с 1979 года в восьми поколениях. На рынках Европы так же известен под названием Suzuki Cervo / Suzuki Mehran. В нашем материале мы покажем где находятся блоки с предохранителями и реле в Сузуки Альто, поможем разобраться с обозначением их элементов.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Назначение предохранителей в Вашем автомобиле зависит от года выпуска и страны поставки. Актуальная схема будет нанесена на крышку блока. Данное расположение блоков характерно и для автомобилей Сузуки Сплэш.
В данной модели предусмотрены два основных блока с предохранителями и реле. Один находится в салоне, другой под капотом.
Сузуки сплэш где находится предохранитель на бензонасос
Модель: Suzuki Splash MK 1 — Годы 2008-2015 Часть: Блок предохранителей эксплуатация: Расположение и схема блоков предохранителей на Suzuki Splash — Opel Agila
В этом кратком руководстве мы увидим расположение и различные схемы блоков предохранителей на Suzuki Splash, а также на Opel Agila. Сначала идем опознавать внутренний блок предохранителей, который находим со стороны водителя под рулем (сняв пластиковую панель); затем схема предохранителей, связанных кодом и относительным током, показана в скользящей направляющей. Вместо этого находим блок предохранителей в моторном отсеке рядом с аккумулятором; мы снимаем крышку, чтобы получить к ней доступ, соблюдая, таким же образом, схему, показанную в руководстве.
