Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Iveco Daily IV / Mk4 (2006, 2007, 2008, 2009, 2010, 2011).

Проверка и замена предохранителей

Предохранитель — это элемент защиты электрической системы. Предохранитель сработает (т. Е. Перегорит) в случае неисправности или неправильного вмешательства в электрическую систему.

Если электрическое устройство не работает, проверьте, не перегорел ли соответствующий предохранитель. Посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Сначала проверьте предохранители, которые защищают вышедший из строя компонент, но проверьте все предохранители, прежде чем решить, что причина не в перегоревшем предохранителе. Замените все перегоревшие предохранители на другие с такой же силой тока (того же цвета) и проверьте работу компонента.

Уведомление

• Перед заменой предохранителя убедитесь, что ключ зажигания вынут, а все другие электрические устройства выключены / отключены.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте предохранители одного цвета.
• Никогда не меняйте предохранитель на другую силу тока. Это может вызвать повреждение электрической системы и пожар.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр для проверки автомобиля.

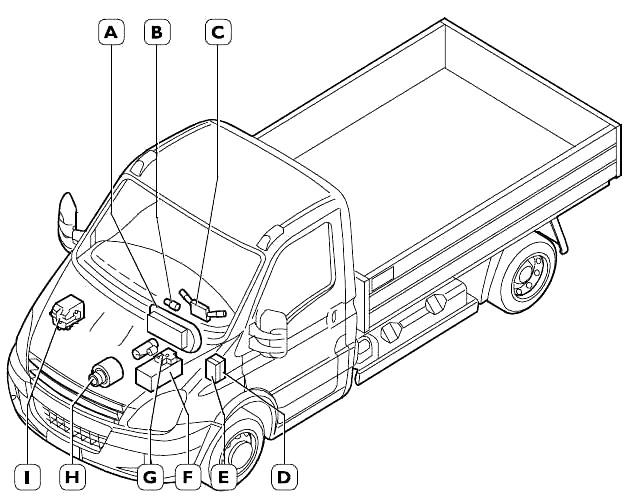

Место расположения

• A. Комбинация приборов
• Б. Ключевой переключатель
• C. Блок переключателей в рулевой колонке
• D. Соединительный центральный блок «CPL»
• E. Компьютер тела
• F. Батарея
• G. Положительный (+30) центральный блок распределения «ЦБА»
• H. Генератор
• I. Центральный блок межсоединения (двигателя) «ЦВМ».

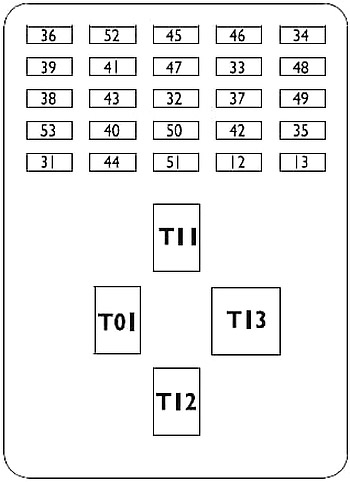

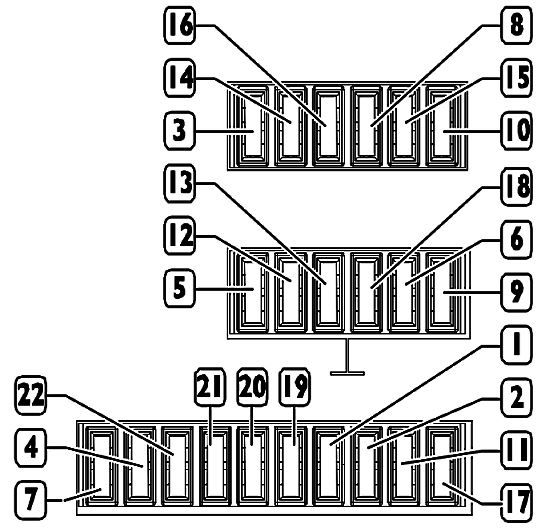

Центральные блоки коммутации панели приборов (CPL)

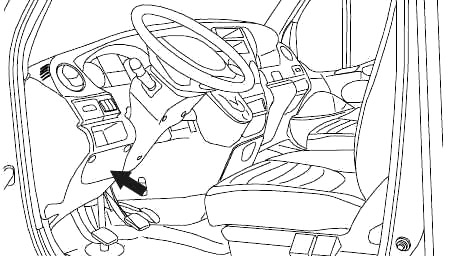

Блок предохранителей находится за крышкой со стороны водителя передней панели.

№	А	Функция
12	7,5	Правая фара ближнего света
13	7,5	Левая фара ближнего света — выпрямитель положения фар
31 год	3	Реле T08-T17 в CVM и BC
32	15	Поворотно-поступательная дверь
33	15	Воздушный обогреватель / прикуриватель
34	20	Разъем
35 год	10	ABS8 или ESP8. Telma
36	20	Центральный замок
37	5	Выключатели стоп-сигналов и различных нагрузок до 15 лет
38	10	Питание внутренних реле BC / потолочных фонарей
39	15	Автомобильное радио — хронотахограф
40	10	Правое заднее стекло с обогревом
41 год	10	Левое заднее стекло с обогревом
42	5	Переключатель фонарей заднего хода
43	20	Дворники
44	—	ИМЕЕТСЯ В НАЛИЧИИ
45	—	ИМЕЕТСЯ В НАЛИЧИИ
46	—	ИМЕЕТСЯ В НАЛИЧИИ
47	25	Устройство стеклоподъемника водителя
48	25	Стеклоподъемник пассажирского окна
49	15	ЭБУ системы климат-контроля, автомагнитолы, подогрева сидений
50	5	Воздушная подушка
51	5	Хронотахограф
52	—	ИМЕЕТСЯ В НАЛИЧИИ
53	7,5	Комбинация приборов, задние противотуманные фонари
Реле
Т-01	Правая и левая фара ближнего света
Т-11	Обогрев заднего стекла
Т-12	Прикуриватель / розетка / обогреватель или система климат-контроля
Т-13	Отключение питания от ключа

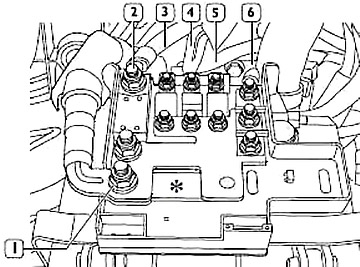

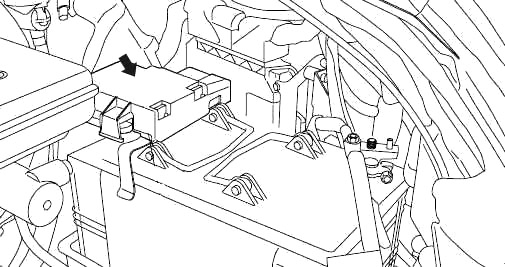

Центральный блок положительного подключения (CBA)

На клемме аккумуляторной батареи расположен центральный блок межсоединений, названный «CBA». Его задача — обеспечить питание от + батареи (+30) для различных функций автомобиля.

№	А	Функция
1	500	Положительный +30 для стартера генератора
2	150	Положительный для центрального блока открывания двигателя «CVM»
3	70	Положительный +30 для «CPL»
4	70	Положительный +30 для «CPL»
5	50	Положительный +30 для коробки OPT
6	—	Положительный +30 для «CPL» — предварительная договоренность о OPT

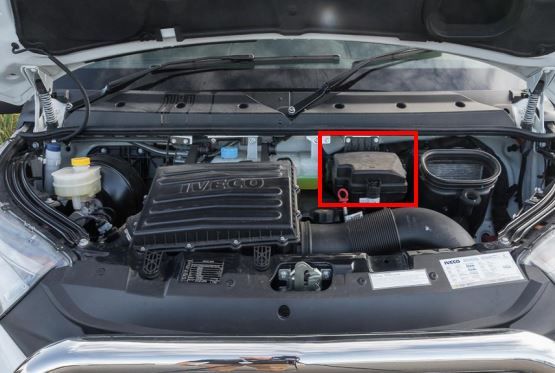

Блок предохранителей в моторном отсеке (CVM)

Центральный блок межсоединений расположен в моторном отсеке.

Предохранители и реле Iveco Daily

Рассмотрены автомобили Iveco Daily 35c15, 50с15, 50c14g, 35s12, 45с14, 35e12 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Далее рассмотрены блоки предохранителей и реле для ивеко дейли по отдельности.

Блок предохранителей и реле для Ивеко Дейли 35c15, 50с15​

Схема расположения предохранителей и реле в монтажном блоке моторного отсека.

Реле электродвигателя вентилятора отопителя

Реле очистителя/омывателя лобового стекла

Контрольное реле электродвигателя вентилятора системы охлаждения

Контрольное реле электродвигателя вентилятора системы охлаждения

Реле системы управления двигателем

Реле основных цепей зажигания

Реле подогревателя топливного фильтра

Реле электродвигателя очистителя лобового стекла

Реле электродвигателя очистителя лобового стекла

Реле системы экстренного торможения

(40A) Электродвигатель вентилятора отопителя

(30A) Пусковой переключатель

(30A) Электронный блок управления КПП

(20A) Лампы передних/задних габаритов

(20A) Электродвигатель вентилятора системы охлаждения

(30A) Электронный блок управления КПП

(10A) Электронный блок управления КПП

(15A) Дополнительный нагреватель

(10A) Электронный блок управления двигателем

(25A) Электронный блок управления двигателем

(15A) Электронный блок управления двигателем

(25A) Подогреватель топливного фильтра

(5A) Электродвигатель вентилятора системы охлаждения

Предохранители и реле Iveco Daily

Рассмотрены автомобили Iveco Daily 35c15, 50с15, 50c14g, 35s12, 45с14, 35e12 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

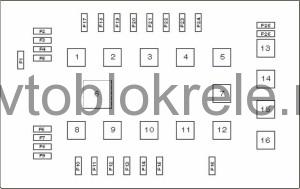

Схема расположения предохранителей и реле в монтажном блоке моторного отсека.

Расшифровка:

1	Реле дальнего света фар
2	Реле электродвигателя вентилятора отопителя
3	Реле звукового сигнала
4	Реле противотуманных фар
5	Реле очистителя/омывателя лобового стекла
6	Реле габаритов
7	Контрольное реле электродвигателя вентилятора системы охлаждения
8	Контрольное реле электродвигателя вентилятора системы охлаждения
9	Реле топливного насоса
10	Реле системы управления двигателем
11	Реле основных цепей зажигания
12	Реле подогревателя топливного фильтра
13	Реле электродвигателя очистителя лобового стекла
14	Реле электродвигателя очистителя лобового стекла
15
16	Реле системы экстренного торможения
F1	(60A) Свечи накаливания
F2	(40A) Электродвигатель вентилятора отопителя
F3	(30A) Пусковой переключатель
F4	(30A) Электронный блок управления КПП
F5	(20A) Лампы передних/задних габаритов
F6	(20A) Электродвигатель вентилятора системы охлаждения
F7	(30A) Система ABS/ESP
F8	(40A) Система ABS/ESP
F9	(30A) Электронный блок управления КПП
F10	(10A) Электронный блок управления КПП
F11	(15A) Дополнительный нагреватель
F12	(15A) Топливный насос
F13	(10A) Электронный блок управления двигателем
F14	(25A) Электронный блок управления двигателем
F15	(15A) Электронный блок управления двигателем
F16	(25A) Подогреватель топливного фильтра
F17	Правая фара
F18	(5A) Электродвигатель вентилятора системы охлаждения
F19	Левая фара
F20	(7,5A) Звуковой сигнал
F21	(15A) АКПП
F22	(15A) Противотуманные фары
F23	(5A)
F24	(20A) Очиститель/омыватель лобового стекла
F25	(40A) Пневмоподвеска
F26	(40A) Пневмоподвеска

Дополнительный блок предохранителей под капотом и реле Iveco Daily 35c15, 50с15?.

Расшифровка:

1	Реле насоса омывателя лобового стекла
2	Реле системы кондиционирования
3	Реле системы кондиционирования
4	Реле режима отбора мощности от КПП
5	Реле системы экстренного торможения
6	—
7	Реле системы кондиционирования
8	Реле системы управления трансмиссией
F1	(20A) Омыватели фар
F2	(30A) Блок управления блокировкой дифференциала
F3	(30A) Дополнительный отопитель
F4	(10A)

Блок предохранителей и реле под панелью приборов Iveco Daily 35c15, 50с15?.

Схема предохранителей Ивеко Дейли — где найти, замена

Схема предохранителей и реле Iveco Daily V (2011–2014)

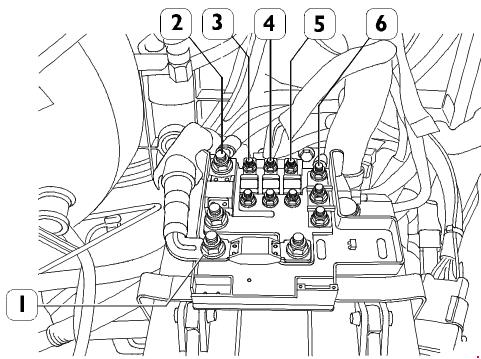

Блок предохранителей на аккумуляторной батареи

№	Функция	А
1	Положительная цепь (+30) от F75 для мотора стартера, генератора и замедлителя (если имеется)	500
2	Положительная цепь (+30) от F70 для SCM BUS-BAR	150
3	Положительная цепь (+30) от F73 для подогрева свечей	60
4	Положительная цепь (+30) от F72 для тормозного узла	40
5	Положительная цепь (+30) от F71 для питание 1-го бортового компьютера	80
6	Датчик IBS (Stop & Start)	—

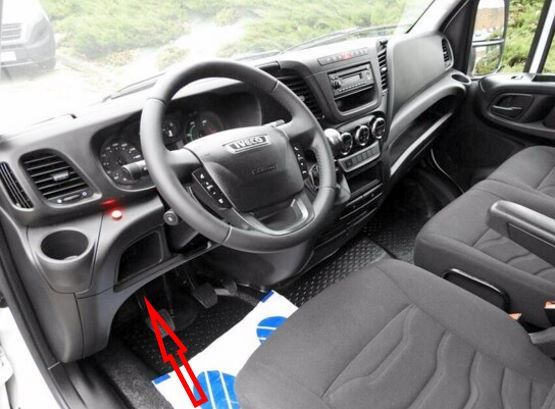

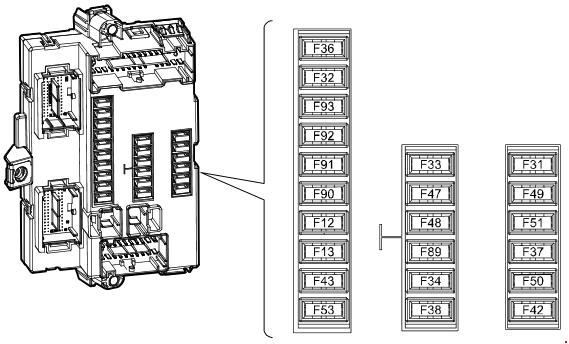

Блок предохранителей в салоне

№	Функция	А
F12	Ближний свет правой фары	7,5
F13	Ближний свет левой фары, корректор света фар	7,5
F31	Реле омывателя фар, стеклоподъемники	5
F32	Реле T44 включения аккумуляторной батареи при снижении напряжения — освещение кабины	7,5
F33	Раздвижная дверь	15
F34	Для установщиков	20
F36	Реле T20 MODUS, радио, тахограф, сирена, датчик парковки	15
F37	Панель приборов, стоп-сигналы, разъем прицепа	7,5
F38	Центральный замок	20
F42	ABS9 или ESP9	5
F43	Реле стеклоомывателя	20
F47	Стеклоподъемник со стороны водителя	25
F48	Стеклоподъемник со стороны пасажира	25
F49	Панель управления, тахограф, блок управления ASR, Telma, камера, блокировка заднего дифференциала	5
F50	Подушка безопасности	5
F51	Топливный фильтр, радио, парктроник, CAF	5
F53	Комбинация приборов, таймер дополнительного нагревателя	5
F89	Не используется
F90	Левая фара дальнего света	7,5
F91	Правая фара дальнего света	7,5
F92	Левая противотуманная фара	7,5
F93	Правая противотуманная фара	7,5
№	Реле
T01a	Левая фара ближнего света, корректор фар
Т01b	Правая фара ближнего света
T11a	Левая фара дальнего света
T11b	Правая фара дальнего света
T12a	Левая противотуманная фара
T12b	Правая противотуманная фара
T23a	Омыватель стеклоочистителей
T25a	Электропривод окна водителя (вверх)
T25b	Электропривод окна водителя (вниз)
T26a	Электропривод окна пассажира (вверх)
T26b	Электропривод окна пассажира (вниз)
T37a	Центральный замок задних дверей
T37b	Центральный замок (общий)
T37c	Центральный замок боковых дверей
T37b	Центральный замок задней двери
T44	Реле с мин. напряжением для внутреннего освещения при снятой батареи

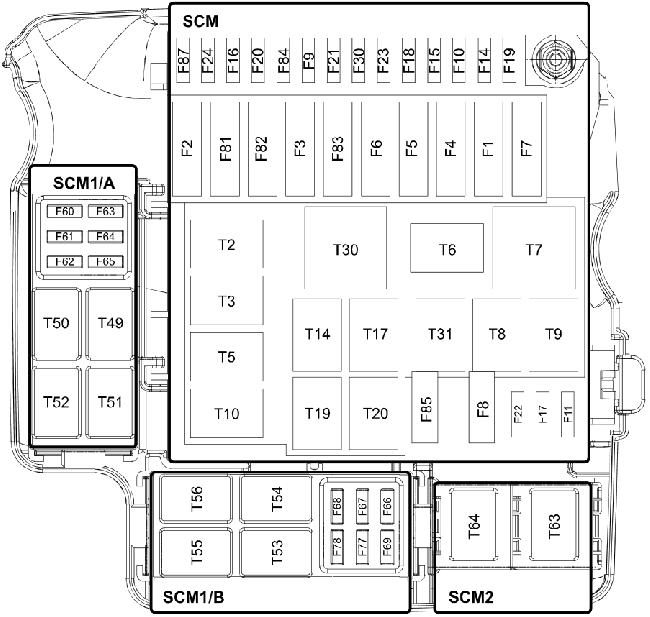

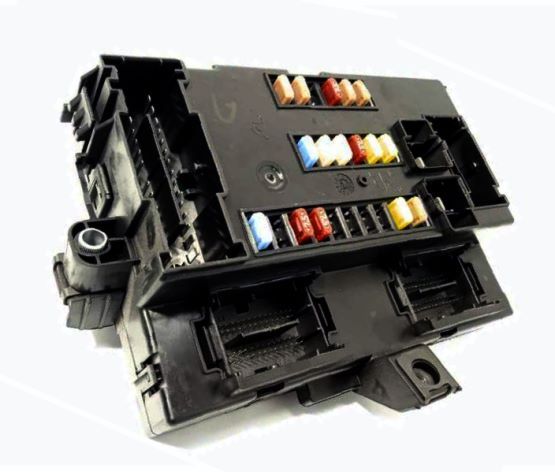

Блок предохранителей в моторном отсеке

SCM
№	Функция	А
F01	Пневматические подвески	40
F02	Включатель зажигания	30
F03	Климат-контроль в кабине, вентиляторы и охлаждение двигателя, дополнительный обогреватель	40
F04	Система торможения (клапаны)	30
F05	Пневматические подвески	40
F06	Питание SCM1/A. SCM1/B, SCM2	40
F07	Реле Т7 (30-87) для защиты от разрядки от включателя зажигания	40
F08	Реле T8 (30-87) для топливного насоса	15
F09	Автоматическая трансмиссия	30
F10	Реле Т64 (30-87) для подогрева внешних зеркал и лобового стекла	15
F11	EDC FIA (первичные нагрузки) от основного реле инжекторов (CNG)	15
F14	Основное реле T9 для автоматической трансмиссии (86)	10
F15	Реле Т2 (30-87) для насоса охлаждения BOSCH	10
F16	Прикуриватель от реле Т7	15
F17	EDC FIA (вторичные нагрузки) от основного реле	10
F17	Smart Drive Unit (CNG)	15
F18	Блокировка заднего дифференциала	30
F19	Реле Т7 (30-87) для звукового сигнала	7.5
F20	13-полюсный разъем	10
F21	Реле Т14 (30) для цилиндра электромагнитных клапанов (CNG)	7.5
F22	EDC FIA и F1C (вторичные нагрузки) от основного реле	20
F22	Перепускной клапан (CNG). зонды лямбда (CNG),	15
F23	Реле Т19 (30-87) для стеклоочистителей	30
F24	Электроразъем от Т7	15
F30	Реле ТЗ (30-87) для боковых световых индикаторов	7,5
F81	Автоматическая трансмиссия	30
F82	Бортовой компьютер	70
F83	Реле Т30 (30-87) для вентиляторов подогрева внутри кабины	40
F84	Реле Т5 и Т14 для цилиндров электромагнитных клапанов муфты (Baruffaldi)	7,5
F84	Питание электромагнитного клапана баллона	15
F85	Реле Т31 (30-87) для подогревателя масляного фильтра и фильтра осадка	30
F87	Блок EDC, автоматическая трансмиссия	5
F87	5SF, автоматическая трансмиссия	5
№	Реле	А
Т01	Насос охлаждения BOSCH	20
Т02	Электромагнитная муфта Baruffaldi от тройника (CNG)	20
Т03	Лампочки габаритных огней	30
Т05	1-ая скорость электромагнитной муфты Baruffaldi	30
Т06	Звуковой сигнал	20
Т07	Защита от разрядки от включателя зажигания	50
Т08	Топливный насос	20
Т09	Основное реле	30
Т10	Предотвращение запуска двигателя	30
Т14	1-ая скорость электромагнитной муфты Baruffaldi	20
Т14	Цилиндр электромагнитного клапана (CNG)	20
Т17	1-ая или 2-ая скорость стеклоочистителей	10/20
Т19	Включение стеклоочистителей	10/20
Т20	Диагностика с помощью станции MODUS	20
Т30	Вентиляторы обогрева кабины	50
Т31	Подогреватель масляного фильтра и фильтра осадка	30
SCM1/A
№	Функция	А
F60	Дополнительный климат-контроль	30
F61	Реле Т51(30-87) для компрессора кондиционера	7,5
F62	Реле T52 (30-87) для правого обогреваемого заднего окна	10
F63	Для левого обогреваемого заднего окна, обогревателя и реле Т56 (86) для компрессора	10
F64	Датчик IBS для функции Start & Stop	54
F65	Реле Т7 (30-87) для подогреваемых сидений	20
№	Реле	А
T49	Функция Start & Stop	30
Т50	Не используется	—
Т51	Включение компрессора от климат-контроля	20
Т52	Обогреваемые задние окна	20
SCM1/B
№	Функция	А
F66	Реле Т54 (30-87) для омывателей фар	15
F67	Не используется	—
F68	Не используется	—
F69	Опция 4448 для шины	15
F77	Не используется	—
F78	Не используется	—
№	Реле	А
Т53	Обогреватель	20
Т54	Омыватели фар	20
Т55	Отбор мощности	10/20
Т56	Включение стоп-сигналов с включенным замедлителем TELMA	10/20
SCM2
№	Функция	А
Т63	Не используется	—
Т64	Подогрев внешних зеркал, подогрев лобового стекла	20

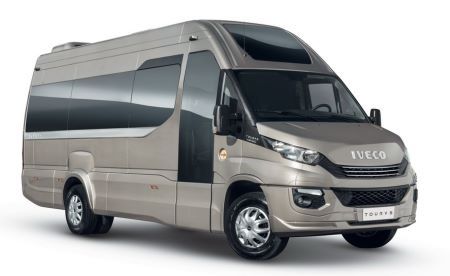

Предохранители и реле Iveco Daily (6; 2014-2021)

В данном материале подробно рассмотрены схемы предохранителей Iveco Daily (шестое поколение): 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 года выпуска.

За прикуриватель отвечают предохранители F16 и F7 размещенные в подкапотном блоке.

В салоне

Расположен за крышкой с левой стороны приборной панели.

Общий вид.

Схема
№	Ток, А	Описание
1	—	Пусто
2	—	Пусто
3	5 А	стеклоподъемники и переключатель зеркал; Обогрев; Кондиционирование воздуха; Омыватель ветрового стекла; Омыватель фар; Обогрев заднего и лобового стекла;
4	—	Пусто
5	15 А	13-контактная розетка и прицеп; Тахограф; TGC. разъем EOBD; Противоугонная система; Блок управления коробкой передач ZF 8HP 70L.
6	20 А	+30 питания к рации; Iveconnect; Стабилизатор напряжения.
7	15 А	Электропитание + 30; Кондиционер; Блокировка дифференциала
8	7,5 А	+15 выключатель силового стоп-сигнала (педаль тормоза); Приборная доска.
9	20 А	+30 питания к центральному замку
10	5 А	Питание +15 Контроллер ABS; Датчик скорости.
11	20 А	Мощность + 30/А помпы омывателя
12	25 А	Электростеклоподъемник со стороны водителя
13	25 А	Электростеклоподъемник со стороны пассажира
14	5 А	Блок питания + 15 разных пультов управления; ЭМ; Распашные двери; Датчик угла поворота руля. Розетка прицепа и блок управления; Тахограф; Кондиционирование воздуха; 13-контактный разъем; Блокировка дифференциала
15	5 А	Мощность +15 / Модуль подушек безопасности
16	5 А	Мощность + 15 АКПП; Свет заднего хода; LDWS; USB-порт; Отпирание автомобиля с открытой дверью; Стабилизатор напряжения (система S&S); Датчик внутренней температуры; датчики парковки; Радио; педаль сцепления (система S&S); ТРМ; 24 – питание 12В.
17	5 А	+ 30/А питание панели приборов.
18	7,5 А	Гудок
19	—	Пусто
20	—
21	7,5 А	Левая противотуманная фара
22	7,5 А	Правая противотуманная фара

В моторном отсеке

Расположен в центре моторного отсека, за пластиковой крышкой.

Общий вид.

• Предохранитель прикуривателя Iveco Daily
• розетка 12В;
• Подогрев сидений.

Блок предохранителей и реле Iveco Daily

Рассмотрены автомобили Iveco Daily 35c15, 50с15, 50c14g, 35s12, 45с14, 35e12 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Далее рассмотрены блоки предохранителей и реле для ивеко дейли по отдельности.

Блок предохранителей и реле для Ивеко Дейли 35c15, 50с15​

Схема расположения предохранителей и реле в монтажном блоке моторного отсека.

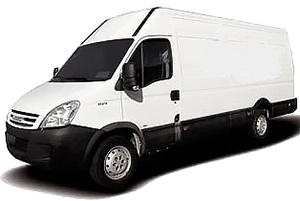

Схема предохранителей Iveco Daily IV (2006-2011)

Назначение предохранителей/реле и схемы расположения блоков автомобиля Iveco Daily IV / Mk4 (2006, 2007, 2008, 2009, 2010, 2011).

• Расположение блоков в Iveco Daily IV (2006-2011)
• Блок предохранителей панели (CPL) Daily IV (2006-2011)
• Центральный блок соединения (CBA)
• Блок предохранителей в моторном отсеке (CVM)
• Дополнительный блок предохранителей (моторный отсек)

Расположение блоков в Iveco Daily IV (2006-2011)

• А. Комбинация приборов
• B. Переключатель с ключом
• C. Блок переключателей на рулевой колонке
• D. Центральный блок межсетевого взаимодействия «CPL»
• E. Боди-компьютер
• F. Батарея
• G. Positive (+30) distribution central unit “CBA”
• H. Генератор
• I. (Двигатель) центральный блок взаимосвязи «CVM».

Блок предохранителей панели (CPL) Daily IV (2006-2011)

Блок предохранителей расположен за крышкой на приборной панели со стороны водителя.

№	(А)	Назначение
12	7.5	Правая фара ближнего света
13	7.5	Левая фара ближнего света — выпрямитель положения фары
31	3	Реле Т08-Т17 в ЦВМ/БК
32	15	Поворотно-переводная дверь
33	15	Воздушный обогреватель / прикуриватель
34	20	Разъем
35	10	АБС8 или ЕСП8. Тельма
36	20	Центральный замок
37	5	Выключатели стоп-сигналов / различных нагрузок до 15 лет
38	10	BC / Питание внутренних реле фонарей крыши
39	15	Автомагнитола — хронотахограф
40	10	правое обогрев заднего стекла
41	10	левое обогрев заднего стекла
42	5	Переключатель фонарей заднего хода
43	20	Дворники
44	—	ДОСТУПНЫЙ
45	—	ДОСТУПНЫЙ
46	—	ДОСТУПНЫЙ
47	25	Водительское стеклоподъемник
48	25	Стеклоподъемник пассажира
49	15	ЭБУ системы климат-контроля, автомагнитола, подогрев сидений
50	5	Воздушная подушка
51	5	Хроно-тахограф
52	—	ДОСТУПНЫЙ
53	7.5	Комбинация приборов, задние противотуманные фары
Реле
T-01	Правый/левый ближний свет фар
T-11	Обогрев заднего стекла
T-12	Прикуриватель/розетка/отопитель или система климат-контроля
T-13	Разблокировка питания от ключа

Центральный блок соединения (CBA)

На клемме аккумуляторной батареи расположен центральный блок взаимосвязи под названием «CBA». Его задачей является обеспечение питания + аккумулятора (+30) для различных функций автомобиля.

Где находится блок предохранителей на iveco daily?

Какими аккумуляторами комплектуются Фиеста и Фьюжн на заводе?

Европейское конструкторское бюро американской автомобильной марки, исходя из того, что объемы двигателей у обеих машин небольшие, решило оснастить все конфигурации на всех поколениях обеих моделей аккумулятором одного размера.

Батареи используются наиболее распространенного на рынке аккумуляторов европейского размера – 242x175x175 мм. Мощность моделей этой группы колеблется от 55 до 63 А / ч, пусковой ток – от 490 до 640 А.

Конструкция моторного отсека предполагает обратное расположение электродов на устройствах питания. Крепление осуществляется нижней прижимной пластиной, поэтому подойдут только модели с пластиковым язычком внизу устройства.

Европейская версия

Независимо от того, какой из этих чехлов у вас есть, вам нужно знать, как снять бампер, чтобы ничто и нигде не сломало и не повредило сам бампер. Как снять передний бампер на Форд Фьюжн своими руками – пошаговая инструкция 1.

Для снятия переднего бампера Fusion не требуется подъемник или смотровое отверстие, вам просто нужно иметь чистое место, чтобы припарковать машину и выполнить работу. Чтобы ничего не остывать, расстелите картон или поролон под «нижней точкой» или «краем» старой толстой куртки.

Вытащить ручник или переключить. Поднимите капот, снимите “-” клемму аккумуляторной батареи. Далее необходимо разобрать подкрылки, для этого лучше снять колесо, но если нет особого желания, то снять его не представляется возможным.

Выкрутите винты облицовки крыла звездочкой подходящего диаметра.

Аккумуляторы, подходящие для установки на Ford Fiesta и Fusion

Вот несколько моделей аккумуляторов для рассматриваемых автомобилей, на которые следует обратить внимание:

1. Наиболее доступными по стоимости являются две модели от немецких производителей – Varta Blues D59 и Bosch S4 004. Следует понимать, что Varta-Bosch уже давно является единым производителем, поэтому вопрос выбора в данном случае – исключительно предпочтение для названия на клеевых устройствах. Кроме того, обе модели производятся на одном заводе в Румынии и имеют одинаковые характеристики: мощность 60 А / ч, сила тока 540 А.
2. Аналогичными характеристиками обладает корейская модель Inci – Aku SUPR A 60 RS (в одном случае низкая) – мощность 60 а / ч, сила тока 540 А. Тот факт, что Inci является поставщиком «стоковых» устройств для многих мировых брендов, говорит о высокой надежности продукция этой марки.
3. Отечественная продукция группы представлена ​​высокопроизводительной моделью Maybe 60R (в малом корпусе): мощность 60 а / ч, сила тока 600 А.
4. Интересное решение предлагает турецкая марка MUTLU Mega Calcium 60R: емкость аккумулятора 60 а / ч при пусковом токе при холодном запуске 540 А. Добавка кальция на свинцовые пластины аккумулятора со стороны производителя значительно увеличивает срок его службы.
5. Лучшим устройством по производительности является продукт корейской компании BOST – модель Premium 63R (56377) мощностью 63 а / ч при силе тока 640 А.

Все перечисленные модели имеют обратную полярность и предназначены для фиксации с помощью нижнего фиксатора или кронштейна.

Предохранители и блоки реле для Iveco Daily IV (2006-2011) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Iveco Daily IV / Mk4 (2006, 2007, 2008, 2009, 2010, 2011).

Проверка и замена предохранителей

Предохранитель — это элемент защиты электрической системы. Предохранитель сработает (т. Е. Перегорит) в случае неисправности или неправильного вмешательства в электрическую систему.

Если электрическое устройство не работает, проверьте, не перегорел ли соответствующий предохранитель. Посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Сначала проверьте предохранители, которые защищают вышедший из строя компонент, но проверьте все предохранители, прежде чем решить, что причина не в перегоревшем предохранителе. Замените все перегоревшие предохранители на другие с такой же силой тока (того же цвета) и проверьте работу компонента.

• Перед заменой предохранителя убедитесь, что ключ зажигания вынут, а все другие электрические устройства выключены / отключены.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте предохранители одного цвета.
• Никогда не меняйте предохранитель на другую силу тока. Это может вызвать повреждение электрической системы и пожар.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр для проверки автомобиля.

Место расположения

• A. Комбинация приборов
• Б. Ключевой переключатель
• C. Блок переключателей в рулевой колонке
• D. Соединительный центральный блок «CPL»
• E. Компьютер тела
• F. Батарея
• G. Положительный (+30) центральный блок распределения «ЦБА»
• H. Генератор
• I. Центральный блок межсоединения (двигателя) «ЦВМ».

Центральные блоки коммутации панели приборов (CPL)

Блок предохранителей находится за крышкой со стороны водителя передней панели.

№	А	Функция
12	7,5	Правая фара ближнего света
13	7,5	Левая фара ближнего света — выпрямитель положения фар
31 год	3	Реле T08-T17 в CVM и BC
32	15	Поворотно-поступательная дверь
33	15	Воздушный обогреватель / прикуриватель
34	20	Разъем
35 год	10	ABS8 или ESP8. Telma
36	20	Центральный замок
37	5	Выключатели стоп-сигналов и различных нагрузок до 15 лет
38	10	Питание внутренних реле BC / потолочных фонарей
39	15	Автомобильное радио — хронотахограф
40	10	Правое заднее стекло с обогревом
41 год	10	Левое заднее стекло с обогревом
42	5	Переключатель фонарей заднего хода
43	20	Дворники
44	—	ИМЕЕТСЯ В НАЛИЧИИ
45	—	ИМЕЕТСЯ В НАЛИЧИИ
46	—	ИМЕЕТСЯ В НАЛИЧИИ
47	25	Устройство стеклоподъемника водителя
48	25	Стеклоподъемник пассажирского окна
49	15	ЭБУ системы климат-контроля, автомагнитолы, подогрева сидений
50	5	Воздушная подушка
51	5	Хронотахограф
52	—	ИМЕЕТСЯ В НАЛИЧИИ
53	7,5	Комбинация приборов, задние противотуманные фонари
Реле
Т-01	Правая и левая фара ближнего света
Т-11	Обогрев заднего стекла
Т-12	Прикуриватель / розетка / обогреватель или система климат-контроля
Т-13	Отключение питания от ключа

Центральный блок положительного подключения (CBA)

На клемме аккумуляторной батареи расположен центральный блок межсоединений, названный «CBA». Его задача — обеспечить питание от + батареи (+30) для различных функций автомобиля.

№	А	Функция
1	500	Положительный +30 для стартера генератора
2	150	Положительный для центрального блока открывания двигателя «CVM»
3	70	Положительный +30 для «CPL»
4	70	Положительный +30 для «CPL»
5	50	Положительный +30 для коробки OPT
6	—	Положительный +30 для «CPL» — предварительная договоренность о OPT

Блок предохранителей в моторном отсеке (CVM)

Центральный блок межсоединений расположен в моторном отсеке.

Источник статьи: http://4838.ru/predohraniteli-i-bloki-rele-dlya-iveco-daily-iv-2006-2011-so-shemami-i-opisaniem/

Предохранители бортового компьютера

1	F12	Недоступно (внутренняя защита)	?
2	F13	Недоступно (внутренняя защита)	?
3	F31	Электропитание + 15 / А

Омыватель лобового стекла;

Обогрев заднего и лобового стекла;

Пластины стеклоподъемника и переключатель зеркал;

Розетка 13 пин и водитель прицепа;

Таймер автономного отопителя;

Блок управления коробкой передач ZF 8HP 70L;

Модуль управления модулем расширения.

Розетка для кузовостроителя;

Розетка и блок управления прицепа;

Датчик угла поворота рулевого колеса.

Стабилизатор напряжения (система S&S);

Педаль сцепления (система S&S);

Фонарь заднего хода;

Отпирание автомобиля при открытой двери;

Датчик внутренней температуры;

24 – блок питания 12 В.

Зачем ежедневно заменять предохранитель стартера вашего IVECO?

.Итак, давайте начнем наше содержание с Мотивы предохранителя стартера меняются на ивеко ежедневно

Замена предохранителя не является особенно сложной процедурой, но когда вы касаетесь электричества своего автомобиля, лучше принять некоторые меры предосторожности. Вот почему лучше убедиться в пользе этой процедуры, прежде чем делать ее

В большинстве случаев вы попытаетесь определить где предохранитель стартера на вашем iveco daily это, когда у вашего автомобиля проблемы с запуском. Независимо от того, что он не заводится вообще, или, если он не запускается хорошо, вы можете посмотреть блок предохранителей. Прежде чем сделать это, проверьте аккумулятор, чтобы убедиться, что проблема не в нем. Кроме того, вы должны попытаться посмотреть на контактор вашего автомобиля , потому что это также может быть причиной проблем со стартером вашего iveco daily. Наконец, последняя возможность, взгляните на электрическое реле если проблема не в этом. Если, несмотря на эти расследования, вам все еще нужно знать где предохранитель стартера на ивеко дейли есть, переходите к следующему разделу.

Где находится предохранитель поворотников на ивеко дейли?

Теперь мы будем искать где предохранитель поворотников на вашем iveco daily является. Указатели поворота подключены к нескольким электронным элементам, и на вашем автомобиле может быть несколько предохранителей, подключенных к нему, в зависимости от года выпуска и имеющихся у него опций. Тем не менее, помимо предохранителей, есть еще реле, которое управляет исправной работой вашего кондиционера. Мы будем по очереди помогать вам узнайте предохранитель и реле указателей поворота на вашем iveco daily .

Замена внутренних предохранителей указателей поворота вашего iveco daily

.Сначала мы сосредоточимся на внутренних предохранителях указателей поворота вашего IVECO Daily. Для этого вам придется иди к блоку предохранителей твоей машины

Если вы не можете найти его, обратите внимание, что он находится рядом с вашим рулевым колесом, вы узнаете его точное местоположение благодаря руководству вашего iveco daily

Просмотрите руководство по эксплуатации на крышке блока предохранителей

Если один из них выходит из строя, замените его новым предохранителем. В качестве последнего решения вы можете отнести свою машину к автомеханику, чтобы он поближе выяснил причину вашей проблемы.

После замены предохранителя указателя поворота в автомобиле соберите и проверьте фары.

Замена реле предохранителей поворотников на вашем iveco daily

Наконец, теперь мы увидим, как проверить состояние реле указателя поворота в вашем автомобиле. Для этого вам нужно будет перейти к моторному отсеку:

• Ежедневно открывайте блок предохранителей вашего IVECO, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки на предмет расположения реле указателя поворота или обратитесь к руководству по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
• Поменяйте местами реле с другим реле, чтобы проверить свои поворотные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель указателя поворота вашего автомобиля , если вы ищете другие предохранители как предохранитель стартера на ивеко дейли, или предохранитель звукового сигнала, не стесняйтесь обращаться к нашему веб-контенту, посвященному этим предохранителям.

Чтобы получить больше советов по IVECO Daily, ознакомьтесь с Ивеко Дейли категория.

Схема предохранителей и реле Iveco Daily V (2011–2014)

№ Функция А

Прикуриватель от реле Т7 15

№ Реле А

№ Функция А

№ Реле А

№ Функция А

№ Реле А

№ Функция А

Схема предохранителей и реле

Электросхема панели предохранителей не выполняется в едином исполнении. Слишком сложная система трудно читается и сложна для восприятия читателями. Для удобства пользователей расшифровка и описание всех предохранителей ФВ Т4 1992, 1995 и 1997 годов выпуска приведена раздельно.

Блок ЕММ Т4

Дополнительная область кузовной электроники устанавливается в салоне машины. Устройство отвечает за управление основными механизмами и электроприборами. Отсюда происходит все управление электрикой, переключателями и световыми индикаторами.

Блок АБС

Система антипробуксовочного устройства защищена через плавкий элемент F14. Здесь проходит силовая магистраль устройства. Индикаторная часть на приборке смонтирована через предохранитель F16. Разделенная защита позволяет обеспечить полную безопасность системы.

Стеклоподъемники

Рядом устанавливается и предохранитель стеклоподъемников – F14. Реле приводов в цепи отсутствуют. Релюшки монтируются непосредственно возле привода.

Предохранители и реле свечей накала

Дизельные автомобили оборудованы системами контроля. В у конструкции Т4 предусмотрен отдельный модуль управления нагревательными элементами. Реле цепи прибора находится в специальном отсеке, вместе с остальными релюшками.

Свечи для 1, 2, 3 и 4 цилиндров защищены силовым предохранителем F1, установленным под капотом.

Реле и предохранители кондиционера

За работу муфты отвечает элементы F14, установленный в левой нижней части приборной доски. Система забора наружного воздуха активируется через реле R6.

Сигнал

Система подачи звукового сигнала в машине достаточно проста. Здесь имеется стандартный предохранитель F13 и силовой реле №11.

Предохранитель прикуривателя

Вставка F22 основного блока под торпедой отвечает за элемент и дополнительную розетку в задней части машины (при наличии).

Вентилятор охлаждения

Система охлаждения силовой установки имеет в составе сразу два вентилятора. За питание электронного блока системы управления охладителем ответственен предохран F19 из основного блока.

Насос принудительной циркуляции жидкости включается релейной вставкой R1 из основного модуля, установленного в салоне. Сами вентиляторы защищены вставками F2 и 3. Ремонт цепи включения основных вентиляторов сложен – потребуется проверить несколько отдельных элементов.

Предохранитель и реле генератора

На примере модификации 2001 года отдельно рассматривается система контроля генераторной установки машины. Силовые цепи устройства проходят через реле № 7 и 8 основного блока. Также здесь есть предохранитель регулятора напряжения F5.

• Т424;
• Т48;
• Т46;
• Т419.

В других комплектациях места установки деталей могут отличаться.

Отопитель

На большинстве автомобилей цепь управления вентилятором печки защищается от предохранителя F6. Цепи работы кулера на низких оборотах защищены через реле №4. Для максимальной скорости вращения предусмотрен отдельный переключатель R1. В отдельных комплектациях это может быть реле R2 салонного блока.

Задняя печка

На машине с завода ставится отдельный отопитель. В зависимости от комплектации за включение вентилятора может отвечать предохранитель F14 или 15. Контроль приборов осуществляется плавкой вставкой F4.

Реле находятся на позициях R3/4 для низкой и высокой скорости вращения вентилятора соответственно.

Главное реле Т4

Представляет собой отдельный блок, где сосредоточены основные части электроники моторного отсека. Устройство контролирует все важные процессы в машине и не обслуживается. Изготовитель сделал модуль не ремонтопригодным.

Реле 109: за что отвечает

Гарантирует включение электронной системы управления двигателем. От него идет питание на датчики, установленные в ГБЦ и блоке цилиндров.Чтобы найти реле в сборе артикул не нужен. Здесь подойдет обычная вставка, продающаяся в каждом магазине.

Номер реле поворотов Т4

Стандартный предохранитель устанавливается под номером F16. Реле и прерыватели работы ламп ставятся отдельно под приборкой. Распознать точное место положение деталей можно по характерному щелканью.

38 реле VW T4

Это прерыватели дополнительной помпы, подающей антифриз на заднюю печку, устанавливается рядом с остальными выключателями внутри блока.

Реле стартера

Пусковая система двигателя оборудована стандартным втягивающим реле. Устройство расположено на корпусе электромотора. Реле блокировки мотора после запуска ДВС находится под номером F36.

Если деталь перегорела, можно воспользоваться аналогом от компании Valeo.

Схема предохранителей и реле Iveco Daily III (2000–2006)

№ А Назначение

1 80 Система предпускового подогрева (UNIJET (.13 — .15))

1 40 Система предпускового подогрева (ID/TCA ( 11))

1 30 Система предпускового подогрева, дополнительный отопитель (UNIJET F1A (.10 — .12))

2 5 Электронный блокуправления работой иммобилайзера, EDC, подогреватель

6 5 Задние противотуманные фонари

7 10 Подрулевой переключатель (ближний свет фар)

8 15 Подрулевой переключатель (дальний свет фар)

9 15 Подрулевой переключатель (габаритные фонари)

11 15 Указатели поворотов

12 15 Звуковые сигналы

14 5 Габаритные фонари

15 5 Габаритные фонари

20 7,5 10 Прикуриватель, магнитола, освещение кабины

21 30 Отопитель (или 3 А — кондиционер)

21 15 Прикуриватель (UNIJET F1A (.10 — .12))

22 15 Обогреваемый топливный фильтр

23 25 Электронный блок управления

24 10 Электронный блок управления

25 5 Стоп-сигналы

26 15 Питание 13-полюсного разъема

27 15 Питание 13-полюсного разъема

28 10 Питание 13-полюсного разъема

29 5 38-контактный диагностический разъем

30 10 Противотуманные фары

31 5 Кондиционер, таймер дополнительного отопителя, муфта Baruffaldi

31 10 Компрессор, таймер, вентилятор двигателя(UNIJET F1A (.10 — .12))

32 30 Кондиционер

33 20 Дополнительный отопитель

34 20 Омыватель фар

39 10 Обогрев и электропривод зеркал заднего вида, подогрев сидений (UNIJET F1A (.10 — .12))

39 10 Обогрев зеркал

40 20 Левый электропривод стеклоподъемника (UNIJET F1A (.10 — .12))

40 25 Электропривод стеклоподъемников

40 30 Электропривод стеклоподъемников (UNIJET (.13 — .15), ID/TCA ( 11), PC/NA ( 9))

41 15 Обогрев заднего стекла, обогрев ветрового стекла

41 10/20 Обогрев заднего стекла, обогрев ветрового стекла

42 5 Пневматическая подвеска с электронным управлением (ECAS) (Wabco)

44 40 Пневматическая подвеска с электронным управлением (ECAS) (Wabco)

46 20 Правый электропривод стеклоподъемника (UNIJET F1A (.10 — .12))

48 30 Замок двери

49 5 Замок двери

50 30 Блокировка дифференциала

51 10 Коробка отбора мощности

52 30 Блокировка переднего дифференциала (4×4)

53 30 Пневмоподвеска (Techniek)

54 15 Люк (van, 6+1)

55 15 Раздвижная дверь

Код Реле

25035 Выключатель внешнего освещения

25704 Коробка отбора мощности

25620 Сигнал засорившегося топливного фильтра

25209 Отсечка потребителей при запуске двигателя.

25222 Включение предпускового подогрева.

25223 Управление обогревом топливного бака (система предпускового подогрева).

25837 Включение топливного насоса.

25810 Управление обогревом топливного фильтра.

25336 Управление муфтой Baruffaldi.

25858 Управление электронным блоком управления.

25006 Управление стоп-сигналами.

25003 Включение противотуманных фар.

25104 Включение замедлителя при работающей системе ABS.

25226 Подача питания на главное реле тока.

25307 Включение кондиционера.

25337 Выключение кондиционера.

25340 Сигнал «компрессор включен» на электронный блок управления двигателем (EDC) или на клапан рециркуляции отработанных газов (EGR).

25928 Включение обогрева заднего стекла.

25818 Включение обогрева ветрового стекла.

25926 Разрешение на подъем подвески (ECAS).

25927 Разрешение на опускание подвески (ECAS).

25321 Включение свечей накаливания.

66010 Таймер управления работой омывателя фар.

25811 Управление вариатором опережения впрыска (KSB).

Снятие и установка аккумуляторной батареи

Вам понадобятся: ключ «10», розетка «13», удлинитель.

1. Выключите зажигание (если оно было включено) и откройте капот.

2. Ослабьте гайку стопорного болта кабельного наконечника “масса…

3 . и снимите кончик провода с отрицательной клеммы аккумулятора.

4. Снимите защитную крышку аккумулятора и конец клеммного кабеля…

5 . ослабьте гайку…

6 . и снимите клемму кабеля с положительного полюса аккумулятора.

7. Отвинтите две гайки крепления нажимного диска…

8 . и снимаем полосу.

9. Снимите аккумулятор.

10. Чтобы снять батарейный отсек, затяните фиксатор…

11.… и отодвиньте блок предохранителей в сторону.

12. Снимите три болта, которыми крепится поддон аккумуляторной батареи…

13 . два винта крепления контроллера системы управления двигателем…

14.… сдвиньте контроллер с полки и отодвиньте контроллер в сторону.

15. Снимите батарейный отсек.

16. Установите все ранее снятые детали в обратном порядке. Перед подключением кабелей очистите клеммы аккумулятора и внутренние поверхности наконечников мелкозернистой наждачной бумагой. Подключите провода в порядке, обратном снятию, соблюдая полярность. После подключения кабелей к клеммам аккумуляторной батареи нанесите тонкий слой смазки Литол-24 или аналогичной на металлические наконечники кабелей и открытые поверхности клемм (предпочтительны токопроводящие смазки, содержащие медь).

Замена АКБ на Фиеста и Фьюжн

Поскольку обе машины рассчитаны на «нижнюю» опору аккумулятора, автолюбителю понадобится два ключа из стандартного автомобильного набора: плоский ключ на 10 и розетка на 13.

Первым шагом после открытия кожуха будет ослабление зажима на электроде батареи, обозначенного знаком минус, гаечным ключом 10. Зажим снимается с электрода.

Затем аналогичная операция выполняется на положительном выводе.

После того, как провода были отсоединены и отодвинуты в сторону, торцевым ключом (желательно с удлинителем) откручивается болт в основании батареи, удерживающий прижимную пластину. Пластина удалена.

Старый аккумулятор вынимается и на его место устанавливается новый.

После установки новой батареи фиксирующий зажим снова завинчивается. Затем подключается и плотно затягивается положительный зажим, а «земля» фиксируется последней».

Зачем снимают аккумулятор на зиму

Ребята тут простые: снимают, чтобы не “убили” батарею! Если машина не работает, но клеммы перекинуты через аккумулятор, микротоки разряда все еще присутствуют, очевидно, у кого-то потери намного больше, у кого-то гораздо меньше, но все же есть (кстати, давайте прочитаем, как проверить это здесь). Также не стоит забывать о токах саморазряда, даже самый идеальный аккумулятор может разряжаться сам по себе в течение длительного периода бездействия. Да, честно говоря, батареи не всегда чистые сверху, то есть они могут содержать грязь, влагу (например, осадки, испарения и т.д.), Антифриз и многое другое. Все это может разрядить аккумулятор, пусть и медленно, но верно.

Настройка после установки

Если CD 6000 все еще можно переустановить на Ford Fusion, настройки даты и времени будут потеряны. Их следует обновлять, так как отображаемые данные также передаются на бортовой компьютер. Как правило, после перезагрузки на головном устройстве отображается 12 часов вечера, дата, соответствующая дате выпуска Ford Fusion. Если вы удалите и установите его, на этот раз он появится снова. Разблокировка также включает вывод этих данных.

Настройка даты и времени

На основном блоке есть специальная кнопка ЧАСЫ в верхней правой панели. Нажав на нее, вы можете легко настроить дату и время.

Нажимая кнопки «вправо» и «влево», можно переключать выбор: от времени к дате, от дня к году или месяцу. Когда вы выбираете одну из областей, вы можете изменить ее с помощью ползунка. Вы должны прокрутить, пока не получите желаемое число, затем уберите палец с кнопок настройки и снова нажмите меню или «Часы».
