Где находится предохранитель на печку ваз 2121

Предохранители и реле Нива 21214

Рассмотрены автомобили нива 2121, нива 21213, нива 21214 карбюратор, инжектор, Niva Urban, LADA Niva Legend .

другое название ваз 2121, ваз 21213, ваз 21214, нива 4×4.

Года выпуска: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.

Предохранитель прикуривателя расположен под номером F14/16A — Блок предохранителей в салоне (до 2019 года)

Предохранитель прикуривателя расположен под номером F19/20A — Блок предохранителей в салоне (после 2019 года)

• блок предохранителей в моторном отсеке
• блок предохранителей в салоне нивы 2019-2022 года

1 — блок предохранителей системы управления двигателем; 2 — реле очистителя ветро­вого стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двига­телем

Основной и дополнительный блок предохранителей нива.

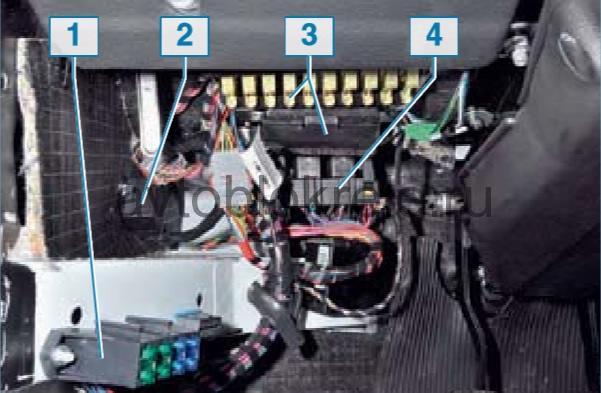

Блок предохранителей находится в салоне под панелью приборов, слева от руля.

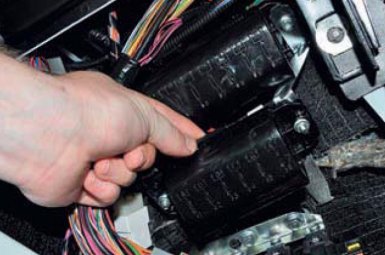

для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

О бозначение предохранителя (номинальный ток, А)

Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314)

На современных внедорожниках АВТОВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Lada 4×4

Основная часть предохранителей располагаются в салоне Lada 4×4 под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

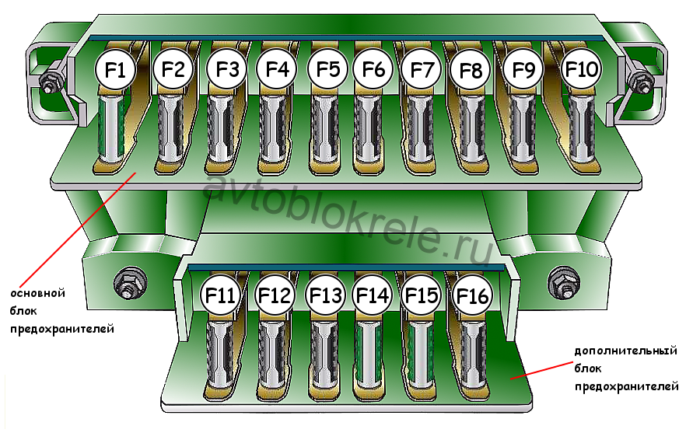

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Контакты реле противотуманного света в задних фонарях

F11 (8А)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

F1 (30A)	Контакты реле правого электровентилятора
F2 (30A)	Контакты реле левого электровентилятора
F3 (15A)	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)	Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

№1	Реле зажигания
№2	Главное реле
№3	Реле правого вентилятора охлаждения
№4	Реле левого вентилятора охлаждения
№5	Реле бензонасоса (топливного)
№6	Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

№1	Реле задних противотуманных фонарей
№2	Реле подогрева заднего стекла
№3	Реле ближнего света фар
№4	Реле дальнего света фар

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Монтажные блоки для Lada 4×4 2020 года выпуска

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей. Также реле поворотников может располагаться за комбинацией приборов, либо под центральной консолью ближе к левой стороне.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Где находится предохранитель на печку ваз 2121

Таблица и рисунок взяты из мануала.

Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп-сигнала.

Стеклоочиститель и реле стеклоочистителя. Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Реле очистителей и омывателя фар (при ненажатой кнопке выключателя очистителей и омывателя фар). Электродвигатели очистителей фар при всех положениях щетки, кроме исходного.

Левая фара (дальний свет) и контрольная лампа включения дальнего света.

Правая фара (дальний свет).

Левая фара (ближний свет).

Правая фара (ближний свет).

Левый передний фонарь (габаритный свет). Контрольная лампа включения габаритного света. Правый задний фонарь (габаритный свет). Правый фонарь освещения номерного знака.

Правый передний фонарь (габаритный свет). Левый фонарь освещения номерного знака. Лампа освещения прикуривателя. Левый задний фонарь (габаритный свет). Лампы освещения приборов.

Контрольная лампа и указатель давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольная лампа включения стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа управления воздушной заслонкой карбюратора. Контрольная лампа заряда аккумуляторной батареи. Запорный клапан карбюратора. Тахометр. Задние фонари (свет заднего хода). Контрольная лампа блокировки дифференциала.

Регулятор напряжения. Обмотка возбуждения генератора.

Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар). Электродвигатель омывателя фар. Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.

Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации.

Предохранители нива 2121 — схема, блок предохранителей

Большинство цепей питания электрооборудования отечественного кроссовера защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне. Некоторые элементы могут быть установлены в моторном отсеке: на моделях с АБС в левой части около гидроагрегата АБС дополнительно монтируется колодка с предохранителями, которые защищают элементы системы тормозов и модуль реле стартера около самого стартера.

В салоне

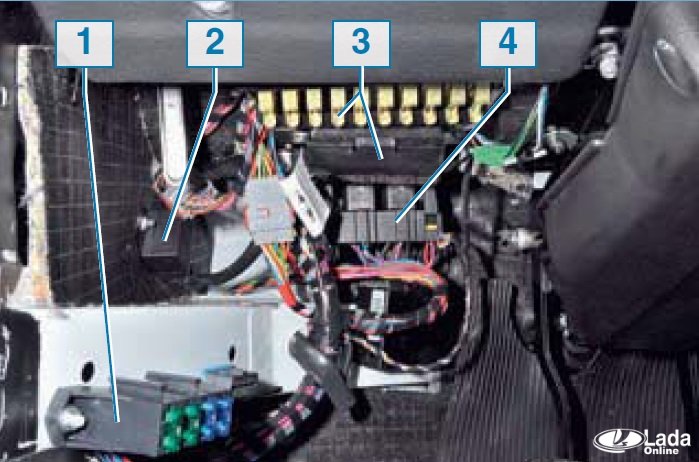

Основные компоненты находятся внизу панели приборов слева от руля: 1 — блок предохранителей системы управления двигателем; 2 — реле очистителя лобового стекла; 3 — главный монтажный блок предохранителей; 4 — блок реле системы управления двига­телем

Главная панель предохранителей

• Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
• Задний противотуманный фонарь

• Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации
• Очиститель и омыватель заднего стекла

Основной блок реле

Под главным блоком предохранителей находится панель с модулями реле. Он состоит из 5 реле и 1 предохранителя. В карбюраторных моделях данный блок может находиться в моторном отсеке.

Схема
№	Назначение реле
1	Реле зажигания
2	Главное реле
3	Реле правого вентилятора охлаждения
4	Реле левого вентилятора охлаждения
5	Реле бензонасоса
6	Предохранитель топливного модуля (бензонасос) F5 на 15A

Блок системы управления двигателем

№1 на картинке в начале.

Схема
№	Описание	Ток, А
F1	Контакты реле правого вентилятора	30
F2	Контакты реле левого вентилятора	30
F3	Обмотки реле правого и левого вентиляторов, контроллер, форсунки, катушка зажигания	15
F4	Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера	15

Дополнительный блок реле

Находится над педалью газа.

Схема
№	Расшифровка реле
1	задние противотуманные фонари
2	подогрев заднего стекла
3	ближний свет фар
4	дальний свет фар
Выше, над блоком, может находится реле — прерыватель указателей поворота и сигнализации.

Предохранители Нива 2121: где находятся, замена

Блоки предохранителей нива 2019-2022 года

Плавкие предохранители и реле размещены в двух блоках: в салоне и моторном отсеке. При замене плавких предохранителей и реле необходимо использовать только новые предохранители и реле, имеющие маркировку в соответствии с таблицами 3–6. Во избежание оплавления изоляции проводов и корпуса монтажного блока при эксплуатации автомобиля следует использовать только типы плавких предохранителей и реле, одобренные к применению АО «АВТОВАЗ», согласно таблицам 3–6.

Блок предохранителей в моторном отсеке

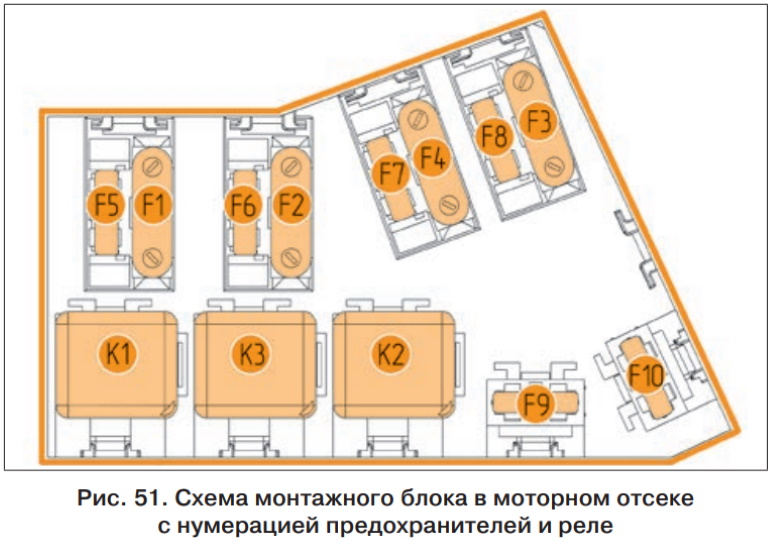

схема расположения предохранителей и реле в блоке.

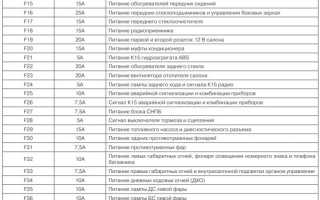

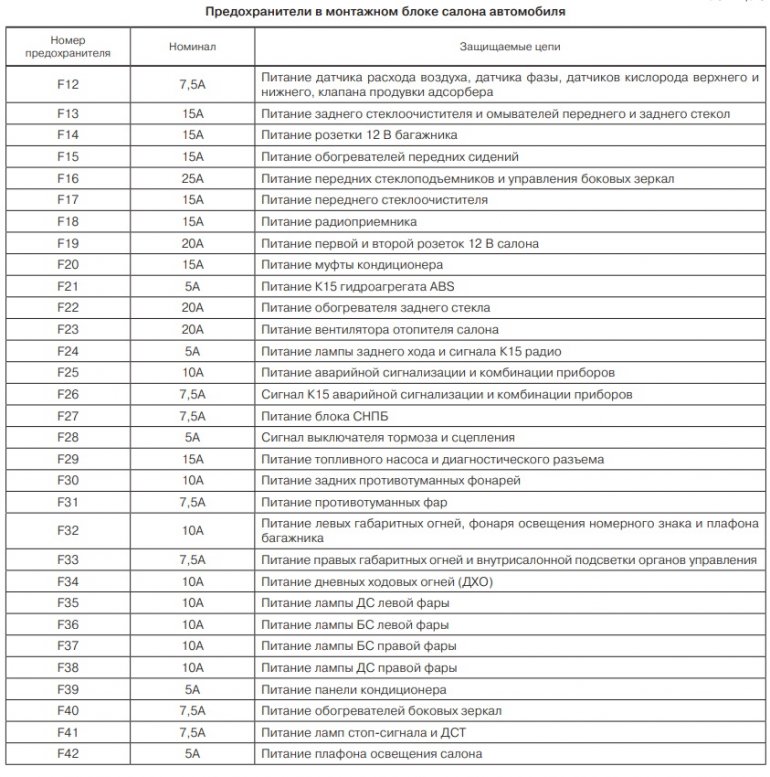

Блок предохранителей в салоне нивы 2019-2022 года

схема расположения предохранителей и реле в блоке.

Схема предохранителей карбюраторной ВАЗ Нивы

Блок предохранителей ВАЗ 2113 незначительно отличается от карбюраторной Нивы. Прежде всего, за ненадобностью отсутствует дополнительный блок предохранителей системы впрыска топлива. В некоторых карбюраторных автомобилях Нива блок реле, в котором также может находиться 1 предохранитель, размещается в моторном отсеке. Основные блоки предохранителей имеют такой же набор защитных элементов с обозначениями типа «FXX», как и на Ниве 21213.

Расположение предохранителей Нивы 2113

На автомобиле Нива 2113 предохранители располагаются следующим образом

• №1 (16А) – предохранитель защищает электрическую цепь вентилятора печки, а также электродвигатели очистителя фар. Данный элемент также предохраняет от короткого замыкания обогреватель заднего стекла. Элемент также предохраняет обмотку двигателя омывателя переднего стекла автомобиля.
• №2 (8А) – предохранитель защищает двигатель очистителя переднего стекла, а также релейного прерывателя указателей поворота (в том числе при работе устройства в режиме аварийной сигнализации). Предохранитель защищает лампы фонарей заднего хода, а также контрольную лампу уровня заряда аккумуляторной батареи и блокировки дифференциала. Защищает предохранитель и световые индикаторы, указывающие на низкий уровень тормозной жидкости и давления масла в двигателе, а также электрическую цепь тахометра и указатель уровня горючего в баке.
• №3 (8А) – предохранитель защищает электрические цепи дальнего света левой фары.
• №4 (8А) – защитный элемент устанавливается в электрическую цепь правой дампы дальнего света.
• №5 (8А) – защищает левую фару ближнего света.
• №6 (8А) – защищает правую фару ближнего света.
• №7 (8А) – защитный элемент устанавливается в цепи фонарей габаритного света, а также освещения номерного знака.
• №8 (8А) – предохранитель защищает цепь фонарей габаритного света, лампы освещения приборной панели, лампы подсветки выключателей и управления топливной системы и прикуривателя.
• №9 (16А) – защитный элемент предохраняет цепь указателей поворота, а также реле-прерыватель аварийной сигнализации и реле включения обогрева заднего стекла.
• №10 (16А) – предохранитель звукового сигнала, розетки 12 В, ламп освещения салона и стоп-сигналов.
• №11 (8А) – резерв.
• №12 (8А) – резерв.
• №13 (8А) – предохранители ламп противотуманок (задних), обмотки двигателей очистителя и омывателя фар.
• №14 (8А) — резерв.
• №15 (16А) – предохранитель электрической цепи прикуривателя.
• №16 (8А) – резерв.

Некоторые элементы электрической системы автомобиля, например цепи заряда аккумулятора и запуска двигателя не защищены предохранителями.

Схема расположения предохранителей ВАЗ 2121 Нива

В «классической» модификации автомобиля Нива, предохранители располагаются стандартным образом:

• 1 – очиститель фар, вентилятор отопителя, насос омывателя заднего стекла.
• 2 – цепь указателей поворотов, обмотка двигателя и реле дворников, фонари заднего хода, контрольные лампы, тахометр, обмотка генератора.
• 3 – дальний свет (левая фара).
• 4 – дальний свет (правая фара).
• 5 – ближний свет (левая фара).
• 6 – ближний свет (правая фара).
• 7 – габариты (левый передний и задний правый фонари), подсветка номера.
• 8 – габариты (правый передний и левый задний фонари), подсветка элементов управления печкой.
• 9 – реле поворотов, лампы поворотов, коммутационный элемент и нагревательный элемент заднего стекла.
• 10 – розетка 12 В, элементы освещения салона, звуковой сигнал, лампы стоп-сигнала.
• 11 – резерв.
• 12 – резерв.
• 13 – задние противотуманки, моторы очистителей фар, насос омывателя фар.
• 14 – резерв.
• 15 – прикуриватель.
• 16 – резерв.

Предохранители Нива 2121 также могут иметь различный номинал. На 16 ампер рассчитаны только элементы «1», «9», «10» и «15», остальные элементы имеют максимальный ток 8 ампер.

Наличие обозначений предохранительных элементов позволяет легко найти деталь, которая может являться причиной отсутствия работы какой-либо электрической системы или прибора. Восстановить работоспособность цепи не составит большого труда заменой неисправного предохранителя, но следует помнить о том, что деталь вышла из строя в результате токовой перегрузки, поэтому следует протестировать проводку и защищаемые приборы на наличие коротких замыканий. Если этого не сделать, то потребуется снова менять плавкие элементы. Не рекомендуется также пытаться избавиться от необходимости постоянной замены предохранителей установкой более мощных деталей либо намоткой на диэлектрический элемент медной проволоки. Такие действия могут быть привести к возгоранию автомобиля либо выходу из строя приборов и деталей, в цепи которых был установлен предохранитель.

Блок предохранителей ВАЗ 2121 Нива: схема

Если выходит из строя какое-либо оборудование на автомобиле, то первым делом нужно проверить, цел ли предохранитель. Сделать это несложно и под силу даже начинающему автомобилисту и отправляться для этого на станцию технического обслуживания нет никакого смысла. Элементарная замена может обойтись вам в хорошую копеечку. Для этого достаточно найти блок предохранителей ВАЗ 2121 Нива, который конструкторы расположили в очень доступном месте.

Электропредохранители на авто меняются в случае их перегорания, в обязательном порядке соблюдая их номинал. Но на автомобиле ВАЗ 2121 Нива случаются и другие ситуации. К примеру, многие автомобилисты жалуются, что иногда электропредохранители просто выпадают из колодки. Именно поэтому рекомендуется сменить старый блок на новый, в котором предохраняющие элементы держатся намного лучше.

Расположение

Предохранители в ВАЗ 2121 Нива находятся в салоне транспортного средства и закрыты специальным кожухом. Это достаточно удобное место для того, чтобы в любой момент произвести замену перегоревшего и при этом обойтись можно самыми обычными инструментами. Особенно это важно зимой или когда идет дождь, нет необходимости выходить на улицу, если поломка приключилась в пути.

Схема

Схема расположения защитных элементов

Таблица с расшифровкой схемы

Процесс снятия и замены

Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.

Необходимые инструменты

Для работы нам понадобятся самые обычные инструменты, которые всегда есть под рукой у любого водителя, а именно:

• набор новых электропредохранителей;
• набор ключей;
• отвертка.

Набор ключей, который должен быть у каждого автолюбителя

Этапы

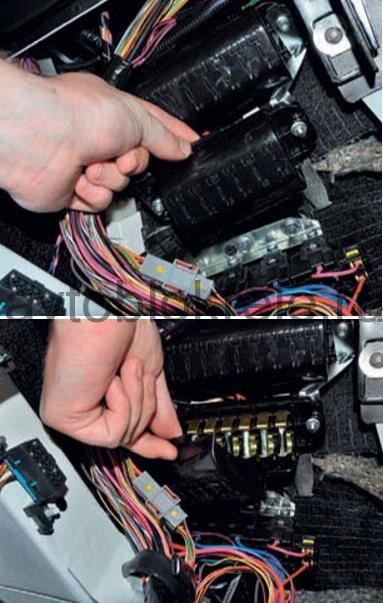

1. Перед началом работ по замене нужно отсоединить минусовый провод аккумулятора.
2. Далее при помощи отвертки откручиваем винты, которыми закреплен кожух и убираем его.
3. Смотрим по схеме, где находится перегоревший предохранитель.
4. Находим его в колодке и извлекаем.
5. Берем такой же по номиналу и устанавливаем на место извлеченного.
6. Внимание! На обратной стороне блока находится электропредохранитель электровентилятора его номинал 30 А, его корпус окрашен в зеленый цвет. Прочие элементы имеют номинал 15 А и они синего цвета.
7. Если не планируем менять колодку, то на этом работа закончена и нам остается только установить на место кожух и закрепить его винтами.
8. Но если вы решили привести систему с предохранителями в порядок и заменить старую колодку новой, то нам нужно при помощи торцовой головкой на 8 открутить пару гаек, которыми крепится колодка.
9. Теперь снимаем непосредственно сам блок.
10. Отсоединяем колодочку с проводами.
11. Меняем блок.
12. Устанавливаем в него предохранители.
13. Закрепляем его гайками.
14. Возвращаем на место кожух и закручиваем винты.
15. На этом работа с электропредохранителями на автомобиле ВАЗ 2121 Нива закончена.

Внимание! Если предохранитель опять перегорит, то необходимо просмотреть всю цепь, а конкретно тот потребитель, за который отвечает данный предохраняющий элемент.

Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего.

В этом видео на примере вазовской шестерки показаны некоторые причины замены блока. Как видите, во время экспуатации корпус деформировался, заметны подплавления.

Как видео все очень просто по времени такая работа займет не более получаса, вместо двух-трех часов стояния на станции технического обслуживания и траты лишних денег.

Цепи, защищаемые плавкими предохранителями (до 2020 г.)

Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.

Имейте ввиду, что номинал и назначение предохранителей может отличаться в зависимости от года выпуска автомобиля. Поэтому пояснительные таблицы 3 и 4 представлены в двух вариантах.

Большинство предохранителей находятся в блоках, расположенных в салоне под панелью приборов, слева от рулевой колонки. Плавкие предохранители установлены в двух блоках рядом, они соединены между собой (рис. 44) и удерживаются в них пружинными контактами. В верхнем блоке установлены десять предохранителей, в нижнем — шесть предохранителей. Защищаемые ими цепи указаны в таблице 3.

(назначение указано в таблице 3)

ТАБЛИЦА 3 (для рис. 44)

Реле включения обогрева заднего стекла

Электродвигатели очистителя и омывателя заднего стекла

Лампы света заднего хода (в задних фонарях)

Реле и электродвигатель очистителя ветрового стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Лампа заднего левого габаритного огня

Фонари освещения номерного знака

Лампа заднего правого габаритного огня

Лампа освещения приборов

Табло подсветки рычагов управления отопителем

Лампа освещения прикуривателя

Плафоны освещения салона

Лампы стоп-сигналов в задних фонарях

Реле (обмотка) включения обогрева заднего стекла

Электродвигатели очистителя и омывателя заднего стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа указателей поворота

Задние фонари (лампы света заднего хода)

Обмотка возбуждения генератора (при пуске двигателя)

Контрольная лампа включения блокировки дифференциала в раздаточной коробке

Контрольная лампа включения стояночного тормоза

Контрольная лампа аварийного состояния рабочей тормозной системы

Контрольная лампа недостаточного давления масла

Указатель температуры жидкости в системе охлаждения двигателя

Указатель уровня топлива с контрольной лампой резерва топлива

Контрольная лампа заряда аккумуляторной батареи

Левый задний фонарь (габаритный свет)

Фонари освещения номерного знака

Правый задний фонарь (габаритный свет)

Лампа освещения приборов

Табло подсветки рычагов управления отопителем

Лампа освещения прикуривателя

Плафоны освещения салона

Дополнительные блоки предохранителей и реле

Блок реле под панелью приборов, над педалью «газа»: 1 — реле заднего противотуманного света; 2 — реле включения обогрева стекла двери багажного отделения; 3 — реле ближнего света фар; 4 — реле дальнего света фар

Дополнительные блоки для автомобилей с ЭСУД

На автомобилях с ЭСУД на левой боковине передка под панелью приборов дополнительно устанавливается колодка (рис. 45) с четырьмя предохранителями, которые защищают элементы систем впрыска. (справа от них находится диагностический разъём) Неисправный предохранитель определяется по вышедшим из строя цепям, которые он защищает, в соответствии с таблицей 4.

alt=»назначение дополнительных предохранителей и реле» height=»206″ /> Рис. 45. Дополнительные предохранители (ЭСУД) (назначение указано в таблице 4)

Блок реле системы управления двигателем (под основным блоком): 1 — реле зажигания; 2 — главное реле; 3 — реле правого электровентилятора; 4 — реле левого электровентилятора; 5 — реле топливного насоса; 6 — предохранитель топливного насоса (F5, 15 А)

ТАБЛИЦА 4 (для рис. 45)

Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ. Защищаемые данным проводом цепи указаны в таблице 5.

Таблица 5

Предохранитель	Защищаемая цепь
Провод типа «предохранительная линия»	Главное реле ЭСУД
Диагностическая колодка
АПС
Предохранители 1, 2, 5 системы впрыска (см. табл. 4, 2-й вариант)

На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов. Номиналы предохранителей указаны в таблице 6.

Таблица 6

№ и номинал предохранителя	Защищаемая цепь
6 (5А)	Гидроагрегат АБС
7 (40А)	Гидроагрегат АБС
8 (25А)	Гидроагрегат АБС

В комплектации LADA 4×4 Urban, электроооборудование имеет дополнительные цепи защищаемые плавкими предохранителями, перечень которых указан в таблице 7. А перечень основных предохранителей такой же как у обычной коплектации LADA 4×4.

Таблица 7 (дополнительные цепи предохранителей в комплектации Urban)

№ и номинал предохранителя	Защищаемая цепь
Основной блок
1 (16А)*	Электростеклоподьемники передних дверей

Замена предохранителей
