Особенности конструкции, дефектовка и замена распредвала ВАЗ 2107

От состояния распределительного вала напрямую зависит эффективность работы всего автомобильного двигателя. Даже малейшие неисправности этого узла газораспределительного механизма сказываются на мощностных и тяговых характеристиках силового агрегата, не говоря уже об увеличении расхода топлива и сопутствующих поломках. В этой статье мы поговорим о предназначении распределительного вала, принципе его действия, основных неисправностях и способах их устранения на примере автомобиля ВАЗ 2107.

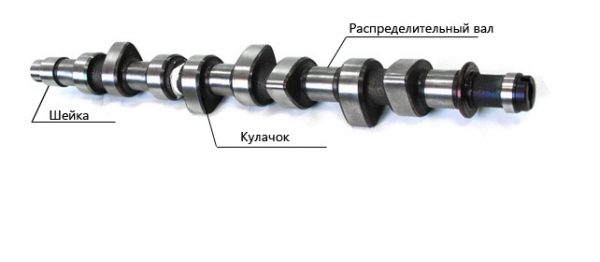

Распредвал ВАЗ 2107

Распределительный вал является главным элементом механизма газораспределения автомобильного двигателя. Это цельнометаллическая деталь, выполненная в виде цилиндра с размещёнными на нём опорными шейками и кулачками.

Предназначение

Вал ГРМ служит для управления процессами открытия-закрытия клапанов в камерах сгорания мотора. Иными словами, он синхронизирует рабочие такты силового агрегата, вовремя впуская топливно-воздушную смесь в камеры сгорания и выпуская из них отработанные газы. Распредвал у «семёрок» приводится в действие за счёт вращения его звезды (шестерни), соединённой посредством цепи с шестерней коленчатого вала.

Где расположен

В зависимости от конструкции двигателя вал ГРМ может иметь разное расположение: верхнее и нижнее. При нижнем его расположении он устанавливается непосредственно в блоке цилиндров, а при верхнем — в головке блока. У «семёрок» распредвал находится в верхней части ГБЦ. Такое расположение, в первую очередь, делает его легкодоступным для ремонта или замены, а также для регулировки клапанных зазоров. Для того чтобы добраться до вала ГРМ, достаточно снять крышку клапанов.

Принцип действия

Как уже упоминалось, распредвал приводится в движение шестерней коленчатого вала. При этом скорость его вращения из-за разного размера приводных шестерён, снижена ровно вдвое. Полный рабочий цикл двигателя происходит за два оборота коленвала, но вал ГРМ при этом совершает всего лишь один оборот, за который он успевает впустить топливно-воздушную смесь в цилиндры поочерёдно и выпустить отработанные газы.

Открытие (закрытие) соответствующих клапанов обеспечивается за счёт воздействия кулачков на толкатели клапанов. Выглядит это примерно так. При вращении вала кулачок своей выступающей стороной вдавливает толкатель, который перадаёт усилие на подпружиненный клапан. Последний открывает окно для впуска горючей смеси (выпуска газов). Когда кулачок проворачивается дальше, клапан закрывается под действием пружины.

Характеристики распредвала ВАЗ 2107

Работа вала ГРМ ВАЗ 2107 определяется тремя основными параметрами:

• ширина фаз — 232 о ;
• запаздывание впускного клапана — 40 о ;
• опережение выпускного клапана — 42 о .

Количество кулачков на распредвале соответствует числу впускных и выпускных клапанов. У «семёрки» их восемь — по два на каждый из четырёх цилиндров.

Можно ли увеличить мощность двигателя ВАЗ 2107 за счёт установки другого распредвала

Наверное, каждому владельцу «семёрки» хочется, чтобы двигатель его машины работал не только без перебоев, но и с максимальной эффективностью. Поэтому некоторые умельцы пытаются тюнинговать силовые агрегаты различными методами. Одним из таких способов является установка другого, более «продвинутого» распредвала.

Суть тюнинга

Теоретически, повысить показатели мощности силового агрегата можно путём увеличения ширины фаз и высоты подъёма впускного клапана. Первый показатель определяет промежуток времени, в течение которого будет открыт впускной клапан, и выражается в угле поворота вала ГРМ. У «семёрки» она составляет 232 о . Высота подъёма впускного клапана определяет площадь отверстия, через которое в камеру сгорания будет подаваться топливно-воздушная смесь. Для ВАЗ 2107 она составляет 9,5 мм. Таким образом, опять же, в теории, при увеличении этих показателей мы получаем больший объем горючей смеси в цилиндрах, что действительно может положительно повлиять на мощность силового агрегата.

Увеличить ширину фаз и высоту подъёма впускного клапана можно путём изменения конфигурации соответствующих кулачков вала газораспределительного механизма. Поскольку такая работа не может быть выполнена в гаражных условиях, для подобного тюнинга лучше использовать готовую деталь от другого автомобиля.

Распредвал с «Нивы»

Есть лишь один автомобиль, распредвал от которого подойдёт на «семёрку». Это ВАЗ 21213 «Нива». Её вал ГРМ имеет ширину фаз, равную 283 о , а подъем впускного клапана составляет 10,7 мм. Даст ли что-то установка такой детали на двигатель ВАЗ 2107 в реальности? Практика показывает, что да, небольшое улучшение в работе силового агрегата отмечается. Рост мощности составляет примерно 2 л. с., но только на низких оборотах. Да, «семёрка» немного резче откликается на нажатие педали акселератора при старте, но набрав обороты, её мощность становится прежней.

Спортивные распредвалы

Кроме вала ГРМ от «Нивы», на ВАЗ 2107 можно также установить какой-нибудь из валов, изготовленных специально для «спортивного» тюнинга силовых агрегатов. Такие детали производятся целым рядом отечественных предприятий. Их стоимость колеблется в пределах 4000–10000 рублей. Рассмотрим характеристики таких распредвалов.

Таблица: основные характеристики «спортивных» валов ГРМ для ВАЗ 2101–2107

Неисправности распределительного вала ВАЗ 2107, их признаки и причины

Учитывая, что вал ГРМ подвержен постоянным динамическим и температурным нагрузкам, он не может служить вечно. Определить, что именно этот узел вышел из строя, без детальной диагностики и дефектовки сложно даже специалисту. Признаков его неисправности может быть всего два: снижение мощности и негромкий стук, проявляющийся, в основном, под нагрузкой.

К основным неисправностям распредвала относятся:

• износ рабочих тел кулачков;
• износ поверхностей опорных шеек;
• деформация всей детали;
• перелом вала.

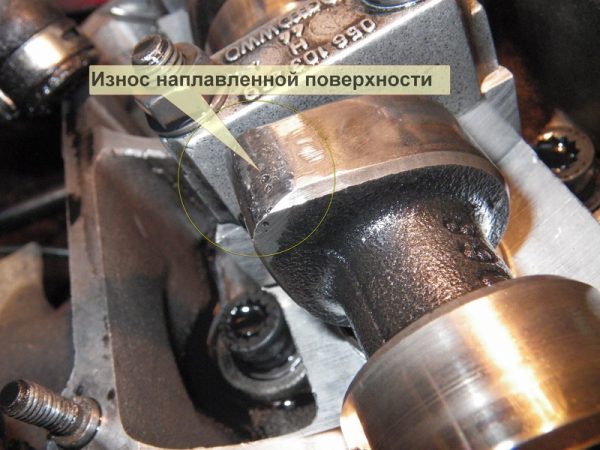

Износ кулачков и шеек

Износ — естественное явление для постоянно вращающейся детали, но в некоторых случаях он может быть чрезмерным и преждевременным. К этому приводят:

• недостаточное давление масла в системе, в результате чего к нагруженным участкам смазка не поступает или поступает в меньшем количестве;
• некачественное или не соответствующее установленным требованиям моторное масло;
• брак при производстве вала или его «постели».

В случае износа кулачков мощность двигателя заметно снижается, так как они, будучи стёртыми, не могут обеспечивать ни соответствующей ширины фаз, ни нужного подъёма впускного клапана.

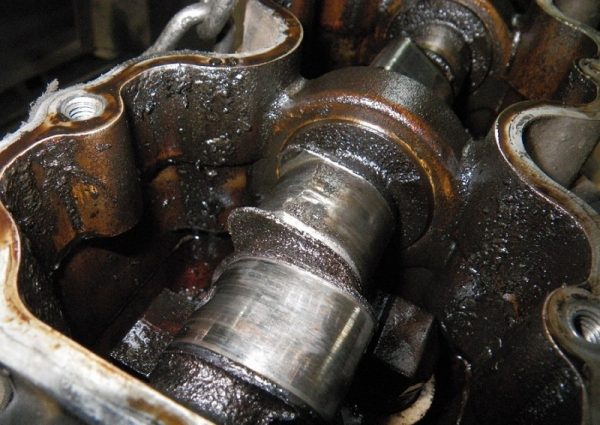

Деформация

Деформация распредвала появляется в результате сильного перегрева, вызванного сбоями в работе систем смазки или охлаждения. На начальном этапе эта неисправность может проявляться в виде характерного стука. При подозрении на подобную поломку дальнейшая эксплуатация автомобиля не рекомендуется, так как она может вывести из строя весь газораспределительный механизм двигателя.

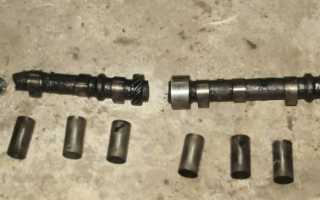

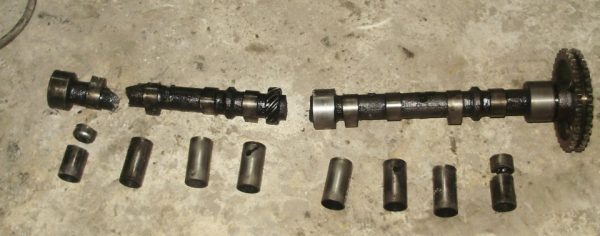

Перелом

Перелом распредвала может быть следствием его деформации, а также неслаженной работы ГРМ. В случае этой неисправности работа двигателя останавливается. Параллельно с этой проблемой возникают и другие: разрушение «постели» вала, искривление клапанов, направляющих, повреждения деталей поршневой группы.

Снятие распределительного вала ВАЗ 2107

Для точного определения неисправности вала ГРМ, проверки его состояния, ремонта и замены деталь необходимо снять с двигателя. Для этого потребуются следующие инструменты:

• торцевой ключ на 10 мм;
• торцевой ключ на 13 мм;
• рожковый ключ на 17 мм;
• динамометрический ключ;
• пассатижи.

Порядок демонтажных работ:

1. Устанавливаем автомобиль на ровной площадке.
2. Демонтируем корпус воздушного фильтра.
3. Используя пассатижи, отсоединяем трос воздушной заслонки от карбюратора и продольную тягу привода дроссельной заслонки.
4. Сдвигаем в сторону шланг топливной магистрали.
5. Торцевым ключом или головкой на 10 мм с удлинителем откручиваем две гайки, крепящие натяжитель цепи к головке блока цилиндров, и снимаем его.

Дефектовка вала ГРМ ВАЗ 2107

Когда распредвал будет вынут из «постели», необходимо оценить его состояние. Сначала это делается визуально. Распределительный вал подлежит замене, если на его рабочих поверхностях (кулачках и опорный шейках) имеются:

• царапины;
• задиры;
• износ в виде огранки (для кулачков);
• наволакивание слоя алюминия с «постели» (для опорных шеек).

Кроме этого, распредвал должен быть заменён, если будут обнаружены хоть малейшие следы его деформации.

Степень износа опорных шеек и самих опор устанавливается при помощи микрометра и штангенциркуля. В нижеприведённой таблице указаны допустимые диаметры шеек и рабочих поверхностей опор.

Таблица: допустимые диаметры опорных шеек распредвала и опор его «постели» для ВЗ 2107

Если в процессе проверки будет установлено, что размеры рабочих поверхностей деталей не соответствуют приведённым, распредвал или «постель» необходимо заменить.

Установка нового распредвала

Для того чтобы поставить новый вал ГРМ, потребуются те же инструменты, что и для его демонтажа. Порядок монтажных работ следующий:

1. В обязательном порядке смазываем моторным маслом поверхности кулачков, опорных шеек и опор.
2. Устанавливаем распредвал в «постель».
3. Ключом на 10 мм закручиваем болты упорного фланца.
4. Проверяем, как вращается вал. Он должен легко проворачиваться вокруг своей оси.
5. Выставляем такое положение вала, при котором его штифт совпадал бы с отверстием на фиксирующем фланце.
6. Устанавливаем постель на шпильки, накручиваем гайки, производим их затяжку. При этом важно соблюдать установленный порядок. Момент затяжки — в пределах 18,3–22,6 Нм.

Выставление момента зажигания (фаз газораспределения) по меткам

После проведённых ремонтных работ нужно обязательно выставить правильный момент зажигания. Для этого необходимо выполнить следующие работы:

1. Установить звезду распредвала с цепью, зафиксировать её болтом, не затягивая.
2. Произвести монтаж натяжителя цепи.
3. Накинуть цепь на шестерни коленвала, вала дополнительного оборудования и распределительного вала.
4. При помощи ключа на 36, надетого на гайку шкива коленчатого вала, провернуть коленвал до того момента, пока метка на шкиве не совпадёт с меткой на крышке двигателя.

Видео установка распредвала ВАЗ 2107

После проверки работы двигателя рекомендуется провести регулировку клапанов в два этапа: первый сразу, второй — после 2–3 тыс. км пробега.

Как видите, ничего особо сложного в диагностике и замене распределительного вала ВАЗ 2107 нет. Главное — найти нужный инструмент и выделить для ремонта двигателя два-три часа свободного времени.

Как заменить распредвал и рычаги клапанов ВАЗ-2107

— Износ рабочих поверхностей кулачков вала и рычагов, характеризуется невозможностью убрать стук клапанов после настройки тепловых зазоров щупом.

Все эти последствия могут быть вызваны применением некачественного моторного масла, “масляным голоданием”, повреждением фильтрующего элемента масляного фильтра, частыми перегревами двигателя, а также вследствие общего износа. При пробеге более 100 тыс. км следует задуматься о замене вала и рокеров.

Итак, отсоединяем и отводим в сторону мешающие нам патрубки, снимаем крышку головки блока цилиндров.

Проворачивая коленчатый вал выставляем метки ГРМ в положение ВМТ 4-го цилиндра.

Ослабляем затяжку болта крепления звездочки распредвала, не выворачивая его.

Отворачиваем колпачковую гайку натяжителя примерно на 0,5 оборота, чтобы ослабить цепь.

Отворачиваем 9 гаек крепления корпуса распредвала и снимаем его со шпилек головки блока цилиндров.

Переставляем контргайку на новые болты и вворачиваем их обратно до упора на всю длину. Ставим пружины и новые рокера. Следует иметь ввиду, что в продаже имеются рокера и болты как старого, так и нового образца. Рокера нового образца отличаются меньшим диаметром посадочного места под болт, а также наличием второго пропила сверху, соответственно у болта н/о диаметр головки меньше. Рабочие пары “рокер-болт” разных образцов не взаимозаменяемы, поэтому, чтобы не перепутать, лучше покупать их сразу комплектом.

Смазываем рабочие поверхности и шейки нового распредвала, рокеров для предотвращения задиров при первом пуске. Устанавливаем распредвал на место, предварительно выставив штифт фланца вала напротив отверстия в звезде.

Затягиваем распредвал с усилием 1.9-2.3 кгс·м согласно схеме затяжки в несколько приемов.

Устанавливаем звезду с цепью на место. Усилие затяжки 4.2-5.2 кгс·м.

Прокручиваем коленчатый вал и сверяем метки, натягиваем цепь и настраиваем тепловые зазоры в клапанах.

Замена распредвала вместе с корпусом на ВАЗ 2101-2107

Смена распредвала вместе с корпусом не такой уж трудный процесс, поэтому справиться можно с ним самостоятельно, рассмотрим на примере автомо ВАЗ 2101-2107. Первым делом подозрения связаны были с неисправным клапаном, так как был неисправен один цилиндр, но после вскрытия самого корпуса был замечен повреждённый корпус распредвала, была выбита часть, также был поврежден ролик с пружиной. Поэтому заранее позаботились и приобретите новых деталей, и взялись за работу.

Для работы запасаемся определенными инструментами, в принципе из можно найти в любом гараже.

После завершения всех ремонтных процедур обязательно отрегулируйте клапана.

На представленном фото изображена основная причины поломки.

Приобретенная деталь для замены.

Первым делом избавляемся от крышки клапана, вооружившись ключом на 10, отвинчиваем все гайки крепления, должно получиться примерно как на фото.

При помощи плоской отвёртки поддеваем шайбу, расположенную под гайкой звёзды распределительного вала.

Отвинчиваем гайку при помощи ключа на 17.

Избавляемся от болта натяжения, находящегося на цепи ГРМ, расположенного с правой стороны спереди.

После ослабления цепи, немного попытаемся осуществить стуки по звезде, чтобы ее снять.

Далее снимаем гайку, удерживающую крышку распредвала на машине марки ВАЗ 2101-2107, обратиться за примером можно к фото.

Далее изымаем корпус с распредвалом, для этого можно только потянуть с небольшим усилием к себе.

То, что должно получится по итогу можно просмотреть на представленном ниже фото.

Производим замену рокеров, заменяем их на новые. Ведь на изношенных рокерах существует выработка, поэтому регулировка клапанов почти невозможна, а присутствие стука вам обеспечено будет. Сменить их очень просто, для этого с усилием тянем кверху и снимаем.

Смене также подлежать пружины, цены не кусаются, примерно за одну пружину придется отдать всего 3 рубля, приду установке новых рокеров соблюдать какую-либо последовательность не придется, однако при установке старых рокеров соблюсти ее придется. Далее вооружившись новым распредвалом 2101-2107 уже в сборке, фиксируем его на ГБЦ, далее фиксируем гайки при помощи динамометрического ключа.

Затяжку стоит производить в строгой последовательности, представленной на схеме с усилием 18-21 превышение диапазона приведет к повреждению резьбы.

Замена распредвала ВАЗ 2107

Сегодня мы опубликуем подробную информацию о том, как заменить распредвал на ВАЗ 2107 своими руками. Руководство будет сопровождаться фотографиями, поэтому разобраться сможет даже новичок.

Рапредвал (распределительный вал) — один из важнейших элементов газораспределительного механизма (ГРМ). Задача распредвала обеспечить своевременный впуск чистого воздуха и выпуск отработанных газов из камеры сгорания посредством открытия и закрытия впускных и выпускных клапанов.

Распределительный вал расположен в верхней части головки блока цилиндров (ГБЦ), со шкивом и зубчатой звездочкой коленвал соединяется при помощи цепи или ремня ГРМ.

К главным неисправностям, которые требуют ремонта или замены распредвала можно отнести — повышенный износ, царапины и риски на опорных шейках распредвала, многочисленные задиры или прогиб распредвала (деформация).

Падение давление системе смазки двигателя. Как правило, причиной этого становится сильный износ шеек распределительного вала, а также в случае нарушения посадочных гнезд подшипников распредвала в ГБЦ. Второй случай требует полной замены головки блока цилиндров, ввиду того, что гнезда расположены в самом теле ГБЦ.

Сильный стук клапанов при наличии рабочих гидрокомпенсаторах, увеличение зазоров в механизме привода клапанов. Причина — повышенный износ кулачков распредвала, применение низкокачественного моторного масла, нерабочий или забитый масляный фильтр. Данные неисправности также характерны потерей мощности и перебоями в работе двигателя.

Также замена распредвала производится в случае тюнинга двигателя, когда штатный распределительный вал заменяется на спортивный с кардинально другими характеристиками, фазами впуск/выпуск и несколько измененными кулачками. Это необходимо для увеличения мощности или улучшения КПД (коэффициент полезного действия) мотора.

Сегодня я расскажу о том, как заменить распределительный вал ВАЗ 2107 своими руками, используя подручный инструмент в условиях гаража.

Замена распредвала ВАЗ 2107 своими руками

1. Демонтируйте крышку клапанов ГБЦ. Замена прокладки головки блока цилиндров своими руками

2. Установите распредвал в положение конца такта сжатия 4-го цилиндра.

3. При помощи ключа на «13″, отпустите натяжитель цепи, затем упираясь монтажкой в башмак натяжителя, покрепче сожмите шток натяжителя, затем зафиксируйте его, используя гайку натяжителя цепи. Если что-то не выходит, тогда полностью снимите натяжитель.

4. Возьмите плоскую отвертку и аккуратно отогните стопорную шайбу болта креплении звездочки распредвала.

5. Включите четвертую передачу, это зафиксирует распредвал и избавит вас от его проворачивания.

6. Далее возьмите ключ на «17″, и открутите крепежный болт звездочки.

7. Достаньте крепежный болт распределительного вала вместе с шайбами, звездочкой и цепью. Цепь лучше всего примотать к звездочке при помощи нитки, это избавит вас от перескакивания цепи на зубьях звездочки, что крайне нежелательно.

8. Ключом на «13″ открутите 9 гаек «постели» распредвала.

9. Теперь демонтируйте распредвал вместе с «постелью», сняв его со шпилек.

10. Отверните два крепежных болта упорного фланца, при помощи ключа на «10″, затем снимите сам фланец.

11. Приподнимите кулачок, чтобы освободить его от давления пружины, затем снимите его.

12. Теперь можете вынуть из «постели» распределительный вал.

13. Снимите пружину кулачка.

Готово. Сборка осуществляется в обратном порядке. Напомним, что предыдущая новость была про замену топливного фильтра на ВАЗ 2107 своими руками.
