Как подключить электронное зажигание на ваз 2107

Установка бесконтактного электронного зажигания на автомобили Ваз 2101-2107, или просто Классика

5. Жгут проводов !

+Если у вас хорошие провода и свечи то их можно не менять +

1.Меняем свечи на новые, предварительно установив зазор 0,7-0,8 мм.

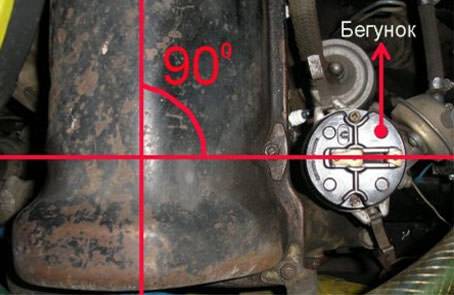

3. Снимаем крышку трамблёра и поворачиваем коленвал до тех пор пока бегунок не будет повёрнут в сторону 1-го цилиндра на трамблёре, а метка на шкиве коленчатого вала и средняя метка на крышке механизма газораспределения примерно совпадут. Ключом на 13 отворачиваем старый трамблёр и вынимаем его. Берём новый трамблёр, снимаем с него крышку и, поворачивая шток вращаем его до тех пор пока бегунок не будет повёрнут в сторону 1-го цилиндра, как на старом трамблёре. Вставляем новый трамблер и слегка наживляем гайку на 13. После этого у вас должно быть примерно так, как показано на рисунках.Далее, поворачивая трамблер вокруг своей оси распологаем его так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране. на картинках показан датчик Холла, а не так, как его надо располагать!)После того как вы установите трамблёр так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране, можете затягивать гайку крепления трамблёра.

5. Одеваем крышку трамблёра и высоковольтные провода.

Самостоятельная установка и регулировка БСЗ на ВАЗ 2107

Наряду с другими вариантами усовершенствования агрегатов и систем автомобиля ВАЗ 2107 рассматривается система бесконтактного (электронного) зажигания (БСЗ) вместо стандартной. Такая модернизация позволяет обеспечить стабильное повышенное напряжение на свечах зажигания, что, в свою очередь, облегчает пуск двигателя и увеличивает энергию искры.

Установка и регулировка системы бесконтактного зажигания – дело достаточно непростое, поэтому если у вас нет достаточных навыков работы с автомобильной электроникой, лучше доверить эту работу специалистам. Если же вы чувствуете, что вы в состоянии установить комплект БСЗ на ВАЗ 2107 самостоятельно, тогда внимательно изучите данную инструкцию и приступайте к работе.

Для работы понадобятся следующий набор инструментов и материалы:

• Ключ на 8;
• Ключ на 10;
• Ключ на 13;
• Крестообразная отвертка;
• Два самореза;
• Дрель со сверлом соответствующего саморезам диаметра;

Естественно, кроме всего этого, должна быть приобретена система электронного бесконтактного зажигания, точнее комплект ее составляющих: катушка, коммутатор, распределитель и провода для подключения всех элементов между собой.

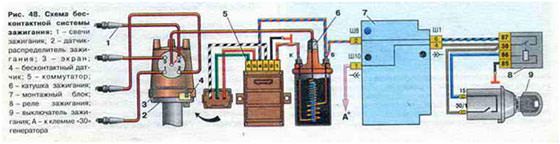

Ниже приведена принципиальная схема, согласно которой подключается система бесконтактного зажигания для ВАЗ 2107.

Трамблер

Последовательность работ, которые необходимо выполнить для того, чтобы установить комплект новых деталей на ВАЗ 2107, особой разницы не имеет. Поэтому можем начать с замены трамблера. Снимаем крышку распределителя для доступа к бегунку. Чтобы упростить себе задачу по дальнейшей регулировке БСЗ, следует сразу выполнить некоторые подготовительные мероприятия: установка бегунка трамблера в положение, которое будет легко повторить при монтаже нового распределителя; отметка на блоке напротив средней метки на шкале трамблера, служащей для регулировки зажигания.

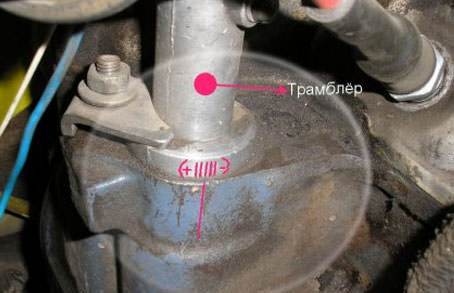

Ключом на 13 полностью откручиваем гайку крепления трамблера после чего снимаем его. Отключаем провод высокого напряжения, соединяющий катушку зажигания и трамблер. Устанавливаем новый бесконтактный датчик распределитель, при этом нужно выставить бегунок таким образом, чтобы он соответствовал положению старого. Корпус нового трамблера требуется выставить по меткам, среднюю напротив оставленной ранее на корпусе двигателя. Одеваем крышку трамблера и комплект проводов высокого напряжения.

Катушка

Далее, необходимо заменить катушку зажигания. Ключом на 8 откручиваем гайки крепления проводов к контактам катушки. При помощи ключа на 10 откручиваем крепление катушки к кузову. Установка новой катушки требует особого внимания — следует учесть возможное несоответствие расположения контактов «Б» и «К». Для удобства можно развернуть новую электронную катушку относительно крепежа, тем самым расположив контакты так же, как на старой.

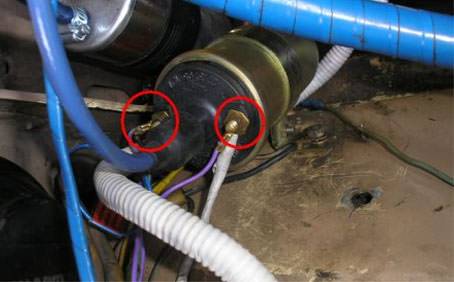

Закрепив катушку, подключаем к ее контактам старые провода (обычно один синего, второй коричневого цвета), и новые, с разъемами для подключения к трамблеру и коммутатору. Они обычно имеют такую же расцветку, как и стандартные. Обычно в ВАЗ 2107 коричневые провода подключаются к контакту «К», а синие – к «Б». Осталось подключить высоковольтный провод, который соединяет катушку и трамблер.

Коммутатор

Последний элемент в схеме, наличие которого требует бесконтактная электронная система зажигания – коммутатор. Идеальное место, в котором может быть выполнена его установка в ВАЗ 2107 – между бачком омывателя и левой фарой. Там есть ровная площадка, на которую и установим коммутатор, радиатором к кузову. Прислонив коммутатор, отмечаем места для сверления отверстий в кузове, через которые и прикручиваем его саморезами, при этом нужно под один из саморезов прикрутить черный (нулевой) провод от колодки подключения.

По окончании всех вышеописанных работ, следует еще раз внимательно проверить соединение проводов согласно принципиальной схемы. Если все сделано правильно, можно пробовать заводить двигатель. Обычно с этим проблем не возникает, остается только отрегулировать зажигания, для обеспечения максимально эффективной работы двигателя.

Регулировка

Безо всяких приборов выставить угол опережения зажигания можно опытным путем. На прогретом до рабочей температуры (80-90 градусов), при движении со скоростью 40 км/час необходимо переключиться на 4 скорость и выжать педаль газа. Если электронное бесконтактное зажигание удалось выставить правильно, должна возникнуть кратковременная детонация, после которой двигатель должен начать постепенно набирать обороты. Если появился стук клапанов – необходимо провернуть трамблер по часовой стрелке примерно на градус. Операцию повторяют, пока стук не прекратится. Если же при проверке появляется провал в оборотах двигателя, трамблер проворачивают в противоположную сторону.

Кроме регулировки угла опережения зажигания новая система может потребовать регулировки карбюратора. Карбюратор ВАЗ 2107 имеет два регулировочных винта – количества и качества. Регулировка осуществляется следующим образом:

1. Вращением винта количества добиваются частоты оборотов двигателя, равной 1200-1300. Далее, винтом регулировки качества выставляют максимальные обороты.
2. Повторяют операцию, описанную в п.1, до тех пор, пока при оборотах 1200-1300, винт регулировки качества будет установлен в положение, соответствующее максимальным оборотам двигателя.

Специалисты рекомендуют при установке БСЗ выполнить не только регулировку, но и чистку и продувку карбюратора, чтобы увидеть реальный эффект от данной модернизации.

Установка электронного зажигания на ВАЗ

Некоторые владельцы классических автомобилей семейства ВАЗ 2101-07 постоянно стараются улучшить, доработать, добавить электроники и удобства. Одной из таких доработок — это установка бесконтактного электронного зажигания.

Какое зажигание лучше: бесконтактное или контактное?

Контактные зажигания устарели, но все же используются в старых автомобилях. На заднеприводных моделях Ваз бесконтактное впервые установили на 2107.

Разберем отличия контактного от бесконтактного зажигания:

Преимущества бесконтактного зажигания:

• так как в распределителе нет контактной группы, искрообразование происходит четко;
• высокий срок эксплуатации катушки;
• при средних оборотах мотора БСЗ создает искру в 4 раза мощнее, чем контактное зажигание. Это особенно полезно, если свечи загрязнились, так как искра все равно будет вырабатываться;
• отлично выполняет свои функции даже в мороз;
• если напряжение в электросети низкое, то искрообразование все равно будет происходить;
• благодаря мощной стабильной искре свечей, воспламенение топливно-воздушной смеси происходит быстрее;
• если установлен БСЗ, то уменьшается расход топлива и повышается мощность мотора;
• улучшается динамика разгона автомобиля;
• БСЗ легче обслуживать, потому что в устройстве нет подвижных деталей.

Устройство бесконтактной системы зажигания

Устройство БСЗ для карбюраторных двигателей состоит из:

1. Трамблер. Это устройство, которое отвечает за создание искры в нужный момент. Его еще называют распределителем системы зажигания.
2. Высоковольтная катушка. Этот элемент в устройстве системы зажигания получает от аккумулятора низкое напряжение, преобразует его и подает высокое напряжение. Поэтому от него идут высоковольтные провода. Катушка состоит из двух обмоток. Первичная — из проводом большого сечения (соединяется с электрической частью авто посредством реле замка зажигания), вторичная — это много витков тонкой проволоки (соединяется высоковольтным проводом с трамблером).
3. Коммутатор. Данный элемент системы бесконтактного зажигания отвечает образование искры. Простыми словами, коммутатор — это усилитель сигнала. Коммутатор есть только в системе зажигания ДВС с карбюратором. Кстати, самым лучшим карбюратором СОЛЕКС считается. На инжекторных Ваз 2107, как и на других — коммутатор не нужен, поскольку его функции выполняет контроллер бортового компьютера.
4. Высоковольтная и обычная проводка. Проводка высоковольтного напряжения должны соответствовать требованиям мощной изоляции.
5. Клеммы. Служат для соединений, должны быть прочными.

Электронная и бесконтактная система зажигания — это одно и то же устройство. Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.

Устройство трамблера:

• корпус;
• вал;
• кулачок;
• подвижный контакт (бегунок).

Схемы подключения электронного зажигания: Ваз 2101-Ваз 2107

Схема бесконтактной системы зажигания для автомобилей ВАЗ:

Как работает бесконтактное зажигание

Последовательность и принцип работы БСЗ такой:

1. Водитель поворачивает ключ замка зажигания.
2. Цепь замкнулась и на первичную обмотку катушки зажигания подается постоянное напряжение от аккумулятора. Первичная обмотка под напряжением образует вокруг себя магнитное поле.
3. При запуске стартера, он начинает вращать коленчатый вал ДВС и вращает вал, который находится внутри трамблера вместе с бегунком.
4. Датчик холла фиксирует как вращается вал трамблера (по выступу на валу) и передает сигнал коммутатору.
5. Электронный блок отключает поступление напряжения к первичной обмотке по сигналу датчика Холла.
6. Когда цепь подачи напряжения прерывается, в этот момент появляется импульс высокого напряжения до 24 килоВольт во вторичной обмотке катушки, которое передается по толстому проводу на бегунок (подвижная часть трамблера).
7. На крыше встроены неподвижные контакты. Бегунок бросает импульс на один из этих неподвижных контактов. От контакта, который получил импульс высокого напряжения, оно передается по высоковольтным проводам на свечи зажигания тех цилиндров, в которых поршни находятся в верхних мертвых точках.
8. Во время подачи напряжения на свечу, в рабочей камере сгорания цилиндра уже есть топливо и воздух в сжатом состоянии для воспламенения.
9. Бегунок трамблера вращается от искру всем свечам по определенной схеме последовательности: 1-3-4-2. В зависимости, от того как установить бегунок, зависит вся работа системы, раннее зажигание или позднее, определять мы научились в другом материале.
10. Мотор автомобиля заводится.

ЭСУД бывают взаимозаменяемы, а бывают и не ремонтнопригодны.

Схема устаревшей системы зажигания ВАЗ (без коммутатора)

Такая схема в системах, где нет коммутатора. Разрыв цепи происходит механически с помощью прерывателя.

Минусы контактного зажигания:

1. Подгорают и окисляются контакты из-за чего мощность создания искры уменьшается.
2. Есть быстроизнашивающиеся детали, которые рекомендуется менять через каждый 20 тыс. км. пробега.
3. Преобразовываемая мощность в контактных системах до 18 килоВольт. У электронных или бесконтактных — до 24 килоВольт.

Минусы бесконтактного зажигания:

• Не ремонтируется датчик Холла. Рабочий эксплуатационный ресурс до 50 тыс. км. пробега.

Выбор БСЗ

При покупке нового БСЗ следует обратить внимание на наличие составляющих всего комплекта. В заводском комплекте должно быть:

1. 1. Трамблер (главный распределитель). Шифр для двигателей 1.5 и 1.6 — 38.37061. Для двигателей 1.3 номер будет 38.3706–01, потому что высота блока 1.3 мотора ниже, а вал трамблера короче.
   2. Коммутатор с номером 36.3734 или 3620.3734.
   3. Высоковольтная катушка (бобина). Маркировка 27.3705
   4. Тонкие провода с разъемами.

   По внешнему виду очень похож комплект БСЗ для машины ВАЗ 2121 «НИВА». Но лучше не ставить этот комплект на Ваз 2107 или на Ваз 2106, потому как характеристики «шестерки» и «семерки» сильно отличаются от «нивы». Марки трамблера для Нивы: 3810.3706 или 38.3706–10.

   Лучшим производителем электронной системы зажигания для старых авто ВАЗ является компания «СОАТЭ». База производственной мощности находится в городе Старый Оскол. По отзывам автовладельцев классических моделей БСЗ СОАТЭ отличный вариант.

   Установка бесконтактного зажигания Ваз 2107, 2106

   Чтобы установить БСЗ своими руками, потребуются следующие инструменты:

   • Отвертки (плоские и крестовые);
   • Ключи рожковые на 8, 10, 13 мм;
   • Пассатижи (плоскогубцы);
   • Свечной ключ;
   • Дрель или шуруповерт с диаметром сверла 3-3,5 мм. Придется просверлить два отверстия в кузове, чтобы закрепить коммутатор.
   • Спецключ для вращения коленвала ДВС или обычным рожковым на 30 мм.

   Смотровая яма для установки зажигания не потребуется. Вот, собственно, сам порядок действий по снятию старого контактного зажигания:

   1. Открыть капот, отсоединить аккумуляторную батарею и отсоединить высоковольтные провода от свечей.
   2. Открутить свечи зажигания.
   3. Вращать коленвал двигателя пока поршень в первом цилиндре не достигнет верхней мертвой точки (ВМТ). Длинной отверткой или проволокой можно проверить где находится поршень. Проследить, чтобы метка шкива коленвала ДВС совпадала с самой первой длинной меткой на блоке цилиндров.
   4. Отсоединить защелки крышки трамблера и снять ее с проводами. Начертить метку на клапанной крышке напротив бегунка.
   5. Отсоединить шланчик, идущий от карбюратора и все провода распределителя.
   6. Открутить гайку крепления и снять трамблер вместе с прокладкой.
   7. Открутить крепления катушки (запомнить какие провода куда крепятся) и снять ее.

   Порядок монтажа бесконтактного электронного зажигания на Ваз 2106-2107.

   1. Просверлить и прикрепить коммутатор рядом с катушкой. Но, не надо ставить под бачки с жидкостью.
   2. Снять крышку нового трамблера и надеть прокладку.
   3. Установить в посадочное место для трамблера так, чтобы подвижный контакт был напротив начерченной метки на клапанной крышке. Сразу до упора гайку не затягиваем.
   4. Установить новую катушку, где стояла старая. К клеммам бобины надо подсоединить провода от реле замка зажигания, тахометра, коммутатора. Провод от электронного блока под номером 1 подсоединяется к клемме катушки с обозначением «К», провод от 4-го контакта соединяем с клеммой катушки с обозначением «Б».
   5. Проверить зазоры свечей (должно быть 0,8-0,9 мм) и вкрутить по местам.
   6. Защелкнуть крышку трамблера и подсоединить высоковольтные провода (центральный от катушки и 4 провода на свечи). Провода к свечам подсоединяем строго по соответствию обозначениям.
   7. Подсоединить вакуумный шланчик.

   После установки в правильной последовательности, запускаем мотор и начинаем настраивать зажигание. Если после установки нового электронного бесконтактного зажигания двигатель не заводится, следует проверить правильность подключения проводов катушки и высоковольтных на свечи. Если провода в норме, то не совмещены метки.

   Как поставить электронное зажигание на классику ВАЗ 2107 и правильно его настроить?

   ВАЗовская «семёрка» — последняя классическая модель Жигулей, выпускавшаяся с 1982 по 2012 год. Причём инжектор и электронное зажигание появилось на автомобиле ВАЗ 2107 уже в 90-е, а все предыдущие модификации шли с карбюратором и системой механического (контактного) искрообразования. Поскольку по территории стран бывшего СССР «бегает» немало таких машин, то вопрос перехода на бесконтактное зажигание (сокращённо — БСЗ) не теряет актуальности для их владельцев. Решается он без особых проблем, нужно лишь купить комплект нового оборудования и поставить его на «семёрку» своими руками, чтобы не тратить средства на услуги автосервиса.

   Конструкция электронного зажигания

   Чтобы поставить бесконтактную систему на «классику» ВАЗ 2107 с карбюратором, желательно изучить, как она устроена. Это поможет вам правильно собрать схему и успешно запустить её в работу. БСЗ для старых карбюраторных моделей Жигулей состоит из таких элементов:

   • трамблёр, он же — распределитель системы зажигания;
   • высоковольтная катушка новой конструкции (отличается от старой, работающей с механическими контактами);
   • коммутатор, отвечающий за управление системой;
   • высоковольтные и обычные провода с разъёмами и клеммами, соединяющие перечисленные элементы;
   • свечи зажигания.

   Справка. Поскольку в новой системе зажигания отсутствует контактная группа, а её работа управляется электронным блоком, то к ней одинаково подходят названия «бесконтактная» и «электронная».

   Элементы системы электронного зажигания ВАЗ 2107

   В новой высоковольтной катушке предусмотрено 2 обмотки. Первичная изготовлена из проводника большого сечения и подключена к электрической сети автомобиля через реле замка зажигания. Вторичная обмотка намотана большим количеством витков тонкой проволоки и присоединена высоковольтным проводом к трамблёру, состоящему из следующих частей:

   • корпус с установленным по центру валом;
   • на конце вала закреплён подвижный контакт (так называемый бегунок);
   • сверху на корпус надевается крышка, куда подключены высоковольтные провода большого сечения, идущие к свечам зажигания;
   • на валу имеется выступ (кулачок), напротив которого стоит датчик Холла;
   • сбоку прикреплена вакуумная диафрагма, обеспечивающая опережение зажигания.

   Коммутатор соединяется проводниками малого сечения с распределителем и катушкой, его задача — управлять своевременной подачей искры на свечи.

   Справка. В более новых модификациях ВАЗ 2107, где вместо карбюратора стоит инжектор, отдельный коммутатор отсутствует. В нём нет нужды, поскольку искрообразованием и подачей топлива ведает контроллер бортового компьютера.

   Схема соединений элементов бесконтактной системы

   Принцип действия БСЗ

   Искрообразование с электронным управлением функционирует по достаточно простому алгоритму, что и обусловливает надёжность подобной схемы. Когда водитель поворачивает ключ в замке зажигания, на первичную обмотку катушки идёт постоянное напряжение от бортовой сети, отчего вокруг неё образуется магнитное поле. Дальше система работает так:

   1. Стартер поворачивает коленвал и приводит в движение вал трамблёра вместе с бегунком.
   2. Датчик Холла, реагирующий на прохождение рядом металлической массы, регистрирует оборот вала по выступу на нём и отправляет сигнал коммутатору.
   3. Электронный блок по сигналу датчика отключает подачу напряжения к первичной обмотке катушки.
   4. В момент разрыва цепи во вторичной обмотке катушки образуется импульс высокого напряжения (до 24 кВ). По толстому проводу он направляется к подвижному контакту трамблёра.
   5. Бегунок перенаправляет импульс на один из неподвижных контактов, встроенных в крышку. Оттуда напряжение поступает к свече того цилиндра, где поршень находится в верхней мёртвой точке.
   6. В этот момент топливо уже находится в камере сгорания в сжатом состоянии. Когда на электродах свечи проскакивает искра, происходит его воспламенение.
   7. Бегунок вращается и передаёт искру всем цилиндрам по схеме 1—3—4—2, после чего двигатель машины заводится и начинает работать.

   Примечание. В старых автомобилях ВАЗ 2107 коммутатор отсутствовал, а электрическая цепь разрывалась механическим способом — кулачок вала размыкал контактную группу.

   Устаревшая схема с контактным прерывателем

   Плюсы и минусы бесконтактного зажигания

   На данный момент системой искрообразования с электронным управлением оснащается 100% выпускаемых автомобилей, использующих в качестве горючего бензин или сжиженный газ. Механическое зажигание устарело и осталось в прошлом. Причина — её ненадёжность при эксплуатации, частые неполадки и невысокая мощность искры. По сравнению с контактной системой БСЗ обладает следующими преимуществами:

   1. Отсутствие контактов, чьи поверхности постоянно подгорают от высокого напряжения, отчего мощность искрообразования резко падает.
   2. В распределителе электронной системы нет быстроизнашивающихся деталей, которые приходилось менять через каждые 15—20 тыс. км пробега.
   3. Благодаря бесконтактной схеме и новой конструкции катушки напряжение, подаваемое на электроды свечей, удалось поднять с 18 до 24 кВ. Это благотворно повлияло на воспламенение и сжигание топливовоздушной смеси в цилиндрах.
   4. Надёжность в работе и долговечность.

   Мощная искра от бесконтактного зажигания

   Справка. В прошлые времена хозяевам ВАЗовской «классики» довольно часто приходилось удалять выступ, нагорающий на поверхности одного из контактов, для чего требовался плоский надфиль. Но на втором контакте образовывалось углубление, которое зачистить достаточно трудно, поэтому производители стали делать контактные группы со сквозными отверстиями.

   Из существенных недостатков БСЗ можно отметить один — неремонтопригодность датчика Холла. Если механические контакты подчищаются, то неисправный датчик нужно только менять, поэтому желательно возить его с собой. С другой стороны, данный приборчик очень надёжен в работе и служит без проблем 40—50 тыс. км.

   Так выглядит датчик Холла, заменивший контакты

   Справка. Владельцам автомобилей ВАЗ 2107, оснащёнными первыми комплектами БСЗ, помимо датчика Холла приходилось возить ещё и запасной коммутатор. Но спустя 2 года его конструкция претерпела модернизацию, отчего электронные блоки перестали выходить из строя.

   Инструкция по установке бесконтактной системы

   Процедура замены механического зажигания на электронное делится на такие этапы:

   • выбор и покупка БСЗ;
   • подготовка инструментария;
   • снятие старой системы и установка новой;
   • настройка зажигания.

   Если ранее вам не приходилось самостоятельно разбираться с проблемами искрообразования в классических моделях Жигулей, то придётся выделить на всю работу примерно 3—4 часа.

   Рекомендации по выбору

   В заводской комплект БСЗ для ВАЗ 2107, имеющийся в продаже, входят следующие детали:

   • коммутатор с каталожным номером 36.3734 (ещё бывает 3620.3734);
   • главный распределитель зажигания, маркировка — 38.37061;
   • высоковольтная катушка, номер по каталогу — 27.3705;
   • жгуты проводов с разъёмами.

   Детали БСЗ от компании СОАТЭ

   Примечание. Маркировка трамблёра указана для машин с двигателями объёмом 1,5 и 1,6 л. В модификациях «семёрок» с мотором 1,3 л блок цилиндров меньше по высоте, а вал распределителя зажигания короче. Его каталожный номер — 38.3706–01.

   В продаже встречается подобный бесконтактный комплект, предназначенный для российского внедорожника ВАЗ 2121 «Нива». В нём трамблёр маркируется так: 3810.3706 либо 38.3706–10. Не стоит его покупать для «классики», поскольку элемент отличается по техническим параметрам, хотя внешне выглядит так же.

   Среди производителей, выпускающих готовые комплекты электронного зажигания для старых моделей ВАЗ, лучше всех себя зарекомендовала компания «СОАТЭ», чьё производство расположено в г. Старый Оскол Российской Федерации. Отзывы владельцев «классики» о продукции компании сугубо положительные.

   Вместе с зажиганием рекомендуется менять и свечи с проводами

   Совет. Планируя ставить БСЗ на «семёрку», параллельно замените свечи зажигания (марка — А17ДВР) и высоковольтные провода к ним. В комплект поставки они не входят, но для стабильной и экономичной работы двигателя с новой системой искрообразования очень пригодятся.

   Какие понадобятся инструменты?

   Для монтажа электронного блока и других элементов БЗС вам потребуется простой инструментарий, имеющийся в гараже у любого мастеровитого автомобилиста:

   • отвёртки с плоским и крестообразным шлицем;
   • рожковые ключики размером 8, 10 и 13 мм;
   • обычные пассатижи;
   • свечной ключ, оснащённый для удобства карданчиком;
   • ручная либо электродрель со сверлом диаметром 3—3,5 мм.

   Из этого набора понадобятся ключи, отвёртки и пассатижи

   Примечание. С помощью ключей откручиваются клеммы, крепления трамблёра и катушки. Дрель понадобится, чтобы сделать 2 отверстия для монтажа коммутатора. В некоторых машинах можно отыскать готовые отверстия, рассчитанные под монтаж электроники, они находятся на левом лонжероне (по ходу движения авто).

   Ключом на 30 мм можно спокойно поворачивать коленвал

   Хорошо, если вам удастся найти и взять на время специальный ключ, предназначенный для поворачивания коленчатого вала ВАЗ 2107, ухватившись за гайку храповика. Другой вариант — вращать коленвал обычным рожковым ключом размером 30 мм либо поворотом вывешенного заднего колеса при включённой 4-й передаче.

   Проводить работы по установке и настройке бесконтактного зажигания можно в любом удобном месте, лишь бы позволяли погодные условия. Поскольку смотровая яма вам не потребуется, то сгодится ровная и хорошо освещённая площадка.

   Установка БСЗ на автомобиль

   Перед монтажом электронного зажигания вам нужно снять с машины старую систему, действуя в таком порядке:

   1. Поднимите крышку капота «семёрки», отключите аккумулятор от бортовой сети и снимите со свечей провода высокого напряжения.
   2. Выверните свечи и поворотом коленчатого вала выведите поршень 1-го цилиндра в верхнюю мёртвую точку (ВМТ). В этом вам поможет длинная отвёртка, вставленная в свечной колодец. Убедитесь, что насечка на шкиве коленвала стоит напротив первой метки на блоке цилиндров (она самая длинная из трёх).
   3. Разблокируйте металлические защёлки крышки распределителя зажигания и снимите её вместе с проводами. Для верности поставьте на клапанной крышке двигателя отметку напротив подвижного контакта бегунка.
   4. Отключите от трамблёра все провода и тонкую трубку, которая соединяет его со штуцером на карбюраторе. Ослабьте гайку, прижимающую юбку распределителя к блоку цилиндров, и открутите её. Снимите старый трамблёр, проследив, чтобы не потерялась прокладка (стоит между ним и блоком).
   5. Отсоедините провода от контактов высоковольтной катушки и запомните, куда они подключались. Открутите кронштейн катушки и снимите её с кузова.

   Отсоединение минусовой клеммы аккумулятора

   Установку БСЗ начните с монтажа электронного блока, снабжённого алюминиевой посадочной пластиной с отверстиями (она служит элементом охлаждения прибора). Если на левом лонжероне есть готовые отверстия, прикрутите к ним коммутатор двумя саморезами. В противном случае найдите свободное место неподалёку от катушки, просверлите отверстия и закрепите блок управления.

   Расположение свечей зажигания

   Совет. Не ставьте коммутатор под бачком с жидкостью для промывки лобового стекла. Если он протечёт, то зальёт нежную электронику и зажигание перестанет функционировать.

   Для замены катушки нужно отсоединить провода и запомнить их распиновку

   Монтаж элементов бесконтактной системы выполняйте в такой последовательности:

   1. Возьмите новый трамблёр, снимите с него крышку и наденьте прокладку. Установите его в гнездо на блоке цилиндров таким образом, чтобы подвижный контакт встал напротив меловой метки, нарисованной на клапанной крышке мотора. Слегка прижмите юбку распределителя крепёжной гайкой, чтобы он случайно не повернулся.
   2. Прикрутите катушку высокого напряжения на старое место (крепления совпадают). Подключите к её клеммам провода от реле замка зажигания, тахометра и коммутатора. Жила, идущая от контакта «1» электронного блока, подключается к клемме с маркировкой «К» катушки, а провод от контакта «4» соединяется с клеммой «Б».
   3. Установив зазор 0,8—0,9 мм между электродами свечей, закрутите их в отверстия цилиндров. Наденьте на трамблёр крышку и подсоедините все провода высокого напряжения, в том числе центральный, ведущий к катушке. Подключите вакуумную трубку, после чего можете приступать к пуску мотора и регулировке своевременного искрообразования.

   Насечка выставляется напротив длинной риски

   Совет. При монтаже высоковольтной катушки клеммы меняются местами, что доставляет некоторые неудобства. Вопрос решается ослаблением гайки крепёжного хомута и поворотом корпуса катушки на 180°, после чего её можно ставить на место.

   Этапы установки зажигания в фотографиях

   Положение бегунка при совмещённых метках Перед выставлением меток нужно снять крышку распределителя Откручивание проводов старого трамблёра Снятие центрального высоковольтного провода с катушки Когда все провода сняты и откручена гайка крепления, трамблёр вынимается из блока После монтажа новой катушки провода подключаются к тем же клеммам Высоковольтные провода нужно подсоединять, ориентируясь по цифрам на крышке Коммутатор крепится на 2 самореза к лонжерону

   Видеоматериал по замене зажигания на электронное

   Указания по настройке зажигания

   Если вы чётко следовали изложенной инструкции, присоединили все провода согласно схеме и не сбили совмещённые метки, то мотор запустится без проблем. Чтобы отрегулировать зажигание, нужно добиться стабильной работы двигателя, так что для начала прогрейте его несколько минут, не давая заглохнуть нажатием на педаль газа.

   Совет. Если запуск мотора не удался, а при включении стартера не проявляются даже хлопки, то вы наверняка напутали с проводкой. Ещё раз проверьте все по схеме, прилагающейся к заводскому комплекту деталей электронного зажигания.

   Выполнить регулировку на прогретом двигателе можно двумя методами:

   • без использования специальных приборов — «на слух»;
   • точная настройка с помощью стробоскопа.

   Стробоскоп — это прибор с лампочкой, мигающей одновременно с передачей импульса датчиком Холла. Когда включённый стробоскоп подносят к маховику коленчатого вала на работающем моторе, то становится видно положение насечки. Отсюда и возможность точной регулировки.

   Так выглядит стробоскоп для точной настройки зажигания

   •
     Читайте также:

     Режим иммобилайзера в сигнализации что это

   Для настройки подключите питание стробоскопа к аккумуляторной батарее, а толстую жилу — к высоковольтному проводу свечи 1-го цилиндра. Отпустите гайку крепления трамблёра и поднесите мигающую лампу к шкиву. Медленно поворачивайте корпус распределителя, пока насечка на шкиве не займёт место напротив короткой риски, после чего затяните гайку.

   Настройка народным способом «на слух» выполняется так:

   1. Заведите двигатель и отпустите гайку, удерживающую распределитель зажигания.
   2. Плавно и не спеша вращайте трамблёр в пределах 15°. Найдите положение, при котором мотор работает наиболее стабильно.
   3. Зажмите гайку крепления.

   При настройке поворачивайте трамблёр за корпус мембраны

   Совет. Когда станете поворачивать распределитель зажигания рукой, старайтесь не касаться проводов высокого напряжения, чтобы вас не ударило током. Оптимальный вариант — взяться за корпус мембранного механизма, куда присоединена трубка от карбюратора.

   Вполне закономерно, что после установки системы бесконтактного зажигания холостые обороты двигателя вырастут до 1100—1200 об/мин из-за повышенной мощности искры. Установите норму 850—900 об/мин, закручивая винт холостого хода на карбюраторе и ориентируясь по тахометру. На карбюраторах ВАЗ 2105—2107 типа «Озон» этот винт располагается в нижней секции агрегата с правой стороны и отличается большим размером. В карбюраторах ВАЗ 2108 типа Solex (такие тоже ставились на «семёрку») есть длинная рукоятка из пластика, выступающая справа (по ходу движения). Второй винт, регулирующий состав топливовоздушной смеси, крутить нельзя.

   Стрелкой показан регулировочный винт холостого хода

   Совет. Если во время резкого нажатия на акселератор из двигателя раздаётся звонкий стук, то вы поставили слишком большой угол опережения зажигания и смесь вспыхивает раньше чем нужно. Ослабьте гайку распределителя и поверните корпус на пару градусов по часовой стрелке.

   Видеоролик о регулировке зажигания на «классике» Жигулей

   Лучшим показателем успешной установки и настройки бесконтактной системы зажигания является проверка ВАЗ 2107 на ходу. Стоит проехать на автомобиле несколько километров, чтобы проверить при различных режимах — разгон, движение по прямой и накатом при включённой передаче. Поведение машины наверняка вам понравится, а опостылевшая зачистка контактов забудется навсегда.
