Когда на ларгусе менять ремень грм 16 клапанов

Через сколько км требуется замена ремня ГРМ на 16-ти клапанной Лада Ларгус

Ремень ГРМ 16-клапаннойЛада Ларгус должен меняться вовремя. Таким образом, стоит рассмотреть, какие сроки по заводу и опыту автомобилистов. Существуют разные мнения, но стоит учитывать реальный опыт.

Регламент замены по заводу

Согласно сервисной книге выпущенной АвтоВАЗом, ремень ГРМ должен меняться каждые 50 000 км пробега. При этом регулировку стоит проводить, каждые 17000 — 20 000 км.

Но поскольку на Ларгусе установлен двигатель Рено, то эти данные не совпадают, с написанными в сервисном мануале Рено.

Так, кому же верить в этом случае? Стоит обратиться к заводскому мануалу, который выходит на французском языке для двигателя К4М, что установлен на Ларгусе.

Аналогичный двигатель K4m стоит на Рено Меган, на Рено Логан

Согласно этому документу, ремень ГРМ должен меняться каждый 60 тыс. км, в не зависимости от состояния. Регулировка проводится, стоит обратить внимание – не позднее 15 000 км. То есть, её можно проводить и раньше.

Когда лучше менять по опыту владельцев

Слетели рокеры клапанов от того, что ремень ГРМ порвался.

Рассмотрев информацию и опыт многих владельцев этого автомобиля, можно сказать, что довольно много случае, когда ремень выходит со строя раньше положенного срока. Это связано, в первую очередь, с качеством запасной части. Так, ремень ГРМ от Bosch будет служить так же долго, как и оригинальный, а то может и лучше.

Конечно, стоит отметить, что, не всегда надеясь, что покупаем качественную запасную часть, она оправдывает ожидания.

8 выпускных и 2 впускных клапанов «тю-тю» в результате обрыва ремня ГРМ

Так, ремень ГРМ, может выйти со строя на 30 000 км, и хорошо, если это обнаружится при регулировке, а не в пути, поскольку тогда владелец влетит на крупную сумму денег ремонта. Поэтому, рекомендуется следить за состоянием детали регулярно, а лучше каждые 5 000 км пробега. При возникновении трещин – заменить ремень.

Возможности доработки

Единственной реальной доработкой, согласно опыту многих автомобилистов, остается установка ремня и ролика ГРМ спортивного типа. У них повышенная прочность и ресурс. Выпускают их в основном аналоги из Франции, такие как «FRW» и «FranceSport».

На отечественном рынке запасных частей, эти детали достать весьма тяжело, но реально. Так, установив спортивный ГРМ, на ближайшие 80-90 тыс. км о нем можно будет забыть. Но, это не отменяет регулировки.

Выводы

Сроки замены ремня ГРМ для Лада Ларгус (16 клапанов) различаются согласно сервисной книге и реальности, но стоит опираться больше на опыт автолюбителей, чем на данные завода АвтоВАЗ. Только они каждый день сталкиваются с этой проблемой и знают пути решения вопроса.

Замена ремня привода ГРМ на двигателях ВАЗ-21129 и ВАЗ-11189

Регламент замены ремня ГРМ, а также роликов на двигателях ВАЗ-21129, 11189, 11182* указывается производителем и составляет 90 000 км. пробега.

Примечание: старый регламент замены составлял 180 000 км. пробега. Однако с июня 2021 г. АВТОВАЗ вдвое сократил срок и теперь вне зависимости от года выпуска автомобиля он составляет 90 тыс

* С сентября 2022 года на 8-клапанные двигатели 11182 устанавливаются ремни ГРМ произодства АО “БРТ” (Балаковорезинотехника). Заменять такой ремень следует каждые 45 000 км. пробега, т.е. во время ТО-3, ТО-6, ТО-9, ТО-12.

Для всех комплектаций

Установить автомобиль на рабочее место, отсоединить клемму “-” от АКБ.

Снять бачок охлаждающей жидкости (см. тут)

Снять правое переднее колесо (см. тут)

Снять правый боковой брызговик двигателя (см. тут)

Снять правый подкрылок (см. тут)

Снять приводной ремень (см. тут)

Если планируется заменять помпу — снять стартер (см. тут), после чего открутить болт 1 на блоке цилиндров и слить охлаждающую жидкость в приготовленную ёмкость.

Отвернуть болт крепления шкива коленвала, снять шайбу и шкив (головка “на 17”).

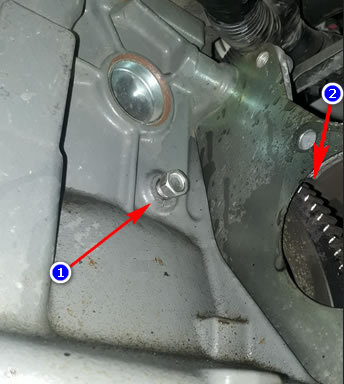

Для того чтобы ослабить болт шкива коленвала, нужно зафиксировать коленвал от проворачивания. Включите 5-ю передачу, после чего помощник должен нажать и удерживать педаль тормоза. Если помощника нет, или коленвал проворачивается, то снимите стартер и вставьте крупную отвёртку между картером сцепления и зубьями венца маховика. (стрелка 2 на фото)

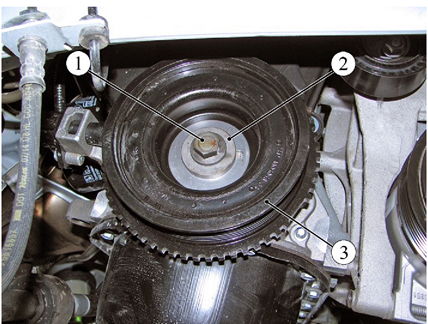

Рисунок 1 — Шкив коленвала: 1 — болт крепления шкива; 2 — шайба; 3 — шкив коленвала

Завернуть на место болт крепления шкива.

Извлечь отвёртку для стопорения маховика (если устанавливалась).

Установить на автомобиль траверсу 1, рисунок 2, для вывешивания двигателя, завести крюк 2 траверсы в проушину 3 правого рыма, и вывесить силовой агрегат с правой стороны.

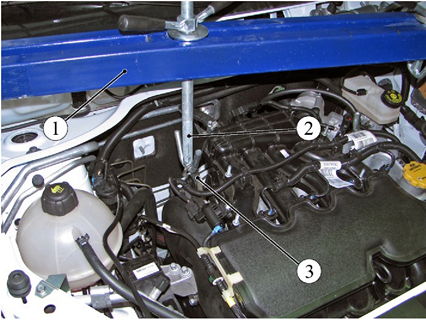

Рисунок 2 — Вывешивание двигателя: 1 — траверса; 2 — крюк траверсы; 3 — рым двигателя

Примечание: при отсутствии траверсы, используйте поддомкрачивание и подставку под двигатель

Снять правую опору (подушку) двигателя. Для этого отвернуть и извлечь два болта 1, рисунок 3, крепления силового агрегата к правой опоре 2 подвески силового агрегата (Torx Е12).

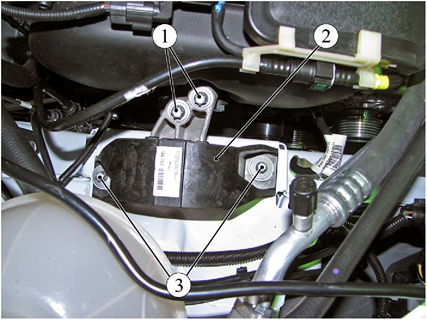

Рисунок 3 — Правая опора двигателя: 1 — болты крепления двигателя к правой опоре; 2 — правая опора двигателя; 3 — болты крепления правой опоры к кузову

Отметить фламастером на кузове положение правой опоры, для облегчения последующей установки.

Отвернуть и извлечь два болта 3 крепления правой опоры к кузову и снять правую опору (Torx Е12).

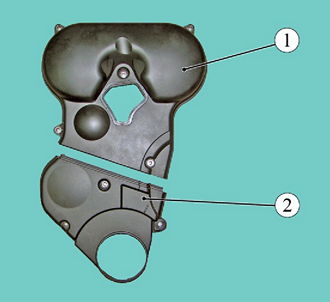

Рисунок 4 — Передние крышки ГРМ двигателя 21129: 1 — передняя верхняя крышка; 2 — передняя нижняя крышка.

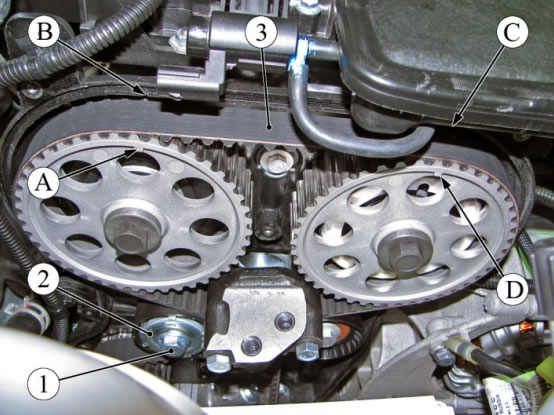

Рисунок 5 — Снятие ремня ГРМ на двигателе 21129: 1 — болт крепления натяжителя ремня ГРМ; 2 — автоматический натяжитель ремня ГРМ; 3 — ремень ГРМ; А, В, С, D — метки установочные

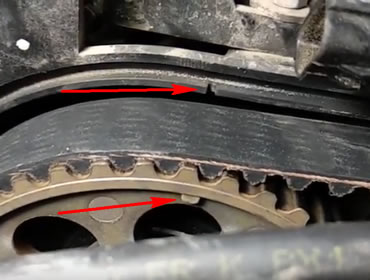

Поворачивая коленвал за болт шкива (ключ “на 17”), добиться совмещения меток шкивов распределительных валов — они должны совпасть с метками на задней защитной крышке механизма.

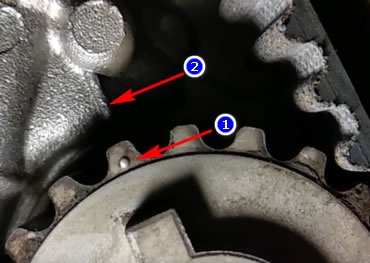

При этом метка на зубце шкива коленвала 1 должна совпасть с меткой (отлив) на корпусе масляного насоса 2 .

Ослабить болт 1, рисунок 5, крепления автоматического натяжителя 2, отвернув его на 2-3 оборота, и снять со шкива коленвала дистанционную шайбу и ремень ГРМ (ключ 17, отвертка — 2 шт.).

Регулировку и контроль натяжения зубчатого ремня привода ГРМ выполнять на холодном двигателе при температуре охлаждающей жидкости +15°. +35°С.

Для автомобилей с двигателем ВАЗ-11189

Совместить установочную метку “С” шкива распредвала с меткой “D” на крышке защитной задней привода ГРМ, а метку “А” на шкиве коленвала с меткой “В” на корпусе масляного насоса поворотом коленвала за болт крепления шкива в кратчайшем угловом направлении, как показано на рисунке 6 (головка сменная 17, вороток, удлинитель).

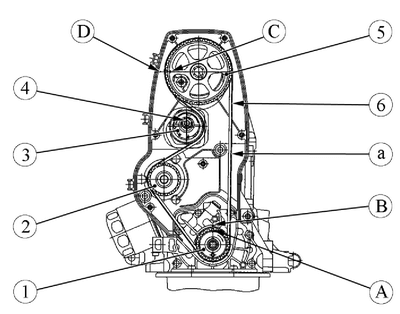

Рисунок 6 — Детали газораспределительного механизма двигателя ВАЗ-11189: 1 — шкив коленвала; 2 — шкив водяного насоса; 3 — автоматический натяжитель зубчатого ремня; 4 — гайка крепления автоматического натяжителя; 5 — шкив распределительного вала; 6 — ремень привода ГРМ; А, В, С, D — метки установочные; а — ветвь ремня

Установить ремень ГРМ на шкив 1 коленвала и, натягивая обе ветви ремня, надеть одну ветвь на шкив 2 водяного насоса и завести ее за автоматический натяжитель 4. Натягивая ветвь “а” надеть ремень на шкив 5 распределительного вала. При необходимости довернуть шкив распределительного вала в сторону наименьшего хода до совпадения зубцов ремня с впадинами шкива распредвала.

Завернуть гайку 4 крепления автоматического натяжителя с моментом 5 Н.м (0,5 кгс.м) (ключ моментный “на 15”).

Для автомобилей с двигателем ВАЗ-21129

Совместить установочные метки “А” и “D” на шкивах распределительных валов с метками “В” и “С” на крышке защитной задней привода ГРМ, как показано на рисунке 7 , и зафиксировать шкивы при помощи приспособления 67.7811-9516 .

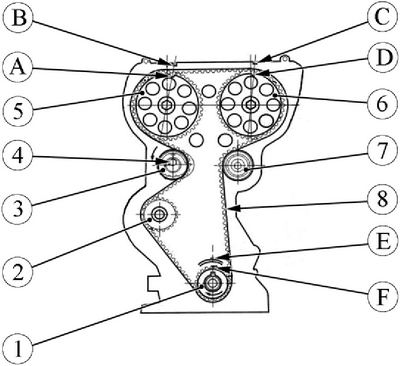

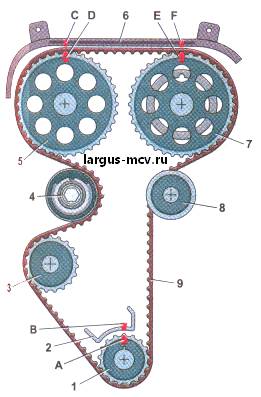

Рисунок 7 — Детали привода газораспределительного механизма двигателя ВАЗ-21129: 1 — шкив коленвала; 2 — шкив помпы; 3 — автоматический ролик-натяжитель ремня ГРМ; 4 — болт крепления ролика-натяжителя; 5 — шкив распредевала выпускной; 6 — шкив распредвала впускной; 7 — ролик опорный; 8 — ремень ГРМ; А, В, С, D, Е, F — метки установочные

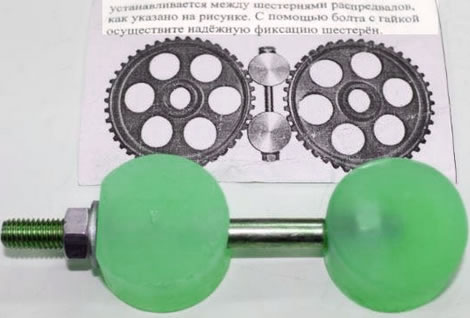

Приспособление 67.7811-9516 для фиксации распредвалов.

Совместить установочную метку “F” на шкиве коленвала с меткой “Е” на крышке масляного насоса поворотом шкива коленвала за болт в кратчайшем направлении.

Завернуть болт 4 крепления натяжителя с моментом 5 Н.м (0,5 кгс.м) (ключ моментный 15).

Установить ремень ГРМ на шкивы 5 и 6 распредвалов, опорный ролик 7, автоматический натяжитель 3, шкив 2 водяного насоса и шкив 1 коленвала, как показано на рисунке 7, сохраняя положение установочных меток на шкивах.

Для автомобилей всех комплектаций

Установить ключ для натяжения в пазы опорной пластины ролика-натяжителя 1, рисунок 8, повернуть натяжитель против хода часовой стрелки в крайнее положение до легкого касания стопоров рычага натяжителя. Повернуть ключ по часовой стрелке до совмещения меток А и B автоматического натяжителя и затянуть болт крепления натяжителя. (вместо специального ключа для натяжителя можно использовать длинную отвертку)

Момент затяжки 30. 36 Н.м (3,0. 3,6 кгс.м).

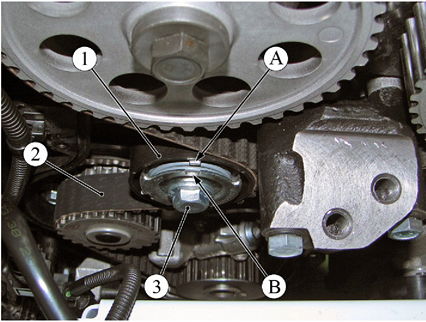

Рисунок 8 — Натяжение ремня привода ГРМ: 1 — автоматический натяжитель зубчатого ремня; 2 — ремень привода ГРМ; 3 — болт крепления автоматического натяжителя; А, В — метки установочные

При натяжении ремня не допускается проворачивать коленчатый вал вращением шкива распредевала.

Снять приспособление для фиксации распредвалов (для автомобилей с двигателем 21129).

Повернуть коленчатый вал на два оборота.

При отклонении метки “А” за пределы метки “В”, выполнить повторное натяжение ремня, предварительно отвернув болт крепления автоматического натяжителя и завернув с моментом 5 Н.м (0,5 кгс.м).

Установить на шкив коленвала дистанционную шайбу.

Установить поочередно передние защитные крышки привода ГРМ, сначала нижнюю, затем верхнюю, при этом верхняя крышка должна войти в пазы нижней крышки и состыковаться с ней.

Установить на кузов правую опору подвески двигателя.

Установить, не затягивая, два болта крепления правой опоры к кронштейну подвески двигателя.

Установить, не затягивая, два болта крепления правой опоры к кузову.

Затянуть два болта крепления правой опоры к кронштейну подвески двигателя с моментом 53. 71 Н.м (5,3. 7,1 кгс.м).

Подогнать правую опору по меткам на кузове, нанесенным при снятии, и затянуть два болта крепления опоры к кузову с моментом 53. 71 Н.м (5,3. 7,1 кгс.м).

Извлечь крюк траверсы из правого рыма на двигателе и снять траверсу с автомобиля.

Установить приспособление для стопорения маховика двигателя в отверстия болтов крепления стартера на коробке передач.

Вывернуть болт крепления шкива коленвала.

Установить на коленвал шкив, шайбу и закрепить болтом. Момент затяжки болта крепления шкива 95. 115 Н.м (9,5. 11,5 кгс.м) .

Установить приводной ремень и стартер.

Для автомобилей с МКП.

Установить кронштейн крепления цилиндра сцепления и цилиндр сцепления .

Для автомобилей всех комплектаций

Установить брызговик двигателя .

Установить правый подкрылок..

Установить правое переднее колесо.

Присоединить клемму “-” к аккумулятору.

Какой ремень ГРМ выбрать

Лада ларгус через сколько менять ремень грм 16 клапанов

«Лад-Ларгус» 16 клапанов — замена ГРМ: инструкция. Когда менять ремень ГРМ на «Ладе-Ларгусе»?

Необходимо осуществлять замену ГРМ на «Ларгусе» (16 клапанов) согласно карте технического обслуживания. От состояния ременной передачи зависит то, насколько точно будет осуществляться газораспределение в двигателе. От коленчатого вала передается движение при помощи гибкого ремня на жидкостную помпу и распределительные механизмы.

При ремонте обязательно нужно обращать внимание на все сопутствующие элементы. Если присутствует неисправность жидкостного насоса, либо же шкивы распредвалов имеют сильный износ, необходимо произвести замену этих элементов. Покупайте запчасти только у проверенных производителей и у добросовестных продавцов.

Периодичность замены ремня

Замена ремня ГРМ на «Ладе-Ларгусе» (16 клапанов) осуществляется с периодичностью 60000 км. Принцип работы заключается в том, что на каждый оборот коленвала приходится половина оборота распределительного. Поэтому к процедуре замены нужно относиться со всей серьезностью, особенно это касается 16 клапанных двигателей. Ведь возможность обрыва ремня и повреждения клапанов, поршней, гильз, имеется всегда.

Но существуют ситуации, когда необходима внеплановая замена привода. Обычно это происходит при чрезмерном износе ременной передачи или при обрыве. Конечно, обрыв ремня ГРМ вряд ли нанесет вред клапанам и поршням, так как у них конструкция «травмобезопасная». Но следить за состоянием его необходимо, чтобы не произошла поломка в самый неподходящий момент. Желательно иметь про запас всегда с собой хотя бы бывший в употреблении ремень ГРМ. Это позволит намного быстрее осуществить ремонт автомобиля даже в полевых условиях.

Проведение диагностики механизма

Но прежде чем производить замена ремня ГРМ на «Ладе-Ларгусе» (16 клапанов), нужно удостовериться в том, что он выработал уже свой ресурс, либо на нём имеются повреждения. Осмотр желательно производить каждые 10 тыс. км пробега.

Никаких специальных инструментов для проведения ремонта не потребуется, достаточно визуального осмотра:

1. Обратите внимание, есть ли на поверхности ремня трещины. Если они присутствуют, то при работе они могут увеличиваться, что приведет к обрыву ремня.
2. В случае присутствия чрезмерного износа на внешней или внутренней поверхностях, необходимо заменить ремень.
3. Обратите внимание на то, есть ли расслоения.
4. Оцените состояние зубьев.
5. На боковых поверхностях не должно быть следов износа, потертостей.
6. Натяжение должно быть в норме. Проверьте его по указателям на ролике.
7. Если на элементах газораспределительного механизма имеются масляные пятна, то это говорит о наличии поломок.

Что еще сделать при замене ГРМ?

Если вы решили заменить ремень газораспределительного механизма на 16-клапанном двигателе, то желательно проверить состояние всех компонентов системы, чтобы убедиться в их исправности. В том случае, если присутствуют посторонние звуки при работе двигателя, то это явно симптом, что требуется заменить ремень привода газораспределения и ролики. Эти компоненты меняются в любом случае, а вот помпа и шкивы имеют несколько больший ресурс. В частности, шкивы могут прослужить как минимум 120 тыс. км, а это немаленький пробег. Но обычно они «ходят» намного дольше.

Инструменты для проведения ремонта

Для того чтобы заменить привод газораспределительного механизма 16 клапанного двигателя, вам потребуется наличие следующих инструментов:

1. Набор накидных ключей, головок, трещотки и удлинители.
2. Несколько отверток.
3. Специальные оправки для коленчатого и распределительного валов.
4. Спецключ для натяжения ремня.

Заранее приобретите комплект для ремонта. Он включает в себя сам ремень и ролики. Если шкивы на валах и помпа имеют сильный износ, то необходимо приобрести и эти элементы.

Когда нужно менять жидкостный насос?

При замене ремня привода ГРМ на «Ладе-Ларгусе» обязательно учитывайте тот факт, что жидкостный насос имеет ресурс не более 100 тыс. км. Аналогичный срок службы и у антифриза любой марки. За этот пробег все присадки, которое содержатся в нём, улетучиваются, что приводит к снижению эффективности всей системы охлаждения мотора.

Поэтому, если срок службы жидкостного насоса уже вышел, то желательно залить свежий антифриз и установить новую помпу. А в том случае, если эксплуатация автомобиля происходит в щадящем режиме, пробег в 60 тыс. км достигается за несколько лет, то элементы системы газораспределительного механизма, насос и антифриз нужно менять, хотя бы раз за два года. К замене ГРМ на «Ларгусе» (16 клапанов) нужно отнестись с большим вниманием, так как система сложная и малейшая рассинхронизация валов приведет к плачевному исходу.

Подготовительные работы

Если вы забыли, когда меняли ремень ГРМ на «Ларгусе» (16 клапанов), лучше проведите ремонт. Если не желаете самостоятельно делать замену, обратитесь на станцию технического обслуживания. Для ремонта своими силами потребуется выполнить подготовительные работы:

1. Отключите от минуса аккумуляторной батареи провод. Этим самым вы полностью обеспечите электроснабжение автомобиля.
2. Отсоедините впускной патрубок, после чего снимите приводной ремень генератора и других вспомогательных механизмов.
3. На правой части двигателя вам будет мешать опора, поэтому ее необходимо демонтировать.
4. Крышка защиты состоит из нижней и верхней половинок. Их необходимо снять, выкрутив болты крепления.

Вот и всё, подготовительные работы окончены. Замену ГРМ на «Ларгусе» (16 клапанов) можно начинать.

Как снять ременную передачу?

Сначала необходимо закрутить болт крепления шкива коленвала до упора. Затем проворачивается шкив до того момента, пока не совпадут метки. Обратите внимание на то, что они должны находиться не более чем на расстоянии одного зубца от вертикали. Дальше выполняете такие манипуляции:

1. Устанавливаете специальную отправку, чтобы зафиксировать коленвал.
2. После этого необходимо повернуть его против часовой стрелки до упора.

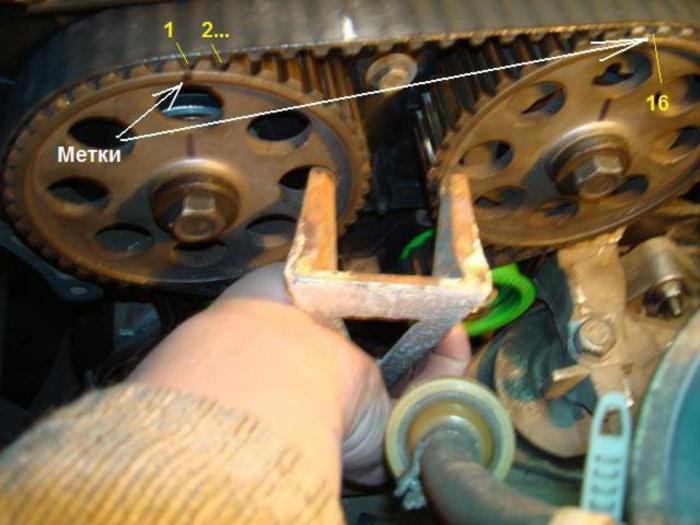

3. Проверьте, совпадают ли все метки на распредвалах. Для этого извлеките заглушки, расположенные в смотровых оконцах на торце головки блока цилиндров. Перед этим обязательно демонтируйте корпус фильтра очистки воздуха. Заглушки извлекаются с помощью простой отвертки или тонкого шила.
4. Затем необходимо повернуть коленвал, чтобы на распределительных валах пазы установились горизонтально. Для фиксации используйте оправки.
5. Ослабьте гайку крепления натяжного механизма. Затем нужно провернуть ролик против вращения часовой стрелки.

Затем ремень привода ослабнет, его можно без труда демонтировать. На «Ларгусе» замена производится примерно таким же образом, как и на большинстве современных автомобилей.

Как установить новый ремень?

Но на этом замена ГРМ на «Ларгусе» (16 клапанов) не окончена, необходимо ещё установить новые детали:

1. Обязательно замените ролики, всего лишь нужно выкрутить болты, которыми они закреплены. На их место нужно поставить новые детали.
2. Обратите внимание на то, что на корпусе натяжного ролика имеется небольшой выступ. Его необходимо совместить с пазом на блоке двигателя автомобиля.
3. Аккуратно установите новый приводной ремень, сначала он надевается на шкив коленвала, затем на насос. И в последнюю очередь его нужно надеть на распределительные валы. Обращайте внимание на стрелки, которые нарисованы на внешней части приводного ремня.
4. Произведите регулировку натяжения при помощи спецключа.

После этого можно смело снимать фиксаторы, установленные на коленчатом и распределительном валах.

На этом замена приводного ремня ГРМ окончена. Обязательно установите в крышке ГБЦ вместо старых заглушек новые. Не забывайте про них, иначе произойдет утечка масла.

Через сколько км требуется замена ремня ГРМ на 16-ти клапанной Лада Ларгус

Ремень ГРМ 16-клапаннойЛада Ларгус должен меняться вовремя. Таким образом, стоит рассмотреть, какие сроки по заводу и опыту автомобилистов. Существуют разные мнения, но стоит учитывать реальный опыт.

Регламент замены по заводу

Согласно сервисной книге выпущенной АвтоВАЗом, ремень ГРМ должен меняться каждые 50 000 км пробега. При этом регулировку стоит проводить, каждые 17000 — 20 000 км.

Но поскольку на Ларгусе установлен двигатель Рено, то эти данные не совпадают, с написанными в сервисном мануале Рено.

Так, кому же верить в этом случае? Стоит обратиться к заводскому мануалу, который выходит на французском языке для двигателя К4М, что установлен на Ларгусе.

Аналогичный двигатель K4m стоит на Рено Меган, на Рено Логан

Согласно этому документу, ремень ГРМ должен меняться каждый 60 тыс. км, в не зависимости от состояния. Регулировка проводится, стоит обратить внимание – не позднее 15 000 км. То есть, её можно проводить и раньше.

Когда лучше менять по опыту владельцев

Слетели рокеры клапанов от того, что ремень ГРМ порвался.

Рассмотрев информацию и опыт многих владельцев этого автомобиля, можно сказать, что довольно много случае, когда ремень выходит со строя раньше положенного срока. Это связано, в первую очередь, с качеством запасной части. Так, ремень ГРМ от Bosch будет служить так же долго, как и оригинальный, а то может и лучше.

Конечно, стоит отметить, что, не всегда надеясь, что покупаем качественную запасную часть, она оправдывает ожидания.

8 выпускных и 2 впускных клапанов «тю-тю» в результате обрыва ремня ГРМ

Так, ремень ГРМ, может выйти со строя на 30 000 км, и хорошо, если это обнаружится при регулировке, а не в пути, поскольку тогда владелец влетит на крупную сумму денег ремонта. Поэтому, рекомендуется следить за состоянием детали регулярно, а лучше каждые 5 000 км пробега. При возникновении трещин – заменить ремень.

Возможности доработки

Единственной реальной доработкой, согласно опыту многих автомобилистов, остается установка ремня и ролика ГРМ спортивного типа. У них повышенная прочность и ресурс. Выпускают их в основном аналоги из Франции, такие как «FRW» и «FranceSport».

На отечественном рынке запасных частей, эти детали достать весьма тяжело, но реально. Так, установив спортивный ГРМ, на ближайшие 80-90 тыс. км о нем можно будет забыть. Но, это не отменяет регулировки.

Выводы

Сроки замены ремня ГРМ для Лада Ларгус (16 клапанов) различаются согласно сервисной книге и реальности, но стоит опираться больше на опыт автолюбителей, чем на данные завода АвтоВАЗ. Только они каждый день сталкиваются с этой проблемой и знают пути решения вопроса.

Лада Ларгус – диагностика и замена ремня ГРМ

Для синхронизации коленчатого и распределительного вала используется зубчатый ремень ГРМ. Лада Ларгус получила широкую гамму двигателей и все они в механизме газораспределения имеют ремень. Каждый автовладелец должен иметь хотя бы поверхностное понимание о том, как диагностируют это изделие, как происходит подбор комплекта и замена.

Когда нужно менять ремень ГРМ на Ладе Ларгус

Официальный регламент для всех моторов – 90 тысяч километров. Но следует понимать, что качество запчастей на рынке оставляет желать лучшего. Поэтому частоту замены лучше сдвинуть на 30 тысяч назад, если ремень используется неоригинальный.

На оригинальных запчастях ремень ГРМ способен пройти свыше 90 тысяч км. Производитель и качество используемых материалов – единственный фактор, влияющий на срок службы этого изделия.

Как на Ларгусе проверить состояние ремня

Обрыв ремня ГРМ на Ларгусе приводит к тому, что клапана остаются в открытом состоянии, а поршни бьют по «тарелкам» загибая их. Такая поломка приводит к капитальному ремонту ГБЦ и замене поршней.

Чтобы этого не случилось, необходимо уметь распознавать повышенный износ ремня ГРМ. В настоящий момент есть два способа оценить его исправность:

• внешний осмотр;
• посторонние звуки.

Внешний осмотр помогает оценить визуальное состояние ремня. На нем не должно быть трещин и торчащих заусенцев. Он должен быть ровным и опрятным. Провести внешнюю оценку изделия можно только при снятых защитных экранах.

Посторонние звуки может различить лишь опытный водитель. Если на старом ремне имеются заусенцы, то они будут задевать о шестерни и прочие механизмы с характерным мягким звуком. Это может служить поводом для осмотра ремня ГРМ.

Как подобрать комплектующие для замены ГРМ на Lada Largus

Самое главное при подборе данного изделия – это производитель. Автовладелец должен уметь различать производителей, у которых можно покупать ремни ГРМ. Ниже предлагается список с поверенными производителями, которым можно доверять:

Зачастую в оригинальных комплектах могут попадаться ремни таких производителей, как Gates или Contitech. Поэтому нет смысла переплачивать. Лучше взять комплект подешевле.

Еще один важный момент при выборе ремня ГРМ – это его срок годности. Так как это резинотехническое изделие, оно имеет ограниченное время, в течении которого его можно хранить.

Специальные цифры на самом ремне, к примеру, «5-30». Цифра 5 означает год – в данном случае 2015, а 30 – это номер недели, на которой изготовили изделие. Срок допустимого хранения ремня составляет 5 лет. Если его возраст выше, устанавливать такую запчасть явно не стоит.

Если установить ремень ГРМ на Ладу Ларгус с истекшим сроком годности, то его обрыв может произойти даже раньше, чем положена замена по регламенту – через 10 или 20 тысяч километров. Кстати, именно после этого могут появиться плохие отзывы о самых хороших производителях.

Чтобы узнать срок годности, достаточно еще обратить внимание на специальные надписи, размещенные на упаковке. Например, «Install августа 2021 года .

Необходимый набор для замены ремня ГРМ

Автовладельцу для выполнения данной процедуры понадобится набор инструментов для ремонта Лады Ларгус, а также соответствующие запасные части. Ремень ГРМ состоит из комплекта, в который входят:

• сам ремень;
• натяжной ролик;
• направляющий ролик (если имеется).

Помимо резинотехнического изделия в данном механизме настоятельно рекомендуется заменить еще и помпу. Несмотря на то, что она имеет срок службы и регламент замены в два раза превышающий параметры ремня ГРМ, ее все же, нужно поменять.

Комплекты ремней с помпами и соответствующими артикулами представлены в таблице ниже:

Двигатель	Количество клапанов	Артикул оригинального (заводского) комплекта	Аналог от Gates	Каталожный номер помпы
ВАЗ-11182	8	21116-1006040-00	5670XS	21116 130701075
ВАЗ-11189	8	21116-1006040-00	5670XS	21116 130701075
ВАЗ-21129	16	21126100604086	K015631XS	21129130701020
K7M	8	13 0C 174 80R	K015662XS	8200146298
K4M	16	130C17529R	K035501XS	210105296R

Замена ГРМ на 16-кл двигателе ВАЗ-21129

Поменять комплект ГРМ на данном моторе можно лишь в гаражных условиях. Для этого нужно выполнить несколько сложных и ответственных действий. Если делаете такую операцию впервые, то лучше под присмотром опытного специалиста.

Демонтаж старого изделия

Для этого выполните следующий порядок действий:

1. Отключите минусовую клемму аккумулятора.
2. Вывесите правое колесо и демонтируйте его.
3. Снимите правый подкрылок.
4. Демонтируйте приводной ремень.
5. Снимите шкив коленвала.
6. Подвесьте двигатель при помощи подкатного домкрата и демонтируйте правую опору двигателя.
7. Установите метки РВ в соответствии с фото выше, поворачивая коленчатый вал.
8. Ослабьте натяжной ролик и демонтируйте старый ремень ГРМ.
9. Произведите слив антифриза и снимите старую помпу.
10. Снимите старый натяжной ролик.

Установка нового ремня

Чтобы установить новый зубчатый ремень, вначале нужно установить новую помпу и натяжной ролик. После этого выполняется следующий порядок действий:

1. Наденьте новый ремень, начиная с коленчатого вала.
2. Следите за тем, чтобы распредвалы не поворачивались и сохраняли положение меток. Для этого можно использовать фиксаторы.
3. Произведите натяжку ремня при помощи ролика. Для этого его нужно затянуть моментом 5 Нм. Натяжка произойдет автоматически после одного оборота коленчатого вала.
4. Поверните коленчатый вал на два оборота и проверьте совпадение меток.
5. Если все метки совпали, установка ремня ГРМ произведена верно. В противном случае, необходимо повторить все процедуры сначала.
6. Произведите сборку всех остальных частей в обратной последовательности.

Внимание! Не поворачивайте коленчатый вал, пока ремень не одет! В противном случае, есть риск загиба клапанов.

Замена зубчатого ремня на 8 клапанном моторе ВАЗ 11189 и 11182

Несмотря на то, что это самый слабый мотор Ларгуса, он имеет ряд преимуществ. И одно из них – простота и надежность. Ремень ГРМ на этом моторе можно поменять, находясь в полевых условиях, даже если он порвется в пути.

Снятие старого ремня ГРМ

Для этого нужно выполнить всего несколько простых действий:

1. Снимите приводной ремень.
2. Поднимите правое колесо, демонтируйте его и снимите подкрылок.
3. Сорвите болт крепления шкива коленвала, открутите его и демонтируйте шкив.
4. Разгрузите подушку двигателя, слегка приподняв мотор домкратом (необязательно).
5. Открутите обе защитные крышки ремня ГРМ.
6. Выставите метки в соответствии с фото, поворачивая коленвал по часовой стрелке.
7. Ослабьте натяжной ролик и демонтируйте старый ремень.

Установка нового ремня ГРМ

Установка производится в обратной последовательности:

1. Меняется натяжной ролик.
2. Устанавливается новый ремень ГРМ.
3. Натяжной ролик натягивается до совпадения на нем меток.
4. Поверните коленчатый вал на два оборота и проверьте совпадение меток.
5. Если все в порядке, произведите затяжку ролика моментом 33-40 Нм.

Замена ремня ГРМ на двигателе 16-ти клапанном двигателе K4M

Здесь все намного сложнее. Для замены ремня ГРМ на моторах К4М необходимы специальные фиксаторы валов, а также заглушки распредельных валов, так как они являются одноразовыми. Для доступа к заглушкам понадобится снятие корпус глушителя впуска.

Снятие старого ремня

Для этого выполните следующие действия:

1. Поднимите правую часть Лады Ларгус и снимите переднее колесо.
2. Открутите подкрылок, чтобы открыть доступ к шкиву коленчатого вала.
3. Ослабьте ремень вспомогательных агрегатов и демонтируйте его.
4. Снимите шкив коленчатого вала.
5. Демонтируйте правую опору двигателя, приподняв его.
6. Открутите защитные крышки ремня ГРМ.
7. Фиксируем коленчатый вал при помощи специального приспособления. Предварительно выставите метки ГРМ. Для этого нужно снять задние заглушки распредвалов и повернуть КВ так, чтобы метки на них встали горизонтально. Фиксируем.
8. Ослабьте натяжной ролик и снимите старое резинотехническое изделие.

Установка нового изделия

Перед установкой нового ремня рекомендуется проверить состояние сальника коленчатого вала. При необходимости его рекомендуется заменить. Далее выполняется следующий список действий:

1. Замените натяжной и направляющий ролик. Болт натяжного ролика нужно закрутить от руки.
2. Надеваем ремень ГРМ сверху вниз.
3. Чтобы натянуть ремень, нужно вставить шестигранник в специальное отверстие и поворачивать эксцентрик до тех пор, пока флажок не совместится с прорезью.
4. После натяжки ремня, затяните болт ролика.
5. Вытащите фиксаторы и поверните коленчатый вал на два оборота.
6. Проверьте совпадение меток. Если все в порядке, произведите сборку в обратной последовательности.

Внимание! Не устанавливайте старые заглушки распредвалов на место. Обязательно замените их новыми, чтобы избежать утечки масла!

Как поменять ГРМ на 8 клапанном Ларгусе – К7М

Двигатель аналогичен 8-ми клапанному мотору ВАЗ. Замена резинотехнического изделия производится также легко, но с применением спец приспособлений.

Демонтаж изношенного ремня ГРМ

По аналогии с К4М производим следующие действия:

1. Поднимите правое колесо и снимите его.
2. Снимите защиту ремней и подкрылок.
3. Ослабляем и демонтируем ремень вспомогательных агрегатов.
4. Приподнимите мотор и снимите правую опору двигателя.
5. Снимите защитную крышку ГРМ.
6. Сорвите болт шкива коленчатого вала и снимите последний.
7. Снимите нижнюю крышку ГРМ.
8. Поворачивайте коленчатый вал до совпадения метки на фото.
9. Сделайте мелом метку на звездочке коленчатого вала и блоке цилиндров.
10. Открутите гайку крепления натяжного ролика и снимите его, сняв старый ремень.

Установка нового резинотехнического изделия

Если вместе с заменой данной детали производится замена помпы, то вначале нужно удалить старый герметик и хорошо зачистить привалочную поверхность блока цилиндров. Установите новую помпу с использованием герметика. Не забудьте установить прокладку. Затем выполните следующие действия:

1. Установите новый натяжной ролик на шпильку и закрутите гайку от руки. Ролик должен стоять таким образом, направление вращения совпадало с направлением стрелки на корпусе ролика.
2. Установите новое резинотехническое изделие таким образом, чтобы его нижняя метку совпала с меткой на звездочке КВ.
3. Надеваем ремень на РВ так, чтобы его метка совпала с меткой на шестерне.
4. Затягиваем при помощи гаечного ключа гайку натяжного устройства до совпадения метки. Так же, как и на ВАЗовском моторе. Полностью затяните гайку моментом 30-40 Нм.
5. Проведите проверку совпадения меток, повернув несколько раз коленчатый вал по часовой стрелке.

Внимание! Слабая натяжка ремня приведет к перескоку зубьев и сдвигу фаз газораспределения. Это чревато встречай клапанов и поршней! Будьте внимательны!

Заключение

Поменять ГРМ на Ларгусе может каждый автовладелец. Но делать это нужно внимательно, соблюдая технологию. Ошибки могут привести к обрыву ремня и дальнейшему дорогостоящему ремонту двигателя. К данному процессу нужно отнестись ответственно.

«Лад-Ларгус» 16 клапанов — замена ГРМ: инструкция. Когда менять ремень ГРМ на «Ладе-Ларгусе»?

Необходимо осуществлять замену ГРМ на «Ларгусе» (16 клапанов) согласно карте технического обслуживания. От состояния ременной передачи зависит то, насколько точно будет осуществляться газораспределение в двигателе. От коленчатого вала передается движение при помощи гибкого ремня на жидкостную помпу и распределительные механизмы.

При ремонте обязательно нужно обращать внимание на все сопутствующие элементы. Если присутствует неисправность жидкостного насоса, либо же шкивы распредвалов имеют сильный износ, необходимо произвести замену этих элементов. Покупайте запчасти только у проверенных производителей и у добросовестных продавцов.

Периодичность замены ремня

Замена ремня ГРМ на «Ладе-Ларгусе» (16 клапанов) осуществляется с периодичностью 60000 км. Принцип работы заключается в том, что на каждый оборот коленвала приходится половина оборота распределительного. Поэтому к процедуре замены нужно относиться со всей серьезностью, особенно это касается 16 клапанных двигателей. Ведь возможность обрыва ремня и повреждения клапанов, поршней, гильз, имеется всегда.

Но существуют ситуации, когда необходима внеплановая замена привода. Обычно это происходит при чрезмерном износе ременной передачи или при обрыве. Конечно, обрыв ремня ГРМ вряд ли нанесет вред клапанам и поршням, так как у них конструкция «травмобезопасная». Но следить за состоянием его необходимо, чтобы не произошла поломка в самый неподходящий момент. Желательно иметь про запас всегда с собой хотя бы бывший в употреблении ремень ГРМ. Это позволит намного быстрее осуществить ремонт автомобиля даже в полевых условиях.

Проведение диагностики механизма

Но прежде чем производить замена ремня ГРМ на «Ладе-Ларгусе» (16 клапанов), нужно удостовериться в том, что он выработал уже свой ресурс, либо на нём имеются повреждения. Осмотр желательно производить каждые 10 тыс. км пробега.

Никаких специальных инструментов для проведения ремонта не потребуется, достаточно визуального осмотра:

1. Обратите внимание, есть ли на поверхности ремня трещины. Если они присутствуют, то при работе они могут увеличиваться, что приведет к обрыву ремня.
2. В случае присутствия чрезмерного износа на внешней или внутренней поверхностях, необходимо заменить ремень.
3. Обратите внимание на то, есть ли расслоения.
4. Оцените состояние зубьев.
5. На боковых поверхностях не должно быть следов износа, потертостей.
6. Натяжение должно быть в норме. Проверьте его по указателям на ролике.
7. Если на элементах газораспределительного механизма имеются масляные пятна, то это говорит о наличии поломок.

Что еще сделать при замене ГРМ?

Если вы решили заменить ремень газораспределительного механизма на 16-клапанном двигателе, то желательно проверить состояние всех компонентов системы, чтобы убедиться в их исправности. В том случае, если присутствуют посторонние звуки при работе двигателя, то это явно симптом, что требуется заменить ремень привода газораспределения и ролики. Эти компоненты меняются в любом случае, а вот помпа и шкивы имеют несколько больший ресурс. В частности, шкивы могут прослужить как минимум 120 тыс. км, а это немаленький пробег. Но обычно они «ходят» намного дольше.

Инструменты для проведения ремонта

Для того чтобы заменить привод газораспределительного механизма 16 клапанного двигателя, вам потребуется наличие следующих инструментов:

1. Набор накидных ключей, головок, трещотки и удлинители.
2. Несколько отверток.
3. Специальные оправки для коленчатого и распределительного валов.
4. Спецключ для натяжения ремня.

Заранее приобретите комплект для ремонта. Он включает в себя сам ремень и ролики. Если шкивы на валах и помпа имеют сильный износ, то необходимо приобрести и эти элементы.

Когда нужно менять жидкостный насос?

При замене ремня привода ГРМ на «Ладе-Ларгусе» обязательно учитывайте тот факт, что жидкостный насос имеет ресурс не более 100 тыс. км. Аналогичный срок службы и у антифриза любой марки. За этот пробег все присадки, которое содержатся в нём, улетучиваются, что приводит к снижению эффективности всей системы охлаждения мотора.

Поэтому, если срок службы жидкостного насоса уже вышел, то желательно залить свежий антифриз и установить новую помпу. А в том случае, если эксплуатация автомобиля происходит в щадящем режиме, пробег в 60 тыс. км достигается за несколько лет, то элементы системы газораспределительного механизма, насос и антифриз нужно менять, хотя бы раз за два года. К замене ГРМ на «Ларгусе» (16 клапанов) нужно отнестись с большим вниманием, так как система сложная и малейшая рассинхронизация валов приведет к плачевному исходу.

Подготовительные работы

Если вы забыли, когда меняли ремень ГРМ на «Ларгусе» (16 клапанов), лучше проведите ремонт. Если не желаете самостоятельно делать замену, обратитесь на станцию технического обслуживания. Для ремонта своими силами потребуется выполнить подготовительные работы:

1. Отключите от минуса аккумуляторной батареи провод. Этим самым вы полностью обеспечите электроснабжение автомобиля.
2. Отсоедините впускной патрубок, после чего снимите приводной ремень генератора и других вспомогательных механизмов.
3. На правой части двигателя вам будет мешать опора, поэтому ее необходимо демонтировать.
4. Крышка защиты состоит из нижней и верхней половинок. Их необходимо снять, выкрутив болты крепления.

Вот и всё, подготовительные работы окончены. Замену ГРМ на «Ларгусе» (16 клапанов) можно начинать.

Как снять ременную передачу?

Сначала необходимо закрутить болт крепления шкива коленвала до упора. Затем проворачивается шкив до того момента, пока не совпадут метки. Обратите внимание на то, что они должны находиться не более чем на расстоянии одного зубца от вертикали. Дальше выполняете такие манипуляции:

1. Устанавливаете специальную отправку, чтобы зафиксировать коленвал.
2. После этого необходимо повернуть его против часовой стрелки до упора.
3. Проверьте, совпадают ли все метки на распредвалах. Для этого извлеките заглушки, расположенные в смотровых оконцах на торце головки блока цилиндров. Перед этим обязательно демонтируйте корпус фильтра очистки воздуха. Заглушки извлекаются с помощью простой отвертки или тонкого шила.
4. Затем необходимо повернуть коленвал, чтобы на распределительных валах пазы установились горизонтально. Для фиксации используйте оправки.
5. Ослабьте гайку крепления натяжного механизма. Затем нужно провернуть ролик против вращения часовой стрелки.

Затем ремень привода ослабнет, его можно без труда демонтировать. На «Ларгусе» замена производится примерно таким же образом, как и на большинстве современных автомобилей.

Как установить новый ремень?

Но на этом замена ГРМ на «Ларгусе» (16 клапанов) не окончена, необходимо ещё установить новые детали:

1. Обязательно замените ролики, всего лишь нужно выкрутить болты, которыми они закреплены. На их место нужно поставить новые детали.
2. Обратите внимание на то, что на корпусе натяжного ролика имеется небольшой выступ. Его необходимо совместить с пазом на блоке двигателя автомобиля.
3. Аккуратно установите новый приводной ремень, сначала он надевается на шкив коленвала, затем на насос. И в последнюю очередь его нужно надеть на распределительные валы. Обращайте внимание на стрелки, которые нарисованы на внешней части приводного ремня.
4. Произведите регулировку натяжения при помощи спецключа.

После этого можно смело снимать фиксаторы, установленные на коленчатом и распределительном валах.

На этом замена приводного ремня ГРМ окончена. Обязательно установите в крышке ГБЦ вместо старых заглушек новые. Не забывайте про них, иначе произойдет утечка масла.
