Как выбрать сцепление на Lada 2107: классификация и обзоры комплектов

Важность исправной работы фрикционной муфты сложно переоценить – это не только плавность хода, но и эффективное использование тяговой мощности автомобиля. Но не всегда регулировка сцепления трансмиссии приводит к желаемому результату, и приходится менять диски механизма передачи крутящего момента. Нельзя сказать, что такой ремонт совсем прост, однако в первую очередь важен момент выбора детали, поэтому обзор популярных комплектов придется кстати.

Технические параметры сцепления «семерки»: классификация и параметры

Вазовские модели комплектуются однодисковой муфтой с центральной пружиной. Автомобилисты, интересующиеся, какое сцепление лучше поставить на ВАЗ 2107, должны принять во внимание, что его тип зависит от мощности силового агрегата. Узлы отличаются параметрами нажимной пружины, кожухом и размерами ведомого диска, а весь комплект состоит из трех элементов:

Нажимного диска.
Ведомого диска.
Выжимного подшипника.

Нажимной диск

На вазовской классике используются два типа таких механизмов:

2103 – для машин с моторами объемом до 1,5 л.
2121 – для авто с двигателями объемом до 1,7 л.

Внешне они практически идентичны, их легко можно перепутать – диаметр диска в обоих случаях составляет 200 мм. Однако отличительные знаки все же есть:

На изделии 2121 имеется метка в виде шестимиллиметрового отверстия в одной из прорезей лепестка диафрагменной пружины.
Ширина фрикционных накладок 2103 составляет 29 мм, а 2121 – 35 мм.

Ведомый диск

Чтобы определиться, какое сцепление лучше поставить на автомобиль ВАЗ 2107, не помешает знать, что диск для «классики» довольно просто отличить от «переднеприводного» по отгибам, которые частично прикрывают демпферные пружины. Ведомые диски выпускаются в двух типоразмерах:

200х140 – для моторов объемом до 1,5 л; бывают двух марок: 2103 и 2107, на последнем установлены безасбестовые накладки.
200х130 – диск по документации носит марку 2121 и разработан для Нивы, но возможна установка и на «семерку». Кроме размера отличается усиленным демпфером с усиленными диафрагменными пружинами.

Еще один заметный фактор – ведомый диск 2121 имеет большее количество заклепок на накладках, чем аналог под маркой 2103.

Выжимной подшипник

Деталь поставляется в комплекте и имеет дополнительное название – муфта выключения. Для «классики» ее маркировка также начинается с набора цифр 2101. Подшипник визуально отличается наличием проволочных скобочек, с чем знакомы автолюбители, выполнявшие замену рабочего цилиндра на Lada.

Комплект деталей сцепления для Нивы можно ставить на любой автомобиль из ряда классических. Такие детали рассчитаны на большие нагрузки, а стало быть, дольше прослужат. Единственное неудобство – «нивовская» корзина потребует больших усилий на педали муфты.

Критерии: какое сцепление лучше поставить на авто ВАЗ 2107 классической конструкции?

На основании рекомендаций мастеров и отзывы автолюбителей можно составить основные принципы, которые надо учитывать при выборе деталей узла управления переключением передач. В общих чертах картина напоминает регулировку развала-схождения , когда любая полезная рекомендация значительно облегчает процесс. Помимо марки производителя при покупке ведомого диска следует уделять внимание следующим факторам:

Читайте также:

Как подключить электронное зажигание на ваз 2107

Плоскость фрикционных накладок должна быть однородной, при визуальном осмотре задиры, трещины и сколы недопустимы.
Наличие масляных пятен на диске категорически не допускается.
Визуально оценить качество клепки, бортовка каждой заклепки должна быть одинакова, неравномерный расклеп по краям недопустим.
Шлицы должны быть без повреждений.
Проверить отсутствие люфта на пружинах, демпферах и накладках. Наличие люфта говорит о низкокачественной сборке узла.

Автолюбитель, которого интересует, какое сцепление лучше всего поставить на классический ВАЗ 2107, должен обратить внимание на маркировку демпферной пластины. Здесь находится фирменный знак, выполненный лазером или голограммой, который представляет собой действенную меру в борьбе с контрафактной продукцией.

Отдельно стоит рассмотреть критерии выбора нажимного диска для классической вазовской «семерки»:

Оценить качество кожуха корзины, добросовестные фирмы делают их методом штамповки. Наличие глубоких царапин и срезов – признак низкокачественной детали.
Осмотреть качество клепки.
Осмотреть уровень изготовления литого диска и механической обработки его зеркала. Наличие микротрещин, раковин и неровностей недопустимо, и, наоборот – идеальная поверхность указывает на качественный материал и высокотехнологичную обработку детали.

Выбирайте лучшее

Последним пунктом в вопросе, какое сцепление лучше поставить на автомобиль ВАЗ 2107, будет короткий обзор наиболее известных комплектов сцеплений для классических машин. Различия в продукции брендов заключаются в надежности и поведении во время эксплуатации.

Valeo

Известная компания из Франции известна также высококачественными тормозными колодками. Судя по отзывам автовладельцев, сцепление отличается мягкой работой с четким моментом включения.

Многие отмечают надежность новых комплектов Валео, которые зачастую работают без поломок более 150 000 км пробега. Из недостатков – высокая стоимость.

Всемирно известный немецкий производитель фрикционных муфт. Продукция всегда отличалась передовыми конструктивными решениями. Например, использование гасителя крутильных колебаний нажимного и ведомого дисков существенно демпфирует вибрации, что способствует комфорту. Муфты LuK – наиболее оптимальный выбор в соотношении цена-качество, однако в продаже встречается много подделок, так что при покупке нужно быть внимательно.

Kraft

Немецкий бренд известен уже 20 лет, но в последнее время продукция под этой маркой выпускается все чаще в Турции, что, естественно, удешевляет ее. Тем не менее, сцепления имеют массу положительных отзывов, среди них:

мягкий выжим;
отсутствие перегрева при тяжелом режиме эксплуатации;
маховик практически не изнашивается.

Sachs

Читайте также:

Что такое втыковый и без втыковый двигатель

Немецкий производитель имеет богатый опыт производства деталей трансмиссии. Все модели муфт укомплектованы безасбестовыми накладками, при этом они обеспечивают:

Оптимальную передачу крутящего момента.
Устойчивы к повышенным нагрузкам.
Не требуют обслуживания.

Отечественное предприятие, поставляющее оригинальную продукцию для автомобилей Lada. Конструкция муфты разработана инженерами из Тольятти, но комплектующие в производстве применяются в основном импортные. Большинство автовладельцев, в качестве решения вопроса, какое из сцеплений лучше поставить на классику ВАЗ 2107, останавливаются именно на этом производителе. Причина такого выбора – невысокая цена и приемлемое качество.

Kraft tech

Турецкая продукция по лицензии немецкой компании Kraft. Комплект характеризуется мягкой работой, адаптирован к российским условиям работы. Часть негативных отзывов относится к недолговечности выжимного подшипника.

Триал

Еще один отечественный производитель, который гарантирует для своих дисков до двух миллионов циклов нагрузки без утраты эксплуатационных свойств. Средний пробег деталей комплекта составляет 80 000 км. Некоторые автомобилисты жалуются на возникновение трещин на ведомом диске в районе пружин, в результате чего они вылетают. Однако стоит отметить, что подобные неполадки у них возникли после двух-трех лет эксплуатации.

Выбор сцепления на классику

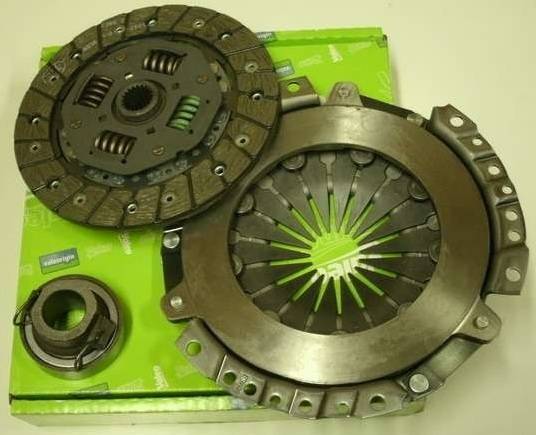

Valeo

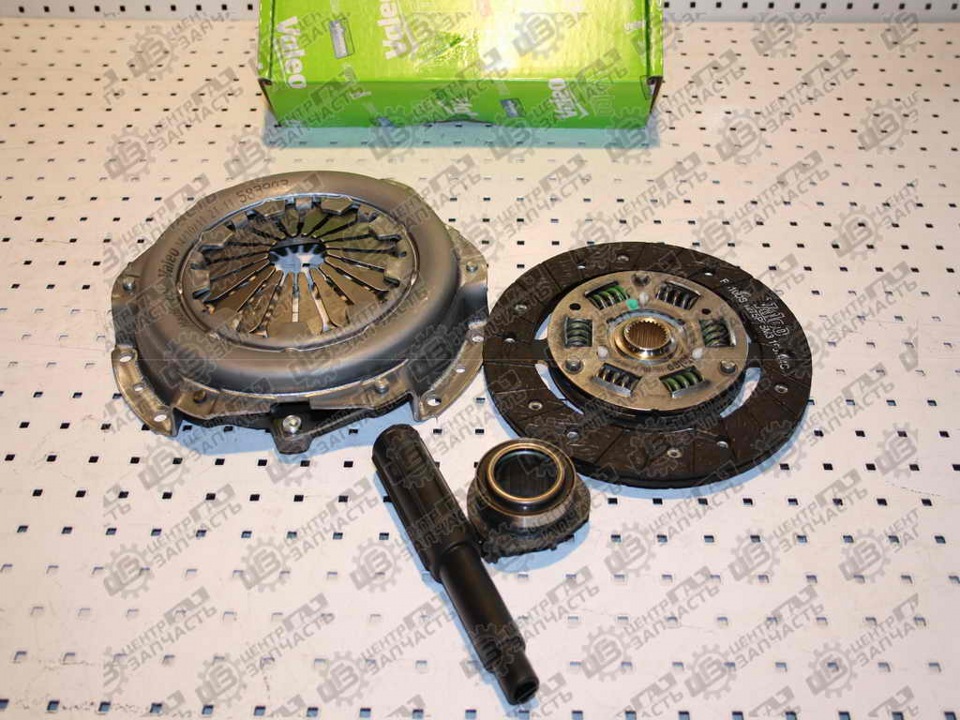

1. Valeo Страна производитель: Франция (Испания, Италия) Вес: 4.322 кг Цена: 2710.00 р (Турция) Особенности сцепления: Сцепление мягкое с эффектом момента схватывания. То есть чувствуешь более тугой момент при отпускании педали, когда сцепление схватывает. Общие отзывы: Отличное сцепление Подделки: Подделок много. Есть 3 места где производят сцепление Valeo: Франция, Испания и Италия. Я нашел сцепление производства Турции. Не знаю что даже сказать, если только это дочернее предприятие, но название одно и то-же, что странно, так что очень это подозрительно. Отпишите, кто что знает про это.

Слева оригинал, справа подделка Слева оригинал, справа подделка Sachs

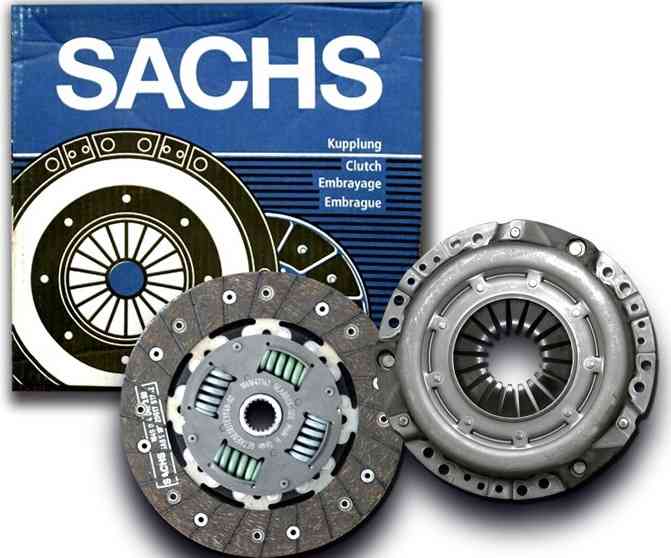

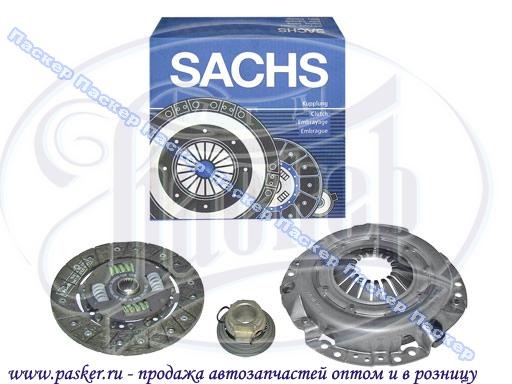

2. Sachs Страна производитель: Германия Вес: 4.982 кг Цена: 2600.00 р Особенности сцепления: Сцепление немного усиленное, из-за этого туговатое (но мягче Нивского 4х4) Общие отзывы: Отзывы отличные. Подделки: Есть, но встречаются не часто. Возможно на оригинале есть вкропления медной стружки на диске.

Читайте также:

Сколько стоит ваз 2107 с завода 2020

Luk

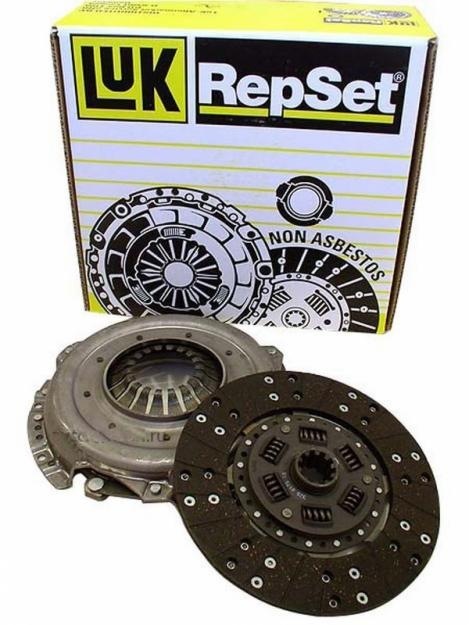

3. Luk Страна производитель: Соединенное королевство Вес: 5.503 кг Цена: 2180.00 р. Особенности сцепления: Характерное свойство механизма сцепления по демпфированию вибрации — сцепления Luk в своём составе имеют гаситель колебаний ведомого диска и нажимного диска. Общие отзывы: 50/50 Но положительные отзывы — хорошие Подделки: Достаточно много подделок очень плохого качества, похоже из-за этого много плохих отзывов.

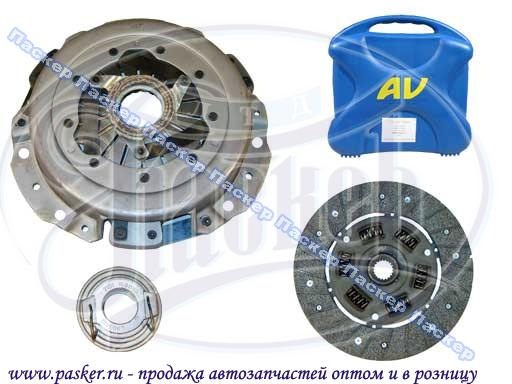

4. Av Страна производитель: Китай Вес: 7.196 кг Цена: 2060.00 р. Особенности сцепления: Не известно Общие отзывы: Хороших меньше, чем плохих. Подделки: Зачем китайцам самих себя подделывать? А вот брака достаточно много.

Fenox Fenox

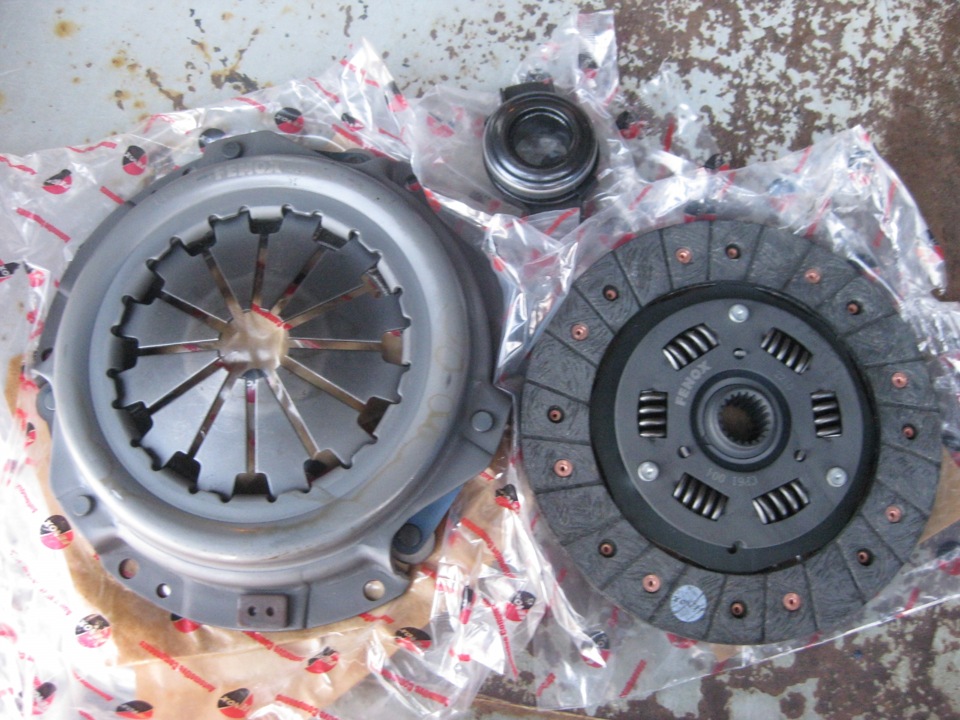

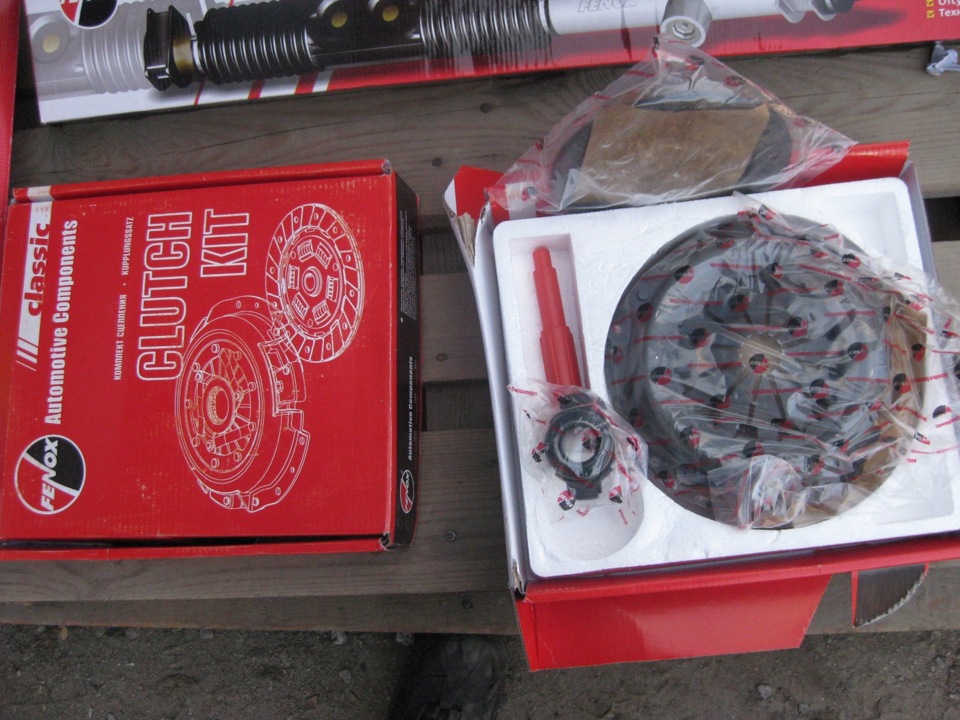

5. Fenox Страна производитель: Беларусь Вес: 6.376 кг Цена: 1910.00 р Особенности сцепления: Не известно Общие отзывы: Очень плохие отзывы. Но некоторые пишут как попадешь. Но все равно ни кто не хвалит. Подделки: Подделок по последним официальным данным около 30%. Брака тоже много более 1% официально! Эта статистика за 2009 год.

Hola

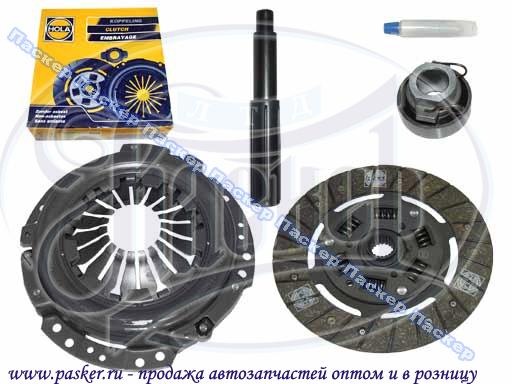

6. Hola Страна производитель: Нидерланды Вес: 4.810 кг Цена: 2060.00 р Особенности сцепления: Гремит и шумит Общие отзывы: Больше негатива, что-то не подходит, что-то с браком, что-то еще… Подделки: Не из вестно, мало инфы о них нашел

Kraft

Читайте также:

Какие амортизаторы поставить на приору

7. Kraft Страна производитель: Германия Вес: 4.684 кг Цена: 1430.00 р. Особенности сцепления: Тот же Kraft tech, только вид сбоку. У этого сцепления другой поставщик в России, а где произведено не известно, хотя и написано, что Германия. Общие отзывы: “Переговоры о возможном представлении на территории России интересов компании KRAFT начались несколько лет назад. В результате переговоров была достигнута следующая договоренность — компания «Автосинтез» получила эксклюзивные права для распространения и продажи автомобильных запасных частей, поставляемых компанией KRAFT на территорию России и стран Содружества. Для закрепления этих прав и в 2005 году компанией «Автосинтез» была зарегистрирована своя собственная торговая марка OBERKRAFT. В 2006 году были оформлены права на регистрацию торговой марки OBERKRAFT в странах Мадридского соглашения. Это связано, в первую очередь, с тем, что продукция под торговой маркой OBERKRAFT производится по лицензионной доверенности на предприятиях, как принадлежащих компании KRAFT, так и новых заводах, расположенных в Европе и Азиатском регионе.” Подделки: Мало инфы.

Kraft tech

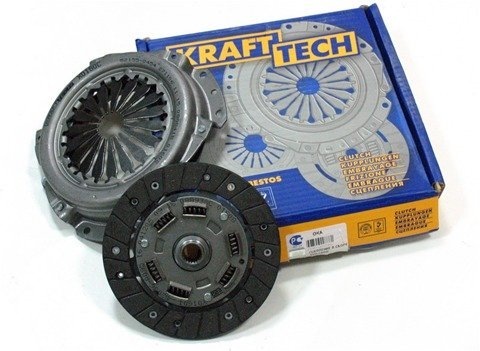

8. Kraft tech Страна производитель: Турция (по лицензии Kraft (Германия)) Вес: 5.720 кг Цена: 1730.00 р. Особенности сцепления: Мягкое отличное сцепление Общие отзывы: Отличные Подделки: Есть и в последнее время все больше и больше. Минус настоящего сцепления — недолговечность выжимного подшипника.

QML

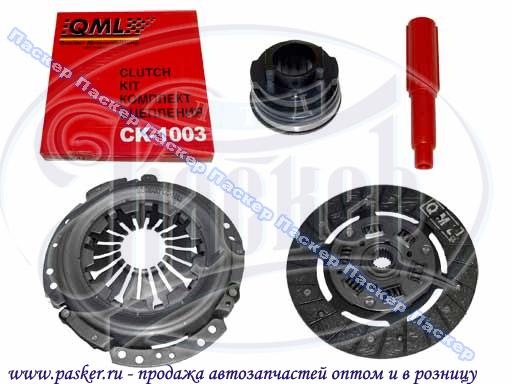

9. QML Страна производитель: Германия Вес: 4.206 кг Цена: 1500.00 р. Особенности сцепления: Ни чего не нашел Общие отзывы: Ни чего не нашел Подделки: Ни чего не нашел

ВИС

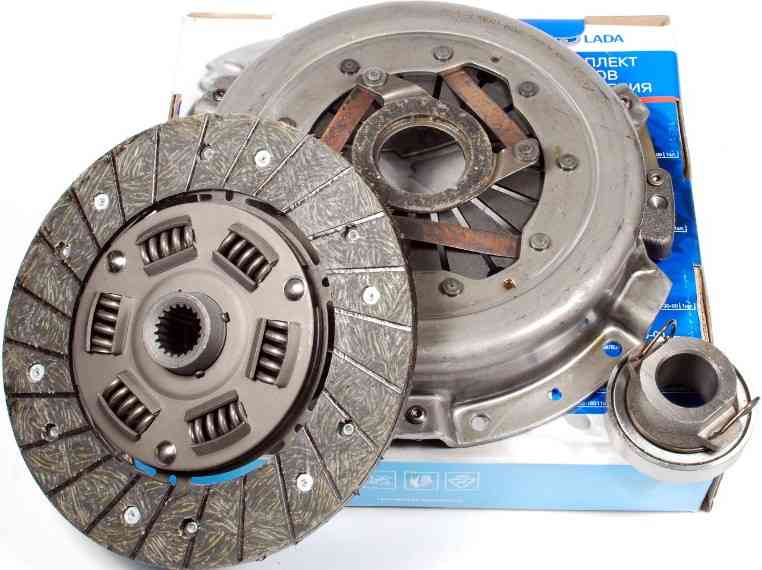

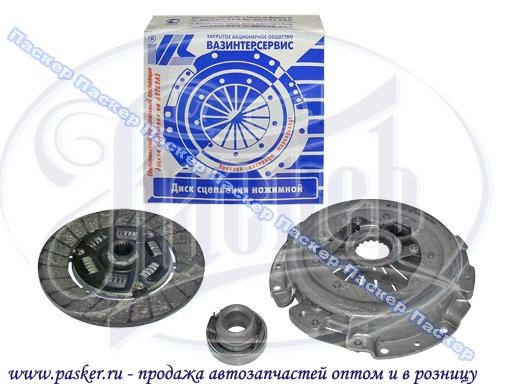

10. ВазИнтерСервис Страна производитель: Россия Вес: 4.200 кг Цена: 1940.00 р. Особенности сцепления: Идет с завода Общие отзывы: Нормальные и плохие. Сцепление вонючее и ходит мало. Подделки: Чтобы отличить настоящий от подделки посмотри на клеймо завода на корзине — на оригинале оно “выгравировано”, а на подделке краска, которая легко стирается пальцем. Про маркировку www.vazinter.ru/autoparts www.vazinter.ru/autoparts/lazernaja_markirovka

11. Триал Страна производитель: Россия Вес: 4.790 кг Цена: 1670.00 р. Особенности сцепления: Неоправданно жесткое сцепление Общие отзывы: Отзывы нормальные, но ходит сцепление мало Подделки: Врядли будут подделывать

Сцепление для ваз 2107 какое лучше

Модератор: рустем

Сцепление HOLA. Ваше мнение, форумчане и обладатели

Всем доброго времени суток!

Я здесь новенький, потихоньку осваиваюсь, побольшей части стараюсь находить ответы на свои вопросы в обсуждениях, но теперь настал момент, когда самому надо задать вопрос, поскольку ответа конкретного не нашел (а может плохо искал

Машина мне досталась от предыдущего хозяина, хоть и новье почти, (2008 год, 21054, 1.6 л., инжектор. Когда покупал был пробег 11 130), однако за ней не особо ухаживали и следили, поскольку машина использовалась лишь в том случае, когда ломался основной автомобиль. Поэтому ее укатывали и особо не жалели. Не скажу, что на ней ездил очень аккуратный водитель (девушка), поэтому именно с этим фактом связываю надвигающуюся кончину моего сцепления уже на 17-ой тысяче км.

Сейчас нахожусь в такой ситуации, что не могу позволить себе классное сцепление, которое все ставят (Валео, Сач, Люк, Крафт и т.д.) поэтому выбираю между родным ВазИнтерСервис и голландским сцеплением HOLA, которое по акции в АВТО49 можно купить за совсем дешево. Езжу я спокойно, машину не насилую, поэтому думаю, что средненького сцепления мне хватит.

Если есть классиководы, которые ставили HOLA, отзовитесь и вынесите свой вердикт, плиз Очень интересно узнать мнение владельцев. Заранее спасибо!

Какое сцепление лучше на ваз 2107

Едем плавно: какое сцепление лучше поставить на ВАЗ 2107 и почему?

Важность исправной работы фрикционной муфты сложно переоценить – это не только плавность хода, но и эффективное использование тяговой мощности автомобиля. Но не всегда регулировка сцепления трансмиссии приводит к желаемому результату, и приходится менять диски механизма передачи крутящего момента. Нельзя сказать, что такой ремонт совсем прост, однако в первую очередь важен момент выбора детали, поэтому обзор популярных комплектов придется кстати.

Технические параметры сцепления «семерки»: классификация и параметры

Вазовские модели комплектуются однодисковой муфтой с центральной пружиной. Автомобилисты, интересующиеся, какое сцепление лучше поставить на ВАЗ 2107, должны принять во внимание, что его тип зависит от мощности силового агрегата. Узлы отличаются параметрами нажимной пружины, кожухом и размерами ведомого диска, а весь комплект состоит из трех элементов:

Нажимного диска.
Ведомого диска.
Выжимного подшипника.

Нажимной диск

На вазовской классике используются два типа таких механизмов:

2103 – для машин с моторами объемом до 1,5 л.
2121 – для авто с двигателями объемом до 1,7 л.

На изделии 2121 имеется метка в виде шестимиллиметрового отверстия в одной из прорезей лепестка диафрагменной пружины.
Ширина фрикционных накладок 2103 составляет 29 мм, а 2121 – 35 мм.

Ведомый диск

200х140 – для моторов объемом до 1,5 л; бывают двух марок: 2103 и 2107, на последнем установлены безасбестовые накладки.
200х130 – диск по документации носит марку 2121 и разработан для Нивы, но возможна установка и на «семерку». Кроме размера отличается усиленным демпфером с усиленными диафрагменными пружинами.

Выжимной подшипник

Деталь поставляется в комплекте и имеет дополнительное название – муфта выключения. Для «классики» ее маркировка также начинается с набора цифр 2101. Подшипник визуально отличается наличием проволочных скобочек, с чем знакомы автолюбители, выполнявшие замену рабочего цилиндра на Lada.

Критерии: какое сцепление лучше поставить на авто ВАЗ 2107 классической конструкции?

На основании рекомендаций мастеров и отзывы автолюбителей можно составить основные принципы, которые надо учитывать при выборе деталей узла управления переключением передач. В общих чертах картина напоминает регулировку развала-схождения, когда любая полезная рекомендация значительно облегчает процесс. Помимо марки производителя при покупке ведомого диска следует уделять внимание следующим факторам:

Плоскость фрикционных накладок должна быть однородной, при визуальном осмотре задиры, трещины и сколы недопустимы.
Наличие масляных пятен на диске категорически не допускается.
Визуально оценить качество клепки, бортовка каждой заклепки должна быть одинакова, неравномерный расклеп по краям недопустим.
Шлицы должны быть без повреждений.
Проверить отсутствие люфта на пружинах, демпферах и накладках. Наличие люфта говорит о низкокачественной сборке узла.

Автолюбитель, которого интересует, какое сцепление лучше всего поставить на классический ВАЗ 2107, должен обратить внимание на маркировку демпферной пластины. Здесь находится фирменный знак, выполненный лазером или голограммой, который представляет собой действенную меру в борьбе с контрафактной продукцией.

Отдельно стоит рассмотреть критерии выбора нажимного диска для классической вазовской «семерки»:

Оценить качество кожуха корзины, добросовестные фирмы делают их методом штамповки. Наличие глубоких царапин и срезов – признак низкокачественной детали.
Осмотреть качество клепки.
Осмотреть уровень изготовления литого диска и механической обработки его зеркала. Наличие микротрещин, раковин и неровностей недопустимо, и, наоборот – идеальная поверхность указывает на качественный материал и высокотехнологичную обработку детали.

Выбирайте лучшее

Valeo

Kraft

мягкий выжим;
отсутствие перегрева при тяжелом режиме эксплуатации;
маховик практически не изнашивается.

Sachs

Оптимальную передачу крутящего момента.
Устойчивы к повышенным нагрузкам.
Не требуют обслуживания.

Kraft tech

Триал

Как выбрать сцепление на ВАЗ-2107

Самое неблагодарное занятие – это постоянно что-либо сравнивать и оценивать. Особенно это актуально среди водителей автомобилей. Наверняка вы знаете распространенную поговорку «кто на чем учился» – это высказывание особенно популярно среди нас, автомобилистов.

Поэтому далее в статье мы не дадим вам ответ на вопрос «Какое сцепление лучше?», а приведем исчерпывающий список топ-производителей, которые хорошо зарекомендовали себя на рынке.

Это своего рода обзор, который даст вам ответы на самые распространенные ответы при выборе. Никогда не опирайтесь на чужие советы – сделаете только хуже (в большинстве случаев). Когда речь идет о выборе сцепления – полагайтесь только на собственный опыт, так как никто, кроме вас, не сможет подобрать именно то, что действительно подойдет вам.

Основополагающие принципы выбора сцепления

В зависимости от случая, требуется подобрать ведомый диск или нажимной, и сейчас вы узнаете некоторые особенности выбора первой и второй детали.

Читайте также: Замена сайлентблоков ВАЗ 2107

Как подбирается ведомый диск:

Поверхность, которая отвечает за трение фрикционных накладок, должна быть изготовлена из однородного материала. При визуальном осмотре важно отсутствие различных задиров, сколов, трещин и прочих неприятностей. Обратите внимание на то, что диск не должен быть замаслен, а на поверхности категорически не допускается наличие пятен иных жидкостей. Как показывает практика, большинство производителей не выполняют этих требований, потому как действительно качественная накладка не может стоить дешево.
Оцените качество клепки. Мелкие заклепки располагаются на ведомом диске с фрикционными накладками, а также на пластинах демпфера. Бортовка каждой заклепки должна быть идентичной остальным – важно, чтобы был равномерный расклеп по краям.

Есть смещения или люфты на демпферах или накладках? Пружины люфтят? Эти недостатки говорят о плохом качестве детали.

Шлицы должны быть идеальными, без повреждений. Единственное, что допускается – это незначительные следы масла.
Самое последнее, на что обращается внимание – маркировка демпферной пластины. Производители ведомых дисков наносят свой фирменный знак именно на это место. Оригинальная деталь маркируется лазером или голограммой с выштамповкой логотипа компании – это наиболее действенные способы борьбы с подделками. Данный метод не применяется всеми компаниями-производителями повсеместно, но все же стоит обращать внимание.

Критерии выбора нажимного диска:

Как и с ведомой деталью, оцените клепку пластин, размещаемых по периметру корзины сцепления. Аккуратное исполнение, наличие симметричной бортовки – признаки добросовестного производителя. Всевозможные недостатки, видимые невооруженным глазом, – свидетельство того, что детали производятся в подпольных гаражах.

Есть сколы, недоклеп, трещины, перекосы? Попросите продавца показать нажимные диски более серьезных компаний.

Оцените изготовление юбки кожуха корзины. Добросовестные производители делают их методом штамповки. Царапины, срезы и прочие видимые недостатки – признак некачественного компонента сцепления!
Проверьте качество изготовления литого диска, который размещен с обратной стороны корзины. Оцените качество механической обработки лицевой части – зеркало диска. Чем лучше его исполнение – тем большая вероятность того, что перед вами качественный диск сцепления. Микротрещины, неровности, мелкие раковины – доказательство того, что диск вам не подходит. Если поверхность идеальна – это свидетельствует о применении качественного чугуна, а также производство проходило на профессиональном промышленном оборудовании во время обработки диска на заводе.

Выбирайте лучшее сцепление от именитых производителей

Тройка лучших производителей сцепления для автомобилей ВАЗ:

Valeo – отлично зарекомендовавший себя производитель автомобильных деталей. Компания поставляет компоненты как производителям, так и в розничную сеть; появилась в 1923 году (Франция). Специализация компании начиналась как раз с производства дисков сцепления и тормозных колодок, поэтому качество деталей этого производителя совершенствуется уже более 90 лет. Со временем фирма начала активно запускать производства на просторах Италии и Испании с открытием ряда дочерних компаний. По состоянию на сегодняшний день, Valeo – передовой производитель автомобильных деталей в европейской части континента.

Диски сцепления от Valeo – компоненты, которые предоставляют водителю мягкость и комфорт, в отличие от ведущих конкурентов. Что касается надежности – она никоим образом не страдает, а даже превосходит большинство именитых аналогов, доступных на сегодняшнем рынке.

Владельцы автомобилей со сцеплением от данного производителя оставляют преимущественно положительные отзывы. Одного комплекта вполне достаточно на то, чтобы ВАЗ успешно проехал 150 000 км. Несмотря на все положительные отзывы, детали стоят достаточно дорого.

Сцепление Luk – передовое решение, которое имеет в своем составе гаситель крутильных колебаний как ведомого, так и нажимного диска. Деталь отличается свойством демпфирования вибрации – это еще один плюс к получению максимального комфорта. В России Luk собирает только положительные оценки и в соотношении цена-качество – сцепление от этого производителя является лучшим решением к применению на ВАЗ.

Читайте также: Замена подвесного подшипника ВАЗ 2107

KRAFTtech – сцепление турецкого производства. Приятный мягкий выжим, устойчивость к перегревам в тяжелых ситуациях, а также к износу маховика. Что касается отзывов, вы можете встретить как положительные, так и отрицательные. Последние касаются плохого изготовления конструкции выжимного подшипника. Цена деталей сцепления KRAFT выше, в отличие от российских аналогов, но ниже европейских аналогов.

В завершение можно сказать, что все три представленные компании-производители дисков сцепления для автомобилей ВАЗ обладают отличным качеством и надежностью. Подобрать наиболее удачный вариант, можно только попробовав каждый из трех дисков самостоятельно. Наша скромная рекомендация к выбору – Valeo.

Сцепление ваз 2107: какое лучше, неисправности и ремонт, Как поставить диск и корзину, инструкции с фото и видео

Сцепление ВАЗ 2107 — это часть механизма трансмиссии, участвующая в передаче крутящего момента на ведущие колёса автомобиля. Все классические модели ВАЗ комплектуются однодисковой муфтой с центральной пружиной. Выход из строя любого элемента сцепления может принести автовладельцу большие неприятности. Однако большинство проблем можно решить самостоятельно.

Сцепление ВАЗ 2107

От исправности механизма сцепления ВАЗ 2107 во многом зависит управляемость автомобиля. На то, как часто придётся ремонтировать этот механизм, влияют качество дорог и опыт водителя. У новичков, как правило, сцепление выходит из строя довольно быстро, а ремонт и замена узла довольно трудозатратны.

Назначение сцепления

Основная задача сцепления состоит в передаче крутящего момента от двигателя на ведущие колёса автомобиля.

Муфта сцепления служит для передачи крутящего момента от двигателя на главную передачу и защиты трансмиссии от динамических нагрузок

Изначально оно предназначалось для кратковременного разъединения двигателя и главной передачи при плавном трогании с места и переключении скоростей. Сцепление ВАЗ 2107 обладает следующими характерными свойствами:

имеет наименьший допустимый момент инерции у ведомого диска;
отводит тепло от трущихся поверхностей;
защищает трансмиссию от динамических перегрузок;
не требует большой силы нажима на педаль во время управления муфтой;
обладает компактностью, ремонтопригодностью, малошумностью, простотой обслуживания и ухода.

Устройство и принцип действия сцепления ВАЗ 2107

Сцепление ВАЗ 2107:

механическое (приводится в действие механическими усилиями);
фрикционное и сухое (вращающий момент передаётся за счёт сухого трения);
однодисковое (используется один ведомый диск);
замкнутого типа (муфта включена постоянно).

Сцепление условно можно представить в виде четырёх составляющих:

ведущая или активная часть (маховик 6 коленчатого вала, корзина с кожухом 8 и нажимным стальным диском 7);
ведомая или пассивная часть (ведомый или пассивный диск 1);
элементы включения (пружины 3);
элементы выключения (рычаги 9, вилка 10 и нажимной подшипник 4).

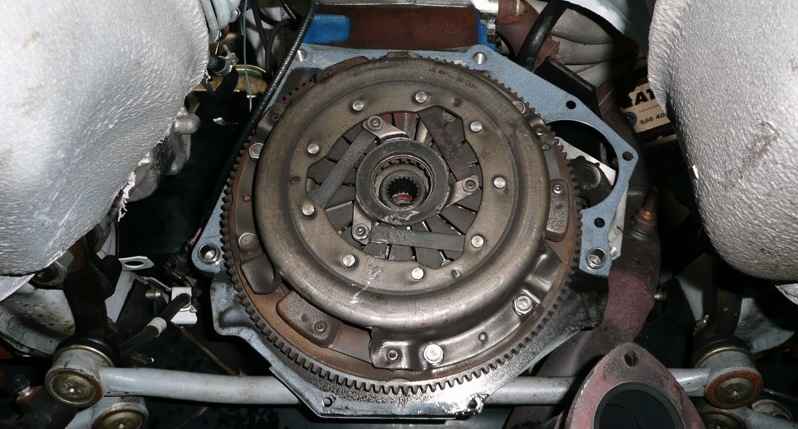

К маховику болтами прикреплён кожух 8 корзины, соединённый демпферными пластинами 2 с нажимным диском 7. Это создаёт условия для передачи постоянного вращающего момента от маховика через кожух на нажимной диск, а также обеспечивает перемещение последнего вдоль оси при включении и выключении муфты. Ведущая часть при работе двигателя постоянно вращается. Пассивный диск свободно перемещается по шлицам первичного вала 12 коробки передач. Ступица соединена с ведомым диском через демпферные пружины 3 и за счёт этого имеет возможность определённого эластичного поворота. Такое соединение гасит крутильные колебания, возникающие в трансмиссии из-за работы двигателя на разных оборотах и соответствующих динамических нагрузок.

При отжатой педали 5 пассивный диск 1 с помощью пружин 3 зажимается между маховиком 6 и нажимным диском 7. Муфта включена и вращается вместе с коленвалом как единое целое. Сила вращения передаётся от активной к пассивной части за счёт трения, возникающего на поверхности фрикционных накладок ведомого диска, маховика и нажимного диска.

При нажатой педали 5 вилка гидропривода перемещает муфту с нажимным подшипником в сторону коленчатого вала. Рычаги 9 надавливаются внутрь и оттягивают нажимной диск 7 от ведомого диска 1. Пружины 3 при этом сжимаются. Активная вращающая часть разъединяется с пассивной, вращающий момент не передаётся, и сцепление выключается.

При включении сцепления ведомый диск проскальзывает относительно гладких поверхностей маховика и нажимного диска, поэтому вращающий момент увеличивается постепенно. Это позволяет машине плавно трогаться с места и предохраняет узлы трансмиссии при перегрузках.

Устройство гидропривода сцепления

Передача вращающего момента от двигателя на ведущие колёса осуществляется с помощью гидравлического привода.

Гидропривод сцепления передаёт усилие от педали на вилку включения и выключения сцепления

Гидропривод играет важную роль при начале движения автомобиля и переключении скоростей. В его состав входят:

педаль;
главный и рабочий цилиндры;
трубопровод и шланг;
толкатель;
вилка включения и выключения сцепления.

Гидропривод позволяет плавно включать сцепление и отключать его, не прилагая больших усилий при нажатии педали.

Главный цилиндр сцепления

Главный цилиндр сцепления (ГЦС) при нажатии на педаль увеличивает давление рабочей жидкости. За счёт этого давления происходит перемещение штока вилки включения/выключения сцепления.

Главный цилиндр сцепления преобразует усилие от нажатия на педаль в давление рабочей жидкости, которое двигает шток вилки включения/выключения муфты

В корпусе ГЦС расположены поршень толкателя 3 и поршень главного цилиндра 5. Использование дополнительного поршня толкателя снижает радиальное усилие на поршень ГЦС при нажатии педали. При этом уплотнительное кольцо 4 прижимается к стенкам зеркала цилиндра и улучшает герметизацию поршней. Для обеспечения герметичности внутри цилиндра предназначено уплотнительное кольцо 12, размещённое в канавке поршня 5.

Для дополнительного уплотнения поршня в его направляющей части 9 просверлено осевое отверстие, соединённое с канавкой кольца 12 радиальными каналами. При росте давления в рабочем пространстве ГЦС оно достигает внутренней части кольца 12 и распирает его. За счёт этого увеличивается герметичность поршня главного цилиндра. Одновременно кольцо 12 выступает в качестве перепускного клапана, через который рабочая часть цилиндра соединяется с бачком с рабочей жидкостью. При достижении поршнями крайнего положения у пробки 11 уплотнительное кольцо 12 открывает компенсационное отверстие.

Через это отверстие при включении сцепления (когда поршень РЦС создаёт избыточное обратное давление) часть жидкости переходит в бачок. В первоначальное положение поршни возвращает пружина 10, которая одним концом давит на пробку 11, а другим — на направляющую 9 поршня 5. Все внутренние детали ГЦС фиксируются стопорным кольцом 2. Со стороны крепления на ГЦС надевается защитный чехол, предохраняющий рабочую часть цилиндра от попадания грязи.

Чаще всего у главного цилиндра изнашиваются уплотнительные кольца. Их всегда можно заменить из ремонтного комплекта. При более серьёзных неисправностях ГЦС меняется целиком.

Если забьётся компенсационное отверстие, внутри системы привода создастся избыточное давление, которое не позволит муфте полностью включиться. Она будет пробуксовывать.

Рабочий цилиндр сцепления

Рабочий цилиндр сцепления (РЦС) крепится двумя болтами к корпусу коробки передач в зоне картера сцепления. Такое расположение РЦС приводит к тому, что на него с дороги часто попадают грязь, вода, камни. В результате защитный колпачок разрушается, и ускоряется износ уплотнительных колец.

Рабочий цилиндр крепится двумя болтами к коробке переключения передач

При нажатии на педаль в гидроприводе сцепления создаётся давление, которое передаётся на поршень 6. Поршень, двигаясь внутри цилиндра, перемещает толкатель 12, который, в свою очередь, поворачивает на шаровой опоре вилку включения и выключения сцепления.

Очень важно соблюдать размеры внутреннего зеркала главного и рабочего цилиндров. При заводской сборке они равны между собой — 19,05+0,025–0,015 мм. Поэтому уплотнительные кольца на поршнях обоих цилиндров полностью взаимозаменяемы. Если нужно сделать педаль сцепления более мягкой, нужно покупать зарубежный аналог рабочего цилиндра с меньшим диаметром рабочей полости. Если же диаметр будет больше, то давление на него будет меньше. Следовательно, чтобы преодолеть силу упругости фрикционных пружин корзины, нужно приложить большую силу. Поэтому педаль будет более тугой.

Состав комплекта сцепления ВАЗ 2107

Комплект сцепления ВАЗ 2107 состоит из:

корзины;
ведомого диска;
нажимного подшипника.

По регламенту ВАЗ эти элементы не ремонтируются, а сразу меняются на новые.

Корзина

Корзина имеет самое сложное из комплекта сцепления устройство. Она состоит из множества деталей, которые требуют правильной и точной сборки. Собирают корзину только в заводских условиях и не ремонтируют даже в специализированных автосервисах. При износе или обнаружении серьёзных дефектов корзина меняется на новую. Основные неисправности корзины:

потеря упругости из-за проседания пружин;
механические повреждения и излом демпферных пластин;
появление следов износа на поверхности нажимного диска;
изломы и трещины на кожухе корзины;
другое.

Срок эксплуатации сцепления определяется ресурсом корзины, ведомого диска или нажимного подшипника. Поэтому для избежания расходов на повторный ремонт муфта всегда меняется в комплекте.

Ведомый диск

Ведомый диск предназначен для передачи крутящего момента от маховика двигателя первичному валу коробки передач и может на короткое время отсоединять КПП от мотора. Технология изготовления таких дисков достаточно сложна и предполагает использование специального оборудования. Поэтому отремонтировать диск самостоятельно невозможно. Его меняют на новый при:

износе фрикционных накладок;
износе внутренних шлицов ступицы;
обнаружении дефектов демпферных пружин;
разбалтывании гнёзд под пружинами.

Нажимной подшипник

Нажимной подшипник предназначен для отведения нажимного диска от ведомого и активируется при нажатии на педаль сцепления. Его неисправности обычно сопровождаются свистом, стуком и другими звуками. При заклинивании роликов, износе опорной рабочей поверхности или посадочного места в стакане нажимной подшипник менятся в сборе.

Неисправности сцепления ВАЗ 2107

Основными признаками неисправного сцепления ВАЗ 2107 являются:

с трудом переключаются передачи;
пробуксовывает ведомый диск;
появляется вибрация;
свистит нажимной подшипник;
сцепление туго выключается;
педаль не возвращается из нижнего положения.

Практически любая неисправность сопровождается посторонними звуками — шумом, стуками, свистом и т. п.

Не переключаются передачи

Если передачи переключаются с трудом, опытный водитель сразу скажет, что сцепление ведёт. Другими словами, сцепление выключается не до конца. В результате при трогании с места затруднено включение первой передачи, а при нажатой педали автомобиль медленно движется. Причинами такой ситуации могут быть:

Увеличенное расстояние между опорной поверхностью нажимного подшипника и пяткой корзины. Его нужно установить в пределах 4–5 мм, изменяя длину штока рабочего цилиндра.
Покоробились пружинные сектора ведомого диска. Диск нужно заменить на новый.
Увеличилась толщина ведомого диска из-за вытягивания заклёпок, крепящих фрикционные накладки. Диск нужно заменить на новый.
Заедание ведомого диска на шлицах ведущего вала КПП. Дефектуются обе детали, при необходимости заменяются на новые.
Недостаток тормозной жидкости в бачке главного цилиндра или скопление воздушных пузырьков в системе гидропривода. Рабочая жидкость доливается до необходимого уровня, прокачивается гидравлика сцепления.

Сцепление буксует

Сцепление может начать буксовать по следующим причинам:

отсутствует зазор между нажимным подшипником и пятой корзины;
не отрегулирован привод сцепления;
на трущиеся поверхности попало масло;Попадание масла на ведомый диск может привести к пробуксовке сцепления и его работе рывками
засорился перепускной канал в корпусе главного цилиндра;
педаль сцепления не возвращается в исходное положение.

Устраняются такие неисправности регулировкой привода, заменой сальников, прочисткой канала проволокой, обнаружением и исправлением причин заедания педали.

Сцепление работает рывками

Если сцепление начинает работать рывками, это может быть вызвано следующим:

ведомый диск заклинил на шлицах ведущего вала КПП;
на фрикционных накладках образовались замасленные участки;
не отрегулирован гидропривод сцепления;
стальной диск корзины покороблен, некоторые фрикционные пружины потеряли упругость;
неисправен ведомый диск.

В таких ситуациях чаще всего требуется полная замена сцепления.

Шум при включении сцепления

Появление при отпускании педали сцепления скрежета и дребезжания может быть обусловлено следующим:

нажимной подшипник заклинил из-за отсутствия смазки;
заклинил подшипник ведущего вала КПП в маховике.

В обоих случаях проблема решается заменой подшипника.

Шум при выключении сцепления

При нажатии на педаль сцепления слышен стук, лязг, дребезжание, чувствуется вибрация на рычаге скоростей. Причины могут быть следующие:

неисправна демпферная часть ведомого диска (пружины, гнёзда);Если у ведомого диска изношены шлицы, поломаны или разболтаны демпферные пружины, он подлежит замене
сильно изношено шлицевое соединение ведомого диска и ведущего вала КПП;
отсоединилась, утратила упругость или поломалась возвратная пружина вилки включения/выключения сцепления.

Во всех случаях следует заменить изношенные элементы на новые.

Педаль возвращается, но сцепление не работает

Иногда случается, что сцепление не работает, но педаль возвращается в исходное положение. Это может быть связано со следующими ситуациями:

попадание воздуха в систему гидропривода;
износ уплотнительных колец главного и рабочего цилиндров;
недостаток рабочей жидкости в бачке.

В этих случаях следует прокачать гидропривод, заменить резиновые кольца на новые и долить рабочей жидкости в бачок.

Тугое сцепление

Мягкость сцепления определяется силой давления на пяту корзины для отведения нажимного диска. Величина усилия зависит от упругости демпферных пружин. Для сцепления ВАЗ 2107 подходят корзины многих производителей, в том числе и иностранных. Тугая педаль сигнализирует водителю, что ресурс корзины подходит к концу.

Педаль выключает сцепление в начале/конце своего хода

При нажатии на педаль сцепление может выключиться в самом начале или, наоборот, в самом конце. В таких ситуациях потребуется регулировка свободного и рабочего хода педали. Свободный ход регулируется изменением длины ограничительного винта педали, а рабочий — изменением длины штока рабочего цилиндра. Кроме этого, увеличенный свободный ход может быть следствием износа накладок ведомого диска.

Видео: основные проблемы со сцеплением и их решение

Замена сцепления ВАЗ 2107

Быстро изменяющиеся нагрузки, высокие обороты, различные углы наклона — все эти условия эксплуатации предъявляют особые требования к качеству изготовления сцепления ВАЗ 2107 и его отдельных деталей, которые центрируются и балансируются только в заводских условиях. Замена сцепления — довольно сложная и трудоёмкая процедура, выполняемая на смотровой яме или эстакаде. Для работы потребуется:

комплект рожковых, накидных ключей и головок;
шлицевая и крестообразная отвёртки;
пассатижи;
чистая ветошь;
новый комплект сцепления (желательно оригинального исполнения).

Демонтаж КПП

Для обеспечения доступа к сцеплению необходимо снять коробку переключения передач. Демонтаж коробки состоит из следующих этапов:

В моторном отсеке снимается минусовая клемма с аккумулятора, воздушный фильтр и откручивается верхний болт стартера.
В салоне вытаскивается рычаг переключения скоростей.
Из смотровой ямы откручивается приёмная труба выхлопной системы от коробки и кардан от главной передачи. При этом необходимо сделать мелом риски на фланцах кардана и редуктора заднего моста.
Из смотровой ямы откручивается поперечина задней опоры КПП от днища.При демонтаже КПП необходимо открутить болты поперечины задней опоры от днища
Откручиваются оставшиеся болты стартера и четыре болта крепления коробки к задней части блока.При демонтаже КПП необходимо снять стартёр, открутив четыре болта
Снимается провод с датчика задней передачи и пассатижами откручивается тросик спидометра.Тросик спидометра откручивается с помощью пассатижей
Откручиваются два болта крепления рабочего цилиндра.
Коробка отодвигается на такое расстояние, чтобы её ведущий вал вышел из корзины сцепления наружу. В качестве опоры для коробки можно использовать приёмную трубу выхлопной системы. Если необходимо опустить коробку массой 28 кг на землю, необходимо заранее открутить приёмную трубу от коллектора и отсоединить её от трубы резонатора.

Видео: демонтаж КПП ВАЗ 2107

Снятие сцепления

Демонтаж КПП обеспечивает доступ к сцеплению ВАЗ 2107. Для его снятия необходимо открутить шесть болтов крепления кожуха корзины к маховику. Чтобы не повредить кожух, все болты сначала равномерно ослабляются на 1–2 оборота. Сначала извлекается корзина, а затем — ведомый диск.

Осмотр элементов сцепления

После снятия сцепления необходимо тщательно осмотреть корзину, ведомый диск и нажимной подшипник на предмет повреждений и следов износа. Особое внимание следует обратить:

у ведомого диска — на состояние фрикционных накладок, демпферных пружин и гнёзд, а также шлицов ступицы;
у корзины — на состояние демпферных пластин, пружин, кожуха и нажимного диска;
у нажимного подшипника — на люфт роликов и посадочного места стакана.

Отдельные элементы сцепления ремонту не подлежат, а заменяются в комплекте. Если на рабочих поверхностях маховика, ведомого и нажимного дисков обнаружены следы масла, следует проверить состояние сальников коленвала и первичного вала коробки. Изношенные и повреждённые резиновые элементы при этом обязательно заменяются. Кроме этого, следует внимательно осмотреть вилку включения и выключения сцепления. Если на её концах имеются следы износа, вилку нужно заменить.

Установка сцепления

Установка сцепления на ВАЗ 2107 осуществляется в следующем порядке.

Ведомый диск выступающей частью ступицы прикладывается к маховику.Положение ведомого диска сначала центрируется с помощью оправки, а затем корзина прикручивается к маховику
В подшипник маховика вставляется оправка таким образом, чтобы шлицевая часть ведомого диска зашла на соответствующий диаметр. Положение диска при этом центрируется.При установке нового ведомого диска его необходимо отцентрировать с помощью специальной оправки
Корзина устанавливается на направляющие штифты. При этом отверстия для затяжных болтов в маховике и кожухе должны совпасть.
Равномерно затягиваются шесть болтов крепления корзины к маховику.
Из отцентрированного ведомого диска рукой извлекается оправка.

Установка КПП

Коробка передач устанавливается в обратном демонтажу порядке. Перед этим необходимо смазать гладкую и шлицевую часть первичного вала коробки ШРУС 4 или солидолом. Если ведомый диск отцентрирован правильно, КПП легко установится на своё место.

Выбор сцепления

На разные модели ВАЗ 2107 производитель устанавливал карбюраторные (2103 объёмом 1,5 л) и инжекторные (2106 объёмом 1,6 л) двигатели. Несмотря на внешнюю схожесть, сцепление этих моделей имеет определённые отличия. Диаметр нажимного диска корзины в обоих случаях составляет 200 мм. Но у корзины для 2103 ширина нажимного диска равняется 29 мм, а для 2106 — 35 мм. Соответственно диаметр ведомого диска для 2103 составляет 140 мм, а для 2106 — 130 мм.

Некоторые автовладельцы устанавливают на ВАЗ 2107 сцепление от ВАЗ 2121, которое заметно жёстче и надёжнее родного.

Сцепление для ВАЗ 2107 выпускают как отечественные, так и зарубежные производители

На все модели ВАЗ с задним приводом подходят комплекты сцепления от классических автомобилей известных брендов.

Таблица: производители сцепления для ВАЗ 2107

Регулировка сцепления

Регулировка сцепления необходима после его ремонта или замены, а также после прокачки гидропривода. Для этого потребуется:

рожковые ключи на 8, 10, 13 и 17;
линейка с делениями;
пассатижи.

Регулировка свободного хода педали

Свободный ход педали должен составлять 0,5–2,0 мм. Его величина измеряется в салоне автомобиля линейкой и при необходимости регулируется изменением длины ограничительного винта хода педали.

Регулировка штока рабочего цилиндра

Шток рабочего цилиндра регулируется из смотровой ямы или на эстакаде. При этом необходимо добиться величины люфта сцепления (расстояния между торцом нажимного подшипника и пятой корзины) в пределах 4–5 мм. Регулировка осуществляется изменением длины штока рабочего цилиндра.

После выполнения обеих регулировок проверяется работа сцепления. Для этого на прогретом двигателе при выжатой педали пробовать включать все передачи, в том числе и заднюю скорость. Не должно быть никакого шума, рычаг скоростей должен двигаться легко, без заедания. Трогание с места должно быть плавным.

Видео: прокачка сцепления ВАЗ 2101–07

Несмотря на трудоёмкость, работы по замене и регулировке сцепления ВАЗ 2107 довольно просты и не требуют какого-либо специального оборудования, навыков и знаний. Даже начинающий автолюбитель, обладая стандартным набором слесарных инструментов и рекомендациями специалистов, без особых проблем сможет выполнить все операции.

Какое сцепление лучше поставить на ВАЗ 2107?

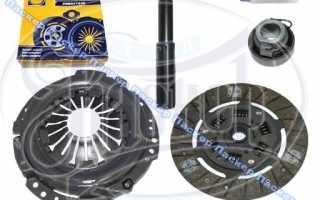

Сцепление LUK на ВАЗ 2101-2107

Основополагающие принципы выбора сцепления

Читайте также: Замена сайлентблоков ВАЗ 2107

Как подбирается ведомый диск:

Поверхность, которая отвечает за трение фрикционных накладок, должна быть изготовлена из однородного материала. При визуальном осмотре важно отсутствие различных задиров, сколов, трещин и прочих неприятностей. Обратите внимание на то, что диск не должен быть замаслен, а на поверхности категорически не допускается наличие пятен иных жидкостей. Как показывает практика, большинство производителей не выполняют этих требований, потому как действительно качественная накладка не может стоить дешево. Оцените качество клепки. Мелкие заклепки располагаются на ведомом диске с фрикционными накладками, а также на пластинах демпфера. Бортовка каждой заклепки должна быть идентичной остальным – важно, чтобы был равномерный расклеп по краям.

Шлицы должны быть идеальными, без повреждений. Единственное, что допускается – это незначительные следы масла. Самое последнее, на что обращается внимание – маркировка демпферной пластины. Производители ведомых дисков наносят свой фирменный знак именно на это место. Оригинальная деталь маркируется лазером или голограммой с выштамповкой логотипа компании – это наиболее действенные способы борьбы с подделками. Данный метод не применяется всеми компаниями-производителями повсеместно, но все же стоит обращать внимание.

Критерии выбора нажимного диска:

Как и с ведомой деталью, оцените клепку пластин, размещаемых по периметру корзины сцепления. Аккуратное исполнение, наличие симметричной бортовки – признаки добросовестного производителя. Всевозможные недостатки, видимые невооруженным глазом, – свидетельство того, что детали производятся в подпольных гаражах.

Оцените изготовление юбки кожуха корзины. Добросовестные производители делают их методом штамповки. Царапины, срезы и прочие видимые недостатки – признак некачественного компонента сцепления! Проверьте качество изготовления литого диска, который размещен с обратной стороны корзины. Оцените качество механической обработки лицевой части – зеркало диска. Чем лучше его исполнение – тем большая вероятность того, что перед вами качественный диск сцепления. Микротрещины, неровности, мелкие раковины – доказательство того, что диск вам не подходит. Если поверхность идеальна – это свидетельствует о применении качественного чугуна, а также производство проходило на профессиональном промышленном оборудовании во время обработки диска на заводе.

Выбирайте лучшее сцепление от именитых производителей

Тройка лучших производителей сцепления для автомобилей ВАЗ:

Читайте также: Замена подвесного подшипника ВАЗ 2107
