Как временно перекрыть печку ваз 2106

Схема работы отопителя

Система отопления – жидкостная. В качестве теплоносителя используется охлаждающая жидкость из рубашки охлаждения двигателя. Система состоит из самого отопителя, кронштейна с рычагами управления и воздуховодов. В корпусе отопителя установлены радиатор с краном, электровентилятор и две воздушные заслонки.

Кран и заслонка забора воздуха гибкими тягами соединены с рычагами блока управления. Крайнее правое положение верхнего рычага соответствует полному открытию крана и максимальному потоку охлаждающей жидкости через радиатор отопителя.

При аналогичном положении нижнего рычага полностью открыта заслонка забора наружного воздуха, что соответствует максимальному воздушному потоку через отопитель. Поворотные дефлекторы панели приборов позволяют направить потоки воздуха на обогрев ветрового стекла, стекол передних дверей и салона. Нижняя заслонка (воздухораспределительная крышка) с блоком управления отопителем не связана.

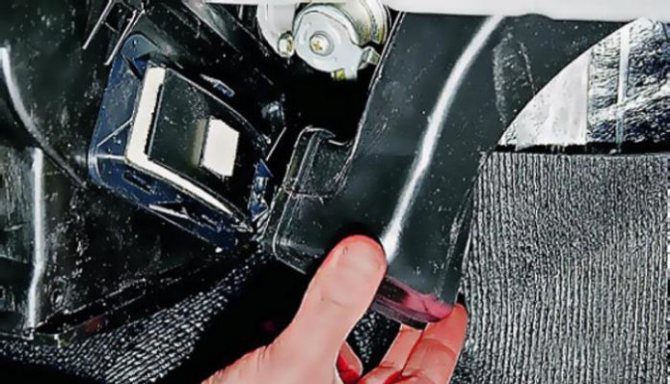

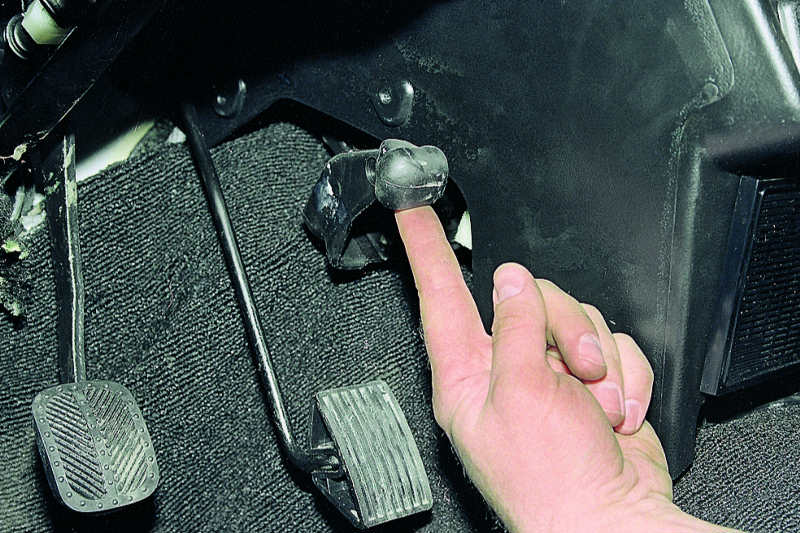

Открываем и закрываем заслонку за рычаг, прикрепленный к ней с левой (водительской) стороны.

Скорость воздушного потока через отопитель регулируется трехпозиционным переключателем. Им можно задать один из двух режимов работы электровентилятора – минимальный и максимальный.

ВНИМАНИЕ! Запрещается включать электровентилятор при закрытой заслонке забора воздуха и открытом кране отопителя.

Читайте также:

Как собрать печку ваз 2107

Как лучше сделать тюнинг печки ВАЗ 2106?

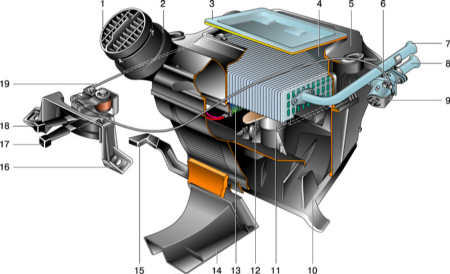

1 – дефлектор; 2 – воздуховод обогрева ветрового стекла; 3 – крышка воздухопритока; 4 – радиатор; 5 – кожух радиатора; 6 – тяга крана отопителя; 7 – отводная труба; 8 – подводная труба; 9 – кран отопителя; 10 – воздухораспределительная крышка; 11 – электродвигатель вентилятора отопителя; 12 – крыльчатка вентилятора; 13 – добавочный резистор; 14 – воздуховод внутренней вентиляции; 15 – рычаг воздухораспределительной крышки; 16 – кронштейн рычагов управления; 17 – рукоятка управления крышкой воздухопритока; 18 – рукоятка управления краном отопителя; 19 – тяга крышки воздухопритока.

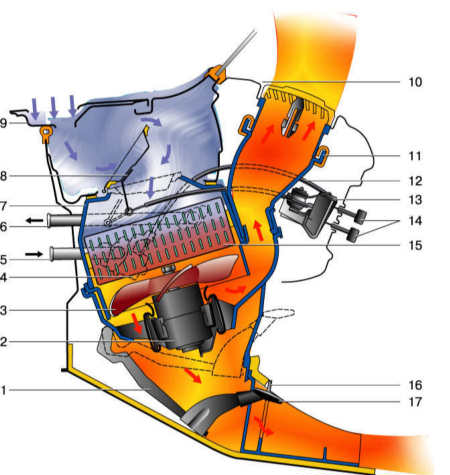

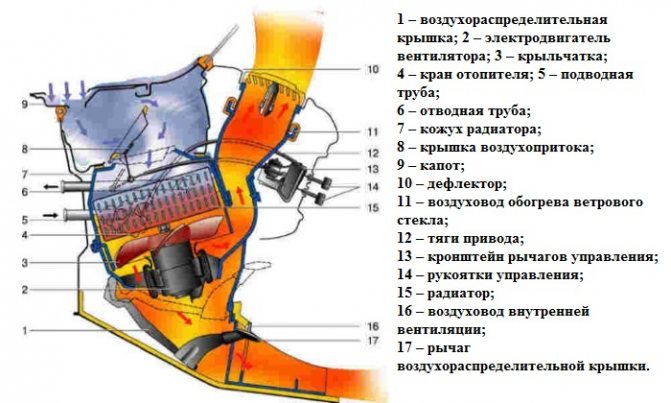

Схема работы отопителя

1 – воздухораспределительная крышка; 2 – электродвигатель вентилятора; 3 – крыльчатка; 4 – кран отопителя; 5 – подводная труба; 6 – отводная труба; 7 – кожух радиатора; 8 – крышка воздухопритока; 9 – капот;

10 – дефлектор; 11 – воздуховод обогрева ветрового стекла; 12 – тяги привода; 13 – кронштейн рычагов управления; 14 – рукоятки управления; 15 – радиатор; 16 – воздуховод внутренней вентиляции; 17 – рычаг воздухораспределительной крышки.

Открываем и закрываем заслонку за рычаг, прикрепленный к ней с левой (водительской) стороны.

Читайте также:

Кран радиатора печки мерседес 124 где находятся

Особенности устройства отопительного оборудования на ВАЗ-2106

Проблемы с печкой на автомобилях ВАЗ-2106 встречаются не так часто, поскольку этот узел считается относительно надёжным. Но в некоторых ситуациях приходится вмешиваться в него, осуществляя частичный ремонт или выполняя полноценную замену вышедших из строя элементов отопителя. Для грамотного выполнения ремонта или замены нужно предварительно познакомиться со схемой и устройством печки.

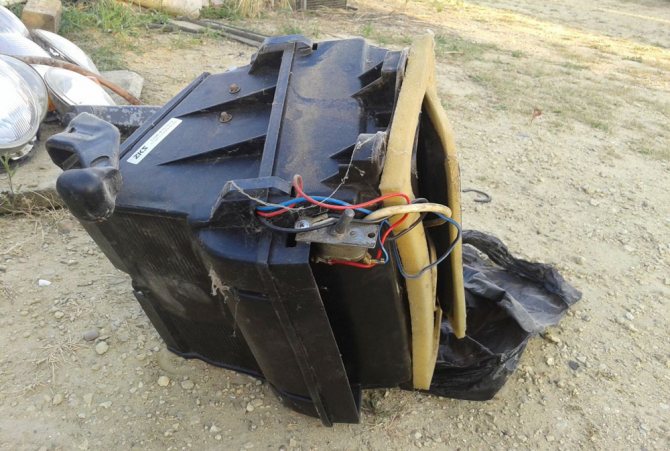

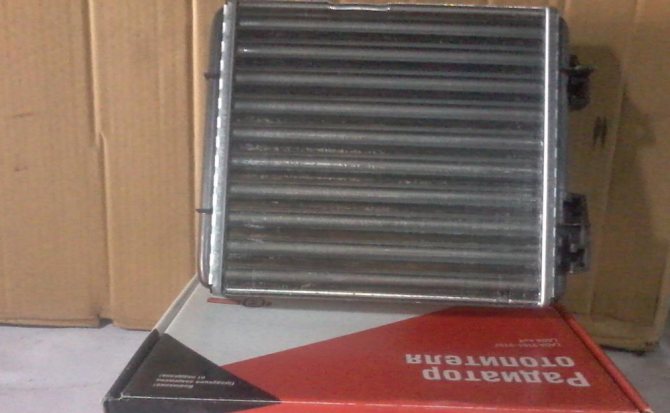

Как заменить радиатор отопителя в автомобиле ВАЗ-2106

Замена радиатора отопителя на автомобиле ВАЗ-2106 — весьма простая, хоть и трудоёмкая задача.

Главная проблема заключается в том, что печка отечественного ВАЗ-2106 является единым компактным агрегатом, оснащённым нагнетающим приспособлением, в котором имеется электрический движок, вентилирующее устройство с крыльчатками.

Кроме этого, отопитель обладает нагревательной конструкцией, имеющей вид радиатора с краником управления. Что касается воздушных потоков, поступающих в салон транспортного средства, то они регулируются посредством заслонки.

Отопитель может выйти из строя из-за нескольких немаловажных деталей, в частности, чаще всего неисправность может возникнуть из-за того, что перестал функционировать должным образом электромотор или появилась течь радиатора.

Пошаговая инструкция по установке нового радиатора печки

Для того чтобы правильно и аккуратно заменить старое приспособление, которое перестало функционировать должным образом, в первую очередь, как правило, следует запастись необходимым инструментарием. В частности, если речь идёт о замене радиатора, установленного в отопительном приборе авто ВАЗ-2106, автовладельцу пригодится только пара ключей (на «7» и «10»), а также отвёртка.

Читайте также:

Как снять моторчик печки на пежо 206

Первый шаг заключается в открытии краника печки, сделать эту манипуляцию позволит перемещение в правую сторону рычага управления. Затем необходимо избавить систему охлаждения движка от тосола.

Замена радиатора печки на автомобиле ВАЗ-2106 предусматривает необходимость разогнуть скобы, посредством которых держится вакуумный шланг.

Эти небольшие элементы конструкции располагаются в подкапотном пространстве, удерживая жгут проводов.

Благодаря тому, что автомобилист может отодвинуть шланг со жгутами в сторону, можно будет в дальнейшем с лёгкостью начать работу непосредственно с отопительным агрегатом.

Скидки на новые автомобили!Выгодный кредит от 9.9% Рассрочка 0%

Дальнейшие действия должны быть направлены на ослабление затяжки хомутов, после уменьшения силы крепления, можно будет демонтировать с системы все шланги.

После того как будут откручены оба болта крепления уплотнителя, посредством которых держится щиток передка, автомобилист сможет без особых трудозатрат снять уплотнитель, аккуратно стянув его по трубам. Важно учесть одну важную деталь, в частности распорные втулки.

Эти небольшие элементы системы находятся внутри уплотнителя, поэтому при снятии их важно не потерять.

Радиатор печки ВАЗ-2106 может быть подвергнут модернизации только после снятия вентилятора. Стоит отметить, что агрегат должен быть убран только совместно с кожухом машины.

Сразу после этого можно приступить к демонтажу самого радиатора отопителя, аккуратно опуская агрегат вниз до такого уровня, который определит непосредственно тяга управления краником печки.

Читайте также:

Что такое втыковый и без втыковый двигатель

При демонтаже приспособления следует учесть то, что вначале опускается задняя часть радиатора, после чего выводятся трубы, расположенные в нише щитка передка.

Автомобилист должен открутить болт, который держит оболочку тяги управления краником, а затем убрать тягу с самого крана.

После этого можно демонтировать с транспортного средства не только радиатор, вместе с ним следует снять краник и трубы.

Если аккуратно открутить пару болтов и убрать отводящую трубку, можно будет быстро избавиться от прокладки, расположенной с фланца трубы. Отвернув следующие два болта, следует демонтировать краник непосредственно с подводящей трубой.

Следующей должна быть изъята прокладка, которая зафиксирована на кранике отопительного прибора. Вывернув ещё парочку болтов, можно будет удалить подводящую трубу, зафиксированную на кранике отопителя, поэтому необходимо будет избавить систему и от прокладки, расположенной на подводящей трубе и кранике.

Прежде чем приступать к замене основного приспособления, автомобилист должен предвзято осмотреть обе прокладки (на подводящей и отводящей трубах). Следует помнить о том, что эти элементы взаимозаменяемы.

Кроме того, прокладки не должны иметь никаких механических повреждений, на них должны отсутствовать отметины, намекающие на старение резины. Целесообразнее заменить эти детали на новые типовые элементы.

Если автовладельца интересовало то, как снять радиатор печки на ВАЗ-2106, то описанная инструкция при правильном подходе позволит всё сделать самостоятельно в кратчайшие сроки. После демонтажа автовладельцу достаточно будет только установить новый радиатор вместе с краником, в обратном описанному порядке.

Чтобы удостовериться в правильности своих действий, автомобилист может проверить радиатор печки, в частности, заглушив все отверстия в бачке приспособления, подвести к нему воздух, который будет иметь давление не менее 0,1 МПа. Затем агрегат следует расположить в любой ёмкости, наполненной водой, и оставить там всё хотя бы на 20–30 с. Любое негерметичное место в радиаторе при таком подходе даст о себе знать выходящими пузырьками воздуха.

После тщательной проверки необходимо расположить оболочку тяги, посредством которой управляется краник печки, таким образом, чтобы при расположении в крайних положениях рукоятка регулировки могла полностью фиксировать открытие или закрытие крана.

В конце манипуляции следует наполнить систему охлаждения движка тосолом, проверить герметичность конструкции, а также функциональность печки в салоне.

Заключение

Если снятие радиатора печки на автомобиле ВАЗ-2106 представляется автомобилисту как весьма сложное и тяжёлое занятие, он может прочитать вышеприведённую инструкцию, в которой пошагово рассмотрен процесс замены радиатора отопительного прибора. На самом деле, это такой вид неисправности отопителя, который подвластен решению любого желающего заняться самостоятельным ремонтом отечественного транспортного средства автовладельца.

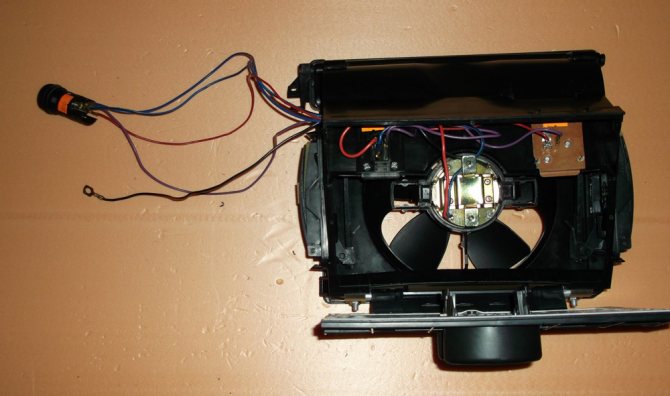

Элементы устройства

Печка на ВАЗ-2106 включает в себя следующие основные компоненты:

дефлекторы;
тяги крана печки;
крышки воздухопритоков;
воздуховоды для лобового стекла;
радиатор;
кожух радиатора;
отводные трубы;
подводные;
кран печки;
крышка распределителя воздуха;
электрический двигатель вентилятора;
крыльчатку вентилятора;
добавочные резисторы;
воздуховоды внутренней системы вентиляции;
рычаг крышки распределителя;
кронштейны;
ручка управления крышкой;
ручка управления краном;
тяги крышки воздухопритоков.

Эти элементы представляют собой устройство отопителя на автомобиле ВАЗ-2106.

Конструкция и принцип работы

Салонный отопитель на автомобиле ВАЗ-2106 является компактным агрегатом, к основным составляющим элементам которого относят:

мотор печки;
вентилятор с крыльчаткой;
радиатор;
заслонку для распределения воздушных потоков;
кран печки с регулирующими рычагами.

ВАЖНО! Если в схеме радиатора печки ВАЗ-2106 были обнаружены течи, тогда по возможности замените радиатор на новый. Его ремонт сложный, плюс не всегда приносит положительный результат. Это скорее временная мера.

Устроена печка на автомобиле ВАЗ-2106 достаточно просто, но новичкам справиться с задачами по её ремонту может оказаться невыполнимой задачей. Это не так. Особенно если вы будете знакомы с устройством и конструктивными особенностями отопителя.

Стандартный, то есть заводской для ВАЗ-2106, отопитель имеет сравнительно компактные размеры, однако эффективно охлаждает жидкость и прогревает салон. Это отмечают многие владельцы отечественной классики. Включение и управление интуитивно понятное.
На ВАЗ-2106 используется самая распространённая конструкция отопительной системы среди российского автопрома, а местами и советского. Основой выступает жидкостная система охлаждения главного двигателя.
Основными элементами отопительной системы являются печка, соединения с элементами управления (краники, рычаги), магистрали и радиатор.
Заслонки и кран отопителя соединяется с устройством управления с помощью упругой и гибкой тяги.
При переводе верхнего элемента в верхнюю предельную позицию, кран открывается полностью, что обеспечивает максимальное количество поступающей охлаждающей жидкости в систему отопления через радиатор.
Если в аналогичную позицию перевести нижнее устройство управления, тогда заслонка воздухозаборника окажется открытой до предела. Так через печку в систему отопления будет направлен максимальный воздушный поток.
Дефлекторы, выполненные из пластика, могут менять угол обдува в салоне ВАЗ-2106. Тем самым водитель и передний пассажир регулируют направленность создаваемых воздушных потоков при обогреве или обычном проветривании.
Крышка распределения потоков воздуха не соединена с системным переключателем управления отопителем. Эта заслонка позволяет регулировать степень закрытия или открытия рычажным девайсом. Подобная конструкция обеспечивает дополнительный комфорт водителю автомобиля ВАЗ-2106 при регулировании работы системы отопления.
Устройство предусматривает наличие трехпозиционного тумблера, предназначенного для регулирования объёмов воздушных потоков, проходящих через печку. Регулятор позволяет выбирать между двумя диапазонами вращения вентилятора отопителя — от минимального до максимального.

Технические основы модернизации

Главная цель планируемых преобразований — снижение шумового и вибрационного загрязнения. Перед началом работы необходимо продумать, что именно водитель хочет получить в конце. Наиболее распространенный вариант — увеличение холодного или теплого воздушного потока при обязательном снижении уровня шумового загрязнения. Для достижения поставленной цели понадобится:

промышленный фен — используется для придания необходимой формы оргстеклу;
несколько алюминиевых уголков;
шурупы;
соединительные элементы печки;
оргстекло, толщина которого 3 мм;
«улитка» от легкового автомобиля ВАЗ-2108 — отвечает за снижение шумового загрязнения и увеличение потока воздуха.

Первоначально создается корпус «улитки». Желательно не допускать ошибок, связанных с параметрами изделия, иначе печка станет причиной частых визитов на СТО. Именно поэтому перед началом работы проводятся измерения посадочного гнезда. На основании собранных параметров нарезается оргстекло. Для придания изделию необходимой геометрической формы используется промышленный фен.

Рекомендуется держать его на безопасном расстоянии, в противном случае оргстекло сильно деформируется. Практический опыт показывает, что хорошая печка должна быть на 2-3 см меньше по габаритам, нежели предыдущая. В связи с этим необходимо аккуратно спилить заглушку «улитки». Если все сделано правильно, то параметры готовой печки исключат появление характерного свиста и вибрации.

Повышенное внимание обращается на боковые стенки. Если они будут слишком толстыми, то это негативным образом скажется на потоке воздуха, а если наоборот, печь будет активно вибрировать. Именно поэтому в качестве исходного материала для них применяется дюраль. Оптимальная толщина составляет 1,5 мм. На следующем этапе обеспечивается герметичность конструкции. Силиконовый герметик — проверенное средство для этих целей.

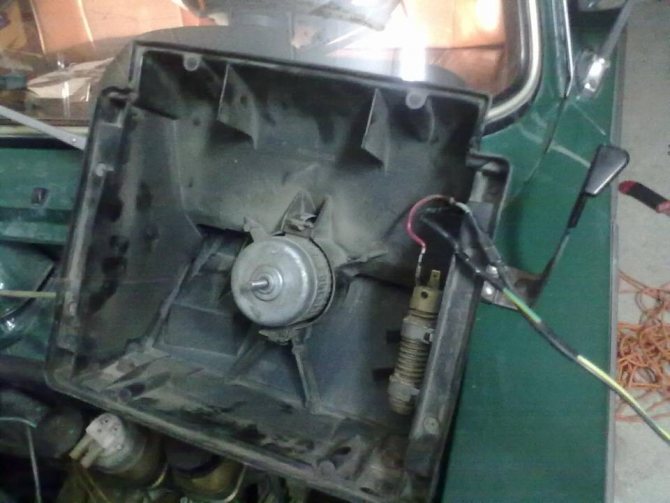

Доработка печки на автомобиль ВАЗ 2106

Отопительный прибор в салоне классической «шестерки» должен нести тепло и исправно работать, в противном случае требуется доработка печки ВАЗ 2106. Температура внутри автомобиля должна быть комфортной не только для пассажиров транспортного средства, но и для водителя, особенно если ему за рулем приходится проводить длительное время.

Значительная часть автомобилей ВАЗ 2106 традиционно эксплуатируется в достаточно прохладных климатических условиях, когда даже летом может резко похолодать. Печка в классических моделях неплохо продумана и действует, но небольшие усовершенствования отопителя либо ремонт (или замена) крана отопителя и/или радиаторной решетки способны значительно повысить теплоотдачу и функциональность данного устройства.

Как включить печку на ваз 2106

Проблема с работой печки в автомобиле ВАЗ-2106 наиболее актуальной становится, конечно же, в зимний период. Объясняется это просто – летом в ней просто отсутствует необходимость. Между тем, когда на улице холодная погода, водителю хочется, чтобы в салоне было тепло и комфортно. Естественно, при неработающей печке этого не будет. Следует отметить один момент. Проблемы в работе печки могут быть разными, например, полное отсутствие подачи в салон воздуха или же подается только холодный. Давайте рассмотрим их немного более детально.

Строение и принцип работы системы отопления ВАЗ 2106

Классическое строение печки салона вазовской «шестерки» следующее. Через подачу от головного блока цилиндров подсоединен ее нагнетающий комплект (состоит из электрического двигателя, вентилятора и его крыльчатки) и узел нагрева (радиатор плюс кран управления).

Принцип работы системы несложный.

Работающий двигатель автомашины нагревает тосол.
Циркулирующий по охлаждающей мотор системе тосол поступает в систему обогрева — радиатор отопителя.
Заборный воздух через ячейки прогоняется вентилятором.
Прогретый воздух поступает в салон через воздуховоды.
Тосол, пропущенный через отопительный радиатор, проходит обратно в двигатель, таким образом постоянно циркулируя и поддерживая тепло в радиаторе.

Система отопления и вентиляции Ваз 2106

Устройство отопителя на Ваз 2106

Схема работы печки Ваз 2106

Как работает печка на Ваз 2106: 1 – воздухораспределительная крышка; 2 – электродвигатель вентилятора; 3 – крыльчатка; 4 – кран отопителя; 5 – подводная труба; 6 – отводная труба; 7 – кожух радиатора; 8 – крышка воздухопритока; 9 – капот; 10 – дефлектор; 11 – воздуховод обогрева ветрового стекла; 12 – тяги привода; 13 – кронштейн рычагов управления; 14 – рукоятки управления; 15 – радиатор; 16 – воздуховод внутренней вентиляции; 17 – рычаг воздухораспределительной крышки.

Система отопления Ваз 2106 – жидкостная. В качестве теплоносителя используется охлаждающая жидкость из рубашки охлаждения двигателя. Система состоит из самого отопителя, кронштейна с рычагами управления и воздуховодов. В корпусе отопителя установлены радиатор с краном, электровентилятор и две воздушные заслонки.

Кран и заслонка забора воздуха печки Ваз 2106 гибкими тягами соединены с рычагами блока управления. Крайнее правое положение верхнего рычага соответствует полному открытию крана и максимальному потоку охлаждающей жидкости через радиатор отопителя.

Открываем и закрываем заслонку за рычаг, прикрепленный к ней с левой (водительской) стороны. Скорость воздушного потока через отопитель регулируется трехпозиционным переключателем. Им можно задать один из двух режимов работы электровентилятора Ваз 2106 – минимальный и максимальный.

ВНИМАНИЕ! Запрещается включать электровентилятор печки Ваз 216 при закрытой заслонке забора воздуха и открытом кране отопителя.

ПОРЯДОК ЗАМЕНЫ ОТОПИТЕЛЯ ВАЗ 2106

Отопление салона автомобиля производится охлаждающей жидкостью двигателя. Детали конструкции отопителя представлены на схеме.

Многие автолюбители вспоминают о системе отопления только тогда, когда наступают холода. Но иногда отопитель может напомнить о себе неприятным запахом в салоне и появлением лужиц Тосола под ногами водителя или пассажира на переднем сидении. Это значит, что потёк радиатор отопителя и его необходимо заменить. Эту работу можно выполнить своими руками.

Для этого вам потребуется:

ключи рожковые на 7 и на 10;
отвертка плоская и крестообразная;
запас тосола примерно1,5 л;

Замена радиатора отопителя ваз 2106

Открываем кран отопления и убираем вакуумный шланг и жгут проводов

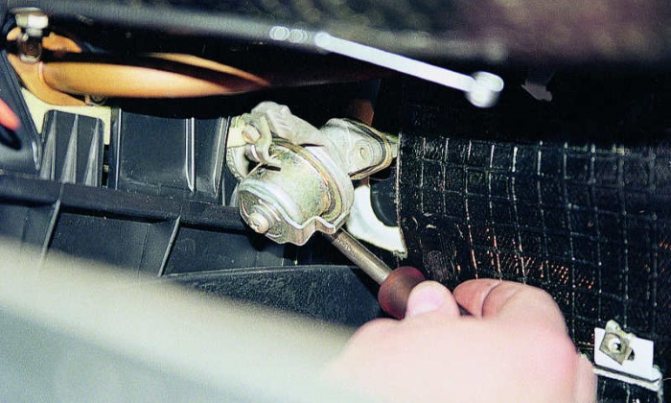

передвинув рычаг управления отопителем вправо до упора, открываем кран отопления и сливаем Тосол из радиатора отопителя;
в моторном отсеке освобождаем крепление вакуумного шланга и жгута проводов и отводим их в сторону, тем самым обеспечиваем доступ к шлангам отопителя;

Освобождаем хомуты, снимаем шланги и прокладку

ослабив хомуты шлангов, снимаем их с патрубков;
затем откручиваем два болта, которые крепят уплотнитель к щитку;
аккуратно снимаем уплотнительную прокладку с патрубков радиатора так, чтобы не повредить её;

ОБРАТИТЕ ВНИМАНИЕ: В ПРОКЛАДКУ ВСТАВЛЕНЫ ДВЕ РАСПОРНЫЕ ШАЙБЫ, ЖЕЛАТЕЛЬНО НЕ ПОТЕРЯТЬ ИХ.

снимаем электровентилятор отопления вместе с кожухом (как демонтировать электровентилятор описано ниже);

ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД ТЕМ, КАК ДЕМОНТИРОВАТЬ ЭЛЕКТРОВЕНТИЛЯТОР, ОТКЛЮЧИТЕ МИНУСОВУЮ КЛЕММУ АККУМУЛЯТОРА.

Замена радиатора отопителя на ваз 2106

Вынимаем радиатор снимаем кран отопления ваз 2106

вынимаем радиатор отопления вместе с краном, опускаем его вниз, насколько возможно и выводим вместе с трубками;
откручиваем болты крепления отводящей трубки и отсоединяем кран;

РЕКОМЕНДАЦИЯ: СНИМАЕМ ВСЕ УПЛОТНИТЕЛЬНЫЕ ПРОКЛАДКИ, ОСМАТРИВАЕМ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ ПРИ НЕОБХОДИМОСТИ ЗАЧИЩАЕМ ИХ, ОСМАТРИВАЕМ КРЕПЛЕНИЯ ПАТРУБКОВ К РАДИАТОРУ, ЕСЛИ ЕСТЬ ПОДОЗРЕНИЯ НА НЕ ПЛОТНОСТЬ, НАДО СРАЗУ ЖЕ УСТРАНИТЬ, ОБЯЗАТЕЛЬНО ЗАМЕНИТЬ ВСЕ ПРОКЛАДКИ НА НОВЫЕ.

устанавливаем на новый радиатор кран отопления, подсоединяем все трубки;
монтируем новый радиатор в обратном порядке;
установите рычаг управления краном отопления в крайнее правое положение и убедитесь в том, что при этом кран полностью открыт, подсоедините тросик управления краном;
пополните систему охлаждения двигателя, запустите двигатель и тщательно проверьте все соединения на герметичность.

Замена тросика отопителя ваз 2106

снимаем кожух панели приборов при этом надо протолкнуть панель управления системой отопления внутрь;

Cнимаем трос привода воздушной заслонки

сняв защёлки, отсоединяем три троса от панели отопителя: 2 троса управления воздушными заслонками и один трос управления краном отопителя;

Ослабляем крепление тяги крана отопителя

Снимаем тросик привода крана отопителя

при помощи отвёртки отсоединяем тросик от привода крана отопителя;
вынимаем тросик из держателя;
так же снимаем тросик управления заслонкой отопителя;
вынимаем старые тросики и вставляем новые;

Установка нового тросика

подсоединяем и фиксируем тросик привода воздушных заслонок на отопителе;
при помощи тросика устанавливаем заслонку для обдува лобового стекла в полностью открытом положении;
установите ручку на панели отопителя в положение «обдув лобового стекла»;
в таком положении присоединяем тросик управления воздушной заслонкой отопителя и фиксируем его;
закрепляем тросики привода воздушных заслонок в держателе отопителя;

Предупреждение. Когда установите панель приборов, то вы не будете видеть заслонку обдува лобового стекла. Для проверки правильности её работы надо присоединить тросики к панели управления и включить вентилятор. После этого поверните рычаг управления воздушными заслонками на обдув лобового стекла. В таком положении воздух должен поступать на лобовое стекло, а на сопла обдува ног нет. Если это не так, то отсоедините тросик привода воздушных заслонок от панели и поверните ручку управления подачей воздуха на 360˚, после чего присоедините тросик и опять проверьте распределение воздушных потоков.

Подсоединяем тросик к крану отопления

присоедините и зафиксируйте тросик управления заслонкой радиатора на отопителе;
проверните тросик управления воздушной заслонкой радиатора по часовой стрелке до упора;
после этого надо установить ручку отопителя в положение «включено»;
в таком положении подсоединяем и фиксируем тросик крана отопителя;

Замена электродвигателя отопления ваз 2106 Перед началом работ по замене электродвигателя вентилятора отопления необходимо отсоединить минусовую клемму от аккумулятора.

Ваз 2106 ремонт печки

Отопление ВАЗ 2106 особенных проблем никогда не вызывало, в том случае, если все элементы системы отопления работали гладко. Служит печка долго, обслуживания почти не требует, поэтому в зимний период на нее всегда можно надеяться. Механика есть механика, и иногда случаются сбои в работе даже самых надежных и проверенных агрегатов, и печка 2106 тоже подвержена старению.

Содержание:

Признаки неисправности печки

Холодно в салоне, вот и все признаки. А если углубляться и изучать вопрос более детально, то первыми признаками неисправности печки и системы отопления в целом можно считать:

Система отопления и вентиляции Ваз 2106

Схема работы печки Ваз 2106

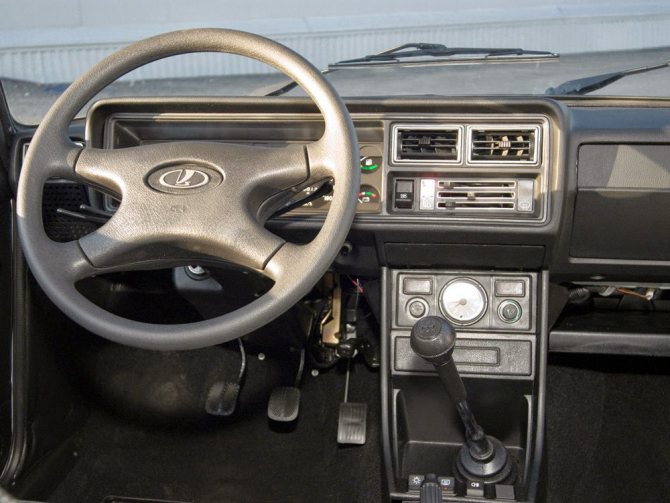

Управление вентиляцией и отоплением салона

Вентиляция и отопление салона регулируются в зависимости от наружной температуры воздуха как указано ниже.

Вентиляция салона

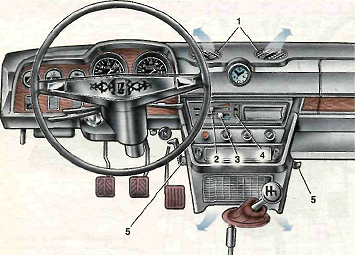

Рис. 2.4. Органы управления вентиляцией и отоплением салона:

Наружный воздух может поступать в салон автомобиля:

при открытом поворотном стекле передних дверей;
при опущенных стеклах дверей;
через дефлекторы 1 (рис. 2.4), если переместить вправо рычаг 3 управления крышкой люка воздухопритока;
через отверстия кожуха отопителя, если открыть рычагом 5 крышку отопителя и переместить вправо рычаг 3.

При повороте дефлекторов изменяется направление воздушного потока.

В случае движения автомобиля с небольшой скоростью можно увеличить количество поступающего воздуха, включив электровентилятор отопителя переключателем 4. При нажатии на верхнее плечо клавиши включается малая скорость электровентилятора, при нажатии на нижнее плечо — высокая скорость. В среднем положении клавиши электровентилятор выключен.

Предотвращение запотевания ветрового стекла

Для предотвращения ветрового стекла от запотевания достаточно дефлекторами 1 направить холодный воздух на ветровое стекло, для чего закройте рычагом 5 крышку отопителя и переведите вправо нижний рычаг 3. Если необходимо немного подогреть поступающий воздух, переведите частично вправо верхний рычаг 2.

Отопление салона

Для отопления салона автомобиля и предохранения от запотевания и замерзания ветрового стекла:

переведите вправо рычаги 2 и 3;
при необходимости включите электровентилятор отопителя переключателем 4;
рычагом 5 откройте крышку отопителя. Теплый воздух будет направляться как в зону ног водителя и пассажиров, так и на ветровое стекло. Для более быстрого обогрева ветрового стекла крышку отопителя закройте.

При очень низкой температуре окружающего воздуха переведите рычаг 3 вправо на часть его хода, чтобы ограничить приток холодного воздуха.

Как перекрыть кран печки на ваз 2107

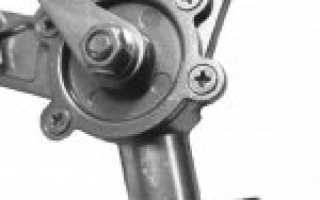

Кран автомобильного отопителя предназначен регулировать подачу охлаждающей жидкости. Если он открыт, ОЖ поступает в нагретом состоянии в радиатор и нагревает, поступающий извне воздух, циркулирующий благодаря вентилятору. Нагретый воздух служит для обогрева салона в зимнее время. На летний период краник перекрывает поступление ОЖ в радиатор, и она идет, обходя печку, поэтому не влияет на микроклимат салона.

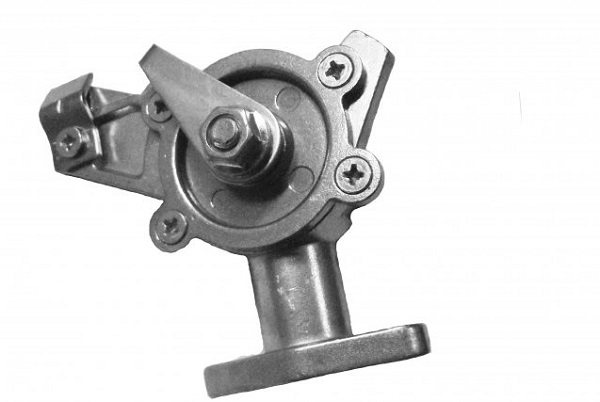

Кран отопителя ВАЗ 2107

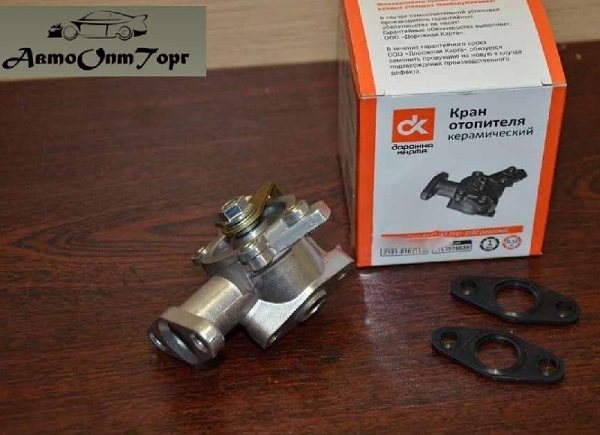

Замена краника отопителя необходима в случае его заклинивания. Это происходит из-за окисления запорного механизма, а также загрязнений, которые откладываются на внутренних стенках.

Часто краник печки приходится менять, если он начал протекать, что является следствием разгерметизации его корпуса. В этом случае снижается уровень ОЖ в расширительном бачке, на полу под ногами переднего пассажира появляется мокрое пятно, которое образуется вследствие течи, появляется специфический запах тосола или антифриза.

В основном корпус кранов отопителей не разбирается, поэтому их ремонт невозможен. Если выявилась неисправность, деталь необходимо заменить (автор видео — Джена Пон).

Инструкция по замене

Ремонт краника отопителя состоит в его замене. Это не сложная процедура, поэтому выполнить ремонт можно в домашних условиях.

Инструменты и материалы

Для проведения процедуры нужно приготовить инструментарий и необходимые материалы:

набор ключей;
крестообразную отвертку;
новый кран;
плоскогубцы;
хомут с диаметром около 23 мм;
резиновые прокладки;
ветошь;

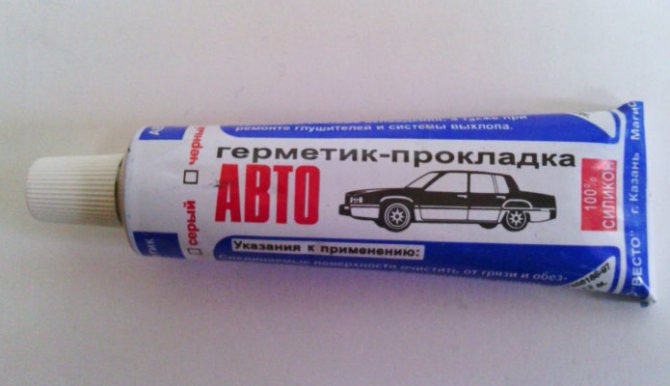

герметик;
емкость для слива рабочей жидкости;
охлаждающая жидкость.

Новая деталь для печки

Решая вопрос, какой лучше керамический кран или металлический, лучше приобретать изделие с керамическим запорным механизмом. Он отвечает всем требованиям, предъявляемым к пропускной способности и креплениям. Кроме того, он прослужит долго, так как керамика не подвержена окислительным процессам.

Этапы

Для того, чтобы удобнее было выполнять ремонт, автомобиль лучше установить на смотровую канавку или загнать на эстакаду либо подъемник.

В целях безопасности работу следует выполнять на остывшем двигателе.

Замена крана отопителя ВАЗ 2107 осуществляется поэтапно:

Начинаются работы со слива ОЖ. Для этого сначала снимается защита картера.
Далее под радиатор следует подставить приготовленную тару, открутить сливную крышку на радиаторе и слить охлаждающую жидкость.
На следующем этапе открываем капот и отыскиваем патрубки, идущие к радиатору отопителя. Они расположены ближе к пассажирской стороне. Ослабляем хомуты, открутив отверткой крепления, и отсоединяем патрубки. Ключом на «7» откручиваем крепежные болты, удерживающие радиатор.
Для выполнения следующего этапа работ, необходимо переместиться в салон на пассажирское место. Крестообразной отверткой выкручиваем саморезы, которые фиксируют корпус бардачка. Демонтируем перчаточный ящик.
Далее, открутив саморезы, фиксирующие вещевую полку, демонтируем ее.
Под полкой находится краник печки. Чтобы получить доступ к нему, нужно снять правый воздуховод. Для этого необходимо ключом на «10» открутить гайку кронштейна и отцепить воздуховод от защелок, которые его фиксируют.
Выкрутив ключом на «7» болт крепления кожуха тросика, который управляет краном, снимаем наконечник с рычага крана.
Открутив крепежные болты, демонтируем краник.
На штатное место устанавливаем новую деталь, поменяв при этом прокладки и смазав место соприкосновения с радиатором герметиком.
Крепим тросик, проверяя его натяжение. Устанавливаются детали на место в обратной последовательности.
Далее закручиваем пробку на радиаторе и заливаем тосол или антифриз. Проверяем, чтобы не было нигде течи. Теперь можно прикручивать бардачок.

На этом замена крана печки ВАЗ 2107 завершена. Зная, как заменить краник печки ВАЗ инжектор и выполнив все своими руками, можно сэкономить на обслуживании автомобиля в автосервисе.

Что такое кран печки ВАЗ 2107

Для обогрева салона ВАЗ 2107 используется тепло антифриза, циркулирующего в системе охлаждения мотора. Для отбора тепла используется радиатор отопителя, который подключен к системе охлаждения двумя шлангами. Вентилятор отопителя прогоняет через радиатор поток воздуха, который нагревается и попадает в салон. Однако не всегда в салоне необходим подогретый воздух. Если включить обдув стекол летом, чтобы они не запотели во время дождя, подогрев воздуха будет излишним. Чтобы исключить подогрев воздуха, в контур системы отопления включен кран печки ВАЗ 2107, который предотвращает попадание в радиатор печки горячего антифриза. Тогда воздух, подаваемый вентилятором, не нагревается и салон не отапливается в теплое время года.

Кран закреплен на радиаторе двумя болтами, а для герметизации соединения используется резиновая прокладка. Рабочая часть крана соединена посредством жесткого троса управления с рычагом на передней панели машины. Перемещая рычаг, можно открывать и закрывать кран, регулируя температуру воздуха, поступающего в салон автомобиля.

Обычно зимой краник печки ВАЗ 2107 открыт, а летом полностью закрыт.

Что такое кран отопителя

Чтобы понять, для чего применяется кран отопителя, необходимо знать, как работает система обогрева салона автомобиля. В ее основе лежит охлаждающая жидкость, которая циркулирует в системе охлаждения автомобиля. Радиатор отопителя также подключен в эту систему посредством специальных трубок.

В процессе прогрева мотора нагревается и охлаждающая жидкость, которая проходит через радиатор отопителя и нагревает металлическую составляющую. Электрический вентилятор посылает через радиатор поток воздуха, который прогревается и уходит в салон автомобиля. Таким образом, происходит отопление салона ВАЗ 2107.

Работа данной системы актуальна только в холодную зиму. Но что делать, если необходимо воспользоваться вентилятором отопителя жарким летом, чтобы избежать, к примеру, запотевания стекол и т. п.?

Для этого необходимо отключить подачу охлаждающей жидкости в радиатор отопителя и отключить его от системы охлаждения двигателя. На этот разработано специальное устройство – кран отопителя. В закрытом положении он перекрывает подачу жидкости, тем самым отключает подогрев радиатора. Вентилятор выдувает самый обычный воздух и не обогревает салон в жаркое время года.

Кран крепится на радиаторе на двух болтах через прорезиненную прокладку. Вторая, трубчатая часть крана идет к системе охлаждения в подкапотное пространство. В рабочей части крана устанавливается специальный рычаг, за который крепится трос управления. Меняя положение рукоятки управления в салоне, мы открываем или закрываем кран отопителя, тем самым, выбирая режим работы радиатора. Как правило, зимой кран радиатора всегда находится в открытом положении, а на лето закрывается.

Неисправности крана отопителя ВАЗ 2107

Основная причина неисправности крана отопителя — износ сальников и прокладок. Результатом является падение уровня антифриза в системе охлаждения и перегрев двигателя.

Утечку антифриза из крана отопителя можно обнаружить по появлению капель или лужи в салоне в районе ног пассажира. Также утечка проявляется в конденсации антифриза на окнах в виде маслянистой субстанции. Последнего не происходит, если в систему охлаждения залита вода вместо антифриза. Тогда стоит обратить внимание на другой признак утечки ОЖ — падение ее уровня в расширительном бачке.

При утечке охлаждающей жидкости в районе крана отопителя необходимо попробовать затянуть болты и проверить плотность крепления. Если утечка не прекращается, необходима замена или ремонт крана отопителя ВАЗ 2107.

Примечание: антифриз содержит вредные для здоровья компоненты, поэтому его утечку необходимо устранять как можно быстрее.

Краник печки ВАЗ 2107 может засориться и перестать переключаться. Эта неисправность устраняется путем прочистки или замены краника. Еще невозможно переключить кран, когда от него отстыковался управляющий тросик. Проблема легко устраняется: тросик необходимо поставить на место и зафиксировать.

Определить, почему не переключается кран отопителя, просто:

если слетел тросик — регулировочный рычаг передвигается легко, не встречая сопротивления;
если засорился и заклинил кран — рычаг начинает очень туго перемещаться, клинить.

Ремонт крана отопителя ВАЗ 2107 состоит лишь в его очистке в случае засорения. В иных случаях его необходимо менять.

Вот несколько советов по крану печки:

Ремонт отопителя Ваз-2107 или почему не греет «печка»?

Почему не греет печка Ваз-2107

И снова погода грозит холодами. Для тех, у кого с отопителем не всё в порядке, важнейшим стал вопрос- как заставить «печку» греть? Первым делом, определим причину неисправности. Виновником может оказаться недогретый двигатель, «завоздушенная» система охлаждения или неисправности самого отопителя. Если вентилятор печки не крутится- неисправна электропроводка- смотрите здесь.

Часто, причина холода в салоне- недогретый двигатель

Признаки- температура на указателе в белой зоне, долго прогревается двигатель. Нормальный прогрев при температуре -20 выглядит так: заводим двигатель, за 8-10 минут на холостом ходу двигатель должен прогреться до 40-50 градусов (самое начало белого сектора шкалы указателя температуры). Если температура поднялась выше- хорошо, меньше плохо. Термостат неисправен. Дальше, едем на 1-2 передаче, и минут за 5-8 температура поднимается до 80(граница белой и зеленой зоны). Не прогрелся до 80- термостат на замену! Временно можно обойтись утеплением радиатора картонкой или чем-то другим. Но не забывайте, что если движку дать нагрузку (застрял и буксуешь), может и закипеть. Поэтому, картонка должна легко и быстро вытаскиваться.

Воздух в системе охлаждения

Первым делом, проверяем уровень тосола в расширительном бачке, исправность пробки радиатора. Если тосол разбавлен водой- плохо, он застынет, надо заменить. При неисправной пробке радиатора в системе будет оставаться воздух, а это приведет к плохой циркуляции и холоду в салоне. Покупаем и ставим новую пробку, доливаем тосол и недостаток пропадает.

Воздушная пробка может остаться и после ремонта системы охлаждения. Удаляют воздух загнав машину, с предварительно прогретым до 80 гр. двигателем, на горку, чтобы приподнять передок. Затем, сняв пробку радиатора, гоняют мотор на 2000 — 3000 оборотах в течении нескольких минут. После выхода воздуха остается только долить тосол и закрыть пробку радиатора.

Далее, проверьте правильность положения рычажков управления печкой

Синий- управляет подачей воздуха. Красный- краном подачи тосола. Они должны быть открыты (вправо до упора). Иногда кран закисает. Найдите его под бардачком и проверьте- он должен открываться до конца, можно помочь рукой, одновременно с рычажком. Только, работайте аккуратно, детали тонкие хрупкие, можно сломать. Удобно левой рукой шевелить рычажок, а правой поворачивать кран.

Кран отопителя Ваз 2107 в положении открыт

Кран отопителя в положении закрыт

Работу воздушной заслонки проверяем при включенном вентиляторе. Рычажок вправо из печки дует сильно, влево- намного слабее. Если разницы нет, плохо- оторвался трос, печку придется снимать.

Печка плохо дует на левую сторону

Устройство отопителя (печки) Ваз-2107

Третий рычажок управляет распределением теплого воздуха между лобовым и боковыми стеклами. Трос, который к нему ведет (21), управляет тремя заслонками- (20) их две открывают и закрывают подачу воздуха к боковым стеклам. Третью заслонку на рисунке не видно она находится здесь (22) и может перекрывать выход воздуха к лобовому стеклу. Положение рычажка: вправо- дует на лобовое стекло, влево- дует на боковые стекла. Почему плохо дует на левую сторону? 1. Вентилятор у печки устроен так, что заворачивает теплый воздух в правую сторону, а левой стороне достается меньше. Это конструктивная особенность и что-то изменить сложно. 2. Печку разбирали и повредили воздуховод (4) или левую заслонку. 3. Вы полностью открываете нижнюю заслонку ручкой (1), или у нее сломан фиксатор. Для нормального обдува стекол эту заслонку нужно прикрывать. Если фиксатор сломан, можно приспособить резинку, зацепив ее за ручку «подсоса», или куда-нибудь еще.

Некоторые умельцы ставят в дефлектор (4) патрубка дополнительный вентилятор от компьютерного процессора. Можно купить и поставить на панель приборов вентилятор с подключением к прикуривателю, направить его на боковое стекло и поставить скорость поменьше.

Еще одна причина- плохая циркуляция тосола через печку

Проверяем циркуляцию так: двигатель прогрет до 80, на холостом ходу подносим руку к выходу из печки (у правой ноги водителя) даем газу и держим обороты 2500. Если почувствовали, что воздух стал заметно теплее- у вас плохая циркуляция через печку. Причины: -забитый радиатор печки, если машина старая и вы сыпали в радиатор «герметики», горчицу и прочую гадость; -стоит нестандартный кран печки (шаровый, керамический), который имеет каналы уменьшенного диаметра, или не до конца открывается. Попадаются бракованные краны. Он может перекрыть циркуляцию так, что тосол течет тоненькой струйкой. После замены на родной кран тепло вернется. Более точно циркуляцию проверяем так: на холостом ходу, на еле теплом двигателе (20-30 градусов) снимаем верхний резиновый патрубок на выходе из печки (под капотом) и подставляем какую-нибудь посуду. Струя должна быть достаточно толстая и ровная. Тоненькая струйка, еле бежит- снимаем и проверяем сначала кран, а потом (если кран в порядке) и радиатор. Забитый радиатор можно попытаться промыть горячей водой (в отверстие где трубка), иногда это помогает.

Бывает, что собирая печку, плохо уплотнили радиатор

холодный воздух попадает мимо него и в салоне холодно. Придется разбирать печку и аккуратно всё уплотнять. Если вы решили печку разбирать самостоятельно, посмотрите видеоролик.

От себя добавлю совет: снимите рычаг коробки передач и не придется отсоединять провода консоли (бороды). Всего доброго вам и тепла вашему салону!

Замена крана отопителя ВАЗ 2107

Прежде чем приступить к замене, следует подождать пока двигатель остынет. Перед началом работ необходимо слить тосол в подготовленную емкость. Замена крана отопителя ВАЗ 2107 производится следующим образом:

Замена крана отопителя ВАЗ 2107 завершена, “семерка” готова к эксплуатации.

На автомобилях семейства ВАЗ есть немало узлов и механизмов, которые далеки от совершенства и имеют низкую надёжность. Одним из таковых является кран печки. Владельцы ВАЗ 2105–07 довольно часто сталкиваются с необходимостью замены этой детали из-за утечек охлаждающей жидкости или внутреннего окисления механизма, что нарушает его работоспособность. Благо, деталь стоит недорого и заменить её в гаражных условиях под силу каждому.

Замена крана печки ВАЗ 2105, 2106, 2107

Одним из элементов системы отопления «Жигулей» является кран печки, с помощью которого регулируется температура воздуха в салоне. Со временем нормальное функционирование крана нарушается, что обусловлено теми или иными проблемами. При появлении неполадок деталь нуждается в демонтаже и последующем ремонте или замене. В большинстве случаев кран не ремонтируют, а меняют на новый.

За что отвечает и где расположен кран печки

Отопление салона ВАЗ 2105–07 осуществляется посредством охлаждающей жидкости (тосол, антифриз), которая циркулирует по системе охлаждения силового агрегата. Отбор тепла производится радиатором печки, подключение которого к системе выполнено посредством двух патрубков. Благодаря работе вентилятора отопителя воздух прогоняется через теплообменник, нагревается и подаётся в салон автомобиля. Однако тепло требуется далеко не всегда. Так, в летний период иногда приходится включать обдув стёкол, чтобы они не запотевали. Подогрев в этом случае будет излишним. Чтобы была возможность регулировать подачу тёплого воздуха, в системе отопления предусмотрен кран печки. С помощью этого узла производится регулировка подачи горячей охлаждающей жидкости (ОЖ) в радиатор отопителя или полное её перекрытие. В результате вентилятор не нагревает и не отапливает салон, когда это не требуется.

Кран печки расположен непосредственно на входе в радиатор и крепится посредством двух болтов. Герметизация соединения обеспечивается резиновым уплотнителем. Управление краном осуществляется тросиком с рычагом на передней панели. Путём перемещения рычага можно закрывать или открывать запорный механизм, тем самым регулируя поток жидкости через радиатор и температуру воздуха, которая поступает в салон.

Когда нужна замена и какой кран выбрать

Необходимость в замене крана отопителя возникает по ряду причин. К таковым относятся:

заклинивание узла;
подтекание;
недостаточно тёплый воздух в салоне.

Назначение и принцип работы крана печки

Краник печки имеет простое назначение — переключение режимов между «летом» и «зимой». В летнее время печка не используется, поэтому подача горячей воды в радиатор отопителя приводила бы к тому, что в салоне невозможно было бы находиться. Зимой же горячий воздух в салоне семерки возникает за счет подачи нагретой охлаждающей жидкости в радиатор печки.

На ВАЗ 2107 используется два радиатора — один является главным, который предназначен для охлаждения мотора, а второй отопителя — используется преимущественно в холодную пору. Радиатор печки, который находится в салоне, также охлаждает немного двигатель, при включении вентилятора, обеспечивая при этом поступление теплого воздуха в салон автомобиля.

Рассматриваемый переключатель имеет плавную регулировку от положения “закрыто”, до “полностью открыто”. Находится кран непосредственно в салоне автомобиля ВАЗ 2107 на подающем трубопроводе, и управляется за счет стального троса, соединенного с механическим регулятором на панели приборов.

Частые неисправности устройства

Об устройстве вспоминают владельцы автомобилей, когда возникают его неисправности. Различают две основные неисправности устройства, которые требуют проведения замены переключателя, а также дополнительные. При дополнительных поломках можно восстановить целостность переключателя без необходимости его замены. Рассмотрим основные виды неисправностей рассматриваемого устройства:

Возникновение подтеков антифриза — это одна из самых популярных видов поломок на классических моделях Жигулей, в том числе и ВАЗ 2107. Проявляется неисправность, когда начинает появляться лужа антифриза в салоне автомобиля под ногами у водителя. Причем для этого не обязательно ждать, пока эта лужа сформируется, ведь как только кран начинает подтекать, в салоне возникает соответствующий резкий запах. При протекании этой детали требуется произвести его замену, так как ремонту она не подлежит.
Заклинивание крана радиатора печки — проявляется тогда, когда невозможно сдвинуть с места переключатель. Причиной его заклинивания является образование коррозионных процессов внутри. Коррозия возникает достаточно быстро, и времени в 5-6 месяцев для развития такого процесса вполне достаточно. Если деталь заклинила, то открыть ее или наоборот, закрыть можно плоскогубцами. При этом учитывайте, что можно свернуть поворотный шток или спровоцировать возникновение подтека. При заклинивании устройства, его также рекомендуется как можно быстрее заменить.

Кроме основных, различают дополнительные виды неисправностей отопительных кранов на ВАЗ 2107:

Течь формируется из-под патрубка или хомута. Патрубок и хомут — это элементы, которые подсоединены к крану печки. При продолжительной эксплуатации автомобиля наблюдается ослабление крепления хомута, поэтому из патрубка начинает образовываться течь. Устранить такую поломку поможет простое действие — подтягивание крепления хомута или его замена.
Невозможность закрыть или открыть кран, что связано непосредственно с внутренним засорением устройства. Причины развития таких последствий известны — некачественный антифриз, попадание в систему охлаждения загрязнений, а также коррозионные отложения. Для устранения поломки такого типа необходимо снять деталь, и произвести ее очистку.
Обрыв приводного тросика, которым осуществляется открытие и закрытие крана. При таком виде поломки понадобится заменить трос, и продолжить эксплуатацию автомобиля с исправной системой обогрева салона.

Рассматриваемая деталь имеет достаточно признаков поломок, поэтому перед тем, как приступать к принятию серьезных решений, следует провести диагностические процедуры, и выявить точную причину неисправности.
