Как поменять ремень генератора на ваз 2104

Купить ремень генератора ВАЗ 2104 инжектор — высокое качество и доступная цена | Дмитрий Ермохин

Ремень генератора является важной частью системы питания автомобиля и отвечает за передачу энергии от двигателя к генератору. В случае ВАЗ 2104 с инжекторным двигателем, этот компонент имеет свои особенности и требует особого внимания при эксплуатации и регулярном обслуживании.

Выбор и установка ремня генератора

При выборе ремня генератора для ВАЗ 2104 инжекторного двигателя необходимо учитывать следующие параметры:

• Длина ремня. ВАЗ 2104 с инжекторным двигателем может использовать ремень длиной около 800 мм.
• Параметры и тип ремня. Рекомендуется использовать оригинальные ремни генератора, произведенные специально для этой модели автомобиля.
• Качество материала. Ремень генератора должен быть изготовлен из высокопрочных материалов, чтобы обеспечить надежную и долговечную работу.

Установка ремня генератора требует аккуратности и точности. Следует убедиться, что ремень правильно натянут, но не перенатянут. Для этого можно использовать специальные инструменты, такие как рычаг натяжения ремня, для достижения необходимого зазора.

Регулярное обслуживание и замена ремня генератора

Ремень генератора ВАЗ 2104 инжекторной модели должен регулярно проверяться и, при необходимости, меняться. Признаками износа ремня могут быть трещины, потертости, растрескивание или неравномерный износ.

Рекомендуется проводить визуальный осмотр ремня генератора при каждом техническом обслуживании автомобиля или при появлении необычных звуков. Если вы замечаете признаки износа или повреждения, ремень следует незамедлительно заменить.

Важно отметить, что неправильная установка ремня генератора может привести к поломке генератора или других элементов системы питания автомобиля. Поэтому, при сомнениях в своих умениях, рекомендуется обратиться к профессиональным автослесарям для выполнения данной операции.

Заключение

Ремень генератора для ВАЗ 2104 инжекторного двигателя является важным компонентом, от которого зависит работоспособность системы питания автомобиля. Рекомендуется приобретать оригинальные ремни и следить за их состоянием, проводя регулярные проверки и замены при необходимости. Некорректная установка ремня может привести к аварийным ситуациям, поэтому при сомнениях лучше доверить эту работу профессионалам.

Как поменять ремень генератора на ваз 2104

Замену клинового ремня генератора и помпы ВАЗ 2104 и другой классики (2101-2107) нужно с выбора ремня, дабы не купить плохой или бракованный, который сможет в дороге в любой момент порваться, и как результат, мало того что окажитесь без подзарядки, так еще и без охлаждения.

Предпоссылом того что нужно менять ремень генератора, может быть как большой пробег, тысяч 30 (хотя на ремнях импортного производства пишут что он должен выходить 50 тыс. км), так и писк ремня генератора.

Чтобы было удобнее подобраться к клиновому ремню желательно снять АКБ. После чего отпустив гайку натяжителя генератора ключом на «17» можно будет ослабить ремень и скинуть его для замены. В натяжении нового ремня генератора автомобиля ВАЗ, есть небольшие нюансы — ремешок не должен ни провисать ни перетянут, прогиб ремня при усилию нажатия пальцем, составляет 1,5 см.

Как заменить и натянуть ремень генератора ВАЗ-2107i

Замена ремня генератора на инжекторных ВАЗ-2107 практически не отличается от аналогичной замены на карбюраторах с той лишь разницей, что дополнительно снимается датчик положения коленчатого вала. Перед заменой необходимо вооружиться ключем на 13 (17) и 19, крестовой отверткой и монтировкой (или заменяющим его инструментом). Итак, приступим:

После замены необходимо настроить определенное провисание ремня при надавливании пальцем с усилием в 10 кгс — 10-15 мм между шкивом генератора и насоса и 12-17 мм между шкивами коленчатого вала и насоса, соответственно. Надо помнить, что перетяжка грозит обрывом ремня или повышенным износом подшипников, а недотяг — повышенным износом ремня, проскальзыванием и плохой зарядкой аккумулятора.

Снятие, замена и натяжение ремня генератора на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Далее попробуйте пододвинуть генератор в сторону двигателя, чтобы ослабить натяжение ремня генератора. Если не получится, то значит надо ослабить затяжку нижнего болта крепления генератора

После этого снимаем ремень генератора

Установка ремня генератора производится в обратной последовательности. Чтобы натянуть ремень генератора надо монтировкой или чем-то еще отодвинуть генератор от двигателя, чтобы ремень натянулся, и закрутить верхнюю гайку крепления генератора к регулировочной планке. После натяжения ремень генератора должен прогибаться, примерно, на 1 сантиметр при нажатии на него большим пальце со среднем усилием, если это не так, натяните ремень генератора еще раз.

Как поменять ремень на ваз 2104 инжектор

Снятие, замена и натяжение ремня генератора на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Далее попробуйте пододвинуть генератор в сторону двигателя, чтобы ослабить натяжение ремня генератора. Если не получится, то значит надо ослабить затяжку нижнего болта крепления генератора

После этого снимаем ремень генератора

Установка ремня генератора производится в обратной последовательности. Чтобы натянуть ремень генератора надо монтировкой или чем-то еще отодвинуть генератор от двигателя, чтобы ремень натянулся, и закрутить верхнюю гайку крепления генератора к регулировочной планке. После натяжения ремень генератора должен прогибаться, примерно, на 1 сантиметр при нажатии на него большим пальце со среднем усилием, если это не так, натяните ремень генератора еще раз.

Как поменять ремень генератора ваз 2107 инжектор

Как производится замена ремня генератора ВАЗ-2107 инжектор

• монтажная лопатка, которую можно заменить на лом или крепкую плоскую палку;
• гаечные ключи на 17 и 19.

Этого вполне достаточно для того, чтобы осуществить ремонт. Конечно, в том случае, если вы хотя бы имеете понятие, где расположен этот самый ремень.

Замена ремня генератора на ВАЗ 2101-ВАЗ 2107

Примечание! вам понадобятся следующие инструменты: монтажная лопатка (подойдет удобная толстая палка или небольшой металлический лом ), гаечные ключи понадобятся на «на 17» и «на 19».

Местонахождение ремня

Находится в передней части автомобиля. На фото красной стрелкой представлен радиатор системы охлаждения и планка, на которой стоит аккумуляторная батарея (сейчас снята). Ремень, связывающий три шкива указан на фото синей стрелкой.

Когда менять ремень?

Основная причина – износ: различного рода трещины, изношенные края, стёртые зубцы. Не рекомендуем затягивать с заменой ремня, иначе разрыв приведет к перегреву двигателя и даже закипанию во время сильной жары. Аккумулятор станет быстро разряжаться в отсутствие поддержки со стороны генератора, который перестанет крутиться и отдавать энергию.

Примечание! Приходилось ли вам когда-нибудь слышать свист автомобиля? Звук издает ремень ГРМ, возникает он по разным причинам:

• сильная изношенность часто приводит к свисту;
• попадание на него воды или какой-либо жидкости (например, охлаждающая жидкость попадает на ремень при изношенных патрубках системы охлаждения, дающих течь. Распознать неполадку поможет осмотр ремня и шкивы на наличие влаги);
• слабое натяжение ремня (на помощь придет регулировка, читайте ниже);
• низкое качество ремня, бывает прям дубовый ремень (кстати, в мороз затвердевает).

Большинство автомобилей в зимнее время года издают свист при заведении мотра, а прогретая машина уже не свистит – признак задубевшего ремня.

Видеоролик ниже может спасти вам в экстренной ситуации: если вдруг рвется ремень в дороге, а запасной отсутствует – на помощь вам придет обычный ремень или галстук! Подробно смотрите в ролике и мотайте на ус, мало ли, всякое в жизни пригодится.

В каких ситуациях необходима замена

Износ элемента характерен такими проявлениями, как трещины или надрывы полотна, стершиеся зубца и неровные края. Если вы проигнорируете столь плачевное состояние весьма важного элемента, это аукнется вам перегревом и закипанием движка, самостоятельная работа аккумулятора, что приведет к его скорейшей разрядке.

При сильной изношенности ремень подает и шумовые признаки владельцу – начинает свистеть, особенно при малых оборотах. Еще одной причиной свистящего ремня может оказаться попадание влаги на его полотно, что происходит из-за изношенности патрубков охладительной системы – тосол начинает подтекать.

Некоторые ремни – дубовые – свистят, когда заводится машина в морозную погоду, а после прогрева и звук пропадает. Слабая натяжка выражается свистом, но в таком случае достаточно просто перетянуть.

ДЕМОНТАЖНЫЕ РАБОТЫ

Удалять генератор с «семёрки» рекомендуется после того, как мотор остынет. Сразу после езды работать с автомобильными агрегатами не рекомендуется ввиду высоких температур и риска получения травм.

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Обязательно нужно надёжно зафиксировать положение автомобиля домкратом и вспомогательными приспособлениями (пеньки, подставки), чтобы исключить риск падения машины во время работы.

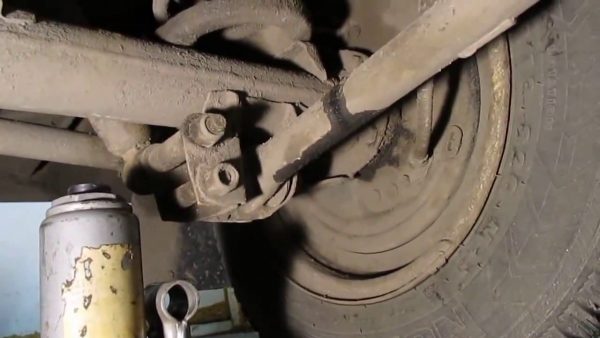

Домкрат нужно упереть в балку автомобиля

Ход работ сводится к последовательному выполнению следующих действий:

• Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
• Гаечным ключом выкрутить гайку крепления до половины.
• Открутить гайку на кронштейне, но не снимать её со шпильки.
• Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
• Убрать ремень с посадочных шкивов, удалить его из зоны работы.
• Отсоединить все поступающие провода к корпусу генератора.
• До конца открутить гайки крепления.
• Потянуть генератор на себя и вытащить его из-под кузова.

Сразу же после демонтажных работ следует осмотреть место посадки генератора. Все места состыковок и креплений нужно очистить от грязи, при необходимости обработать ацетоном.

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня.

ВИДЕО: ИНСТРУКЦИЯ ПО ЗАМЕНЕ ГЕНЕРАТОРА НА ВАЗ 2107

Процесс замены ремня своими руками

КАК ПРАВИЛЬНО НАТЯНУТЬ РЕМЕНЬ НА ГЕНЕРАТОР

При самостоятельной установке генератора на ВАЗ 2107 самым сложным моментом считается именно грамотная натяжка ремня. Ведь именно через ремень будет проходить запуск генераторного механизма, следовательно, любые ошибки и просчёты при натяжении резинового изделия скажутся на работоспособности автомобиля.

Натяжка ремня выполняется следующим образом:

• Новый генератор поставить на штатное место, насадив его на шпильки.
• Гайки фиксации закрутить лишь до половины, не пережимая.
• Монтировкой установить в образовавшуюся щель между стенкой генератора и помпой. Зафиксировать монтировку в этом положении.
• Надеть новый ремень на шкив генератора.
• Придерживая монтировку, начать натяжение ремня.
• Закрутить гайку фиксации в верхней части крепления корпуса генераторного агрегата.
• После провести предварительную диагностику степени натяжения — резиновое изделие не должно сильно провисать вниз.
• Закрутить гайку нижней шпильки до конца, не пережимая.

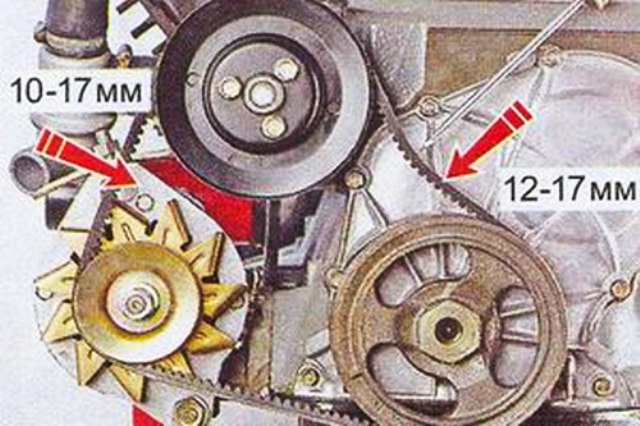

На схеме указаны места проверок качества натяжки

Далее проводится проверка качества натяжения ремня. Двумя пальцами необходимо с силой надавить на свободную часть ремня и замерить существующий прогиб. Нормальное провисание не должно быть больше 1.5 сантиметра.

Срок службы типового ремня на генератор ВАЗ 2107 обычно составляет 80 тысяч километров пробега. Однако ременную передачу рекомендуется менять и раньше, если проводится замена генераторной установки.

Таким образом, генератор на «семёрке» можно заменить своими руками, однако следует придерживаться строгих правил и соблюдать технику безопасности. При проблемах с работой мотора после самостоятельной замены устройства лучше обратиться к профессионалам.

Если у вас возникли сложности или проблемы – вы можете обратиться к сертифицированному специалисту, который обязательно поможет!

Не нашли интересующую Вас информацию? на нашем форуме.

Рекомендуем прочитать:

Пахнет бензином в салоне ваз 2107 инжектор причины

Подвеска от нивы на ваз 2107

Ваз 2114 прогорел клапан симптомы

Ваз 2106 падают обороты при прогреве

Сколько бензина остается в баке когда загорается лампочка у ВАЗ 2107, плюс таблица других марок

Дымит двигатель ваз 2109 карбюратор, причины и неисправности

Какие подойдут сиденья на ваз 2114

Евроручки на ваз 2107 как поставить

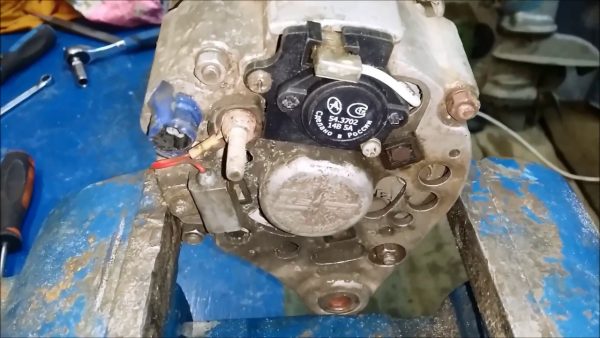

Как произвести замену генератора на ВАЗ 2107

Замена генераторной установки требуется в тех случаях, когда устройство уже не вырабатывает необходимого количества тока для систем-потребителей. Самыми частыми причинами замены установки считаются следующие неисправности и поломки:

• сгоревшая обмотка;
• межвитковое короткое замыкание;
• деформация корпуса генератора;
• выработка ресурса.

Практически всегда проще и выгоднее заменить генератор на новый, нежели проводить его ремонт.

Подготовка инструмента

Для демонтажа и последующего монтажа генератора на ВАЗ 2107 потребуется типовой набор инструментов, который обычно есть в гараже у каждого водителя:

• гаечный ключ на 10;
• гаечный ключ на 17;
• гаечный ключ на 19;
• монтировка или специальная лопатка для монтажных работ.

Иных приспособлений или приборов не потребуется.

Демонтажные работы

Удалять генератор с «семёрки» рекомендуется после того, как мотор остынет. Сразу после езды работать с автомобильными агрегатами не рекомендуется ввиду высоких температур и риска получения травм.

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Обязательно нужно надёжно зафиксировать положение автомобиля домкратом и вспомогательными приспособлениями (пеньки, подставки), чтобы исключить риск падения машины во время работы.

Ход работ сводится к последовательному выполнению следующих действий:

1. Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
2. Гаечным ключом выкрутить гайку крепления до половины.
3. Открутить гайку на кронштейне, но не снимать её со шпильки.
4. Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
5. Убрать ремень с посадочных шкивов, удалить его из зоны работы.
6. Отсоединить все поступающие провода к корпусу генератора.
7. До конца открутить гайки крепления.
8. Потянуть генератор на себя и вытащить его из-под кузова.

Фотогалерея: основные этапы работы

Сразу же после демонтажных работ следует осмотреть место посадки генератора. Все места состыковок и креплений нужно очистить от грязи, при необходимости обработать ацетоном.

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня.

Видео: инструкция по замене генератора на ВАЗ 2107

Пошаговая инструкция по замене

Замена ремня генератора на ВАЗ 2107 — очень простая работа и может быть выполнена в обычных гаражных условиях без привлечения специалиста.

Инструменты

Чтобы поменять ремень, нам понадобится:

• набор ключей;
• монтировка.

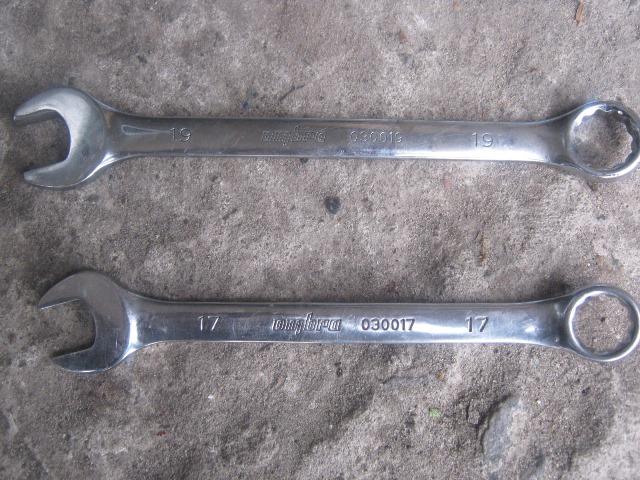

Ключи необходимых размеров

Этапы

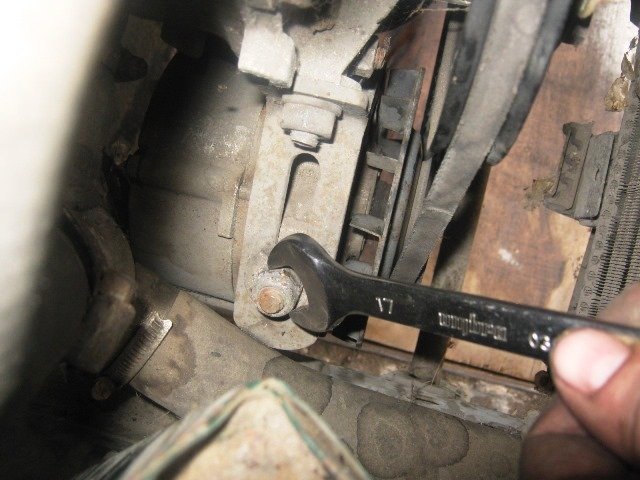

1. Первым делом необходимо ослабить гайку, которой генератор крепится к монтажной планке.

Как видите, все достаточно просто и нет никакой необходимости обращаться на СТО для устранения подобной неисправности. Если у вас остались вопросы, то посмотрите видео или оставьте внизу комментарий.

Извините, в настоящее время нет доступных опросов.

Как натянуть ремень генератора на ВАЗ 2110?

Регулировка происходит очень просто. Ключиком на 10, закручиваете болт на натяжитале до тех пор, пока при нажатии пальцами на ремень между шкивами прогиб будет примерно 6 – 10 мм. Усилие нажатия не большое. Если у вас есть специальная измерительная линейка, то при усилии 10 кгс прогиб должен быть в приделах 10 – 15 мм.

На автомобилях ВАЗ с установленным ГУР или кондиционером, натяжка должна быть немного больше. При надавливании пальцами, ремень должен прогибаться на 5 мм. Всё это делается для того что бы ни проскальзывал ремень, потому что площадь контакта ремень шкив не большая.

Но нужно помнить, что перетягивать тоже нельзя, потому как быстро выйдут из строя подшипники генератора. Вот такая вот конструкция с сюрпризом.

Как производится замена ремня генератора ВАЗ-2107 инжектор

Ремень необходим для соединения шкивов генератора и коленвала, а на переднеприводных классических моделях в связке принимает участие еще и шкив водяного насоса.

Самостоятельно произвести замену порвавшегося или растянувшегося ремня генератора в авто ВАЗ-2107 с мотором типа инжектор, в котором есть дополнительно карбюратор, не так уж и сложно.

Для этого вам понадобятся:

• монтажная лопатка, которую можно заменить на лом или крепкую плоскую палку;
• гаечные ключи на 17 и 19.

Этого вполне достаточно для того, чтобы осуществить ремонт. Конечно, в том случае, если вы хотя бы имеете понятие, где расположен этот самый ремень.

Где у ВАЗ-2107 находится ремень генератора

В передней части автомобиля, ниже аккумуляторной батареи, которую необходимо будет демонтировать во время замены порванного элемента.

Соединяющий шкивы ремень расположен довольно неудобно в качестве доступа, но вам понадобиться его снять.

В каких ситуациях необходима замена

Износ элемента характерен такими проявлениями, как трещины или надрывы полотна, стершиеся зубца и неровные края. Если вы проигнорируете столь плачевное состояние весьма важного элемента, это аукнется вам перегревом и закипанием движка, самостоятельная работа аккумулятора, что приведет к его скорейшей разрядке.

При сильной изношенности ремень подает и шумовые признаки владельцу – начинает свистеть, особенно при малых оборотах. Еще одной причиной свистящего ремня может оказаться попадание влаги на его полотно, что происходит из-за изношенности патрубков охладительной системы – тосол начинает подтекать.

Некоторые ремни – дубовые – свистят, когда заводится машина в морозную погоду, а после прогрева и звук пропадает. Слабая натяжка выражается свистом, но в таком случае достаточно просто перетянуть.

Процесс замены ремня своими руками

Чтобы произвести демонтаж ремня, понадобится доступ не только к верхней передней части автомобиля, но и к нижней. Потому, если установлена защита картера, понадобится снять ее. Некоторые мастера, для удобства, чтобы облегчить доступ к ремню, снимают и аккумулятор.

Получив доступ к необходимому элементу, осмотрите его. Если нет никаких визуально различимых повреждений на полотне, просто проверьте натяжение, возможно, оно ослабло. Это легко сделать, достаточно прижать ремень пальцами, сымитировав давление приблизительно в 10 кг, и уже по расстоянию прогиба сможете определить, в допустимом ли тонусе находится элемент. Предельные нормы в более узком месте – это 10-15 мм, а в тех, где пошире пространство между шкивами – 12-17 мм.

Снимать ремень со шкивов нужно только в случае полной замены, для перетягивания этого не нужно делать. В нижней части авто отверните на один оборот гайку, крепящую снизу генератор. В подкапотном пространстве ослабьте на несколько оборотов гайку верхнего крепления того же устройства. Ни в коем случае не выворачивайте полностью крепежные элементы, только ослабьте, пока те не начнут свободно поворачиваться.

Для снятия ремня вам понадобится немного прижать генератор к двигателю, но ни в коем случае не делайте это голыми руками. Потом снимите ремень. Начать нужно с самого верхнего шкива, а потом с остальных. Только в таком порядке получится легко извлечь элемент. На инжекторных моделях авто понадобится еще и снять датчик положения коленвала, иначе он помешает извлечению ремня.

Для регулировки натяжения полотна, поместите между движком и генератором запасенную ранее лопатку или плоскую часть лома, использовав как рычаг. Сместив таким образом генератор, не отпуская лопатку, а держа ее в таком положении, затяните гайки верхнего и нижнего креплений, после чего можете отпускать «рычаг». Будет легче если вам с этим кто-то поможет.

После проделанных манипуляций снова проверьте натяжение ремня по уже описанному ранее методу.

Чтобы надеть новый ремень, необходимо владеть знанием некоторых нюансов данного процесса. Например, один из важнейших моментов: надевать ремень нужно, начиная со шкива коленвала, потом на генераторный шкив, и лишь в завершение – на помповый.

Благодаря видеоинструкции вы можете более детально и наглядно узнать, как менять или перетягивать ремень генератора, если планируете это делать своими руками впервые.

Замена ремня генератора на ВАЗ 2101-ВАЗ 2107

Местонахождение ремня

Находится в передней части автомобиля. На фото красной стрелкой представлен радиатор системы охлаждения и планка, на которой стоит аккумуляторная батарея (сейчас снята). Ремень, связывающий три шкива указан на фото синей стрелкой.

Когда менять ремень?

• сильная изношенность часто приводит к свисту;
• попадание на него воды или какой-либо жидкости (например, охлаждающая жидкость попадает на ремень при изношенных патрубках системы охлаждения, дающих течь. Распознать неполадку поможет осмотр ремня и шкивы на наличие влаги);
• слабое натяжение ремня (на помощь придет регулировка, читайте ниже);
• низкое качество ремня, бывает прям дубовый ремень (кстати, в мороз затвердевает).

Меняем ремень на ВАЗ 2101-ВАЗ 2107

Снятие

Необходимо иметь доступ к верхней и нижней частям автомобиля. Если внизу у вас установлена защита картера, то соответственно её придётся снять, подробности читайте в статье: «Замена защиты картера на ВАЗ».

Оцените внешний вид ремня. В случае неплохого состояния проверьте натяжение, подтяните его при необходимости. Проверить легко: прожмите ремень пальцами руки с усилием в 10 кг в любом месте. Либо в месте «А» расстояние, на которое должен прогнуться ремень составит 10-15 мм, или в месте «В» 12-17 мм (смотрите картинку).

Переместитесь в нижнюю автомобильную часть и на один оборот отверните нижнюю гайку генератора (см. маленькое фото), вылезайте из-под автомобиля и переходите к подкапотному пространству. На один или два оборота ослабьте гайку верхнего крепления генератора (красной стрелкой на фото), вам поможет удлинитель с карданным шарниром и накидная головка (инструменты указаны синей стрелкой). Ослабляйте через планку установки аккумуляторной батареи.

Переходим непосредственно к смене ремня. Руками переместите генератор к двигателю и снимите ремень. Если нужно просто отрегулировать, тогда вставьте между двигателем и между самим генератором монтажную лопатку (смотрите фото ниже), и, используя лопатку как рычаг, сместите генератор от двигателя. Удерживая лопаткой в таком положении, затяните верхнюю гайку крепления генератора к планке и нижнюю тоже. Отпустите лопатку и выньте её, проверьте натяжение ремня и по необходимости проделайте операцию повторно (в том случае, если натяжение не укладывается в норму).

Установка

В начале устанавливаться ремень на шкив коленвала. На изображении выше смотрите шкив указан цифрой 3, шкив генератора цифрой 2 и шкив помпы цифра 1. До конца сдвиньте генератор к двигателю, если он сдвинут, но ремень всё равно не устанавливается, тогда аккуратно прокрутите рукой шкив насоса (верхний), или в крайнем случае попросите помощника, чтобы он воспользовавшись кривым стартером немного прокрутил шкив, а вы в это время наденьте ремень на верхний шкив помпы.

Дополнительный видеоролик

Ниже прикреплена ссылка на видео о замене:

Проверка и регулировка натяжения ремня привода генератора

Так выглядит ремень привода генератора сверху справа из подкапотного пространства. Ремень 2 привода генератора установлен на шкивах генератора 1, водяного насоса 3 и коленчатого вала (на фото не виден).

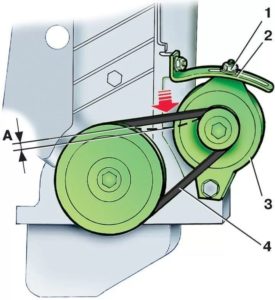

Натяжение характеризуется величиной прогиба ремня генератора между шкивами насоса и коленчатого вала (прогиб В) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами. Прогиб А должен быть 10-15 мм, прогиб В -12-17 мм.

1. Снимите грязезащитный щиток.

2. Снизу автомобиля ВАЗ ослабьте примерно на один оборот гайку нижнего крепления генератора.

3. Сверху автомобиля из подкапотного пространства ослабьте примерно на один оборот гайку крепления генератора к натяжной планке.

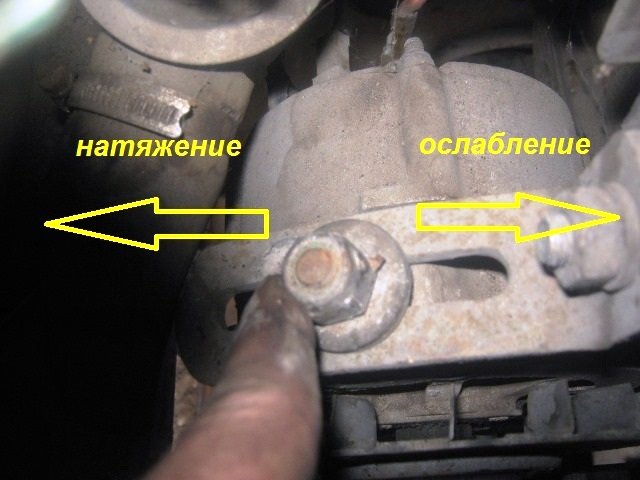

4. Для увеличения натяжения ремня переместите генератор от двигателя.

5. Для уменьшения натяжения ремня переместите генератор к двигателю.

6. Не меняя положения генератора, затяните гайку крепления генератора к натяжной планке и гайку нижнего крепления генератора.

7. Установите грязезащитный щиток в порядке, обратном снятию.

8. Для замены ремня генератора выполните пункты 1, 2 и 4 (с учетом рекомендаций к ним), предусмотренные для регулировки натяжения ремня генератора.

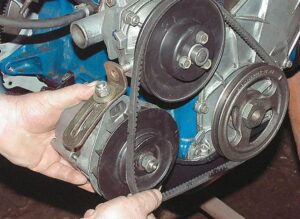

9. Снимите ремень генератора сначала со шкива насоса, затем со шкивов генератора и коленчатого вала.

10. Наденьте новый ремень генератора сначала на шкив коленчатого вала, затем на шкив генератора.

11. Наденьте новый ремень генератора на шкив насоса.

Если новый ремень генератора туго надевается на шкив насоса, а генератор при этом до упора сдвинут к двигателю, аккуратно проворачивайте шкив насоса рукой или медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.

12. Выполните пункты 3, 5-7 (с учетом рекомендаций к ним), предусмотренные для регулировки натяжения ремня генератора.

Замена ремня генератора ВАЗ-2107i

В связи с большой просадкой по напряжению после установки трехуровневого регулятора напряжения было решено проверить ремень генератора и обнаружился критичный износ: по всей его длине местами срезало зубцы и ремень возможно проскальзывал.

Требовалась его немедленная замена.

В продаже имеются два варианта — гладкий и зубчатый. Второй имеет некоторые преимущества, поэтому и был приобретен аналогичный новый.

Замена ремня генератора достаточно проста и не требует особых навыков. Для начала, снимаем аккумуляторную батарею, так как она нам будет мешать. Ее мы отправим на дозарядку и проверку плотности электролита . Затем ключом на 13 ослабляем гайку крепления генератора к натяжной планке и сдвигаем генератор до упора к двигателю.

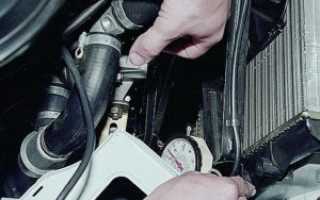

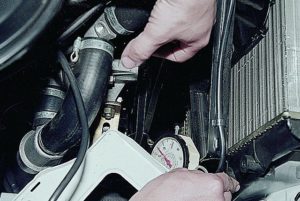

Если он не поддается, то ослабляем нижнюю гайку болта крепления к кронштейну двигателя.

На инжекторном двигателе нам помешает датчик положения коленчатого вала на приливе передней крышки двигателя, который также необходимо снять, открутив шуруп крестовой отверткой. Его мы также дополнительно проверим мультиметром .

Снимаем ремень: сначала со шкива генератора, затем водяного насоса, медленно проворачивая шкив коленчатого вала вручную или с помощью ключа на 37. Предварительно необходимо поставить рычаг коробки передач в нейтральное положение.

Достаем ремень и видим, что он имеет значительную выработку.

Перед установкой нового ремня заодно проверяем состояние подшипников помпы и генератора, покачивая и прокручивая шкив.

Для натяжки ремня используем монтажную лопатку или, как в нашем случае, вороток с удлинителем, вставив между корпусом генератора и блоком двигателя. Работать надо осторожно, чтобы не повредить корпус генератора.

Необходимо затягивать с таким усилием, чтобы ремень прогибался большим пальцем руки на 10-15 мм между шкивом генератора и насосом, и на 12-17 мм между шкивами коленчатого вала и насоса при давлении на него силой в 10 кгс.

Для этого можно взять обычный безмен с линейкой, или определять натяжение на глаз, ориентируясь по толщине ремня. Стоит помнить, что перетяжка грозит обрывом ремня или повышенным износом подшипников, а слабое натяжение — быстрым износом ремня и его проскальзыванием.

Запускаем двигатель и проверяем работу электрооборудования.

После некоторого пробега и притирки ремня следует проверить его натяжение заново, так как он может прослабнуть.

Замена ремня генератора ваз 21043

«Семёрка» выходила с конвейера Волжского автомобильного завода в период с 1982 по 2012 годы. Изначально модель оснащалась приводным ремнём устаревшего на данный момент образца, имеющим гладкую поверхность без каких-либо шероховатостей. Однако более поздние ВАЗ 2107 стали переоснащаться под требования времени, что и привело к появлению ремней нового типа с зубцами.

Следует подчеркнуть, что самый популярный производитель ременных изделий для отечественного автопрома — это компания Bosch. На протяжении многих лет немецкий производитель выпускает качественную продукцию, которая как по размерам, так и по срокам службы полностью устраивает владельцев ВАЗ 2107.

Среди многообразия ремней, именно продукция компании «Бош» пользуется постоянным спросом на авторынке

КАК ПРАВИЛЬНО НАТЯНУТЬ РЕМЕНЬ НА ГЕНЕРАТОР

При самостоятельной установке генератора на ВАЗ 2107 самым сложным моментом считается именно грамотная натяжка ремня. Ведь именно через ремень будет проходить запуск генераторного механизма, следовательно, любые ошибки и просчёты при натяжении резинового изделия скажутся на работоспособности автомобиля.

Натяжка ремня выполняется следующим образом:

• Новый генератор поставить на штатное место, насадив его на шпильки.
• Гайки фиксации закрутить лишь до половины, не пережимая.
• Монтировкой установить в образовавшуюся щель между стенкой генератора и помпой. Зафиксировать монтировку в этом положении.
• Надеть новый ремень на шкив генератора.
• Придерживая монтировку, начать натяжение ремня.
• Закрутить гайку фиксации в верхней части крепления корпуса генераторного агрегата.
• После провести предварительную диагностику степени натяжения — резиновое изделие не должно сильно провисать вниз.
• Закрутить гайку нижней шпильки до конца, не пережимая.

Далее проводится проверка качества натяжения ремня. Двумя пальцами необходимо с силой надавить на свободную часть ремня и замерить существующий прогиб. Нормальное провисание не должно быть больше 1.5 сантиметра.

Срок службы типового ремня на генератор ВАЗ 2107 обычно составляет 80 тысяч километров пробега. Однако ременную передачу рекомендуется менять и раньше, если проводится замена генераторной установки.

Таким образом, генератор на «семёрке» можно заменить своими руками, однако следует придерживаться строгих правил и соблюдать технику безопасности. При проблемах с работой мотора после самостоятельной замены устройства лучше обратиться к профессионалам.

Если у вас возникли сложности или проблемы – вы можете обратиться к сертифицированному специалисту, который обязательно поможет!

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Пахнет бензином в салоне ваз 2107 инжектор причины

Подвеска от нивы на ваз 2107

Ваз 2114 прогорел клапан симптомы

Ваз 2106 падают обороты при прогреве

Сколько бензина остается в баке когда загорается лампочка у ВАЗ 2107, плюс таблица других марок

Дымит двигатель ваз 2109 карбюратор, причины и неисправности

Какие подойдут сиденья на ваз 2114

Евроручки на ваз 2107 как поставить

14.32. Виноват ремень, а виним генератор

ОБЩИЕ СВЕДЕНИЯ

Замена щеток на ВАЗ 2107

Принцип работы генератора на автомобилях ВАЗ 2107 такой же, как и на перечисленных выше автомобилях. После запускания двигателя горит лампочка аккумулятора, значит, пора произвести замену щеток генератора.

Так как замена щеток генератора занимает совсем немного времени, многие автолюбители готовы самостоятельно это сделать.

Генератор ВАЗ 2107

При замене щеток генератора на ВАЗ 2107 вы можете снять генератор, но это можно сделать и не прибегая к этим мерам. Достаточно просто отсоединить провод от минусовой клеммы.

Меняем щетки

• Отсоединяется провод от клеммы.
• Откручивается два винта, которые прикрепляют корпус щеткодержателя.
• Вытаскивается сам щеткодержатель.

Перед заменой щеток лучше проверить, именно в них ли проблема.

ДЕМОНТАЖНЫЕ РАБОТЫ

Удалять генератор с «семёрки» рекомендуется после того, как мотор остынет. Сразу после езды работать с автомобильными агрегатами не рекомендуется ввиду высоких температур и риска получения травм.

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Обязательно нужно надёжно зафиксировать положение автомобиля домкратом и вспомогательными приспособлениями (пеньки, подставки), чтобы исключить риск падения машины во время работы.

Домкрат нужно упереть в балку автомобиля

Ход работ сводится к последовательному выполнению следующих действий:

• Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
• Гаечным ключом выкрутить гайку крепления до половины.
• Открутить гайку на кронштейне, но не снимать её со шпильки.
• Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
• Убрать ремень с посадочных шкивов, удалить его из зоны работы.
• Отсоединить все поступающие провода к корпусу генератора.
• До конца открутить гайки крепления.
• Потянуть генератор на себя и вытащить его из-под кузова.

Сразу же после демонтажных работ следует осмотреть место посадки генератора. Все места состыковок и креплений нужно очистить от грязи, при необходимости обработать ацетоном.

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня

Как самому поменять ремень ГРМ на ВАЗ 2105: подробная инструкция

Газораспределительный ремень отвечает за синхронизацию распределительного и коленчатого валов. Важно контролировать за его состоянием и не допускать обрыва, так как это чревато выходом из строя поршневой группы и в худшем случае ремонтом ГБЦ. Замену ремня на ВАЗ 2105 легко выполнит даже начинающий автолюбитель, следуя пошаговой инструкции.

Особенности ременной передачи ГРМ и сроки замены

• проще менять;
• не производит много шума по сравнению с цепью;
• медленнее растягивается;
• дешевле стоит.

Ремень ГРМ представляет собой резиновое изделие, с внутренней стороны которого расположены зубья, обеспечивающие хорошее зацепление с шестернями валов. Его задача – обеспечивать синхронную работу двух валов: распределительного и коленчатого. Первый должен поворачиваться со скоростью в два раза меньшей скорости оборота второго.

• обтрепанные края;
• трещины, бугорки на поверхности;
• повреждение корта;
• недостаточное натяжение;
• следы масла на обеих поверхностях;
• отсутствие или износ зубьев.

Признаки износа ремня ГРМ.

Срок службы ременной передачи зависит от таких факторов:

• манеры езды водителя;
• условий эксплуатации;
• качества самого ремня.

Подробная инструкция по замене ремня

Для проведения замены нужно купить новый ремешок ГРМ. Не стоит экономить, покупая что подешевле, следует приобретать качественное и надежное изделие. Ремень низкого качества быстро растягивается, приходит в негодность раньше эксплуатационного срока. Сэкономив на стоимости, придется раньше делать замену.

Из инструментов понадобятся:

• набор гаечных ключей (10, 13, 17 и 30);
• большая плоская отвертка для демонтажа ремня;
• свечной ключ.

Процедура замены представляет последовательность шагов:

• Далее демонтируем вторую и третью части защиты.

• С помощью головки на «13» слегка откручиваем крепление ролика, чтобы ослабить его. Теперь проворачиваем натяжитель с помощью ключа на «30» в противоположном направлении движению часовой стрелки. Таким образом, ослабляем натяжение ременной передачи.

• Далее натягиваем новый ремешок.

• Надеваем и натягиваем ремень генератора.

Проверить состояние ремня ГРМ на ВАЗ 2105 и поменять его при необходимости можно своими силами в собственном гараже. Чтобы не было неприятностей в пути, следует регулярно проводить техосмотр, уделяя внимание приводному ремню ГРМ.

Замена ремня генератора на ваз 2101-ваз 2107

они служат проводниками электронного тока: они приносят и отнимают его. Благодаря их работе генератор генерирует напряжение, которое способствует измерению функционирования электрических устройств автомобиля.

Щетки изготовлены из графита, угольные детали особенно популярны, а для двигателей, работающих на высоких оборотах, щетки пропитаны специальным составом, который предотвращает их своевременное использование.

Основные неисправности

Основной причиной поломки щеток генератора является их износ, из-за чего они плохо себя чувствуют. Замена рычага коробки передач на ВАЗ 2107. Послал на двигатель классический двигатель и коробка передач подскажите что делать? Рычаг переключения передач на ВАЗ 2107 оторвался (5-ступенчатая. Замена щеток генератора ВАЗ 2108 самостоятельно. Выявить неисправную деталь можно из-за следующих проблем:

• отключение электричества;
• батарея быстро разряжается или вообще не заряжается;
• огни начинают гореть гораздо меньше или мигать;
• мигающие огни мигать;
• Не хватает напряжения для работы электроники, и она выключается (например, радио).

Зачем менять кисти

Если обнаружены признаки поломки кисти, замените их. Ваз 2104 — 2107; замена щеток генератора на ВАЗ-2113, 2114, 2115. Без демонтажа генератора. Ремонт щеток генератора на моделях ВАЗ 2105-2107. Сделай сам Ваза 2107 Замена лобового стекла | авто-гид. Если вы не завершите ремонт вовремя, скорее всего, вам скоро придется купить новый генератор, что будет стоить совершенно иначе. Замена щеток генератора ВАЗ 2107. Фото, инструкция как. Аккумулятор может удерживать зажигание без кисти в течение всего нескольких минут, что означает, что он должен постоянно заряжаться. Замена ВАЗ 2110, Генератор Штыря и Подшипников И Замена Скоро.

Вы можете проверить состояние щеток по размеру их выступа из гнезда. Замена щеток генератора ВАЗ 2107 является простой процедурой и обычно занимает несколько минут; нет необходимости снимать генератор, достаточно его выключить. Если размер проекции не достигает пять миллиметров, они должны быть заменены немедленно, чтобы избежать возможных проблем.

Замена ремня газораспределительного механизма Жигулей 2105

Замена ремня на ВАЗ-2105 производиться значительно проще. Чтобы обеспечить доступ к нему, нужно вначале снять ремень привода генератора и защитную крышку привода ГРМ.

Снятие ремня генератора

После выставляются метки на шестерне распредвала с меткой на его корпусе, а также на шкиве коленчатого вала и крышке привода. Затем снимается защитная крышка ремня привода, состоящая из трех частей.

Метки на шкиве коленвала

Метки на шкиве распредвала

Следующим этапом будет послабление болта натяжного ролика и проворот его для ослабления натяжения ремня. Затем ремень аккуратно снимается с шестерни распредвала, выводиться из натяжного ролика и снимается с шестерни коленчатого вала.

Расположение натяжного ролика

После надевания нового ремня и после его натяжки роликом нужно проверить совпадение всех меток. Далее все собирается обратно.

В итоге следует отметить, что основным условием замены ремня или цепи является совпадение установочных меток, поэтому при снятии привода и установке нового следить за валами, чтобы они не провернулись, поэтому все делать нужно предельно аккуратно.

Цена ремня грм и стоимость работы по его замене

Ремень ГРМ можно без проблем купить в любом автомагазине. Его стоимость в зависимости от производителя составляет от 400 до 1000 рублей. Однако при замене ремня рекомендуется менять и натяжной ролик, цена которого колеблется от 400 до 600 рублей.

Примерная стоимость работ по замене ремня в комплекте с роликом в автосервисе составляет от 600 рублей до 1000.

Если у вас нет возможности или желания обращаться на станцию техобслуживания, ремонт можно произвести своими руками. Но для начала необходимо приобрести новый ремень ГРМ и ролик.

Чтобы выбрать запчасти было легче, воспользуйтесь нижеприведенной таблицей, где указаны каталожные номера оригинальных деталей и их аналогов.

Учитывая возможные неисправности, вызванные обрывом ремня ГРМ, а также сложность ремонта, покупать запчасти сомнительного качества и неизвестных производителей крайне нежелательно.

Замена цепи ГРМ

Сначала обеспечивается доступ к звездочке распределительного вала, для чего с авто снимается крышка клапанов.

Затем нужно выставить метки на двигателе. Для этого нужно проворачивать коленчатый вал за болт крепления шкива по часовой стрелке, пока не совместятся метки на шестерне привода распредвала с меткой на его корпусе, выполненной в виде отлива.

При этом метка на шкиву коленчатого вала должна совместиться с длиной меткой, нанесенной на крышке цепи ГРМ. Если они совпадают, можно продолжать работы, а если нет – вращать коленчатый вал, пока все метки не совпадут.

Затем нужно открутить болт крепления шкива коленчатого вала. Для удобства его откручивания лучше на КПП включить 4 передачу, а также задействовать ручник.

После срыва болта следует еще раз проверить совпадение меток, а после уже выкрутить болт, и снять шкив.

После нужно выкрутить болты и гайки крепления крышки цепи и демонтировать ее. Чтобы послабить натяжение цепи можно действовать двумя способами, связанными с натяжителем.

Сам натяжитель представляет собой небольшой корпус, в котором располагается подпружиненный шток, автоматически натягивающий цепь. Чтобы послабить натяжение, можно утопить шток в корпусе, а после зафиксировать его. Но проще снять сам натяжитель вместе с башмаком.

После послабления натяжения, нужно открутить болты крепления звездочки распредвала и звездочки вспомогательного вала, предварительно отжав отверткой их стопорные шайбы.

Далее цепь снимается со звездочки вспомогательного вала, звездочка тоже снимается. Затем вместе с цепью снимается звездочка распредвала

Выполнять эти операции нужно осторожно, чтобы не провернуть валы

Сняв звездочку распредвала появиться возможность несколько опустить цепь, чтобы снять ее со звездочки коленчатого вала. На место снятой цепи надевается новая, после сборка производится в обратной последовательности. После установки всех звездочек нужно проверить совпадение меток, если они не сдвинулись, окончательно собрать двигатель.

Метка на звездочке коленвала должна совпадать с меткой на блоке

Видео на тему: «Замена цепи газораспределительного механизма»

Замена

Замену ремня не является сложным процессом, поэтому с выполнением данной работы справится человек, не имеющий высоких знаний в автомеханике.

Для начала необходимо подготовить нужный инструмент и приобрести ремень.

Ключ на «17мм», «13мм», «10мм»;

Пошаговая инструкция

Ключом на «13» ослабляем крепление генератора

Ослабляем винт натяжения ремня ключом на «10» и сдвигаем генератор к стороне двигателя

Демонтируем старый ремень

Устанавливаем новый ремень и производим натяжку винтом.

Натяжение ремня должно быть таким, чтобы руками он мог повернуться на 90 градусов, либо при давлении 10 кг/см на ремень он должен прогибаться не более 15 мм.

Недостаточное натяжение ремня может привести к нехватке заряда аккумулятора и свисту ремня при нагрузке, а чрезмерное натяжение может вывести из строя подшипники генератора или сам ремень.

Процесс замены ремня генератора на ВАЗ 2110-15 завершен. Надеемся, наша статья была Вам полезна.

Как производится замена ремня генератора ВАЗ-2107 инжектор

Ремень необходим для соединения шкивов генератора и коленвала, а на переднеприводных классических моделях в связке принимает участие еще и шкив водяного насоса.

Самостоятельно произвести замену порвавшегося или растянувшегося ремня генератора в авто ВАЗ-2107 с мотором типа инжектор, в котором есть дополнительно карбюратор, не так уж и сложно.

Для этого вам понадобятся:

• монтажная лопатка, которую можно заменить на лом или крепкую плоскую палку;
• гаечные ключи на 17 и 19.

Этого вполне достаточно для того, чтобы осуществить ремонт. Конечно, в том случае, если вы хотя бы имеете понятие, где расположен этот самый ремень.

Где у ВАЗ-2107 находится ремень генератора

В передней части автомобиля, ниже аккумуляторной батареи, которую необходимо будет демонтировать во время замены порванного элемента.

В каких ситуациях необходима замена

Износ элемента характерен такими проявлениями, как трещины или надрывы полотна, стершиеся зубца и неровные края

Если вы проигнорируете столь плачевное состояние весьма важного элемента, это аукнется вам перегревом и закипанием движка, самостоятельная работа аккумулятора, что приведет к его скорейшей разрядке

При сильной изношенности ремень подает и шумовые признаки владельцу – начинает свистеть, особенно при малых оборотах. Еще одной причиной свистящего ремня может оказаться попадание влаги на его полотно, что происходит из-за изношенности патрубков охладительной системы – тосол начинает подтекать.

Некоторые ремни – дубовые – свистят, когда заводится машина в морозную погоду, а после прогрева и звук пропадает. Слабая натяжка выражается свистом, но в таком случае достаточно просто перетянуть.

Процесс замены ремня своими руками

Чтобы произвести демонтаж ремня, понадобится доступ не только к верхней передней части автомобиля, но и к нижней. Потому, если установлена защита картера, понадобится снять ее. Некоторые мастера, для удобства, чтобы облегчить доступ к ремню, снимают и аккумулятор.

Получив доступ к необходимому элементу, осмотрите его. Если нет никаких визуально различимых повреждений на полотне, просто проверьте натяжение, возможно, оно ослабло. Это легко сделать, достаточно прижать ремень пальцами, сымитировав давление приблизительно в 10 кг, и уже по расстоянию прогиба сможете определить, в допустимом ли тонусе находится элемент. Предельные нормы в более узком месте – это 10-15 мм, а в тех, где пошире пространство между шкивами – 12-17 мм.

Снимать ремень со шкивов нужно только в случае полной замены, для перетягивания этого не нужно делать. В нижней части авто отверните на один оборот гайку, крепящую снизу генератор. В подкапотном пространстве ослабьте на несколько оборотов гайку верхнего крепления того же устройства. Ни в коем случае не выворачивайте полностью крепежные элементы, только ослабьте, пока те не начнут свободно поворачиваться.

Для снятия ремня вам понадобится немного прижать генератор к двигателю, но ни в коем случае не делайте это голыми руками. Потом снимите ремень. Начать нужно с самого верхнего шкива, а потом с остальных. Только в таком порядке получится легко извлечь элемент. На инжекторных моделях авто понадобится еще и снять датчик положения коленвала, иначе он помешает извлечению ремня.

Для регулировки натяжения полотна, поместите между движком и генератором запасенную ранее лопатку или плоскую часть лома, использовав как рычаг. Сместив таким образом генератор, не отпуская лопатку, а держа ее в таком положении, затяните гайки верхнего и нижнего креплений, после чего можете отпускать «рычаг». Будет легче если вам с этим кто-то поможет.

После проделанных манипуляций снова проверьте натяжение ремня по уже описанному ранее методу.

Чтобы надеть новый ремень, необходимо владеть знанием некоторых нюансов данного процесса. Например, один из важнейших моментов: надевать ремень нужно, начиная со шкива коленвала, потом на генераторный шкив, и лишь в завершение – на помповый.

Благодаря видеоинструкции вы можете более детально и наглядно узнать, как менять или перетягивать ремень генератора, если планируете это делать своими руками впервые.

Признаки поломки и уязвимые места

В любой конструкции натяжного ролика самым слабым местом является подшипник. На деталь воздействуют нагрузки с постоянным характером, вдобавок к чему свою лепту вносит перепад температур. В таких условиях поломка элемента может наблюдаться довольно часто.

Лада Гранта замена масла в двигателе

Коробка передач Лада Гранта

Рассмотрим подробнее перечень основных признаков, ввиду присутствия которых ролик можно считать неисправным:

• АКБ перестала получать полный заряд;
• энергоемкие токоприемники автомобиля начали проявлять нарушения в своем функционировании;
• характерный гул, доносящийся из района расположения генераторного узла;
• присутствие люфта во время работы ролика;
• рабочая поверхность ремня привода генераторной установки имеет следы неравномерного износа.

Ремонт и переборка генератора ВАЗ-2107 37.3701

В данном материале речь пойдет о том, как отремонтировать и перебрать генератор ваз-2107 марки 37.3701. Данный мануал подойдет практически ко всем классическим генераторам, Г-222 и другим. Принципы сборки и разборки у всех одинаковые. Главное при таких работах запастись качественным запасными частями, ибо самое сложное и трудоемкое тут — сам процесс работы, и поэтому обидно будет перебирать и разбирать генератор заново из за того что там через месяц зашумит подшипник или снова выгорит диодный мост. Нам в идеале понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник, можно обойтись и без него). Так же хорошо иметь под рукой щетку по металлу или щетки в виде насадок на дрель. Вобщем, поехали…

Итак сам генератор:

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста

Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца. Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост

Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент — запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Ну и вот генератор опять в сборе

Возникли вопросы? Айда на форум в клуб ваз классики, поможем чем сможем!

Проверка и регулировка натяжения ремня привода генератора

Недостаточное натяжение ремня генератора ухудшает подзарядку аккумуляторной батареи и ведет к повышенному износу ремня. При слишком сильном натяжении ремня генератора могут выйти из строя подшипники генератора и водяного насоса.

Так выглядит ремень привода генератора сверху справа из подкапотного пространства. Ремень 2 привода генератора установлен на шкивах генератора 1, водяного насоса 3 и коленчатого вала (на фото не виден).

ПРИМЕЧАНИЕ Проверка натяжения ремня привода генератора выполняется сверху в подкапотном пространстве.

Натяжение характеризуется величиной прогиба ремня генератора между шкивами насоса и коленчатого вала (прогиб В) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами. Прогиб А должен быть 10-15 мм, прогиб В -12-17 мм.

ПОЛЕЗНЫЙ СОВЕТ Удобнее проверять прогиб А.

Для регулировки натяжения и замены на автомобиле ВАЗ ремня генератора вам потребуются: ключи «на 17», «на 19», монтажная лопатка. Натяжение ремня регулируйте на автомобиле ВАЗ, установленном на подъемнике или смотровой канаве. Регулировка ремня осуществляется перемещением генератора относительно двигателя.

Схема проверки натяжения ремня привода генератора ВАЗ: 1 — шкив генератора; 2 — шкив насоса; 3 — шкив коленчатого вала.

1. Снимите грязезащитный щиток.

2. Снизу автомобиля ВАЗ ослабьте примерно на один оборот гайку нижнего крепления генератора.

3. Сверху автомобиля из подкапотного пространства ослабьте примерно на один оборот гайку крепления генератора к натяжной планке.

ПОЛЕЗНЫЕ СОВЕТЫ Для удобства доступа к гайке крепления генератора к натяжной планке снимите с автомобиля аккумулятор. Для отворачивания гайки крепления генератора к натяжной планке пользуйтесь головкой с карданным шарниром и удлинителем.

4. Для увеличения натяжения ремня переместите генератор от двигателя.

ПРЕДУПРЕЖДЕНИЕ Перемещая генератор для увеличения натяжения ремня, прикладывайте усилие только к корпусу генератора, размещая монтажную лопатку а между корпусом и двигателем.

5. Для уменьшения натяжения ремня переместите генератор к двигателю.

ПРИМЕЧАНИЕ Для уменьшения натяжения ремня перемещайте генератор руками.

6. Не меняя положения генератора, затяните гайку крепления генератора к натяжной планке и гайку нижнего крепления генератора.

7. Установите грязезащитный щиток в порядке, обратном снятию.

8. Для замены ремня генератора выполните пункты 1, 2 и 4 (с учетом рекомендаций к ним), предусмотренные для регулировки натяжения ремня генератора.

9. Снимите ремень генератора сначала со шкива насоса, затем со шкивов генератора и коленчатого вала.

10. Наденьте новый ремень генератора сначала на шкив коленчатого вала, затем на шкив генератора.

11. Наденьте новый ремень генератора на шкив насоса.

Если новый ремень генератора туго надевается на шкив насоса, а генератор при этом до упора сдвинут к двигателю, аккуратно проворачивайте шкив насоса рукой или медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.

12. Выполните пункты 3, 5-7 (с учетом рекомендаций к ним), предусмотренные для регулировки натяжения ремня генератора.

Регулятор напряжения генератора ВАЗ 2107 – неисправности, тесты + Видео

У вас не заряжается аккумулятор, а ночью при включенных фарах может и вовсе разряжаться? Знакомая история! Не исключено, что все дело в неисправном регуляторе напряжения генератора. Выяснить это можно, только проверив его.

Регулятор напряжения ВАЗ 2107 – назначение и первые признаки неисправности

Регулятор напряжения предназначен для автоматического поддержания силы тока такой величины, чтобы вырабатываемое генератором напряжение находилось в заданных определенных пределах, независимо от частоты вращения вала генератора (от оборотов мотора) и тока потребления электросети авто. В автомобилях ВАЗ 2107, как правило, на генераторе установлен электронный регулятор напряжения.

Крайне редко на некоторых моделях может попасться устройство старого образца – реле-регулятор. Они устанавливались на генераторы 37.3701, выпускавшиеся до 1996 г, и на Г-222. Сначала устройство проверяют на работающем автомобиле. Для этого необходим вольтметр с возможностью измерять напряжение постоянного тока. Прибор должен быть оснащен шкалой для значений до 15–30 В и иметь класс точности не ниже 1,0. После запуска двигателя ВАЗ 2107 ему дают поработать при включенных фарах 15 минут на средних оборотах.

Затем замеряют напряжение на выходе с генератора. Для этого положительным щупом прибора касаются клеммы «30» на генераторе, а отрицательным – массы (генератора или автомобиля – все равно, это одно и то же). Вольтметр должен показать напряжение в пределах 13,6–14,6 В. Если результат замера оказался выше или ниже указанного, и в работе автомобиля наблюдается систематический перезаряд или недозаряд аккумулятора, то, скорее всего, регулятор неисправен, и его надо менять.

Проверка снятого регулятора напряжения

Чтобы уточнить состояние регулятора, его необходимо снять. Устройство лучше тестировать в сборе со щетками и щеткодержателем. Это позволит сразу обнаружить:

• плохой контакт в соединении выводов щеткодержателя и регулятора напряжения;
• обрывы выводящих проводников щеток.

Электронные устройства выпускаются уже в сборе со щеткодержателем и щетками, неразъемными. Реле-регулятор надо будет подсоединить к снятым щеткам.

К щеткам устройства, снятого с генератора 37.3701, подсоединяют вольтметр или лампу на 12 В мощностью 1–3 Вт. Для регулятора от генератора Г-222 подключение делают к выводам «В» и «Ш». К выводам «Б», «В» (когда они есть) устройства подключают «плюс» источника питания, а к массе – «минус». Сначала подают напряжение 12–14 В, а после этого – 16–22 В. Признаком исправности устройства будет загорание лампы (отклонение стрелки вольтметра) в первом случае и погасание (обнуление вольтметра) – во втором.

Когда лампа светится в обоих случаях – это означает, что в устройстве пробой. Если в обоих случаях лампа не горит, то отсутствует контакт между выводами регулятора и щетками, или в устройстве имеется обрыв. Еще одной причиной неправильного регулирования напряжения может быть износ или заедание щеток. Они должны выступать из корпуса электронного устройства или щеточного узла реле-регуляторов не меньше, чем на 5 мм.

Замена регулятора напряжения ВАЗ 2107

Если регулятор неисправен, щетки выработались или заедают, то устройство необходимо менять. Ремонту оно не подлежит. Для реле-регулятора в случае неисправности щеток достаточно замены только одного щеточного узла. Обычно меняют на новый электронный, а можно поставить трехуровневый, типа 67.3702-02. Они обеспечивают лучшую, чем штатные регуляторы, стабилизацию напряжения, с учетом температуры окружающей среды и условий эксплуатации автомобиля.

Называют их трехуровневыми за заложенные в них 3 режима регулирования напряжения. Их выбор осуществляется вручную переключателем на регуляторе, который устанавливают отдельно от самого генератора в удобном защищенном месте. Устройство подсоединено к генератору проводами через щеточный узел, который поставляется в комплекте с регулятором.

Размеры ремня генератора ВАЗ 2110-215, Калина, Приора

Размеров генераторных ремней многовато, такое впечатление, что делали отдельный ремень под конкретную модель, но есть несколько размеров, которые наиболее часто используются и подходят ко всем моделям десятого семейства.

Начнем, пожалуй, с общей модели широкого многоручейного ремня, которая устанавливалась на моделях ВАЗ стандартной комплектности и первыми генераторами:

• Ваз 2108 – Ваз 2115 размер — 698 мм.

Модели без гидро усилителя руля и кондиционера:

• ВАЗ 2110 – ВАЗ 2112 размер — 742 мм.

Далее вариант Калина ВАЗ 1118:

• Без гидро усилителя руля и кондиционера Размер – 882 мм.

• С кондиционером размер – 1005 мм.

ВАЗ 2110 – ВАЗ 2112, а так же ВАЗ 1118 (Калина), ВАЗ 2170 (Приора) с гидро усилителем руля:

ВАЗ 2110 с кондиционером:

Это самые основные размеры, которые точно подойдут к той или иной марке.

Как произвести замену генератора на ВАЗ 2107

Замена генераторной установки требуется в тех случаях, когда устройство уже не вырабатывает необходимого количества тока для систем-потребителей. Самыми частыми причинами замены установки считаются следующие неисправности и поломки:

• сгоревшая обмотка;
• межвитковое короткое замыкание;
• деформация корпуса генератора;
• выработка ресурса.

Подготовка инструмента

Для демонтажа и последующего монтажа генератора на ВАЗ 2107 потребуется типовой набор инструментов, который обычно есть в гараже у каждого водителя:

• гаечный ключ на 10;
• гаечный ключ на 17;
• гаечный ключ на 19;
• монтировка или специальная лопатка для монтажных работ.

Иных приспособлений или приборов не потребуется.

Демонтажные работы

Удалять генератор с «семёрки» рекомендуется после того, как мотор остынет. Сразу после езды работать с автомобильными агрегатами не рекомендуется ввиду высоких температур и риска получения травм.

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Ход работ сводится к последовательному выполнению следующих действий:

1. Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
2. Гаечным ключом выкрутить гайку крепления до половины.
3. Открутить гайку на кронштейне, но не снимать её со шпильки.
4. Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
5. Убрать ремень с посадочных шкивов, удалить его из зоны работы.
6. Отсоединить все поступающие провода к корпусу генератора.
7. До конца открутить гайки крепления.
8. Потянуть генератор на себя и вытащить его из-под кузова.

Фотогалерея: основные этапы работы

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня

Проверка и регулировка натяжения ремня привода генератора

Проверка и регулировка натяжения ремня привода генератора

Руководство по ремонту и эксплуатации — Электрооборудование ВАЗ-2101 — ВАЗ-2107 — Проверка и регулировка натяжения ремня привода генератораПроверка и регулировка натяжения ремня привода генератора и его замена Недостаточное натяжение ремня генератора ухудшает подзарядку аккумуляторной батареи и ведет к повышенному износу ремня. При слишком сильном натяжении ремня генератора могут выйти из строя подшипники генератора и водяного насоса.

Так выглядит ремень привода генератора сверху справа из подкапотного пространства. Ремень 2 привода генератора установлен на шкивах генератора 1, водяного насоса 3 и коленчатого вала (на фото не виден).

ПРИМЕЧАНИЕ Проверка натяжения ремня привода генератора выполняется сверху в подкапотном пространстве.

Натяжение характеризуется величиной прогиба ремня генератора между шкивами насоса и коленчатого вала (прогиб В) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами. Прогиб А должен быть 10-15 мм, прогиб В -12-17 мм.

ПОЛЕЗНЫЙ СОВЕТ Удобнее проверять прогиб А.

Для регулировки натяжения и замены на автомобиле ВАЗ ремня генератора вам потребуются: ключи «на 17», «на 19», монтажная лопатка. Натяжение ремня регулируйте на автомобиле ВАЗ, установленном на подъемнике или смотровой канаве. Регулировка ремня осуществляется перемещением генератора относительно двигателя.

Схема проверки натяжения ремня привода генератора ВАЗ: 1 — шкив генератора; 2 — шкив насоса; 3 — шкив коленчатого вала.

1. Снимите грязезащитный щиток.

2. Снизу автомобиля ВАЗ ослабьте примерно на один оборот гайку нижнего крепления генератора.

3. Сверху автомобиля из подкапотного пространства ослабьте примерно на один оборот гайку крепления генератора к натяжной планке.

ПОЛЕЗНЫЕ СОВЕТЫ Для удобства доступа к гайке крепления генератора к натяжной планке снимите с автомобиля аккумулятор. Для отворачивания гайки крепления генератора к натяжной планке пользуйтесь головкой с карданным шарниром и удлинителем.

4. Для увеличения натяжения ремня переместите генератор от двигателя.

ПРЕДУПРЕЖДЕНИЕ Перемещая генератор для увеличения натяжения ремня, прикладывайте усилие только к корпусу генератора, размещая монтажную лопатку а между корпусом и двигателем.

5. Для уменьшения натяжения ремня переместите генератор к двигателю.

ПРИМЕЧАНИЕ Для уменьшения натяжения ремня перемещайте генератор руками.

6. Не меняя положения генератора, затяните гайку крепления генератора к натяжной планке и гайку нижнего крепления генератора.

ПРИМЕЧАНИЕ Моменты затяжки: — гайки крепления генератора к натяжной планке 28,08-45,3 Н•м (2,9-4,6 кгс•м); — гайки нижнего крепления генератора 57,3-72 Н•м (5,95-7,35 кгс•м).

7. Установите грязезащитный щиток в порядке, обратном снятию.

8. Для замены ремня генератора выполните пункты 1, 2 и 4 (с учетом рекомендаций к ним), предусмотренные для регулировки натяжения ремня генератора.

9. Снимите ремень генератора сначала со шкива насоса, затем со шкивов генератора и коленчатого вала.

10. Наденьте новый ремень генератора сначала на шкив коленчатого вала, затем на шкив генератора.

11. Наденьте новый ремень генератора на шкив насоса.

Если новый ремень генератора туго надевается на шкив насоса, а генератор при этом до упора сдвинут к двигателю, аккуратно проворачивайте шкив насоса рукой или медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.

12. Выполните пункты 3, 5-7 (с учетом рекомендаций к ним), предусмотренные для регулировки натяжения ремня генератора.
