HT73XX — низкопотребляющие линейные стабилизаторы

HT73XX — семейство трех выводных низкопотребляющих КМОП стабилизаторов с высоким максимально допустимым входным напряжением. Приборы имеют типовой ток покоя всего 4 мкА, а максимально допустимое входное напряжение 12 В. Даже при большом выходном токе приборы обеспечивают малое падение выходного напряжения.

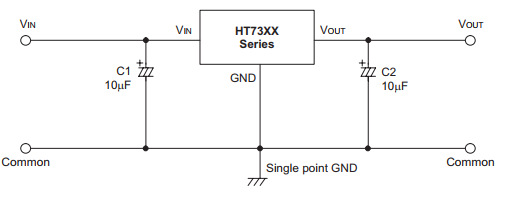

HT73XX состоят из высокоточного источника опорного напряжения, схемы коррекции и ограничителя выходного тока. Они доступны в модификациях с установленным при производстве выходным напряжением в пределах от 1.8 к 5.0 В. КМОП технология изготовления стабилизаторов гарантирует низкое падение выходного напряжения и сверхмалый ток потребления. Несмотря на то, что приборы разработаны как стабилизаторы с фиксированным выходным напряжением, вместе с дополнительными компонентами на их основе можно изготовить регулируемые источники напряжения и тока.

• Сверхнизкий ток покоя: 4 мкА
• Большое максимально допустимое входное напряжение: до 12 В

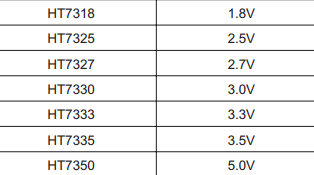

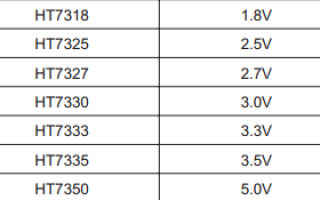

• Модификации с выходным напряжением 1.8, 2.5, 2.7, 3.0, 3.3, 3.5 или 5.0 В
• Точность стабилизации выходного напряжения: ±3 %
• Максимальный выходной ток: 250 мА
• Низкое падение выходного напряжения
• Низкий температурный коэффициент

• Устройства с автономным питанием
• Стабилизатор напряжения питания микропроцессора
• Стабилизатор напряжения питания сетевых карт
• Связная аппаратура
• Аудио/видео аппаратура

HT73xx.pd. По материалам сайта

Смотрите также последние радиоэлектронные схемы

Импульсный преобразователь MP1484 имеет встроенные MOSFET транзисторы способные обеспечить ток нагрузки до 3 А в широком диапазоне входного напряжения, от 4,75 В до 18 В. Технические характеристики MP1484: Входное напряжение 4,75 В — 18 В Выходное напряжение 0,925 В — 17 В Номинальный выходной ток 1,8 А Максимальный выходной ток 3 А Сопротивление канала MOSFET […]

Источник питания (импульсный преобразователь) собран на ИМС TOP256EN. Схема источника питания имеет минимальный набор элементов и после сборки в настройке не нуждается. Источник питания имеет защиту от перегрузки, КЗ выхода. Выходное напряжение источника питания 30 В с максимальным током нагрузки 2 А. Фактическое выходное напряжение может отличаться от заявленных, может бить ниже заявленного при токе […]

Источник питания (импульсный преобразователь) собран на ИМС TOP255EN. Схема источника питания имеет минимальный набор элементов и после сборки в настройке не нуждается. Источник питания имеет защиту от перегрузки, КЗ выхода. Выходное напряжение источника питания 24 В с максимальным током нагрузки 2 А. После сборки источника питания фактическое выходное напряжение может отличаться от заявленных на 5-10%, […]

Дисплей 0.96 I2C 128X64 OLED на контроллере SSD1306 имеет разрешение 128х64 пиксел и подключается к микроконтроллеру по интерфейсу I2C. Параметры дисплея SSD1306: Технология дисплея: OLED Разрешение дисплея: 128 на 64 точки Диагональ дисплея: 0,96 дюйма Угол обзора: 160° Напряжение питания: 2.8 В

5.5 В Мощность: 0,08 Вт Габариты: 27.3 мм х 27.8 мм х […]

Источник питания (импульсный преобразователь) собран на ИМС TOP255EN. Схема источника питания имеет минимальный набор элементов и после сборки в настройке не нуждается. Источник питания имеет защиту от перегрузки, КЗ выхода. Выходное напряжение источника питания 12 В с максимальным током нагрузки 2 А, и 5 В с максимальным током нагрузки 0,5 А. Фактическое выходное напряжение может […]

Источник питания (импульсный преобразователь) собран на ИМС LNK625PG. Схема источника питания имеет минимальный набор элементов и после сборки в настройке не нуждается. Источник питания имеет защиту от перегрузки, КЗ выхода, обладает высокой стабильность выходного напряжения. Для ИМС LNK625PG под выводами 5,6,7,8 на печатной плате необходимо сделать площадку (теплоотвод) площадью не менее 52 мм. Импульсный трансформатор […]

Ранее в http://rcl-radio.ru/?p=80541 рассматривался пример создания регулятора громкости на аудиопроцессоре PT2258 с использованием четырех разрядного семисегментного индикатора. На этой странице аналогичный проект, но в нем будет использован индикатор LCD2004 c модулем I2C. ИМС PT2258 — шести канальный регулятор громкости с микроконтроллерным управлением. Управление PT2258 осуществляется при помощи шины I2C. Регулятор громкости обладает низким уровнем шума […]

На ИМС TDA7050 можно собрать простой усилитель для наушников. Схема усилителя на TDA7050 практически не содержит внешних элементов, проста в сборке и в настройке не нуждается. Диапазон питания усилителя от 1,6 до 6 В (3-4 В рекомендуемое). Выходная мощность в стерео варианте 2*75 мВт и в мостовом варианте включения 150 мВт. Сопротивление нагрузки в стерео варианте усилителя […]

На рисунке показана схема простого преобразователя на ИМС LM2586. Основные характеристики DC-DC интегрального преобразователя LM2586: Входное напряжение от 4 до 40 В Выходное напряжение от 1,23 до 60 В Частота преобразования 75 … 125 кГц Собственный ток потребления не более 11 мА Максимальный выходной ток 3 А Схема содержит минимальный набор внешних элементов, ИМС LM2586 необходимо установить на […]

На рисунке показана схема усилителя собранного на ИМС LM2877. Усилитель имеет минимальное кол-во внешних элементов, после сборки в настройке не нуждается. Основные технические характеристики усилителя на LM2877: Напряжение питания 6 … 24 В (однополярное) или ±3 … 12 В (двухполярное) Выходная мощность 4 … 4,5 Вт на канал при напряжении питания 20 В и сопротивлении нагрузки 8 […]

Книги по электронике

В учебном пособии дается описание профессиональных компетенций слесаря-электрика по специальности 13.02.11 “Техническое обслуживание и эксплуатация электрического и электромеханического оборудования (по отраслям)” в соответствии с ФГОС среднего профессионального образования. Рассматриваются 6 компетенций, начиная от производства подготовительных работ по подготовке электрооборудования.

В учебном пособии приведены общие сведения о материалах, инструменте, приспособлениях и механизмах, используемых электромонтажниками и электромонтерами в процессе работ. Даны некоторые технические характеристики важнейших электроустановок. Рассмотрены.

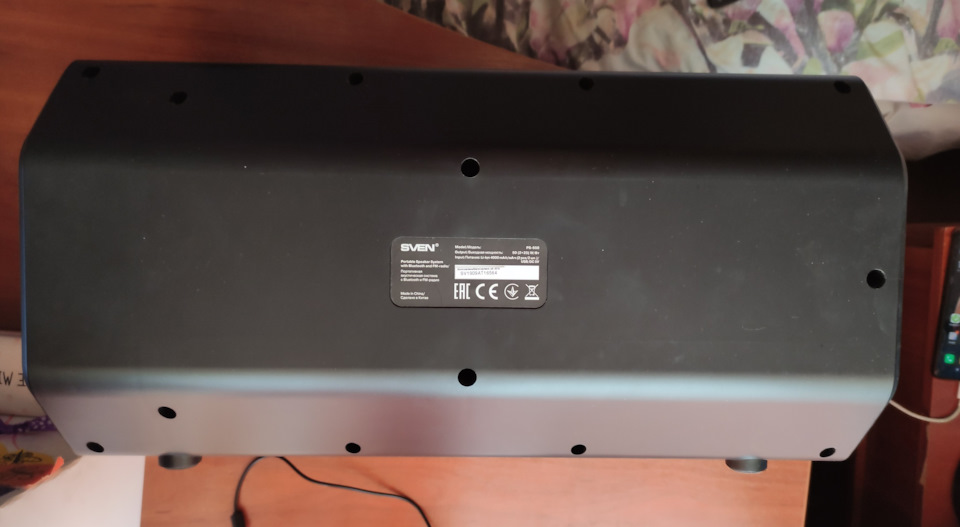

Sven ps-650 bluetooth колонка — небольшой ремонт

Я не ремонтник, не специалист по радиоэлектронике. Поискал инфо по данному вопросу на просторах интерната. Часто виновником данный проблемы оказывается неисправность регулятора напряжения. Разобрал девайс. Нужна длинная отвертка.

Находим регулятор на плате,

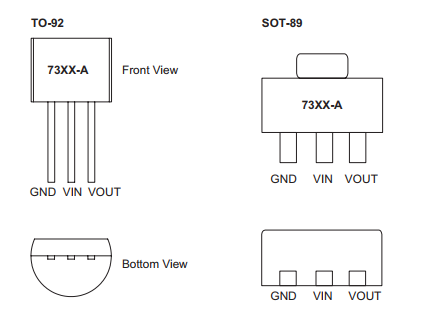

Картинка из datasheet (7350-A)

Стабилизаторы отличаются расположением выводов, исправляем ситуацию

Перекрещиваем VIN и GROUND. Хорошо, что 7850 выводы достаточный длины

Выпаял конденсатор, узковато.

TDA2051V аналог LM3875T/NOPB и TDA7350A

**DESCRIPTION** The TDA 2051 is a monolithic integrated circuit in Pentawatt package, intended for use as an audio class AB amplifier. Thanks to its high power capability the TDA2051 is able to provide up to 40W typ. into 4 ohm load @ THD = 10%, VS = ±18V, f = 1KHz and up to 33W into 8ohm load @ THD = 10%, VS = ±22V, f = 1KHz. Moreover, the TDA 2051 delivers typically 60W music power into 4 ohm load over 1 sec at VS=22.5V, f = 1KHz. HIGH OUTPUT POWER(60W/4Ω MUSIC POWER IEC 268.3 RULES) HIGH OPERATING SUPPLY VOLTAGE(±25V) SINGLE OR SPLIT SUPPLY OPERATIONS VERY LOW DISTORTION SHORT CIRCUIT PROTECTION (OUT TO GND) THERMAL SHUTDOWN

TDA7350A Обзор

Description The TDA7350A is a new technology class AB Audio Power Amplifier in the Multiwatt® package designed for car radio applications. Thanks to the fully complementary PNP/NPN output configuration the high power performance of the TDA7350A is obtained without bootstrap capacitors. A delayed turn-on mute circuit eliminates audible on/off noise, and a novel short circuit protection system prevents spurious intervention with highly inductive loads. General Features ■ VERY FEW EXTERNAL COMPONENTS ■ NO BOUCHEROT CELLS ■ NO BOOSTRAP CAPACITORS ■ HIGH OUTPUT POWER ■ NO SWITCH ON/OFF NOISE ■ VERY LOW STAND-BY CURRENT ■ FIXED GAIN (30dB STEREO) ■ PROGRAMMABLE TURN-ON DELAY PROTECTIONS ■ OUTPUT AC-DC SHORT CIRCUIT TO GROUND AND TO SUPPLY VOLTAGE ■ VERY INDUCTIVE LOADS ■ LOUDSPEAKER PROTECTION ■ OVERRATING CHIP TEMPERATURE ■ LOAD DUMP VOLTAGE ■ FORTUITOUS OPEN GROUND ■ ESD

7350 a стабилизатор чем заменить

Нет, не нужно его питать от 3х баночной батарей-все линейные регули преврашают лишнее в тепло-не ломайте хороший регуль, купите просто 2х баночную батарею…или если силовая 3 банки-подайте на регуль питание от 2х банок (с балансирного разъёма)

Всё-таки это регулятор с выходным транзистором в линейном режиме.

Т.к. регулятор всё-таки импульсный, в тепло он почти ничего не превращает, но шумит — как обычный BEC, только за необычные “HighEnd” деньги 😉

Строго говоря в документации величина входного напряжения в 12В на данный стаб указана как максимальная, т.е. повидимому этот элемент и является ограничивающим фактором. Т.е. конструктора просто взяли и отступили вниз от предельного значения на

20% и этим перестраховались. Т.е. для подключения на большее напряжение достаточно будет применить какую-нить КРЕН-ку для питания микроконтроллера (тоже кстати вопрос, зачем они туда его впихнули?) ну и соответственно увеличить площадь теплоотвода от выходных транзисторов.

тоже кстати вопрос, зачем они туда его впихнули?

Вообще, при выборе питания для самолета, конкретно это устройство я отмел в сторону, посмотрите повнимательнее описалово — в нем до кучи есть защита от перегрева, т.е. если нагреется — просто вырубится. Соответственно все ухищрения с повышением надежности теряют смысл(по крайней мере я его не уловил).

ЗАМЕНА ЛИНЕЙНЫХ СТАБИЛИЗАТОРОВ

Очень часто необходимо иметь в схемах стабильный источник питания + 5 В или + 3,3 В, поэтому решено сделать что-то, что заменит типичные линейные стабилизаторы 78xx + 5 В и + 3,3 В, которые крайне малоэффективны по современным меркам.

Требования к стабилизатору

1. размер преобразователя не больше типичного 7805
2. выводы соответствовали стабилизаторам 78хх
3. возможность заменить 7805 новым стабилизатором там, где это необходимо
4. работа в широком диапазоне входного напряжения от + 8 В до + 24 В

Так как это по-сути конвертер DC-DC, удалось добиться потрясающих результатов с точки зрения качества работы. Всем известно, что микросхемы 7805 неслабо нагреваются, даже когда через них протекает только 100 мА тока. И несмотря на то что существуют версии для 1 А, попытка пропустить даже 600 мА через 7805 приводит к тому, что без радиатора чип почти плавится — становится слишком горячим. Это конечно может быть сведено к минимуму — но придётся ставить гигантский радиатор.

В общем, почти все любят использовать 7805, а потом большинство тут и там жалуются, что схема нагревается, что она поднимает температуру в корпусе, а это действительно вызывает затраты.

Замена линейного стабилизатора на инвертор

Представленный здесь преобразователь полностью заменяет ЛМ-ку и имеет дополнительные преимущества:

• Теоретически КПД по току 3 А, но практически при таких небольших размерах удалось достичь 1,8 А.
• при 800 мА у преобразователя едва заметны нагрев.
• при токе 1,2 А он начинает заметно нагреваться, но все равно работает хорошо и не требует радиатора.
• Выше 1,2 А становится горячим, но все еще работает не сгорая.
• Использовался один джампер, благодаря которому нет проблем с двумя разными напряжениями: + 5 В и + 3,3 В.
• Размеры всего на несколько миллиметров больше чем у обычной 7805, поэтому можете свободно заменить стабилизатор 7805 везде с такой эффективностью тока.
• Получить другое напряжение, например, + 2,5 В или + 4,5 В не проблема — изменяем только резисторный делитель на печатной плате.
• Величины входного напряжения от 8 В до 24 В.
• Расстояние между выводами является стандартным — 2,54 мм.

Все сделано по технологии SMD, и элементы имеют в большинстве типоразмеры 0603. Только входной конденсатор и диод Шоттки немного больше, а также дроссель.

Различные самодельные схемы, в том числе с микроконтроллерами уже работают с этим БП. В целом всё работает отлично. Инвертор тут построен на чипе A8498. Он выходит немного дороже, чем 7805, но с учетом всех преимуществ, которые описаны выше, и недостатков стабилизатора 78xx — смысл в замене однозначно есть.

Не даём печатную плату и схему, потому что ничего особенного тут нет — все практически так же, как в примечании даташита PDF к A8498:

В тех случаях, когда для получения напряжения от +5 В требуется 3,3 В, очевидно лучше использовать стабилизатор LDO. Поскольку будет небольшое падение напряжения и нагрев практически не произойдет.

Этот преобразователь должен стать универсальным способом создания прототипа различных систем, в которых часто требуется несколько отдельных напряжений, а входное напряжение обычно находится между 8 В и 40 В.

В примечании к этой м/с говорится, что диапазон входного напряжения составляет от 8 В до 50 В. Конечно провели и такие тесты, он работал спокойно при входном напряжении 40 В.
