Доработка советских радиоприемников для приема радиовещательных станций FM-диапазона (88…108 МГц)
Он у меня давным-давно был перестроен, но читатель Дмитрий подбросил пару идей, и я решил проверить, могу ли сделать ещё лучше.
Могу. Поэтому почти полностью переписал статью об «УКВ-2-08С». Если очень вкратце, то:

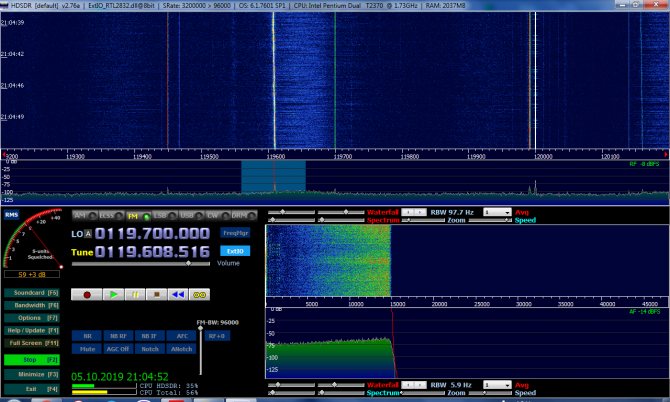

1. Увидел на SDR-приёмнике, что гетеродин перестраивается от 97,85 МГц до 122,47 МГц (это даёт принимаемый диапазон 87,15 — 111,77 МГц — чуть шире, чем надо). У кого нет SDR-приёмника — могут выставить радио в телефоне на приём частоты 98,2 МГц, и вращать гетеродинную катушку L3 до появления тишины на этой частоте. «ВЭФ» при этом будет принимать 87,5 МГц.
2. Покрутив гетеродин, лишний раз убедился, что «зеркалка» от 107,7 МГц — по-прежнему 86,3 МГц. Поэтому спрятал её куда-то за цифру «10» на шкале.
3. Первые два «ВЭФа» я перестраивал вообще на слух, дальше придумал подключать светодиод к 14-й ноге микросхемы К174ХА6 из блока ДЧМ, и судить о правильности настройки по его яркости.
Ещё один шаг от органолептического метода к полноценным измерениям. Теперь вместо яркости светодиода — напряжение в конкретных числах.

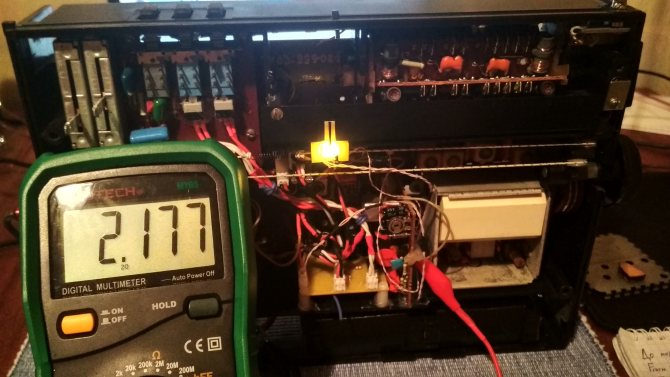

Вращением сердечника L2 добиваемся наибольшего напряжения в положении «около 87 МГц», а ротором подстроечного конденсатора C8 — в положении «около 108 МГц». Повторяем это несколько раз.
4. Сердечником L1 настраиваем входной контур на середину диапазона.
Иными словами — добиваемся наибольшего напряжения в положении «около 100 МГц».
5. Если напряжение по-прежнему невысоко, и приём не радует — есть катушка L4 , которая отвечает за уровень сигнала с блока УКВ на блок ДЧМ. Можно его повысить, однако при слишком мощном сигнале могут пролезать ранее незаметные шумы и «зеркалки».
Читайте также:
В итоге вышло так, что:

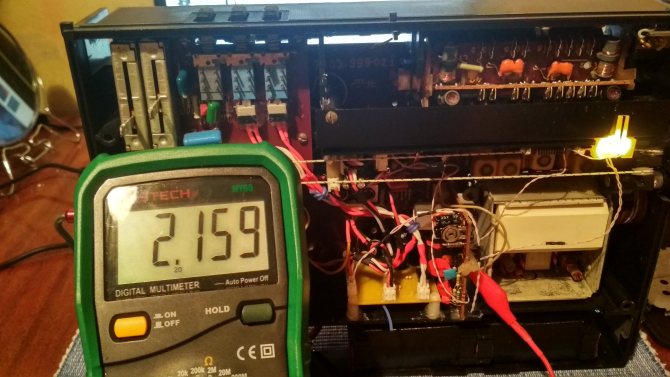

До перестройки: U = 1,51 В @ 87,5 МГц U = 2,02 В @ 100,5 МГц U = 2,07 В @ 107,7 МГц

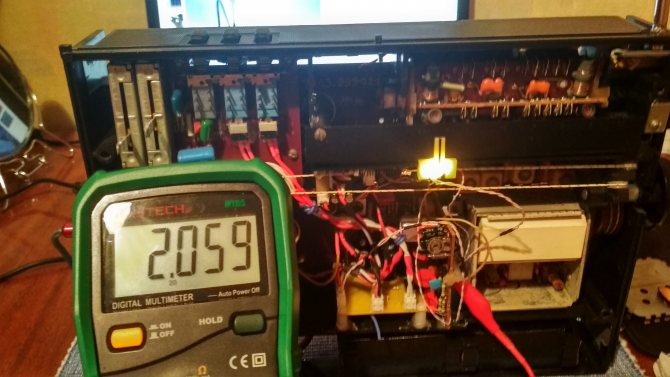

После перестройки: U = 2,20 В @ 87,5 МГц U = 2,06 В @ 100,5 МГц U = 2,23 В @ 107,7 МГц
В результате — «ВЭФ» стал намного увереннее принимать станции из нижней части FM-диапазона
Всё это — без хитрых приборов (так как SDR-приёмник вообще не обязателен), важно только знать принцип работы супергетеродина
Наконец-то разобрался, что делают эти лепестки возле разъёма на динамик, и к которым есть доступ через заднюю крышку приёмника. При замыкании чем-то металлическим — выключают БШН. Наверное, было нужно при наладке на заводе.
Радио-как хобби

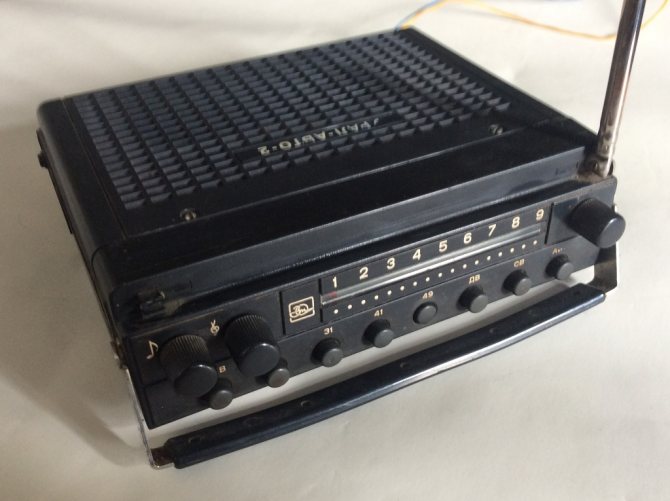

Принесли старенький радиовещательный автомобильный радиоприемник Урал-авто-2 с просьбой перестроить диапазон УКВ советского еще стандарта 66-73 МГц, на FM диапазон 88-108 МГц.
Приемник был 1988 года выпуска, довольно потрепанный жизнью, с небольшими повреждениями корпуса. Но внутри всё было в первозданном виде, нигде ничего не тронуто, без следов коррозии и прочего.
-
Читайте также:
Приемник оказался полностью исправным, работал на всех диапазонах. Только сильно уж хрипел-скрипел регулятор громкости, поэтому его я заменил до начала работ по блоку УКВ.
Для дальнейшей работы нужно было найти принципиальную схему. И здесь пришлось немного потратить времени на поиски.

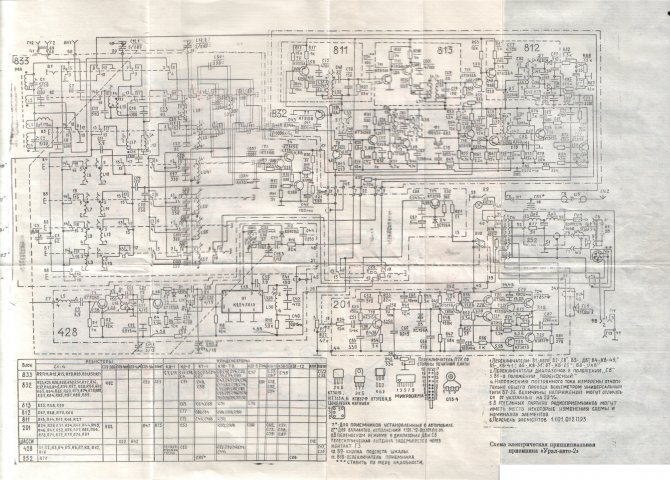

Дело в том, что первые попавшиеся в сети схемы этого приемника относились к ранним выпускам-примерно 70-х годов прошлого столетия.
Сравнение этих схем с фактической схемой экземпляра Урал-авто-2, который поступил мне на переделку, показало очень значительное отличие именно по блоку УКВ. Так, была изменена входная цепь, вместо германиевых транзисторов ГТ322 были установлены кремниевые КТ3126. Гетеродин и смеситель были собраны на микросхеме К224ХА1 ( в более старых версиях была К2ЖА242-это одно и то же)
Также в моем случае была изменена схема обвязки гетеродина. А кроме того, в последних моделях Урал-авто-2 ( в том числе, и в моем экземпляре) был использован совершенно другой УНЧ с выходными транзисторами КТ837Ф вместо П213Б, как в ранних моделях.
Нашлась в сети схема и поздних выпусков этого приемника, она практически полностью соответствует приемнику, который я собрался дорабатывать, за исключением входной цепи УКВ блока-здесь опять было несоответствие.
Далее об этом будет рассказано более подробно.
Описание работ по перестройке блока УКВ на FM диапазон.

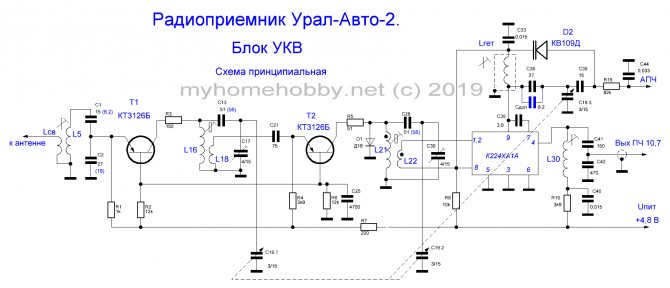

Схема, с которой я работал выложена здесь-
-
Читайте также:
Поскольку все найденные в сети варианты схем этого приемника имеют очень низкое качество, подготовил схему блока УКВ в sPlane’е:
Нумерация деталей на схеме соответствует заводской, за исключением входного контура, поскольку именно такой вариант я не встретил ни на одной заводской принципиальной схеме.

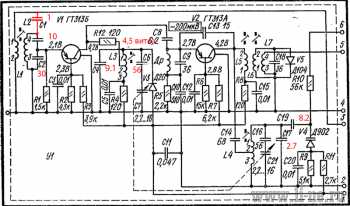

На схеме возле обозначений конденсаторов С1, С2, С13, С28 синим цветом указаны новые значения емкостей. Также обозначен конденсатор Сдоп, включенный параллельно конденсатору С36.
Итак, приступаем к переделке блока УКВ.
Для того, чтобы приемник работал в диапазоне 88-108 Мгц необходимо перестроить входную цепь ( катушка L5, конденсаторы С1С2), контуры в коллекторных цепях транзисторов Т1 и Т2 и изменить частоту гетеродина путем изменения номиналов частотозадающих элементов.
К слову, в сети есть уже не одно описание перестройки блока УКВ этого приемника, но в них авторы почему-то умалчивают о необходимости перестройки и входного контура, кроме всего прочего.
Катушка входного контура L5 была полностью залита парафином, и мне ну очень не захотелось всё это расковыривать. Поэтому решил для перестройки входного контура на середину FM участка (примерно 100 МГц) изменить номиналы конденсаторов С1 и С2 ( см. схему выше)
Вместо конденсатора С1 емкостью 15 пФ установил 8,2 пФ. Вместо конденсатора С2 емкостью 27 пФ установил 18 пФ. Проверил настройку входного контура измерителем АЧХ Х1-48-пришлось всего лишь немного подкрутить подстроечник катушки L5, и контур настроился на частоту около 100 МГц.
-
Читайте также:
С катушками L16 и L21 дело оказалось сложнее. Обе эти катушки имеют по 10 витков провода. Оставил по 5 витков. Причем, если катушку L16 получилось отмотать без выпайки оной, то доступ к катушке L21 очень затруднен, поэтому, пришлось её выпаять с платы.
Как оказалось, ничего сложного в этом не было.
На обоих катушках отматывал намотку, начиная с верхнего конца.
FM диапазон намного шире чем бывший советский УКВ диапазон 66-73 МГц. И хотя я не собирался перекрывать весь FM участок 88-108 МГц, все же необходимо было увеличить диапазон перестройки резонансных контуров к коллекторных цепях усилителей ВЧ на транзисторах Т1 и Т2. Эти контуры перестраиваются секциями переменного конденсатора С19.1 и С19.2 соответственно. Для увеличения диапазона перестройки немного увеличил емкости растягивающих конденсаторов С13 и С28- вместо 51 пФ поставил 56 пФ.
Опять же с помощью Х1-48 проверил что получилось. А получилось вполне нормально, немного подстроил контуры подстроечными конденсаторами С17 и С30. Диапазон перестройки получился примерно 93-108 МГц.

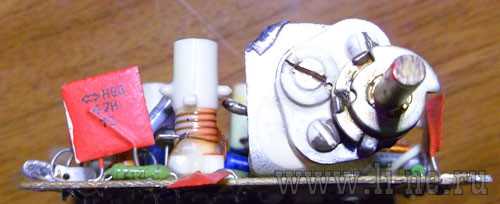

Сложнее всего оказалось с гетеродином. Катушка гетеродина Lгет была выпаяна для переделки. Она имела 6 витков провода. Сердечник катушки гетеродина был залит парафином и так прикипел за 30 лет, что пришлось его просто высверливать. Как оказалось, всё это я делал зря-не нашлось в запасах подходящего по диаметру подстроечного сердечника.

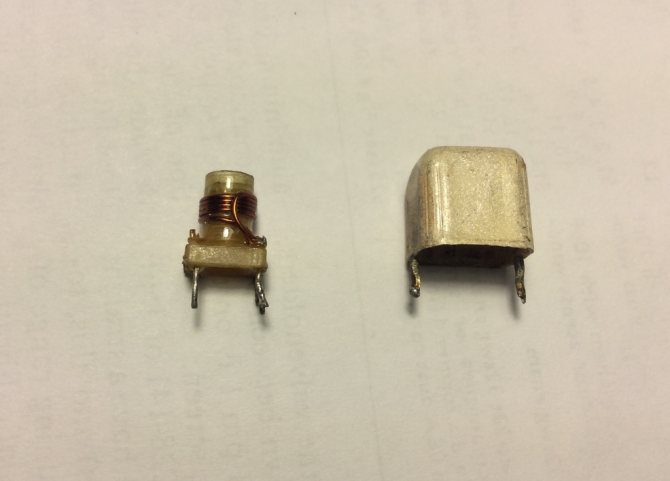

Пришлось взамен подобрать готовую катушку от промышленной аппаратуры.
Она не совсем подошла по выводам, но эта проблема решилась быстро-просто откусил два неиспользуемых вывода каркаса.
Эта новая катушка имеет диаметр 5 мм и содержит 5 витков провода, и оснащена подстроечным сердечником из карбонильного железа. К тому же помещена в посеребренный экран. Вся эта конструкция спокойно вместилась на место старой гетеродинной катушки.
Для расширения диапазона перестройки гетеродина параллельно конденсатору С36 снизу платы запаял небольшой керамический конденсатор емкостью 8,2 пФ.
После включения приемника просто подстроил сердечник катушки Lгет, чтобы попасть в наиболее насыщенный станциями участок FM диапазона. При этом ориентировался на работающий рядом FM тюнер.
Вот, собственно, и вся переделка блока УКВ приемника Урал-Авто-2. Фактически, теперь приемник стал принимать станции в участке 94….106 МГц. Можно было бы еще расширить, но на этом я и остановился.

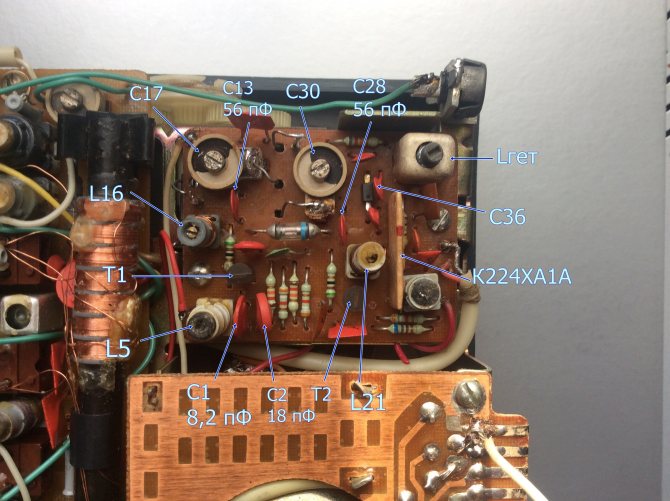

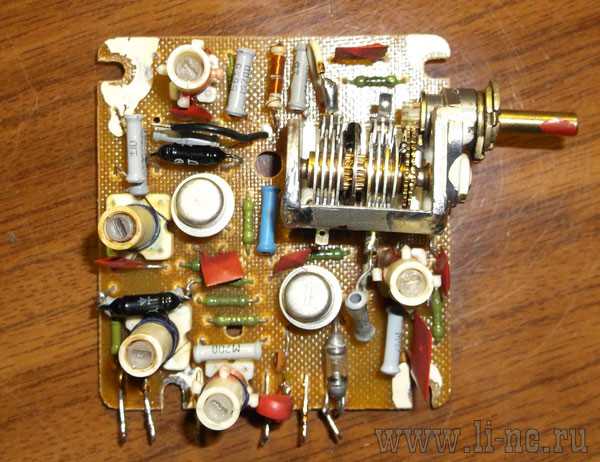

На фото ниже показан блок УКВ с указанием вновь установленных конденсаторов, а также основных узлов.
Короткое видео с пояснением процесса перестройки/переделки:
Перестройка блока УКВ 2-2-Е с УКВ (советский диапазон) на FM
Принципиальные схемы atx
Схема блока УКВ-2-01С
Работать с этим блоком одно удовольствие. Это однозначно самый легко перестраиваемый на FM блок укв.Секрет кроется низкой селективности полосатых фильтров, приёмник принимает фм станции даже если перестроить только гетеродин, можно обойтись без частотомера. Отматывать требуется только одну катушку. Но главное я такой уже перестраивал.Здесь, слава богу, стоит обычный КПЕ, параметры которого точно известны, значит можно делать нормальный расчёт с абсолютными значениями, а не относительный пересчёт имеющихся номиналов, дающий крайне приблизительные значения. Пока свежо предание надо записать.
Последовательный растягивающий конденсатор остаётся штатным, при этом диапазон будет шире чем нужно. Уменьшение его ёмкости нецелесообразно, ведь он растягивает только самую нижнюю часть диапазона, промежуток шкалы занимаемый каждой станцией (кроме самых нижних) при этом заметно не увеличится, а настройка усложнится.С 56 пф КПЕ перестраивается в пределах 2.11-12.44 пф. Перестройка 10.33 пф. Катушка гетеродина имеет индуктивность 0.095 мкгн, замечательно, не нужно отматывать.
На частоте 118.7 мгц нужен конденсатор 18.9 пф. Проверяем нижнюю границу 18,9+10,33=29,23 пф, с такой ёмкостью она будет 95.5 мгц.
Добавочная ёмкость требуется 18.9-2.11= 16.79 пф.В добавочную ёмкость входят все ёмкости подключаемые параллельно катушкам, в том числе межвитковые и переходов. Поэтому фактические номиналы конденсаторов просто подбираются из стандартного ряда.
Растягивающий конденсатор контура полосового фильтра будет 56 пф как и в гетеродине для получения аналогичной кривой перестройки. Увеличение ёмкости для большей перестройки положительного эффекта не даёт. Контур строится только на половине диапазона из-за разной нелинейности.
Синхронности настройки добиваются выбором индуктивности фильтра исходя из перекрытия по ёмкости.
Для расчёта индуктивности полосового фильтра уменьшаем с некоторым шагом общую ёмкость контура и подставляем её в калькулятор.Например возьмём 17.5 пф, на 108 мгц нужна индуктивность 0.1241 мкгн17.5+10.33=27.7пф, нижняя граница 85.8 мгц, то что нужно.
Требуемое отношение индуктивностей составляет составляет около 1.3, и на практике для пересчёта аналогичных блоков достаточно просто умножить на этот коэффициент индуктивность гетеродинной катушки.
После смотки витка катушка имеет 4.5 витка 0.12 мкгн при выведенном сердечнике, достаточно неплохо, но меньше чем надо, фильтр будет чуть отставать. Так даже лучше, а то слишком легко выходит, начинают одолевать нехорошие предчувствия. Достичь требуемого номинала часто не удаётся из-за конструктивных ограничений.
С входным контуром всё просто. Индуктивность 0.3 мкгн. Нужна ёмкость 8.5 пф. Последовательное соединение удобно считать подобными калькуляторами. Выбираем 10 и 30 пф, остальное настроится сердечником.
Между катушкой связи и антенным контуром включается С 1пф для увеличения чувствительности.
Для настройки к входу блока УКВ 2-2-Е подключается длинная антенна. После чего подстройкой L4 добиваются чтобы в диапазон влезли все станции.
Поскольку подстроечных конденсаторов всё равно нет, контура полосовых фильтров L2 L3 достаточно настроить сердечниками по максимуму отклонения стрелки индикатора
Показателем правильности настройки служит равномерная чувствительность по всему диапазону и отсутствие побочного приёма мощных радиостанций далеко от их фактического расположения на шкале, если это происходит, L3 настроен совсем не туда.
Блок УКВ-2 на удивление хорошо работает на ФМ, не смотря на такой простой блок укв с посредственными параметрами. АПЧ без преувеличения отличная, гетеродин фактически переключается между станциями без шумов и промежутков.
В статье о «VEF 214» я поднимал вопросы о супергетеродинном приеме и перестройке блока «УКВ-2-08 С» на FM-диапазон, но они терялись в длинной «простыне» текста. Поэтому вывел всё в отдельную запись.
С дополнениями от 05.10.19. Спасибо читателю Дмитрию за интересные вопросы! Методика подходит для VEF 214, VEF 216, VEF 222.
Прежде чем начать. Неперестроенный «ВЭФ» своим УКВ (66 — 74 МГц) вполне сносно может ловить мощные станции из нижней части FM-диапазона (87,4 — 95,4 МГц). Чаще всего это мешает, но иногда может и помочь. Например, можно вещать FM-трансмиттером на частоте 92 МГц, а «ВЭФ» настроить на 70,6 МГц. О том, почему это так. Для тех, кто не хочет вникать — просто запомните слова «зеркальный канал».

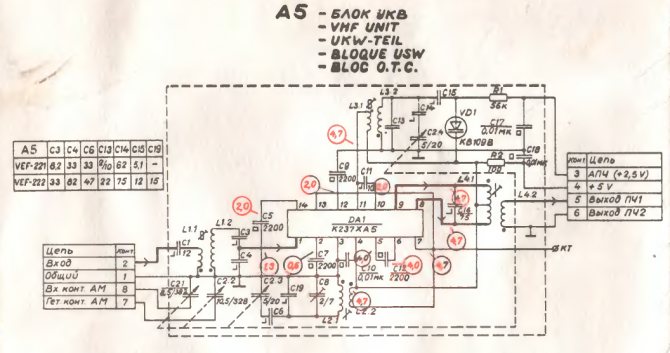

Схема блока УКВ. Нас интересует строка «VEF 221» — он был с FM-диапазоном. Первым делом — меняем конденсаторы по таблице.

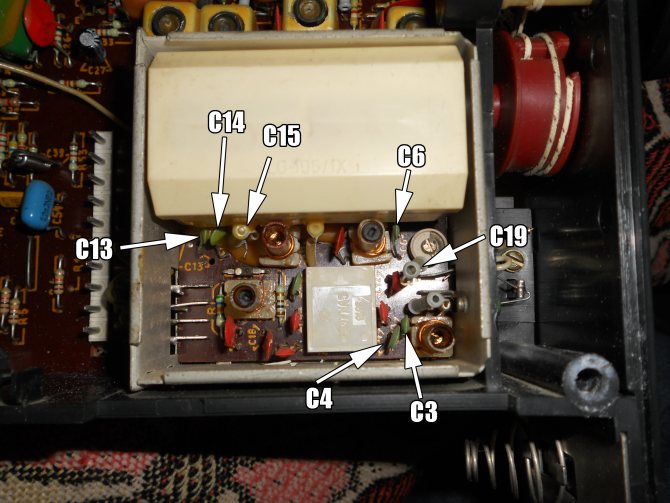

C УКВ FM С3 33 пФ -> 8,2 пФ С4 82 пФ -> 33 пФ С6 47 пФ -> 33 пФ С13 22 пФ -> подстроечный 2/7 пФ или постоянный 5,1 пФ С14 75 пФ -> 62 пФ С15 12 пФ -> 5,1 пФ C19 15 пФ -> удалить
Если нужного номинала нет ни на собственных складах, ни в магазинах — можно немного отступить от него. 5,1 пФ заменяется на 5,6 пФ, а 62 пФ — на 68 пФ. К тому же, никто не отменял параллельного соединения конденсаторов: 47 пФ || 15 пФ = 62 пФ (вот и старые C6 и C19 сгодятся). Для C13 есть смысл поискать конденсатор КТ4-23 2/7 пФ — отверстия под него есть на плате, а выглядит он как C8. Если не найдётся — заработает любой в диапазоне 2,2…6,8 пФ. Я раньше ставил 5,1 или 5,6 пФ.
Очень рекомендую конденсаторы типа NP0 («эн-пэ-ноль»). Их конструкция гарантирует, что ни температура, ни время не повлияет на ёмкость конденсатора. Например, 33 пФ. Конечно, можно поставить обычный «флажок» или китайскую «желтую каплю» подходящей ёмкости, но их стабильность намного хуже. В жаркий солнечный день приёмник может немного расстроиться. А оно нам надо?
В инструкции на «ВЭФ 221/222» указано, что C3 должен быть 82 пФ. Это опечатка, надо 8,2 пФ. Раньше я сам ставил 82 пФ, но, заменив его в «ВЭФ 216» и «ВЭФ 214» на 8,2 пФ, получил более высокую чувствительность. За подсказку спасибо читателю Олегу.
После замены ёмкостей можно включать приемник, однако нужна ещё подстройка контуров. Спасибо Siarzhuk с форума «РадиоКот» за базу описанной методики.
1. Выдвинуть телескопическую антенну.
2. Отключить АПЧ и БШН (VEF 214), отключить БШН (VEF 216, 222).
3. С помощью приёмника с цифровой шкалой определить, где лежат границы FM-диапазона в «ВЭФе». Есть три пути:
а) услышать станции на верхнем и нижнем краях шкалы «ВЭФа», а потом узнать их частоты — например, встроенным в телефон радиоприёмником. Простой и демократичный путь;
б) любым FM-трансмиттером (у меня вот такой) сделать свою станцию на краях диапазона и найти её «ВЭФом», или наоборот — настроить «ВЭФ» в край шкалы и подгонять частоту передатчика. Затратный, но более удобный путь;

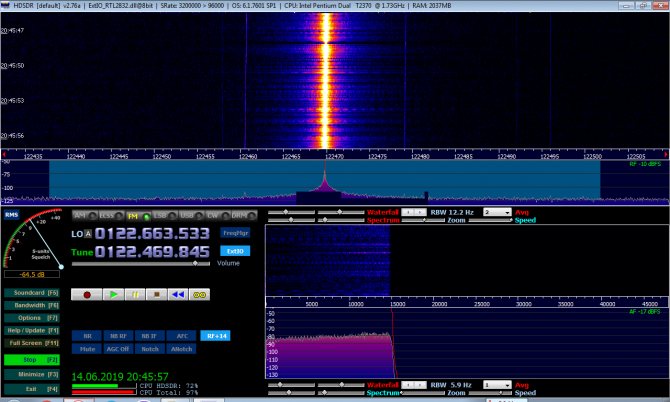

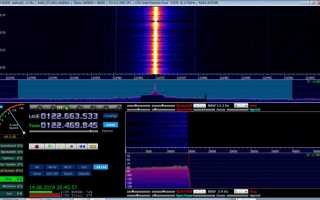

в) задействовать SDR-приёмник, чтобы увидеть гармонику с гетеродина «ВЭФа». Самый сложный и дорогой, но зато максимально наглядный и точный путь.
Эта гармоника будет на 10,7 МГц выше, чем частота текущей настройки на станцию. В моём случае (уже переделанный «ВЭФ») гетеродин перестраивается от 97,85 МГц до 122,47 МГц, что даёт диапазон 87,15 — 111,77 МГц. Это шире, чем «официальный» FM (87,5 — 108 МГц), но если аккуратно подобрать номиналы C13…C15, то можно точно в него попасть.
Блок УКВ всяко проще регулировать со снятыми крышками, но готовьтесь, что его настройка поплывёт после сборки. Особенно хорошо видно по SDR-приёмнику, как меняется частота гетеродина в ответ на снятие верхней крышки.
У меня ушла на 100 кГц вниз. Похожее происходит, если крутить контурные сердечники металлической отвёрткой — частота несколько уходит. Впрочем, это можно компенсировать, ведь на «водопаде» SDR-приёмника несущая «ВЭФа» видна в реальном времени.
Поэтому: настраивать в собранном виде!

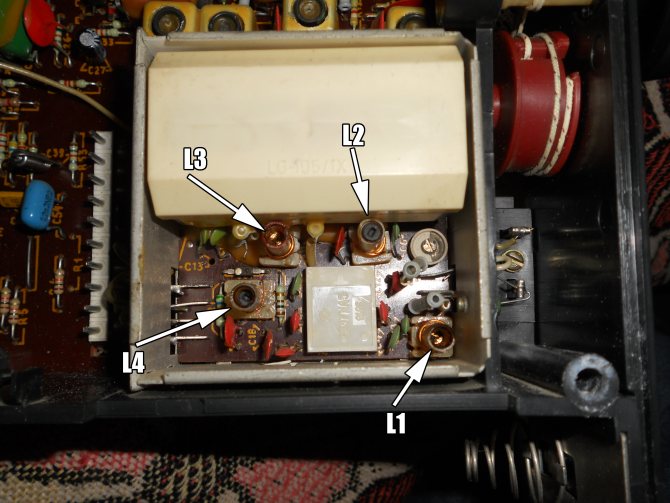

4. Вращением сердечника гетеродинной катушки L3 сместить частоту гетеродина так, чтобы станции около 88 МГц принимались ближе к правому краю шкалы.
На частоте 86,6 МГц можно принять станцию 108,0 МГц — это называется «помехой по зеркальному каналу» (равно как и упомянутые выше 70,6
МГц и 92 МГц). Поэтому гетеродин надо настроить так, чтобы все «зеркалки» остались в правой части шкалы, за цифрой «10», а сама шкала начиналась, положим, с 87,5 МГц. Это особо актуально для тех, кто перестраивает приёмник по другому приёмнику, сравнивая принимаемые частоты. Владельцы FM-трансмиттеров ехидно ухмыляются, им проще: выставил 87,5 МГц на «шарманке» да крути себе L3, пока не услышишь свой сигнал на «ВЭФе».
Владельцы SDR-приёмников добавляют 10,7 МГц к началу шкалы и ловят эту гармонику на 98,2 МГц. Сюда же ВНЕЗАПНО врывается первая категория граждан, которая перестраивает «ВЭФ» по приёмнику с цифровой шкалой — они найдут мощный сигнал удивительной тишины.

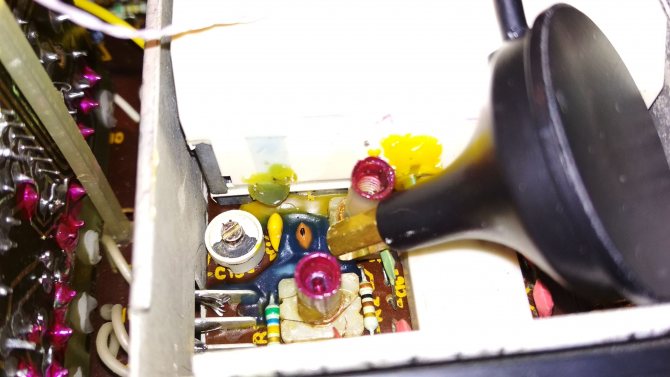

Чёрный конус на фото — антенна SDR-приёмника.
Верхняя граница перестройки гетеродина получится автоматически, и зависит она от C13 и C14. Я наконец-то поставил подстроечный конденсатор — он поможет точно задать верх диапазона. Гармонику надо искать на 118,7 МГц, куда ни один телефон не дотянется. А можно просто накрутить ротор C13 так, чтобы станции с верхнего края встали рядом с нулём на шкале.
После настройки верхней частоты надо проверить нижнюю — она, скорее всего, уехала. Её снова настроить катушкой L3. Затем проверить верхний край — наверняка он сбился в ответ на кручение катушки. Настроить верх и сходить вниз, потому что в контуре всё взаимосвязано… Таким вот методом последовательных приближений нужно растянуть диапазон на всю шкалу — например, чтобы 108 МГц были на о, а 87,5 МГц — на «10».
У меня получилось, что гетеродин перестраивается от 97,65 МГц до 119,61 МГц. Это позволяет принимать станции от 86,95 МГц до 108,91 МГц. Уже лучше по сравнению с прошлой настройкой без регулировочного конденсатора. Ещё бы C14 заменить на 62 пФ — был только на 68 пФ, а параллелить нечего.
В таком «расширенном» диапазоне могут появиться «зеркалки» на краях, и только вам решать, будут они снизу или сверху. Для моих условий вышло так: Жора
Fстанции +/- 2Fпч = Fзк Минский 87,5 МГц + 2*10,7 = 108,9 МГц продаст 87,5 МГц — 2*10,7 = 66,1 МГц (из УКВ тоже может прийти, ага!) вам 107,7 МГц — 2*10,7 = 86,3 МГц этот
Теоретически можно избавиться от этих «зеркалок», переведя приёмник на диапазон 86,65…108,61 МГц или даже 88…108 МГц. Однако АПЧ всё равно может их захватывать, да и в середине диапазона останется мусор от гармоник гетеродина:
Fстанции +/- Fпч = Fмс текст. 87,5 МГц + 10,7 = 98,2 МГц 107,7 МГц — 10,7 = 97,0 МГц
Мне от этого избавиться не удалось.
5. В блоке ДЧМ живёт микросхема К174ХА6. К её 14-й ноге надо подключить мультиметр в роли вольтметра. Можно припаять проводок и подключиться к нему.
Я специально разобрал свой легендарный «216-й» ради этих фотографий, так что не удивляйтесь большому числу лишних деталей в нём.
6. Теперь можно включать АПЧ. Вращая сердечник L2, добиваемся наибольшего напряжения, принимая станцию около 87 МГц.
7. Вращая ротор подстроечного конденсатора C8 в контуре УВЧ, добиваемся наибольшего напряжения, принимая станцию около 108 МГц.
8. Повторяем пункты 6-7 несколько раз.
9. Вращая сердечник L1, добиваемся наибольшего напряжения в середине диапазона, принимая станцию около 100 МГц. У меня он почти выкручен.
10. Катушка L4 отвечает за уровень сигнала с блока УКВ на блок ДЧМ, и когда ничего не получается, и приём по-прежнему неудовлетворительный — ею можно повысить уровень. Однако при слишком мощном сигнале могут пролезать ранее незаметные шумы и «зеркалки».
11. C13…C15 желательно облить парафином, им же можно зафиксировать сердечники катушек на местах. Поскольку эти конденсаторы стоят в частотозадающих цепях, то температура и вибрации могут влиять на настройку приёмника. И если температуру мы вращали на ножке конденсатора NP0, то от вибраций защитимся механически.

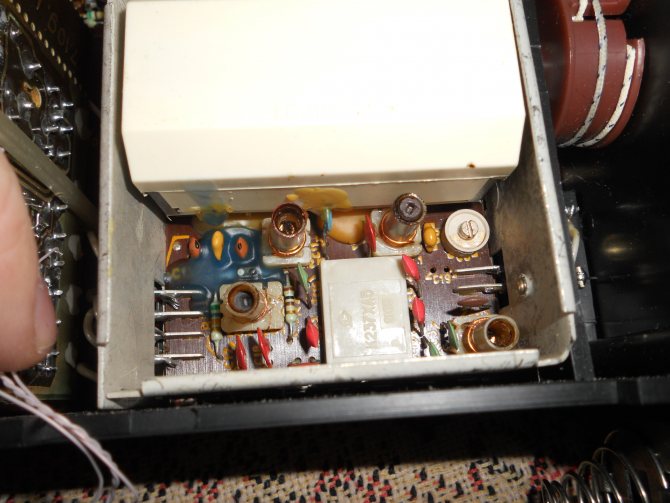

Фото из 2015-го, когда C13 был ещё постоянным.
Вот и все — блок «УКВ-2-08С» успешно перетянут. А к 14-й ноге К174ХА6 можно припаять светодиод — он будет работать как индикатор точной настройки на станцию.
P. S. Если блок перестроился, а звук плохой или на индикаторной ножке маленькое напряжение — надо подстроить блок ДЧМ: VEF 214. Где мои вольты, чувак? Работает на VEF 216, VEF 214 и прочих приёмниках, собранных на К174ХА6.
Поделиться:
Похожее
Дополнение от 20.12.19
Новая версия индикатора, в которой исправлено большинство ошибок, а так же правильнее переделан темброблок.
Проверенный вариант подсветки стрелки: светодиод, снятый с LED-ленты, тонкий МГТФ, немного термоклея в нужных местах…
…резистор на 180 Ом с той же ленты и пять вольт питания. Очень пригодились освободившиеся от деталей старого стабилизатора «пятачки».
Фольгой-самоклейкой заделал полосу под шкалой, которая очень сильно просвечивается. Черный корпус этого недостатка лишен, там только точечные засветы в местах, где крепятся молдинг и решетка.
Наблюдение из жизни: ночью корпус просвечивает по верхней грани. И еще по правой, когда стрелка стоит у «десятки» на шкале. Все заклеивать — ни фольги, ни терпения не хватит.
Опять отломанный фиксатор антенны опять заменил откушенным выводом какой-то радиодетали.
Августовские записи на этом обрываются — всё вышеперечисленное было сделано за четыре дня. Зато с Bluetooth-трактом пришлось полгода вести позиционную войну. За это время изменилось многое: в Заборске я почти не бываю, радио там не слушаю, пилить, сверлить и красить на улице забросил. Но я ведь пообещал «ВЭФу», что сделаю из него беспроводной усилитель. Поэтому — пару слов о «военных действиях».
Плата управления питанием Bluetooth-модуля (на заднем плане) и ее схема (справа). Триггер CD4013 по длительному нажатию выключателя (с него появляется +Uупр) включает или выключает изолированный DC-DC преобразователь B0505S. Изначально предназначалась для «ВЭФ 216», когда этого «ВЭФ 317» даже не виднелось на горизонте.
Концепция запрещала сверлить в приемнике лишние дыры, поэтому выключатель, управляющий триггером, расположился под штоком переключателя «БШН/АПЧ». Второй выключатель (с фиксацией) стоит под переключателем «АМ/УКВ»; он подает питание на схему триггера
Задумывалось, что Bluetooth можно включить только в режиме УКВ по долгому нажатию кнопки «БШН/АПЧ» (и неважно, нажимать ее или отжимать, лишь бы длительно)
Впрочем, несмотря на гальваническую развязку цепей, «ВЭФ» гудел и свистел так же, как и без преобразователя (я потер все свои видео на эту тему, но вот хороший пример). В ходе проверки самых сумасбродных гипотез Bluetooth-интерфейсом обзавелись компьютерная акустика Genius, несколько человек, которым я продал «не взлетевшие» Bluetooth-приемники, а потом еще один мой «полноразмерный» усилитель. Триггер же после серии разочаровывающих экспериментов перешел в комплект «ВЭФ 317» — его проще разбирать, чем «216-й».
Не помогли и обкладывания платы керамическими конденсаторами в лошадиных дозах. Но зато удалось избавиться от высоких «электролитов», заимев к тому же большую емкость фильтров. Отсюда вытекает вывод — следующую версию триггера собирать максимально на SMD.
ПЕРЕНАСТРОЙКА ТЮНЕРА УКВ — ФМ
Слушать радио это тоже увлечение, многие и не подозревают что являются «радиоманами». Сколько у Вас в доме радиоприёмников? Если больше двух, то так оно и есть. Но не в этом дело. Слушаете из всего имеющегося количества, как правило, один и тот же, тот который более или менее прилично «ловит» радиостанции. Наверняка остальные радио не хуже, но они требуют настройки. А это со слов профессионалов от электроники дело не простое. Однажды мне надоело лелеять свою мечту о приобретении по настоящему хорошего радиоприёмника и был вскрыт корпус небольшой магнитолы Sony – хуже она после этого вещать не стала, но и особого прорыва в приёме не наблюдалось. Стало ясно, что в деле настройки нужны более смелые и кардинальные действия. Тут «подвернулся» Sharp.

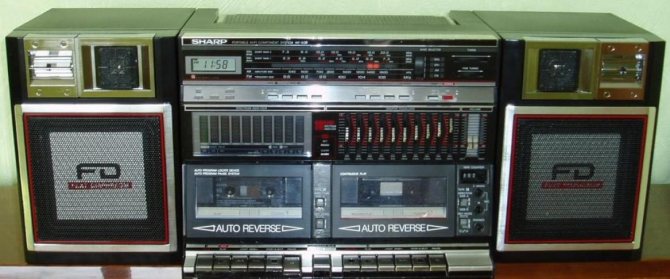

На левом кармане данной магнитолы, среди прочих надписей – завлекалочек, имеется и такая — «стерео УКВ в советском диапазоне», когда-то извещавшая потенциальных покупателей о неоспоримом преимуществе данной модели (весьма дефицитной). А потом всё перевернулось «вверх тормашками» и достоинство обратилось недостатком. Сейчас на советском диапазоне (65,8 – 74 МГц) практически вещания нет. В нашем регионе осталось 2 станции против 25 на диапазоне 88 – 108 МГц. Неудивительно, что шарповладелец впал в хандру, ибо когда-то в валютном магазине «Берёзка» отдал за него не слабо «зелени». Следствием всего этого явилось то, что магнитола была отдана в руки страждущему достижения творческих высот радиолюбителю – «на перековку».
Извлечённый из магнитолы тюнер. Основное его отличие от собратьев из других моделей это наличие стереодекодера на микросхеме IR3R42, который был создан специально для него. Магнитолы этой модели поставлялись исключительно в Советский Союз.
На фрагменте схемы радиоприёмника (целиком она есть в архиве) отмечены электронные компоненты, с которыми пришлось «поработать». Это в первую очередь конденсаторы С4 ёмкостью 39 пф и С10 ёмкостью 33 пф. Есть два варианта действий:
- а) просто удаление
- б) замена с подбором номинала (ёмкость уменьшается до 33% от прежней)
При удалении С4 и С10 появляется диапазон 88 – 108 МГц, но он сжат, расположен посреди шкалы настройки, по сторонам повторы станций, но при желании на этом можно и закончить – музыка то играет. Замена с подбором конденсаторов, в купе с ещё некоторыми действиями, позволяет всё упорядочить и привести расположение станций на шкале в соответствие с техническими нормами и здравым смыслом.

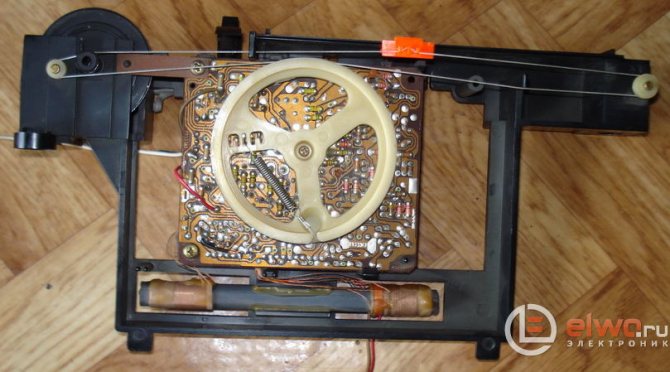

Снимаем нить верньера и шкив КПЕ (конденсатора переменной ёмкости). Под ним расположены интересующие нас конденсаторы (они поверхностного монтажа). На фото фломастером синими точками отмечены контакты где они были припаяны, верхние для С4, нижние для С10. На плате под оловом уже имеются заводские отверстия, необходимо лишь нагреть его и проткнуть иглой, так как замена будет с выводами. Устанавливаться на плату подобранные конденсаторы будут уже с другой стороны (чтобы не мешали вращению шкива). Ну а пока ведётся подбор их можно пропаять и здесь.
Лучший вариант это трубчатые конденсаторы (придумано не мной). Вот они уже стоящие по месту, выше КПЕ (пара светлых) С4 ёмкостью 13,7 пф (получился сборный), ниже ( красного цвета) С10 ёмкостью 10,1 пф.
Отмеченные на схеме катушки: верхняя L2 входного контура и нижняя L3 гетеродина, из последней выкручиваем ферритовый сердечник. Его индуктивность для настройки на более высокий диапазон слишком велика. Необходим другой сердечник, из меди.
Новый сердечник изготовил из круглого медного прутка диаметром 4 мм путём нарезания на нём резьбы М4. Если длина ферритового составляла где-то шесть витков, то медный надо первоначально делать на 10 витков (в дальнейшем при необходимости уменьшить). На торце сердечника обязателен пропил — под отвёртку. По всем радиолюбительским понятиям отвёртка здесь нужна (но не обязательна) антистатическая (не металлическая) – хороший повод пополнить свой арсенал инструмента. Бывают в продаже, но наверно быстрее будет изготовить самостоятельно.
Слегка промокаем резьбу медного сердечника машинным маслом и ставим по месту. Далее при помощи его вращения (при необходимости укорачивания) двигаем частоту гетеродина в нужном направлении. Найдя необходимую частоту сердечник «стопориться» капелькой расплавленного воска. Далее следует настройка входного контура (его чувствительности): первая станция (на самой низкой частоте) подстраивается регулировкой катушки индуктивности входного контура, а последняя (на самой высокой частоте) подстроечным конденсатором входного контура. Так устанавливается одинаковая чувствительность приемника на всем диапазоне 88 – 108 МГц.
И вот всё готово к процессу, так сказать, окончательной настройки. Прошу обратить внимание на КПЕ, на нём римской цифрой 1 отмечен подстроечный конденсатор гетеродина, цифрой 2 подстроечный конденсатор входного контура. Перед началом их вращения очень рекомендую сделать отметку на прозрачном корпусе КПЕ о первоначальном положении их подвижных элементов.
Отсутствие спешки и суеты в данной работе 100% гарантируют полный успех задуманного проекта. Смело, но без фанатизма, вращайте названные выше электронные компоненты и наблюдайте происходящие изменения в работе приёмника. Первоначально нужно добиться от себя понимания изменений от производимых действий, как только это произойдёт, работа по настройке будет завершена буквально в течении нескольких минут.
Sharp теперь принимает на свой тюнер четверть сотни радиостанций. И хозяин магнитолы и радиолюбитель довольны, причём кто больше это ещё тот вопрос. Автор Babay iz Barnaula.
Акт 3. Снова свинство
Радиосхемы схемы электрические принципиальные
Что там у нас дальше по программе? Перестроить блок УКВ. Знаем, делали, что вообще может пойти не так? Да всё! В диапазон я попал, все 11 станций ловятся, БШН и АПЧ работают, а вот индикатор (14-я нога К174ХА6) не светится. Редко на какой станции 1,5 вольта наковыривается, а светодиоду хотя бы 1,6 надо. Так что настраивать пришлось хоть и по своей же методике, но с мультиметром вместо индикатора (думаю, так даже лучше и точнее). С ДЧМ-ом от донорского «214-го» удалось поймать и 1,7 В (ещё бы, у него УВЧ на микросхеме, думаю, это посерьезней, чем транзисторы), там светится, но чуть подмаргивает. В итоге впаял подстроечник в родной ДЧМ вместо резистора R5 в эмиттере VT2 (отвечает за усиление) и поэкспериментировал с его сопротивлением. Все равно индикатор светится не всегда. В остальном же FM работает нормально.
Но есть, наверное, где-то в ноосфере место, где рождаются самые неожиданные идеи. Иногда они передаются на определенной частоте и с определенной модуляцией. Иногда люди могут принимать эти волны, детектировать их, и тогда над головой у такого человека загорается лампочка, и он кричит «Идея!».
Примерно то же было и со мной.
Ода 102 тюнер переделка на фм
Лет десять. двенадцать назад в радиолюбительских журналах часто публиковались статьи по перестройке импортных приемников с FM-диапазоном (88. 108 МГц) на диапазон УКВ-1 (65,8. 75,0 МГц). В то время вещание велось исключительно в диапазоне УКВ-1.
Сейчас ситуация изменилась кардинальным образом. Эфир в диапазоне 100. 108 МГц практически повсеместно заполнен. В продаже имеется много импортных и отечественных радиоприемных устройств с диапазоном УКВ-2 или с общими (УКВ-1 и УКВ-2).
Так как диапазон УКВ-1 фактически «осиротел», гигантский парк старых радиоприемников и магнитол остался «не у дел». Дать им вторую жизнь можно путем сравнительно несложной доработки блоков УКВ этих приемников. При этом следует отметить следующие моменты. Переделка недорогих переносных приемников («ВЭФ», «Спорт», «Сокол», «Океан» и т.п.) должна быть минимальной и обеспечивать прием 3. 7 радиовещательных станций УКВ-2 диапазона в данном регионе. Для стационарных аппаратов более высокого класса с наружной УКВ-антенной желательно сохранить все его технические параметры (чувствительность, стабильность гетеродина, широкую шкалу и т.д.).
Обычно блок УКВ радиоприемника содержит входную цепь, 1-2 каскада УВЧ, гетеродин, смеситель, каскады УПЧ. Как правило, это 4 (реже встречается 5) LC-контуров. Имея принципиальную (еще лучше и монтажную) схему радиоприемника, несложно определить все необходимые узлы (катушки индуктивности, емкости и т.п.). Первый контур УПЧ и все последующие каскады в переделке не нуждаются.
Понятно, что для диапазона 100. 108 МГц емкости и индуктивности всех LC-контуров блока УКВ-1 должны быть уменьшены. Теория и практика утверждают, что емкость контура изменяется пропорционально длине волны, а число витков катушки индуктивности – корню квадратному из этой величины.
При переходе от диапазона УКВ-1 к диапазону УКВ-2 и при неизменных индуктивностях (число витков катушек индуктивности не изменяется)-это вариант для переносных приемников для средних частот диапазонов (69,0 МГц и 104,0 МГц) – получаем следующее соотношение для емкостей:
где СУКВ-1 – общая суммарная емкость контура диапазона УКВ-1; СУКВ-2 – та же емкость диапазона УКВ-2. В реальной схеме блоков УКВ в эти емкости входят впаянные в контур конденсаторы, паразитные монтажные емкости, межвитковая емкость катушки индуктивности, входная емкость транзисторов.
С учетом этого, на практике больше подходит следующее соотношение емкостей:
Кроме того, в блоках УКВ можно в некоторых пределах менять индуктивность контурных катушек, вращая подстроечные сердечники. Обычно гетеродин блока УКВ-2 для диапазона 100. 108 МГц должен перестраиваться в пределах 110. 119 МГц (с запасом) при ПЧ = 10,7 МГц, и в пределах 106. 115 МГц при ПЧ = 6,5 МГц, т.е. выше частоты сигнала. На принципиальной схеме блока УКВ-1 отмечаем те емкости, которые будут выпаяны из схемы полностью, а также те емкости, которые будут заменены на другие, с меньшим номиналом. Обычно это миниатюрные дисковые керамические конденсаторы.
Конденсаторы необходимо подобрать заранее, зачистить и залудить выводы, укоротив их до минимума. Если нет прибора для точного измерения емкости, частично поможет решить проблему приводимая ниже табл.1, где размер и цвет конденсатора подскажут пределы номинальной емкости.
| Группа ТКЕ, цвет корпуса | Пределы номинальных емкостей (в пФ) при диаметре корпуса | Цвет маркировочной точки | ||
| 4мм | 5мм | 6мм | ||
| П120, синий | 1,0…2,2 | 2,7. 3,9 | 4,7…7,5 | – |
| ПЗЗ, серый | 1,0..3,9 | 4,7. 7,5 | 8,2. 10 | – |
| М47, голубой | 1,0..4,7 | 5,1. 10 | 11. 15 | – |
| М75, голубой | 1,0..11 | 12. 24 | 27. 39 | Красная |
| Н700, красный | 10. 18 | 20. 33 | 36. 56 | – |
| Н1300, зеленый | 18. 47 | 51. 82 | 91. 130 | – |
| Н70, оранжевый | 680, 1000 | 1500 | 2200 | – |
Для наглядности можно сравнить номиналы емкостей в радиоприемниках «VEF-221» и «VEF-222», которые построены по одинаковым схемам с одними и теми же катушками индуктивности («VEF-221» имеет диапазон 87,5. 108 МГц, «VEF-222» — 65,8. 74,0 МГц). Эти данные взяты из заводского руководства по эксплуатации (табл.2) Номиналы емкости даны в ней в пикофарадах.
| Тип приемника | Емкостной делитель входной цепи | Последовательная емкость контура УВЧ | Параллельная емкость контура гетеродина | Последовательная емкость контура гетеродина | Емкость в цепи АПЧ | Параллельная емкость контура УВЧ | |
| С3 | С4 | С6 | С13 | С14 | С15 | С19 | |
| VEF-221 | 82 | 33 | 33 | 2/10 | 62 | 5,1 | – |
| VEF-222 | 33 | 82 | 47 | 22 | 75 | 12 | 15 |
Похожие схемы УКВ-блоков – у радиоприемника «ВЭФ-215» и магнитолы «ВЭФ РМД-287С», так что данные табл.2 и здесь подойдут для переделки УКВ-блоков этих устройств.
Другой пример – съемный автоприемник типа «Урал-авто-2» (входная цепь, два каскада УВЧ на транзисторах ГТ322А, гетеродин на микросхеме 224-й серии с индексом ЖА1 или ХА1). Во входной цепи в емкостном делителе С1-С2 меняем С1=22 пФ на 5,1. 6,8 пФ, С2=33 пФ – на 10. 12пФ. Конденсаторы С5, С7 и С14 по 33 пФ (последовательные емкости с КПЕ 1-го, 2-го каскадов УВЧ и гетеродина) меняем на 12. 13 пФ. В контуре гетеродина подстроечный сердечник из феррита (0 2,88 мм) меняем на латунный с резьбой (диаметр 3 мм). Еще пример—тюнер «Radiotechnika Т-101-стерео» (УКВ-блок на транзисторах КТ368А и КТ339А, перестройка — варикапы КВС111А). Параллельные емкости СЗ = 15 пФ (входной контур), С14 = 15 пФ (УВЧ), С18 = 9,1 пФ (гетеродин) демонтируем. Последовательные емкости С4 = 130 пФ, С13 = 130 пФ (входная цепь и УВЧ) меняем на 43. 47 пФ, а С15 = 82 пФ (гетеродин) — на 27. 33 пФ. Для растяжки шкалы контурную катушку гетеродина осторожно выпаиваем и сверху катушки отматываем 1,5 витка, снизу — 1 виток (отвод от 0,9. 1,2 витка как и было). Затем катушку осторожно впаиваем на место.
Зачем нужен R2 на плате VEF 214?
Как читать принципиальные схемы и радиодетали (уго)
Открываете вы схему на VEF 214 и долго ищете R2. Не находите. Плюёте на него десять раз и зарываетесь в схему VEF 221/222, помня о пугающей унификации приёмников.
Находите, что он отвечает за уровень бесшумной настройки: как в ДЧМ «216-го», только снаружи блока.
Потом находите ровно то же самое в другой схеме на VEF 214. Радуетесь дублированию информации, хотя и рано.
Потому что в разное время этот «подстроечник» выполнял разные функции.
У самых ранних «ВЭФ 214» (примерно до 1988 года) он регулировал уровень ПЧ — это даже отражено в инструкции по ремонту:
«Сигнал ПЧ-ЧМ с блока УКВ… через резисторный делитель R2, R3 (A4) подаётся на вход блока ДЧМ…» (стр. 5).
«Установите… подстроечный резистор R2 (A4) — в положение минимального сопротивления» (стр. 17).
Понять, что у вас именно это исполнение платы, несложно. Либо проследите, как проходят помеченные розовым цветом дорожки, либо поверните «подстроечник» до упора вправо. Если приём будет становиться тише — значит, уменьшается именно уровень ПЧ. Тогда на время настройки блоков УКВ или ДЧМ этот регулятор лучше выкрутить до упора влево, чтобы слышать даже самые слабые сигналы.
У более поздних «214-х» (1988 — 1990) сигнал ПЧ идёт сразу на вход блока ДЧМ, а R2 и R3 отсутствуют.
И только у самых поздних «ВЭФ 214» (1990, все даты примерные) при помощи R2 и R3 (голубые дорожки на плате) можно задать уровень срабатывания бесшумной настройки.
Но как же тогда регулировать уровень БШН для старых «ВЭФов», один из которых как раз и ковыряет мне мозг? Оказывается, что несложно. Надо настроиться на пустое место в эфире, включить БШН и измерить напряжение на 7-м контакте ДЧМ. Там должно быть 0,7…0,85 вольта. Если меньше — БШН ничего не давит, если больше — давит даже мощные станции. За уровень этого напряжения отвечает резистор R9 — 100 кОм в ранних вариантах и 470 кОм в самом позднем. Чем он больше — тем агрессивнее БШН давит станции. Можно вместо него подключить подстроечник, выставить желаемый уровень, замерить сопротивление и впаять постоянный резистор похожего номинала. Меня устроили 62 кОм, а границы, в которых БШН нормально работает — 47…75 кОм.
Спасибо читателю Диме из Калинковичей за самую раннюю схему «ВЭФ 214».
Бесценные знания за пять долларов
Ранний «ВЭФ 317» вычислить несложно: у него маленькая кнопка с подписями справа, а ручка переноски гладкая, без рифления.
Более ухватистая ручка и широкая кнопка появились позже. На фото: «ВЭФ 317» из сентября 1987-го.
Немного другое оформление регуляторов, невнятного цвета полосочки на шкале, чёрный (sic!) указатель настройки.
Задняя крышка самого старого образца — алюминиевая табличка, почти нет вентиляции, огромный логотип завода.
Крышка чуть моложе — похожая табличка, крупная решётка над блоком питания, переборки в средней части. На фото: «ВЭФ 317» из мая 1987-го.
Поздняя крышка — мелкая решётка в половину спины и штамповка на месте таблички. Ещё более поздние модификации получили центральный винт. На фото: «ВЭФ 317» из сентября 1987-го, «ВЭФ 216» из августа 1991-го.
Как вам шильдик из чистого пластика?
Август 85-го — настолько ранние «плоские» я видел только на картинке. Этот меня заинтриговал ещё и винтом в батарейном отсеке: что-то он держит?
Колодка для антенны, аудиоразъёмы и гнездо под сетевой шнур оформлены в цвет задней крышки — красиво. Потом везде пойдёт чёрный пластик — и если «ВЭФу» с чёрной серединкой это нормально, то на цветном приёмнике смотрится так себе. Тот случай, когда дизайн проиграл технологичности. На фото: «ВЭФ 214» из марта 1988-го, «ВЭФ 317» из сентября 1987-го.
Отец рассказывал о временах, когда бензин лился рекой, а крестовины карданного вала «ЗИЛ-131» росли на деревьях. У «ВЭФа» что-то похожее: фрагменты блока УКВ здесь только ради КПЕ. Правда, плата-пустышка сделана из гетинакса — всё-то экономия.
Зато КПЕ — четырёхсекционный от «ВЭФ 214».
Он прикручен на гетинаксовую пустышку… И всё. Корпус блока УКВ держится за материнскую плату, пластиковую переборку и потолок батарейного отсека. Со временем от последней точки отказались в пользу двух на переборке.
Более поздние «317-е» лишились рудиментов — их двухсекционный КПЕ висит прямо на переборке.
В блоке питания БП-212 явно кто-то был.
И этот «кто-то» менял трансформатор.
Менял, похоже, киловаттным паяльником. Впрочем, интересно не это.
Вместо лепесткового переключателя стоит микровыключатель. Он перебрасывает питание с батарей на БП, когда подключён сетевой шнур.
После гаражного хранения «лепестки» не всегда контачат, а от ударов плата трескается вокруг большого выреза. Не самое удачное изменение, однако. На фото: «ВЭФ 317» из сентября 1987-го.
Ещё «ВЭФ» интересен коротким верньером — ролик в начале шкалы, нить не мешает снять разъём с темброблока.
Когда три артефакта сходятся в одной точке — быть сенсации. Отверстие под индикатор точной настройки, чёрная стрелка, ролик на кронштейне.
Шайба под каждым винтиком — больше такого не было.
УНЧ ремонтировали в мастерской без кусачек.
У транзисторов подписаны выводы со стороны фольги — мелочь, которая тоже пошла под нож.
Плата чуточку другая — детали стоят ровнее, отверстия в один ряд. Это же видно на фото из УНЧ.
Для примера: скачущая разводка того же места у «ВЭФ 216» (сентябрь 1991-го) и вообще плата «ВЭФ 214» (июль 1990-го). Именно такие «шахматы» нам привычны, хотя стройные ряды мне нравятся больше.
Транзистор гетеродина упрятали в ПВХ-трубку и залили парафином — всё ради стабильности частоты. Такое в «плоских» встречаю впервые.
Драма в конструкторском бюро: — Ну просил же: напомни дорисовать площадки под «флажок»! — Не заморачивайся, так припаяют. В следующей плате дорисуешь. Следующая плата: «флажок» убрали. Зато в документах прижилось.
Динамик 1ГД-48-120, который чуть погодя станет 2ГДШ-2. Послушать, правда, не удалось — по-простому приёмник не включился, а сложного не хотелось. Впрочем, я ничуть не расстроен — покупал этот «ВЭФ» совсем для другого.
Доработка советских радиоприемников для приема радиовещательных станций FM-диапазона (88…108 МГц)
Как известно, диапазон частот, установленный в СССР для радиовещания в УКВ диапазоне, составляет 65,8…73,0 МГц. В настоящее время в этом диапазоне практически отсутствует радиовещание, так как международный стандарт предусматривает радиовещание в диапазоне частот 88…108 МГц. В связи с этим предлагается простая доработка советских радиоприемников (ВЭФ-260, «Ореанда-201», «Вега-315» и др.), имеющих в своем составе унифицированный блок УКВ-2-1-с, который после доработки позволит принимать радиовещательные станции в FM-диапазоне (88…108 МГц). В качестве предмета доработки выбрана магнитола ВЭФ-260, которая имеет отличные электроакустические параметры.
В те времена она пользовалась заслуженным вниманием. На рис.1 показана принципиальная электрическая схема блока УКВ-2-1-с, а на рис.2 – монтажная схема (вид сверху) этого блока с расположением элементов, которые должны быть заменены или удалены при доработке
На принципиальной схеме эти элементы легко найти, так как после номинала этих деталей до переделки в скобках указаны номиналы этих элементов после доработки блока УКВ. Если в скобках стоит «х», то это означает, что эти детали следует удалить из схемы
показана принципиальная электрическая схема блока УКВ-2-1-с, а на рис.2 – монтажная схема (вид сверху) этого блока с расположением элементов, которые должны быть заменены или удалены при доработке. На принципиальной схеме эти элементы легко найти, так как после номинала этих деталей до переделки в скобках указаны номиналы этих элементов после доработки блока УКВ. Если в скобках стоит «х», то это означает, что эти детали следует удалить из схемы.
Предлагаются два способа доработки блока УКВ.
Первый способ (более простой):
- Блок не снимают с шасси магнитолы (приемника).
- Снимают крышку-экран, кусачками удаляют отмеченные на рис.1 скобками элементы схемы таким образом, чтобы от них остались выводы, к которым припаивают новые детали с номинальными значениями, указанными в скобках.
- Количество витков катушки L4 уменьшают на один виток. Для этого кусачками откусывают нижний вывод катушки и сматывают один виток, излишнюю длину провода укорачивают и L4 припаивают к части вывода, оставшегося на плате.
- После доработки катушки витки надо залить парафином.
У катушки L3 также сматывают один виток, но сверху, по той же технологии, что и с катушкой L4.
Второй способ доработки:
Блок УКВ снимают с шасси магнитолы, при этом обращают внимание на фиксацию в определенном положении ручки настройки по отношению к переменному конденсатору (понадобится при обратной сборке). Снимают крышку-экран. Отворачивают четыре болта и снимают печатную плату. Выпаивают помеченные на рис.1 элементы и впаивают новые элементы номиналами, казанными в скобках. Операции с катушками L3, L4 указаны выше. Собирают блок в обратном порядке.
Для настройки доработанного блока УКВ без измерительных приборов определите по вспомогательному радиоприемник, имеющему FM диапазон (88…108 МГц), радиовещательную станцию, работающую в вашем регионе на самой высокой частоте, например 107,7 МГц. Ручкой настройки доработанного радиоприемника поставьте указатель шкалы в положение 4,1 м, затем вращайте латунный сердечник катушки L4 до появления сигнала выбранной станции, определенной по вспомогательном радиоприемнику. Добейтесь максимума приема сигнала, подстраивая конденсатор С6 и, при необходимости, вращая сердечник катушки L3. Далее ручкой настройки приемника выберите станцию по шкале вблизи 4,4 м и добейтесь максимального уровня приема сигнала, вращая сердечник катушек L1, L2. Этих операций вполне достаточно, чтобы ручкой настройки доработанного радиоприемника обеспечить прием всех FM станций в вашем регионе.
В заключении хочу отметить хорошую чувствительность и качество приема FM станций доработанного радиоприемника. Кстати, исключение из схемы цепей автоподстройки частоты позволило исключить внесение затухания и дополнительных емкостей в контур гетеродина, а опыт эксплуатации радиоприемников показал, что автоподстройка практически ничего не дает в плане качества приема радиовещательных станций.
FM-УКВ конвертер на К174ПС1
Практически все советские радиолы и приемники имеют диапазон УКВ с частотными границами 64.5?74МГц. Если сейчас прослушать этот участок, то можно сделать вывод, что этот диапазон практически «мертв». В некоторых больших городах все же можно услышать одну-две станции.
Все ведущие радиовещательные станции расположены на так называемом «FM-диапазоне», который также является диапазоном УКВ с частотными границами 87.5?108МГц, а название «FM» неофициальное и обретает свой смысл от вида модуляции – частотной (frequency modulation).
Для перевода старого, советского приемника на FM диапазон можно произвести изменения в блоке УКВ, изменив емкости и индуктивности гетеродина, смесителя и так далее. Намного проще будет собрать FM-УКВ конвертер, к тому же радиоприемник не будет модифицирован и в любое время конвертер может быть отключен или извлечен.
Хочу отметить, что представленный в этой статье FM-УКВ конвертер потребляет всего 2мА.
Схема FM-УКВ конвертера
Схема взята из журнала Моделист-Конструктор №10 за 1990 год, представленная В.Растворовым (г.Таганрог).
Схема не сложная и работает отлично, а если и кто-нибудь утверждает про её нестабильность и плохую работу то, скорее всего они не настроили её должным образом.
Конвертер работает на основе микросхемы К174ПС1, которая включает в себя гетеродин и смеситель. Гетеродин настраивается на частоту 23-34МГц с помощью элементов L1, C1, C4, C5.
Принимаемый антенной сигнал через разделительный конденсатор C2 поступает на вывод 7 микросхемы К174ПС1, и далее он смешивается с сигналом генерируемым гетеродином. На выводе 2 образуется смешанный разностный и суммарный сигналы.
Теперь на примере. При приеме радиостанции с частотой 103.1МГц (радио «Искатель» в Иркутске), сигнал с антенны через C2 поступает в смеситель микросхемы К174ПС1, где частота 103.1МГц (и другие частоты) смешивается с сигналом гетеродина. Если мы настроили гетеродин на частоту, например 30МГц, то на резисторе R3 будет разностная смешанная составляющая с частотой 73.1МГц, которая через разделительный конденсатор C6 поступит на наш советский приемник с частотным диапазоном 64.5?74МГц. Суммарная же составляющая на резисторе R3 будет лежать на частоте 133.1МГц и нашим приемником приниматься не будет.
Представленный FM-УКВ конвертер может работать и в обратную сторону, подключив FM приемник, мы можем принимать УКВ станции, лежащие в диапазоне 64.5?74МГц (приниматься будет уже суммарная составляющая смесителя).
Компоненты схемы
При проектировании печатной платы FM-УКВ конвертера я добавил два компонента, которые отсутствуют на схеме, это стабилизатор 78L05 на выходное напряжение +5В и конденсатор емкостью 330нФ на входе стабилизатора. Данная доработка позволяет питать конвертер напряжением постоянного тока до +28В.
Также добавлено дополнительное посадочное место под конденсатор C1, это при крайних мерах настройки частоты гетеродина (читайте ниже).
Конденсаторы все керамические, я применил китайские, частота в течение 2ч работы с настроенной станции не уплывает. Резисторы мощностью 0.25Вт. В качестве антенны кусок медного провода длиной 20см.
Параметры катушки и настройка
Большая часть настройки зависит от параметров катушки. У меня нет высокочастотного генератора и частотомера, поэтому настройку я производил по радиовещательным станциям, что намного усложнило процедуру.
Для катушки рекомендуется 5-7 витков на оправе диаметром 4мм с ферритовым сердечником (проницаемость неизвестна). Диаметр провода до 0.63мм.
У меня был один ферритовый сердечник от дросселя блока питания ПК, проницаемость неизвестна. С 5-7 витками я ловил множество FM станций, но весь диапазон не влезал. Настройка производится с помощью изменения положения сердечника в каркасе катушки.
Далее я пробовал выполнять катушку без стержня и каркаса. Отличный прием станций на частотах от 103.5МГц до 107.5МГц был на бескаркасной катушке, намотанной на оправе (диаметр 5мм) медным проводом (диаметр 0.63мм) и имеющей 8 витков. При настройке витки катушки нужно немного разжимать и производить поиск станций на радиоприемнике.
Самой оптимальной и финишной была катушка, выполненная на каркасе от колебательного контура зарубежного приемника. Диаметр каркаса 4мм. Внутри каркаса имеется подстроечный сердечник с неизвестной проницаемостью. Катушка содержит 6 витков медного провода диаметром 0.63мм. Также был изменен номинал конденсатора колебательного контура гетеродина C1 до 630пФ. С помощью подстроечного сердечника и изменению емкости C1 мне удалось настроить на УКВ приемнике весь FM диапазон.
Для понимания, чтобы повысить частоту гетеродина, индуктивность катушки необходимо уменьшить и наоборот.
В любом случае, 5-7 витков на оправе диаметром 4-5мм позволяют легко настроиться на несколько FM станций. А далее уже изменением расстояния между витками или изменением положения сердечника производится точная настройка, с которой возможно, придется повозиться. В крайнем случае, можно изменять емкость C1, для этого на плате есть два посадочных места под этот конденсатор. У параллельно соединенных конденсаторов емкости суммируются. Для повышения частоты гетеродина емкость конденсатора C1 необходимо уменьшить и наоборот.
Установка в радиоприемник
Конвертер рекомендуется устанавливать ближе к металлической части корпуса, которая соединена с общим проводом или земле. Я установил плату конвертера на раму радиолы, которая соединена с общим проводом (в моем случае с минусом).
Также FM-УКВ конвертер должен быть установлен как можно ближе к гнезду подключения антенны.
При установке в портативные приемники нужно применять выключатель по линии питания, чтобы попросту не расходовать энергию батареи. Я не ставил выключатель, так как у меня радиола, а питание взято от линии питания темброблока +15В.
В окончании хочу сказать, что практически все станции у меня принимаются чисто, даже без антенны.
Печатная плата FM-УКВ конвертера на К174ПС1
Акт 2. huxfluxdeluxe наносит ответный удар
И вот июнь, со всеми его радостями и горестями разных типоразмеров, подошел к концу. Электричка привезла меня домой, к сотне незаконченных и тысяче неначатых дел, среди которых в первом ряду размахивал антенной «ВЭФ 216».
Проверив на исправность каждую деталь и дорожку в темброблоке, я дошел до наиболее невероятной версии — регуляторы. Предчувствие не подвело — регулятор громкости R9 (справа) оказался неправильным — 220 кОм, линейный, без отводов тонокомпенсации. Точно такой же, как на тембре. По понятным теперь причинам не было R8
и C5 — а толку от них?
На C7 не смотрите, это наследие одного из вариантов «ВЭФ 317». Ни на «печатке» в инструкции к «216-му», ни на «железе», ни в инструкциях к «214-му», «221/222» и одному из вариантов «317-го» его нет (а в другой схеме на «317-й» он есть). У моего «317-го» не было. Ну а что, завод имеет право вносить изменения в конструкцию без ухудшения потребительских качеств, не извещая об этом потребителей. Вот только тут что-то эти качества конкретно ухудшились.
Слева — правильный регулятор: 100 кОм, обратно-логарифмический, с отводами. Снял с донорского темброблока от «ВЭФ 214».
Просто интересно — это «косяк» сборщиков, или не было нужных потенциометров, поэтому «колхозили» как могли? Неисправность, мягко скажем, необычная, ведь всегда свято веришь в то, что запаяно всё правильное, как на схеме. А главное, что подкупает — пломба. Ведь от копаного аппарата можно ожидать чего угодно, хотя бы даже соединенных по выходу стабилизаторов 9 и 14 вольт на моей «Вильме», когда её покупал. А тут новенькое всё, но с завода диверсия. И вполне возможно, что именно поэтому приёмник немного послушали и упрятали в коробку — орет как дурной, регулировка тембра неадекватная… Небось, ещё подумали «VEF уже не тот».
Регулятор этот я когда-то разбирал, чистил и смазывал — очень уж туго ходил ползунок. Помогла , разве что заклепки я не срубывал, а высверливал маленьким сверлом, а при сборке скреплял половинки загнутой медной проволокой. Сейчас пришлось опять его разбирать, потому что как был тугим, так и остался. Спасла только полная пересадка ползунка от родного регулятора на 220 кОм.
Громкость стала регулироваться нормально, а вот тембр — ну никак! Странно, да? Начинаешь верить во всякую темброблочную эзотерику. Искал-искал, заменил даже регулятор тембра, пока не нашел расколотый напополам R7 (сам же, наверное, копытами и сломал). И вот после замены — долгожданная регулировка! Правда, снова с червинкой: если в любом другом «ВЭФ 216» явно заметен переход «бас-ВЧ», то здесь разницы почти нет. Только на краях регулятора чуть заметно «больше ВЧ» или «больше НЧ» (но в НЧ положении нет и неприятного бубнения, так что результат в целом нормальный). Возможно, это из-за сопротивления регулятора 180 кОм (написано 220, и у родного тоже 220 честных, а тут как-то не задалось), возможно, из-за динамика 3ГДШ-2 (обычно здесь 2ГДШ-2). В общем, темброблок я осилил, больше сюда не полезу, иначе ещё и он будет сниться.
Акт 5. Нельзя просто так взять и…
ну, например, собрать приёмник. То есть собрать-то можно, но на финальном электропрогоне обязательно вылезет какая-то гадость. И хоть я отнюдь не золотоухий эксперт, но прослушивание FM-эфира разочаровало — звук очень, если можно так сказать, «путанный», «мутный», даже, пардон — «транзисторный». Особенно это слышно на малой громкости — басы жужжащие, похожие на звучание чиптюна или любой другой восьмибитной музыки. Стал разбираться.
Классическая «ступенька» на выходе двухтакта. Регулировка с помощью R66 сделала синусоиду красивой, но звук как был дрянным, так и остался (в АМ, надо сказать, искажения не так слышны, но AUX и FM просто раздражают своим жужжанием). Подобрал комплементарную пару КТ814Б/КТ815Б с почти одинаковыми h21 — мимо. Попутно нашел «другую землю» — полезно, но тоже не в точку.
А «вточка» оказалась «ВЭФом 214», чей динамик 3ГДШ-1 вполне прилично заработал от усилителя «ВЭФ 216», и наоборот — динамик от «216-го» так же отвратительно жужжит, когда он подключен к «214-му».
И опять этот «ВЭФ» ловит меня на доверии. Обычно в УНЧ звук портит всё, что только можно («армяне», «флажки», КТ315, разводка «земли», монтаж), но не динамик. Динамики не ломаются, динамики не портятся, с динамиками всегда всё ха-ра-шо!
Да щаззз, как оказалось.
Я не знаю, как правильно называются четыре картонных накладки по краям диффузора, но верхняя левая приклеена криво.
Отдельно от лицевой панели динамик заиграл хорошо, без лишних призвуков, но стоит только его привинтить, как начинается жужжание. Решение — закрепить его чуть иначе, с маленьким перекосом относительно того положения, в которое он стремится сесть. Нужный угол искал на слух — закручиваю винты и слушаю радио, как начинается «модуляция» — чуть ослабляю крепёж и немного поворачиваю динамик вокруг оси.
Немного фото на память — выставил его на тот же OLX, где и взял, пусть ищет нового хозяина. В этот раз не делал ни аудиовхода, ни выхода 3,5-мм на наушники — указал, что могу это сделать по спецзаказу, а то ведь вдруг кто хочет максимальной аутентичности, раз уж коробка есть (эдак ещё придётся подсветку отрывать и FM назад в УКВ перегонять!).
Такие дела. «Коробочный приёмник» не всегда означает, что он не требует никаких вложений. Иногда, может, их надо даже больше, чем какому помоечному найдёнышу.
Приемник «VEF-214»
Во избежание порчи приемника оберегайте его от ударов, попадания дождя и солнечных лучей (при сильном нагреве ухудшается работа приемника).
Комплект поставки
Указания по технике безопасности
В приемнике имеется встроенный блок питания от сети переменного тока напряжением 220 В. Перед заменой сетевого предохранителя приемника выньте вилку шнура питания из розетки электросети и отсоедините шнур питания от приемника. Передвиньте крышку предохранителя вниз и выньте предохранитель 15. Устанавливается предохранитель в обратной последовательности. Не оставляйте неработающий приемник включенным в сеть. Запрещается включить приемник в сеть со снятой задней стенкой. Недопустима установка самодельных предохранителей. краткое описание приемника Приемник радиовещательный «VEF-214» второй группы сложности соответствует требованиям ГОСТ 5651—82 и технических условий 2.021.235 ТУ и предназначен для приема передач радиовещательных станций с амплитудной модуляцией (АМ) в диапазонах длинных, средних, коротких волн, с частотной модуляцией (ЧМ) в диапазоне ультракоротких волн. Группы сложности входящих в приемник компонентов: ЧМ 2, АМ 2 Приемник имеет 6 диапазонов волн, внутреннюю магнитную антенну для приема на ДВ и СВ диапазонах, а также встроенную телескопическую антенну для приема на КВ и УКВ диапазонах. Продолжительность работы приемника от автономных источников питания (при средней громкости) не менее 100 часов. Расход элементов питания в большей степени зависит от громкости, с какой работает приемник. Расположение и назначение элементов управления приемника приведены на рис. 1.
Основные технические характеристики
Подготовка к работе и порядок работы с приемником
Установка элементов питания
Нажмите на защелки крышки батарейного отсека питания и движением вниз снимите крышку. Вставьте шесть элементов типа «373» в батарейный отсек 9, соблюдая полярность подключения, и закройте отсек крышкой.
Питание от сети переменного тока
Включение и настройка
Подключение дополнительных устройств
Гарантийные обязательства
В течение гарантийного срока эксплуатации владелец имеет право, в случае отказа приемника, на бесплатный ремонт по предъявлению гарантийного талона. При этом за первый ремонт в течение гарантийного срока вырезают отрывной талон, соответствующий выполненной работе. Последующие в течение гарантийного срока ремонты выполняют также бесплатно и записывают данные о виде ремонта в учетно-техническую карточку, которая находится в ремонтном предприятии, и на оборотной стороне гарантийного талона.
Обмен неисправных приемников осуществляется через торговую сеть по предъявлению справки ремонтного предприятия и гарантийного талона в соответствии с действующими правилами обмена промышленных товаров, купленных в розничной торговой сети государственной и кооперативной торговли.
Vef 214 схема электрическая принципиальная схема
Портативный радиоприёмник «Вэф-214» с начала 1985 года выпускало Рижское ПО «ВЭФ». Радиоприёмник 2-го класса »Вэф-214» работает в диапазонах ДВ, СВ, КВ (три поддиапазона) и УКВ. В приёмнике предусмотрена АПЧ, АРУ, бесшумная настройка, светодиодная индикация настройки, гнёзда наружной антенны, магнитофона, телефонов. Питается приёмник от сети или от шести элементов А-373. Во многом на него похож VEF-216.
Технические характеристики ВЭФ-214
Ценные радиодетали в радиоприёмнике ВЭФ-214
Транзисторы Транзисторы КТ814 — 4 шт Транзисторы КТ310 — 2,5 г Транзисторы КТ315 — 1 г Транзистор КТ312 желтый 3 вывода — 1 шт
Содержание драгоценных металлов в радиоприёмнике ВЭФ-214
Приемник «VEF-214»
Руководство по эксплуатации
Общие указания
Во избежание порчи приемника оберегайте его от ударов, попадания дождя и солнечных лучей (при сильном нагреве ухудшается работа приемника).
Комплект поставки
Указания по технике безопасности
В приемнике имеется встроенный блок питания от сети переменного тока напряжением 220 В. Перед заменой сетевого предохранителя приемника выньте вилку шнура питания из розетки электросети и отсоедините шнур питания от приемника. Передвиньте крышку предохранителя вниз и выньте предохранитель 15. Устанавливается предохранитель в обратной последовательности. Не оставляйте неработающий приемник включенным в сеть. Запрещается включить приемник в сеть со снятой задней стенкой. Недопустима установка самодельных предохранителей. краткое описание приемника Приемник радиовещательный «VEF-214» второй группы сложности соответствует требованиям ГОСТ 5651—82 и технических условий 2.021.235 ТУ и предназначен для приема передач радиовещательных станций с амплитудной модуляцией (АМ) в диапазонах длинных, средних, коротких волн, с частотной модуляцией (ЧМ) в диапазоне ультракоротких волн. Группы сложности входящих в приемник компонентов: ЧМ 2, АМ 2 Приемник имеет 6 диапазонов волн, внутреннюю магнитную антенну для приема на ДВ и СВ диапазонах, а также встроенную телескопическую антенну для приема на КВ и УКВ диапазонах. Продолжительность работы приемника от автономных источников питания (при средней громкости) не менее 100 часов. Расход элементов питания в большей степени зависит от громкости, с какой работает приемник. Расположение и назначение элементов управления приемника приведены на рис. 1.
Основные технические характеристики
Подготовка к работе и порядок работы с приемником
Установка элементов питания
Нажмите на защелки крышки батарейного отсека питания и движением вниз снимите крышку. Вставьте шесть элементов типа «373» в батарейный отсек 9, соблюдая полярность подключения, и закройте отсек крышкой.
Питание от сети переменного тока
Включение и настройка
Подключение дополнительных устройств
Схемы
Гарантийные обязательства
В течение гарантийного срока эксплуатации владелец имеет право, в случае отказа приемника, на бесплатный ремонт по предъявлению гарантийного талона. При этом за первый ремонт в течение гарантийного срока вырезают отрывной талон, соответствующий выполненной работе. Последующие в течение гарантийного срока ремонты выполняют также бесплатно и записывают данные о виде ремонта в учетно-техническую карточку, которая находится в ремонтном предприятии, и на оборотной стороне гарантийного талона.
Обмен неисправных приемников осуществляется через торговую сеть по предъявлению справки ремонтного предприятия и гарантийного талона в соответствии с действующими правилами обмена промышленных товаров, купленных в розничной торговой сети государственной и кооперативной торговли.
Vef 214 схема электрическая принципиальная схема
Добавлено (01.04.2013, 23:47) ——————————————— Можно ли заменить кандеры 50uF на 47 и 500 на 470 в приемнике. Качество сигнала не сильно пострадает?
Добавлено (02.04.2013, 19:22) ——————————————— Я полазил по разным форумам. короче, у многих тоже самое что и у меня. Нет, вот укв он после замены конденсаторов отлично ловит, а остальные диапазоны не один не работают. Я уже восемь часов с ним просидел! А по теории он сейчас вообще что то должен ловить на кв, дв, св? Или в моем регионе просто плохое прохождение сигнала.
Добавлено (09.05.2013, 11:43) ——————————————— Так как у людей с других форумов и у нас с вами эта проблема идентична, то значит поломка одного и того же блока/элемента. Только с простеньким мультиметров в руках ее найти не возможно, почти! Единственный выход-надеятся на чудо или «в слепую» выпаивать каждую деталь и проверять. А как быть если микры вышибло?! Там их две кстати. Да никак! Искать таки же и впаивать на место старых, что только добавляет гемора и уменьшает кол-во нервных клеток
Тема: VEF-214
Опции темы
Поиск по теме
VEF-214
Вот на базаре купил такой приемник – VEF-214. У меня работает только один диапазон: УКВ. Поймал одну станцию. Какой то ТВ канал. Больше ничего не слышно.
Я хочу восстановить этот приемник. Вот не знаю счего начать регулировку.
Первым делом поменять все электролиты.
Вот на базаре купил такой приемник – VEF-214. У меня работает только один диапазон: УКВ. Поймал одну станцию. Какой то ТВ канал. Больше ничего не слышно.
Я хочу восстановить этот приемник. Вот не знаю счего начать регулировку.
вот вам схема со всеми режимами. лучше ничего не придумаешь
есть у меня ВЭФ 201 1970го года, так специально выпаивал все электролиты и замерял их ёмкость и ESR, в итоге вернул всё на место на плату-они оказались в идеальном состоянии.
Не факт. Уменя такой приЁмник на даче — ни одного электролита (и вообще ничего) не меняно. Для начала мягкой тряпочкой смоченной 1% раствором касторового масла в чистом спирте почистить контакты барабана. УКВ там 62-74 мГц РВ станций Вашем регионе Roland, может и не быть. Переключатель КСДВ-УКВ тоже очень ненадЁжный. А вообще с 2004 года регистрация, могли бы и профиль заполнить — всЁ проще общаться.
Портативный радиоприёмник ВЭФ-214
Портативный радиоприёмник «Вэф-214» с начала 1985 года выпускало Рижское ПО «ВЭФ». Радиоприёмник 2-го класса »Вэф-214» работает в диапазонах ДВ, СВ, КВ (три поддиапазона) и УКВ. В приёмнике предусмотрена АПЧ, АРУ, бесшумная настройка, светодиодная индикация настройки, гнёзда наружной антенны, магнитофона, телефонов. Питается приёмник от сети или от шести элементов А-373. Во многом на него похож VEF-216.
Технические характеристики ВЭФ-214
Ценные радиодетали в радиоприёмнике ВЭФ-214
Транзисторы Транзисторы КТ814 — 4 шт Транзисторы КТ310 — 2,5 г Транзисторы КТ315 — 1 г Транзистор КТ312 желтый 3 вывода — 1 шт
