Как снять вилку сцепления на газели бизнес

Замена сцепления и вилки на автомобиле Газель своими руками

Замена сцепления у автомобиля марки Газель требуется довольно часто, так как является уязвимым местом. Машина в основном предназначена для бизнеса, узлы и агрегаты которой всегда работают в нагруженном режиме. Поэтому срок службы деталей ограничен, в среднем сцепление требует замены через каждые 50–70 тысяч километров. Как правило, оно меняется в комплекте (нажимной диск, ведомый диск, выжимной подшипник).

Замена сцепления Газель бизнес

Замену сцепления автомобилей модели Газель бизнес сделать несложно. Для этого только необходим соответствующий инструмент. Работы нужно выполнять на автомобильном подъемнике или на яме.

Произвести замену диска или всего комплекта можно своими руками. Для примера возьмем Газель с двигателем ЗМЗ 40524 (он из семейства двигателей ЗМЗ 406).

Ставим автомобиль на яму и в первую очередь снимаем рычаг КПП. Перед тем, как вынуть рычаг, его необходимо установить в нейтральное положение. Поднимаем резиновый кожух.

Находим конусную гайку, отворачиваем ее и выдергиваем рычаг.

Делаем метки на карданном вале и хвостовике заднего моста.

Метки делаются для того, чтобы поставить вал при сборке в это же положение. Если «кардан» поставить не по меткам, возможно появление вибрации.

Затем отворачиваем траверсу КПП (8 болтов по краям) и выдергиваем вал. Перед снятием карданного вала желательно слить масло из КПП.

Разъединяем провода, идущие к КПП;
Отсоединяем крепление кронштейна КПП к приемной трубе глушителя;
Снимаем полностью траверс коробки передач, делаем это аккуратно, так как двигатель с коробкой опустятся вниз;
Затем откручиваем гайки крепления самой КПП и демонтируем ее.

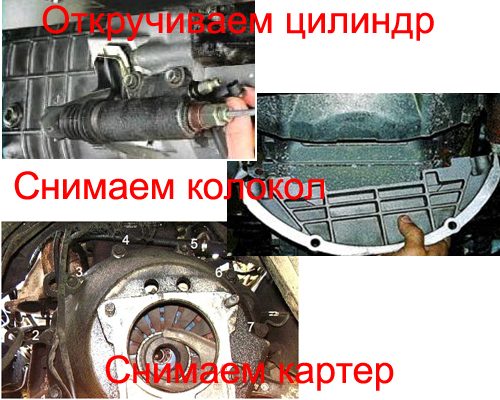

Отворачиваем крепление рабочего цилиндра сцепления, убираем цилиндр в сторону, вынимаем вилку.

Читайте также:

Сцепление для ваз 2107 какое лучше

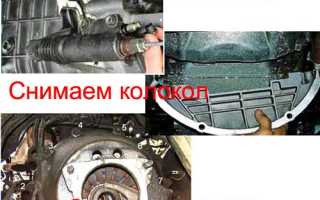

Демонтируем картер сцепления («колокол»), сначала нижний алюминиевый усилитель картера,затем сам картер.

Отворачиваем шесть болтов на корзине. Все разобрано.

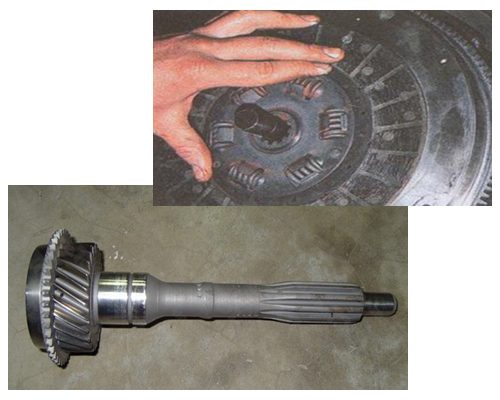

Берем новый комплект – корзину, диск, выжимной подшипник, и начинаем сборку. Для того чтобы без проблем установить КПП, ведомый диск необходимо отцентровать, а потом уже заворачивать болты «корзины». Заворачивать болты нужно равномерно по кругу, а не сразу с одной стороны. Для центровки можно воспользоваться специальной оправкой или любым первичным валом «Газелевской» или «Волговской» КПП. Вал подойдет даже от 4-х ступенчатой коробки.

Затем все собираем дальше в обратном порядке. Выжимной подшипник удобно сразу надеть на фланец первичного вала коробки, предварительно проложив под него губку, пропитанную густой смазкой. Губку можно пропитать трансмиссионным маслом.

Чтобы прикрутить траверс КПП одному, потребуется поддомкрачивать коробку передач, удобнее такую операцию делать вдвоем. После сборки следует залить масло в коробку переключения передач, проверив уровень масла по контрольной пробке сбоку. Вот и все — замена диска сцепления произведена.

Замена вилки сцепления

Замену вилки сцепления на модели Газель бизнес сделать очень легко, для этого КПП снимать не потребуется. Такой ремонт тоже можно выполнить своими руками.

Для замены вилки отворачиваем два болта рабочего цилиндра сцепления (РЦС), цилиндр на шланге отводится в сторону. Старую вилку вынимаем и устанавливаем новую. Нужно следить, чтобы вилка попала на специальные отливы муфты выжимного подшипника, в противном случае нормального выжима педали сцепления не будет.

Установив новую вилку, через шток прожимаем руками РЦС, подводим его к местам крепления, фиксируем цилиндр болтами. Конечно, шланг сцепления можно открутить и устанавливать РЦС будет легче, но тогда придется прокачивать сцепление. У нас же описана замена вилки самым простым и оптимальным способом.

Как вставить вилку сцепления на газели без снятия коробки

Для замены вилки выключения сцепления разбирать всю трансмиссию не обязательно. Можно сделать и через лючок вилки сцепления. Яма или подъемник также не обязательны. Переноска — обязательна.

Читайте также:

Сцепление и тормозная жидкость в чем связь

Снимаем возвратную пружину 2 (см. рис. 1), расшплинтовываем шток 5, отворачиваем рабочий цилиндр сцепления 1, вынимаем шток из вилки, снимаем защитный чехол вилки. Выдергиваем старую вилку, если она не полностью сломалась — лучше ее не доламывать, а выдернуть как есть.

Новую вилку дорабатываем на точиле (если вилка поддается напильнику, значит она не каленая, такую возвращаем продавцу). Заклепки стачиваем до 1-1,5 мм (можно напильником), снимаем фаску на концах вилки, обтачиваем между вилками, чтобы прошел болт со сферической головкой (шаровая опора вилки выключения сцепления) 7. Здесь главное не переусердствовать. Возможно, что некоторые операции не потребуются, учитывая допуски и посадки.

Рис. 2. Детали привода сцепления.

Рис. 3. Выжимной подшипник.

Светим переноской в лючок, ориентируем плоские грани муфты выжимного подшипника 2101-1601185 (рис. 3) горизонтально, кончики пружины 2101-1601188 должны быть обращены в сторону лючка. Вилку пропихиваем в лючок, легким ударом молотка вгоняем внутрь. Вилка должна пройти болт со сферической головкой (шаровую опору вилки выключения сцепления) и вилками попасть на муфту выжимного. Пружина 2101-1601188 должна попасть двумя концами между отогнутыми ребрами каждой вилки. Если пружина не попадает (при прохождении шаровой опоры вилка может перекашиваться), поддеваем усик пружины длинной отверткой и отводим в сторону коробки передач, молотком подбиваем вилку внутрь.

Молотком стучим слегка, если вилка легко не входит, то еще подтачиваем ее (в разумных пределах). Шаровая опора вилки выключения сцепления должна попасть в углубление вилки, лепестки пружины вилки сцепления должны обхватить шаровую опору. Если не обхватывают, ставим ее на место отверткой.

Собираем привод сцепления в обратном порядке: ставим защитный чехол вилки, ставим шток в вилку, привинчиваем рабочий цилиндр сцепления с планкой возвратной пружины, зашплинтовываем шток, регулируем сцепление, ставим возвратную пружину.

Если замена производится без ямы, лежа на земле, то голову удобно упереть в левое переднее колесо, чтобы и шея не уставала, и нутро картера сцепления было видно.

Сцепление является важной составляющей системой трансмиссии. В свою очередь вилка сцепления – незаменимый элемент, который позволяет деталям медленно соединяться и отключать крутящийся момент.

Читайте также:

Как поменять ручку кпп на приоре

Как работает сцепление
Определяем неполадку
Процесс замены вилки
Цена ремонта
Видео

Каждый механизм автомобиля связан между собой, двигатель передает крутящий момент на коробку передач, та в свою очередь на колеса. Но стоит помнить, что между двигателем и коробкой передач есть механизм сцепления. От его исправности и качества работы будет зависеть насколько быстро будут переключатся передачи и набирать скорость.

Вилка сцепления один из механизмов, который помогает переключать передачи, но по разным обстоятельствам, эта деталь бывает выходит из строя. Рассмотрим принцип поиска неисправности, принцип замены и стоимость работ.

Понятие и принцип работы работы сцепления и его составных

Сцепление – это специальное системное устройство, связующее звено между двигателем и трансмиссией. Оно выполняет важные функции в автомобиле. В первую очередь передает крутящийся момент. Однако, помимо этого он защищает двигатель и трансмиссию от любых повреждений или нагрузок. Таким образом, продлевает их работоспособность.

Существует несколько видов механизма сцепления. Самый распространенный вид – фрикционный. Его конструкция довольна проста, а принцип состоит в том, что он работает за счет силы трения. Также существует гидравлический механизм, в основе которой лежит специальная гидравлическая жидкость которая приводит в действие механизм. И наконец последний вид – электромагнитное сцепление. Суть его работы состоит в том, что он использует электромагнитное поле для того, чтобы привести в действие весь механизм сцепления. Бывают случаи, когда встречается комбинированный тип сцепления, который совмещает в себе два основных вида.

Механизм устройства состоит из таких деталей как нажимной и выжимной диск. Его другое название корзина, который размещается между специальным маховиком и пружинами. В центре находится упорный подшипник. Помимо этого, есть ведомый диск, который крепится с муфтой, пружинами и фрикционными накладками. Это самые основные элементы системы. Также в её состав входят педали сцепления, рычаги и наконец вилка сцепления.

Весь принцип работы механизма состоит в том, что при отпущенной педали происходит трение ведомого диска вследствие чего передается крутящийся момент в трансмиссию. В обратном положении на диск перестает действовать сила трения и начинает работать вилка сцепления, благодаря чему переходит обратно на маховик.

Обнаружение неполадок вилки сцепления

В таком случае, заменяют поврежденные детали. Если в работе сцепления заметна буксировка, это свидетельствует о том, что неправильно работают цилиндры или имеется утечка гидравлической жидкости. Как и в предыдущем случае, детали заменяют. Еще одним из признаков неполадок является плохая работа педали. Здесь скорей всего проблема кроется в подшипнике или рычагах, и решается она с помощью замены.

Замена вилки сцепления автомобиля

Одним из необходимых элементов всего механизма по праву считается вилка выключения сцепления. Она передвигает кромку пружины с муфты и таким образом выключает механизм.

Прежде всего следует осторожно отнестись к выбору новой детали. Она должна быть качественной и быть немного сточенной, для того, чтобы закручивать болты аккуратно и с легкостью. В процессе работы важно соблюдать основные правила и проводить действия аккуратно, чтобы не повредить детали.

Читайте также:

Как устранить люфт рычага кпп ваз 2110

Весь процесс состоит из двух частей. Первая включает в себя снятие старой вилки. Для этого снимаем возвратную пружину, отгибаем цилиндр и достаем ось вилки. На вилке находится специальное покрытие которое защищает её. Она также подлежит снятию. Теперь остается лишь забрать вилку.

Вторая часть ремонта состоит в том, что мы заменяем и вставляем новую вилку. Для этого конец пружины вставляем в люк и внимательно продвигаем его в конец. Деталь должна плавно и спокойно пройти мимо пружин и муфты подшипника и дойти до специального углубления, где её обхватят лепестки пружины. Для облегчения работы можно воспользоваться молотком, однако следует не переусердствовать с силой его давления. После этого весь механизм собирается и тщательно закручивается.

Стоимость ремонта вилки сцепления

В автосервисах специалисты могут предоставить вам услуги по замене вилки сцепления. Данная процедура будет стоить от 4000 до 6000 рублей. Не обязательно покупать детали отдельно если проделываете ремонт самостоятельно. Весь комплект сцепления обойдётся в сумму от 3000 рублей. Стоимость самой вилки сцепления достигает около 500 рублей.

Видео замены вилки сцепления автомобиля:

Регулировка и подмена сцепления на Газели

Предупредить выход авто из строя позволяет подмена рабочего либо головного цилиндра сцепления на Газели, также других деталей. Принципиально вовремя проводить диагностику и ремонт тс, подменять по мере надобности набор сцепления и иных узлов. В предстоящем это дозволит избежать поломок на трассе и ДТП.

Схема устройства сцепления на Газели

Принцип действия системы сцепления

Для передачи вращающего момента ведущим колесам тс от коленвала мотора предусмотрена коробка, потому что ровная передача момента от мотора колесам нерентабельна. Автомобиль не сумеет поехать без сцепления, а сама работа силового агрегата будет неэффективной.

Для комфортной работы силовой установки вращающий момент, снятый с коленвала, за ранее должен поменяться в коробке переключения передач (КПП). После чего он перебегает на ведомую ось. Так как переключение передачи принуждает крутиться шестерни КПП, которые с силой ударяются друг о друга, то поменять передачу можно с трудом. При неизменном подключении коробки к агрегату для полной остановки тс будет нужно приостановить и мотор.

Работа сцепления в автомобиле Газель

Чтоб решить эти задачи, в автомобиле предвидено сцепление, представляющее собой особый узел коробки. Он содействует временному разобщению мотора и КПП, что приводит к прерыванию вращающего момента. При нажатии педали сцепления можно переключать передачи либо создавать остановку машины. Сцепление позволяет автомобилю плавненько трогаться с места и производить разгон.

Читайте:

Принцип его работы для хоть какой марки автомобиля схож. Оно исключает возможность резвого износа узлов и деталей, которые соединяют силовую установку и коробку.

Нажимной диск сцепления, присоединенный к корпусу, придавливает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, обязана иметь возможность производить по нему свободное движение. Корпус ступицы обустроен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.

Чтоб сделать требуемое усилие при нажатии, предусмотрена пружина с лепестками, которые подвергаются воздействию выжимного подшипника. Он представляет собой связывающее звено меж приводом и сцеплением, на которое крепится вилка с рычагом. На его конце закрепляется другой рычаг или трос, ведущий к педали сцепления.

Замена вилки сцепления ЗМЗ-402 на Волге

Рано днем в выходной заменил я вилку сцепления.

Как заменить вилку сцепления без снятия кпп .

как заменить вилку сцепления автомобилей ВАЗ-2101-2107 без снятия коробки передач . группы ВКонтакте по ремонту…

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

Читайте:

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

При сборке использовались детали низкого качества.
Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
Производились рывки с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

течь главного цилиндра сцепления Газели (ГЦС);
уход тормозной жидкости из бачка ГЦС;
течь рабочего цилиндра сцепления (РЦС);
перепускание манжеты ГЦС;
погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо рывков, а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Принцип диагностики и правила замены сцепления

Некорректную работу системы сцепления определяют по следующим основным моментам:

Бинго! Причина найдена. Провернуло выжимной подшипник! Тут неудачный ракурс фото, поэтому не очень понятно. Но пластиковые ушки должны смотреть строго вертикально — одно вверх, другое вниз

Нижняя лапка вилки при нормальных условиях должна нажимать на зеленую область. А она из-за проворота подшипника (градусов на 20-25) боковой гранью давила на красную область. Отсюда недожим сцепы и хруст

Кладу старые вилку и опору рядом для изучения. Зеленым отмечена правильная область соприкосновения с подшипником, красным — аварийная

Выставляю выжимной подшипник ушками вертикально. Он никак не фиксируется и просто вращается на первичном валу коробки. В этом и проблема. Инженеры могли бы придумать какую-то фиксацию с лапками вилки

Заодно решил сменить масло в коробке. На сливной пробке с магнитом видна хренова туча металлических опилок. И старое масло имеет перламутровый оттенок. Залил лукойловскую полусинтетику 75w-90

Запчасти

ГАЗ 31 2008, двигатель бензиновый 2.4 л., 132 л. с., задний привод, механическая коробка передач — своими руками

Машины в продаже

Комментарии 15

Вопрос такой: все передачи с хрустом включаются?

На моей тоже задняя, но если сперва включить вторую или первую, а потом не отпуская педаль сцепления включить заднюю, то норм, без хруста.

Мне что-то в свое время рассказывали про изношенные направляющие сцепления, но, к сожалению, нихрена в этом не понимаю((

По поводу хруста — у отца на Пассате вторая с хрустом тоже включается. Как появился хруст году в 2007м так и не изменялся, не прогрессирует, никак себя не проявляет.

По теме: если неполного выжимать нет, то может, забить и не париться?

Похрустывают первая, вторая, задняя. На горячую вообще отъявленно. А забить и не париться не даёт обильное кол-во металла в масле:(

У меня после переборки КПП стружки тоже дохрена было, в заднем мосту тоже. Успокаиваю себя фразой «обкатка, все квадратное становится круглым и т.п.»)))

1 и 2-я с самыми дорогими синхронизаторами:( 1800р/шт в гдм у нас лежат)

Вопрос такой: все передачи с хрустом включаются?

По теме: если неполного выжимать нет, то может, забить и не париться?

синхронизатор усыпает. посмотри у меня в бж волги, как я лечил

Предупредить выход авто из строя позволяет замена рабочего или главного цилиндра сцепления на Газели, а также других деталей. Важно своевременно проводить диагностику и ремонт транспортного средства, заменять при необходимости комплект сцепления и прочих узлов. В дальнейшем это позволит избежать поломок на трассе и ДТП.

Схема устройства сцепления на Газели

Принцип действия системы сцепления

Для передачи крутящего момента ведущим колесам транспортного средства от коленвала мотора предусмотрена трансмиссия, так как прямая передача момента от мотора колесам невыгодна. Автомобиль не сможет поехать без сцепления, а сама работа силового агрегата будет неэффективной.

Для удобной работы силовой установки крутящий момент, снятый с коленвала, предварительно должен измениться в коробке переключения передач (КПП). После этого он переходит на ведущую ось. Поскольку переключение передачи заставляет вращаться шестерни КПП, которые с силой ударяются друг о друга, то сменить передачу можно с трудом. При постоянном подключении коробки к силовому агрегату для полной остановки транспортного средства потребуется остановить и мотор.

Работа сцепления в автомобиле Газель

Принцип его работы для любой марки автомобиля одинаков. Оно исключает возможность быстрого износа узлов и деталей, которые соединяют силовую установку и трансмиссию.

Нажимной диск сцепления, присоединенный к корпусу, прижимает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, должна иметь возможность осуществлять по нему свободное движение. Корпус ступицы оснащен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.

Чтобы создать требуемое усилие при нажатии, предусмотрена пружина с лепестками, которые подвергаются воздействию выжимного подшипника. Он представляет собой связующее звено между приводом и сцеплением, на которое крепится вилка с рычагом. На его конце закрепляется другой рычаг либо трос, ведущий к педали сцепления.

Как сделать качественную замену

Причины поломки сцепления

Процесс замены сцепления на Газели

Среди основных проблем выделяют:

течь главного цилиндра сцепления Газели (ГЦС);
уход тормозной жидкости из бачка ГЦС;
течь рабочего цилиндра сцепления (РЦС);
перепускание манжеты ГЦС;
погнутый либо выпавший шток рабочего цилиндра и др.

Принцип диагностики и правила замены сцепления

Некорректную работу системы сцепления определяют по следующим основным моментам:

в коробке передач слышится шум при движении авто;
передача выключается самопроизвольно;
смена передач вызывает различные посторонние шумы;
переключение передач происходит затруднительно.

Автор: Александр ЯНЕКИН

Для проведения ремонтных работ сцепление можно снять с автомобиля, не снимая двигатель. Для этого автомобиль следует установить на эстакаду, подъемник или смотровую канаву.

Затягивать болты крепления кожуха к маховику следует равномерно во избежание коробления кожуха моментом 20-25 Н•м (2,0-2,5 кгс•м).

При установке вилки выключения сцепления обеспечить правильное положение вилки на шаровой опоре и лапок вилки на посадочных местах муфты подшипника выключения сцепления.

Установка гидравлического привода сцепления на автомобиль производится в порядке, обратном снятию.

Заполнение гидравлического привода жидкостью и удаление из него воздуха необходимо производить в следующем порядке:

заполнить бачок главного цилиндра тормозной жидкостью до нормального уровня (15-20 мм ниже верхней кромки бачка);
снять защитный колпачок с головки клапана прокачки рабочего цилиндра и надеть на головку резиновый шланг;
погрузить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд емкостью не менее 0,5 л, заполненный наполовину;
создать в системе давление, резко нажав 4-5 раз с интервалом 1-2 секунды на педаль сцепления;
удерживая педаль нажатой, отвернуть на 1/2-3/4 оборота клапан прокачки рабочего цилиндра, следя за тем, чтобы свободный конец шланга оставался погруженным в жидкость. Жидкость с пузырьками воздуха будет выходить в сосуд;
после того как истечение жидкости в сосуд прекратится, завернуть клапан до отказа, а затем отпустить педаль;
проверить наличие жидкости в бачке главного цилиндра. Не допускать во время прокачки снижения уровня жидкости в бачке более чем до 2/3 от нормального и добавлять жидкость по мере необходимости;
повторять указанные операции до тех пор, пока не будет выходить из шланга жидкость без пузырьков воздуха;
удерживая педаль нажатой, завернуть клапан прокачки рабочего цилиндра до отказа и затем плавно отпустить педаль;
снять с головки клапана шланг и надеть на головку клапана резиновый колпачок;
долить жидкость в бачок главного цилиндра до нормального уровня.

Нельзя доливать в бачок главного цилиндра жидкость, выпущенную при прокачке гидропривода, так как в ней содержится воздух.

Установка сцепления закончена, время проверить его работу.

Замена сцепления Газель бизнес

Находим конусную гайку, отворачиваем ее и выдергиваем рычаг.

Делаем метки на карданном вале и хвостовике заднего моста.

Разъединяем провода, идущие к КПП;
Отсоединяем крепление кронштейна КПП к приемной трубе глушителя;
Снимаем полностью траверс коробки передач, делаем это аккуратно, так как двигатель с коробкой опустятся вниз;
Затем откручиваем гайки крепления самой КПП и демонтируем ее.

Отворачиваем крепление рабочего цилиндра сцепления, убираем цилиндр в сторону, вынимаем вилку.

Отворачиваем шесть болтов на корзине. Все разобрано.

Замена вилки сцепления

Замену вилки сцепления на модели Газель бизнес сделать очень легко, для этого КПП снимать не потребуется. Такой ремонт тоже можно выполнить своими руками.

Сцепление на автомобиле с МКПП является важным и ответственным узлом. При этом большие нагрузки на сцепление и естественный износ приводят к тому, что в процессе эксплуатации отдельные элементы выходят из строя.

Не часто, но кроме корзины, диска сцеления и выжмного подшипника также может потребоваться замена вилки сцепления. Далее мы рассмотрим, что такое вилка сцепления, почему она выходит из строя, а также как поменять вилку сцепления и как поставить вилку сцепления не снимая коробки передач.

Когда нужна и как выполняется замена вилки сцепления

Прежде всего, если вилка сцепления выходит из строя, нормально ездить на автомобиле не получится, так как сцепление попросту не будет работать. Добраться до места ремонта конечно можно, зная, как ехать без сцепления. Однако о нормальной эксплуатации ТС с подобной поломкой речь не идет.

Сцепление фактически связывает двигатель и КПП, причем указанная связь может быть прервана путем нажатия на педаль сцепления в салоне. Прерывать передачу крутящего момента от мотора на коробку необходимо для переключения передач. Также сцепление снижает ударные, вибрационные и другие нагрузки, защищая двигатель и КПП.

Хотя существует несколько типов сцепления, самым распространенным остается фрикционное сцепление, где момент от двигателя передается благодаря трению. Такое сцепление бывает однодисковым, двухдисковым и многодисковым фрикционным сцеплением. При этом самым простым и широко распространенным остается однодисковый вариант.

Однодисковое сцепление состоит из таких основных элементов:

нажимного и ведомого диска;
выжимного подшипника и его муфты;
диафрагменной пружины;
вилки сцепления;

Если просто, одна сторона сцепления в сборе крепится к маховику двигателя, а с другой стороны через шлицевое соединение подсоединен вал КПП. Такое сцепление всегда замкнуто (диски прижаты друг к другу). При этом для размыкания сцепления (фактически, разводки нажимного и ведомого диска) используется привод выключения сцепления.

Так вот, после нажатия на педаль сцепления в салоне, усилие передается на привод сцепления, в результате чего происходит перемещение вилки сцепления. Указанная вилка, в свою очередь, передает усилие на выжимной подшипник, который смещается, оказывая воздействие на лепестки диафрагменной пружины нажимного диска (корзины сцепления).

Лепестки пружины прожимаются, наружный край корзины отодвигается от нажимного диска, также отжаться ему помогают тангенциальные пружины. В результате диски размыкаются, крутящий момент от мотора не передается на коробку. После того, как водитель отпускает педаль сцепления, диафрагменная пружина оказывает усилие, нажимной и ведомый диски смыкаются, момент снова передается от маховика и передача крутящего момента на коробку возобновляется.

Как видно, вилка отвечает за включение и выключение сцепления, то есть от ее исправности зависит возможность разъединить ДВС и КПП. Также на МКПП при условии исправной вилки и самого сцепления можно плавно дозировать тягу, не полностью отпуская педаль сцепления, позволять работать мотору на холостых оборотах без включения нейтральной передачи и т.д.

В случае, когда сцепление автомобиля плохо отзывается на нажатие педали, не следует исключать проблемы с вилкой. На начальном этапе можно выполнить регулировку свободного хода вилки сцепления, однако нужно помнить, что это временная мера. Через небольшой промежуток времени сбои в работе механизма включения/выключения сцепления снова проявятся.

Если сцепление не изношено, а также нет шума и вибраций при его работе, а также никаких других нареканий не вызывает привод сцепления, тогда источником проблем часто оказывается именно вилка. Как правило, на вилке появляется трещина, после чего элемент активно повреждается.

Основными признаками является увеличение свободного хода педали сцепления, трудности при переключении передач при выжатой педали сцепления, а также явный провал педали сцепления, причем выключения сцепления не происходит.

Для проверки того, что причиной проблем является вилка, рекомендуется осмотреть механизм. Для этого машину загоняют на яму или поднимают на подъемнике, далее сдвигается грязезащитный пыльник, который закрывает вилку сцепления. Наладив освещение (контрольная лампа, фонарик и т.п.), удается осмотреть вилку.
Если видны трещины и явные дефекты, тогда они будут заметны. Часто трескается вилка в той части, где на детали реализован переход в ровную плоскую поверхность части детали, где она переходит в ровную плоскость. При этом даже если трещин нет, вилка все равно может оказаться сильно изношенной в других местах.
Также вилка сцепления в некоторых случаях ломается (при езде педаль сцепления проваливается резко). Еще вилка гнется от механического воздействия, то есть возникает физическая деформация вилки сцепления. Это происходит в результате поломок самого сцепления, так как чтобы погнуть деталь, усилие требуется достаточно большое.
Часто изнашиваются и сами лапки вилки сцепления. Зачастую это происходит на машинах с большим пробегом, где вилка сцепления давно не менялась. Лапки вилки напрямую воздействуют на другие элементы сцепления, а дефекты в месте их контакта с муфтой неизбежно приводят к нарушениям в работе.
Еще отметим, что даже новая вилка может быть с дефектами, то есть при покупке запчастей (особенно неоригинальных) нужно сразу осматривать изделие на предмет возможного брака.

Замена вилки сцепления своими руками

Как правило, во многих автосервисах могут отдельно указывать на то, что для замены вилки сцепления нужно снимать коробку передач. На самом деле, часто это не так, а сервис просто намерен получить дополнительный заработок с учетом сложности и трудоемкости работ по демонтажу КПП.

Более того, если знать, как заменить вилку сцепления без демонтажа коробки передач, все работы можно выполнить самостоятельно в условиях обычного гаража. Естественно, приведенное ниже руководство является общим, то есть возможность такой замены вилки нужно уточнять в зависимости от конкретной модели автомобиля.

Итак, убедившись в том, что необходима замена вилки, потребуется подготовить работоспособную или новую деталь. Если приобретена новая вилка, ее концы (лапки) специалисты рекомендуют предварительно выполнить обточку на точильном камне, придерживая вилку под углом (угол около 45 градусов).

Обточка позволит установить новую вилку под прижимную пружину, расположенную на ступице выжимного подшипника. Также для простоты установки под пружину нужно завести особый крючок, которым можно приподнять пружину и вставить новую вилку.

Для снятия старой вилки потребуется:

осуществить демонтаж рабочего цилиндра сцепления. Снимается цилиндр вместе со штоком. После снятия цилиндр отводят в сторону вместе со шлангом, к которому он прикреплен;
снять защитный чехол со старой вилки, извлечь вилку из кожуха сцепления. Затем нужно провести осмотр кожуха, очистить его от грязи;
выполнить подготовку к установке новой вилки. Замена вилки сцепления без снятия коробки своими руками не представляется сложной. Для этого в кожухе сцепления нужно найти шарообразный палец, под который просовываются лепестки фиксатора вилки;

Рекомендуем также прочитать статью о том, как выполняется регулировка педали сцепления. Из этой статьи вы узнаете о том, как регулировать педаль сцепления, а также на какие нюансы следует обращать внимание в рамках выполнения данной процедуры.

Что в итоге

Как видно, в процессе эксплуатации автомобиля вилка сцепления подвержена износу. Хотя качественная деталь служит достаточно долго, уже к 100 тыс. км возможен выход вилки из строя. Если даже во время осмотра не удалось найти трещин или других дефектов, высока вероятность износа лапок. В любом случае, деталь требует замены.

Рекомендуем также прочитать статью о том, почему педаль сцепления стала мягкой. Из этой статьи вы узнаете о причинах, по которым сцепление становится мягким, падает педаль сцепления и т.д.

При этом важно подобрать запчасть хорошего качества, так как неоригинальная новая вилка сцепления может прослужить намного меньше, чем оригинал. Важно, чтобы изделие не только не имело дефектов, но и было выполнено из металла, который устойчив к нагрузкам.

Напоследок отметим, что достаточно часто вместе с вилкой сцепления замены потребует и муфта. В месте, где вилка контактирует с поверхностью, также возникает износ. По этой причине следует заранее убедиться, что проблему со сцеплением целесообразно решать только заменой одной вилки. В противном случае потребуется повторная разборка механизма сцепления, установка выжимного подшипника и т.д.

Педаль сцепления тугая, сцепление жестко нажимается: основные причины неисправности. Диагностика неполадок сцепления и ремонт. Советы и рекомендации.

Упала педаль сцепления: почему так происходит. Основные причины, по которым проваливается педаль сцепления, что делать водителю, если пропало сцепление.

Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.

Как отрегулировать педаль сцепления, для чего нужна регулировка: функции сцепления, регулировка педали сцепления (свободный ход и общий ход).

Сцепление автомобиля: назначение, виды, устройство, принцип работы. Частые неисправности сцепления в устройстве трансмиссии автомобиля, признаки неполадок.

Сцепление автомобиля и обзор конструкции: нажимной диск сцепления, ведомый диск, выжимной подшипник. Виды приводов сцепления на МКПП и коробках-робот РКПП.

Замена выжимного подшипника газель 402 двигатель

Находим конусную гайку, отворачиваем ее и выдергиваем рычаг.

Делаем метки на карданном вале и хвостовике заднего моста.

Разъединяем провода, идущие к КПП;
Отсоединяем крепление кронштейна КПП к приемной трубе глушителя;
Снимаем полностью траверс коробки передач, делаем это аккуратно, так как двигатель с коробкой опустятся вниз;
Затем откручиваем гайки крепления самой КПП и демонтируем ее.

Отворачиваем крепление рабочего цилиндра сцепления, убираем цилиндр в сторону, вынимаем вилку. Демонтируем картер сцепления («колокол»), сначала нижний алюминиевый усилитель картера,затем сам картер.

Отворачиваем шесть болтов на корзине. Все разобрано.

Чтобы прикрутить траверс КПП одному, потребуется поддомкрачивать коробку передач, удобнее такую операцию делать вдвоем. После сборки следует залить масло в коробку переключения передач, проверив уровень масла по контрольной пробке сбоку. Вот и все — замена диска сцепления произведена.

Особенности конструкции сцепления ГАЗ 3302 УМЗ-4215, ЗМЗ-402, ЗМЗ-406

На автомобилях ГАЗ 3302 с двигателем ЗМЗ-402 допустима установка как пружинно-рычажного, так и диафрагменного типа. Ведущий диск (корзина) состоит из кожуха, в котором размещены диафрагменная пружина, опорные кольца и нажимной диск. Пружина, зафиксированная на кожухе, краями прижимает нажимной. Ведомый диск состоит из ступицы со шлицами в центре отверстия и 2-х дисков, к одному из них прикреплены пружины в виде пластин. К ним с двух сторон прикрепляются с помощью заклепок фрикционные накладки.

Пластинчатые пружины, имеющие изгибы, содействуют лучшему прижиманию диска и добавочно сглаживают рывки в трансмиссии при включении. Для более плавной передачи усилия при начале движения автомобиля или переключении передач в окнах дисков размещены демпферные пружины.

Ведомый придавливается к маховику двигателя нажимным диском корзины. Через фрикционные накладки, усиливающие трение, крутящий момент передается на ведомый диск и, дальше на первичный вал коробки передач, с которым ведомый диск объединен шлицевым соединением.

Для кратковременного отсоединения двигателя автомобиля Газ 3302 от коробки передач служит привод выключения сцепления. При надавливании на педаль, поршень главного гидравлического цилиндра сцепления передвигается вперед. Вытесняемая жидкость по шлангу и трубке подается в рабочий гидравлический цилиндр, выдавливая из него поршень со штоком.

Шток передает движение на хвостовик вилки, которая прокручивается на шаровой опоре, другим концом сдвигает выжимной подшипник по первичному валу коробки передач. Подшипник муфты упирается в концы лепестков диафрагменной пружины. Деформируясь, пружина перестает влиять на нажимной, который в свою очередь «отпускает» ведомый, и передача крутящего момента прекращается.

Снаружи механизм сцеп-я газель 3302 прикрыт картером из алюминиевого сплава со штампованным поддоном из стали (нижней частью картера) (УМЗ-4215, ЗМЗ-402). Картер двумя направляющими и шестью болтами прикрепляется к блоку цилиндров двигателя. С другой стороны, в картер вкручены четыре шпильки для крепления коробки передач.

Картер имеет посадочное место для рабочего цилиндра № по каталогу6283000131 и окно для установки вилки 3302-1601200. Для усиления упругости на нижней части картера сцепления двигателя ЗМЗ-406 устанавливается усилитель.

Замена вилки сцепления

Регулировка и замена сцепления на Газели

Схема устройства сцепления на Газели

Принцип действия системы сцепления

Работа сцепления в автомобиле Газель

Принцип его работы для любой марки автомобиля одинаков. Оно исключает возможность быстрого износа узлов и деталей, которые соединяют силовую установку и трансмиссию.

Возможные неисправности сцепления ГАЗ-2705 и способы их устранения

Неполное выключение сцепления — сцепление «ведет» (не включаются или включаются с трудом передачи):

— При работе двигателя на холостых оборотах, включенный прямой передаче и выключенном сцеплении вторичный вал коробки передач не должен вращаться

Для проведения проверки необходимо снять карданную передачу и вставить в задний картер коробки передач отдельную скользящую вилку карданной передачи для предотвращения течи масла

— Наличие воздуха в гидравлическом приводе сцепления

Прокачать гидравлическую систему привода сцепления, убедиться, что перемещение конца вилки — не менее 14 мм

— Заедание ступицы ведомого диска на шлицах первичного вала

Устранить заедание на шлицах (зачистить шлицы)

— Коробление ведомого диска

Заменить ведомый диск или выправить его

— Неодновременное нажатие подшипника выключения сцепления на рычаги выключения сцепления

Отрегулировать взаимное расположение концов рычагов выключения сцепления

Неполное включение сцепления — сцепление буксует (ощущается специфический запах, ухудшается разгон автомобиля, падает скорость движения, с трудом преодолевается подъем):

— Ослабление нажимных пружин

Заменить пружины новыми

— Замасливание фрикционных накладок ведомого диска

Заменить ведомый диск или фрикционные накладки.

В случае небольшого замасливания промыть поверхность накладок керосином и зачистить мелкой шкуркой

— Чрезмерный износ фрикционных накладок (до заклепок), рабочих поверхностей маховика и нажимного диска

Заменить фрикционные накладки или ведомый диск

Заменить маховик или нажимной диск или устранить на них задиры и кольцевые риски механической обработкой с учетом рекомендаций

— Засорено или перекрыто кромкой манжеты компенсационное отверстие главного цилиндра из-за набухания манжеты

Как сделать качественную замену

Причины поломки сцепления

Вилка сцепления газель, волга, патриот

Замена (установка, снятие) сцепления на Газели

При разборке сцепления необходимо отсоединить трубопроводы, при этом в отверстия необходимо установить заглушки, что бы избежать попадания грязи. При сборке заглушки снимаются перед тем как присоединять трубопроводы.

Снятие сцепления производится в следующей последовательности:

— отключить и отсоединить колодки проводов заднего хода и датчика скорости;

— отсоединить от картера сцепления рабочий цилиндр вместе с кронштейном, не отсоединяя цилиндр от трубопровода приподнять его вверх и зафиксировать в этом положении;

— открутить болт который крепит рамку чехла вилки сцепления и снять вилку;

— отсоединить и снять кардан;

— на задний картер коробки поставить заглушку, что бы масло из коробки не выливалось;

— вынуть рычаг переключения передать и снять коробку вместе с муфтой выключения сцепления;

— от картера сцепления отсоединить кронштейн выпуска газов.

— снять сам картер сцепления;

— отсоединить нажимной и ведомый диски и снять их.

Для установки сцепления на газель необходимо:

ВНИМАНИЕ

Сторона ведомого диска с надписью «GEARBOX — SIDE» при установке должна смотреть к нажимному диску.

Произвести установку ведомого и нажимного дисков, для этого нужно частично ввернуть болты крепления с их шайбами и отцентрировать ведомый диск с помощью оправки, после произвести затяжку болты крепления, при этом нужно учитывать следующее:

— затяжка болтов крепления производится в два приема крест-накрест, начиная затяжку нужно с нижней точки. Первый раз необходимо закрутить болты до упора, второй раз уже необходимо протянуть их моментом усилия в 20-29 Н·м (2,0-2,9 кгс·м).

— произвести установку вилки, болт рамки чехла необходимо затягивать с моментом усилия в 4-8 Н·м (0,4-0,8 кгс·м). Перед тем как устанавливать на опорные поверхности вилки под муфту и сферическую опору необходимо нанести оригинальную смазку«Olista Longtime 3EP».

Как поменять выжимной на газели 402 двигатель

Керном помечаем взаимное положение кожуха и маховика.

Удерживая маховик от проворачивания отверткой или монтажной лопаткой, ключом или головкой на 12 выворачиваем 6 болтов

Снимаем ведущий диск в сборе (корзину) и ведомый диск

После разборки детали сцепления следует промыть в керосине и осмотреть.

На поверхности ведущих дисков не допускаются трещины, задиры и глубокие борозды.

При их наличии заменяем маховик и корзину в сборе.

Ведомый диск с изношенными до заклепок, покоробленными, имеющими трещины, замасливание и прижоги накладками заменяем.

Выступание концов лепестков диафрагменной пружины контролируем с использованием проставки.

При перемещении концов лепестков на 8,5 мм вниз, отход нажимного диска должен быть не менее 1,3 мм, в противном случае меняем ведущий диск (корзину) в сборе

На картере не допускаются любые трещины и обломы.

При сборке покрываем трущиеся поверхности вилки, муфты, толкателей и шлицы вала смазкой ШРУС-4.

Устанавливаем диски в следующей последовательности

Вставляем центровочную оправку в подшипник маховика двигателя

Надеваем на нее ведомый диск

3. С одной стороны ступица диска выступает меньше чем с другой.

Этой стороной он должен быть обращен к маховику

4. Прикладываем к маховику корзину и крепим ее 6 болтами (отверстия совпадают только в одном положении)

После затяжки болтов вынимаем оправку.

Снятие ведущего и ведомого дисков сцепления автомобиля с двигателем модели ЗМЗ-405, ЗМЗ-406

Керном помечаем взаимное положение кожуха и маховика.

1. Удерживая маховик от проворачивания отверткой или монтажной лопаткой, ключом или головкой на 12 выворачиваем 6 болтов

2. Снимаем ведущий диск в сборе (корзину) и ведомый диск

После разборки детали сцепления следует промыть в керосине и осмотреть.

На поверхности ведущих дисков не допускаются трещины, задиры и глубокие борозды.

При их наличии заменяем маховик и корзину в сборе.

Выступание концов лепестков диафрагменной пружины контролируем с использованием проставки.

При перемещении концов лепестков на 8,5 мм вниз, отход нажимного диска должен быть не менее 1,3 мм, в противном случае меняем ведущий диск (корзину) в сборе.

На картере не допускаются любые трещины и обломы.

При сборке покрываем трущиеся поверхности вилки, муфты, толкателей и шлицы вала смазкой ШРУС-4.

Устанавливаем диски в следующей последовательности

Вставляем центровочную оправку в подшипник маховика двигателя.

Надеваем на нее ведомый диск.

С одной стороны ступица диска выступает меньше чем с другой. Этой стороной он должен быть обращен к маховику.

Прикладываем к маховику корзину и крепим ее 6 болтами (отверстия совпадают только в одном положении).

После затяжки болтов вынимаем оправку

Разборка сцепления автомобиля с двигателем модели ЗМЗ-402

Работу проводим на смотровой канаве.

Снимаем коробку передач.

Снимаем рабочий цилиндр гидропривода сцепления (смотрите статью – Замена главного и рабочего цилиндров сцепления автомобиля Газель

1. Ключом «на 10» отворачиваем болт крепления

2. Вынимаем вилку выключения сцепления вместе с защитным чехлом.

3. Вынимаем подшипник выключения сцепления (выжимной).

4. Ключом «на 12» отворачиваем два нижних болта

5. Ключом «на 14» ослабляем затяжку двух верхних болтов крепления усилителя картера сцепления.

Аналогично ослабляем крепление усилителя с другой стороны двигателя.

6. Ключом «на 12» отворачиваем четыре болта крепления нижней части картера сцепления

7. Отжав монтажной лопаткой, снимаем нижнюю часть.

Между поддоном и картером установлена картонная прокладка.

Чтобы при сборке узла не нарушить совместную балансировку маховика и ведущего диска сцепления, помечаем зубилом или кернером их взаимное положение

9. Удерживая маховик от проворачивания монтажной лопаткой, ключом «на 12» отворачиваем шесть болтов крепления «корзины» к маховику.

Между ними установлены полукруглые пластины.

Для облегчения доступа к болтам периодически проворачиваем маховик.

11. Снимаем «корзину» и ведомый диск сцепления

Устанавливаем детали сцепления в обратной последовательности, центрируя ведомый диск сцепления специальной оправкой

При отсутствии оправки отцентровать ведомый диск сцепления можно первичным валом коробки передач.

Для этого при установке «корзины» сцепления только наживляем болты ее крепления, оставляя ведомому диску свободу перемещения.

Установив коробку и затянув гайки ее крепления, проворачиваем маховик, равномерно затягивая болты крепления «корзины».

Как снять вилку сцепления на газели бизнес

Замена сцепления и вилки на автомобиле газель своими руками

Находим конусную гайку, отворачиваем ее и выдергиваем рычаг.

Делаем метки на карданном вале и хвостовике заднего моста.

Разъединяем провода, идущие к КПП;
Отсоединяем крепление кронштейна КПП к приемной трубе глушителя;
Снимаем полностью траверс коробки передач, делаем это аккуратно, так как двигатель с коробкой опустятся вниз;
Затем откручиваем гайки крепления самой КПП и демонтируем ее.

Отворачиваем шесть болтов на корзине. Все разобрано.

Замена вилки сцепления

Когда нужна и как выполняется замена вилки сцепления

Однодисковое сцепление состоит из таких основных элементов:

нажимного и ведомого диска;
выжимного подшипника и его муфты;
диафрагменной пружины;
вилки сцепления;

Как видно, вилка отвечает за включение и выключение сцепления, то есть от ее исправности зависит возможность разъединить

и КПП. Также на МКПП при условии исправной вилки и самого сцепления можно плавно дозировать тягу, не полностью отпуская педаль сцепления, позволять работать мотору на холостых оборотах без включения нейтральной передачи и т.д.

Для проверки того, что причиной проблем является вилка, рекомендуется осмотреть механизм. Для этого машину загоняют на яму или поднимают на подъемнике, далее сдвигается грязезащитный пыльник, который закрывает вилку сцепления. Наладив освещение (контрольная лампа, фонарик и т.п.), удается осмотреть вилку.
Если видны трещины и явные дефекты, тогда они будут заметны. Часто трескается вилка в той части, где на детали реализован переход в ровную плоскую поверхность части детали, где она переходит в ровную плоскость. При этом даже если трещин нет, вилка все равно может оказаться сильно изношенной в других местах.
Также вилка сцепления в некоторых случаях ломается (при езде педаль сцепления проваливается резко). Еще вилка гнется от механического воздействия, то есть возникает физическая деформация вилки сцепления. Это происходит в результате поломок самого сцепления, так как чтобы погнуть деталь, усилие требуется достаточно большое.
Часто изнашиваются и сами лапки вилки сцепления. Зачастую это происходит на машинах с большим пробегом, где вилка сцепления давно не менялась. Лапки вилки напрямую воздействуют на другие элементы сцепления, а дефекты в месте их контакта с муфтой неизбежно приводят к нарушениям в работе.
Еще отметим, что даже новая вилка может быть с дефектами, то есть при покупке запчастей (особенно неоригинальных) нужно сразу осматривать изделие на предмет возможного брака.

Замена вилки сцепления своими руками

Для снятия старой вилки потребуется:

осуществить демонтаж рабочего цилиндра сцепления. Снимается цилиндр вместе со штоком. После снятия цилиндр отводят в сторону вместе со шлангом, к которому он прикреплен;
снять защитный чехол со старой вилки, извлечь вилку из кожуха сцепления. Затем нужно провести осмотр кожуха, очистить его от грязи;

как выполняется регулировка педали сцепления

. Из этой статьи вы узнаете о том, как регулировать педаль сцепления, а также на какие нюансы следует обращать внимание в рамках выполнения данной процедуры.

Регулировка и замена сцепления на Газели

Схема устройства сцепления на Газели

Как правильно установить вилку сцепления на газель

Что делать, если вилка сцепления Вашего автомобиля Газель вышла из строя? Это может произойти внезапно и застать автолюбителя врасплох. В первую очередь, постарайтесь не паниковать. Вы легко сможете провести самостоятельный ремонт даже с минимальными знаниями. Достаточно лишь быть в курсе кое-каких нюансов.

Как понять, что вилка сцепления сломана? Об этом «подскажет» поведение самой Газели. Если Вы заметили, что педаль отзывается не сразу, а двигатель работает слабо, это может быть одним из признаков неисправности элемента. Вилка может износиться или изогнуться. Кроме того, на ее лапках могут появиться дефекты.

Если Вы уже приобрели качественную новую комплектующую, ее необходимо обработать перед установкой. Концы обтачиваются на камне, чтобы деталь вошла под пружину. Кстати, для нее изготавливают крючок, с помощью которого удобно приподнимать и просовывать вилку сцепления.

Итак, алгоритм представляет собой следующие действия.

1. Вначале демонтируется старый элемент. Снимите цилиндр сцепления и отведите его и шланг, с которым он закреплен. Уберите чехол, защищающий вилку. Еще раз осмотрите элемент, и, если починить его невозможно, извлеките из кожуха.

2. Кожух осматривают на предмет загрязнений и посторонних предметов.

3. Найдите шарообразный палец кожуха. Под него просовываются лепестки, при помощи которых крепится фиксатор.

4. Под пружину, находящуюся на ступице выжимного подшипника, просуньте предварительно заточенные лапки элемента. Вилка сцепления должна быть расположена между ступицей и пружиной.

5. Соберите элементы в обратном порядке и удостоверьтесь, что сцепление верно работает. Совершите небольшую поездку на Газели, чтобы убедиться, что вилка сцепления установлена верно.

Замена такого элемента автомобиля Газель, как вилка сцепления – совсем несложный процесс, если разобраться в его тонкостях. Помочь с этим смогут специалисты . У нас Вы также сможете приобрести проверенные комплектующие для Вашего автомобиля – отечественного или иномарки. Вас приятно удивят наши низкие цены и широкий ассортимент, а также порадует внимательное обслуживание.
