Сцепление и тормозная жидкость в чем связь

Тормозная жидкость, прокачка сцепления, прокачка тормозной системы и замена передних колодок.

Наслушавшись от друзей про непонятную жижу вместо тормозной жидкости, решил заглянуть в бачки сцепления и тормозной системы. Посмотрел и ужаснулся. Ещё ребята говорили, что после прокачки сцепления сцепление становится легче.

1. Начинаем со СЦЕПЛЕНИЯ.

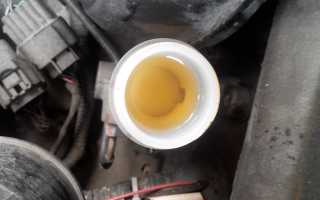

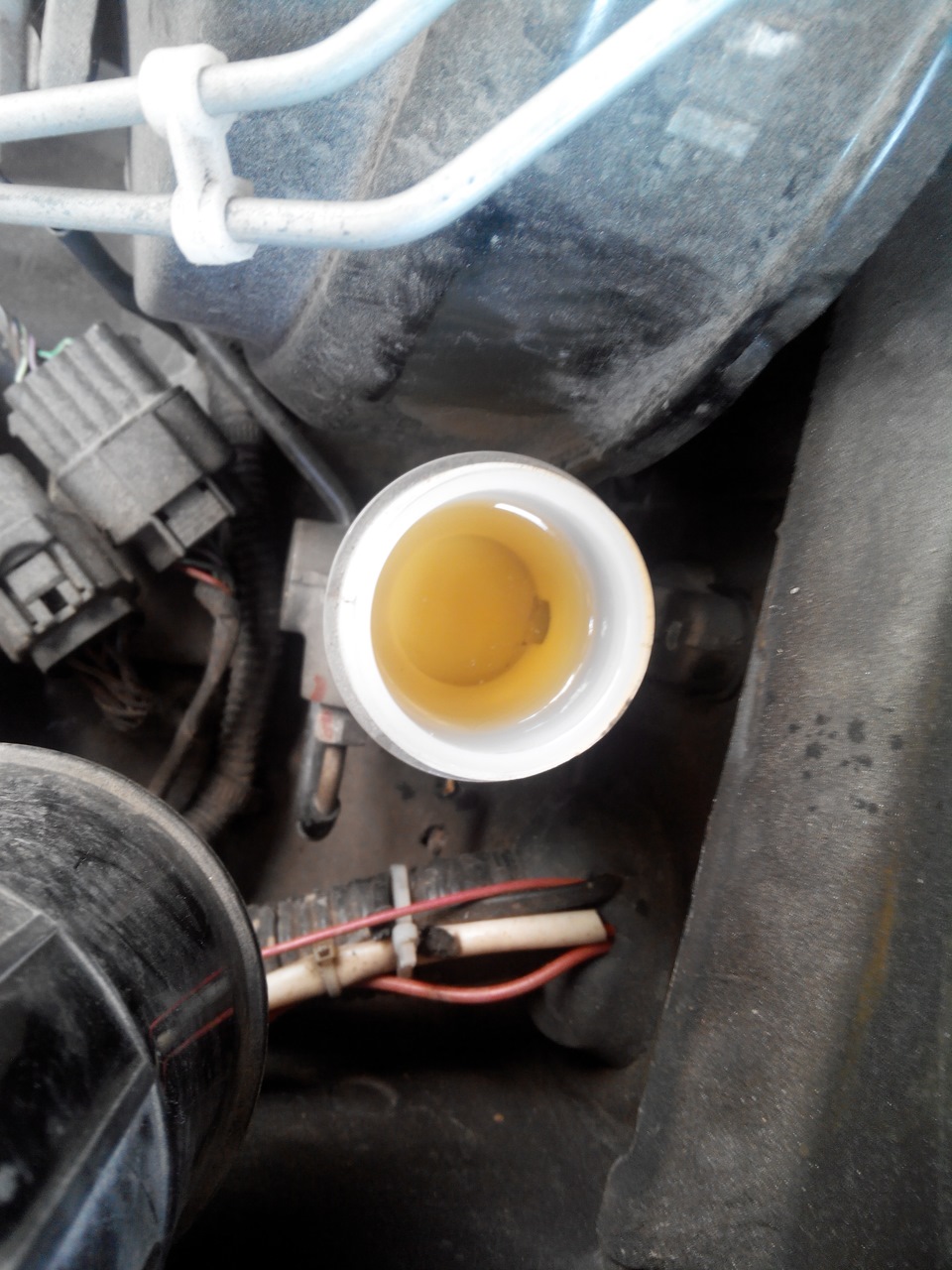

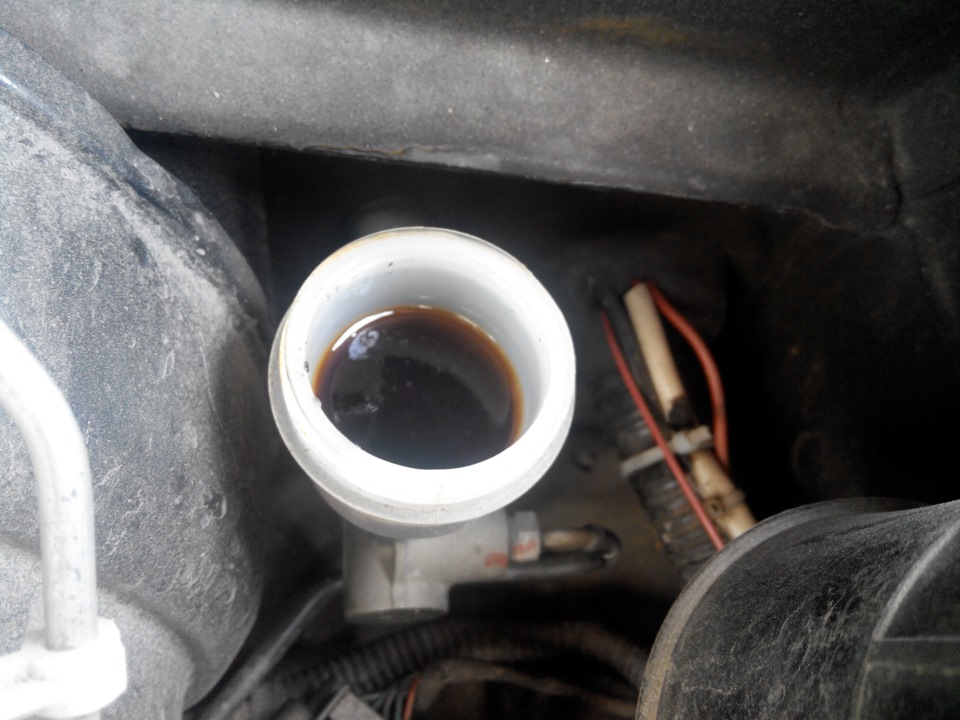

Тормозная жидкость в бачке сцепления.

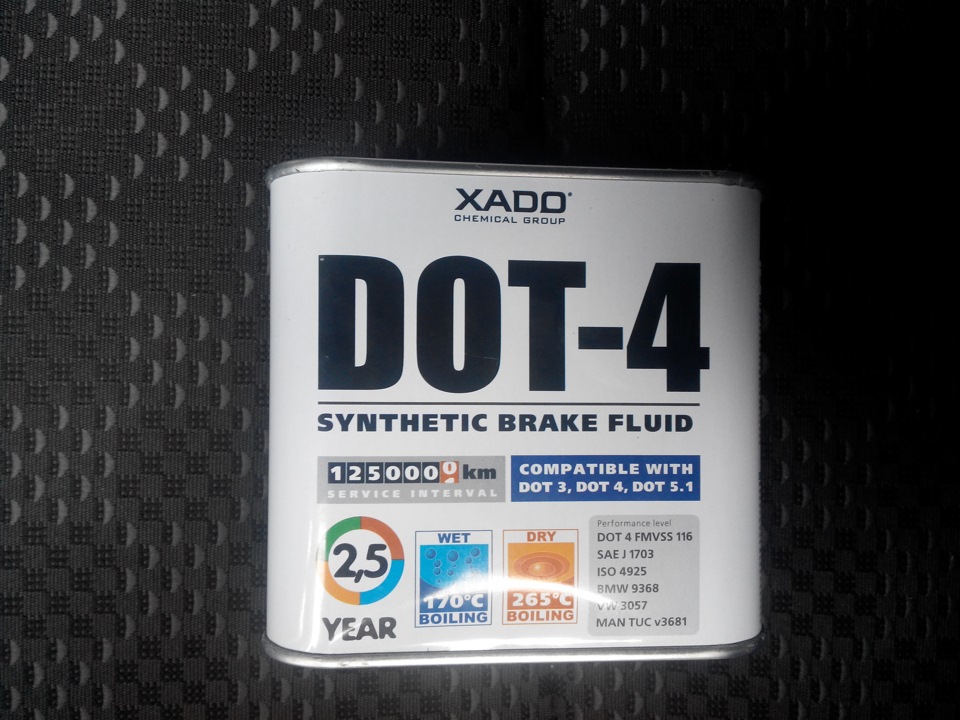

Тормозная жидкость.

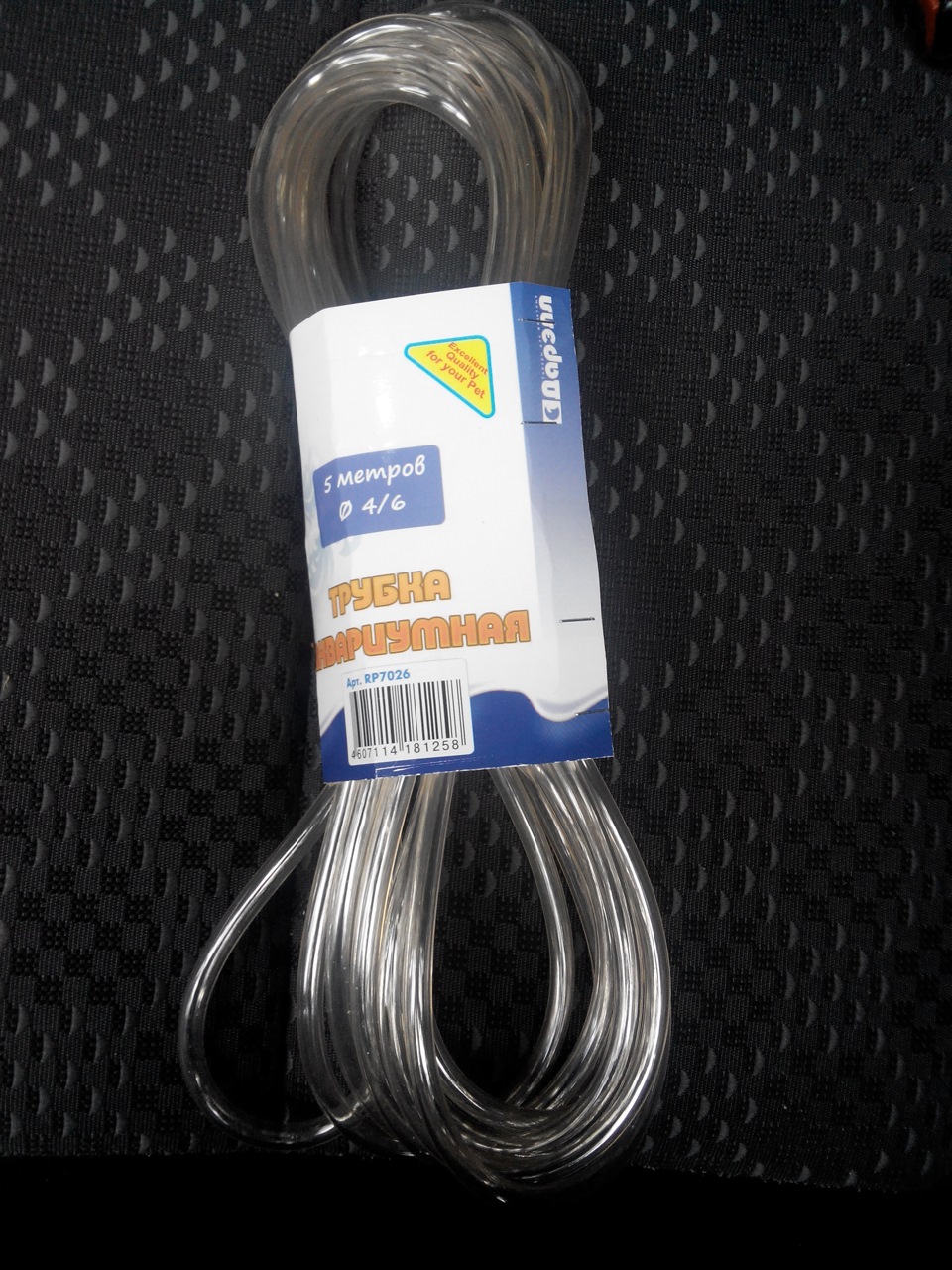

Трубка аквариумная.

Сначала нужно откачать жидкость из бачка сцепления, чтобы не мешать грязную с чистой. На дне обнаружился какой то осадок.

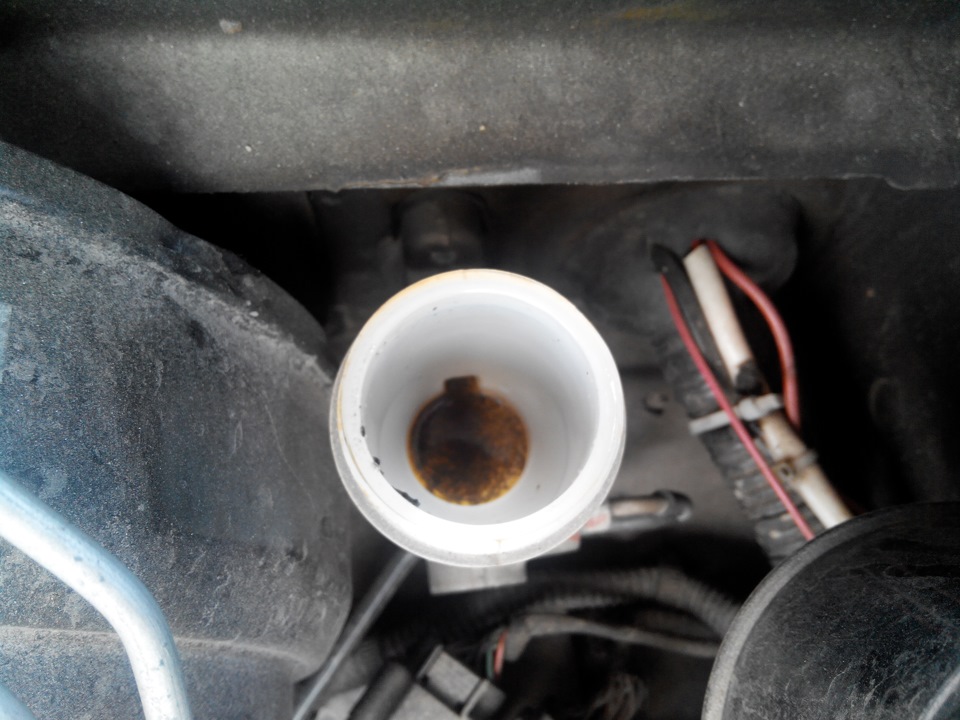

Осадок в бачке.

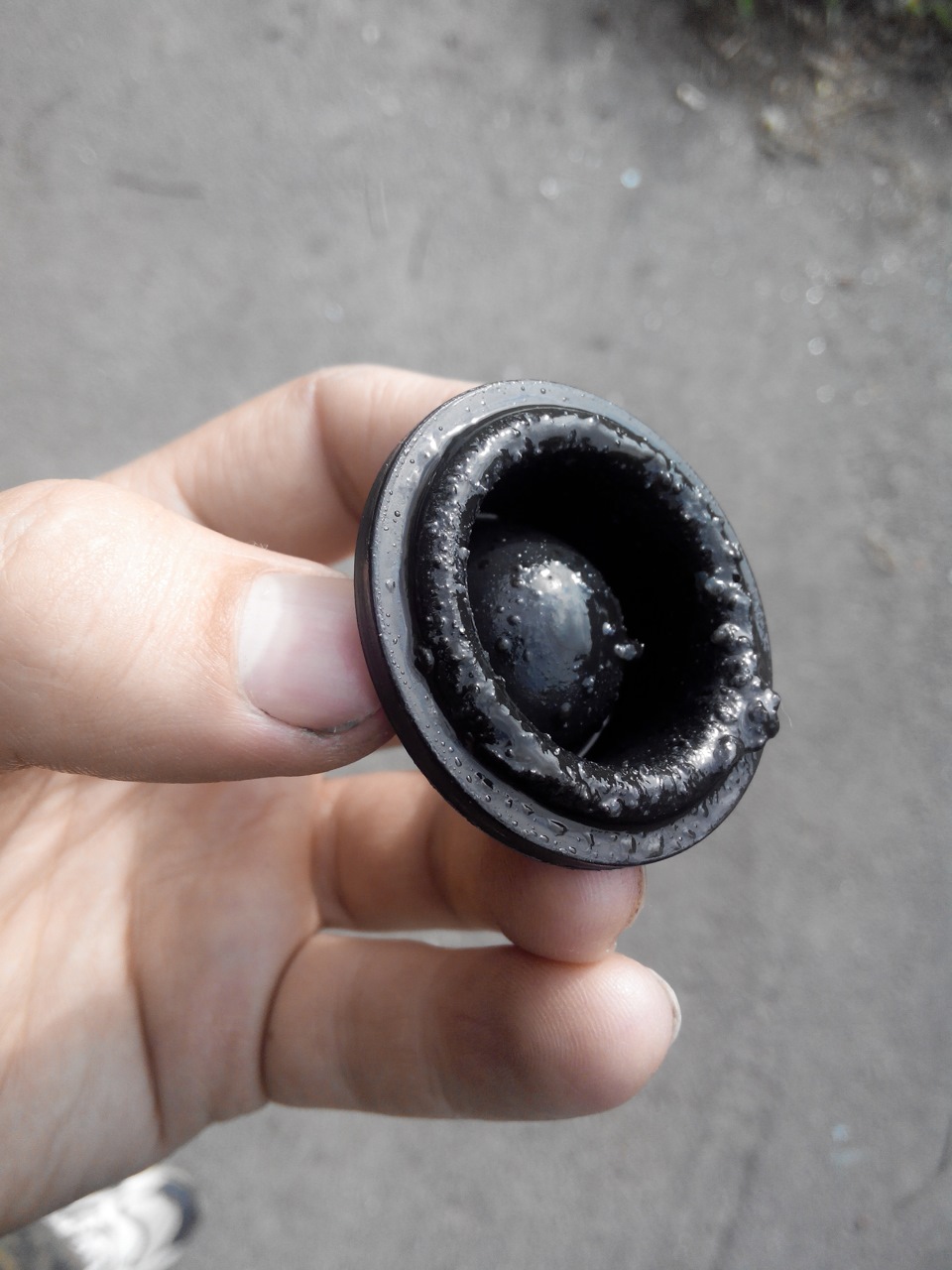

Его протираем тряпочкой. На резиновой мембране крышки тоже какая то субстанция.

Кака.

Читайте также:

Сцепление для ваз 2107 какое лучше

Свежая жидкость. Есть разница, правда?!

И лезем под машину. Там находим штуцер для прокачки сцепления.

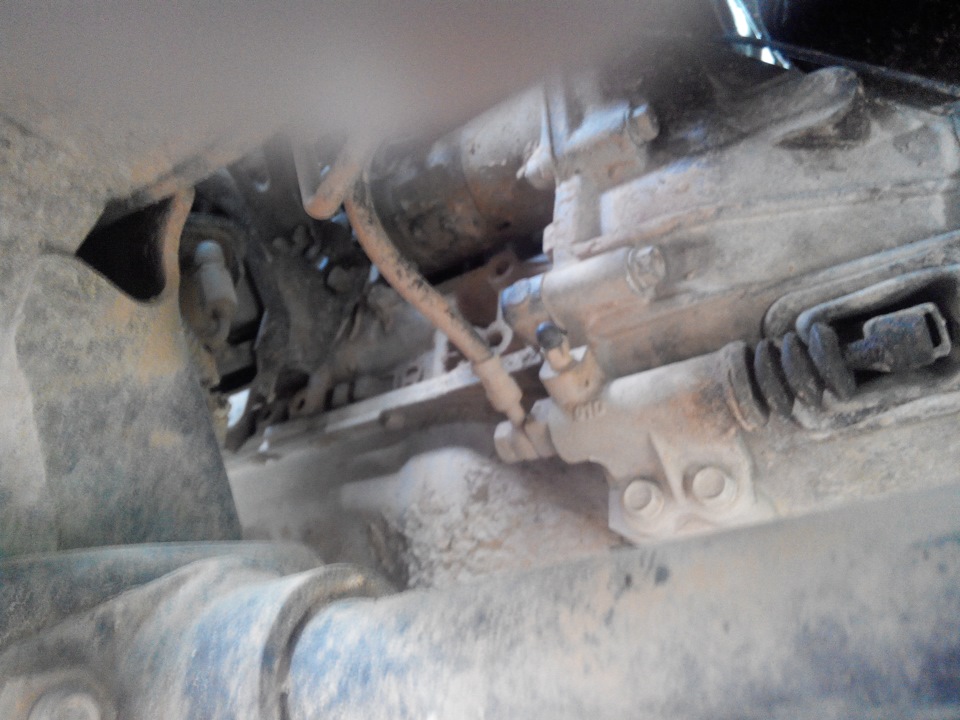

Штуцер для прокачки, закрыт резиновым колпачком.

Снимаем колпачок и надеваем трубку, и конец трубки в ёмкость, в которую будете сливать жижу.

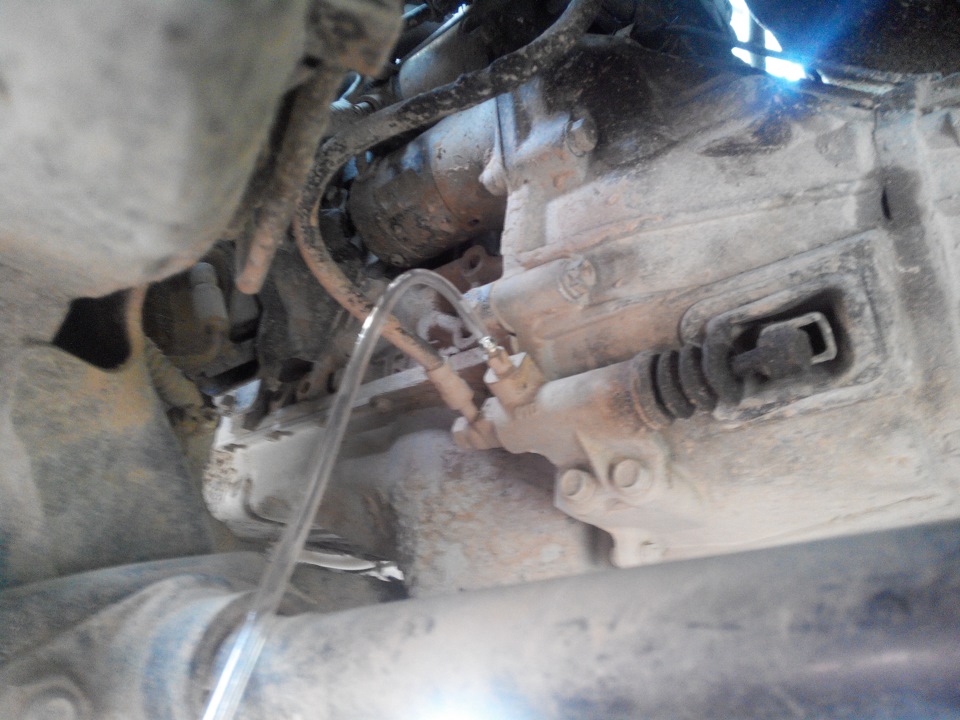

Трубочка на месте.

Далее, прокачиваем сцепление по принципу тормозов. НЕ ЗАБЫВАЕМ ПРОВЕРЯТЬ УРОВЕНЬ ЖИДКОСТИ В БАЧКЕ! Хоть для сцепления это и не критично. Прокачиваем до тех пор, пока не польется чистая жидкость. Как только начинает литься чистая жидкость — система очищена. Надеваем обратно колпачок, проверяем уровень жидкости в бачке и закрываем его.

2. Приступаем к ТОРМОЗНОЙ СИСТЕМЕ.

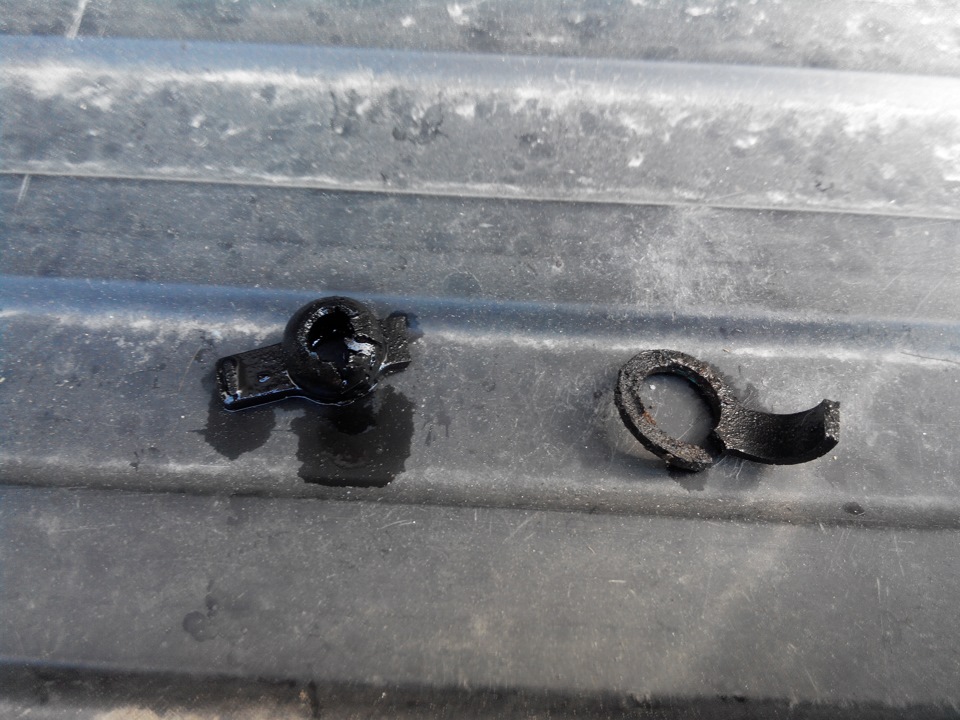

Развалились при снятии.

Так же откачиваем жижу из бачка, НО АККУРАТНО, ЧТОБЫ НЕ ЗАПУСТИТЬ ВОЗДУХ В ТОРМОЗНУЮ СИСТЕМУ! Доливаем новую до уровня.

Читайте также:

Как подтянуть сцепление на солярисе

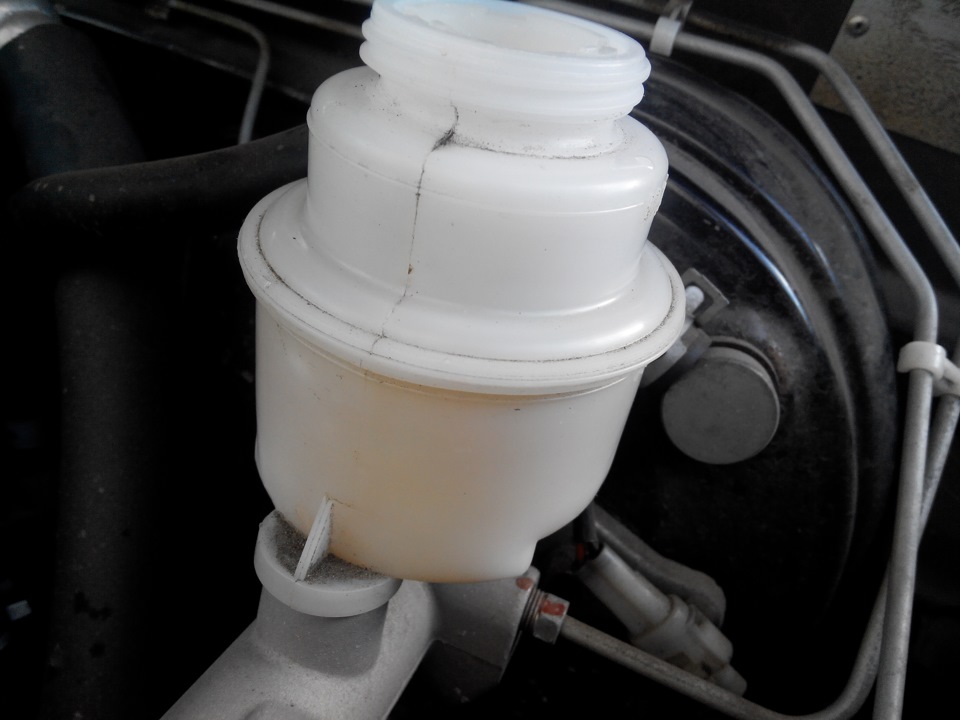

Бачок тормозной системы.

Начинаем прокачивать тормозную систему с длинного контура и перемещаемся к короткому. (так я делал) Заднее правое, заднее левое, переднее правое, переднее левое. НЕ ЗАБЫВАЕМ ПРОВЕРЯТЬ УРОВЕНЬ ЖИДКОСТИ В БАЧКЕ! Как только начинает идти чистая жидкость, переходим к следующему контуру. По окончании доливаем жидкость в бачок, до уровня и закрываем штуцеры колпачками, закрываем бачок. И в конце по одному разу ещё, от дальнего к короткому.

3. Замена ПЕРЕДНИХ ТОРМОЗНЫХ КОЛОДОК.

Колодки стали очень сильно скрипеть, даже при малейшем нажатии на педаль тормоза. Я решил, что пора менять колодки. Закупил недорогие (так уж получилось, вы не экономьте, купите например Amiwa CDB1713S) оригинальные 3501175-К00-J.

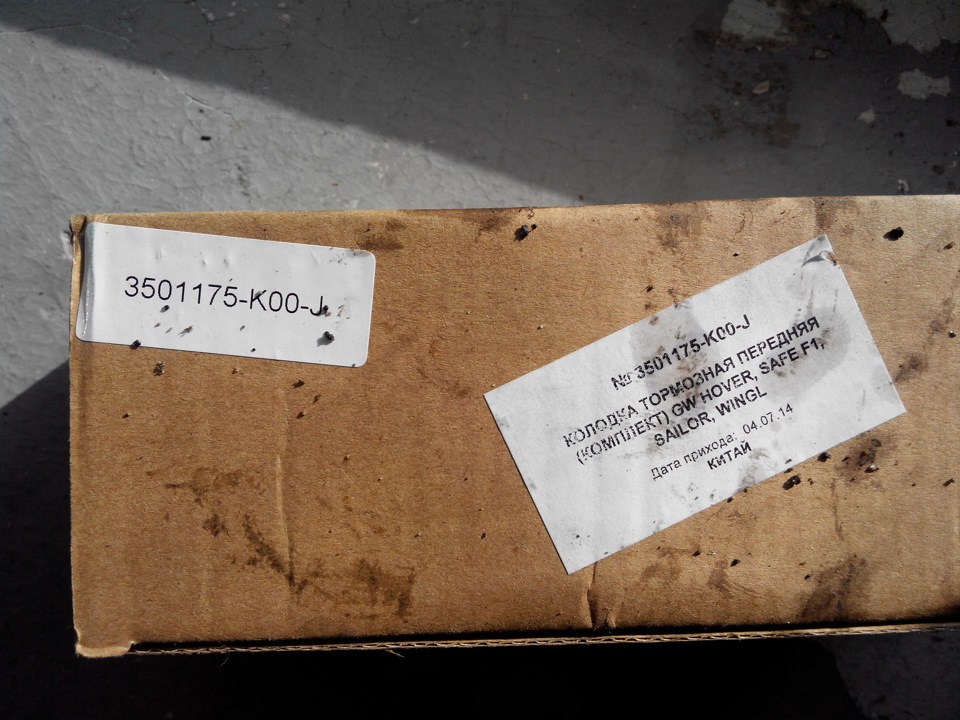

Передние тормозные колодки.

Снимаем колесо. Щеткой убираем лишнюю грязь. Откручиваем нижний болт крепления.

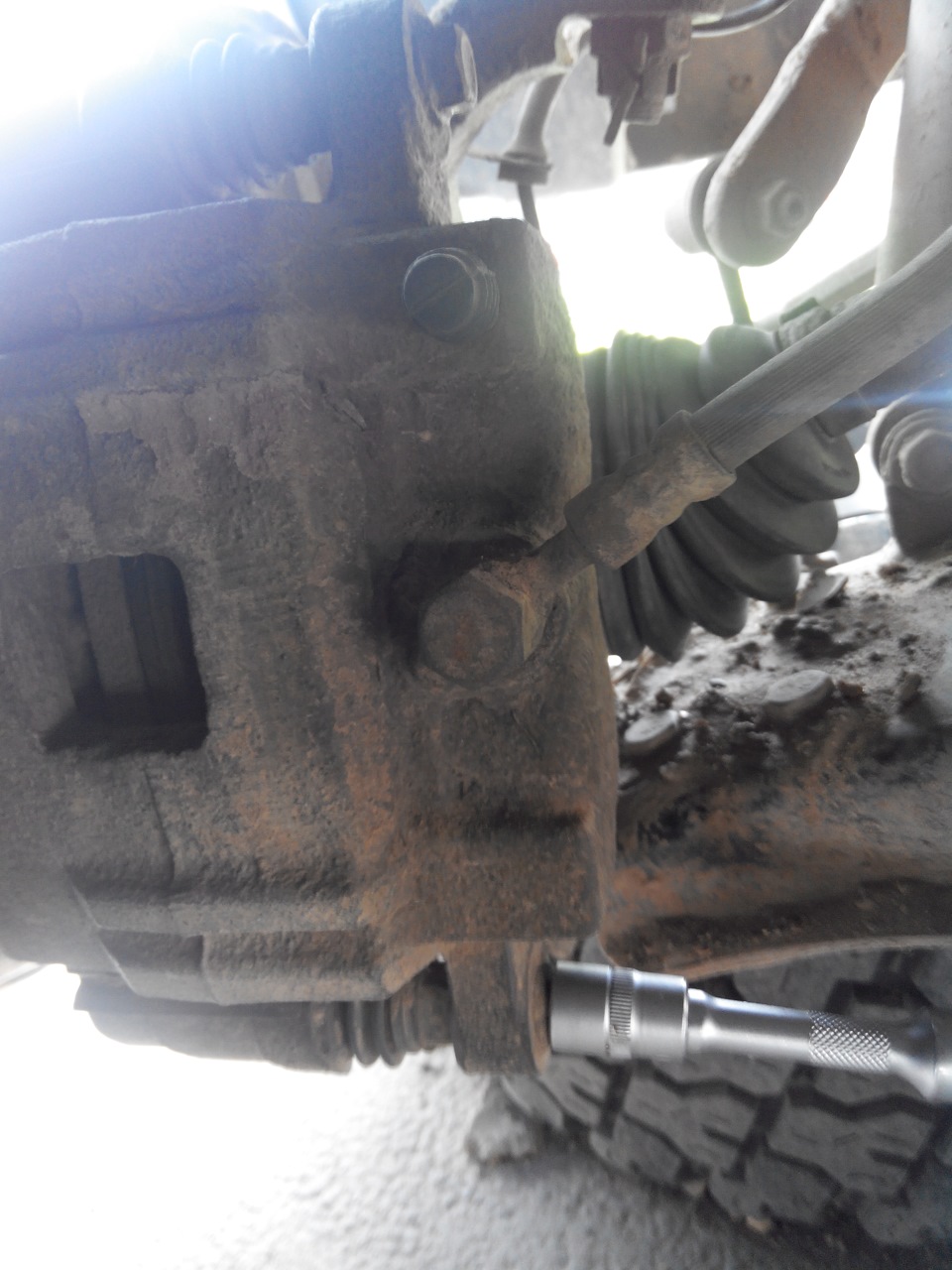

Откручиваем нижний болт крепления.

Верхний ослабляем. И поднимаем суппорт вверх.

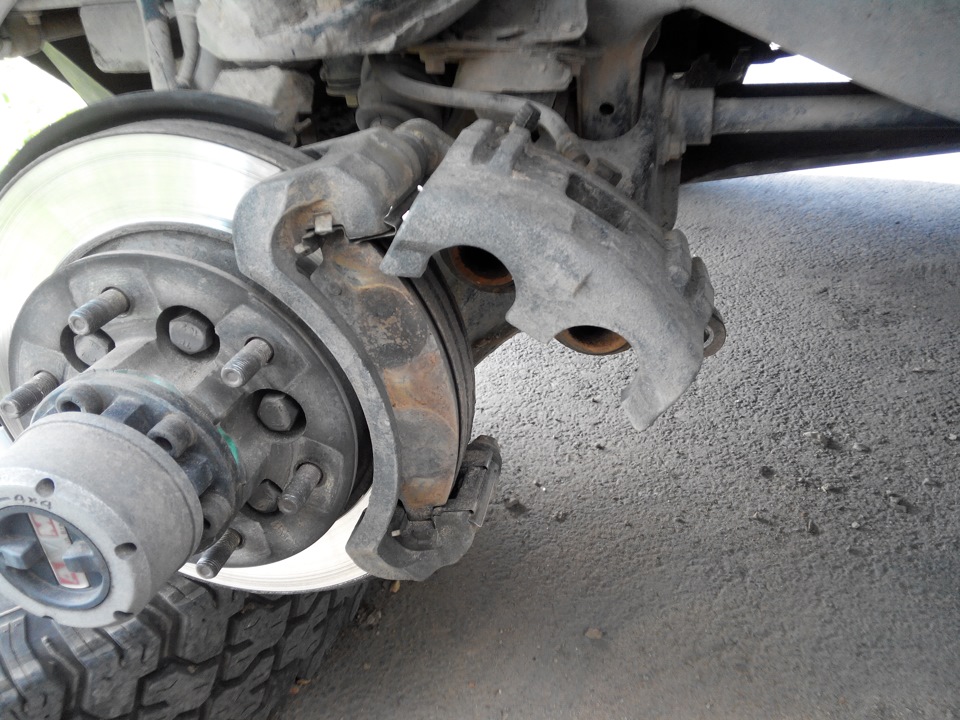

Суппорт освобожден.

Читайте также:

Как проверить компрессию на камазе

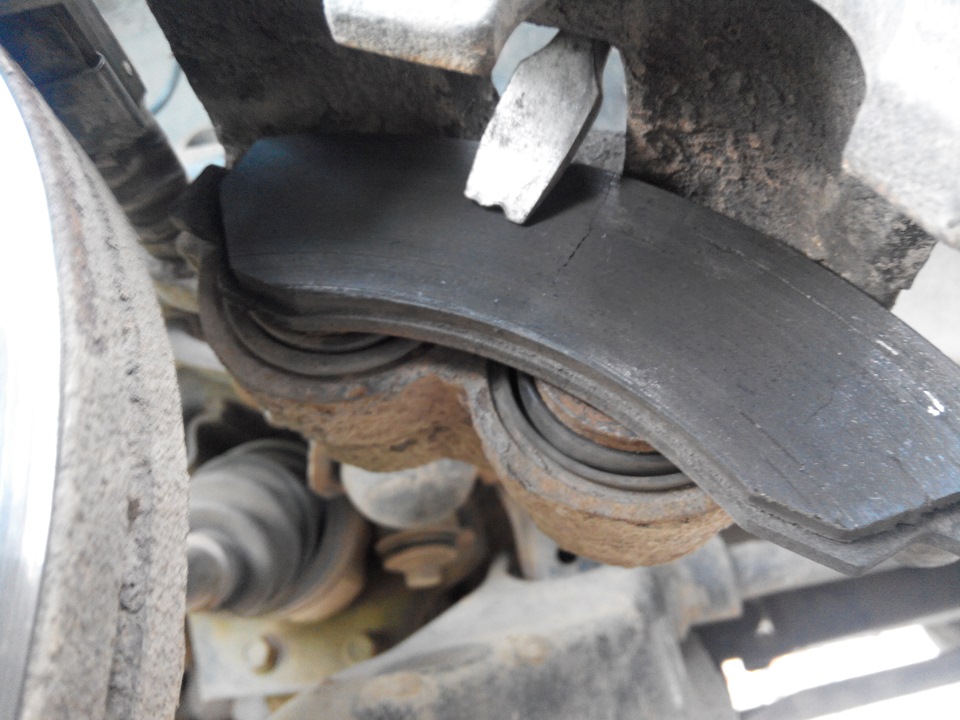

Достаём старые колодки.

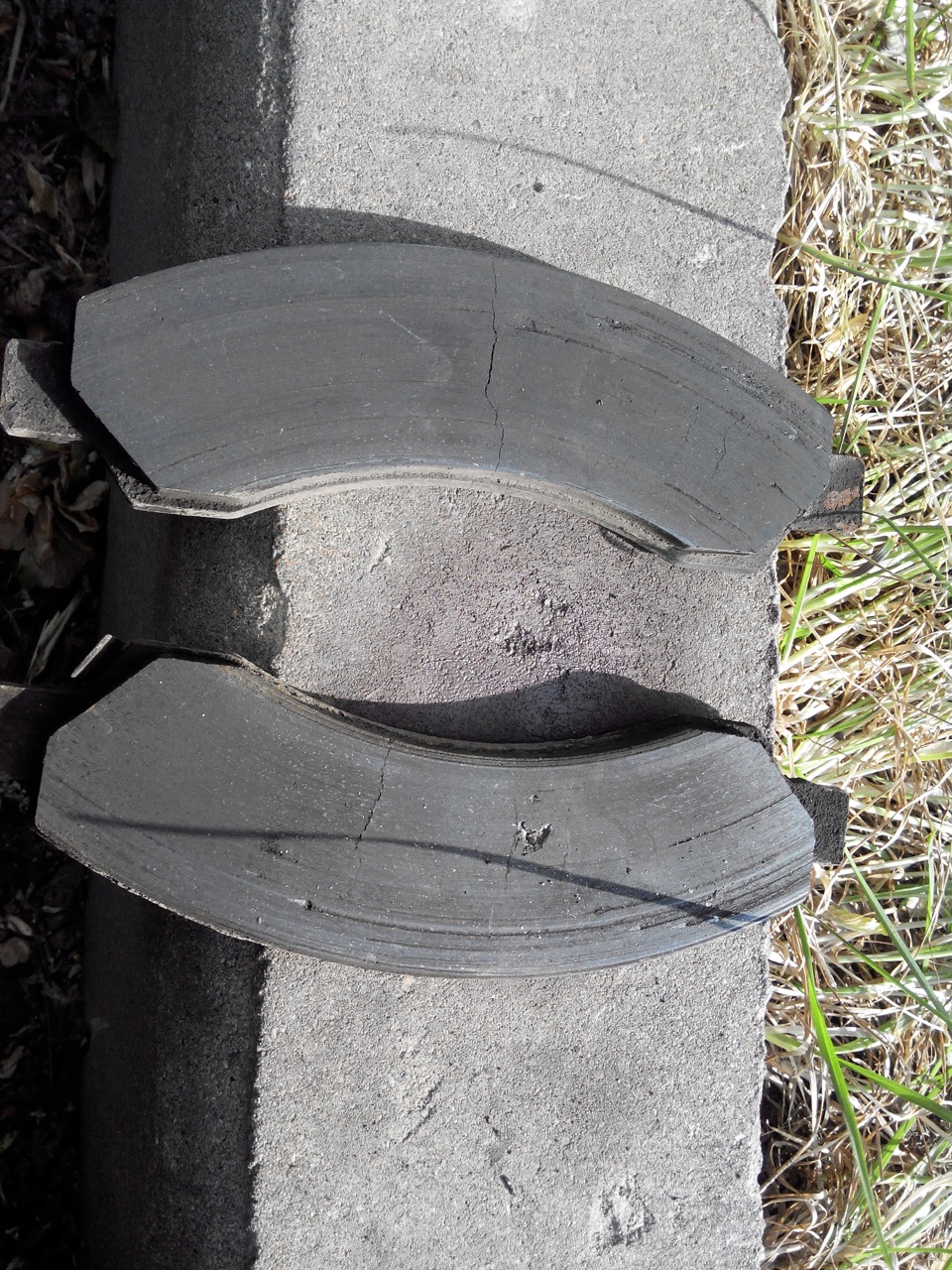

Толщина у них оказалась ещё нормальной, но вот трещина посередине всех колодок — смутила.

Так же достаем две скобки и чистим их. Ставим на место.

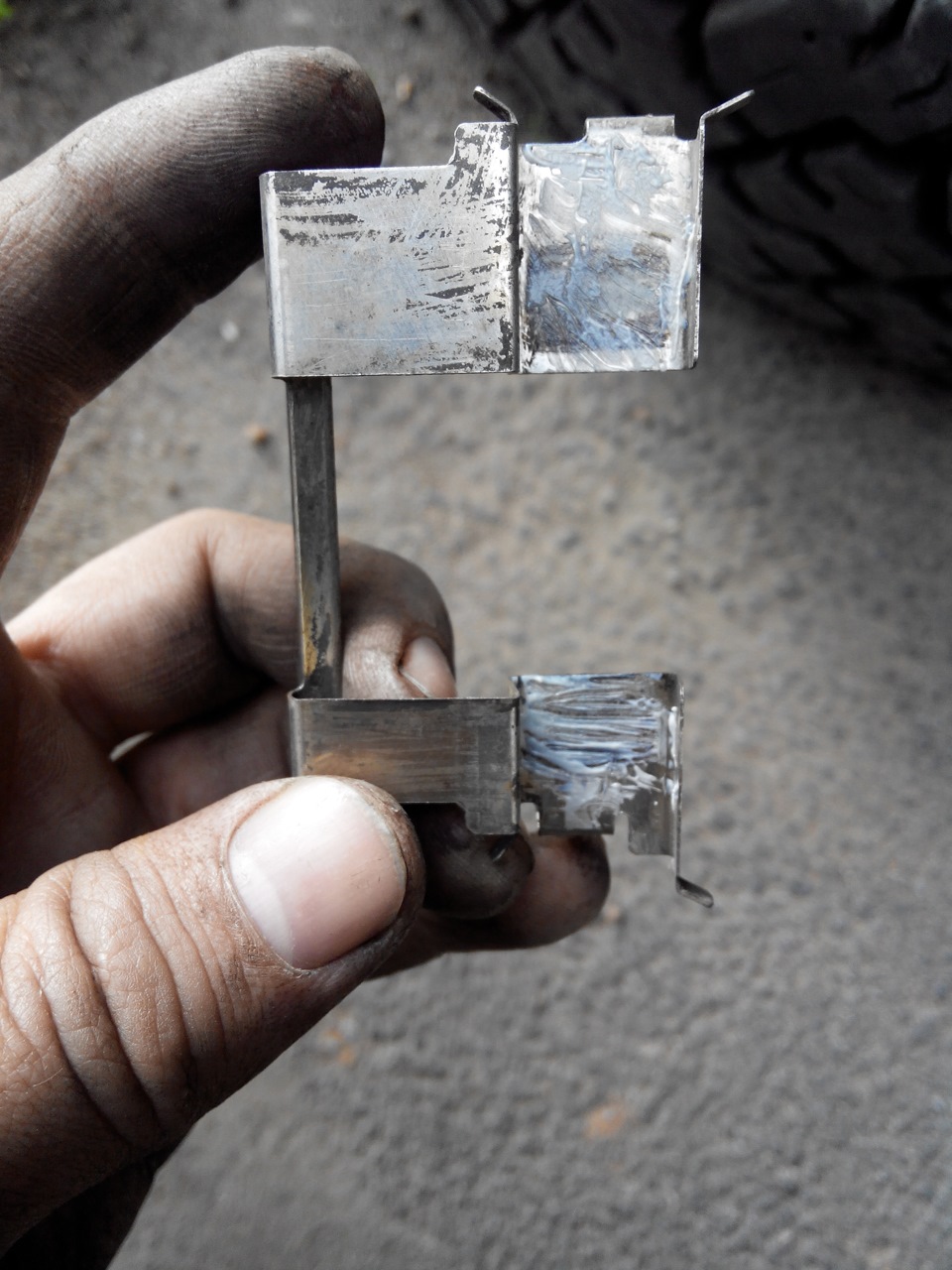

Скобка.

Перед установкой не забудьте их смазать (чуть чуть) какой нибудь смазкой антизадирной. В том месте где ходят колодки. Я использую эту:

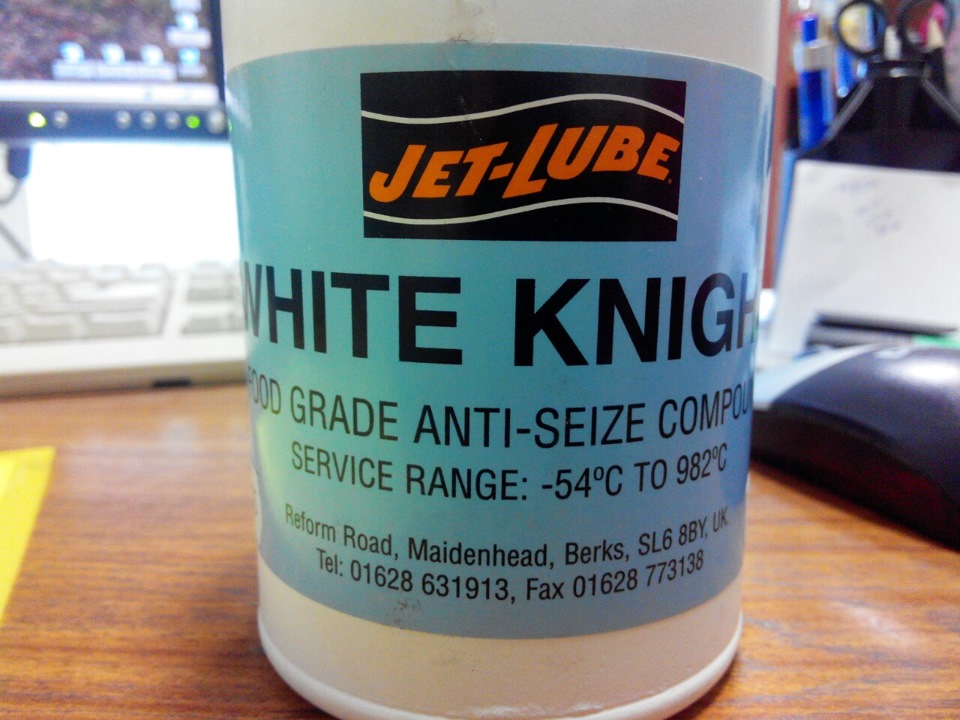

Антизадирная смазка.

Ей же смазываю направляющие. Теперь смотрим сколько тормозной жидкости в бачке. Если уровень, надо немного откачать (до разумного предела), но в любом случае ОТКРЫТЬ КРЫШКУ!, а теперь отжимаем поршень. Потому как новые колодки не влезут. А отжимая поршень повышаем уровень жидкости в системе и она может перелиться через верх. Вставляем старую колодку и монтировкой или ещё чем нибудь, что позволяет, отжимаем поршень.

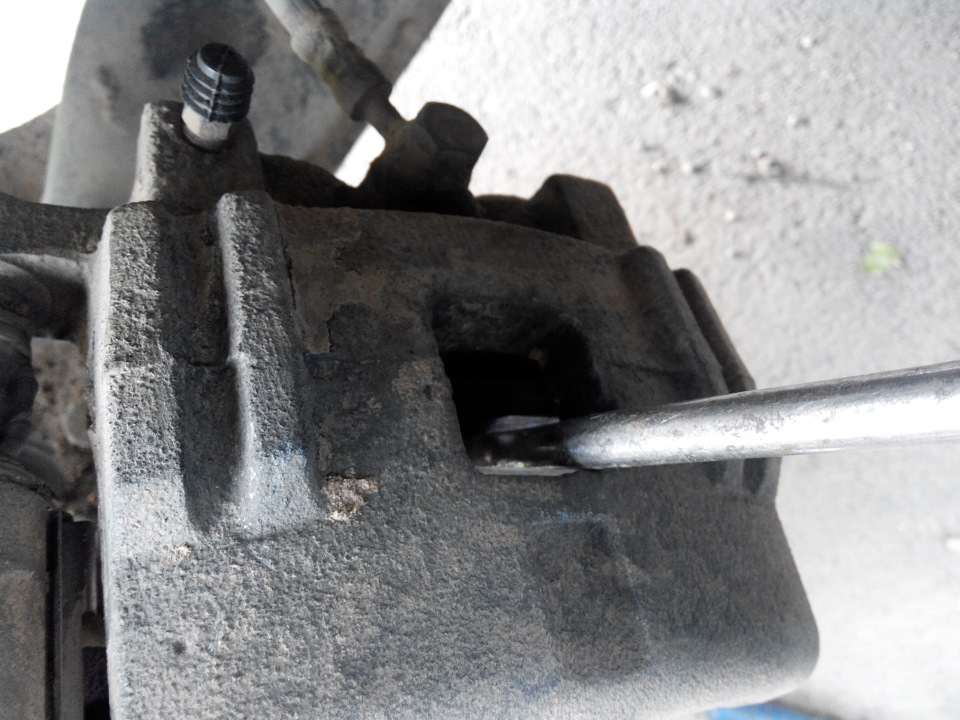

Отжимаем поршень. Отжимаем поршень.

Теперь вставляем новые колодки.

Читайте также:

Почему ломается коробка передач механика

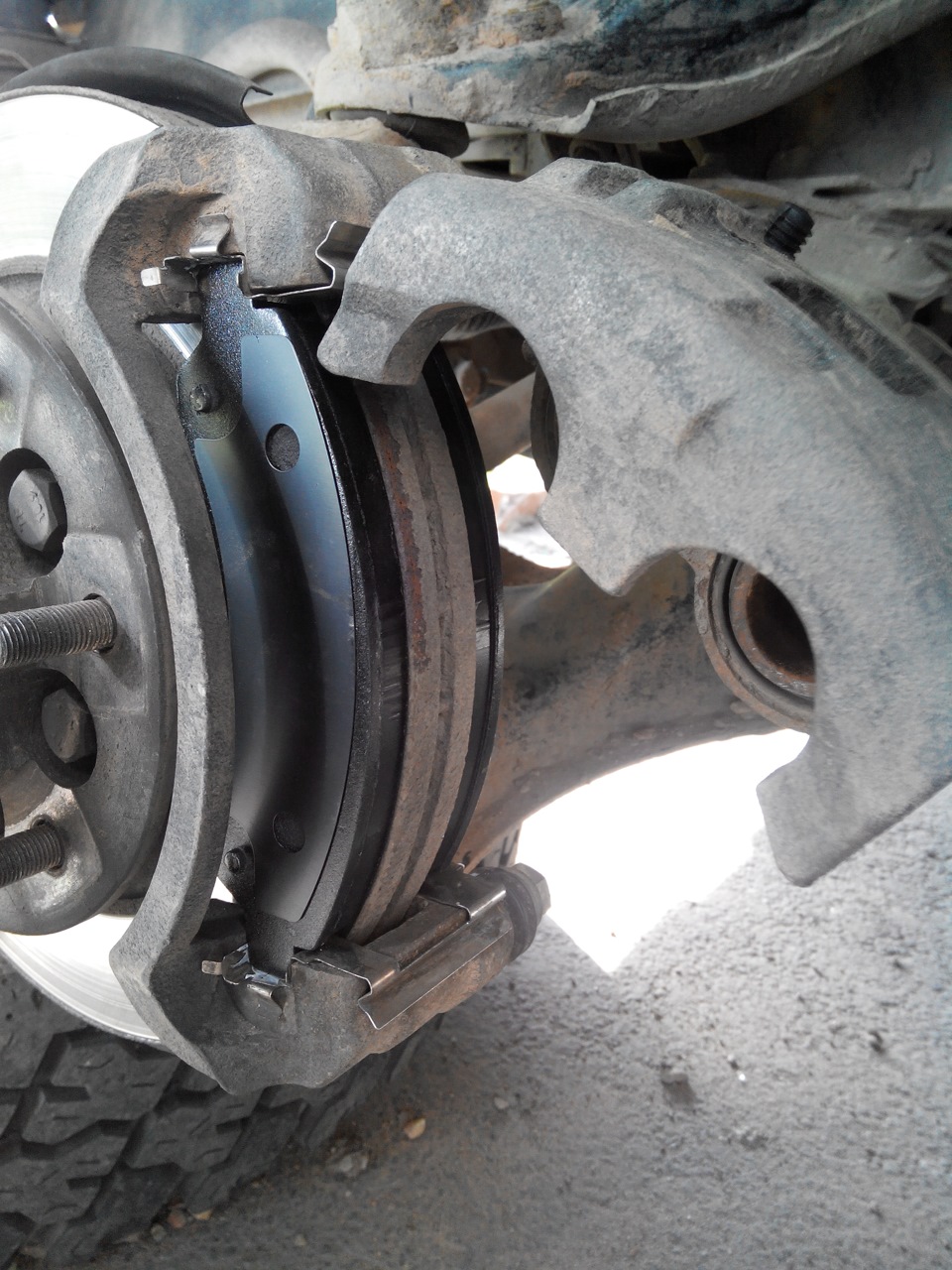

Новые колодки на месте.

И ставим суппорт на место. Болтики крепления смазываем медной смазкой.

Болт в медной смазке.

Частый вопрос: Зачем тормозная жидкость в сцеплении?

Тормозная жидкость (ТЖ) — одна из основных рабочих жидкостей авто. Она заполняет систему гидропривода сцепления и управления тормозами и обеспечивает передачу усилия от главного тормозного цилиндра к колесным механизмам.

Можно ли заливать тормозную жидкость в сцепление?

Фактически, можно залить тормозную жидкость в сцепление и прокачать его самому, хотя удобней это делать вдвоем. … Должна побежать тормозная жидкость снизу, со штуцера. Не даем жидкости уйти полностью из бачка, чтобы вновь в систему не попал воздух, доливаем еще немного жидкости и закручиваем штуцер прокачки сцепления.

Как прокачать сцепление после замены главного цилиндра?

Прокачка сцепления выполняется по следующему плану:

В пустую емкость необходимо налить около 200 миллилитров новой тормозной жидкости и опустить в нее резиновый шланг; Следом перепускной клапан отворачивается на один оборот и дается команда помощнику выжать педаль сцепления до упора.

Для чего нужна прокачка сцепления?

Итак, прокачка сцепления (удаление воздуха из гидравлической системы механизма управления сцеплением) необходима в том случае, если произошло попадание воздуха в гидросистему.

Как определить неисправность главного цилиндра сцепления?

Низкий Уровень Жидкости Сцепления Главный цилиндр сцепления будет иметь низкие и высокие отметки на стороне резервуара, указывающие на безопасный объем жидкости сцепления. …
мягкая педаль сцепления …
Точка Зацепления Внезапно Изменилась …
Темная Жидкость Сцепления

Какой должна быть тормозная жидкость?

Тормозная жидкость — общие сведения и основные свойства

Стандарт	Точка кипения (свежая /сухая)	Вязкость при 400 Цельсия
ISO 4925	205 С	1500
DOT 3	205 С	1500
DOT 4	230 С	1800
DOT 4+	260 С	1200 -1500

Какая жидкость заливается в систему сцепления?

В систему гидравлического привода выключения сцепления заливают только специальную тормозную жидкость (ТУ MXП 1608-47, ТУ 35-ХП-430—62 или ТУ 35-ХК-482-64).

Что нужно заливать в бачок сцепления?

Что нужно заливать в гидропривод сцепления? Этот вопрос нам часто задают, а ответ на него очень простой. В привод сцепления нужно заливать только лишь тормозную жидкость, потому что она не сжимается тем самым не создаёт разгерметизацию в системе, что в свою очередь может привести к полному выходу сцепления из строя.

Что можно залить вместо тормозной жидкости в сцепление?

Зимой можно, утираясь слезами, залить в бачок «огненную воду», то есть водку или портвейн. Спиртосодержащие напитки не замерзнут, но при частых нажатиях на педаль тормоза опять же могут закипеть. «Незамерзайка» — еще один выход.

Как прокачать сцепление на Kia?

Всем известен классический способ: нажимаешь несколько раз педаль сцепления, держишь, ослабляешь штуцер прокачки, закручиваешь штуцер, повторяешь эти действия до достижения результата.

Как правильно прокачать сцепление на ваз 2107?

Прокачка сцепления ВАЗ 2107 под давлением

Соединить шприц и штуцер шлангом от капельницы. Открыть расширительный бачок гидропривода сцепления. Открыть прокачной штуцер ключом на 8 и начать подавать жидкость в цилиндр шприцем, создавая напор. Вдавливать свежую жидкость в цилиндр, пока в бачке не перестанут идти пузыри.

Когда нужно прокачать сцепление?

Когда требуется прокачка сцепления

педаль выжимается слишком легко, при этом передача не переключается;
педаль “ходит” нормально, но передача включается с вибрацией или запозданием;
педаль сцепления «залипает» в пол, медленно возвращаясь в верхнее положение.

Нужно ли прокачивать сцепление после замены?

Кроме того, продувка сцепления — это важная профилактическая процедура для продления срока службы сцепления. Очень важно делать это после каждой замены тормозной жидкости, которая, как правило, производиться каждые 30000 или 40000 км, или раз в два года.

Как связано сцепление с тормозной системой

Частый вопрос: Зачем тормозная жидкость в сцеплении?

Для чего тормозная жидкость в сцеплении?

Можно ли заливать тормозную жидкость в сцепление?

Как прокачать сцепление после замены главного цилиндра?

Прокачка сцепления выполняется по следующему плану:

Для чего нужна прокачка сцепления?

Как определить неисправность главного цилиндра сцепления?

Низкий Уровень Жидкости Сцепления Главный цилиндр сцепления будет иметь низкие и высокие отметки на стороне резервуара, указывающие на безопасный объем жидкости сцепления. …
мягкая педаль сцепления …
Точка Зацепления Внезапно Изменилась …
Темная Жидкость Сцепления

Какой должна быть тормозная жидкость?

Тормозная жидкость — общие сведения и основные свойства

Стандарт	Точка кипения (свежая /сухая)	Вязкость при 400 Цельсия
ISO 4925	205 С	1500
DOT 3	205 С	1500
DOT 4	230 С	1800
DOT 4+	260 С	1200 -1500

Какая жидкость заливается в систему сцепления?

Устройство автомобиля: тормозная система,сцепление,трансмиссия ходовая

Автомобиль в двадцать первом веке уже вовсе не является роскошью. Скорее всего, это актуальная необходимость. Однако у большинства владельцев транспортных средств просто не хватает времени на скрупулёзное изучение его составных частей. Поэтому устройство автомобиля для «чайников» позволяет в кратчайшие сроки ознакомиться с принципиально важными моментами.

Наиболее просто схема устройства автомобиля выглядит так: верхняя оболочка или так называемый кузов; аппарат шасси (трансмиссия, управляющие механизмы, ходовой блок); силовой агрегат, который является важнейшей частью машины.

Тормозная система

Как и следует из названия, тормозная система предназначена для снижения скорости автомобиля или полной его остановки. Состоит тормозная система из тормозных колодок, дисков, барабанов и цилиндров. Условно тормозную систему можно поделить на два типа – это рабочая (предназначена для полной остановки или снижения скорости) и стояночная (предназначена для удержания автомобиля на неровном или сложном дорожном покрытии). Современные автомобили предусматривают установку тормозных систем, которые состоят из тормозных механизмов и гидропривода. В то время, когда вы нажимаете на педаль тормоза,в гидроприводе возникает избыточное давление, которое возникает благодаря тормозной жидкости. Это, в свою очередь, влечет срабатывание прочих тормозных механизмов.

Сцепление

Если говорить простыми словами, сцепление предназначено для того, что бы на короткое время разъединять двигатель от трансмиссии, а потом заново их соединять. Сцепление состоит из механизма сцепления и привода. Привод предназначен для того, что бы передавать усилия от водителя к определенному механизму. В автомобиле каждый механизм имеет свой привод, благодаря которому и приходит в действие. Механизм сцепления – это устройство, в котором происходит процесс передачи крутящего момента посредством трения. Составляющими частями механизма сцепления являются картера, кожуха, ведущий, ведомый и нажимный диски. Все вышеописанное – это только вершина айсберга, так как каждый из пунктов содержит еще не один десяток подпунктов. Для общего понимания устройства автомобиля вполне достаточно знать его основные узлы и агрегаты. Теперь вы точно знаете, как и почему ваш автомобиль двигается, тормозит и «кушает» бензин.

Краткий обзор видов моторов

Прежде всего, стоит отметить, что двигатель и мотор это одно и то же. Мотором чаще называют двигатели внутреннего сгорания или электрические. Не секрет, что двигатель служит источником энергии для передвижения транспортного средства. Большинство автомобилей предусматривает наличие двигателей внутреннего сгорания, которые условно можно поделить на: • Поршневые, в которых расширяющиеся газы во время сгорания топлива заставляют двигаться поршень, который в свою очередь приводит в движение коленчатый вал автомобиля; •

В роторных двигателях те же газы приводят в движение вращающуюся деталь, собственно ротор. Если углубляться, существует большое количество типов и подтипов двигателей. По типу топлива двигатели можно разделить на дизельные, бензиновые, газобаллонные и газогенераторные. Также есть газотурбинные двигатели внутреннего сгорания, электрические, орбитальные, ротативные, роторно-лопастные и пр. На сегодняшний день наиболее распространенным является поршневой двигатель внутреннего сгорания.

ТРАНСМИССИЯ

Это устройство передаёт крутящий момент с вала на колёса. Конструкция состоит из следующих элементов:

сцепления,
шарниров,
коробки передач,
ведущего моста.

За счёт сцепления конструкторы в автомобиле устанавливают связь валов двигателя и коробки передач. В свою очередь КПП сильно снижает нагрузку на двигатель, увеличивая его ресурс и обеспечивая наиболее рациональный расход топлива.

Стоит признать, что за последние годы было придумано множество вариантов устройства коробки передач. Первой была МКПП. Она была изобретена вначале двадцатого века. Первая машина, на которой её установили, была всё та же легендарная модель американской компании «Форд» — Т.

С тех пор прошло около 40 лет, и в 50-х годах изобретают автоматическую коробку передач. Теперь не водитель решает, когда включить новую передачу, а гидравлическая система. Плюс такого устройства заключается в его простоте, а также плавности переключения.

Наконец, третьим витком эволюции устройства КПП становится робот. Данная коробка сочетает в себе все достоинства механики и автомата. Всё дело в том, что передачи переключает умная программа. Она до точности в несколько десятых миллисекунды определят нужно время и осуществляет переход. Как результат водитель получает огромную экономию топлива.

ХОДОВАЯ

Ходовая в устройстве автомобиля играет роль фундамента. Именно за счёт неё автомобиль может двигаться. К примеру, колёса, подвеска и мосты — это всё её элементы. Без них само движение было бы невозможным.

Система может иметь как переднюю независимую подвеску, так и заднюю зависимую. Сейчас в большинстве автомобилей используют именно первый вариант, так как он даёт наилучшую управляемость транспортного средства.

Главным отличием независимой подвески является то, что каждое колесо крепится отдельно. Мало того в устройстве автомобиля все колёса имеют собственные крепёжные системы.

Зависимая подвеска считается неким архаизмом в автомобильных кругах. Тем не менее некоторые компании в целях экономии и максимального упрощения устройства автомобиля до сих пор её используют. Тем не менее она обеспечивает высокую надёжность конструкции. Мало того, ухищрения некоторых производителей позволяют добиться по-настоящему выдающихся результатов при использовании этой устаревшей технологии.

Хочется вспомнить тот же немецкий концерн BMW. Эта компания уже на протяжении многих лет выпускает автомобили, в устройстве которых лежит именно задняя зависимая подвеска.

Тем не менее заднеприводные машины немецкого бренда славятся во всём мире. Мало того, многие водителя покупают данные автомобили с задним устройством подвески как раз из того удовольствия, которое получает водитель, сидя за рулём, этого монстра.

Обычно задняя подвеска представляет собой ведущий мост. В некоторых случаях машиностроители устанавливают жёсткую балку, и этого вполне достаточно, чтобы обеспечить оптимальную прочность конструкции.

Датчики давления

Обязательным элементом датчика давления является мембрана — плоская или гофрированная пластина, выполненная из бронзы или какого-либо иного упругого материала, жестко зажатая по краям. Герметичная полость, расположенная под мембраной, должна соединяться через штуцер с полостью измерения давления. В большинстве случаев мембрану снабжают жестким центром, на котором укрепляют устройство, связывающее мембрану с передающим механизмом. С изменением давления мембрана прогибается и ее жесткий центр перемещается. Связь перемещения жесткого центра П с величиной измеряемого давления Р, как показано на рис. 9. 4, а, нелинейна, причем гофрированная мембрана при прочих равных условиях более чувствительна к изменению давления, чем плоская.

Отличие датчиков давления друг от друга в основном состоит в том, как в них перемещение жесткого центра преобразуется в электрический сигнал. Это зависит от системы измерения, в которой используется датчик. На рис. 5. 5, б, изображен датчик давления масла, снабженный реостатным датчиком. Толкатель, закрепленный в жестком центре мембраны, через качалку воздействует на ползунок реостата, который при этом поворачивается вокруг своей оси. Возвратное движение ползунка происходит под действием пружины. Дроссель, запрессованный в штуцер датчика, создает большое сопротивление протеканию масла и препятствует возникновению колебаний ползунка реостата при резком изменении давления. Ползунок соединен с массой датчика, и изменение сопротивления реостата происходит между его выводом и «массой».

В датчике импульсной системы (рис. 5. 5, в) на жесткий центр мембраны опирается выступом упругая пластина с контактом, соединенным с «массой». Другой контакт закреплен на плече П-образной биметаллической пластины, с навитой на нем спиралью, один конец спирали приварен к пластине, другой соединен через упругий токовод с выводом датчика. Второе плечо П-образной биметаллической пластины закреплено на упругом держателе, положение которого можно изменить поворотом воздействующего на него регулятора. Это позволяет осуществлять настройку датчика, изменяя первоначальное усилие прижатия контактов друг к другу. Изменение давления перемещает жесткий центр мембраны, при этом меняется усилие прижатия контактов друг к другу и соответственно изменяется относительное время нахождения их в замкнутом состоянии.

Датчик сигнализатора аварийного давления (рис. 5. 5, г) имеет простую конструкцию. На жесткий центр мембраны опирается рычаг выключателя, который и замыкает контакты, если давление превышает заданные пределы или, в зависимости от назначения датчика, если давление падает ниже допустимых пределов.

Измерители уровня топлива

В измерителях уровня топлива используется реостатный датчик, помещенный в топливный бак (рис. 5. 13). С выработкой топлива поплавок перемещается и через рычаг воздействует на ползунок реостата, который соответственно меняет свое положение. Если автомобиль имеет два бака, то датчики помещают в каждый бак, при этом водитель с помощью переключателя может определить уровень топлива в каждом баке. Специальные контакты, установленные в некоторых типах датчиков, замыкаются при снижении уровня топлива до минимального уровня, позволяющего проехать ограниченное расстояние. Контакты включают контрольную лампу на щитке приборов, т. е. образуют сигнализирующий прибор выработки топлива.

В указателях уровня топлива используются магнитоэлектрические приборы (логометры) или, реже, электромагнитные указатели. Электромагнитные указатели соединяются с датчиком по схеме на рис. 5. 9, магнитоэлектрические — по схемам на рис. 5. 13. Схема на рис. 5. 13, б, характерна для системы 24 В, поэтому имеет добавочный резистор Re, гасящий напряжение. Сопротивление Rт — термокомпенсационное, Rд — сопротивление датчика, HL — лампа контроля минимального уровня топлива. Электромагнитные указатели используются с датчиками на максимальное сопротивление 60 Ом, магнитоэлектрические — на 90 Ом или 350 Ом (в основном, на автомобилях ВАЗ).

Освещение автомобиля

Система освещения автомобиля состоит из фар, ближнего и дальнего света, габаритных огней, задних опознавательных огней, указателей поворотов, предупреждающих огней и огней сигнала торможения (стоп-сигналов). Строение,неисправности и Т. О рассмотрим на примере ВАЗ 2170.

На автомобилях Lada Priora применяют блок-фары, объединяющие в себе фары ближнего и дальнего света (с однонитевыми лампами), а также указатели поворота. Кроме того, в фарах находятся лампы габаритного света. Ближний свет фар включается переключателем наружного освещения, дальний свет — переключателем света фар с помощью реле, расположенного в монтажном блоке. Управляющее напряжение подается на обмотки реле включения дальнего света фар от переключателя света фар, если переключатель наружного освещения находится в положении включения света фар. Независимо от положения переключателя наружного освещения можно кратковременно включить дальний свет фар, перемещая на себя рычаг переключателя света фар. Фары автомобилей Lada Priora оснащены электрокорректором света фар, который позволяет с места водителя регулировать по высоте направление световых пучков фар в зависимости от степени загрузки автомобиля.

1. Если фары вдруг стали гореть тускло, а при включении сигнала поворота начинает мигать лампа габаритного света, восстановите контакт «массового» провода с кузовом.

2. Возьмите себе в привычку регулярно менять лампы (особенно головного света фар). Со временем колба лампы мутнеет, яркость лампы уменьшается. Причем этот процесс происходит довольно медленно, поэтому водитель не замечает постепенного ухудшения освещенности дороги.

3. В последнее время появляется все больше машин, у которых фары сияют, как новогодняя елка, различными оттенками голубого цвета. Все это называется словом «ксенон» и считается очень крутым. Спору нет, ксеноновые фары, установленные штатно на последние модели иномарок, намного лучше освещают дорогу, да и автомобиль с ними смотрится значительно эффектнее. Неудивительно, что многие тоже стараются улучшить свой автомобиль, тем более что сейчас на прилавках появилась масса «ксеноновых» ламп различного изготовления (чаще всего китайского). Не покупайтесь на дешевку — такие лампы не имеют ничего общего с настоящими ксеноновыми газоразрядными лампами без нитей накаливания. Это обычные лампы с окрашенным стеклом. Светопропускная способность такого стекла значительно ниже, чем у стандартных ламп, нити у фальшивок, как правило, установлены не в фокусе, и фара с такой лампой при внешней эффектности практически ничего не освещает, причем дополнительно нещадно слепит встречных водителей. К тому же производители таких ламп, чтобы компенсировать снижение светового потока, увеличивают их мощность сверх нормы. Часто установка подделок приводит к оплавлению изоляции проводов и соединительных колодок. А возможен и пожар. Лучше не приобретайте за свои деньги «головную боль», а купите обычные лампы хорошего качества.

Коммутационная аппаратура

Коммутационная аппаратура связывает электропотребителей и бортовую сеть и делится на коммутационную аппаратуру прямого действия – выключатели, переключатели, кнопки и аппаратуру дистанционного действия реле, контакторы. Аппаратура прямого действия может объединяться в комбинированные многофункциональные устройства. В рукоятки элементов коммутационной аппаратуры прямого действия в ряде случаев встраиваются лампы со светофильтрами, цвет которых зависит от функционального назначения аппаратуры: красный, предупреждающий о необходимости принятия мер для предотвращения аварийной ситуаций, оранжевый — необходимо принять меры для обеспечения нормальной работы, зеленый -нормальная работа, синий — включен дальний свет, двигатель находится в холодном состоянии, а также лампы подсветки, облегчающие поиска темноте. Условные обозначения, поясняющие функциональное назначение включаемого устройства, стандартизованы. По конструктивному исполнению выключатели и переключатели делятся на кнопочные, клавишные, поворотные, в том числе со съемным ключом, рычажные.

Клавишные выключатели и переключатели широко распространены на автомобилях. Они имеют два переключатели три фиксированных положения. В перекидной конструкции при нажатии клавиши пружинный толкатель перекидывает контактную пластину, замыкающую контакты. В ползунковой конструкции рис. 4. 3, б, толкатель перемещает контактную пластину. При этом происходит самоочищение контактов. Падение напряжения на контактах выключателей и переключателей не должно превышать 0,1 В. Поворотные конструкции применяются в выключателях зажигания и подрулевых переключателях. Выключатель зажигания коммутирует системы зажигания, пуска, стеклоочистителей, указателей поворота, фонаря заднего хода, а в некоторых случаях фар головного света и радиоприемника. Основой выключателя является контактный узел, состоящий из подвижных и неподвижных контактных дисков. Некоторые выключатели зажигания оборудованы противоугонным устройством, блокировкой От повторного включения стартера и сигнализацией об оставленном ключе зажигания. В таком случае повторное включение стартера возможно лишь после возврата выключателя в нулевое положение.

Подрулевые переключатели имеют несколько отдельных контактных узлов, управляемых собственными рукоятками. Переключатель наружного освещения и световой сигнализации, управляет переключением фар с близкого на дальний свет и обратно, указателями поворота, стояночными огнями. Переключатель стеклоочистителя, изменяет режим работы стеклоочистителя ветрового стекла: работа на большой, малой скорости, прерывистый режим, включен омыватель, а также включен стеклоочиститель заднего стекла и его смыватель, Положения выключателя предусмотрены фиксированные и нефиксированные, например, для включения смывателя ветрового стекла. Конструкция. кнопочных выключателей аналогична общепромышленным. В них нажатие кнопки переводит подвижный контакт из одного положения в другое. Кнопочный выключатель без фиксации замыкает контакты, отжимаемые затем пружиной.

Сцепление и тормозная жидкость в чем связь

«Падает» педаль сцепления: диагностика, профилактика, лечение

Во многих автомобилях привод сцепления осуществляется механически, с помощью педали. Водитель, надавливая на педаль сцепления, посредством стального троса приводит в действие вилку сцепления, которая, в свою очередь, перемещает муфту с выжимным подшипником по валу, выходящему из КП, в сторону корзины сцепления. Специальный шариковый подшипник, называемый выжимным, упираясь в лепестки корзины, надавливает на них, диск сцепления отходит от маховика, а сцепление выключается.

В такой схеме разрыв троса может вызвать «падение» педали сцепления, и, как показывает практика, «провал» педали происходит всегда внезапно. Это случается на затяжных подъемах или при быстрой езде по загруженной трассе – в общем, в сложных дорожных условиях.

Возможен вариант простого отсоединения троса от тяги, приводящей в действие сцепление. Это наиболее простой вариант поломки. Можно найти место соединения, в котором необходимо зашплинтовать или зафиксировать стопорным кольцом крепление троса, проверить надежность крепления и двигаться дальше. Для того чтобы убедиться в обрыве троса, надо осмотреть место, где заходит трос от педали сцепления, – и все станет ясно.

Ремонт в таких случаях достаточно прост. Порванный трос демонтируют, вытаскивая его остатки из салона в моторный отсек и отсоединяя от мест крепления. А на его место монтируют новый. На СТО трос заменят за 20–30 минут, главное – туда оперативно добраться. Имеющиеся в конструкции троса две гайки позволяют подрегулировать свободный ход педали сцепления, который обычно составляет 15–25 мм от крайнего верхнего положения педали до положения, когда выжимной подшипник начинает нажимать на нажимную демпферную пружину. От накладки педали сцепления до пола расстояние должно быть 160±2 мм.

При использовании гидравлического привода в системах сцепления также возможно «падение» педали. В этом случае необходимо проверить уровень тормозной жидкости (а в гидроприводе сцепления используется именно она). Тормозная жидкость системы сцепления может находиться либо в отдельном резервуаре, либо в одном бачке с тормозной жидкостью, питающей тормозную систему.

Нужно отыскать и устранить утечку жидкости. Обычно течи возникают в местах соединений. Через трещины в систему может попадать воздух, а также вытекать тормозная жидкость. Изношенные сальники главного цилиндра сцепления также могут пропускать жидкость, в этом случае она накапливается под ковриком в ногах водителя, поэтому обнаружить последствия утечки легко.

Если уровень тормозной жидкости из-за подтекания опускается ниже отметки min в бачке, то в систему попадает воздух и сцепление тут же перестает работать. В главном цилиндре сцепления образуется воздушная пробка, не позволяющая тормозной жидкости циркулировать.

Для устранения проблемы нужно долить тормозную жидкость в бачок и прокачать систему, удаляя воздушную пробку из главного цилиндра. При этом следует контролировать уровень тормозной жидкости в бачке, чтобы воздух больше в систему не попал.

«Падение» педали при обоих видах привода может быть вызвано и поломкой нажимной вилки, отвечающей за перемещение муфты с выжимным подшипником. Поломанную вилку обычно меняют на новую. В одних моделях обязательно приходится снимать КП, в других оторванную часть можно вытащить через лючок в КП и затем через тот же лючок вставить новую вилку в коробку. Трудоемкого демонтажа агрегатов в этом случае не потребуется. А вот поломанные вилки сцепления, например, на ВАЗ-2110, -2111, -2112 ремонтники вообще умудряются восстанавливать прямо в моторном отсеке. Демонтируя только отдельные мешающие детали под капотом (аккумулятор, воздушный фильтр), сварочные работы механик осуществляет прямо в моторном отделении, сокращая, таким образом, время на ремонт до минимума!

А как сказывается на работе сцепления двухмассовый маховик?

Тенденции современного моторостроения предполагают дальнейший рост мощности двигателей при их максимальной компактности. При использовании традиционного одномассового маховика и диска сцепления с демпферными пружинами часть непогашенных крутильных колебаний передается в КП, в результате чего возникают удары зубьев шестерен, так называемый «звон коробки». Двухмассовый маховик в конструкциях сцепления появился именно с целью эффективного гашения генерируемых двигателем колебаний, которые передаются через КП. Крутящий момент двигателя компенсируется пружинами, и, поскольку установочное пространство для их размещения должно быть минимальным, а мощность двигателей повышается, конструкторы в качестве выхода из ситуации предложили увеличить шаг навивки дуговых пружин, которые установили внутри двухмассовой конструкции. Внутри пружин большего внутреннего диаметра располагают пружины меньшего диаметра, а между этими пружинами стоят фрикционные вставки, выполняющие роль сепараторов пружин. Такие вставки эффективно снижают вибрации в работе механизма.

Поскольку в конструкции много пружин, то их поломка и является наиболее частой причиной выхода двухмассового сцепления из строя. Случаются и поломки сцеплений с двухмассовым маховиком из-за стирания сепараторов пружин. Бывают и более сложные случаи, если сепараторы пружин не просто изнашиваются от трения, но и ломаются – в этом случае пружины, установленные внутри маховика, просто рассыпаются на кусочки.

Считается, что ресурс двухмассового сцепления составляет от 150 тыс. до 350 тыс. км. Но тут очень важно помнить, что техническое состояние узла сцепления, а именно диска сцепления, корзины и выжимного подшипника, может значительно ускорить выход двухмассового маховика из строя. Любые возникающие при включении сцепления рывки или просто неравномерные усилия сокращают ресурс двухмассового маховика в разы. Поэтому некоторые компании, наиболее известной из которых является французская фирма Valeo, специализируются на выпуске одномассовых сцеплений, которые, по утверждению производителя, практически без ущерба для эксплуатационных характеристик могут заменить двухмассовое сцепление на том или ином автомобиле.

Кроме описанных выше приводов и конструкций сцеплений, в автоматических КП используются как многодисковые влажные сцепления, так и сухие сцепления. В роботизированных КП работают сразу два сцепления, действующие попеременно. Но в конструкциях этих сцеплений педаль не предусматривается, поэтому мы их рассматривать не будем.

Главное – спокойствие

В ситуации, когда сцепление отказало в транспортном потоке, водитель должен, не теряя самообладания, благополучно и желательно самостоятельно, без эвакуатора, добраться до места безопасной стоянки, а лучше – сразу доехать до СТО.

Если педаль сцепления упала в момент, когда в автомобиле была включена передача, то следует сбросить газ и переключить рычаг КП в нейтральное положение. Если рычаг коробки «закусило» и переключение затруднено, то в момент переключения необходимо чуть-чуть добавить газу.

Обычно добраться до гаража или СТО помогает такая схема: при заглушенном, но предварительно прогретом моторе необходимо включить первую передачу (бывает проще сразу включить вторую, а потом уже «воткнуть» первую). После этого стартером заводят машину, и она рывками начинает движение. В рывках нет ничего страшного, они говорят лишь о том, что частота вращения двигателя не согласуется с выбранной передачей. Если обороты выровнять, то машина поедет плавно. Для включения нейтральной передачи надо увеличить газ, а затем сбросить его и одновременно переключить рычаг КП в нейтральное положение. Подобные манипуляции необходимо выполнять там, где требуется торможение, поскольку при торможении на передаче двигатель, естественно, будет глохнуть.

Для включения второй передачи необходимо тронуться на первой, затем, сбросив газ, перейти на нейтральную передачу и, не добавляя газа, попытаться включить вторую передачу. На этой передаче, собственно, и можно, не торопясь, добраться до ближайшей мастерской. Но если надо переходить без сцепления на более высокие передачи, то на третью передачу лучше всего переходить при скорости 30 км/ч, на четвертую при 40 км/ч, а на пятую при 50 км/ч. Для перехода на пониженные передачи используют метод перегазовки, переходят при низких частотах вращения двигателя и при небольших скоростях.

Некоторые специалисты даже рекомендуют водителям потренироваться в езде без сцепления предварительно, когда с машиной все в порядке. Приобретенный опыт позволит, в случае «падения» педали и отключения сцепления, не паникуя, оценить ситуацию и продолжить движение, не создавая проблем себе и другим участникам движения.

Своевременный диагноз – залог движения без поломок

Диагностировать провал педали, как утверждают опытные автомобилисты, достаточно сложно, но можно. Например, перед обрывом троса при выжимании педали, как правило, слышен характерный хруст, который и должен сразу же насторожить водителя. Более того, часто сам выжим педали из-за заржавевшего троса оказывается затруднен, и водителю следует оперативно поменять трос, не испытывая судьбу и трос на прочность. При гидравлическом же приводе необходимо систематически, перед каждым выездом, контролировать уровень жидкости в бачке с рабочей жидкостью, при необходимости сразу же доливать тормозную жидкость до необходимого уровня.

Поломку вилки также можно предотвратить, ведь вилка редко ломается сразу, обычно в месте будущей поломки возникает трещина, которая постепенно развивается, увеличивается, сцепление же при этом срабатывает при все более глубоком нажатии на педаль, а регулировка почти не приносит результата. У водителя, имеющего опыт вождения, возникает ощущение, что педаль «закусывает», и иногда сцепление не с первого раза включается, особенно при включении задней скорости. Также возникают сложности при частых переключениях скоростей в пробках: педаль начинает «схватывать» в самом конце своего хода.

Выжимной подшипник также выходит из строя постепенно. Если при работе он начинает издавать характерный звук, напоминающий визг, то его техническое состояние можно назвать критическим. С поломанным выжимным подшипником, конечно, ехать можно, но сцепление будет оставаться постоянно включенным.

Есть много способов проверки состояния сцепления в целом, одним из наиболее простых является такой. Водитель ставит автомобиль на стояночный тормоз и, выжав сцепление, включает первую либо третью передачу. Затем педаль сцепления надо плавно отпускать, добавляя немного газа. Исправное сцепление заставит двигатель быстро, на отрезке 1/3–1/4 хода педали сцепления, заглохнуть. А при сильно изношенном сцеплении двигатель будет работать в стоящем на месте автомобиле с включенной передачей и буксующим сцеплением. Безусловно, так ездить нельзя, необходим ремонт. Причем менять желательно весь комплект системы сцепления – диск, корзину, выжимной подшипник, вилку, даже если визуально некоторые детали вполне прилично выглядят. Ведь повторный демонтаж для их замены будет стоить гораздо дороже их стоимости.

Частый вопрос: Зачем тормозная жидкость в сцеплении?

Можно ли заливать тормозную жидкость в сцепление?

Как прокачать сцепление после замены главного цилиндра?

Прокачка сцепления выполняется по следующему плану:

Для чего нужна прокачка сцепления?

Как определить неисправность главного цилиндра сцепления?

Низкий Уровень Жидкости Сцепления Главный цилиндр сцепления будет иметь низкие и высокие отметки на стороне резервуара, указывающие на безопасный объем жидкости сцепления. …
мягкая педаль сцепления …
Точка Зацепления Внезапно Изменилась …
Темная Жидкость Сцепления

Какой должна быть тормозная жидкость?

Тормозная жидкость — общие сведения и основные свойства

Стандарт	Точка кипения (свежая /сухая)	Вязкость при 400 Цельсия
ISO 4925	205 С	1500
DOT 3	205 С	1500
DOT 4	230 С	1800
DOT 4+	260 С	1200 -1500

Какая жидкость заливается в систему сцепления?

Можно ли заливать тормозную жидкость в сцепление?

В привод сцепления нужно заливать только лишь тормозную жидкость, потому что она не сжимается тем самым не создаёт разгерметизацию в системе, что в свою очередь может привести к полному выходу сцепления из строя.

Можно ли залить тормозную жидкость в сцепление?

Фактически, можно залить тормозную жидкость в сцепление и прокачать его самому, хотя удобней это делать вдвоем. Итак, соединяем все шланги, детали системы сцепления. Подставляем под рабочий цилиндр сцепления чистую емкость, в неё будет стекать тормозная жидкость при прокачке.

Как прокачать рабочий цилиндр сцепления?

Прокачка сцепления выполняется по следующему плану:

Как удалить воздух из системы сцепления?

Этапы прокачки системы

в систему накачивается давление. Для этого педаль выжимается 3 — 4 раза резко и до упора, с интервалом в 2 секунды. …
педаль фиксируется в зажатом положении.
жидкость сливается за счёт поворота штуцера цилиндра (с надетой трубкой) на полоборота. Вместе с техжидкостью “выдавливается” воздух.

Что заливать в главный цилиндр сцепления?

В Альмера Классик рекомендуется заливать тормозную жидкость класса DOT4. Для полной замены необходимо 0,6 литра тормозной жидкости.

Какую жидкость заливают в гидропривод выключения сцепления?

Примечание: В гидроприводе выключения сцепления используется тормозная жидкость DOT-3 или DOT-4.

Сколько нужно жидкости в сцепление?

Для полного заполнения системы гидропривода сцепления требуется 150 г тормозной жидкости.

Для чего нужна прокачка сцепления?

Почему сцепление не возвращается назад?

Считается, что причин, по которым педаль сцепления не возвращается в исходное положение, может быть несколько: поломка одной из возвратных пружин механизма, возвращающего педаль в правильное положение; плохо работает манжет штока главного цилиндра сцепления; обрыв крепления штока или вилки на рычаге педали.

Что такое гидропривод сцепления?

Гидравлический привод сцепления

По сути эта магистраль аналогична гидроприводу тормозной системы и состоит из следующих элементов: главный цилиндр сцепления; рабочий цилиндр сцепления; бачок и трубопровод с тормозной жидкостью.

Как правильно прокачать сцепление на ваз 2106?

Прокачка сцепления на ВАЗ-2106

Перед началом работ нужно отчистить от пыли бачок, проверить уровень жидкости и долить ее при надобности. Штуцер прокачки сцепления, располагающегося на рабочем цилиндре, его следует очистить. Затем с этого штуцера снимается защитный колпачок, и на него надевается трубка.

Что заливать в сцепление Уаз?

В автомобили Уаз Патриот, Уаз Пикап, Уаз Карго, Уаз Хантер и автомобили вагонной компоновки семейства УАЗ-3741, согласно требований заводских инструкций по эксплуатации, в гидравлический привод тормозов и сцепления нужно заливать тормозную жидкость класса DOT-4, стандарта SAE J 1703F, включая автомобили оборудованные …

Что такое цилиндр сцепления?

Главный цилиндр сцепления (ГЦС) — узел гидравлического привода включения и выключения сцепления трансмиссий с ручным управлением (механических коробок передач); гидравлический цилиндр, преобразующий усилие от ноги водителя в давление рабочей жидкости в контуре привода.
