Как проверить ступичный подшипник на полноприводном автомобиле

Как проверить износ подшипника ступицы колеса. Проверка ступичного подшипника.

В случае, если появившееся гудение игнорировать и не предпринимать никаких действий, оно усилится настолько, что на шум, помимо водителя, станут обращать внимание уже и пассажиры.

Помимо дискомфорта, возникающего из-за повышенной шумности, износ подшипника ступицы колеса опасен тем, что в один (далеко не прекрасный) день уже ставший привычным гул сменится громким треском и хрустом.

Разрушенный подшипник заклинит ступицу колеса, что приведет к выходу из строя шаровой опоры рычага подвески и деформации полуоси. О том, к чему приведет такая поломка при движении с высокой скоростью, лучше не говорить.

Причины выхода подшипника из строя

Подшипники качения отличаются высокой степенью надежности при работе даже в самых тяжелых условиях, однако, несмотря на заявленный производителями довольно солидный ресурс ступичного подшипника, основная их масса выходит из строя уже после пробега в 100 000 км.

Причин тому несколько: плачевное состояние наших дорог, влекущее за собой повышенную нагрузку на всю подвеску и на ступичный подшипник в частности, естественный износ деталей подшипника вследствие нормального процесса усталости, неудовлетворительное смазывание и неэффективное уплотнение, неправильная установка и связанный с нею чрезмерный натяг в посадке.

Как проверить ступичный подшипник

Как уже было сказано, неисправный подшипник выдает себя избыточным шумом во время движения автомобиля. Более точно определить состояние подшипников ступиц колес можно, выполняя повороты влево-вправо.

Во время поворота налево происходит крен кузова машины в правую сторону. Большая часть нагрузки приходится на правое колесо, левое при этом, наоборот, разгружается. Если на скорости 10-15 км/ч при сравнительно резком повороте руля влево посторонний звук исчезает, значит его источником является левое колесо, вернее — подшипник его ступицы. Если шум исчезает при повороте руля вправо, неисправный подшипник — в правом колесе.

Для более точной диагностики следует поднять автомобиль подъемником или подвесить его при помощи домкрата. Далее следует запустить двигатель, «разогнать» автомобиль на 4 передаче до скорости 70-80 км/ч, выжав сцепление, выключить передачу и, выйдя из машины, на слух определить колесо — источник шума. Если колесо не является ведущим, его можно раскрутить руками.

После того, как колеса остановятся, необходимо взяться одной рукой в верхней, а другой рукой – в нижней части колеса и попробовать его раскачать в вертикальной плоскости. Наличие даже незначительного люфта колеса прямо укажет на изношенность его подшипника. Точно также следует проверить наличие люфта колеса в горизонтальной плоскости, взявшись руками за его левый и правый края и пытаясь его раскачать.

Иногда люфт колеса может быть вызван неисправностью деталей подвески или износом системы рулевого управления. Следует попросить помощника сильно нажать на педаль тормоза, а самому в это время попробовать раскачать колесо в вертикальной плоскости. Если и при нажатой педали тормоза люфт остался – его причину следует искать в подвеске. Если же люфт исчез, его причиной однозначно является износ ступичного подшипника.

Запомните — у колеса с исправным подшипником никакого люфта быть не должно.

Поставив диагноз, осталось отогнать автомобиль в автосервис или на СТО, доверив замену ступичного подшипника специалистам. При наличии навыков и специального инструмента эту работу можно выполнить и самостоятельно. Главное при выполнении работ – соблюдать чистоту, правильно выставить зазор при установке конического подшипника, избегать использования острых инструментов, способных повредить его уплотнение, при запрессовке подшипника в отверстие усилие через оправку передавать к его наружному кольцу, а при установке на ось воздействовать оправкой на внутреннее кольцо.

Проверка ступичных

На днях поменяли задний правый подшипник. Где-то с полгода назад на осмотре сказали, что ему хана приходит, но симптомов не было особых. И вот в июне гудеть начал. За месяц гул превратился в ощутимый вой на определенной скорости. Не стал затягивать и поменяли. Для пущей уверенности вывесили, разогнали и послушали щупом, какой из задних шумит.

Кстати, вопрос: когда машину вывесили и разогнали, то крутилось только 3 колеса — 2 передних и одно заднее. 4е, заднее левое как-то не особо активно участвовало в движении. Хотя если его рукой подталкиваешь — то немного схватывало. Выходит, на задние колеса разные моменты могут приходиться? А как под нагрузкой распределение моментов по колесам происходит (между колесами одной оси)?

Кстати, на переднеприводной (как и на заднеприводной) машине вообще не требуется поднимать всю машину на подъемнике, чтобы проверить ступичные. Достаточно поддомкратить только одно колесо, завести двигатель и включить скорость. Одно будет вращаться, а второе спокойно стоять на земле. Причем, на спидометре легко можно сделать 100 км/ч и более ))) на одном колесе. При этом, конечно, АБС сходит с ума, но потом обучается. Про ESP не знаю, наверное тоже. Момент опять же, распределяется 50/50.

Проверка подшипника ступицы на износ

Ступичный подшипник отвечает за вращение колеса автомобиля. Выход из строя подшипника ступицы приводит к появлению характерного шума при движение автомобиля. Но это не самое неприятное, износ подшипника может привести к серьезной аварии при подклинивании, поэтому при появлении первых признаков неисправности нужно произвести его замену.

Основные причины появления гула и шума подшипника ступицы

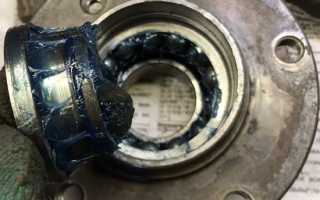

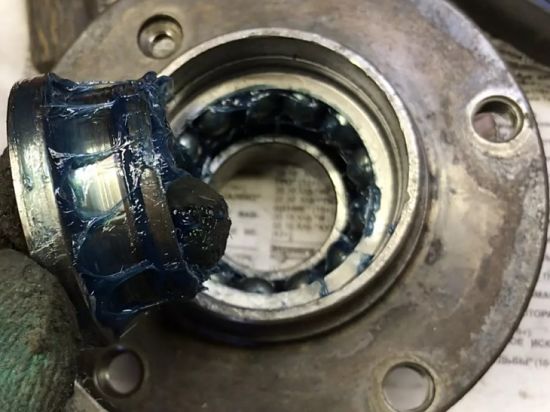

Шум ступичного подшипника говорит о том, что этот узел износился, шарики потеряли свою форму, на обойме появилась выработка, что не позволяет колесу нормально вращаться. При этом ступица перегревается, движение накатом затруднено, повышается расход топлива, а в самом неприятном варианте колесо может заклинить. Существует несколько причин, в результате которых происходит разрушение изношенного ступичного подшипника:

• Большой пробег. При пробеге порядка 100 тыс. км (для разных марок автомобилей имеется определенный разброс, но средний показатель именно такой) даже при нормальной эксплуатации, внутренняя поверхность обоймы подшипника сильно изнашивается, появляется люфт, стук и гудение.
• Утрата герметичности корпуса. В любом подшипнике имеются уплотнители из резины или полимера, защищающие его от пыли, грязи или влаги. При их повреждении смазка вытекает, а абразивные компоненты, наоборот, попадают вовнутрь, что приводит к неисправности ступичного подшипника.
• Стиль вождения. Если водитель предпочитает агрессивный стиль езды, он должен понимать, что жесткое попадание колеса в выбоину и сопутствующий удар частично разбивает подшипник ступицы.
• Заезд в воду на высокой скорости. При быстрой езде ступичный подшипник неизбежно разогревается. При въезде в холодную воду резиновые или полимерные уплотнители вследствие сужения воздуха в середине подшипника втягиваются вовнутрь, нарушая герметичность. Через несколько дней подшипник начинает гудеть.
• Неправильная затяжка центральной гайки ступицы. После замены подшипника требуется правильно затянуть центральную гайку с определенной силой затяжки. Если гайку перетянуть, начнется перегрев подшипника со всеми вытекающими последствиями.
• Неправильный подбор колесных дисков по вылету. При тюнинге автомобиля часто устанавливают колесные диски с большим вылетом. Это существенно повышает нагрузку на подшипник, что нужно предусмотреть при замене, устанавливая усиленную версию.
• Неправильно сделанная процедура развала-схождения. Это дает лишнюю нагрузку на подшипники и их срок службы уменьшается.

Первичные признаки поломки

Основной признак того, что появилась проблема – гул ступичного подшипника, который отлично слышен в салоне. Подобный шум может сопровождать и другие механические поломки, поэтому потребуется дополнительное тестирование.

Еще один характерный признак – шум нарастает с увеличением скорости и уменьшается при ее снижении, кроме того, ухудшается накат при движении на нейтральной передаче, а машину может тянуть в сторону колеса, где вышел подшипник вышел из строя. Иногда из колеса слышится «сухой хруст», сигнализирующий о том, что шарики потеряли форму.

После продолжительного движения автомобиля колесный диск часто перегревается, к нему невозможно дотронуться, даже ощущается запах горелой резины. Один из важных признаков, гул усиливается при повороте в ту сторону, где находится изношенный подшипник. Например, если при движении 40-60 км/ч водитель начинает поворачивать влево и шум увеличивается из-за повышения нагрузки на правые колеса – скорее всего проблема со ступицей. При повороте вправо шум должен уменьшиться или исчезнуть совсем. Если этого эффекта не наблюдается, проблему нужно искать в другом.

Точная диагностика

При движении можно выявить проблему и услышать гудящий подшипник ступицы, но понять, какое из колес требует ремонта, можно при помощи нескольких несложных тестов в гараже. Для проведения диагностики понадобится штатный домкрат и несколько деревянных брусков, которые будут служить подпорками.

После определения того факта, что в машине появился гул и, вероятнее всего, причина тому – ступичный подшипник, нужно точно определить, какое из четырех колес требует ремонта. Для этого ставим машину в гараж или бокс, чтобы посторонние звуки не мешали диагностике.

На переднеприводном автомобиле проще проверяется ступица заднего колеса, которое свободно вращается, поскольку не связано с трансмиссией. Для этого машину нужно поддомкратить так, чтобы колесо поднялось в воздух и могло свободно вращаться.

После вывешивания колеса его нужно покачать по вертикальной оси, то есть, взяться сверху и снизу и проверить, шатается ли колесо в креплении. Люфт укажет на то, что имеется проблема со ступичным подшипником. После этого колесо нужно прокрутить, если шарики подшипника повреждены, это будет слышно по характерному звуку трения, что окончательно укажет на испортившийся подшипник. Аналогично проверяется второе колесо.

Тестирование передних колес в случае, если гудит подшипник ступицы, несколько отличается. Это связано с тем, что они соединены валами с дифференциалом и трансмиссией, поэтому прокрутить передние колеса в свободном режиме не получится. Эта проблема касается автомобилей с автоматической коробкой передач.

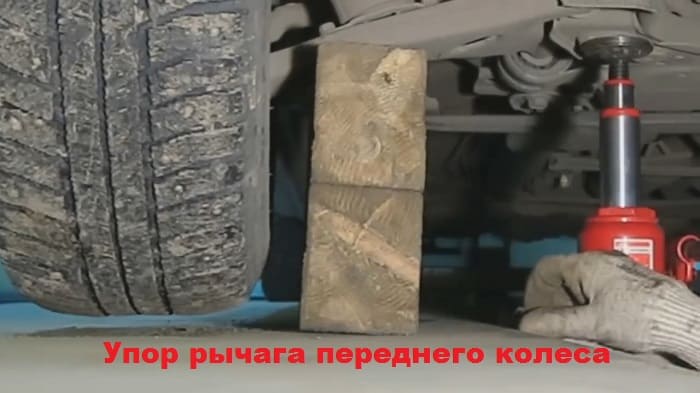

Пред началом тестирования автомобиль устанавливают на ручник, чтобы он не покатился. Приподнимается передняя сторона со стороны, где будет проводиться диагностика подшипника ступицы. После того как шина оторвалась от земли, под рычаг подставляют бруски, и передняя часть опускается на них. Это позволяет оставить колесо в воздухе, при этом разгрузив ступичный подшипник, и установить приводной вал под правильным углом, что обеспечит объективность тестирования и безопасную работу трансмиссии. Важно, чтобы бруски были максимально близки к колесу, но не касались его, это позволяет добиться лучшего эффекта.

После вывешивания колеса его нужно легко покачать по вертикальной оси, подобно тому, как это делалось с задними колесами, люфт в этом направлении указывает на износ подшипника и шаровой опоры. Если же колесо качается вдоль горизонтальной оси (влево-вправо), то проблема кроется в износе рулевых тяг и наконечников.

Далее требуется сесть за руль автомобиля, нажать педаль тормоза и завести автомобиль, для машин с механической коробкой – рычаг переключения передач предварительно установить на нейтральную скорость. Селектор автоматической коробки устанавливается в положение D, и отпускается педаль тормоза.

В таком положении поднятое колесо будет вращаться как на механической, так и на автоматической трансмиссии. Выйдя из кабины, можно оценить степень шумности работы подшипника ступицы. Если слышны характерное гудение, потрескивание или другой шум – этот узел требует немедленной замены. Для сравнения аналогичную процедуру можно сделать и с другим передним колесом.

Видео:КАК МОЖНО ПРОВЕРИТЬ СТУПИЧНЫЙ. #ремонтавто «Гараж №6»

Заключение

На начальной стадии проявления дефектов ступичных подшипников люфт может и не появиться, единственный симптом – шум при вращении колеса. Провести диагностику, чтобы определить, какой именно из подшипников вышел из строя, можно самостоятельно, вращая вывешенные при помощи домкрата колеса.

Замена ступичного подшипника — сложная процедура, требующая инструмента для съема и прессовывания подшипника в ступицу. Но при наличии оборудования и определенных навыков многие автовладельцы делают это самостоятельно. Важно понимать, что неправильная установка подшипника приведет к его быстрому выходу из строя, поэтому работу выполняйте очень аккуратно.

Несколько способов проверки подшипника ступицы

Ступичный подшипник относится к наиболее важному узлу любого транспортного средства, он обеспечивает свободное вращение колеса. Этот элемент конструкции постоянно подвергается большим нагрузкам, поэтому чаще изготавливается из качественных материалов. Однако при неправильной эксплуатации либо при очень большом пробеге такая деталь тоже может выйти из строя.

Автомеханики рекомендуют менять ступичный подшипник в узле сразу же как только заметили неисправность, в противном случае результат может быть печальным, представьте, что будет если подшипник заклинит на большой скорости. Рассмотрим несколько способов как проверить подшипник ступицы, чтобы уметь выявлять дефект на ранних стадиях.

Признаки возможного износа подшипника ступицы

Часто первыми признаками является гул со стороны колеса, однако это только первый сигнал. Поле ситуация развивается очень стремительно и за шумом может последовать треск. Дальше узел не выдерживает обороты и разлетается прямо на ходу, что приводит к полному клину и авто становится неуправляемым. Все это ведет к выходу из строя рычага подвески и деформации полуоси. В итоге за ремонт придется выложить хорошие деньги.

Поэтому важно при первых признаках уметь правильно определить неисправность, а по необходимости сразу устранить. Поводом для проверки ступичного подшипника будут следующие признаки:

• Слышно, как гудит или хрустит в оси колеса. Чаще возникает при достижении определенной скорости, примерно 60 – 70 км/ч. На повороте, особенно при больших скоростях, гул усиливается.
• Явным признаком является появление вибрации вместе с гулом. Она передаётся как через руль, так и на всю машину и вызвана биением подшипника.
• При длительных переездах возникает перегрев колесного диска. Иногда случаются перегревы тормозного суппорта.
• Подклинивание колеса. При езде по прямой дороге автомобиль как бы ведет в сторону. Это вызвано тем, что дефектный ступичный подшипник затормаживает вращение колеса. Симптомы схожи с неправильно отрегулированным развал/схождением.

Чтобы самостоятельно диагностировать такие неполадки на ходу нужно уметь слушать свой автомобиль. И приходит это с опытом вождения.

Для точного определения в какой ступице гудит подшипник, следует разобраться в причинах возникновения поломок и принципах работы ступицы.

Причины выхода из строя ступичного подшипника

На самом деле бывает несколько причин вызывающих стук или гул в районе ступицы. Так посторонние звуки возникают в случае нарушений работы:

• рулевой тяги;
• наконечника;
• шаровой опоры;
• при сильном износе сайлентблоков.

Однако наиболее частой причиной является как раз дефект ступичного подшипника. Поэтому нужно уметь правильно определять виновника неприятных шумов.

В ступице применяется подшипник закрытого типа, это связано с тем, что в процессе эксплуатации нельзя допускать попадания внутрь него абразивных материалов (пыль, грязь, песок и т.д.). Это делает конструкцию более надежной, но все же не вечной. В итоге можно выделить шесть наиболее распространенных причин вызывающих появление шумов в ступице.

1. Большой пробег. Вызвана естественными процессами происходящими при эксплуатации любого узла. Истирается корпус подшипника, канавки для шариков со временем расширяются, появляется люфт и механизм начинает стучать. Проявляется после пробега в 100 тысяч км и больше.
2. Нарушение герметичности. Корпус оснащен втулками изготовленными из резины или пластика, защищающие внутреннюю часть от попадания абразивных материалов и влаги, а также препятствует вытеканию наружу смазки, которая необходима для нормально его работы. При повреждениях смазка теряется, что приводит к очень быстрому износу.
3. Невнимательная езда. Если машина на больших скоростях постоянно попадает в выбоины на дороге, ямы, кочки и тому подобное, это в итоге разобьет не только ступицу, но и подвеску.
4. Неправильная установка. Случается довольно редко, если при ремонте ступичный подшипник запрессовывал неопытный слесарь или были нарушения в технологии, то возможно он стал криво. В таком положении узел проработает не более пары тысяч километров пробега.
5. Неправильная затяжка гайки фиксации ступицы. В техпаспорте автомобиля описан четкий алгоритм действий при затяжке и регулировке ступице. В случае превышения момента при езде узел будет постоянно перегреваться, что уменьшит срок его службы.
6. Частые заезды в лужи. Во время работы узел разогревается, это вполне естественный процесс. При попадании на него холодной воды, воздух внутреннего пространства резко сжимается и таким образом через микрозазоры затягивает воду в корпус подшипника. Влага вызывает коррозию деталей, что приводит к появлению хруста.

Помимо перечисленных причин, бывает еще целый ряд менее значимых, но тоже приводящих к быстрому износу и появлению посторонних шумов. А именно:

• Брак при изготовлении. Иногда встречается на недорогой продукции. Вызвано нарушениями в технологии производства.
• Неправильный вылет колеса. Увеличивает нагрузку на ступичный подшипник, что сокращает срок его службы.
• Частая перегрузка авто. Даже в случаях передвижения только по хорошим ровным дорогам часто подвергать машину большим нагрузкам не следует. Это также приводит к быстрому износу ступичного подшипника.
• Большой радиус шины. Чаще встречается на внедорожниках и грузовом транспорте. В случаях бокового ускорения подшипник передних ступиц будет испытывать дополнительную нагрузку.
• Неисправный амортизатор. При нарушениях в работе систем подвески на подшипник в ступице будет воздействовать дополнительная вертикальная нагрузка во время передвижения по плохим дорогам. Поэтому также важно поддерживать подвеску в исправном состоянии.
• Дефекты тормозной системы. Приводит к возникновению больших температур на барабане (диске) или в тормозной жидкости, которые будут передаваться на ступичный подшипник. Что тоже снижает ресурс его работы.
• Неправильно отрегулированный развал/схождение. При неправильном угле колес ступичный подшипники подвергаются дополнительной нагрузке во время езды.

Все эти факторы приводят к уменьшению срока эксплуатации ступичного подшипника и вызывают появление гудения и стука.

Для того чтобы ответить себе на вопрос в какой ступице неисправен подшипник необходимо знать, что могло вызвать скорый износ передней ступицы, а что задней.

Проверка ступичного подшипника

На сегодня наиболее доступны 4 способа проверки исправности ступицы доступные каждому автовладельцу. Они не требуют много времени и особых навыков.

Проверка плоскости

Относится к наиболее простому способу, проверить авто можно прямо в гараже либо возле дома. Для начала следует поставить машину на ровной асфальтированной или бетонированной поверхности. Затем взять рукой за верх проверяемого колеса и изо всех сил толкать его взад и вперед раскачивая. Если в процессе слышны щелчки или потрескивание, значит подшипник пора менять.

Если посторонних шумов не слышно, но уверенности в исправности ступичного подшипника еще нет, тогда авто со стороны проблемного колеса необходимо поднять на домкрат. После этого покрутить руками колесо, если потрескивание, скрип или другие шумы есть значит подшипник в ступице дефекиный и его следует заменить.

На поддомкраченом авто для большей уверенности в исправности или поломке узла, колесо можно расшатывать как в вертикальных, так и горизонтальных плоскостях. Для этого необходимо взять колесо руками за верхнюю и нижнюю часть и пошатать. Если люфт имеется, то он будет хорошо ощутим. В таком случае замена подшипника, без вариантов.

При выполнении таких работ соблюдайте осторожность, чтобы автомобиль не упал с домкрата.

Проверить таким методом можно ступицы переднего и заднего колеса.

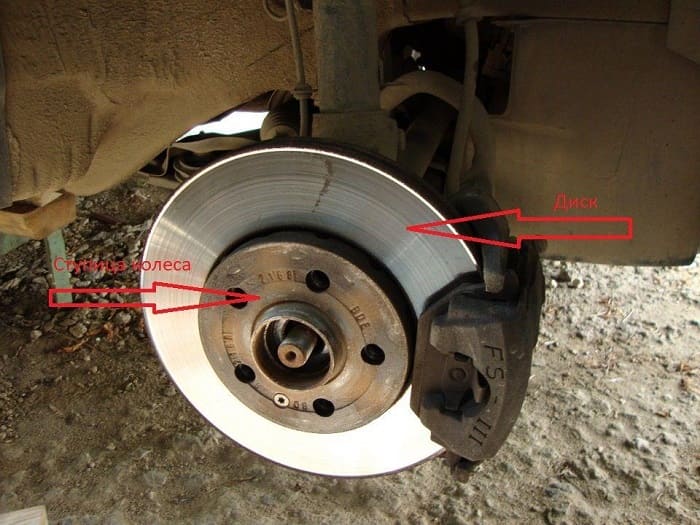

Проверка на биение

Одним из дополнительных признаков дефектов в подшипнике ступицы будет толчок в педаль во время торможения. Может возникнуть из-за удара тормозного диска либо ступицы. Иногда при воздействии высоких температур тормозной диск тоже может деформироваться вместе со ступицей. При отклонениях от вертикали даже на 0.2 мм могут вызывать вибрацию и удары на скорости.

Максимальный допуск биения не превышает 0.1 мм, а иногда и того меньше – 0.05 – 0.07 мм. Механики на СТО проводят проверку биения манометром часового типа, его прислоняют к плоскости ступицы и он показывает значение биения. При отсутствии такого прибора можно воспользоваться отверткой.

Проверка ступицы на биение проводится в следующей последовательности:

1. снимается колесо с проверяемой стороны;
2. далее плоскую отвертку следует опереть на скобу суппорта и приложить к рабочей поверхности тормозного диска;
3. затем при помощи головки с воротком придать вращение колесу через ступичную гайку;
4. если биение присутствует его сразу видно по следам царапин оставленных отверткой на тормозном диске.

Диски всех колес проверяются на биение с обеих сторон. При обнаружении дефектов на поверхности диск в виде царапины от отвертки, его следует отсоединить, развернуть на 180° и закрепить на ступице монтажными болтами. После повторить процесс проверки.

Если царапина появилась на том же месте, где и при первом испытании, значит кривой тормозной диск. В случае появления царапины с противоположной стороны – кривая ступица.

Проверка на подъемнике

Таким методом лучше проверять переднеприводные авто. Однако применим на всех типах машин хоть с задним приводом, хоть полноприводных.

Для этого автомобиль загоняется на подъемник, заводится мотор и на передаче разгоняются колеса. Затем двигатель глушится, а после нужно внимательно слушать как работают ступичный подшипники в процессе остановки колес. При неисправности какого-либо подшипника с его стороны будет раздаваться отчетливый хруст, гул или пойдет вибрация.

Проверка при помощи домкрата

Проверить ступицу можно и на домкрате. Проводить такие лучше в закрытом помещении (гараже, ангаре и т.п.), так как здесь будет отчетливее слышно посторонние звуки из колеса. Машина поднимается по очереди, вывешивается каждое колесо. Если не уверены с какой именно стороны шумит, проверку начинать лучше с задних колес.

Порядок проведения работ:

1. поддомкратить сторону испытуемого колеса авто;
2. проверяя заднюю сторону, колеса раскручиваем руками (для переднеприводных машин), внимательно слушаем на наличие посторонних шумов;
3. проверяя передние колеса запускается двигатель, выжимается сцепление, включается 5-я передача, а после муфта плавно отпускается.

При поврежденном подшипнике будет отчетливо слышно хруст или стук не типичный для вращения колеса. Двигатель после разгона колес лучше заглушить, чтобы шум его работы не мешал процессу обнаружения.

Проверка при движении

Выявить возможный дефект подшипника ступицы можно и во время езды, по моему мнению это самый простой способ диагностики. Для этого необходимо заехать на ровный, желательно гладкий участок дороги. И покататься на нем с небольшой скоростью до 50 км/ч с вхождением в повороты.

Во время поворотов в движении большая часть нагрузки приходится на одну из сторон автомобиля, а соответственно и ступицу. Во время вхождения в поворот она издает дополнительные шумы, а после выравнивания транспорта шум пропадает. Таким способом можно определить какой из подшипников неисправен, левый или правый.

Если один из ступичных подшипников выходит из строя он начинает издавать посторонние шумы при езде по прямой дороге во время набора скорости. Чем выше скорость тем громче гул или треск. При обнаружении таких шумов сильно разгоняться не стоит, это небезопасно, тем более износ подшипника резко возрастает.

Температура диска

Во время работы ступичный подшипник греется, а при любых дефектах в нем увеличивается трение, что ведет к еще большему повышению температуры. Это довольно косвенный признак, однако опираться на него также можно. Большое количество тепловой энергии передастся на окружающие его металлические части, в том числе и тормозной диск.

Для проверки таким способом, после разгона, необходимо остановить машины без применения тормоза – простым накатом. Выйти и потрогать голой рукой тормозной диск. Теплый диск может говорить о вышедшем из строя ступичном подшипнике.

Что если не менять дефектный ступичный подшипник

Если в процессе езды при наборе скорости или во время вхождения в повороты появляется сторонний нетипичный шум следует немедленно проверить ступичный подшипники колеса. Продолжать использовать авто с неисправной ступицей не только сокращает срок службы ходовой части, но и чревато аварией. Халатное отношение может привести к:

• Дополнительной нагрузке посредством воздействия вибрации на ходовую часть автомобиля и на рулевое управление. Что ведет к уменьшению срока службы всех узлов.
• Уменьшению тяговых характеристик и общего КПД машины. Ведет к увеличению расхода горючесмазочных материалов.
• Возможному вскипанию тормозной жидкости. Что может вызвать частичный или полный выход из строя тормозной системы.
• При вхождении в поворот, колесо может «лечь». Чревато полной потерей управления, исход может быть плачевным.
• При сильном износе ступичного подшипника колесо может поймать «клин». Что тоже приведет к аварии.

Если после обнаружения неисправности ступичного подшипника, по каким-либо причинам нет возможности сразу заменить его, то при передвижении не стоит ехать со скоростью выше 50 км/ч, да и ездить больше 1000 км с гудящей ступицей вряд ли получится.

Вывод

Ступичный подшипник очень важная деталь авто, при выявлении неисправностей лучше сразу заменить его на новый. Тем более, что определить поврежденный не составит особого труда даже без опыта в этом.
