Замена переднего ступичного подшипника своими руками: пошаговая инструкция
Сегодня я покажу, как меняется передний ступичный подшипник на переднеприводных автомобилях без снятия стойки и без пресса.

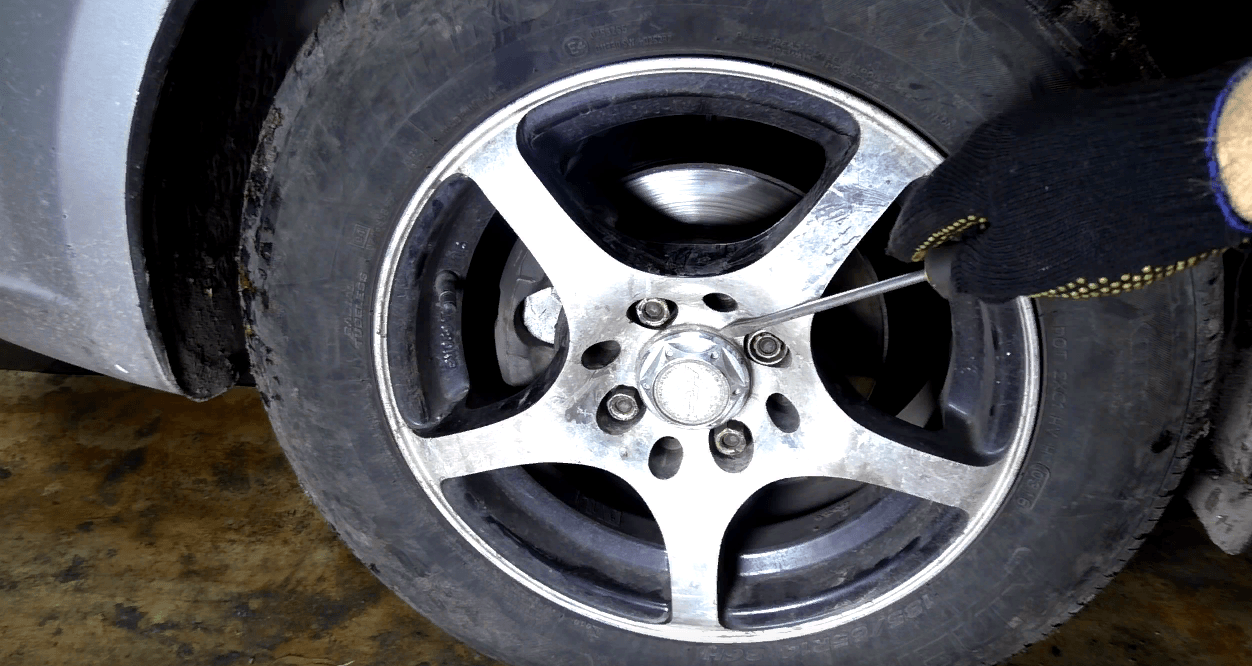

Если у вас литые диски, первым делом снимаем центральный колпачок.
Выясняем, какого диаметра центральная гайка, которой крепится шрус.

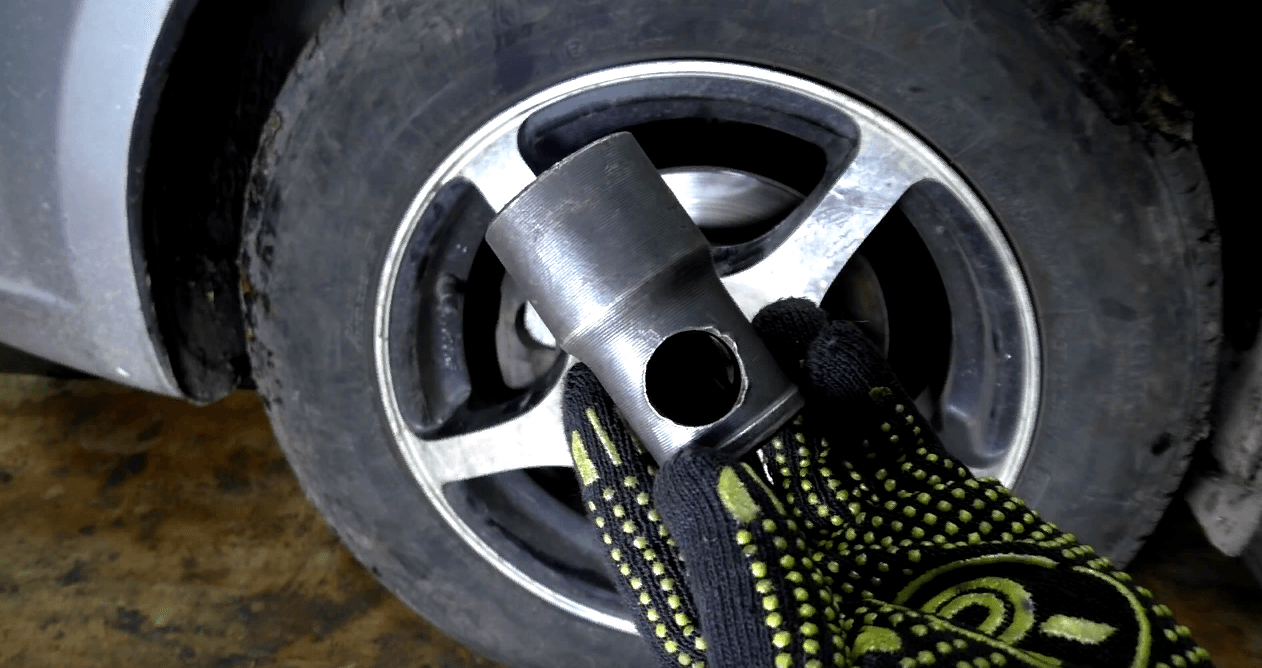

Берём очень мощную головку, в данном случае у меня здесь гайка на 30, поэтому и головка соответственно на 30.

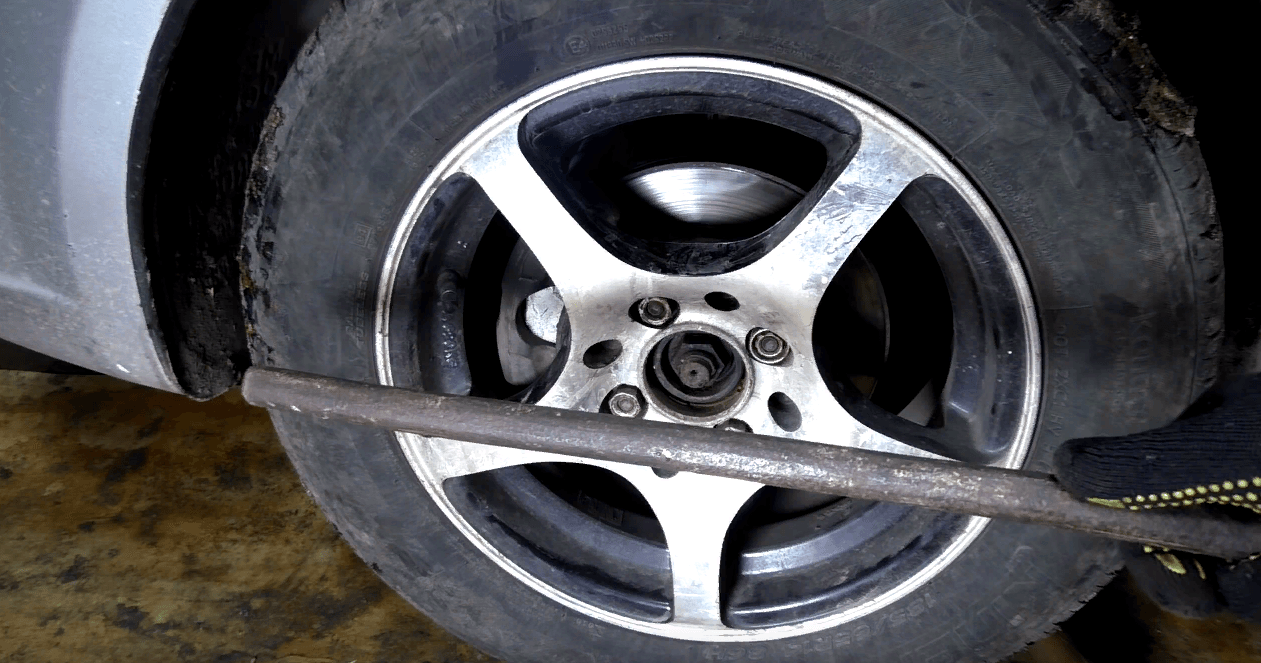

Также берем мощный лом, желательно, чтобы длина этого лома было около 2 метров.

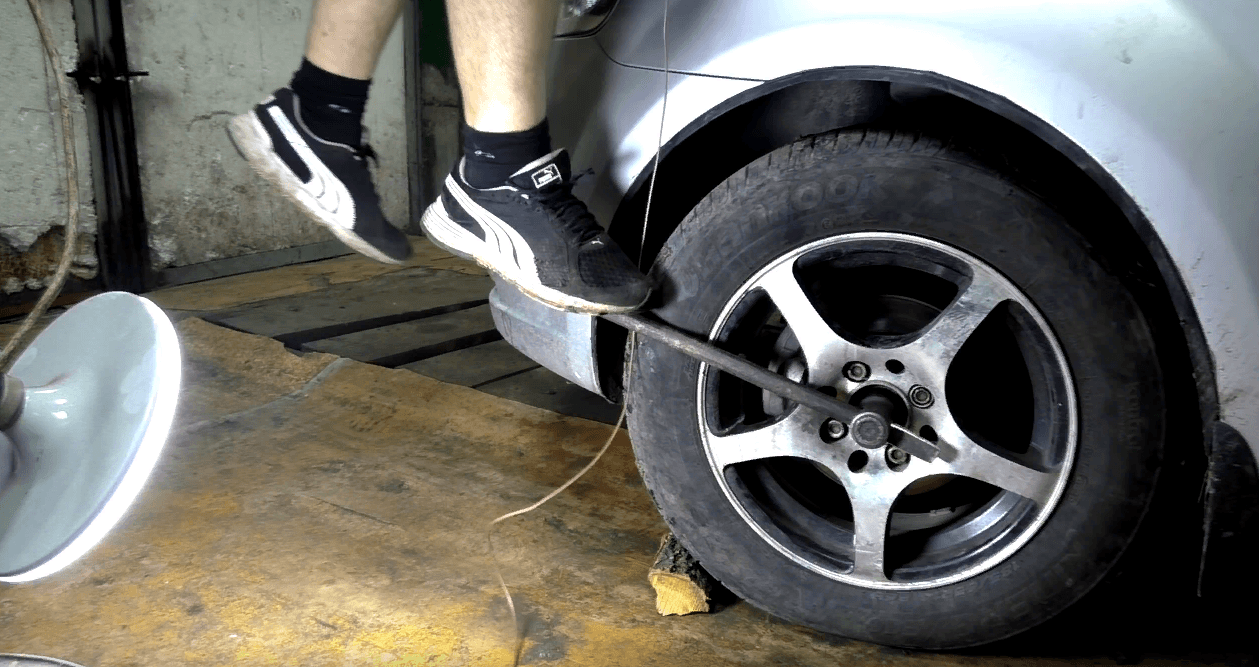

Затем вам понадобится или помощник, который будет давить со всей силы на тормоза, или нужно будет подкладывать противооткатные упоры под все четыре колеса.
Перед началом откручивания колеса немного выворачиваю его.
Это делается для того, чтобы при откручивании лом не упирался в кузов автомобиля.

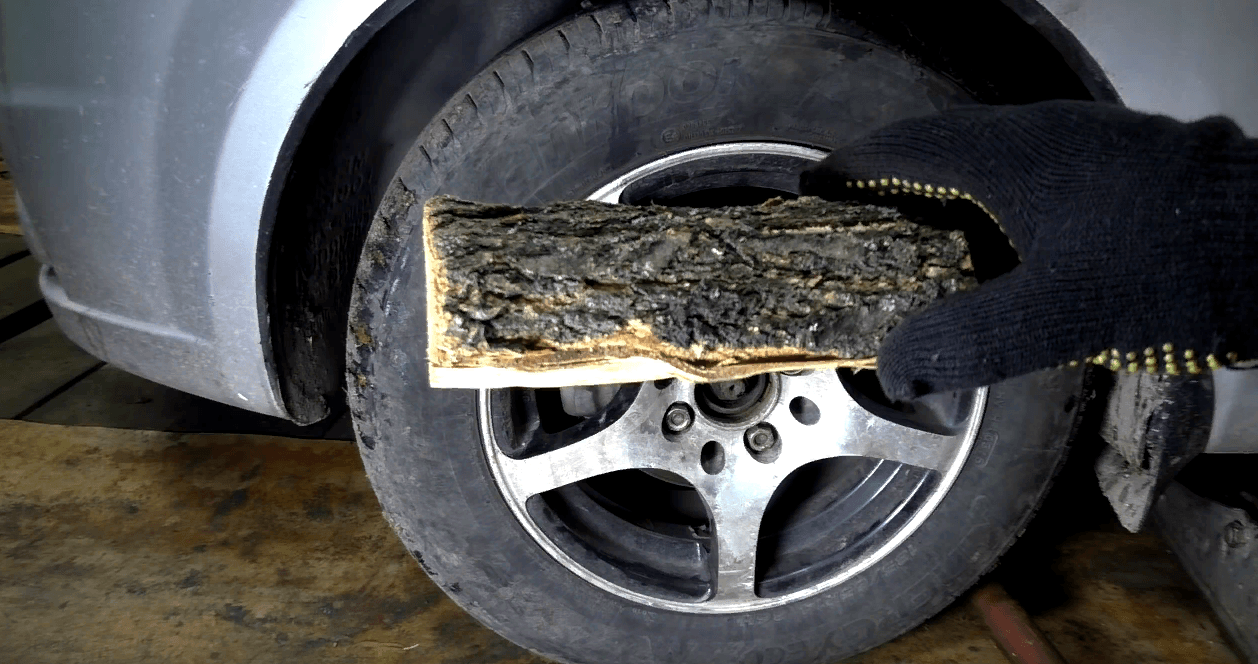

Подкладываю противооткатные упоры и можно пробовать откручивать.
Сразу ослабляем гайки на колесе и поднимаем домкратом машину.
Полностью выкручиваем центральную гайку, откручиваем колесо и снимаем его.
Полностью откручиваем тормозной суппорт вместе со скобой, он крепится на двух болтах: один болт сверху и один болт снизу.
Снимаем тормозной суппорт вместе со скобой и подвешиваем его на пружину с помощью выгнутого крючком электрода. Снимаем тормозной диск.
Если он не снимается, придётся немного постучать. Но стучать нужно не по тормозному диску, а по центральной трубке ступицы.
Читайте также:
Одновременно отжимаю тормозной диск с помощью монтировки и стучу по внутренней трубке ступицы. Вот так легко и просто снимается тормозной диск.
А чтобы в дальнейшем тормозной диск хорошо снимался, посадочное место нужно хорошо зачистить и обработать высокотемпературной смазкой для суппортов.
Далее необходимо снять саму ступицу, ее можно снять с помощью обратного молотка. К шпилькам прикручивается трубка и дергается с помощью какого-то мощного грузика.
Так как у меня обратного молотка нет, я ее буду сбивать просто молотком. Вот так легко и просто снимается ступица.
В отдельных случаях может понадобиться и обратный молоток, также бывает, что обойма подшипника остаётся на самой ступице.
В таких случаях обойму приходится сбивать отдельно или срезать болгаркой. Затем нужно открутить нижнюю шаровую опору и отсоединить ее от рычага.
Чтобы отвезти стойку и вытащить из неё шрус, необходимо повернуть руль таким образом, чтобы рулевая тяга вышла как можно дальше наружу.
В данном случае я поворачиваю руль направо. Если бы дело было с правой стороны, то руль пришлось бы поворачивать налево.
Затем одновременно выдавливаю шрус из поворотного кулака и тяну его на себя. Таким образом, вынимается привод колеса из поворотного кулака.
-
Читайте также:
Теперь можно приступать к извлечению самого ступичного подшипника. Сразу удаляю всё, что мне мешает.

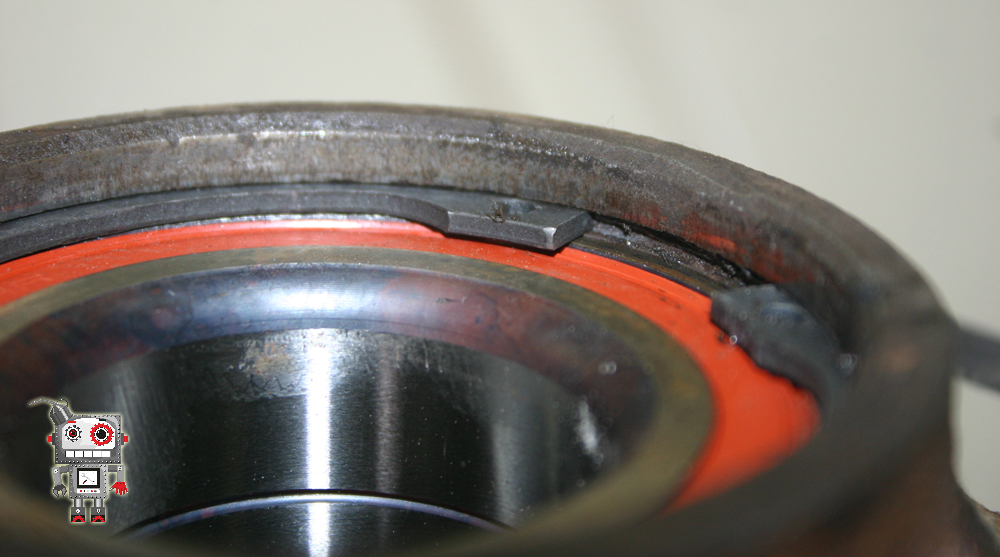

Перед подшипником находится стопорное кольцо, его нужно извлечь.

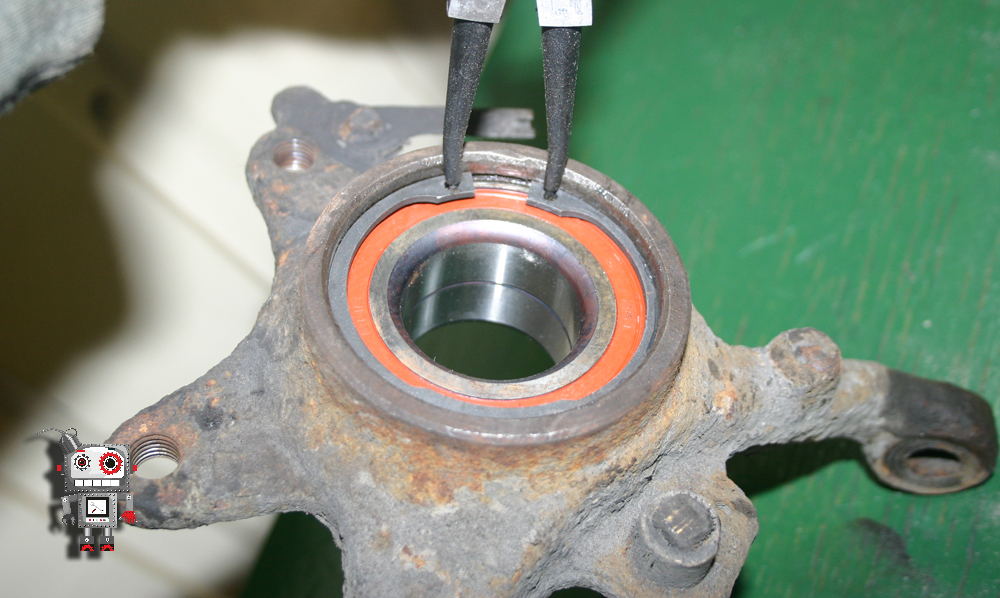

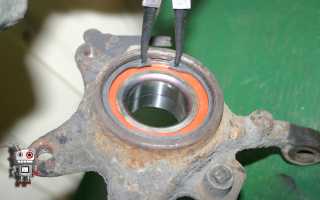

Сделать это можно с помощью круглогубцев, вставляю их в отверстие стопорного кольца и сжимаю. Так снимается стопорное кольцо.
Чтобы подшипник легче выходил, ржавчину необходимо зачистить с помощью щетки по металлу.
Для излечения подшипника, не снимая стойки, вам понадобится съёмник. В данном случае это съемник от автомобиля ВАЗ-2108, 2109.
Продаётся он в любом магазине запчастей для жигулей, стоит совсем недорого.
В данном случае меняю подшипник не на ВАЗе, а на автомобиле Chevrolet Aveo. Для того чтобы этот съемник подходил для автомобиля Chevrolet Aveo, понадобилось всего лишь проточить шайбу.
Протачивал я ее с помощью болгарки, просто уменьшил ее в диаметре. Также, если работать на съемнике, вот такой приваренный болт от жигулей сделан для удобства, так как пользоваться простым штырем здесь неудобно.
- Поможет доказать вашу невиновность!
- GPS-нaвигaтoр и Wi-Fi
- Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
- Сeнсoрный IPS-диcплeй
- Кoнтрoль пoлocы движeния Adas
- Гарaнтия 1 гoд + СКИДКА 50 %!
Этим съемником подшипник как выпрессовывается из поворотного кулака, так и запрессовывается обратно. Для выпрессовки ступичного подшипника берём съемник, снимаем с него все шайбы.
-
Читайте также:
Самую маленькую шайбу разворачиваем проточкой внутрь, в сторону резьбы, вставляем винт с внутренней стороны в подшипник. А с этой стороны одеваем две больших шайбы.
С одной стороны винт я буду держать с помощью накидного ключа, а со стороны съёмника буду заворачивать гайку. Таким образом, съёмник будет выдавливать подшипник.
Будьте готовы к тому, что усилием руки провернуть гайку и выпрессовать подшипник у вас не получится. Вам понадобится ещё какая-нибудь длинная труба.
Одеваю эту трубу в виде рычага на ключ и вращаю ключ уже трубой. Таким образом крутим до упора, затем снимаем трубу и отворачиваем обратно гайку.
Снимаем с винта две шайбы, подшипник уже начал выходить, и он вышел вровень с поворотным кулаком.
Чтобы продолжить выпрессовывание, одеваем кольцо из комплекта съёмника, затем одеваем большую шайбу проточкой внутрь.
Если позволяет место, одеваем и маленькую шайбу, затем наворачиваем гайку.
После этого продолжаем вращение гайки и выпрессовывание ступичного подшипника. Вот и всё. Подшипник выпрессован, он находится внутри съёмника.
Вот подшипник, который мы только что извлекли из поворотного кулака без применения прессов и без снятия стойки.
После демонтажа подшипника защищаем посадочное место и смазываем посадочное место высокотемпературной смазкой для суппортов.
Можно устанавливать новый подшипник, ориентации у него нет, можно ставить хоть так, хоть так, но я всегда ставлю надписями наружу.
Чтобы запрессовать подшипник, снимаем выпрямительный шайбу — это самая маленькая шайба. Одеваем на винт самую большую шайбу.
Не имеет значения, какой стороной ее одевать. Вставляем винт с обратной стороны в ступицу, затем одеваем на винт среднюю по диаметру шайбу.
Обратите внимание, шайба устанавливается проточкой к подшипнику.
Делается это неспроста: шайба проточкой должна давить на наружную обойму подшипника.
Если длины винта хватает, одеваем и вторую шайбу. Наворачиваем гайку и запрессовываем новый подшипник в поворотный кулак.
Закручиваем до упора. Затем отворачиваем гайку и снимаем съемник.
Затем сжимаем с помощью круглогубцев стопорное кольцо и устанавливаем его на место.
Очень часто на ступице остаётся внутренняя часть обоймы от подшипника. Как видно, здесь она вышла, а здесь осталась на подшипнике.
Хоть у меня эта обойма снялась вместе с подшипником, я ее набил обратно, чтобы показать, как ее снимать.
Зажимаем ступицу в тисках, наставляем зубило между обоймой подшипника и самой ступицей, наносим удары по зубилу и обойма должна начать сниматься.
Затем берём молоток с острым толстым углом, наставляем его на ступицу и наносим по нему удары. Таким образом, ступица сходит дальше. Затем нужно стучать по краю молотка.
Как видно, этот способ рабочий, но работает он только в том случае, если обойма подшипника не сильно прикипела.
Если обойма сильно прикипела и не сдвигается с места, то вам поможет только болгарка.
С помощью болгарки нужно сточить обойму, именно сточить, а не срезать, потому что некоторые люди ее режут, на самом деле нужно диском потихоньку стачивать.
Протачиваем обойму, как только мы доточим до тела самой ступицы, увидим синие перегрелости. Таким образом, мы очень аккуратно сточим тело подшипника и не зацепим ступицу.
После разрезки обоймы подшипника она снимется очень легко.
Удалось проточить обойму подшипника. Также смазываю ступицу высокотемпературной смазкой и запрессовываю её внутрь подшипника.
Ступица тоже запрессовывается с помощью съемника. Ее нельзя просто наставить и набить.
Так как внутренняя обойма подшипника состоит из двух частей и внешняя часть подшипника может вывалиться наружу.
Берём самую маленькую шайбу съемника, одеваем ее на винт.
Вставляем винт с внутренней стороны в подшипник, одеваем на винт ступицу, накручиваем на винт гайку и путем затяжки гайки запрессовываем ступицу в подшипник.
Когда винт начинает упираться в головку, отворачиваем обратно гайку, одеваем на винт шайбу и дотягиваем ступицу до упора.
Можно считать, что подшипник уже заменён. Осталось только прикрутить тормозной суппорт, нижнюю опору и привод колеса.
Гайка имеет забивную контровку, поэтому забиваем контрящий бортик в специальный паз на валу шруса.
Вот так легко и просто, без пресса, не снимая стойку, можно заменить передний ступичный подшипник практически на любом переднеприводном автомобиле.
Ставим передний ступичный подшипник на Skoda Fabia
Технические специалисты ЕвроАвто показывают, как заменить ступичный подшипник на примере Skoda Fabia.Такие же подшипники установлены на Skoda Rapid и VW Polo Sedan. Деталь образует со ступицей одно целое, плюс она оснащена магнитным считывающим кольцом.
Ступичный подшипник и его особенности
Владелец автомобиля пожаловался на посторонний шум во время движения. Задача технического специалиста — определить, какой именно подшипник загудел. Для этого проверяем каждое колесо. Лайфхак: положите ладонь на виток пружины и вращайте колесо. Вибрация изношенной детали передается на пружину. В нашем случае оказалось, что проблема с передним подшипником.
Подшипник такого типа можно поменять без демонтажа поворотного кулака. Достаточно снять тормозной диск, отстегнуть шар и вытащить привод. Предварительно потребуется открутить центральную гайку.
Для правильного запрессовывания нужен специальный инструмент. Если при запрессовывании давить не на его обойму, а на ступицу (это ошибка), то произойдет сжатие шариков, находящихся внутри. В конечном счете это приведет к быстрому выходу агрегата из строя.
Замена переднего ступичного подшипника шаг за шагом
Чтобы достать подшипник из поворотного кулака, мы используем набор инструментов. В него входит упор в поворотный кулак и упор под винт, который упирается через отверстие в подколесные болты. Винт держится за ступицу и позволяет вытащить подшипник из поворотного кулака. Основная задача при демонтаже — сдернуть стопорное кольцо.
Перед установкой нового ступичного подшипника необходимо очистить посадочные поверхности. Иначе стопорное кольцо не застегнется в новом положении. Избавляемся от грязи и коррозии. Не игнорируйте этот шаг, чтобы в ближайшем времени не пришлось приезжать на СТО с той же проблемой. Согласитесь, что лучше потратить время на процедуру и провести ее качественно, чем довести автомобиль до потребности в капитальном ремонте.
Далее достаем специальные фиксаторы.
Они позволяют закрепить стопорное кольцо, чтобы давить на наружную обойму подшипника, а не на ступицу. Собираем из них приспособление, которое дает упор на обойму. Приступаем к установке новой детали.
После запрессовывания вынимаем приспособление и заглядываем в пространство между ступицей и кулаком. Обратите внимание: кольцо должно быть застегнуто по всей своей площади.
В наборе, в который входит новая запчасть, также есть одноразовая гайка привода и пластиковое кольцо. Его надевают на привод, чтобы защитить его от попадания грязи.
Последний шаг — сборка в обратной последовательности и посещение стенда развал-схождения.
Самостоятельная замена переднего ступичного подшипника
В прошлом году была мысль освоить этот вид ремонта, но тогда не хватило на это ни времени, ни настойчивости, хоть и нарвался тогда на жопорукий сервис.
Вот новый подшипник на замену, мой выбор пал на GKN-SPIDAN:
Этап 2. Демонтаж старого подшипника.
Первым делом выбиваем ступицу на снятом кулаке, используя какую-нибудь головку и резиновую кувалду:
Ступица вышла как-то очень легко, что меня насторожило и не зря, как оказалось потом.
Далее, извлекаем стопорные кольца. Наконец-то пригодился инструмент, приобретённый несколько лет назад — съёмник стопорных колец:
Дальше достаём подшипник из кулака. Ну и тут вступает в действие “гвоздь” моего рассказа — оправка для монтажа-демонтажа подшипников. Вот он собственной персоной:
Крутим, пока подшипник не будет демонтирован:
а вот третий болт сломался и часть осталась в кулаке.
Замерил штангелем — твою ж налево, выработка полмиллиметра((( ступицу в утиль(
Покоцанная ступица со ступенькой — GSP Китай, ставилась вместе с подшипником год назад. Похоже съэкономили то ли на марке стали, то ли на термообработке… Короче ступицы GSP больше не беру.
Этап 3 — Сборка кулака. Первым делом ставим стопорное кольцо с одной стороны. Подшипник будем запрессовывать с другой стороны, где стопорного кольца пока нет. И дальше вновь задействуем мега-помощника — оправку. Теперь собираем её так, чтобы при закручивании шайба упиралась в наружную обойму подшипника и запрессовывала его в кулак:
замена переднего ступичного подшипника
Если вы не желаете после смены подшипника ехать на регулировку развал/схождения, можно снять всю стойку целиком.
—Итак, самым первым делом необходимо стронуть с места и открутить ступичную гайку.
—Поднимаем машину на подъёмник (или поддомкрачиваем нужную сторону), снимаем колесо.
—отвинчиваем суппорт, снимаем его и колодки, отвинчиваем скобу суппорта, снимаем тормозной диск.
—очищаем грязь с резьбы рулевого наконечника и болта крепления шаровой опоры, откручиваем их
—с помощью съёмника отстёгиваем палец рулевого наконечника
—вынимаем болт фиксации пальца шаровой опоры, для лёгкого выхода пальца из клеммы можно вставить широкое зубило в прорезь клеммы и пару раз несильно стукнуть
-через оправку из алюминия или меди вертикальными ударами опустить рычаг вниз
—отводим рычаг вниз, тянем стойку на себя, выводим шлицевую часть ШРУСа из ступицы
—теперь откручиваем верхнюю гайку, придерживая стойку
-и вынимаем стойку всборе из кузова
—теперь надо выбить саму ступицу. Для этого нужно использовать круглую оправку, максимально близкую по диаметру ко внутреннему диаметру подшипника. Зафиксировав кулак на устойчивых опорах, или в тисках, парой/тройкой сильных ударами можно извлечь ступицу.
Обратите внимание, если ступица вывалилась легко, и на ней не осталась одна из внутренних обойм подшипника – скорее всего её (ступицу) придётся поменять.
—что бы извлечь остатки старого подшипника, необходимо вынуть стопорные кольца . Прежде чем брать в руки съёмник колец, «подготовьте почву», старые кольца сильно закисают в кулаке, съёмник можно просто сломать, не достигнув результата.
Для этого необходимо конец тупой отвёртки или зубила вставить в дырку в стопорном кольце, и постучать в сторону прорези, пока кольцо не зашевелится . Повторить со вторым концом, и с обратной стороны так же
-затем можно подходить и со съёмником
в принципе, можно ограничиться и одним стопорным кольцом, если второе прилично выглядит.
—почистить карчёткой часть кулака, через которую будет выходить подшипник, снова зафиксировать поворотный кулак на устойчивых подставках, можно или выбить остатки подшипника любой оправкой, подходящей по размеру , или воспользоваться прессом
—теперь необходимо удалить внутреннюю обойму с самой ступицы. Зажимаете ступицу в тисках, и вгоняя зубило между телом ступицы и обоймой, сдвигать её «к выходу».
Обычно для облегчения этой задачи на ступицах выполняется два паза, куда и надо вставлять зубило. Если их, пазов, нет, можно сделать самим,воспользовавшись болгаркой.
Ещё проще, если под рукой есть специальный съёмник.
Обратите внимание на рабочую поверхность ступицы: она должна быть ровной и гладкой. Если есть явное деление на две половины, ступицу следует заменить.
—прежде чем приступить к запрессовыванию нового подшипника, необходимо зачистить все поверхности и канавку для стопорного кольца
—слегка смазать или поверхность самого подшипника, или внутреннюю часть кулака смазкой, типа Литол,
-для запрессовывания желательно иметь или оправку, которая на пол миллиметра будет тоньше, чем сам подшипник, или можно использовать старый подшипник, обточив на наждаке примерно 10 мм с краю
-у многих производителей один край наружной обоймы подшипника имеет «заход»
его нужно ориентировать внутрь кулака.
-кладём на подставку оправку (или старый подшипник), на него — новый подшипник, и «накрываем» поворотным кулаком
запрессовываем с постоянным контролем, что бы не случилось перекоса. Убеждаемся, что подшипник упёрся в стопорное кольцо, с обратной стороны канавка видна полностью, вставляете второе стопорное кольцо
—кладём теперь ступицу на подставку, сверху наживляете поворотный кулак, оправку положить строго только на внутреннюю обойму! и запрессовывать. Убедится, что ступица вращается легко, без перекатов
—теперь можно собирать в обратной последовательности
—надеть колесо, наживить ступичную гайку, опустить машину, затянуть ступичную гайку необходимым усилием.
Сняв машину с подъёмника (домкрата) не забудьте несколько раз нажать на педаль тормоза, что бы подвески колодки к дискам.
