Как подключить регистратор в гранте

Подключение регистратора от МУС лада гранта лифтбек FL.

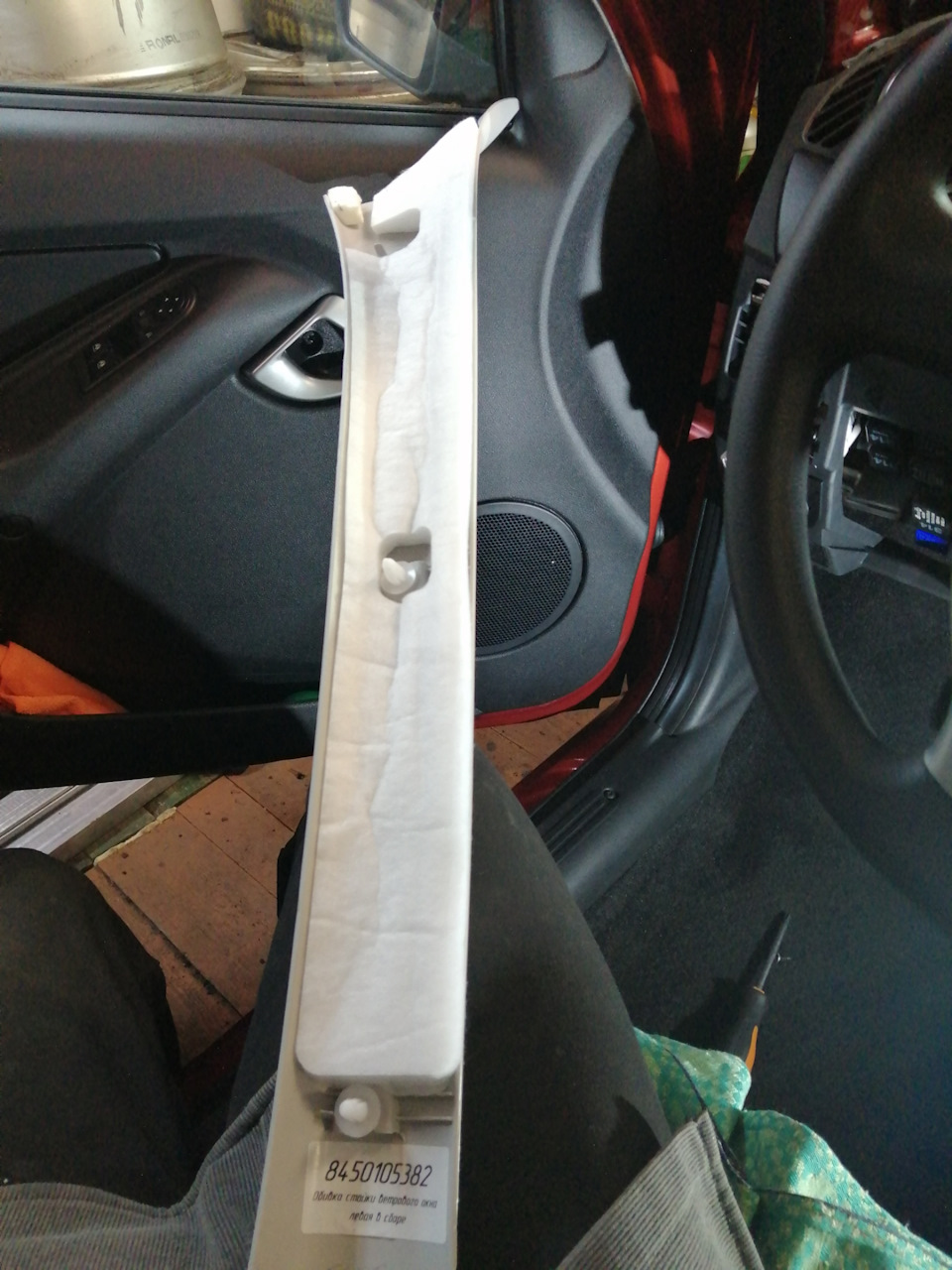

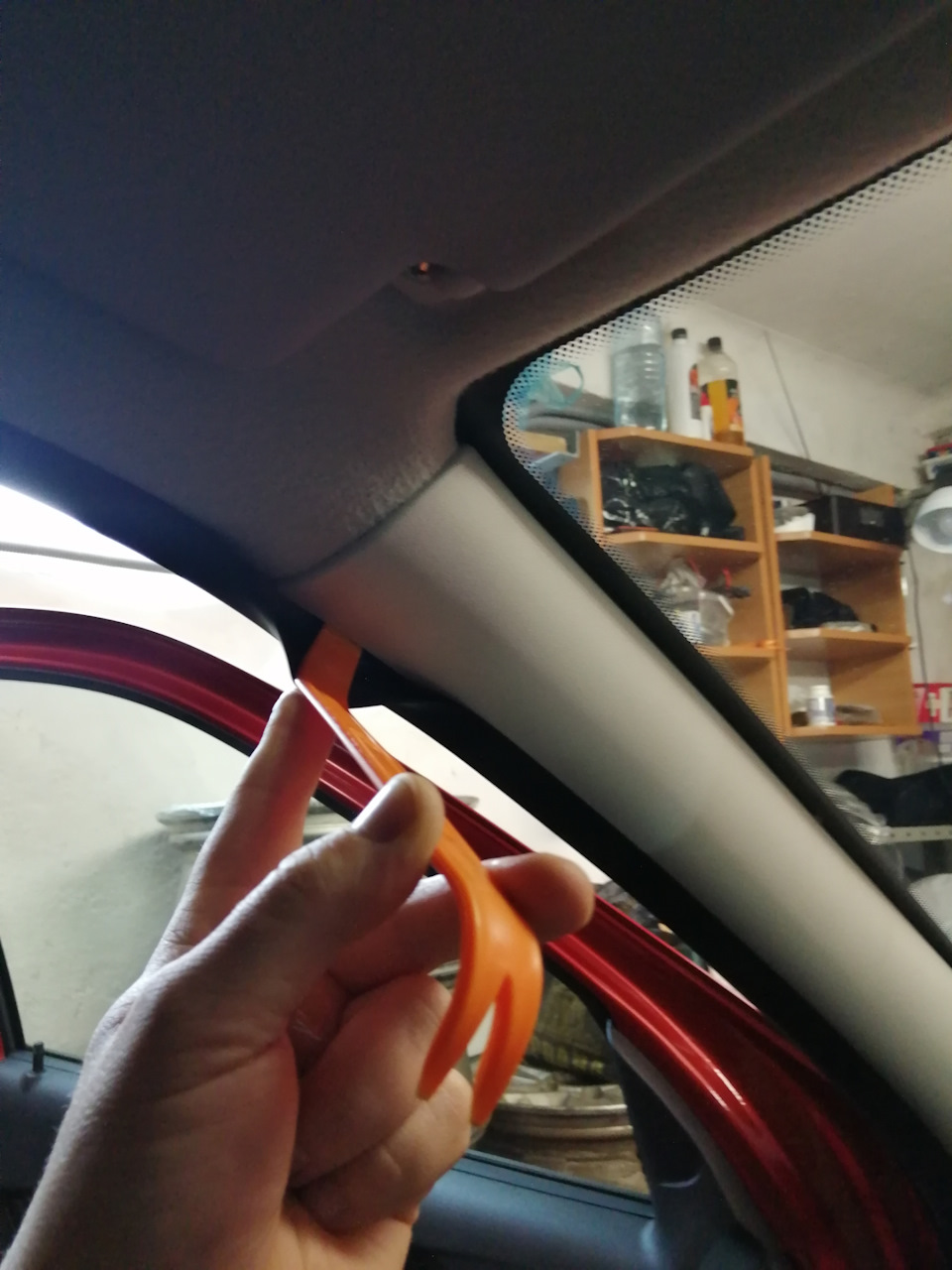

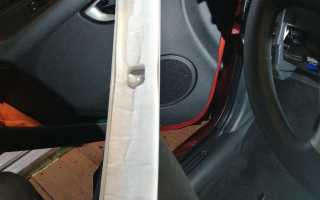

Снимаем накладку стойки. Автоваз меня удивил. На внутренней стороне наклеен какой-то материал.

Далее прокладываем провод. Но перед этим я наростил провод до 2,1м. Сделал провод разъемным. Это для того, что бы если что, можно было бы снять преобразователь питания видеорегистратора не демонтируя весь провод.

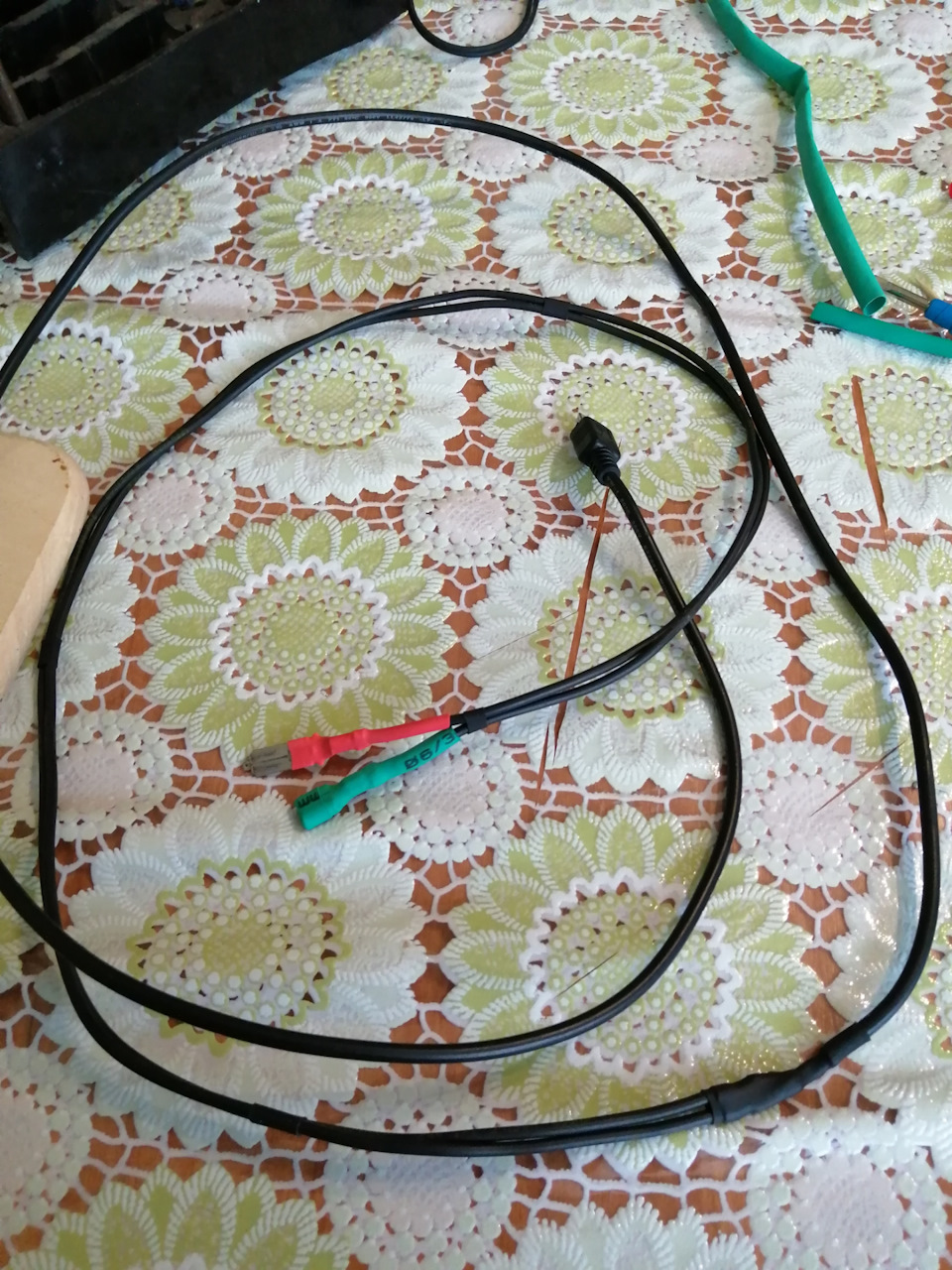

Наростил провод. Разъёмы использовал автомобильные мама — папа.

Для изоляции проводов использовал термоусаживающую трубку.

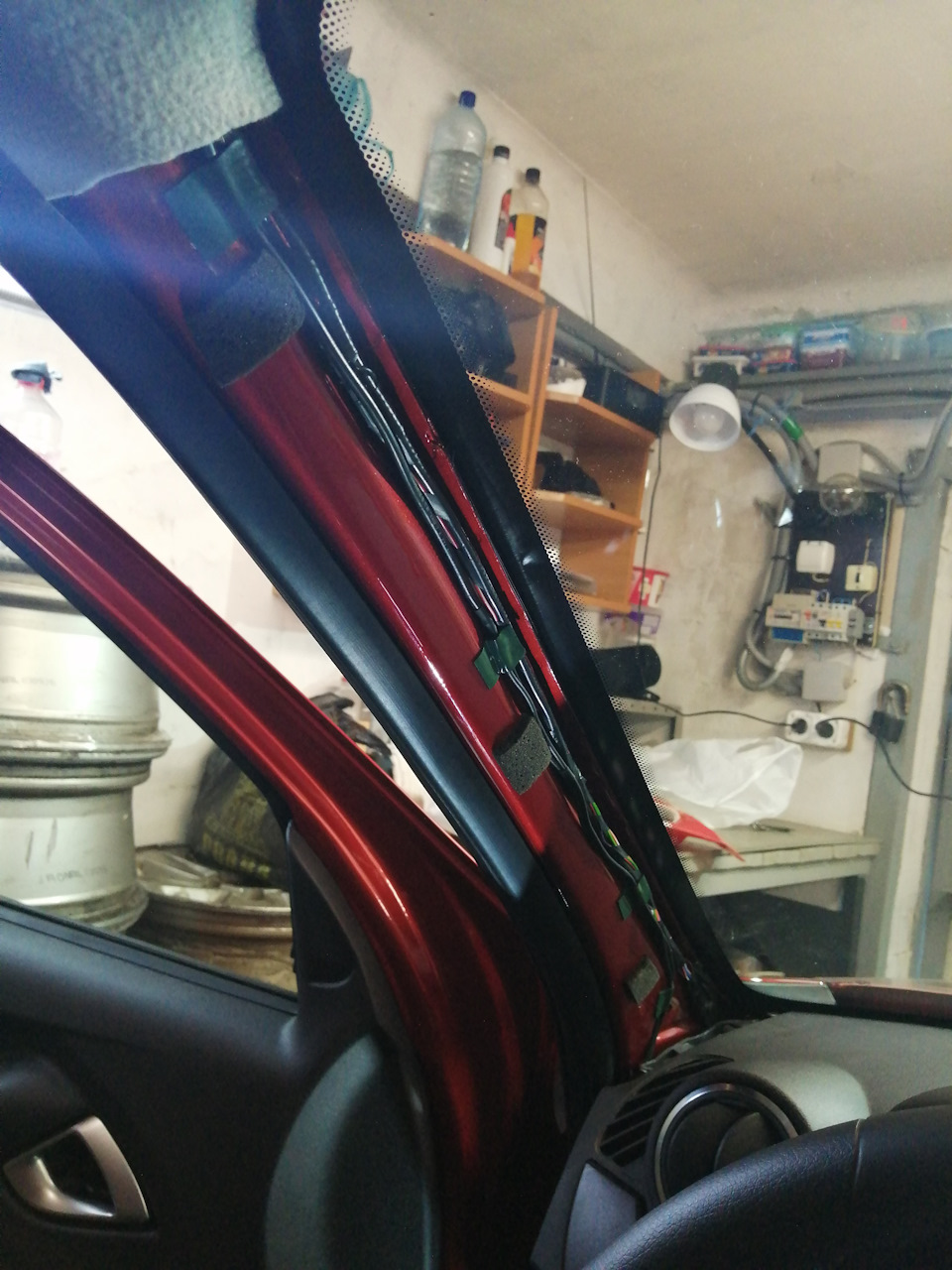

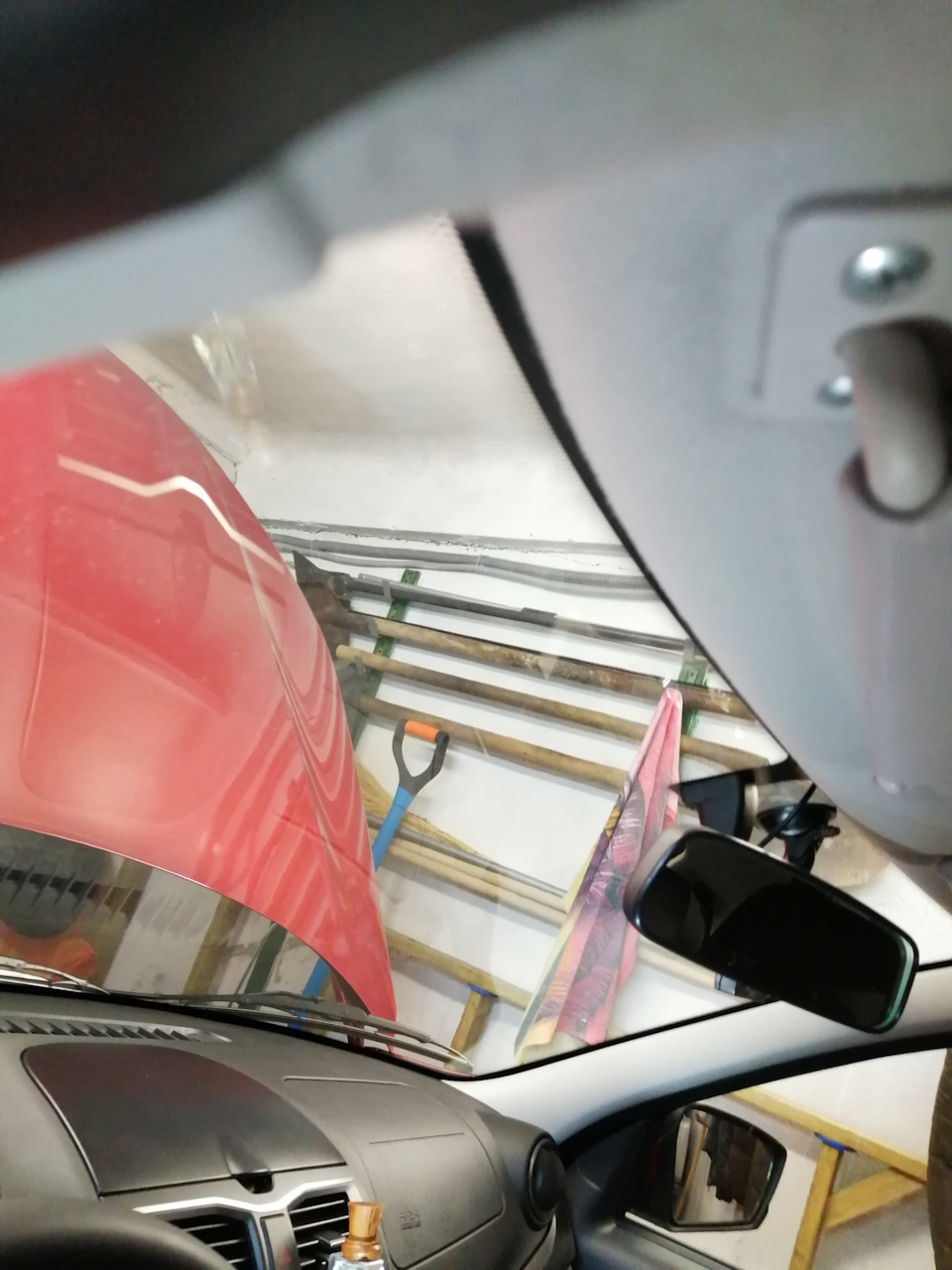

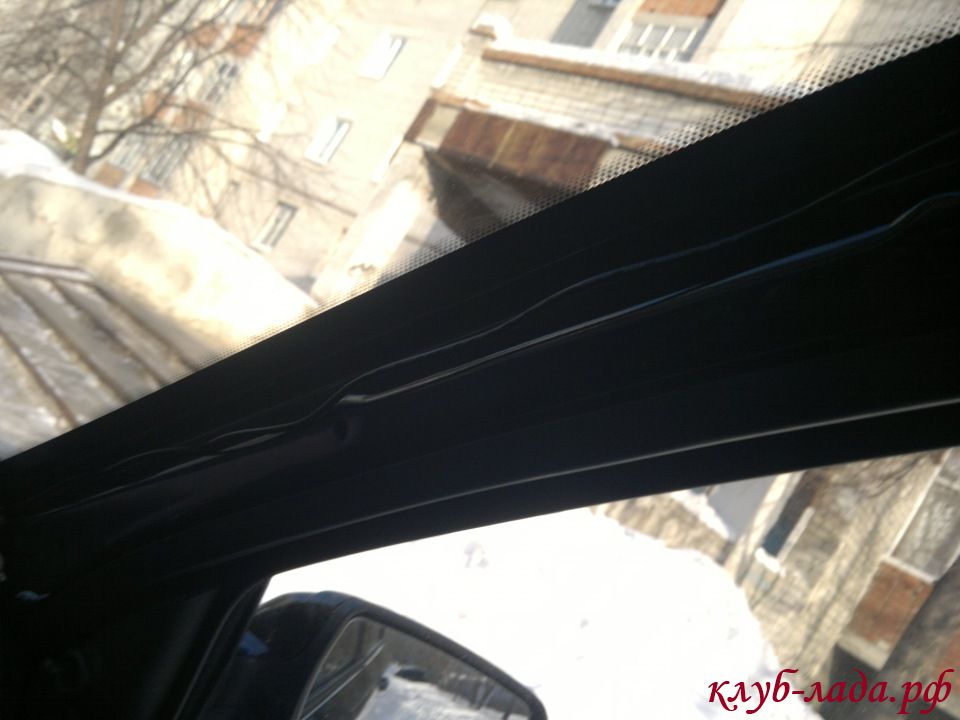

Далее прокладываем провод под обивкой крыши и по стойке. Провод проложенный по стойке фиксировал двустороннем скотчем. Далее крепим преобразователь питания видеорегистратора предварительно провода и место крепления преобразователя проклеиваем антискрипом.

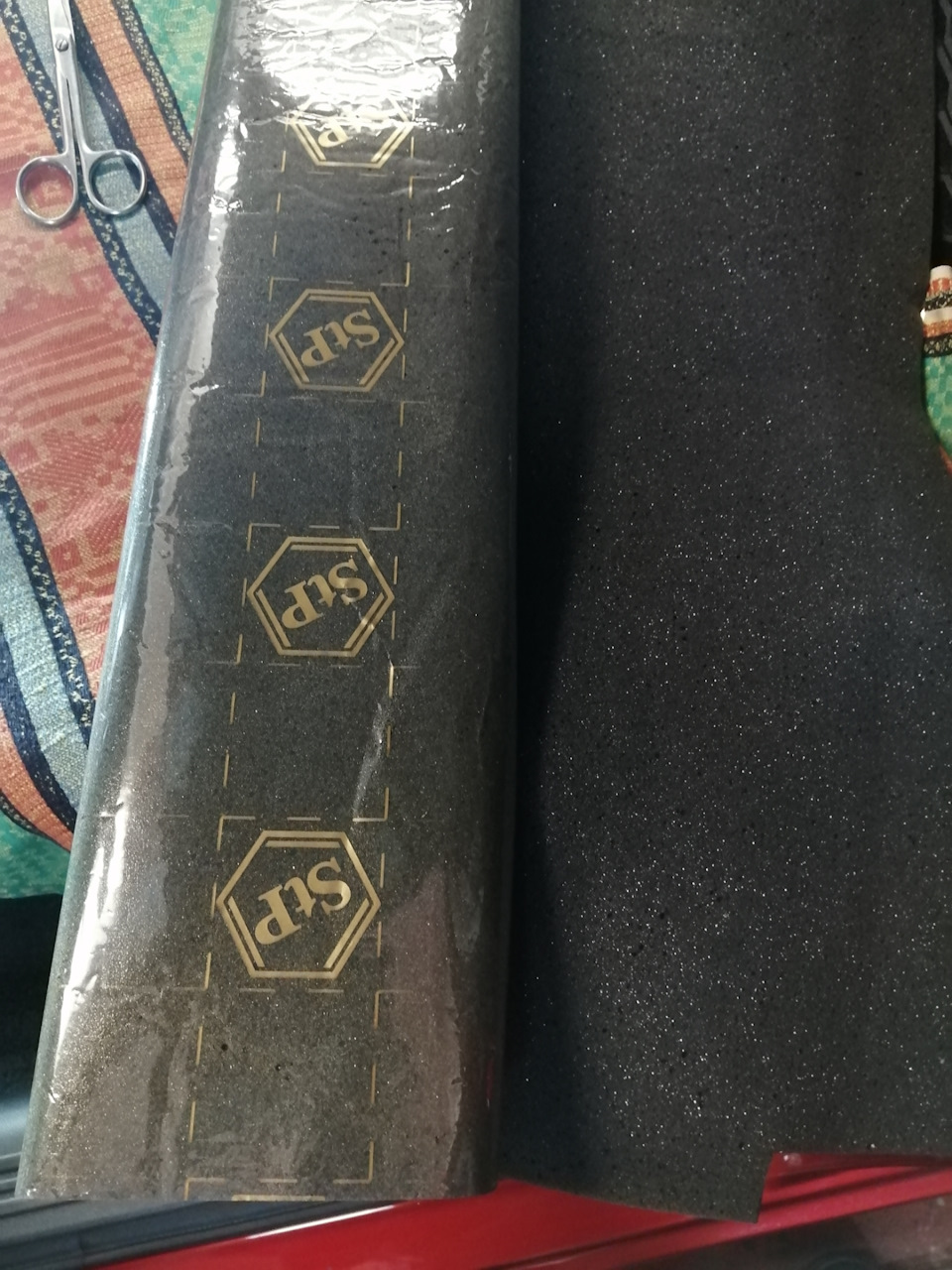

Положили провод под обивкой крыши. Положили по стойке. Stp битопласт если я не ошибаюсь.

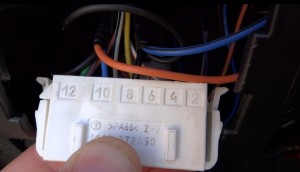

Подключаем провода плюс к контакту 10 и минус (масса) к контакту 8. В данном случае питание появится только после поворота ключа зажигания.

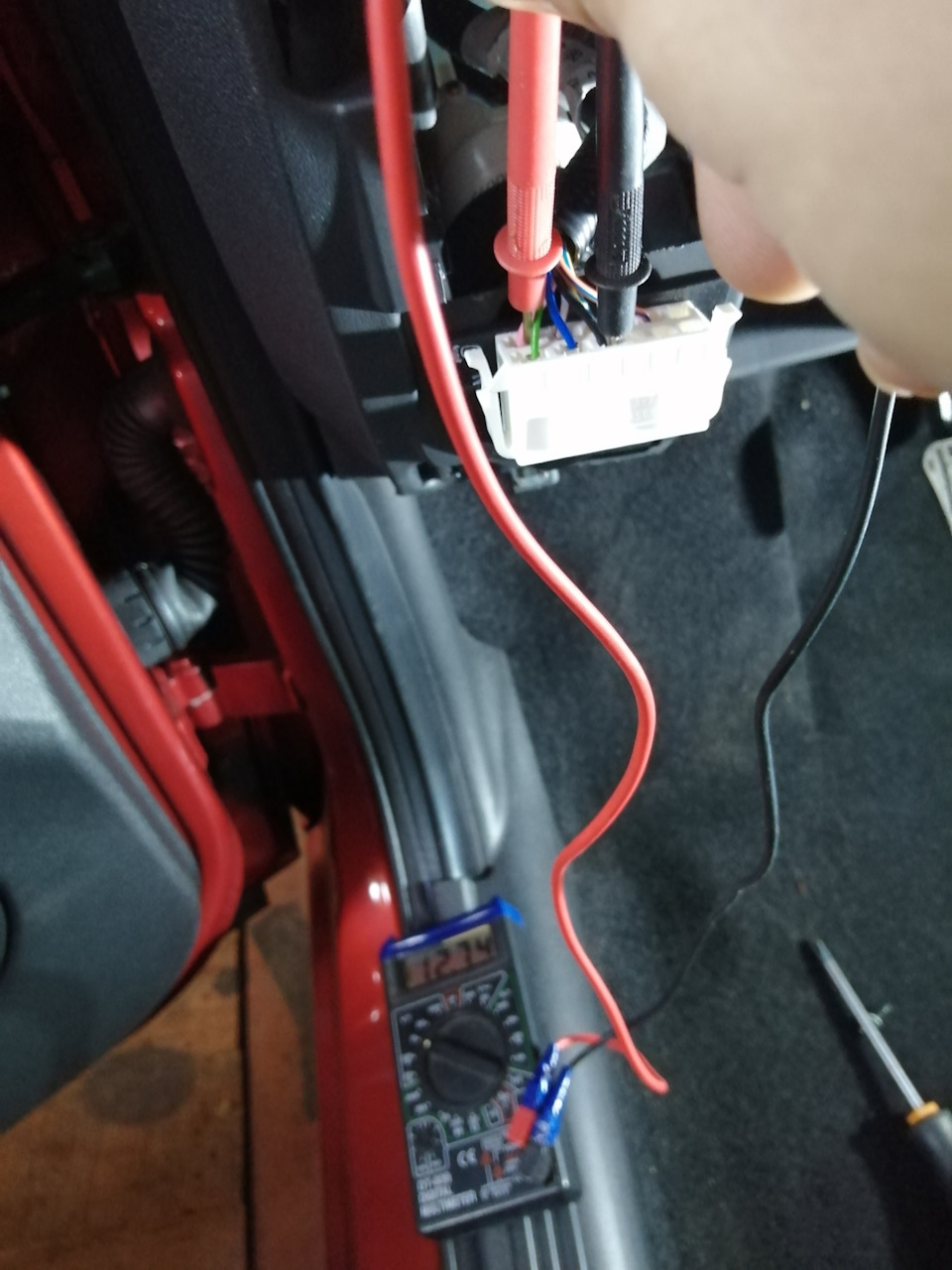

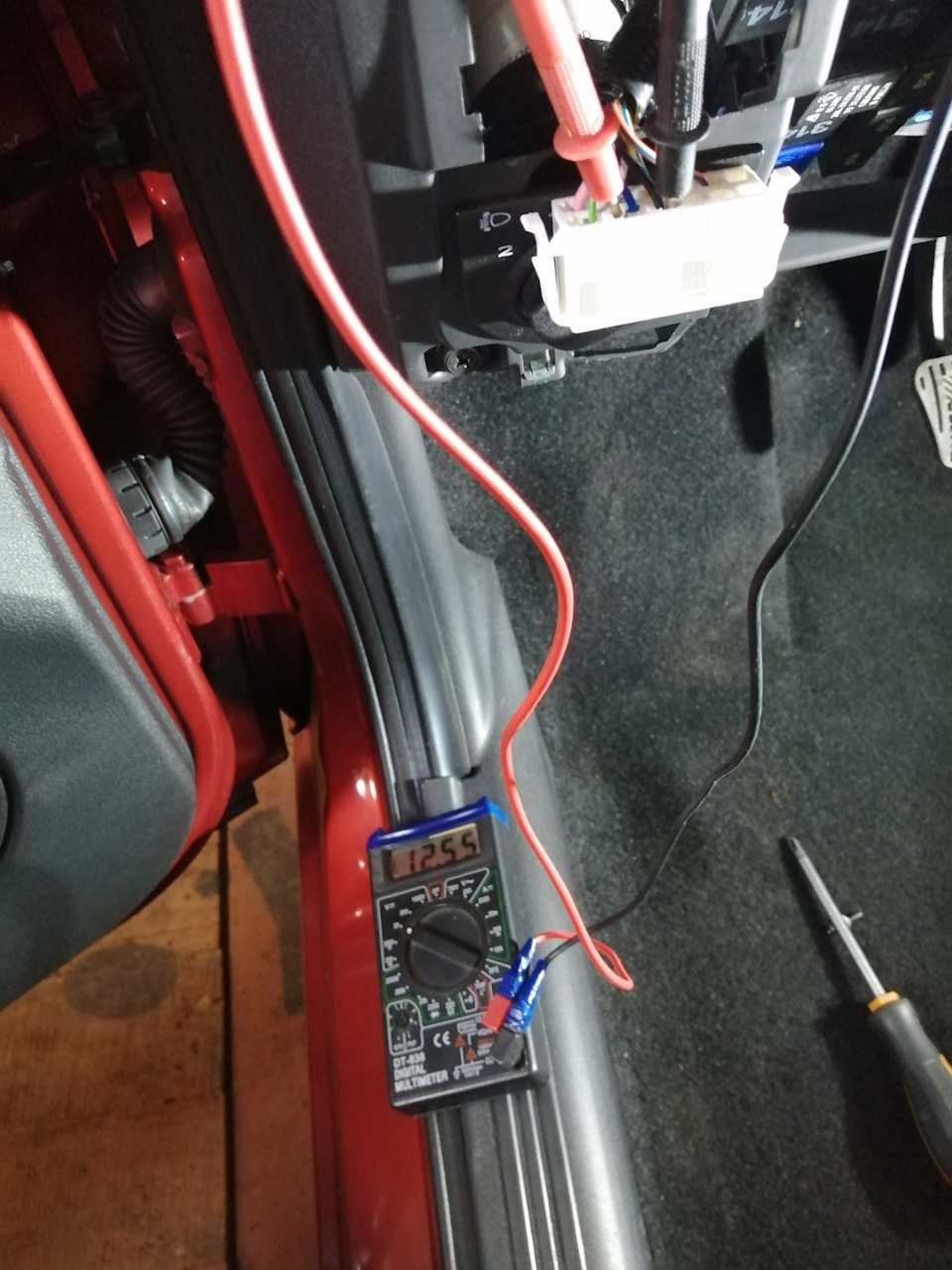

Измеряем напряжение после поворота ключа.

Можно подключить и к 11 контакту и 8 контакту. Тогда напряжение будет постоянно. Без поворота ключа.

Читайте также:

Как подключить камеру заднего вида к компьютеру через usb

Измеряем напряжение на контактах 11 и 8.

Провода я не разрезал, а только снял изоляцию по кругу провода. Подключил провода и заизолировал изолентой и уложил в гофру. Установил МУС.

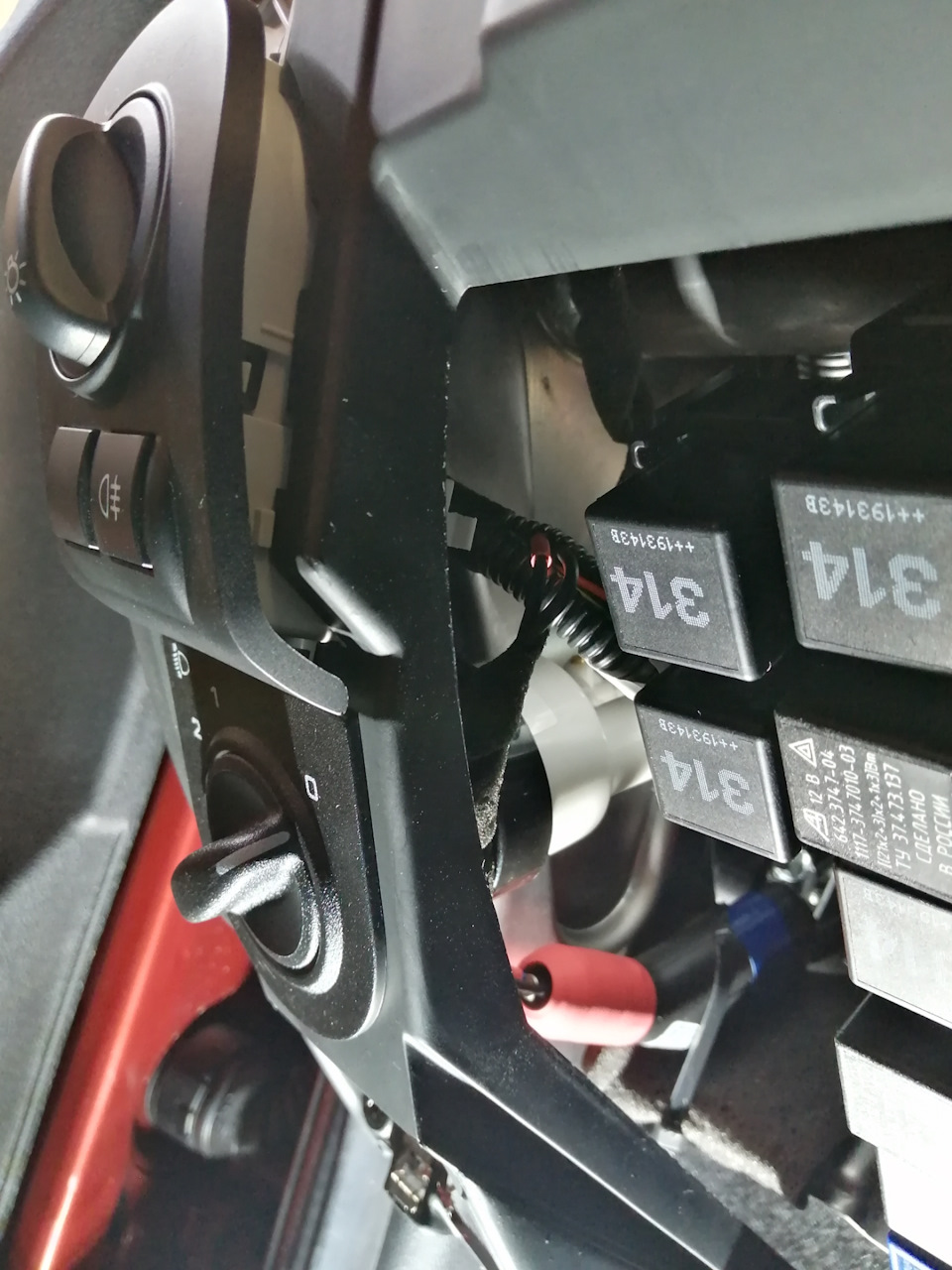

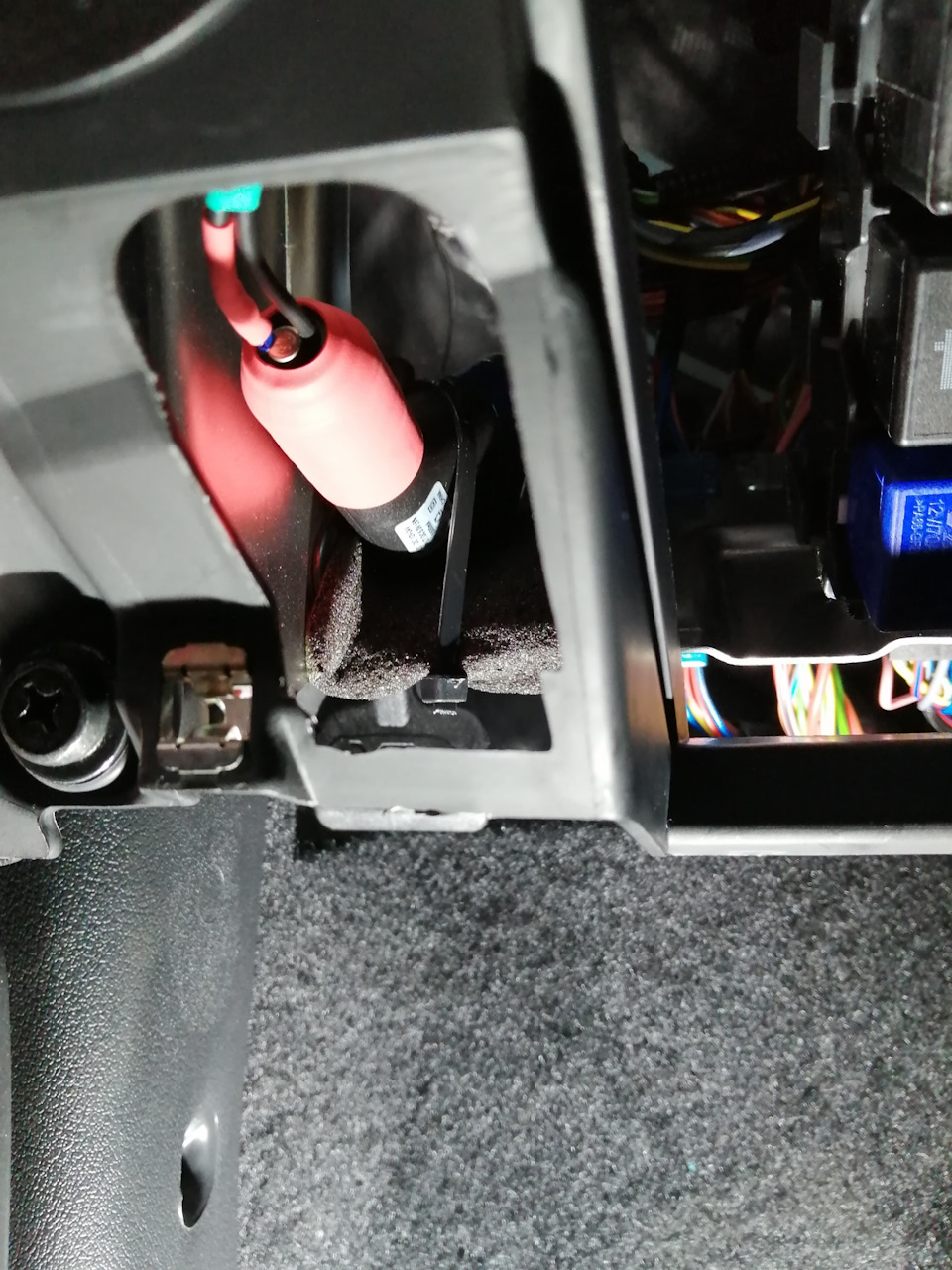

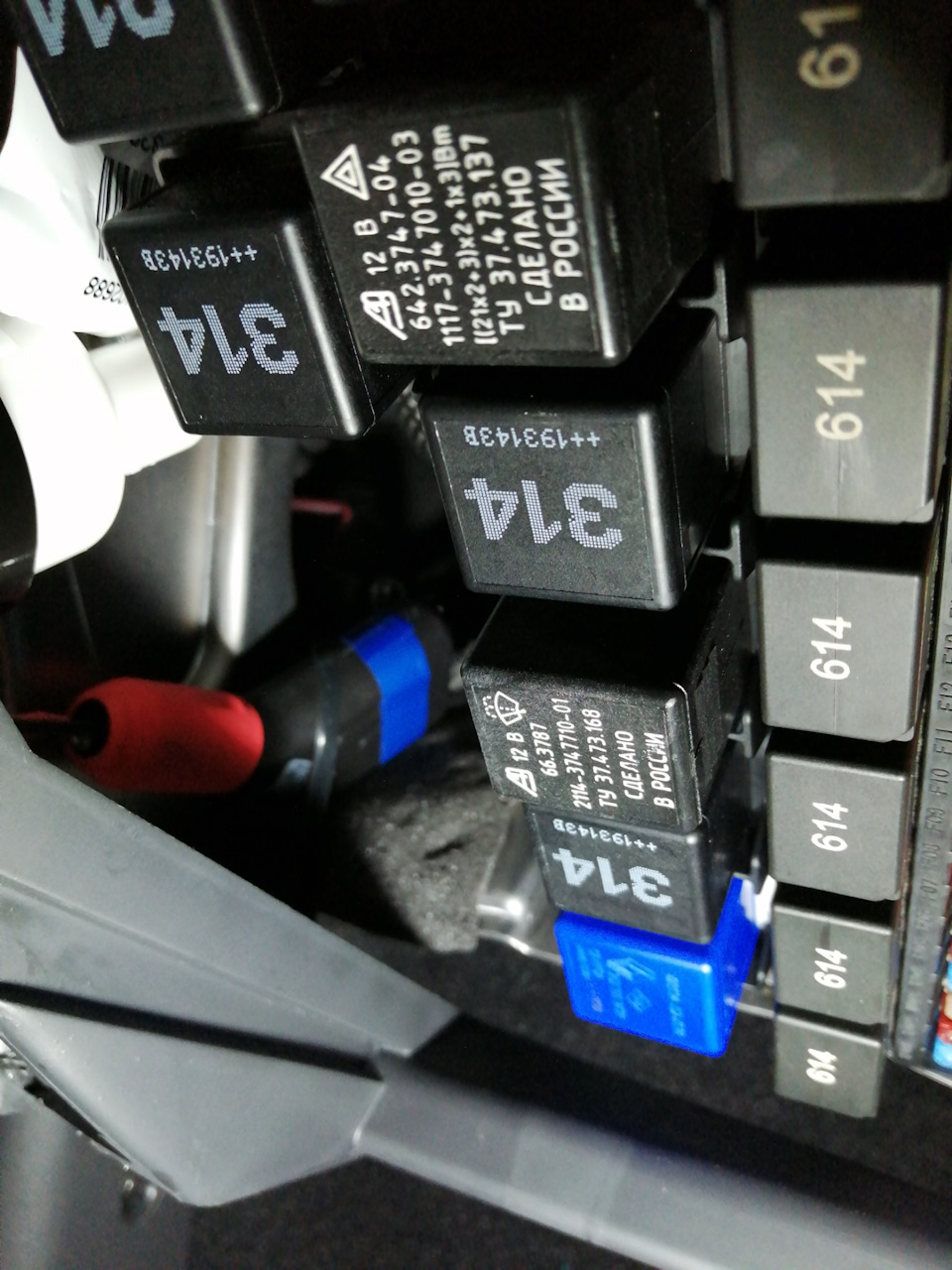

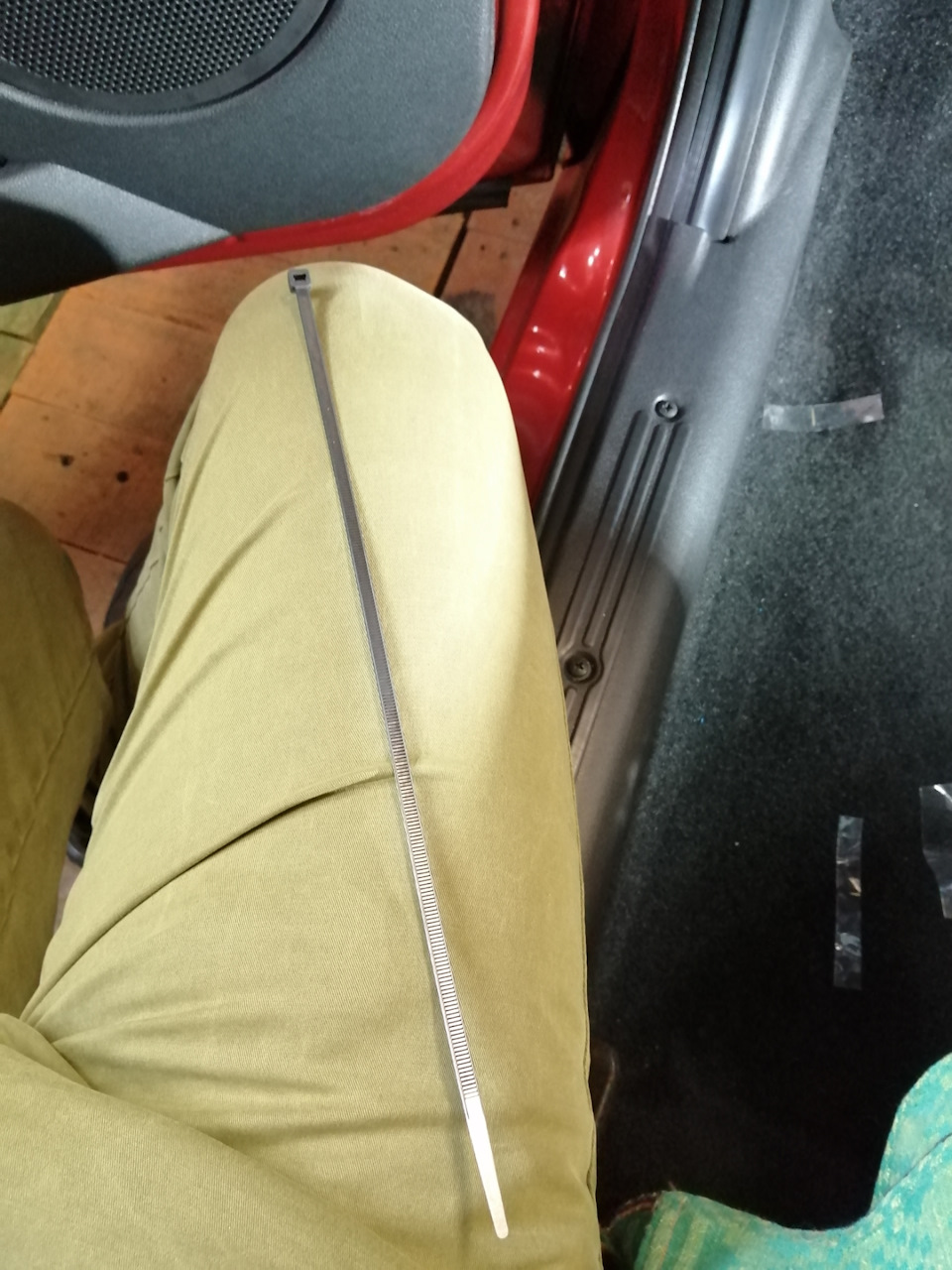

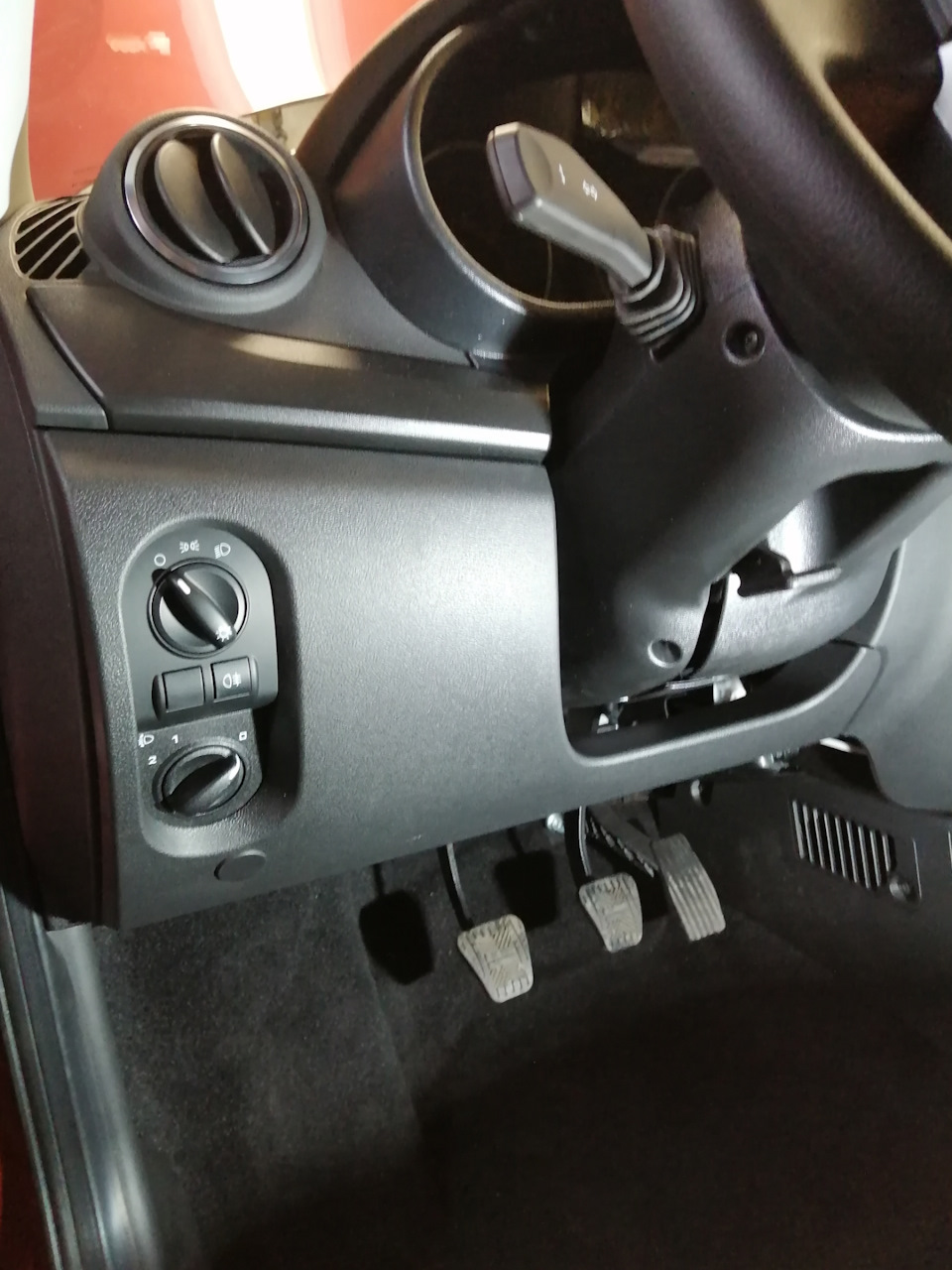

Подключаем к колоде МУС. Положил преобразователь и закрепил его ПВХ хомутом. ПВХ хомут. Вот так это выглядит. Ещё одно фото крепление преобразователья. Устанавливаем декоративную крышку.

Установка видеорегистратора lada granta

Лада Гранта, как и любой другой современный автомобиль, автовладельцы дополняют своим привычным оборудованием: регистратором, радар-детектором или навигатором. Вся эта электроника питается от разъема прикуривателя, но на наших машинах, в отличии от большинства иномарок не отключается питание прикуривателя после остановки двигателя, приходиться вытаскивать штекер вручную, да и занятая ниша под прикуриватель не всем удобна. Для выхода из этой ситуации можно подключить аппаратуру к проводке автомобиля. Сделать это можно двумя способами, самый простой реализуется на автомобиле комплектации Люкс, благодаря наличию «Блока Комфорта», остальные же комплектации будем подключать более сложным способом. Заранее хочу предупредить: любое вмешательство в электропроводку вне аккредитованного сервисного центра приведет к снятию с гарантии проводки автомобиля. Перед посещением дилера на предмет гарантийного ремонта проводки рекомендуется удалить установленные приборы.

Подключение регистратора и радар-детектора

Для тех, кто все же решился провести установку самостоятельно следующие строки. Поскольку на наших дорогах большинство «Норм» и «Стандартов» начнем с них. Запитывать проводку будем от модуля управления светом (МУС). Снимаем крышку блока предохранителей, выкручиваем один винт крепления МУСа, отсоединяем колодку.

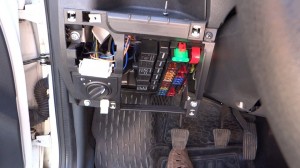

Находим контакты под номерами 10 и 8. 10 контакт является у нас плюсом (+) , 8 контакт минус (-). Подключить можно как в разрыв проводов, так и переобжать вместе со штатной проводкой. Протаскиваем провода приборов под обшивкой крыши, вдоль стойки крыши, подключаем и возвращаем все на свои места. Теперь питание приборов будет подключаться при включении зажигания и отключаться при остановке двигателя.

Читайте также:

Max 10 a rab11 как подключить электрику

Вариант для версии «Люкс» более простой. Подключаться будем к блоку штурманского света. Выщелкиваем плату плафона, это можно сделать простой шлицевой отверткой и ищем там провода бело-красного и коричневого цвета. Красно-белый провод – плюс (+), черный – минус (-). Подключаем и возвращаем все на место. Теперь подача питания на приборы будет осуществляться при снятии автомобиля с охраны и прекращаться спустя 10 минут после постановки на охрану.

На этом установка окончена.

Хочешь так же узнать, как поставить бортовой компьютер ШТАТ Х1 в Лада Гранта? Читай как. А так же смотри другие статьи по ремонту, тюнингу и обслуживанию Гранты.

Наглядное видео по подключению регистратора и радар-детектора на Лада Гранта:

Подключение видеорегистратора без прикуривателя в автомобиле

Некоторые видеорегистраторы содержат встроенные аккумуляторы небольшого объема – их хватает на беспрерывную запись картинки в течение 10-15 минут. Чтобы полноценно использовать устройство, нужно подсоединить устройство к бортовой сети машины. Стандартное подключение через прикуриватель неудобно тем что:

прикуриватель может быть занят;
висят лишние провода сверху вниз;
в некоторых машинах питание прикуривателя не отключается, при отключении зажигания, тем самым можно посадить аккумулятор.

Владелец задумывается, как использовать регистратор в автомобиле без прикуривателя, чтобы была обеспечена безопасность.

Основные способы

В случае, когда прикуриватель неисправен или занят другими устройствами, пользуются нестандартными методами подключения видеорегистратора. С их помощью отпадет необходимость использовать лишние разъемы.

Видеорегистратор подсоединяется следующими способами:

через плафон освещения, располагающийся на потолке;
к зажиганию;
сразу к аккумулятору;
к питанию магнитолы;
к внутренней поверхности прикуривателя.

Наиболее частые способы, которые используются это подключение через плафон, и зажигание.

Читайте также:

Как установить магнитолу 1 din

Перед установкой регистратора в машине необходимо определиться где закрепить устройство.

Рассмотрим два варианта крепежа:

с помощью присоски;

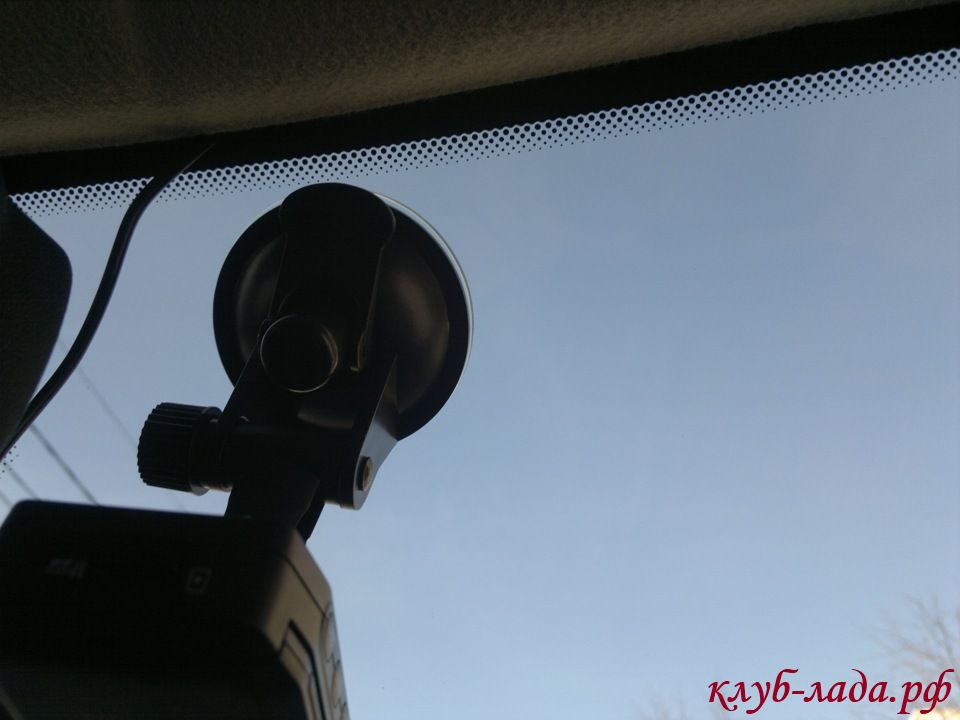

Рекомендуется использовать стандартный метод крепежа — на присоске, так как присоска идет в комплекте с устройством и легко демонтируется со стекла, в отличие от скотча.

Плафон освещения

Если прибор расположен сверху, то видеорегистратор рекомендуется подсоединить к плафону освещения. Это самый близкий узел электроснабжения. Для осуществления задачи понадобятся следующие инструменты:

плоская отвертка и крестовая;
набор кабелей, с помощью которых прибор будет подключаться к электричеству;
комплект крепежных скоб с липучками;
изолента;
паяльник;
гнездо прикуривателя «мама» (необязательно).

Руководство по креплению проводов:

Верхний плафон освещения разбирают при помощи отвертки с крестообразным или плоским наконечником – зависит от типа крепежа.
Контакты плафона и регистратора соединяются плюс к плюсу, минус к минусу. Можно провести соединение концов проводки со штекером плафона.

Изолировать провода нельзя, это прописано во всех правилах пользования электротехникой. Плохое соединение нередко провоцирует помехи в записи видео, искажает запись. Чтобы определить с каким проводом соединить плафон с регистратором использует мультиметр, также поможет маркировка провород. Красный — плюс. Черный — минус.

Штатный штекер для подведения питания к регистратору не подходит – его разбирают или покупают дополнительное гнездо прикуривателя «мама». Разбор рекомендуется доверить специалисту с техническим образованием или опытом работы. Безопасность при подсоединении к плафону обеспечивает модуль питания. Он продается во многих магазинах.

Для обеспечения максимальной безопасности при подключении к световому прибору используют модуль питания. Его приобретают отдельно от набора, поскольку он не входит в комплектацию.

Читайте также:

Как подключить aux вместо кассеты

Пример монтажа на Ладу Гранту

Для примера рассмотрим монтаж регистратора через плафон на Ладе Гранте. На данном автомобиле плафон отключается не сразу после отключения зажигания, а минут через 10-15.

Чтобы не резать стандартный провод питания регистратора, купим гнездо прикуривателя «мама» c проводами.

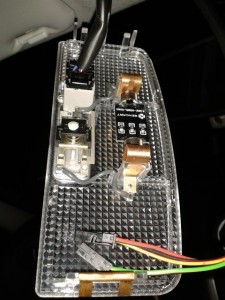

Разбираем плафон. Крепится на двух шурупах и одной защелки.

Отключаем питание плафона.

Далее необходим паяльник. Паяем гнездо «мама» с плафоном. Красный провод к красному, черный к черному.

Далее вставляем питание регистратора в гнездо и все собираем обратно.

Смотрим видео монтаж через плафон.

Через зажигание

При подключении через зажигания видеорегистратор станет функционировать только после поворота ключа. Последовательность действий для монтажа устройства:

Фиксируют оборудование и подключают его через адаптер.
Кабели прокладывают по низу или вверху лобового стекла, подключают к системе зажигания.
Плюс от зажигания подключается к плюсу регистратора, минус к минусу. Здесь сложность только в определение где плюс и минус. Можно посмотреть схему автомобиля или воспользоваться тестером и прозвонить контакты.
Теперь крепят минус к минусовым контактам разводки.

Через питание магнитолы

Подсоединение происходит по стандартной процедуре – с помощью соединения проводов и изоляции точки стыка. Некоторые модели магнитол работают при напряжении 5В, тогда кабели коммутация идут стразу к штекеру.

Прежде всего, нужно измерить уровень напряжения на всех точках. Для этого применяют тестовый прибор. Штатный блок или дополнительный трансформатор находится внутри приборной панели. Регистратор монтируют на металлический силовой каркас. Стоит удостовериться, что оборудованный узел не мешает механизмам управления климат-контроля.

Не рекомендуется ставить блок питания поблизости к воздуховодам, которые нагреваются при работе. Если осуществлено подсоединение к точкам с напряжением 5В, то нужно проложить провода к участку, где будет расположен видеорегистратор.

К аккумулятору

Такое подключение – сложное мероприятие, но очень надежное. Нагрузка на аккумулятор не будет большой. Но в данном случае необходимо воспользоваться переходником или комбинацией с пуско-зарядным прибором. Дополнительно приобретают предохранитель силой тока 15 А.

Подсоединение регистратора осуществляется через моторный отсек. Это делается одним из двух способов – напрямую с использованием предохранителя или через монтажный блок, в котором располагаются резервные точки электропитания.

Контакт со значком «плюс» питают к аккумулятору, а минус – к свободному проводу такой же полярности. Подробный алгоритм:

Видеорегистратор ставят на выбранное место.
Подсоединяют провод через переходник, соблюдая полярность. Если пользователь спутает, то прибор может выйти из строя или сгореть.
Теперь кабель проводят под обшивкой и отправляют в подкапотный отсек. Чтобы лучше защитить цепь, устанавливают предохранитель.

В чем состоит опасность нестандартного подключения регистратора

Иногда подсоединение видеорегистратора нестандартными методами и собственными силами с несовершенным знанием считается опасным. Производители транспорта советуют не прибегать к таким мерам, так как штатные предохранители и электрическая схема предназначены для недолгого использования. При постоянной эксплуатации кабели подвергаются тепловому старению.

Предохранитель не дает реакций на такие явления – он создан с учетом возможности отключиться при возникновении пограничных показателях тока. Если пользователь станет подсоединять регистратор к аккумулятору, но нужно купить специальную кнопку — отключения от питания,чтобы можно было отключить питание регистратора. При прямом подключении прибор будет работать беспрерывно, а значит, аккумулятор быстро разрядится.

Все вышеперечисленные методы скоро перестанут использовать, ведь 90% магнитол в машине снабжены портом USB. Эти разъемы применяют для зарядки гаджетов, телефонов. Стоит дополнить материал и рассказать, как спрятать провода. В продаже имеются специальные коробы, которые устанавливают сверху на обивку салона. Там можно скрыть кабели.

Другой достойный вариант – провести за бардачок. Но для этого его нужно снять. При прокладывании проводов контролируют, чтобы они не соприкасались с подвижными элементами и не нагревались при функционировании с патрубками отопительной системы.

Еще один метод – спрятать провода под ковриком. Также снимается обивка, а кабель тянут в направлении центрального тоннеля.

Самостоятельно смонтировать видерегистратор в автомобиле без использования прикуривателя реально, но это сложно. Данной работой должен заниматься только опытный в этой области человек. Если владелец машины не устанавливал его прежде, рекомендуется вызвать специалиста.

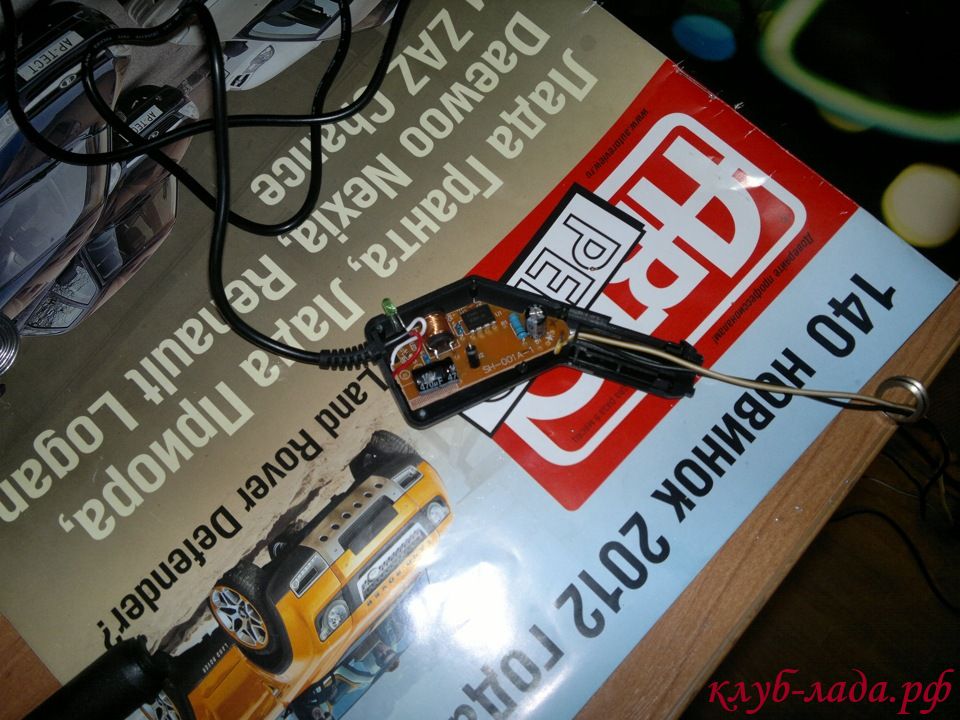

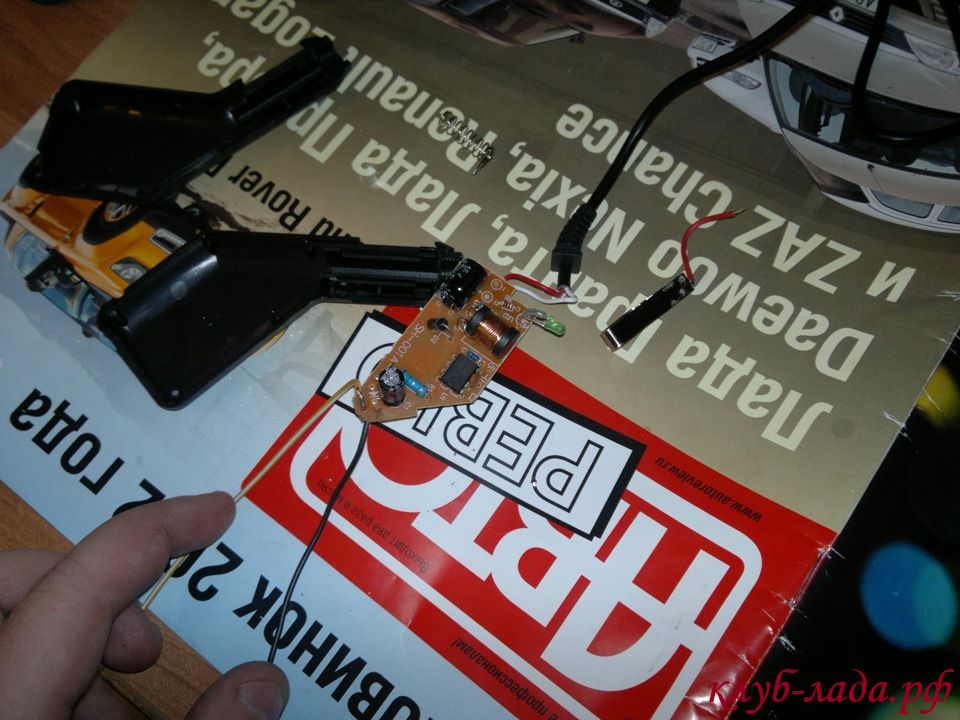

Схему всего подключения выбрал наиболее простую. У антирадара в штекере питания есть доп.розетка:

2. Выпаиваем старые провода “+” и “-” и впаиваем на их место провода подлиннее (10-15 см хватит). Я так же убрал предохранитель, пружинку и минусовые полукольца, освободив место под провода.

3. Собираем всё в обратной последовательности:

Президент России Владимир Путин утвердил поправки в Кодекс, позволив использовать фотографии и видеозаписи (в том числе с регистраторов) в качестве обязательного доказательства в суде. Рассмотрим несколько способов подключения видеорегистратора или других устройств (антирадара, навигатора и т.д.) на Лада Веста.

Быстрая установка видеорегистратора в разъем USB

Преимущества этого способа установки видеорегистратора или радар-детектора:

Подключение аксессуара к USB разъему, в проводку автомобиля не вмешиваемся (сохраняем гарантию);
Требуется минимум времени (около 5-10 минут);
Провод регистратора не болтается, он спрятан;

Порядок прокладывания провода (от ветрового стекла) до разъема USB (внизу панели):

Если девайс решили расположить за зеркалом салона (варианта A), тогда провод прячем под обшивкой потолка (засовываем пальцами под край). Если аксессуар закрепили на панели (вариант Б), тогда провода укладываем под край торпедо в районе лобового стекла;
Снять накладку стойки ветрового стекла (снять уплотнитель, потянуть накладку от двери, отщелкивая пластиковые фиксаторы, затем тянем вверх, выводя зацепы в нижней части накладок из панели). Провод закрепляем в штатные фиксаторы;
Укладываем провод между правой частью панели и кузовом. Щель образуется после демонтирования уплотнителя двери;

Прокладываем провод через паз и тянем в сторону тоннеля под бардачком;
Прячем провод между тоннелем и панелью. Чтобы он был надежно зафиксирован, намотать на провод немного изоленты.

Процесс подключения видеорегистратора также показан на видео:

Недостаток такого подключения дополнительного электрооборудования в том, что разъем USB будет все время занят.

Подключение видеорегистратора без использования USB

Этот метод подойдет для тех, кто хочет оставить разъем USB свободным. Далее представлен перечень контактов, к которым можно подключить видеорегистратор. Для полной уверенности советуем перепроверить контакты мультиметром.

2. К разъему ISO магнитолы:

3. К колодке с проводами кнопок подогрева передних сидений:

А каким образом установку подобных аксессуаров выполнили вы? Может быть при подключении задействовали замок зажигания или прикуриватель?

Напомним, купить дополнительное оборудование можно на AliExpress. Кстати, для управления питанием дополнительных девайсов в машине можно задействовать штатные кнопки Весты.

На данной странице представлен выбор автовладельцев и покупателей таких интернет магазинов, как Алиэкспресс, ДНС, М.Видео, Эльдорадо, Юлмарт. Подборка представлена классическими моделями, комбо и универсальными видеорегистраторами из разных ценовых сегментов.

Выбирайте тип авторегистратора исходя из своих потребностей: обычные регистраторы, видеорегистраторы-зеркало, комбо регистраторы с функциями радар-детектора, GPS, Wi-Fi и камерой заднего вида в комплекте — переходите на сайт вышеуказанных магазинов и покупайте по выгодной цене с гарантией и начислением кэшбэка и бонусов.

Предложения от магазинов: видеорегистраторы из ТОПа

Обычные регистраторы

Рейтинг: 4.0 ★ Отзывов: 33 ❤

Рейтинг: 4.4 ★ Отзывов: 289 ❤

Рейтинг: 4.2 ★ Отзывов: 43 ❤

Рейтинг: 4.8 ★ Отзывов: 105 ❤

Рейтинг: 4.6 ★ Отзывов: 27 ❤

Digma FreeDrive 300 Black качественный недорогой авторегистратор с хорошим качеством ночной съёмки, FullHD камерой на 3 Мп, 140 град. ТОП-20

Рейтинг: 4.7 ★ Отзывов: 140 ❤

Рейтинг: 4.8 ★ Отзывов: 910 ❤

Рейтинг: 4.9 ★ Отзывов: 23 ❤

Рейтинг: 4.9 ★ Отзывов: 4 300 ❤

Рейтинг: 4.8 ★ Отзывов: 395 ❤

Камера заднего вида как у меня, с креплением на бампер: goo.gl/9e4XJa Камера заднего вида вместо личинки замка багажника: goo.gl/61gRBv Зеркало заднего вида с экраном: goo.gl/2fJ6j4 Складной экран: goo.gl/YSi7se Магнитола: goo.gl/aSoKbC Укороченная версия магнитолы без резки панели: goo.gl/9fyYnq Более дешевая магнитола: goo.gl/dh99EZ Установка магнитолы: goo.gl/Cvs4Bt Установка парктроника: goo.gl/ITQdcr

Моя группа ВКонтакте: vk Мои другие проекты: new-granta — сайт с текстовыми версиями моих роликов и кучей полезной информации. youtube — тесты китайских посылок и интернет-магазинов. Я, на DRIVE2 drive2

Музыка: yshpvl x rnkrn† — ты тоже скучаешь

Использование моих видео разрешаю только с текстовой и URL отсылкой на мой канал. Комментируйте, подписывайтесь, задавайте вопросы и будьте аккуратны на дороге!

Камера заднего вида на Лада Гранта штатно не устанавливается, но производитель сделал процедуру установки этой опции максимально удобной, простой и дешевой.

Существует мнение, что камера заднего вида необходима исключительно новичкам, которые еще не умеют нормально парковаться задним ходом. На самом деле даже опытные водители допускают столкновения при движении задним ходом, просто потому, что сзади есть зоны, не видные ни через одно зеркало автомобиля.

Сегодня поставить камеру заднего вида достаточно просто, а цена на оборудование и сам монтаж вас приятно удивят. Тем более, что на работах можно сэкономить, установив камеру самостоятельно.

Установка камеры заднего вида

В первую очередь собираем все необходимые комплектующие:

Камера заднего вида (Китайские магазины предлагают широкий ассортимент, стоимостью от 500 рублей и выше);
Разъем mini ISO (с синей колодкой и тюльпаном);
Несколько метров провода.

Далее необходимо выбрать место установки камеру. Многое будет зависеть от того, какое крепление будет у самой камеры, но на Гранте чаще всего камера устанавливается в бампере (сверху от номерного знака), если это седан старого образца или в «саблю» (также над номерным знаком), если это лифтбек, универсал, хэтчбек или седан 2021 года. Во все случаях схема крепления идентична.

Рассмотрим установку камеры в накладку над номерным знаком (саблю), так как в этом случае камера находится достаточно высоко, она меньше пачкается, дает лучший обзор, а процесс монтажа максимально прост, ведь не надо снимать задний бампер.

1) Снимаем обшивку багажника;

2) Снимаем «саблю», она держится на 6 винтах М8;

3) Отмечаем наиболее удачное место для камеры и просверливаем отверстие;

4) Устанавливаем камеру на место и фиксируем контровочной гайкой;

5) Кабель от камеры до ММС прокладываем сначала через штатную гофру двери багажника (лишний провод туда помещается с большим трудом), а затем ведем по салону.

Тут возможны варианты, так как кабель можно провести по полу или над дверьми. В первом случае его можно провести мимо панели приборов, во втором случае через правую переднюю стойку. В итоге провода должны доходить до тыльной стороны мультимедийной системы. Но перед подключением, вам надо будет демонтировать облицовку, а затем и саму ММС, чтобы максимально облегчить подключение кабеля.

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Коммутация к магнитоле Pioneer имеет несколько отличий:

желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

Процесс установки

Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

Приблизительный алгоритм установки камеры на задней части автомобиля:

Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

Подключение

Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

Настройка

Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

Подключение камеры заднего вида

Для автомобилей Гранта, Калина и Приора схема подключения камеры заднего вида такая:

Пояснение. В багажнике:

Черный провод к массе;
Красный провод подсоединяем к +12В фонаря заднего хода зеленого цвета.

К магнитоле у нас подключается разъем miniISO, но на него необходимо предварительно вывести наш «тюльпан»:

Масса (внешний контакт тюльпана) разъема к контакту 16;
Плюс (внутренний контакт) разъема к контакту 19.

Если у вас автомобиль был куплен со штатной ММС, то никаких дополнительных действий на этом этапе не потребуется. А вот тем, кто самостоятельно доукмоплектовывал свой автомобиль мультимедийной системой (ее нет в комплектациях «Стандарт» и «Норма»), необходимо дополнительно подвести +12В с заднего хода к контакту №1 разъема А1 магнитолы.

Как подключить

После того как камера будет установлена на Лада Лифтбек, нужно выполнить подключение. Делается это так:

черный кабель в багажнике подводят к массе;
красный провод подключают к фонарю заднего хода;
стандартный разъем ISO подключают к магнитоле (на коннектор предварительно выводят «тюльпан»);
внешний контакт разъема подсоединяют к контакту 16, внутренний — к клемме 19.

Если автомобиль имеет встроенную мультимедийную систему, никаких вспомогательных работ на этапе подключения выполнять не нужно. Если ММС не входит в комплектацию, нужно дополнительно подсоединить провод с заднего хода к первому контакту разъема автомагнитолы.

Настройка ММС Лада под камеру заднего вида

Штатной ММС дополнительная прошивка под камеру заднего хода не требуется. Достаточно активировать эту функцию с помощью специальной программы CAM on/off.

1) Записываем программу на флешку с помощью компьютера и подсоединяем ее к ММС; 2) На экране магнитолы удерживаем кнопку «Настройки», после чего нажимаем «Выход» и «Рабочий стол». После этого вы попадаете на рабочий стол операционной системы WinCE; 3) Заходим в папку «Мое устройство», далее «USB disk» и переходим в папку с программой; 4) Запускаем файл программы CamOnOff, разрешаем использовать камеру, нажав на соответствующую кнопку; 5) Закрываем программу и рабочий стол;

Более подробно о процесс в видео:

6) Включаем заднюю передачу и проверяем работу камеры заднего вида.

Настройка

Штатная мультимедийная система не нуждается в прошивке. Достаточно запустить функцию заднего видеообзора с помощью специальной программы. Если владелец авто устанавливал камеру вида своими руками, придется выполнить следующие действия:

Программу CAM on/off скачивают на флешку посредством подключения к компьютеру. Накопитель вставляют в USB-разъем магнитолы.
На экране автомагнитолы нажимают кнопку «Настройки», после чего выходят на рабочий стол. Это обеспечивает пользователю доступ к работе с операционной системой WinCE.
Зайдя в папку «Мои устройства», находят пункт «USB-накопитель». Нажатием кнопки выбора переходят к папке с программой.
Запускают установочный файл, разрешая использование камеры. Меню настроек закрывают.
Включают задний ход и проверяют правильность установки видеосистемы. С помощью соответствующих регуляторов настраивают требуемые параметры.

Если машина находится на гарантийном обслуживании, установку видеосистемы следует доверить специалистам.

Видео

Еще один вариант установки камеры заднего вида в бампер Лада Гранта, с прокладкой проводов по полу и через панель приборов:

Статья оказалась полезной и интересной для вас? Обязательно поделитесь ее в социальных сетях и вступайте в наши группы, чтобы получать еще больше информации первыми.

Другие полезные статьи по Гранте уже есть на нашем сайте в специальном разделе.

В статье использованы фото бортжурнала «Лада Гранта Лифтбек Белое Облако».

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать хорошую камеру. Обзор цен разных производителей

№	Артикул / наименование	Цена (руб.)
1.	Калина, Калина-2, Гранта (лифтбек), Веста, Приора

*цены актуальны состоянием на 24.09.18 года.

Технические характеристики задней камеры Гранта Лифтбек:

Тип матрицы: CCD (светочувствительная);
Угол обзорности: 170°;
Разрешение 800 х 600 пикселей;
Уровень зума: 0,01 Lux;
Формат сторон: 4:3;
Градация: парковочные линии на экране (0.5 / 1.0 / 1.5 метра);
Влаго и пылезащита: присутствует, уровень IP 67;
Яркость: 300;
Рекомендуемое напряжение для корректной работы: 12В;
Диапазон рабочих температур: — 25° — + 35°;
Тип подключения: ISO разъем, с тыльной стороны 2-DIMM магнитолы или отдельного раскладного монитора.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

Подключение видеорегистратора, антирадара или навигатора в Гранту

Где установить видеорегистратор (над панелью, либо под зеркалом салона) вопрос не сложный. Подключить новое устройство тоже не проблема, в комплекте можно найти разъем для питания +12В от прикуривателя. Однако, вечно болтающиеся провода понравятся далеко не каждому. Кроме этого, прикуриватель имеет постоянный «плюс» (независимый от зажигания), поэтому придется включать/отключать видеорегистратор каждый раз вручную.

Чтобы избавится от всех этих неудобств, предлагается сделать в Lada Granta автоматическое включение видеорегистратора, и для этого потребуется:

зарядное устройство от регистратора.
провода.
Клеммы «мама», 4шт.
фишка.
предохранитель на 5А.
паяльник.
крестовая и плоская отвертки.

Итак, разбираем зарядное устройство и вместо разъема для прикуривателя выводим припаянных два провода.

Один из них «масса», его подключаем к любой ближайшей точке кузова, или например с разъема ISO магнитолы (контакт A8). Второй провод подключаем к контакту на котором +12В появляется после включения зажигания, то есть к толстому синему проводу с черной полосой (возле провода написано «15»). В разрез провода не забываем установить навесной предохранитель. Таким образом, видеорегистратор будет включаться автоматически при включении зажигания. Осталось только проложить провода под панелью, затем через стойку ветрового окна, под обивкой потолка (немного отогнуть край) и спустить возле зеркала салона.

Как поставить видеорегистратор в ладу гранту

Подключение видеорегистратора, антирадара или навигатора в Гранту

В настоящее время дополнительное электрооборудование очень популярно среди автолюбителей. Каждый второй водитель хочет установить видеорегистратор, подключить антирадар или разместить на панели навигатор. Рассмотрим на конкретном примере, как подключить видеорегистратор в ВАЗ 2190.

зарядное устройство от регистратора.
провода.
Клеммы «мама», 4шт.
фишка.
предохранитель на 5А.
паяльник.
крестовая и плоская отвертки.

Итак, разбираем зарядное устройство и вместо разъема для прикуривателя выводим припаянных два провода.

Как подключить регистратор без прикуривателя гранта

Как подключить видеорегистратор без прикуривателя: 4 лучших способа + видео

Исходя из всего сказанного, такое устройство просто необходимо установить и себе. Но как это делается и какие существуют способы подключения знают единицы. Чаще всего видеорегистратор врезают в цепь прикуривателя, но это не самый удобный вариант. Есть масса других, о которых стоит узнать.

Как и где должна устанавливаться

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Размещение видеорегистратора

Прежде чем думать как подключать записывающее устройство к сети автомобиля, нужно сначала правильно его разместить. В этом моменте важно, чтобы ракурс камеры захватывал всю дорогу и желательно край обочины. Кстати, с каждым регистратором это делается индивидуально, так как угол обзора у всех камер различается и располагать их тоже нужно по-особому.

Например, если оборудование рассчитано на 120 градусов (эффект «рыбий глаз»), то его можно прикрепить ближе к лобовому стеклу. Соответственно, чем меньше будет это градус, тем дальше придётся устанавливать устройство.

Установка камеры заднего вида

В первую очередь собираем все необходимые комплектующие:

Камера заднего вида (Китайские магазины предлагают широкий ассортимент, стоимостью от 500 рублей и выше);
Разъем mini ISO (с синей колодкой и тюльпаном);
Несколько метров провода.

1) Снимаем обшивку багажника;

2) Снимаем «саблю», она держится на 6 винтах М8;

3) Отмечаем наиболее удачное место для камеры и просверливаем отверстие;

4) Устанавливаем камеру на место и фиксируем контровочной гайкой;

Где установить видеорегистратор

Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:

Лучшие места для установки видеорегисстратора на лобовом стекле: 1, 3, 5, 6 и 8. Места, отмеченные красным, не рекомендованы для установки видеорегистратора.

Расположение видеорегистратора на передней панели

На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!

Установка и прокладывание проводов

При установке аксессуара за зеркалом салона провода могут быть проложены для подключения:

к потолочному светильнику (просто под обшивку потолка)
к монтажном блоку

Если было решено тянуть провода к блоку предохранителей, порядок будет такой:

С краю под обшивкой потолка к левой стойке ветрового стекла.
Под накладкой стойки (удерживается на фиксаторах).
В щель между торпедой и кузовом к монтажному блоку.

Если антирадар или другой аксессуар располагается на панели, то провода укладываем за ее край и тянем к левому краю. Далее в щель между торпедой и кузовом к блоку предохранителей.

Варианты подключения видеорегистратора

Когда камера установлена, самое время её подключать. Не забывайте то, что способ подключения будет зависеть от расположения устройства. Так, например, если оно закреплено в верхней части лобового стекла, то разумнее будет питать его от потолочного фонаря. То есть, чтобы не тянуть по салону лишний провод, желательно искать источник питания поблизости. Напомним, что видеорегистратор потребляет всего 5 Вольт, а значит нужен преобразователь, который тоже будет входить в цепь. Затем достаточно просто найти где-нибудь массу (корпус автомобиля) и источник напряжения, идущий от аккумулятора.

Также нужно учитывать, что придётся демонтировать некоторые части обшивки салона, чтобы спрятать под неё провода. Следовательно, логичнее будет разместить записывающее устройство локализовано. Хотя, если шнур мешать и портить интерьер не будет, то обшивку можно и не трогать. Наиболее распространёнными местами подключения являются:

Подключение видеорегистратора к плафону освещения

В этом случае целесообразно выбрать верхний фонарь, так как он находится ближе всех других приборов освещения.

Видеорегистратор, подключенный к плафону освещения

Сначала нужно снять светорассеиватель. Делается это путём откручивания шурупов или отстёгивания защёлок. Затем лучше воспользоваться вольтметром, чтобы найти нужные провода. Только не путайте те, которые идут от дверного реле, иначе регистратор будет работать только при распахнутой двери. Далее правильно (плюс к плюсу, минус к минусу) припаиваем блок питания, который будет переделывать автомобильные 12 Вольт в 5 и следом к нему присоединяем проводку записывающего устройства.

Теперь осталось проверить работоспособность. Если камера снимает, значит вы всё правильно сделали. Качественно изолируем соединения, прячем их под панель и собираем всё назад.

Подробнее про данный вариант подключения регистратора можете посмотреть в видео:

Также имеются специальные адаптеры к плафону освещения с розеткой прикуривателя. После снятия плафона, их подключают к жгуту плафона, а в сам прикуриватель вставляют провод от видеорегистратора. Затем провод продевают, например, через верхнюю обшивку крыши и вставляют его в видеорегистратор. Все оставшиеся провода прячутся под верхней обшивкой. Однако рекомендуется поставить предохранитель на такую конструкцию.

Быстрая установка видеорегистратора в разъем USB

Преимущества этого способа установки видеорегистратора или радар-детектора:

Подключение аксессуара к USB разъему, в проводку автомобиля не вмешиваемся (сохраняем гарантию);
Требуется минимум времени (около 5-10 минут);
Провод регистратора не болтается, он спрятан;

Порядок прокладывания провода (от ветрового стекла) до разъема USB (внизу панели):

Если девайс решили расположить за зеркалом салона (варианта A), тогда провод прячем под обшивкой потолка (засовываем пальцами под край). Если аксессуар закрепили на панели (вариант Б), тогда провода укладываем под край торпедо в районе лобового стекла;
Снять накладку стойки ветрового стекла (снять уплотнитель, потянуть накладку от двери, отщелкивая пластиковые фиксаторы, затем тянем вверх, выводя зацепы в нижней части накладок из панели). Провод закрепляем в штатные фиксаторы;
Укладываем провод между правой частью панели и кузовом. Щель образуется после демонтирования уплотнителя двери;

Прокладываем провод через паз и тянем в сторону тоннеля под бардачком;
Прячем провод между тоннелем и панелью. Чтобы он был надежно зафиксирован, намотать на провод немного изоленты.

Процесс подключения видеорегистратора также показан на видео:

Что нужно знать при подключении видеорегистратора

Подключить записывающее устройство можно куда угодно. Любой фонарик, лампочка, электроприбор работают от электричества, которое идёт от аккумулятора по проводке. Если найти плюсовой вывод, то подключиться к нему не составит труда. Вопрос в том, как он будет работать. Например, если это потолочный фонарь, то туда напряжение поступает постоянно, в отличие от прикуривателя. Большинство приборов работают только с включенным зажиганием, что не очень предпочитает видеорегистратор. Проще говоря, от прикуривателя он будет работать только при заведённой машине. Ну или придётся не высовывать ключ из замка, когда пойдёте в магазин или ещё куда-то.

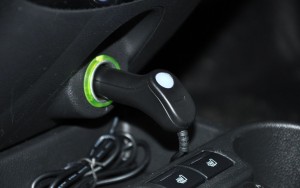

От прикуривателя регистратор работает только при заведенном автомобиле

Зачем может понадобиться подключение регистратора без прикуривателя

На сегодняшний день видеорегистратор является не роскошью, а необходимым и полезным гаджетом, который должен быть в салоне каждого автомобиля. Возможность фиксировать на видео ситуацию, происходящую во время движения или стоянки авто, а также то, что происходит в салоне, помогает во многих спорных ситуациях, возникающих, например, во время ДТП. Также видео с регистратора является подтверждением страховых случаев для страховой компании.

Особенностью регистратора является то, что он должен иметь возможность работать не только во время движения автомобиля, но и на стоянке, а также при неработающем двигателе.

Проще всего подключить такое устройство через прикуриватель, но часто бывают ситуации, когда сделать это невозможно:

прикуриватель занят другим устройством;
гнездо прикуривателя не работает;
в автомобиле нет прикуривателя.

Советы по подключению видеорегистратора

Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества. Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:

Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору. В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.

В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения. Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец. Стоить это будет немного, а сделают на совесть.

При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.

Подключение камеры заднего вида

Для автомобилей Гранта, Калина и Приора схема подключения камеры заднего вида такая:

К магнитоле у нас подключается разъем miniISO, но на него необходимо предварительно вывести наш «тюльпан»:

Масса (внешний контакт тюльпана) разъема к контакту 16;
Плюс (внутренний контакт) разъема к контакту 19.

Лада Гранта DC › Бортжурнал › Подключение видеорегистратора к МУС

Доброй ночи!) В общем установил я себе в автомобиль видеорегистратор. Подключил к прикуривателю, всё вроде ничего, кроме того, что появилась куча проводов которая ухудшает внешний вид, мешает да и вообще не серьёзно это всё) А если учесть, что на разъёме прикуривателя постоянное напряжение и надо постоянно дёргать зарядник туда-сюда…в общем надоело) Давно хотел подключить регистратор напрямую — заводишь авто он включается, глушишь — выключается. В интернете и на драйве полно схем подключения. Каждый выбирает удобную для себя. Мне было удобно, чтоб он включался без моего участия при запуске и выключался так же. Портить Резать проводку не хотелось, т.к. машина на гарантии, лишние вопросы не к чему, по этому выбрал подключение через колодку МУС (модуль управления светом). Для начала нужно подготовить АЗУ (автомобильное зарядное устройство):

Подключение к монтажном блоку

Чтобы определить, к какому выводу предохранителя припаять провод питания (+12 В) аксессуара

вытащить предохранитель;
включить зажигание;
проверить, на каком из контактов предохранителя появляется +12 В, а на каком нет (используем контрольную лампу или мультиметр);
подключаем провод аксессуара к выводу предохранителя, на котором напряжения нет.

См. схему монтажного блока. На практике было замечено, что:

подключаем к винту крепления блока предохранителей.

Чтобы не вмешиваться в проводку автомобиля рекомендуется использовать разветвитель сети предохранителя (адаптер предохранителя), который можно заказать на алиэкспресс.

Основные способы

Видеорегистратор подсоединяется следующими способами:

Наиболее частые способы, которые используются это подключение через плафон, и зажигание.

Перед установкой регистратора в машине необходимо определиться где закрепить устройство.

Рассмотрим два варианта крепежа:

Рекомендуется использовать стандартный метод крепежа – на присоске, так как присоска идет в комплекте с устройством и легко демонтируется со стекла, в отличие от скотча.

Плафон освещения

Крепление проводов

Перед подключением регистратора надо определиться, как будут крепиться провода. Существует два варианта монтажа:

К зажиганию

Использование замка зажигания является наименее распространенной методикой коммутации, поскольку обеспечивает подачу питания только после поворота ключа. Кабель питания прокладывается внутри панели приборов и аккуратно выводится к замку. При этом следует учитывать наличие подвижных частей, необходимых для регулировки угла наклона и вылета рулевой колонки. Проложенный жгут не должен попадать на движущиеся поверхности, а также рулевой вал. Определение точки коммутации осуществляется тестером.

Отрицательный провод подключается к специальному болту, приваренному к кузову. Эта конструкция является штатным источником получения отрицательного полюса питания. Кабели крепятся при помощи гайки, возможно использование фасонного кольца для распределения проводов. Допускается подключение отрицательного провода к штекеру магнитолы или разъему другого устройства. Запрещается использовать для подсоединения жгуты, предназначенные для обеспечения работы надувных подушек безопасности.
