Как измерить ток клещами в трехфазной сети

Как измерить нагрузку клещами в трехфазной сети? – Доступным языком про электрику, электромонтаж и обслуживание сетей

При проведении измерений напряжения, вольтметр или мультиметр должен подключаться к определенному участку электрической цепи параллельным образом, а при измерении силы тока, амперметр располагают последовательно. Поэтому для замера силы тока производят искусственный разрыв цепи и подключают к нему устройство для измерений.

Чтобы упростить и ускорить процесс, используют токоизмерительные клещи, работающие по абсолютно другому методу. Они позволяют произвести замер интенсивности электромагнитного поля, которое всегда появляется вокруг любого проводника. В этом материале будут разобраны токовые клещи постоянного тока, каков принцип их работы и какие виды токовых клещей бывают.

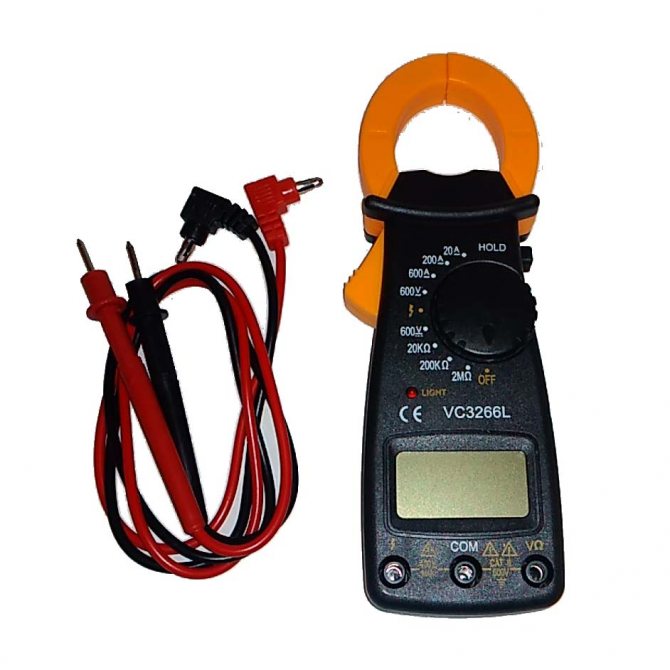

Мультиметр с клещами Digital VC3266L

Принцип работы

Как следует из названия ТК или клещи Дитце предназначены для измерения силы переменного тока в цепи без ее разрыва. В основе работы токоизмерительного инструмента лежит принцип простейшего трансформатора тока. В этом случае первичной обмоткой является шина или кабель с измеряемым током, а роль вторичной играет захват клещей, внутри которого расположена вторая многовитковая обмотка, намотанная на магнитопровод из ферромагнитного материала. Переменный ток в проводе (первичной катушке) создает переменное магнитное моле, силовые линии которого проходят через вторичную обмотку, возбуждая в ней ЭДС, пропорционально величине тока в первой катушке. Таким образом, измеряя возникающую ЭДС, можно найти силу тока в первой катушке (проводе).

Электроизмерительные клещи

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В прошлых статьях мы с Вами познакомились с изолирующими клещами. Сегодня я подробно расскажу Вам про электроизмерительные клещи.

Прошу не путать эти два словосочетания, потому что это не одно и тоже. Впрочем, Вы сами сейчас убедитесь в этом.

Электроизмерительные клещи применяются для измерения величины тока в электроустановках напряжением до 10 (кВ), а также для измерения величины напряжения в электроустановках до 1000 (В) без разрыва контролируемой цепи.

Электроизмерительные клещи относятся ТОЛЬКО к основным средствам защиты в электроустановках до и выше 1000 (В).

Конструкция электроизмерительных клещей

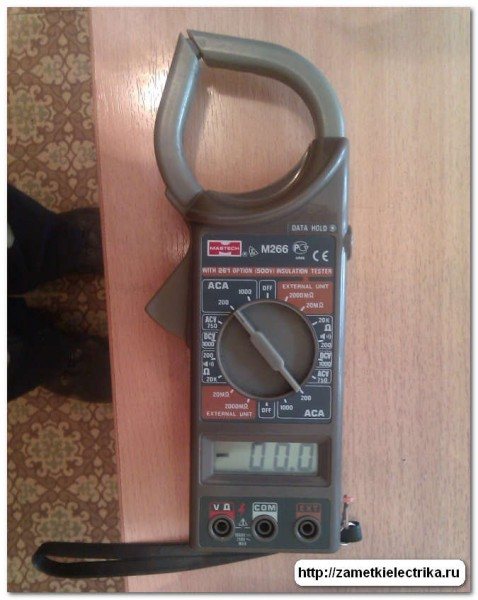

Как выглядят электроизмерительные клещи, наверное, представляет практически каждый электрик.

Читайте также:

Чем отличаются резисторы от транзисторов

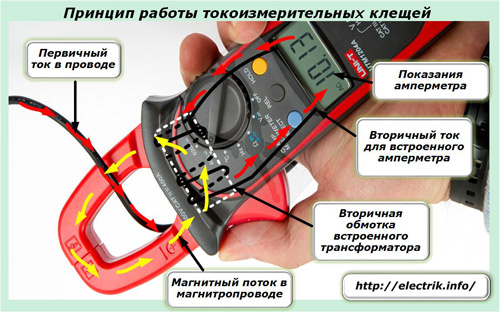

Электроизмерительные клещи имеют встроенный трансформатор тока. У трансформатора тока магнитопровод является разъемным.

В качестве первичной обмотки служит проводник с измеряемым током. В качестве вторичной обмотки используется электроизмерительный прибор.

В настоящее время существуют большое количество электроизмерительных клещей различных типов и моделей. В зависимости от типа и модели клещей, электроизмерительный прибор бывает, как аналоговый (стрелочный), так и цифровой.

В данной статье в качестве примера я привожу электроизмерительные клещи М266 из своего перечня инструмента. Они мне нравятся своей простотой и надежностью.

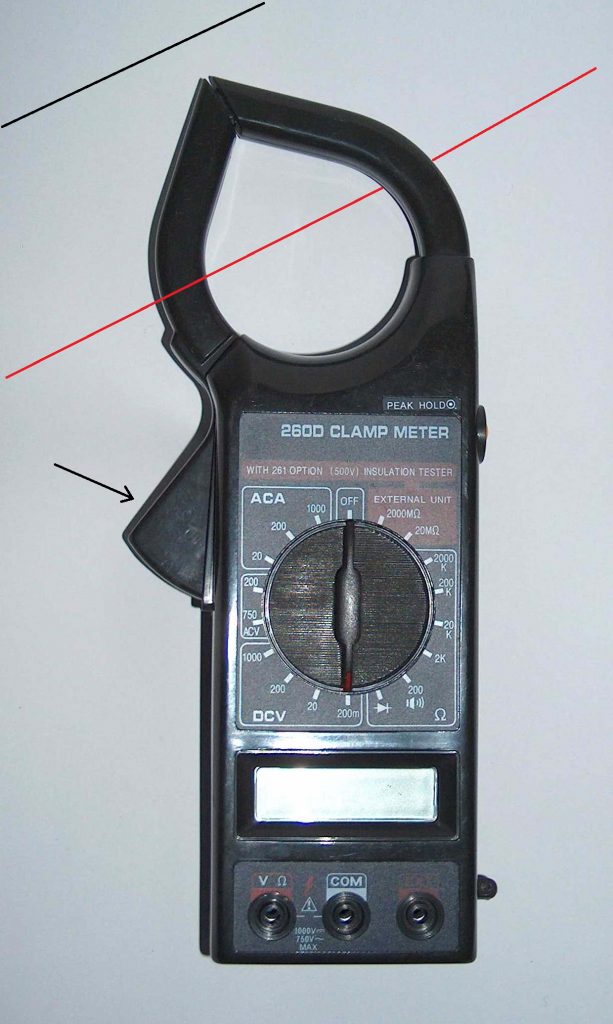

Электроизмерительные клещи до 1000 (В) состоят из рабочей части и корпуса. В качестве рабочей части используется:

В качестве изолирующей части клещей используется сам корпус с упором и рукояткой.

Читайте также:

Как проверить компрессию на камазе

Электроизмерительные клещи выше 1000 (В) состоят из:

рабочей части
изолирующей части
рукоятки

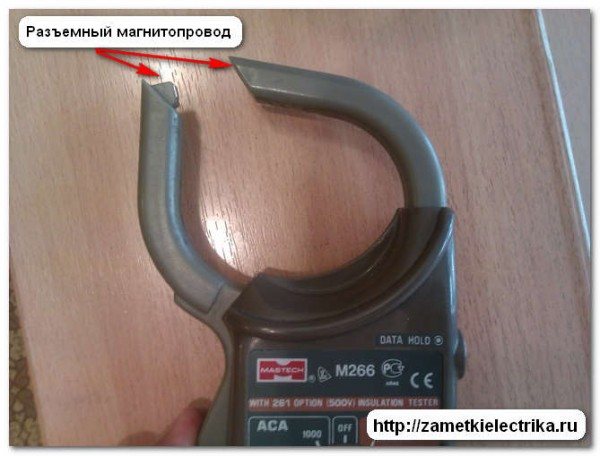

В качестве рабочей части клещей используется магнитопровод, обмотка и электроизмерительный прибор, который бывает, либо съемным, либо встроенным в электроизоляционном корпусе.

Изолирующая часть электроизмерительных клещей выше 1000 (В) должна иметь длину не менее 38 (см), а рукоятка — не менее 13 (см).

Если честно, то мне ни разу не приходилось применять электроизмерительные клещи выше 1000 (В) в живую.

Испытания электроизмерительных клещей

Во время эксплуатации электроизмерительных клещей необходимо проводить им электрические испытания. Согласно Инструкции по применению и испытанию средств защиты, используемых в электроустановках (ИПИСЗ), Приложение 8, периодичность испытаний электроизмерительных клещей составляет — 1 раз в 2 года (24 месяца), а продолжительность испытаний — 5 минут.

Испытательное напряжение 40 (кВ) подается между магнитопроводом и временным электродом, который установлен около ограничительного упора со стороны изолирующей части. Это относится к электроизмерительным клещам до 10 (кВ).

Для клещей до 1000 (В) испытательное напряжение 2 (кВ) подается между магнитопроводом и основанием рукоятки.

Как пользоваться?

Основное правило. Пользоваться электроизмерительными клещами до 10 (кВ) допускается ТОЛЬКО в диэлектрических перчатках.

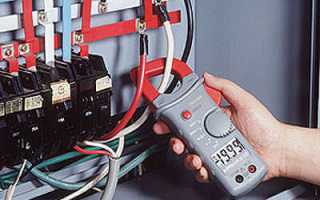

При проведении замеров параметров цепи, электроизмерительные клещи требуется держать на весу. Запрещено наклоняться к электроизмерительному прибору клещей для снятия показаний.

Конструкция

Современные токоизмерительные клещи вне зависимости от производителя и модификации содержат следующие элементы: магнитопроводы с подвижной скобой-рычагом, переключатель диапазонов измерений, экран, выходные разъемы для щупов (в этом случае клещи могут быть использованы как обычный мультиметр) и кнопку фиксации токовых измерений (фото ниже).

Читайте также:

Max 10 a rab11 как подключить электрику

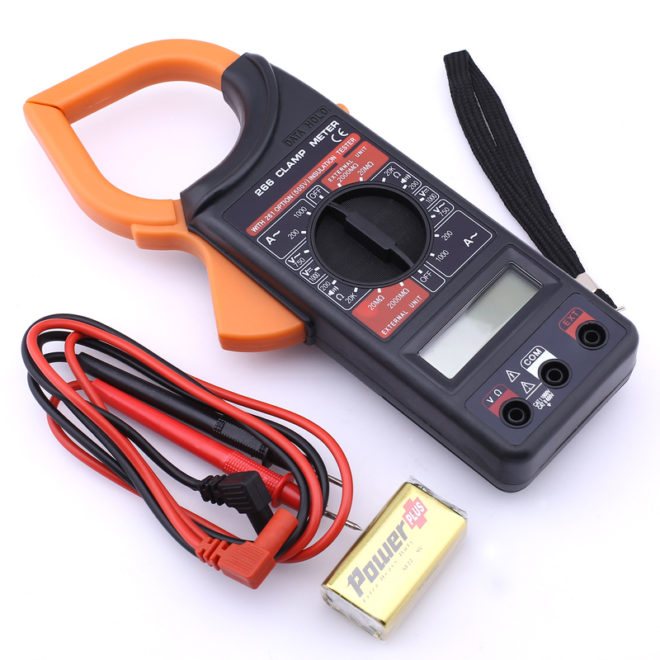

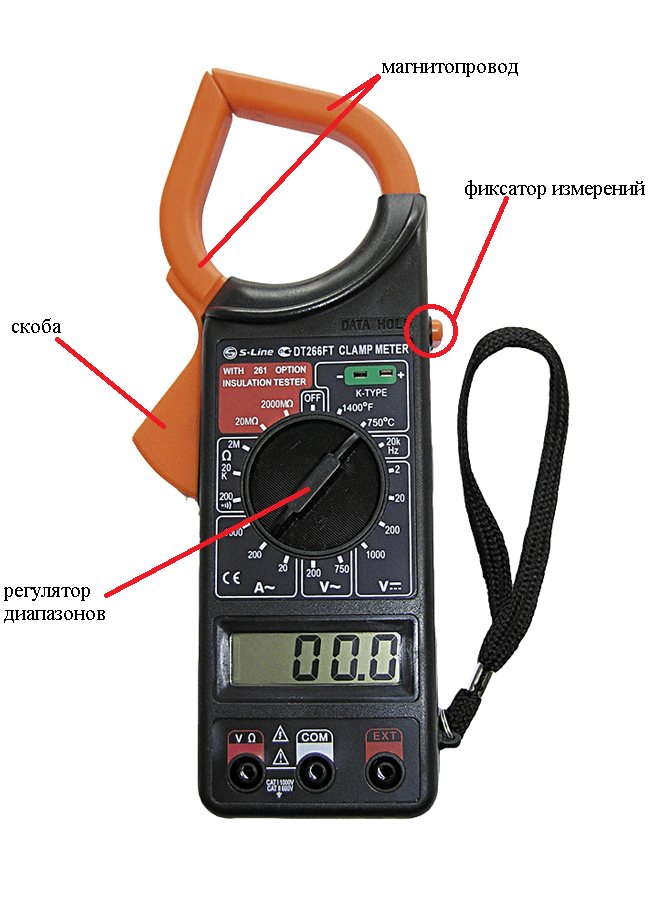

Рисунок 1 – ТК S-line DT 266 FT

Большинство современных токовых измерителей также включают в себя внутренний трансформатор с диодным мостом. В этом случае выводы вторичной обмотки подключаются через шунт. В зависимости от диапазона измеряемых сил токов, токовые клещи могут быть одноручными (для напряжений до 1000 В) и двуручными с дополнительными изолированными ручками (для напряжений от 2 до 10 кВ включительно). Токоизмерительные устройства, предназначенные для измерений более 1 кВ, имеют длину изолятора на менее 38 см, а рукояток – не менее 13 см.

Как правило, на корпусе прибора указывается категория безопасности и максимальный измеряемый ток. Например:

CAT III 600 V – это означает, что прибор защищен от кратковременных бросков напряжения внутри оборудования при эксплуатации в стационарных сетях с напряжением до 600 В.
CATIV 300 V – это означает, что прибор защищен от бросков напряжения внутри оборудования первичного уровня электроснабжения напряжением до 300 В. Примером такого оборудования может служить обычный электрический счетчик.

Возможности токоизмерительных клещей

Если изначально клещи создавались как дополнение к профессиональным измерительным приборам, то дальнейшие возможности промышленности по миниатюризации и упрощении устройств сделали этот прибор относительно недорогим и доступным рядовым пользователям для бытового применения.

При этом сфера его использования постоянно растет и только стандартные задачи, которые можно выполнять с его помощью включают следующие пункты:

Измерение силы тока в отдельно взятом проводнике, который мало того, что не отсоединен от схемы, но и находится под напряжением.
Определение фактической мощности любого электроприбора в разные моменты времени и в зависимости от нагрузки.
Определение фактической нагрузки на всю электросеть дома или квартиры «в реальном времени».
Проверка электросети на предмет несанкционированного подключения.
Проверка наличия утечки тока на корпус электроприбора.

Как правило, использование токоизмерительных клещей не вызывает особых трудностей. Перед тем, как пользоваться инструментом, стоит уделить большое внимание технике безопасности, о чем было сказано ранее.

Как правильно пользоваться токоизмерительными клещами:

Читайте также:

Как заряжать маленький аккумулятор 12 вольт

Установить требуемый диапазон на переключателе.
Нажать на кнопку раскрытия магнитопровода.
Обхватить одиночный проводник в сети переменного или постоянного тока (если такая возможность поддерживается прибором).
Расположить токовые клещи перпендикулярно направлению провода.
Снять показания с дисплея.

Часто трудность использования токоизмерительных клещей заключается в выделении одиночного проводника: при попытке снять показания с обычного кабеля, идущего из розетки, на экране должен высветиться ноль. Это происходит потому, что токи фазного провода и нулевого проводника равны по величине и противоположны по направлению. Следовательно, магнитные потоки, создаваемые ими взаимно компенсируются. Если же токовые показания отличны от нуля, то это свидетельствует о наличии утечки тока в цепи, величина которой равна полученному значению. Поэтому для измерений нужно найти место, где провода разделяются и выделить одиночную жилу. В качестве такого места можно использовать распределительный щит или место подключения фазового провода к автоматическому выключателю. Тем не менее это не всегда можно сделать, что ограничивает область применения токоизмерительных клещей.

Если в процессе измерений на экране высвечивается единица, то это говорит о том, что значение силы тока в проводе находится за пределами диапазона измерений. В этом случае необходимо увеличить диапазон токовых измерений с помощью переключателя. При проведении измерений в труднодоступных местах можно использовать кнопку Hold. С ее помощью можно зафиксировать результат последнего измерения и посмотреть его, убрав клещи. Нажав на Hold второй раз, можно сбросить значение.

Пример использования токовых клещей

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В.

устанавливаем переключатель в положение A

токовыми клещами обхватываем одиночный проводник;
снимаем показания;
полученную величину силы тока умножаем на напряжение в сети 220 В.

Так, если прибор показывает 7,16 А, то потребляемая мощность составит:

Что учитывать при выборе устройства

При выборе электроизмерительных клещей нужно исходить из следующего:

Какие проводники нужно обследовать: высоковольтные линии, промышленные кабели или проводку стандартной электрической сети.
Частота использования прибора.
Ограничение финансовых возможностей для приобретения той или иной модели токоизмерительных клещей.
Диапазон измеряемых характеристик тока (сила, напряжение, сопротивление, мощность).
Эргономика клещей.

Токоизмерительные клещи позволяют получить сведения о протекающей электроэнергии в кабеле или проводе, не отключая электросеть от источника тока и не нарушая целостности электросети.

Измерение клещами постоянного и переменного тока

Для измерения разных типов тока посредством клещей используется совершенно одинаковая методика. Главное – предварительно выбрать необходимый режим работы.

Перед тем, как пользоваться устройством, необходимо убедиться в том, что на прибор не влияют никакие посторонние источники напряжения.

К примеру, результаты устройства могут исказить некоторые асинхронные электрические двигатели, определенные виды трансформатора, аппараты для сварки, а также блоки питания (импульсные). Все они могут реализовать большие поля с электромагнитными волнами, что могут индуцировать наведенную ЭДС в магнитопроводе.

Для измерения тока при помощи клещей нужно:

Постановка ручки переключателя в необходимое положение.
Ввод проводника в пространство магнитопровода.
Считывание результатов из дисплея прибора.

Таким образом, никаких особых навыков или же знаний для работы с клещами не нужно. На более новых моделях есть особый датчик IFLex, что применяется для замеров в весьма стесненных условиях.

Если начать анализировать два проводника вместе, их магнитные потоки должны сложиться вместе. На дисплее будет отображен общий результат. К примеру, токи в фазе и нуле без наличия утечек являются равными по величине и противоположными по значению.

В таких ситуациях прибор должен показать нулевой результат. Если он имеет какое-то значение, можно говорить о серьезных проблемах в сети электричества.

Как пользоваться токовыми клещами?

Чаще всего люди связанные с электроникой для своих измерений используют обычный мультиметр. С помощью него можно измерить такие значения как, напряжение, силу тока, сопротивление. Некоторые приборы так же меряют частоту и емкость конденсаторов. Однако пользоваться обычными щупами не всегда удобно, а иногда и невозможно, на помощь приходят токовые клещи.

Преимущества токовых клещей

Недостатки токовых клещей

Точность измерения не 100-процентная.
Значения зависят от того как расположить прибор относительно провода.

Как измерить токовыми клещами ток в цепи?

Относительно обычного мультиметра разница совсем небольшая. Разница только в принципе измерений. Однако всегда можно подключить обычные щупы и пользоваться прибором как обычно.

Для измерения тока клещами необходимо:

Выставить диапазон измерений.
Нажать на клипсу сбоку, тем самым открыв клещи.
Обхватить ОДИН провод.
Расположить прибор боком относительно провода.
На дисплее появится значение.

Как измерить нагрузку сети?

Для этого необходимо:

Помереть напряжение в сети (обычно от 210 до 240 вольт).
Произвести замер тока на участке цепи.
Умножить показания друг на друга. Например в сети 220В и нагрузка 3А, 220 * 3 = 660Вт.

Как измерить малый ток — полезная «хитрость»

На корпусе прибора показаны пределы измерений, ниже которых он не реагирует. Можно ли все-таки измерить эти малые токи? В принципе, да. Для этого необходимо увеличить мощность электромагнитного поля.

Если по проводнику идет мощность с 1 зарядом, то два таких провода дадут уже 2 заряда и так далее. Добиться этого можно простым способом. Клещи раздвигают, вокруг одной клешни обвивают провод столько раз, во сколько хотят увеличить его мощность.

Затем клещи закрывают и производят замер. Чтобы получить исконный результат, полученное число делят на число витков.

Этим же способом можно примерно замерить утечку тока, только в этом случае используют не один провод, а весь кабель. Как уже выше было рассмотрено, в этом случае происходит измерение не протекающего тока, а расхождение между током в фазном проводе и в нулевом.

При нормальных условиях эти токи должны быть равны, но если где-то плохая изоляция и часть тока «уходит» в землю, то в фазном проводнике ток будет больше, а в нулевом меньше. Эту разницу прибор заметит.

Для того чтобы измерить ток небольшой величины, необходимо несколько раз намотать провод на зажим. Чтобы узнать протекаемый по проводу ток нужно полученное значение разделить на количество намотанных витков. Чем больше витков, тем будет выше точность измерений.

Погрешность

Это максимально допустимая ошибка, которая может возникать при определенных условиях эксплуатации. Другими словами, это показатель того, насколько близко измеренное значение соответствует фактическому.

Погрешность прибора обычно выражается в процентах от показаний. Например, если она равна 1 %, то для 100 ампер фактическое значение тока находится в пределах от 99 до 101 А.

В дополнение к погрешности в спецификациях может указываться, насколько изменяется показание в крайнем правом разряде измеряемой величины. Например, если погрешность указана как ± (2 % + 2), то для 100,0 А фактический ток находится в диапазоне 97,8–102,2 А.

Tags: ампер, бра, верхний, вид, выбор, , зажим, измерение, как, конденсатор, контактор, контур, крон, , магнит, мощность, мультиметр, нагрузка, напряжение, осциллограф, потенциал, принцип, провод, пуск, , работа, размер, резистор, ряд, свет, светодиод, сеть, сопротивление, схема, тен, тип, ток, трансформатор, , установка, холл, щит, эффект

Как определить фазу и ноль мультиметром

Проще работать, когда электрический контур снабжения дома заземлен правильно, покажем, что выход найдется всегда. Поясним, как понять, где фаза, и как узнать, где ноль. Хватайте любимый М890С! Посмотрим, как определить фазу и ноль мультиметром.

Организованный правильно контур заземления дома устраняет проблемы. Во-первых, изоляция PEN желто-зеленого цвета. Спутать с коричневой (красной) фазой, синей нейтралью невозможно. Случается, проводка проложена, нарушая требования, цвета перепутаны, отсутствуют вовсе (алюминиевый кабель). Поиск фазы мультиметром осуществляем простым алгоритмом:

Допустим, квартира располагает тремя проводами: фаза, нуль, земля.
Ставим мультиметр на диапазон переменного напряжения 750 вольт, начинаем попарно тестировать проводку.
Между фазой и любым другим проводом будет 230 вольт (действующее значение), перемычка земля-нейтраль дает приближено 0.

Подъездный щиток располагает минимум пятью проводами, фаз три. Дальнейший процесс определяется фантазией местных электриков. Хорошие мастера вешают стикеры А, В, С, указывающие местоположение фаз. Заземление желто-зеленое, нейтраль чаще синяя.

Проблемы начнутся, когда отсутствует маркировка проводов, фаза приходит одна. Между опасными проводами напряжение составит… нуль!

Два провода несут фазу, нейтраль одна, заземление забыли проложить. Между питающими жилами круглый нуль, при оценке нулевого провода получаем 230 вольт. Ситуация выглядит, будто фазные жилы стали нейтралью и нулем. Напутали при прокладке – что поделаешь? Требуется искать дополнительный источник опоры. Подойдет отвертка-индикатор.
Два провода одной фазы, вторая пара – заземление, нейтраль. Попарно покажут нуль, перекрестно – 230 В. Воспользуйтесь опорным ориентиром.

Отсутствует щуп-отвертка, заручившись помощью тестера как ни звони проводку, проблема останется. Требуется опорный источник, гарантированно заземленный. Подходят:

Затем вызваниваем с розеткой (без питания, понятное дело), делаем отметку с нужной стороны. Поясняем, можно обойтись без этого, с электрикой лучше отставить шутки. Осталось найти фазу, пользуясь помощью М890С. Ставим диапазон выше 380 вольт (между двумя фазами), начинаем измерять разность потенциалов между клеммами и щитком. Полагаем, дальнейший алгоритм понятен.

Токоизмерительные клещи: принцип работы и инструкция по использованию

Как измерить трехфазное напряжение мультиметром

В этом разделе речь скорее пойдет о специфике трехфазных сетей. Большинство мультиметров позволяет измерять напряжение до 750 вольт переменного тока, чего вполне достаточно для работы с серьезными промышленными сетями. Каждый дом снабжается от трех фаз. А то, что в промышленности называют нейтралью, мы именуем нулевым проводом.

Механизмы с изолированной нейтралью нулевым проводом не пользуются. Внутри нагрузки фаз уравнены, токи утекают через эти же провода, которых в сумме три. Устанете искать нейтраль – линия отсутствует. Три провода фазные, относительно земли покажут напряжение 230 вольт, между собой – 380.
Заземленная нейтраль представляет нулевой провод. Помечается буквой N на коробках. Полезно смотреть принципиальные схемы промышленных приборов, приведенные на корпусе. Поможет понять раскладку.

Освоив методики работы с трехфазным напряжением, каждый сможет лучше понять электрическую разводку многоэтажного дома. Где из-под щитка поднимаются четыре жилы: три фазы и нейтраль.

Как измерять

Пользоваться мультиметром с клещами несложно. Вначале нужно выставить режим измерения переменного или постоянного тока. С помощью переключателя на мультиметре выбираются необходимый сектор с обозначениями режимов и останавливаются на шкале с предполагаемыми значениями.

После этого нажатием рычага клещи размыкаются. Исследуемый проводник вводится в область захвата, и клещи смыкаются. На дисплее высветятся показания прибора.

На некоторых тестерах с клещами есть специальная кнопка фиксирующая показание. Тогда достаточно нажать на нее для сохранения результата измерения. Это удобно при измерениях в труднодоступных местах.

Если прибор показывает 1, значит, величина тока превышает предел измерения, и нужно поставить переключатель на большее значение. Если показания 0 или близкие к нему, надо перейти на нижнюю шкалу.

Шкалу измерения надо выбирать так, чтобы показания прибора находились в области максимальных значений. В таком случае погрешность измерений будет минимальной.

Иногда, показания мультиметра с токоизмерительными клещами лежат близко к 0, но провести измерения необходимо. В этом случае используют простой способ. Проводник скручивают в несколько витков и клещами захватывают все провода. На приборе зафиксируется какое-то значение.

Его нужно разделить на количество проводов проходящих через клещи и получить искомое значение тока, проходящего через проводник.

Измерение тока мультиметром с клещами, как работает цифровой мультимтер с токоизмерительными клещами

усики клещей выполняют из трансформаторной или заменяющей ее стали и покрывают изоляцией;
роль первичной обмотки трансформатора играет электрический провод, которые охватывают усики клещей. То есть, на первичной обмотке всего один виток;
вторичная обмотка наматывается на эти же клещи, количество витков зависит от того, какие токи предполагается измерять. Обмотка спрятана под изоляцией.

Сделать самому

Если человек немного разбирается в электронике, имеет цифровой мультиметр, то можно довольно быстро сделать к нему дополнение. Для этого понадобится любой датчик Холла, в продаже они имеются, и ферритовое кольцо.

Кольцо раскалывают на две части, к одному концу крепится датчик, и к его контактам припаивают провода. Полукольца крепят к прищепке или чему-нибудь подобному. Концы проводов вставляют в гнезда мультиметра. Прибор переводится в режим милливольтметра.

Если в ферритовое кольцо поместить проводник, по которому протекает ток, то на милливольтметре можно будет наблюдать какие-то значения. В зависимости от используемого датчика, коэффициент преобразования напряженности магнитного поля в электрическое напряжение будет разным, но постоянным для конкретного датчика.

С помощью эталонных токов можно отградуировать шкалу. В результате получится простая и удобная приставка к мультиметру.

Метод проверки перекоса фаз

Измерения тока необходимо проводить при полной загрузке. Далее требуется сравнить полученные данные с нормативами. Для панелей ВРУ это значение составляет не более 15%. В распределительных цепях показатель равен 30%. При отклонениях от нормы можно утверждать, что присутствует перекос фаз.

Всегда стоит помнить о том, что такие нарушения способны ухудшить работу оборудования и даже вывести из строя некоторые бытовые приборы. Ввиду этого, требуется уделять особое внимание качеству эл.энергии.

Как измерить ток клещами в трехфазной сети

При оценке состояния действующих электроустановок или выполнении ремонтных работ под напряжением электрикам приходится замерять и сравнивать значения токов, протекающие по различным цепочкам. Это позволяет анализировать оперативную схему, своевременно устраненять возникающие неисправности.

Довольно часто все это необходимо выполнять без разрыва электрических цепей чтобы не нарушить технологический процесс питания потребителей электроэнергией.

Замерять токи нагрузок без прекращения электроснабжения можно двумя способами:

1. обыкновенными амперметрами, создавая через них вначале обходные шунтирующие цепочки и вводя в работу за счет искусственного разрыва тока в заранее подготовленном месте. По окончании замеров требуется восстанавливать электрическую схему, выполнить в обратном порядке все предыдущие технологические операции;

2. с помощью специально предназначенного для этого инструмента — токовых клещей.

Первый метод измерения сложен, трудоемок, опасен, требует высокой квалификации работников, хорошей предварительной подготовки. Поэтому им стараются пользоваться только в крайних случаях, а в повседневной практике измерения выполняют токовыми клещами.

Какие существуют типы токоизмерительных клещей

Чаще всего на практике встречаются с постоянным (выпрямленным) или переменным синусоидальным током. Для обоих этих видов созданы различные конструкции клещей, которыми можно измерять величину и даже направления протекания мощности без разрыва схемы питания потребителей в действующей электроустановке.

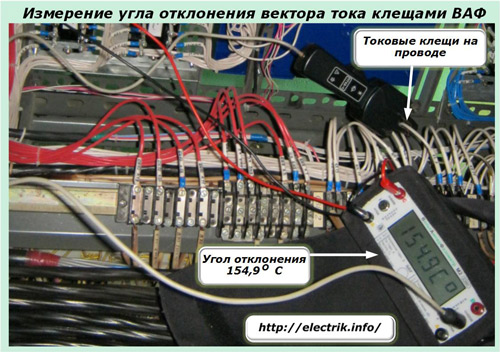

Фотография ниже демонстрирует замер отклонения угла вектора тока от направления базового напряжения в измерительных цепях защитных устройств.

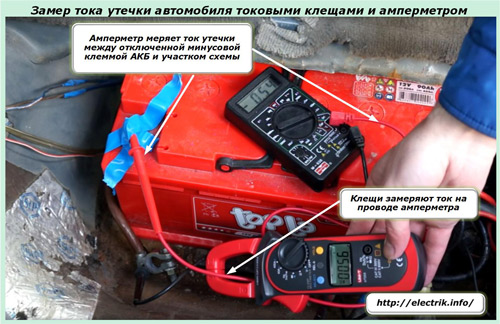

Способ замера токов утечек через нарушенную изоляцию электрооборудования автомобиля с помощью клещей постоянного тока и амперметра показан на фотографии.

Используемая схема замера собрана таким способом, что сами клещи показывают ток, протекающий по проводу, подключенному к зажиму амперметра. Оба прибора демонстрируют одну и ту же величину, хоть и работают на различных диапазонах чувствительности.

Этот пример наглядно демонстрирует удобство и точность измерения различными приборами. Токовые клещи измерения постоянного тока менее распространены, чем конструкции для переменного, но в последнее время их производство значительно увеличилось.

Так же следует учитывать, что производители измерительного оборудования сейчас наладили выпуск клещей комбинированного использования, которыми можно работать в цепях постоянного и переменного тока. Такая конструкция, например, воплощена в модели Fluke 376 и ей подобных.

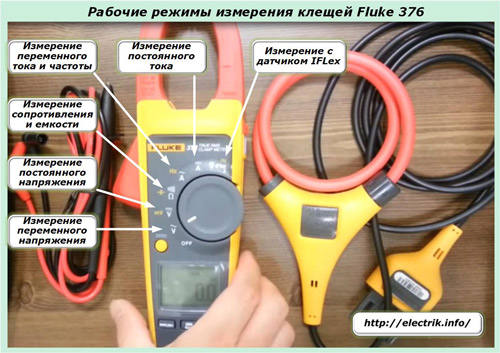

Приведенные на трех первых фотографиях токовые клещи обладают цифровым дисплеем, сразу отображающем первичные величины измеряемых параметров электрической схемы. Но, в арсенале измерительных средств электриков все еще работает большое количество приборов со стрелочными указателями и шкалой, состоящей из нескольких поддиапазонов.

При пользовании такими конструкциями необходимо внимательно снимать отсчет, а иногда и вводить поправочные коэффициенты.

По величине применяемого напряжения токовые клещи подразделяются на устройства, работающие:

Они отличаются классом защиты применяемой изоляции и требуют разного соблюдения правил безопасности.

Чтобы правильно пользоваться любыми подобными приборами необходимо знать принцип их работы и конструкцию.

Как устроены токовые измерительные клещи

Устройство различных моделей может значительно отличаться в зависимости от сроков их изготовления и сложности внутренней схемы. Но принципы замера и органы управления практически везде идентичны. Поэтому за основу изучения примем модель Fluke 376, которая обладает большими возможностями и, соответственно, имеет увеличенное количество функций и органов управления ими.

Принципы работы, заложенные в конструкцию

В диэлектрическом корпусе любого прибора размещены:

трансформатор тока с (а) разъемным магнитопрводом и системой рычагов его управления, (б) вторичной обмоткой;

измерительная система с информационным табло;

органы управления и переключения режимов работы;

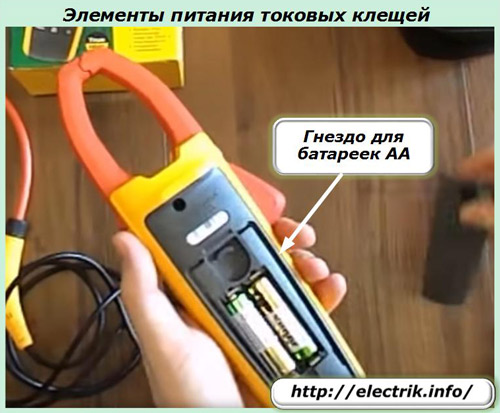

Для питания токовых клещей может использоваться электрическая энергия измеряемой цепи или комплект автономных источников напряжения, например, двух батареек АА.

За основу работы принят обыкновенный трансформатор тока с разъемным магнитопроводом и вторичной обмоткой, витки которой пересекает магнитный поток, наводящий в них вторичный ток. Его величину, а в отдельных конструкциях и направление, определяет измерительная система, отображающая на дисплее конечный результат с учетом коэффициента трансформации в первичных амперах.

Чтобы выполнить замер необходимо проводник с током поместить внутрь магнитопровода. Для этого:

нажатием на клавишу разводят подвижные элементы магнитопровода;

вводят внутрь образовавшегося промежутка провод с током;

отпускают клавишу и отслеживают полное соприкосновение подвижных контактов.

При работе внутри тесных шкафов с большим количеством электрического оборудования иногда бывает сложно продеть наконечник раздвижного магнитопровода через проводник с током. Для упрощения подобной операции на модели Fluke 376 предусмотрен дополнительный измерительный датчик. Он входит в состав комплекта прибора и при необходимости легко подготавливается для проведения замера.

Для безопасного выполнения работ под напряжением клещи комплектуются измерительными концами с изолирующим наконечниками и колпачками. При установке в корпус прибора они утапливаются в его конструкции. В совокупности с хорошо изолированными наконечниками это позволяет снизить возможные ошибки в работе, исключить несанкционированное создание случайных коротких замыканий и получение электрических травм.

Органы управления токовых клещей

Положения кругового переключателя режимов показаны вставками текса на третьей сверху картинке. Их работу дополняют кнопки управления, расположенные на корпусе.

Кнопка ZERO используется для переключения внутри режимов клещей, установленных центральным круглым переключателем, а MIN/MAX — позволяет уточнять предел измерения.

Кнопка INRUSH предназначена для оценки пускового тока. Удобство пользования прибором в условиях затемненного рабочего места значительно обеспечивает встроенная подсветка, которая вводится в работу нажатием на крайнюю правую кнопку внизу с изображением освещения.

Чтобы зафиксировать текущие показания на дисплее у боковой поверхности клещей установлена кнопка HOLD.

У каких-то моделей токовых клещей часть этих функций может отсутствовать или реализовываться другим способами, но общие принципы измерения сохраняются для всех подобных приборов.

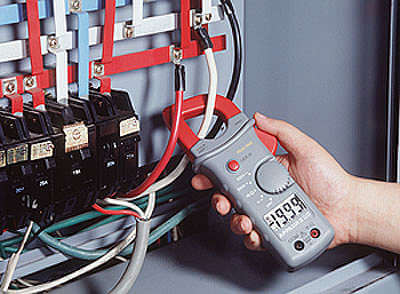

Как выполнять замеры токовыми клещами

Подготовительные операции

Перед каждым измерением необходимо проверять влияние посторонних источников напряжения и создаваемых ими наводок на точность работы прибора.

Мощные асинхронные электродвигатели, силовые трансформаторы и автотрансформаторы, дроссели, сварочные аппараты, импульсные блоки питания при работе могут создавать сильные электромагнитные поля, которые станут индуктировать наведенную ЭДС в магнитопроводе. Чтобы их учесть клещи ставят в положение измерения переменного тока, плотно замыкают раздвижные элементы магнитопровода и контролируют нулевое показание токов на дисплее.

Способы измерения токов

Конструкция измерительного прибора позволяет определить величину тока простыми действиями: установкой переключателей режима в соответствующее положение и вводом проводника в пространство раздвижного магнитопровода. Числовое выражение замеряемой величины автоматически высвечивается на дисплее.

Такая технология применяется на всех клещах без исключения. Но на усовершенствованных устройствах можно пользоваться датчиком IFLex. Он облегчает работу в стесненных условиях.

Подобная операция всегда выполняется для отдельного провода потому, что проходящий от него ток создает в магнитопроовде или датчике IFLex магнитный поток, который и преобразуется клещами в показание отсчета.

Если же внутри магнитопровода окажется помещено два проводника с током, то магнитные потоки от них сложатся и клещи покажут общий результат.

Поскольку при нормальной изоляции отсутствуют утечки, то токи в фазе и нуле будут равны по величине и противоположно направлены, как показано на фотографии стрелками и знаками +I и –I. Каждый из них создаст магнитный поток, которые сложатся и уничтожат действие друг друга. В результате на табло при нормальной изоляции должен отображаться нулевой результат.

Если же клещи показывают в такой ситуации другое значение, то это серьезная причина для поиска неисправности в действующей электропроводке.

Полезные советы для измерения токов

Дополнительный кабель с вилкой и розеткой

Для замера тока потребления электроприбора, например, утюга может возникнуть сложность с разделением цепей на фазу и ноль. В сплошном кабеле сделать это без его вскрытия невозможно. Вопрос можно легко решить подключением нагрузки через переходник с раздельными жилами.

Повышение чувствительности измерения для малых токов

У обычных клещей бывает сложно определить значения маленьких токов из-за низкой очувствленности прибора. Выход из этого положения довольно простой: пропустить проводник с измеряемым током через магнитопровод токовых клещей несколько раз, как показано на фотографии выше. В этом случае суммарный магнитный поток увеличивается пропорционально количеству витков и так же возрастает показание на дисплее.

Остается только величину отсчета разделить на количество витков и получить точное значение даже для маленьких токов.

Следует учитывать, что этот прием подходит только для работы с гибкими, изолированными проводниками.

Способы измерения напряжения

Использование токовых клещей в режиме вольтметра в принципе ничем не отличается от подобных измерений другими приборами.

Съёмные концы проводников устанавливают в гнезда клешей, которые предварительно переведены в режим измерения напряжения переключателями. Вторые концы изолированных проводов прикладывают к потенциальным клеммам и снимают отсчет на дисплее, как показано на фото выше.

Особенности измерения сопротивления, частоты. температуры

В этих режимах клещи работают как обыкновенный мультиметр и для них действуют общие правила измерения. Смотрите подробную инструкцию о том, как правильно пользоваться мультиметром.

Способы измерения мощности потребления

Прямого метода замера и отсчета мощности у токовых клещей нет, но ими можно выполнить эту операцию косвенно. Для этого потребуется описанными выше приемами определить:

рабочее напряжение сети.

Далее их перемножают для получения мощности. Например, у электрического утюга мы измерили ток, равный 9,2 ампера, а напряжение бытовой сети составляет 220 вольт. Перемножаем их и получаем: 9,2х220=2024 ВА.

Можем сделать вывод, что мощность потребления составляет два киловатта.

Проверка отсутствия посторонних потребителей

С помощью токовых клещей можно проверить несанкционированное подключение потребителей к кабелю питания. Для этого достаточно на вводном щите установить клещи в режиме измерения нагрузки и, оставив обычное питание включенным, отключить все светильники и освободить все розетки от приборов, то есть обеспечить холостой ход для вводного кабеля.

Если клещи в этом случае покажут нулевое значение, то несанкционированного подключения и токов утечек нет. В противном случае необходимо внимательно разбираться с причиной образования подобной нагрузки.

Рекомендации по обеспечению безопасности и точности измерений

1. Любой измерительный прибор предназначен для использования при определенных технических условиях и работах с конкретными нагрузками. С этими характеристиками следует ознакомится заранее и соблюдать их при эксплуатации.

Например, для приборов компании Fluke применяется маркировка CAT III 600 V или CAT III 300 V. Она указывает, что электрическая схема прибора выполнена с защитой от кратковременных перенапряжений в измеряемой сети до 600 или 300 вольт соответственно.

Если предел измеряемой величины неизвестен, то на приборе выставляют режим максимальной величины.

2. Рабочая изоляция на раздвижном магнитопроводе и измерительных кончиках предохраняет пользователя от создания несанкционированных коротких замыканий при работе под напряжением. Необходимо следить за ее состоянием. Особенно актуально это положение при замере токов на оголенных, неизолированных проводах.

3. Токовые клещи относятся к средствам измерения. Они должны проходить периодическую метрологическую поверку в электроизмерительной лаборатории и иметь ее штамп на корпусе или свидетельство о поверке, срок действия которых ограничен.

4. Поскольку токовые клещи используются для работ под напряжением, то обязательным условием их безопасной эксплуатации является периодическое испытание слоя изоляции на прочность в электроиспытательной лаборатории с оформлением протокола проверки и проставлением соответствующего штампа.

Без прохождения испытания изоляции и поверки использовать клещи в работе, даже только что приобретенные у производителя, запрещено правилами. Повреждения могут возникнуть при нарушении нормативов хранения или транспортировки. Предпродажная подготовка инструмента в магазине не способна выявить возникшие дефекты.

5. Перед измерениями сопротивлений необходимо убедиться в отсутствии на них потенциалов напряжений. Они могут не только влиять на точность показаний, но и повредить, сжечь чувствительные цепи измерения образованием опасных токов.

6. Работа с токовыми клещами под напряжением относится к разряду опасной для жизни человека. К ней допускается только обученный и подготовленный персонал с группой по электробезопасности не ниже третьей.

Как определить фазу и ноль мультиметром

Допустим, квартира располагает тремя проводами: фаза, нуль, земля.
Ставим мультиметр на диапазон переменного напряжения 750 вольт, начинаем попарно тестировать проводку.
Между фазой и любым другим проводом будет 230 вольт (действующее значение), перемычка земля-нейтраль дает приближено 0.

Два провода несут фазу, нейтраль одна, заземление забыли проложить. Между питающими жилами круглый нуль, при оценке нулевого провода получаем 230 вольт. Ситуация выглядит, будто фазные жилы стали нейтралью и нулем. Напутали при прокладке – что поделаешь? Требуется искать дополнительный источник опоры. Подойдет отвертка-индикатор.
Два провода одной фазы, вторая пара – заземление, нейтраль. Попарно покажут нуль, перекрестно – 230 В. Воспользуйтесь опорным ориентиром.

Токоизмерительные клещи: принцип работы и инструкция по использованию

Как измерить трехфазное напряжение мультиметром

Механизмы с изолированной нейтралью нулевым проводом не пользуются. Внутри нагрузки фаз уравнены, токи утекают через эти же провода, которых в сумме три. Устанете искать нейтраль – линия отсутствует. Три провода фазные, относительно земли покажут напряжение 230 вольт, между собой – 380.
Заземленная нейтраль представляет нулевой провод. Помечается буквой N на коробках. Полезно смотреть принципиальные схемы промышленных приборов, приведенные на корпусе. Поможет понять раскладку.

Как измерять

Если прибор показывает 1, значит, величина тока превышает предел измерения, и нужно поставить переключатель на большее значение. Если показания 0 или близкие к нему, надо перейти на нижнюю шкалу.

Измерение тока мультиметром с клещами, как работает цифровой мультимтер с токоизмерительными клещами

усики клещей выполняют из трансформаторной или заменяющей ее стали и покрывают изоляцией;
роль первичной обмотки трансформатора играет электрический провод, которые охватывают усики клещей. То есть, на первичной обмотке всего один виток;
вторичная обмотка наматывается на эти же клещи, количество витков зависит от того, какие токи предполагается измерять. Обмотка спрятана под изоляцией.

Сделать самому

Метод проверки перекоса фаз

Токоизмерительные клещи: проверка и измерение тока клещами в электрических цепях

Клещи для токоизмерения – это такие специальные устройства, которые повсеместно используются для замеров без потребности цепного разрыва, или же какого-либо дополнительного электрического контакта с ней.

Вместо этого данное приспособление измеряет силу образовавшегося магнитного поля, которое и порождает ток.

Для корректной работы рекомендуется подбирать подходящий тип устройства, проверять их должным способом (о вариантах мы поговорим далее), а также примерно понимать принцип их устройства и работы. Рассмотрим основные нюансы.

Проверка токоизмерительных клещей

Дабы рассматриваемые нами клещи позволяли получать максимально корректный результат, очень важно проводить их соответствующие поверки. Они представляют собой перечни операций, осуществляемых для подтверждения соответствия прибора установленным нормам.

При проведении проверки осуществления определение погрешности, которая в итоге должна быть сравнена с допустимой. Последняя указывается в документации устройства.

Существует несколько типов поверкой токовых клещей, таких как:

Первичные поверки. Они осуществляются несколько раз – в процессе выпуска устройства, при его ввозе в другую страну или же после проведенных ремонтов.
Периодические поверки. Они являются плановыми. Проводятся такие исследования после истечения межповерочного интервала времени.
Внеочередные поверки. Их следует проводить либо же в случае потери документов на устройство, либо же после нарушения целостности прибора вследствие того или иного механического воздействия на него.
Инспекционные поверки. Они осуществляются непосредственно под метрологическим контролем. Для этого должно быть соответствующее решение государственного органа.
Экспертные поверки. Они проводятся только в том случае, если существуют определенные разногласия по поводу получаемых результатов прибора.

Нормы и периодичность испытания приборов:

Напряжение электроустановок, кВ	Испытательное напряжение, кВ	Продолжительность испытания, мин	Переодичность испытания
До 1	2	5	Раз в 24 мес.
От 1 до 10	40	5

Результаты поверки обязательно вносятся в паспорт приборов. Если устройство было признано таким, что непригодно к использованию, должно быть соответствующее извещение об этом.

Типы клещей

Существует несколько типов приборов. Прежде всего их делят по конструкции и напряжению эксплуатации. В этом плане приборы встречаются таких видов:

Одноручные клещи. Они применяются по отношению к цепям, напряжение в которых явно не более чем 1 кВ. Такие приборы имеют вид небольшой по своим габаритам изолированной рукоятки. Для того чтобы осуществить раскрытие магнитопровода, достаточно использовать всего лишь одну руку. С ее помощью нужно выполнить нажатие на соответствующий рычаг.

Двуручные клещи для токоизмерения. Их используют в сетях с напряжением от 2 до 10 кВ. Для того чтобы эксплуатировать такой прибор, понадобится сразу две руки, так как у него производитель предусмотрел две рабочие рукоятки. Длина их изолированных частей при этом весьма значительная – свыше 38 сантиметров.

По своему внешнему виду приборы тоже могут быть разными. На рынке присутствуют такие их модели, как:

Аналоговые клещи. Они оснащены дисплеем со стрелкой, а также соответствующей ему измерительной шкалой. Для того чтобы подобные устройства работали, требуется соответствующий источник питания. Вследствие всех этих особенностей аналоговые приборы до сих пор пользуются спросом. Они быстро способны реагировать на изменения тока, предоставляя данные об этом весьма удобным способом.

Цифровые клещи. Они оборудованы жидкокристаллическим экраном где и отражается определенное значение измеряемого тока. Для работы данного устройства обязательно необходимо использовать дополнительный источник питания.
Клещи высоковольтного типа. Данные приборы отличаются прежде всего своей улучшенной изоляцией. Она позволяет предотвратить воздействие напряжения электроцепи на человека, измеряющего ток.

Дополнительно стоит отметить, что на рынке присутствуют токоизмерительные приборы, оборудованные датчиком Холла. Это уже более усовершенствованный механизм, который дает возможность с высокой точностью проводить замеры постоянной компоненты.

Принцип работы токоизмерительных клещей в электрических цепях

Отличительной особенностью клещей считается то, что в цепях они функционируют таким же образом, как и одновитковые трансформаторы. Первая их обмотка – провод, который потребовалось проанализировать, а вот вторичная обмотка находится на приборе. Именно к ней подключается амперметр, предоставляющий пользователю возможность получения того или иного значения.

Для определения величины измерения в начальной цепочке следует сразу узнать его максимальный уровень во вторичном типе обмотки. При этом принимается во внимание коэффициент трансформирования.

После того, как магнитопровод будет подключен к измеряемой сети, в нем возникает магнитное поле с переменным током. Именно он индуцирует ЭДС во вторичной обмотке. Ток, который появляется в этом месте, меряется корпусным амперметром. Его значение выдается после на экран.

Измерение клещами постоянного и переменного тока

Перед тем, как пользоваться устройством, необходимо убедиться в том, что на прибор не влияют никакие посторонние источники напряжения.

Для измерения тока при помощи клещей нужно:

Постановка ручки переключателя в необходимое положение.
Ввод проводника в пространство магнитопровода.
Считывание результатов из дисплея прибора.

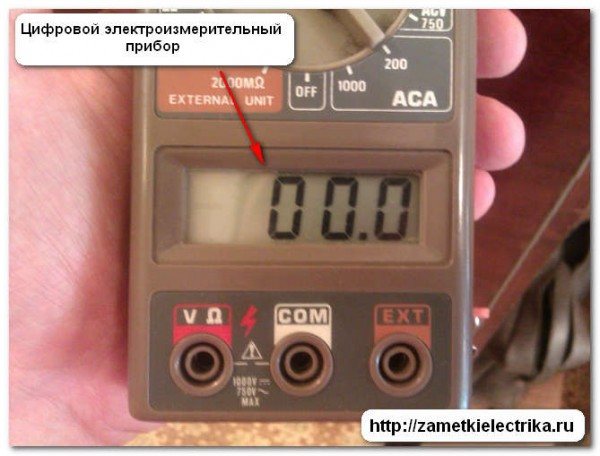

В таких ситуациях прибор должен показать нулевой результат. Если он имеет какое-то значение, можно говорить о серьезных проблемах в сети электричества.

Как пользоваться токоизмерительными клещами

Если вы хотите измерить и узнать значение потребляемой электроэнергии в сетях 220 В (в квартире, доме), то можно рассчитать по формуле:

Вам нужно измерить нагрузку потребляемой электроэнергии вашей квартиры, дома или какого-нибудь электроприбора. Переключатель диапазонов ставим в положение АСА 200. Раскройте клещи и охватите один провод из дух (желательно фазу). Через мгновение прибор покажет какое то значение, например, 8 А.

По формуле вычисляем потребляемую мощность:

P = 8 ⋅ 220 ⋅ 1 = 1760 Вт = 1,76 кВт

Видео о том, как пользоваться токовыми клещами:

Данный прибор– это удобный специализированные устройства, которые позволяют быстро и легко осуществить замеры тока. На большинстве устройств имеется кнопка, которая отвечает за фиксацию полученного результата. Это упрощает работу в стесненных местах, где невозможно постоянно следить за дисплеем прибора.

Как пользоваться токоизмерительными клещами: конструкция, назначение виды

Ремонт или эксплуатация электрического оборудования приводит к необходимости определения силы электрического тока. Для измерения этой величины требуется специальным прибор, который называется амперметром. Чтобы провести соответствующие манипуляции, амперметр следует включить в электрическую цепь последовательно, после чего получить результат. Однако такие действия требуют необходимости разрыва цепи, но на это уходит время, и в большинстве случаев приводит в последующем к снижению качества соединения. Именно поэтому для упрощения этой задачи, были разработаны токоизмерительные клещи. По какому принципу они работают, и как правильно пользоваться, узнаете из материала.

Что называется токоизмерительными клещами

Одним из главных инструментов электрика являются токоизмерительные клещи (их также называют токовыми клещами или токоизмерителями). Это специальный прибор, предназначенный для бесконтактного измерения силы тока в цепи. Внешне такие устройства похожи на мультиметр, но имеется у них одно значительное отличие.

Токоизмерительные клещи менее популярны, чем мультиметры, однако их использование также очень важно. Знать силу тока также необходимо, как и напряжение при выходе из строя электрооборудования. Хотя в конструкции мультиметра также имеется опция измерения силы тока, но провести измерения при помощи токоизмерительных клещей не только проще, но еще и быстрее.

Конструктивные особенности инструмента

Из названия становится понятно о предназначении прибора. Благодаря специфической его конструкции, можно осуществлять измерения силы электрического тока без разрыва цепи. И это огромное преимущество, ведь в таком случае, не требуется останавливать работающее оборудование.

Составными элементами прибора — это такие устройства:

Трансформатор с размыкающимся магнитопроводом, посредством которого и осуществляется измерение силы тока без разрыва цепи.
Пульт управления в виде регулятора. С его помощью устанавливается диапазон измерений. Кроме того, в зависимости от модели токоизмерительных клещей, в них могут присутствовать функции мультиметра.
Дисплей — отображаются результаты измерений.
Гнезда для подключения щупов — присутствуют на многофункциональных моделях клещей. Подключаемые щупы позволяют проводить измерения напряжения, сопротивления и прочих физических величин.

Особое внимание в конструкции токоизмерительных клещей уделяется размыкающемуся трансформатору. Для этого предусмотрена специальная клавиша, которая отводит одну часть магнитопровода для расположения кабеля электрооборудования с целью определения величины силы тока. В обмотке трансформатора формируется ЭДС и ток, величина которого определяется прибором.

Зачем нужно измерять силу тока

Как уже говорилось выше, токоизмерительные клещи менее популярны, чем мультиметры. Связано это не только с их стоимость (стоят они дороже мультиметров), но еще и функционалом. Измерить величину электрического тока можно обычным тестером, но для этого понадобится разорвать цепь, и включить в нее последовательно прибор. Однако такая необходимость в быту возникает крайне редко, поэтому электрические токоизмерительные клещи менее популярны.

Когда же они могут быть полезны? Если вы домашний мастер, и умеете ставить розетки, но не занимаетесь ремонтом электроприборов, то в покупке токоизмерительных клещей нет никакой необходимости. Вам вполне будет достаточно иметь мультиметр.

Востребованными токоизмерительные клещи являются среди электриков. Однако если вы не электрик, то необходимость воспользоваться таким инструментом возникает в следующих случаях:

при ремонте электрооборудования с целью выявления причины выхода из строя;
для определения нагрузки в цепи;
для уточнения мощности оборудования;
контроль домашней сети на предмет подключения к ней стороннего электрооборудования;
для определения утечки тока на корпус прибора, что позволит заблаговременно предотвратить серьезные последствия;
при изготовлении приборов;
для расчета потребления электроэнергии — узнать суммарную нагрузку по квартире или дому;

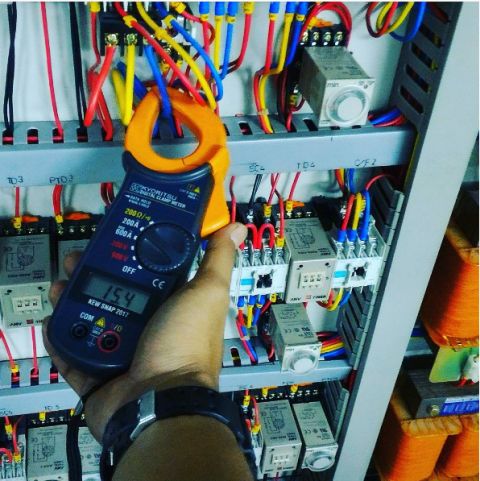

Если возникла необходимость измерить значение электрического тока, тогда вы всегда можете воспользоваться мультиметром. В приборе имеется соответствующая опция. Если же измерять силу тока приходится часто, регулярно или от случая к случаю, то рекомендуется приобрести токоизмерительные клещи. О том, как выбрать инструмент, а также научится им пользоваться, вы узнаете из этого материала.

Принцип функционирования устройства

Главная особенность токоизмерительных клещей в наличии специального зажима, который расположен в верхней части. Именно этот зажим и позволяет осуществлять измерения силы тока бесконтактным путем. Кстати такой способ является не только быстрым, но еще и безопасным, так как электрику не нужно прикасаться к проводам.

Чтобы понимать принцип работы электроизмерительных клещей, необходимы начальные познания электротехники. Если же таковые отсутствуют, тогда рассмотрим подробно, как происходит измерение силы тока, и насколько эффективен такой инструмент для реализации соответствующей задачи.

Когда в сеть включается любой бытовой прибор или электроинструмент, по проводнику протекает электрический ток. Об этом знают практически все из уроков физики в школе.
При прохождении тока, вокруг проводника создается электромагнитное поле. Это поле невидимое, а его сила напрямую зависит от величины тока.
На основании этих сведений был создан прибор — токоизмерительные клещи, которые фиксируют уровень магнитного поля, тем самым определяя величину силы тока.

Что же представляют собой токоизмерительные клещи внутри? Понять это можно с помощью следующего эскиза.

На фото изображен размыкаемый магнитный провод, состоящий из стальных пластин, которые в приборе закрыты пластиковой оболочкой. На магнитопроводе присутствует обмотка, концы которой соединены с модулем управления прибора. Если говорить проще, то к обмотке подключен амперметр, который фиксирует величину тока в проводнике. Теперь подробнее о принципе работы прибора:

При размещении проводника внутри магнитопровода, происходит создание электродвижущей силы.
От ЭДС на вторичной обмотке наводится ток, который фиксируется прибором.
Величина этого тока незначительная, поэтому показания пересчитываются микропроцессором прибора.
Для пересчета используется коэффициент трансформации, значение которого уже задано, и зависит от количества витков.

В итоге мы получаем величину силы тока, значение которой максимально близко к реальному значению. Величина погрешности зависит от модели токоизмерительных клещей, но стоит отметить, что все приборы подобного рода имеют отклонения.

Если на приборе отсутствует соответствующая надпись DCA, значит, он не предназначен для работы с постоянным током. Этот момент следует обязательно учитывать, когда выбирается такой инструмент для работы.

Разновидности токовых клещей: определяемся что лучше

Токоизмерительные клещи выпускаются разных видов. Наиболее популярными являются цифровые модели, но встречаются также стрелочные устройства. Какие особенности имеют эти инструменты, выясним далее.

Стрелочные — их еще называют аналоговыми, так как в качестве отображающего дисплея используется стрелочный указатель. В конструкции стрелочных токоизмерителей применяется одновитковый трансформатор, к выводам которого подключен амперметр. Модели такого плана сейчас практически не встречаются в продаже, так как это устаревшие модификации. Достоинством таких устройств является возможность наглядного контроля измерительного процесса. Высокая чувствительность стрелочного указателя к механическим колебаниям приводит к искажению результатов, поэтому для предотвращения получения неверных значений, необходимо жестко зафиксировать прибор. Недостатком аналоговых приборов является необходимость пересчета получаемых результатов, умножив их на коэффициент преобразования.
Цифровые — они отличаются от стрелочных не только наличием ЖК-дисплея, но еще и отсутствием необходимости проведения перерасчетов. На дисплее отображаются уже готовые результаты. Большинство моделей имеют встроенную функцию отображения не только силы тока, но и мощности. В приборе заложен алгоритм закона Ома, по которому осуществляется автоматический расчет.
Высоковольтные — классические измерительные клещи предназначены для измерения силы тока в цепях с напряжением до 1000 Вольт. Однако специалисты используют также приборы для работы в сетях с напряжением выше 1000В. Такие клещи называются высоковольтными, и отличаются они от стандартных тем, что состоят из удлиненных рукояток с улучшенной изоляцией. Такая конструкция исключает необходимость приближения оператора к высоковольтным проводам. К тому же такие устройства предназначены для работы только в цепях с переменным напряжением.

Нужно отметить, что высоковольтные приборы классифицируют на виды по количеству рукояток. Они бывают:

одноручные — имеют одну хорошо заизолированную рукоятку с рычагом для раскрытия магнитопровода (предназначены для работы с электроустановками напряжением до 1 кВ), а их основное преимущество — возможность пользоваться одной рукой;
двуручные — обычно такие установки позволяют работать в сетях с напряжением от 2 до 10 кВ. Размер изолированной части составляет 38 см, а рукоятки — 13 см. Пользоваться ими необходимо двумя руками.

Разновидности электроизмерительных клещей

Стоит понимать, что клещи можно использовать не только для снятия показаний силы тока. В зависимости от конструкции, они классифицируются на такие виды:

Фазометр — прибор, предназначенный для измерения угла сдвига фаз. Используется инструмент электриками, при помощи которого удается определить коэффициент мощности. Устройства бывают цифрового и электродинамического типа.
Ваттметры — предназначены для определения показаний мощности: активной и реактивной. Причем использовать их можно для работы не только в одно, но и в трехфазных цепях.
Амперметр-вольтметры — приборы, позволяющие измерять не только ток бесконтактным методом, но и напряжение.
Мегаомметры — служат для определения величины сопротивления провода на участке цепи или для проверки изоляции.

Использование тех или иных измерительных инструментов зависит от поставленных задач. Однако применение клещей позволяет произвести измерительные работы быстро, безопасно и с высокой точностью.

Принцип работы токоизмерительных клещей для постоянного тока

Как уже упоминалось, токовые клещи могут измерять не только переменный ток, но и постоянный. Такой способностью обладают далеко не все модели приборов, поэтому при их выборе важно обратить на это внимание. В токовых клещах для измерения постоянного тока принцип работы основан на эффекте Холла. Для этого в конструкции магнитопровода используется датчик Холла (или несколько датчиков). Принцип работы в этом случае выглядит следующим образом:

Датчик Холла представляет собой тонкую пластинку из полупроводникового материала, которая располагается перпендикулярно движению магнитного поля в проводнике.
На пластинку подается ток, что приводит к ее отклонению в поперечном направлении (за счет действия силы Лоренца).
При этом на концах пластины создается ЭДС, которая называется напряжением Холла.
Величина напряжения на пластинке соответствует значению тока в проводнике.

Схема работы токоизмерительных клещей с датчиком Холла представлена ниже.

Такая конструкция позволяет использовать инструмент не только для работы с постоянным током, но и переменным. К тому же, измеряемые значения получаются более точными, чем при работе с устройствами, не имеющие встроенного датчика Холла.

О недостатках и преимуществах: что нужно знать каждому мастеру

Как и любой вид инструмента, токоизмерительные клещи имеют определенные преимущества и недостатки. К достоинствам измерительных электроприборов принадлежат:

Сила тока измеряется без необходимости разрыва цепи. Это одно из главных преимуществ, за счет которого приборы получили широкую популярность. Отсутствие необходимости разрыва цепи не только положительно влияет на скорость проведения работ, но и на безопасность.
Измерения проводятся не только быстро, о чем уже упоминалось выше, но еще и точно, что связано с автоматическим перерасчетом.
Компактность — устройства имеют легкий вес и малые габариты, поэтому не возникает трудностей с их хранением, транспортировкой и использованием.
Простота эксплуатации. Приборы просты в применении, но для этого необходимо знать некоторые особенности, о которых можете узнать, прочитав материал до конца.
Наличие дополнительного функционала, что расширяет не только возможности инструмента, но и область использования.
Возможность зафиксировать результат, если измерения проводятся в труднодоступных местах.

Некоторые модели имеют также подсветку дисплея, что исключает вероятность получения неправильных значений. Работают цифровые токоизмерительные клещи от батарейки, и это является первым и основным недостатком. При ее разряде, прибор является бесполезным. К дополнительным недостаткам измерительного инструмента относятся:

показания прибора напрямую зависят от его положения;
получение неточных значений, что опять-таки зависит от модели приборов;
прямая зависимость получения результатов зависит от правильности эксплуатации инструмента.

Недостатки на фоне большого количества преимуществ, практически незаметны. Чтобы показания были точными, необходимо научиться пользоваться токоизмерительными клещами. Как это сделать, рассмотрим в следующем разделе.

Токоизмерительные клещи: как пользоваться

Если умеете пользоваться мультиметром, то, казалось бы, что может быть трудного при работе с токовыми клещами. Однако некоторые сложности все-таки есть, как оказывается. И если вы один из тех, кто только что купил клещи, и при попытке воспользоваться ими, получаете нулевое значение на экране, тогда присоединяйтесь к инструкции, которая поможет вам правильно научиться пользоваться инструментом. Для начала рассмотрим некоторые особенности, от которых зависит правильность эксплуатации:

Если внутри магнитопровода расположить несколько проводников трехфазной цепи, то прибор выдаст суммарное значение силы тока.
Измерять силу тока в однофазной цепи необходимо для одного провода. Если разместить внутри сразу несколько проводов (фазный и нулевой), то значение на дисплее будет нулевым. Наверняка вы с этим уже сталкивались, когда пытались проверить силу тока в проводе от электрочайника или других бытовых устройств.
Если разместить внутри магнитопровода сразу три провода трехфазной цепи, то результат также будет нулевым.

Выяснив особенности применения токоизмерительных клещей, можно прибегнуть к их эксплуатации. Делается это следующим способом:

Внутри кольца магнитопровода располагается один из проводов, запитывающий электрооборудование. Очень важно, чтобы внутри был расположен именно один провод однофазной цепи, так как в противном случае измерения провести не получится.
Замкнуть кольцо магнитопровода.
Установить поворотный указатель на приборе в положение ACA или DCA, что зависит от типа цепи. На какое значение нужно устанавливать указатель? В этом вопросе начинающие мастера часто путаются. Итак, на приборе обычно имеется несколько значений тока для измерений. Это может быть величина до 20А, 200А или 1000А. Чтобы узнать, на какое значение нужно установить указатель, оцениваем мощность оборудования, ток которого необходимо узнать. Если это чайник на 2 кВт, тогда следует 2000 Вт/ 220В, и получим значение 9А. Это означает, что на приборе можно установить значение измерений в диапазоне до 20А, и получить тем самым максимально-правильный результат. Чтобы не проводить расчетов, устанавливаем указатель на максимальное значение, и измеряем. На основании получаемых результатов переводим регулятор на меньший диапазон.

Чтобы не возникало никаких трудностей, научимся пользоваться токоизмерительными клещами на примере.

В качестве электрооборудования используем водонагреватель/бойлер на 50 л.
Бойлер имеет параметр мощности в 1,5 кВт. Это значение нам необходимо для проверки правильности измерений и погрешности прибора.
Чтобы узнать силу тока, которую потребляет водонагреватель, нужно расположить провода питания в токоизмерительных клещах. Для этого снимаем защитную крышку с автоматического выключателя, и получаем доступ к необходимому проводу.
Синий провод проходит через автоматический выключатель, а черный используем для проверки величины силы тока. Выставляем на приборе соответствующий диапазон измерений (в конкретном случае используем клещи модели Clamp Meter 266) до 200А.
Далее помещаем проводник внутри магнитопровода прибора.
И включаем водонагреватель в сеть. Снимаем полученные значения.
Это значение силы тока, который потребляет однофазный бойлер мощностью 1,5 кВт. Запоминаем его при помощи клавиши Data Hold.
Теперь, чтобы не забыть это значение, его можно записать на бумагу.

Вот такими простыми действиями получилось вычислить величину силы тока, которую потребляет бойлер. Убеждаемся в том, что эти значения правильные. Для этого мощность бойлера 1500 Ватт нужно разделить на напряжение сети 220 Вольт. Получаем значение 6,8 Ампер. Незначительная погрешность в десятых долях Ампер — это перепады напряжения. Чтобы получить более точные результаты, следует еще измерить напряжение в цепи при включенном бойлере.

Вот таким вот способом можно определить величину силы тока для любого бытового электроприбора или строительного инструмента. При эксплуатации токоизмерительных клещей важно учитывать следующие особенности:

Чтобы получить максимально-точные показания, необходимо размещать провод внутри клещей так, чтобы он касался к магнитопроводу.
Если мощность оборудования, которого измеряется ток, очень низкая, тогда следует сделать несколько витков провода вокруг магнитопровода прибора. Полученный результат следует разделить на количество витков, чтобы в итоге узнать правильную величину тока.

Ниже на видео представлена простейшая видеоинструкция, как научиться пользоваться токовыми клещами.

Стоит также отметить, что чем меньше величина силы тока в проводнике, тем выше степень погрешности. Если при измерении на дисплее прибора отображается значение «1», то это говорит о том, что сила тока в проводнике выше, чем установленный на инструменте диапазон. Для этого необходимо перевести переключатель на следующую границу измерения.

Как правильно выбрать токоизмерительные клещи и что для этого необходимо знать

Современный рынок электроинструментов предлагает большое количество разнообразных моделей. Нужно отметить один очень важный фактор — большинство моделей токоизмерительных клещей выпускается в Китае. Многие не приемлют такую продукцию, но по качеству она не уступает аналогам из Европы, поэтому можете смело покупать измерительный инструмент китайского производства, который в дополнение ко всему имеет доступную цену.

Чтобы выбрать подходящий инструмент, нужно обратить внимание на следующие моменты:

Покупать дорогой прибор не следует, если в этом отсутствует такая необходимость. Дорогие модели далеко не всегда используют электрики, а для бытового применения такие инструменты не нужны и подавно.
Понимать, что токоизмерительные клещи позволяют измерять силу тока. В материале описано, в каких случаях нужно знать этот параметр. Если нет особой необходимости измерять силу тока, тогда следует рассмотреть мультиметры.
Наличие полезных опций в приборе. К таковым функциям относится возможность фиксации значений, измерение других физических величин, подсветка и т.п.
Качество материала, из которого сделан прибор. Пластик не должен быть дешевым, и если это так, тогда лучше отказаться от покупки такого инструмента.

Производители мало что говорят для покупателя, поэтому если затрудняетесь самостоятельно выбрать токоизмерительные клещи, тогда обратитесь за помощью к опытному электрику. В этом случае вероятность приобрести некачественный инструмент сводится к нулю.

Ремонт и настройка токоизмерительных клещей

Прежде всего, нужно отметить, что возможность починить токоизмерительные клещи имеется в случае не только наличия необходимых навыков работы с паяльником, но и познаний в электронике. Выйти из строя измерительный инструмент может по различным причинам:

падение с высоты и прочие механические повреждения;
неправильное включение прибора в цепь при измерении соответствующих величин, например, переключатель выставляется в режим измерения тока, а щупы подводятся к розетке для измерения разности потенциалов (напряжения);
окисление батарейки, которая заливает плату, выводя из строя детали.

Ремонт токоизмерительных клещей зависит от характера неисправности. Если из строя вышел конденсатор или резистор, то их можно заменить, используя паяльник или фен. Определить неисправный элемент можно визуально или путем проверки мультиметром. Если же из строя выходит микроконтроллер, то ремонтировать прибор не имеет смысла. В этом случае будет проще купить новые токоизмерительные клещи.

Относительно токоизмерительных клещей нужно отметить, что к каждой модели прилагается инструкция и соответствующее техническое описание. Между строк должны указываться значения погрешности. Их необходимо учитывать, чтобы получить точные показания. Иногда величина погрешности может быть больше, что также допустимо. В таком случае необходимо самостоятельно отрегулировать прибор, для этого на плате имеются соответствующие регуляторы. Ниже на фото показано, как они выглядят.

Ниже на видео подробный рассказ о том, нужно ли покупать токоизмерительные клещи, или можно обойтись мультиметром.

Подводя итог, нужно отметить, что научиться пользоваться токоизмерительными клещами не трудно, но при работе с инструментом обязательно соблюдайте технику безопасности. Хотя прибор исключает необходимость его включения в цепь, но в ходе измерений не исключена вероятность обрыва проводника, к которому можно коснуться рукой. Если работаете в сетях с высоким напряжением более 220В, то обязательно рекомендуется пользоваться диэлектрическими перчатками.
