Как подключить aux вместо кассеты

Как сделать аукс на кассетной магнитоле

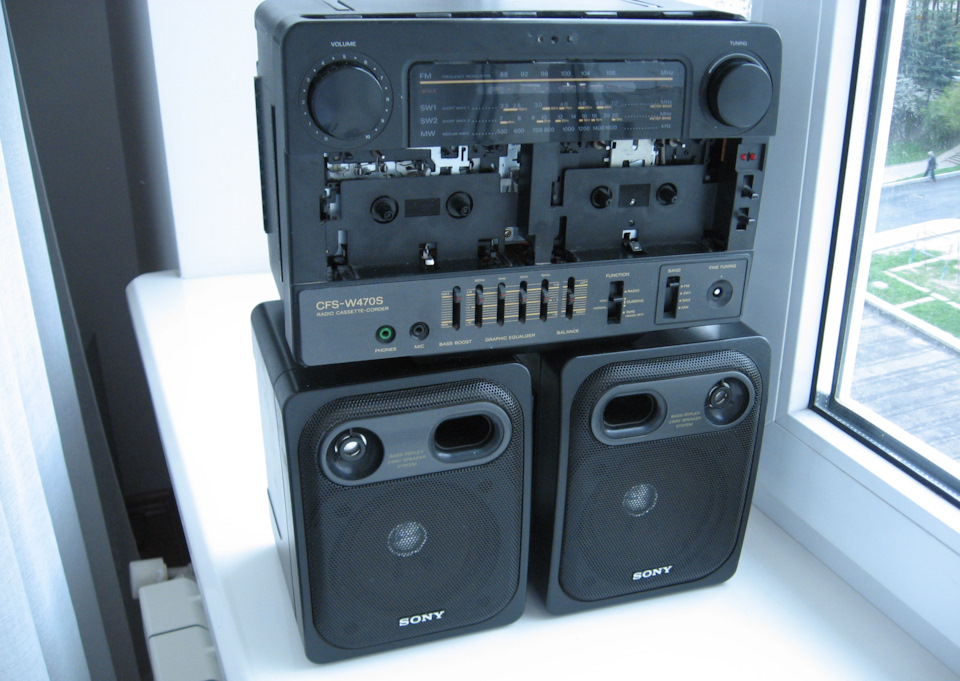

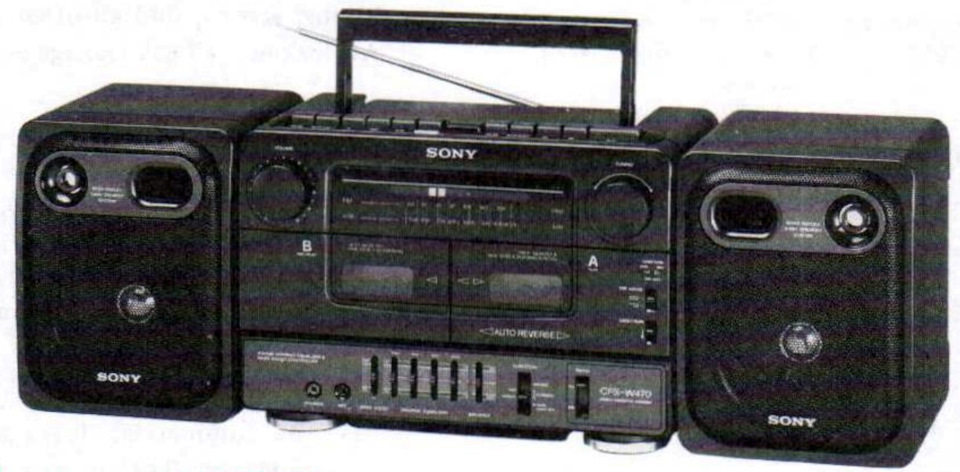

Идея сделать аудиовход в магнитофоне пришла ко мне случайно. Так как основная акустика и телевизор стоят в другой комнате, мы с женой иногда смотрим фильмы на ноутбуке в спальне, перед сном. Но в некоторых фильмах громкости ноута не хватает для озвучки. Ну и качество, конечно, совсем печальное.

Сначала я хотел приобрести какой-нибудь старый советский динамик, типа 4а-28, установить его в коробку и подключить какой-нибудь простенький усилитель с ali, например, ТА2024. Но цены на 4а-28 в последнее время стали слишком большими, а усилитель нужно было ждать, кроме того, приобрести блок питания.

Я понимал, что суперзвука не получить, но он всё равно должен быть лучше, чем маленький динамик в ноуте.

Так как я достаточно далёк от схемотехники, с трудом отличаю резистор от конденсатора и прочих теристоров, а паять научился относительно недавно, то начал искать информацию на просторах интернета, нашёл мануал к магнитоле и её схему, а потом начал советоваться в радиолюбительских группах.

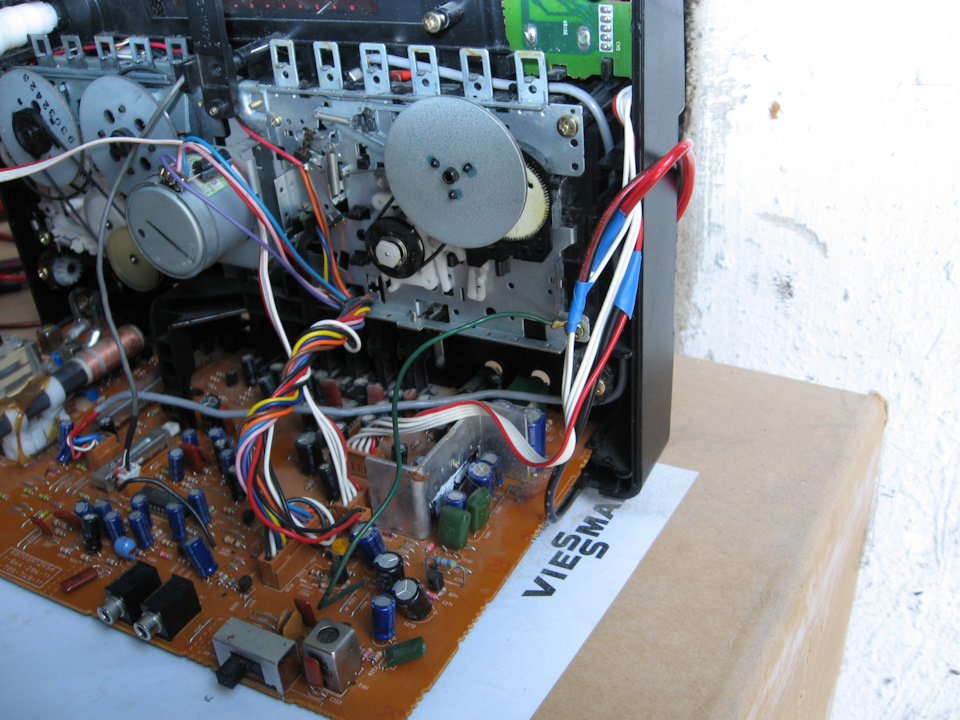

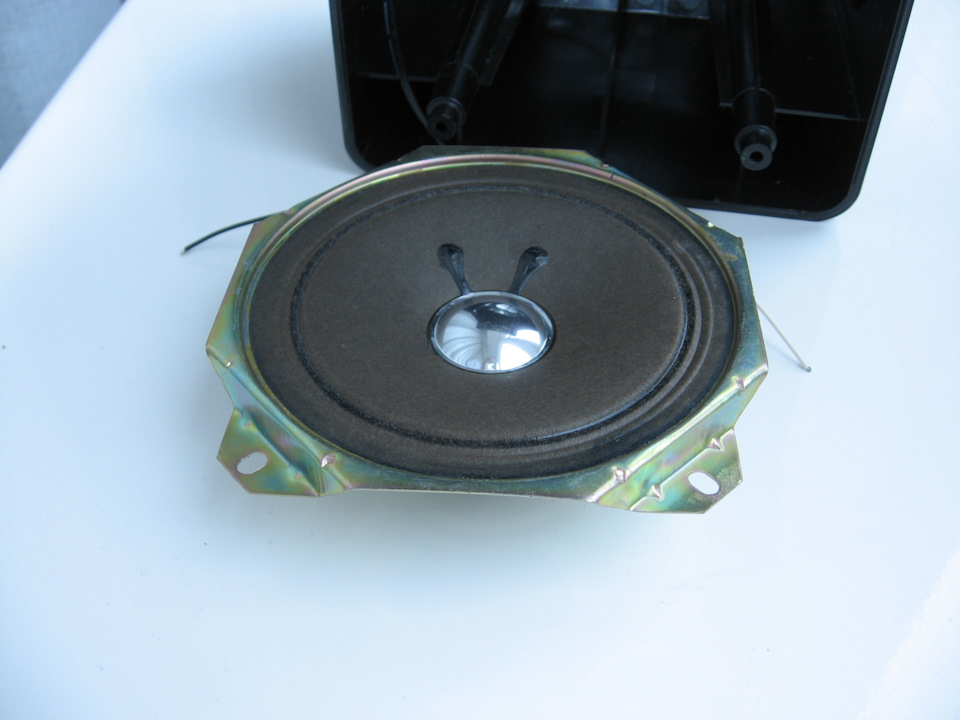

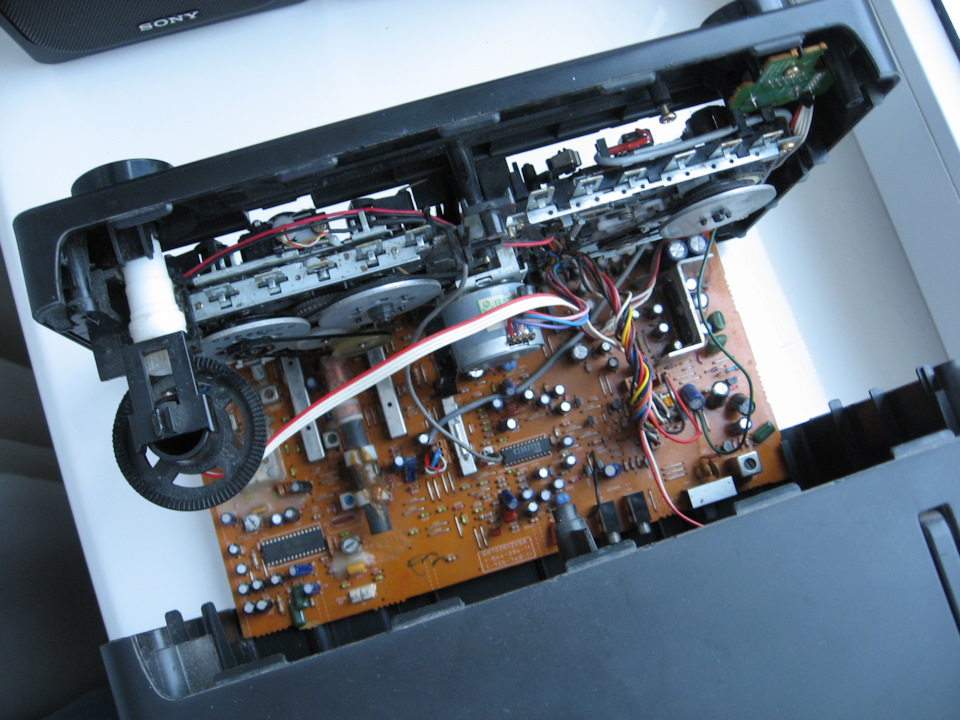

Потом разобрал магнитолу. Внутри она оказалась очень простенькой. Динамики маленькие, с лёгким бумажным диффузором. Пищалки — пьезо. Корпуса — фазоинверторные, из тонкой пластмассы, хотя и с рёбрами жёсткости. Правда, это им не очень помогло. На некоторых треках пластик резонирует, издавая противный дребезг. В общем, нужно будет проклеить их виброй.

Читайте также:

Как установить магнитолу 1 din

Из информации по подключению, которую удалось нарыть, встретил 4 варианта:

1. Первый вариант отбросил сразу. Во-первых: провода, идущие от магнитной головки, слишком тонкие, чтобы в них врезаться. Во-вторых: пишут, что при таком способе подключения будет много лишних шумов.

В общем, несмотря на подробные объяснения, я не смог воспользоваться этими советами 🙂 Схема магнитолы есть, мне показали уже, где искать на ней место подключения. Но, хоть убейте, не могу на реальной плате найти это место…

3. Чтобы подключиться по третьему способу, надо поискать микросхему усилителя на плате. Это можно сделать по названию микросхемы, потом посмотреть даташит в интернете, чтобы знать, какие ножки отвечают за вход.

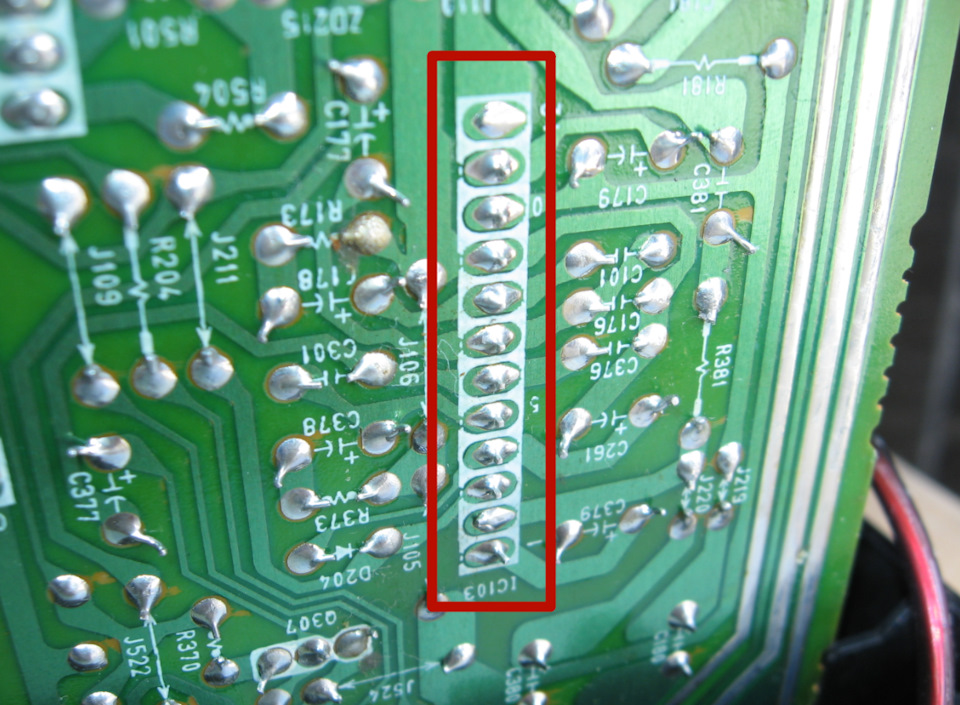

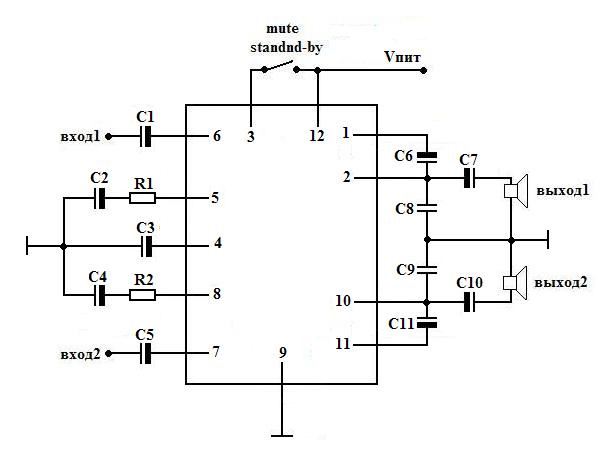

В моей магнитоле можно увидеть интегральную микросхему с радиатором. На ней с трудом можно разобрать надпись KIA6282K. По этому названию можно найти даташит и узнать, к чему можно подключаться. Люди, посоветовавшие этот способ, говорили, что подключиться к микросхеме можно напрямую, на оба канала, шумов быть не должно, так как в схеме фильтры стоят, но при этом не будет возможности управлять эквалайзером и балансом. Что, в принципе, мне и не нужно.

Читайте также:

Как снять головное устройство шкода октавия а7

С этой микросхемой все просто: 2 провода — это левый и правый канал и 3 общий, а питание, фильтры и вольтдобавка уже есть в самой схеме. Не подключался я по этому способу только потому, что паяльник у меня огромный. А подпаяться к маленьким контактам у меня бы не получилось.

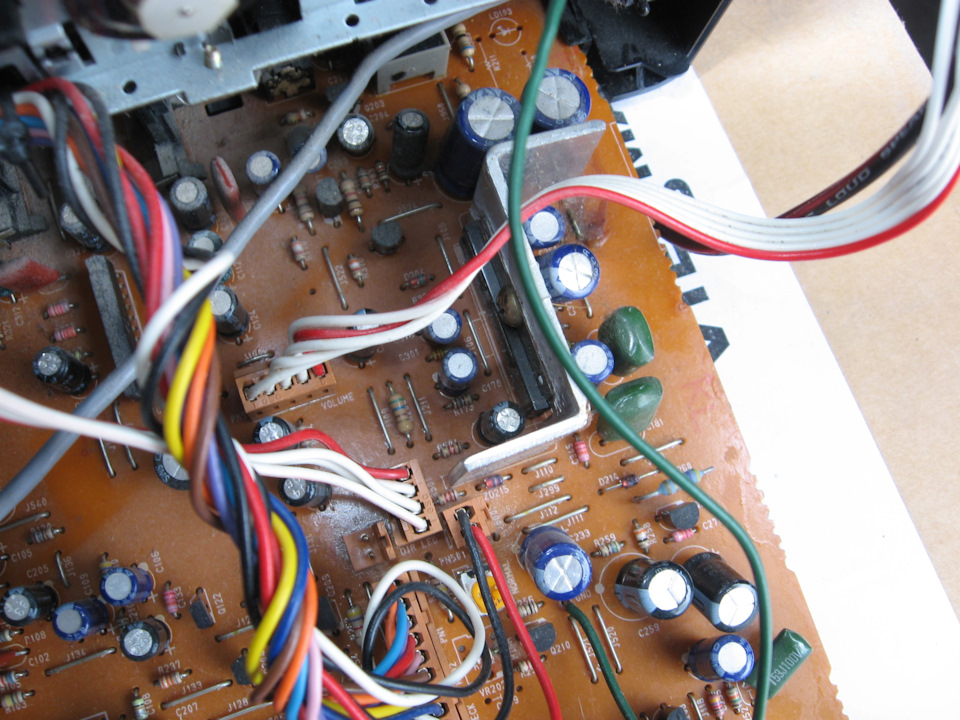

Паять я ничего не стал. Просто врезался в провода, подключив к ним свой провод, который заканчивался мини-джеком 3,5. Не обошлось и без классики жанра — синей изоленты 😉

В общем, цели я добился. Звук достаточно хороший и сравнительно громкий. Значительно лучше, чем было, когда я слушал кассеты. Конечно, НЧ не хватает, но средние и высокие частоты — очень даже ничего. Копеечные бумажные динамики на удивление хорошо воспроизводят вокал, гитару, саксофон. Осталось только собрать магнитолу 🙂

Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

Для чего нужен AUX выходЧто понадобиться для модернизации магнитолыКак припаять AUX к магнитолеДемонтаж магнитолы и ее разборкаДиагностика платыПроцесс пайкиМожно ли подключить флешку через AUX

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Читайте также:

Как подключить регистратор в гранте

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого — красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android — Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

Подденьте декоративную планку с правого торца, после чего снимите ее.Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.Снимите разъем с кнопки включения обогрева заднего стекла.Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.Чтобы доступ был свободным, поднимите ручник.Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.Отключите разъем от пепельницы и уберите панель.Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).

Читайте также:

Как подключить камеру заднего вида к компьютеру через usb

На этом демонтаж закончен.

Снимите пару кронштейнов (на левом будет написана буква L, а на правом — R). При их снятии вам может понадобится ключ под размер болтов.Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.Под панелью будет находится прокладка для изоляции, ее нужно убрать.Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель. На этом процесс демонтажа и разборки закончен.

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

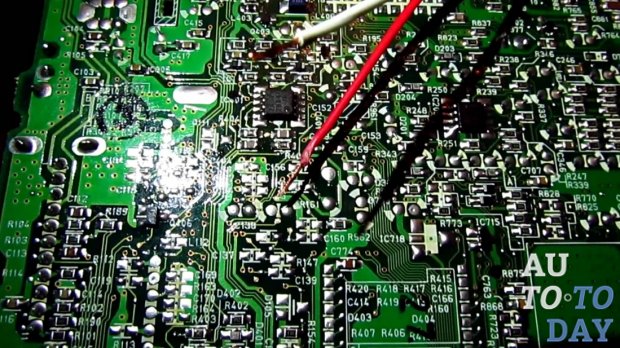

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).Первый провод нужно припаять к GND (земля).Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).После припайки запишите какой провод к какому каналу присоединен.Наденьте на провода термоусадку. Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Знаете ли вы? Если у вас есть планшет Google Nexus 7, то вы сами можете сделать себе в машину и бортовой компьютер, и автомагнитолу. В Сети есть видео установки этого планшета в Dodge RAM. С помощью такого планшета вы сможете и проигрывать музыку, и ехать по навигатору, и даже подключаться к интернету, но только в случае наличия смартфона для раздачи. Если включить Bluetooth-адаптер, то планшет будет выполнять роль бортового компьютера.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Последние посетители 0 пользователей онлайн

Топ авторов темы

MariX 31 постов

kuzia13 9 постов

Ernest 14 постов

Изображения в теме

Это в 10 раз лучше, чем намеряли прежде. Так что все гут. Еще можно задрать ток покоя до 250-300 мА и посмотреть, как зависят искажения. Должны упасть.

а у меня же совсем не работает. Может действительно в том резисторе дело, надо за подстроечным сходить будет.

@avi50 @VPisarev Спасибо за советы. Попробую как предлагает @avi50. Я новичок в этом деле и генератора сигналов у меня нет. Попробую что поймает при подсоединении конденсаторов к катушкам. В случае чего отпаяю обратно и буду слушать 40- ковку SSB. 2-рой гетеродин на 467 и 463 Кгц есть.

Я в подобный регулятор ставил фабричный вольтметр переменного тока (головка магнитоэлектрической системы с диодным мостиком). С пересчётом и перерисовкой шкалы не заморачивался, показания в целом совпадали с двумя разными цифровыми тестерами. Да и, в практическом плане, знать истинное, «правильное» значение напряжения обычно не важно, достаточно относительных «попугаев».

Есть небольшой такой кругляш. Для микрофонного ТЛЗ как раз должно хватить. Ни разу ещё не собирал её. По идее, для МЛ-19 нормальный должен выйти вариант. Хотя павука для него нет, покупать придётся( Жаль алюминиевые коробочки Гаинта подорожали(

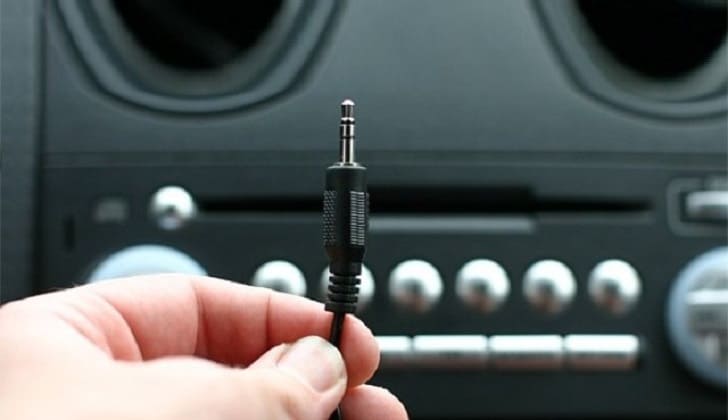

Зная, что такое AUX в автомагнитоле, водители смогут расширить функциональные возможности системы. Обозначение располагается на проигрывателе или на приборной панели. Аббревиатура AUX — это такое обозначение разъема в магнитоле, что позволяет подключить другие источники звука.

Для чего нужен этот выход

Линейный выход Аукс в магнитоле необходим для подключения к проигрывателю смартфона, планшета или mp3 плеера. При этом звук будет передаваться через автомобильные динамики.

В работающем состоянии на выход подается сигнал с амплитудой в диапазоне 0,5-1 В.

Также действует усилитель, передающий звук на динамики.

AUX OUT — разъем, предназначенный для выхода звука. Поэтому в него вставляют провод для вывода музыки. Для этого подойдут динамики. Незнающие автомобилисты сталкиваются с проблемами вывода звука в магнитоле и не догадываются, что такое Аукс. Поэтому при возникновении проблем с громкостью или неработающим проигрывателем меняют его, однако дело может заключаться в неправильности подключения устройства.

Как пользоваться

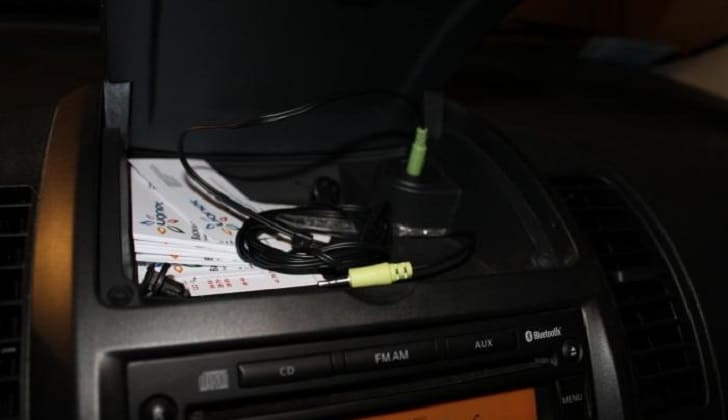

При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.

Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.

Как включить AUX

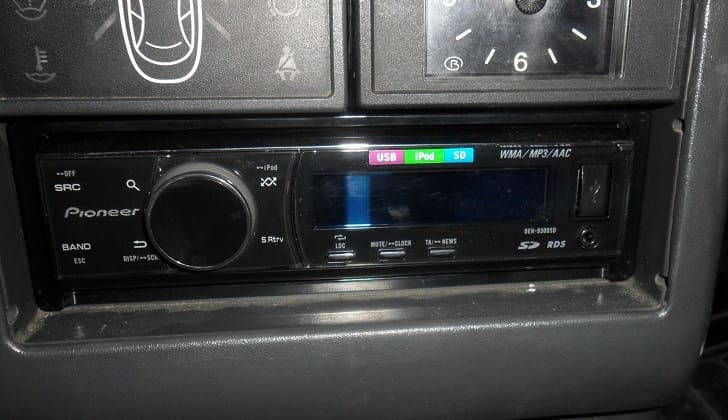

Если AUX в автомагнитолу был встроен изначально, то в системе потребуется его разблокировать. Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы. В меню следует прокрутить правой ручкой управления, чтобы переключить Аукс. На дисплее автомагнитолы может отображаться AUX ON/OFF, что означает, включен или выключен вход.

После того как на дисплее магнитолы будет написано, что Аукс включен, то следует нажать на кнопку MENU. Это поможет выйти из системы и сохранить настройку. Затем можно производить подключение AUX-провода к магнитоле.

Блютуз адаптер

Беспроводная передача сигнала. Провода в салоне мешают водителю и смотрятся некрасиво.
Качественный звуковой кодек. Воспроизведение звуковых дорожек происходит без заедания, выводится чистый сигнал.
Удобно и просто в использовании. Подключение адаптера проводится напрямую к AUX и подключается к автомагнитоле без дополнительных действий и манипуляций; для включения следует нажать на кнопку.
Вывод звука с нескольких девайсов. Адаптер предусматривает подключение 2-3 внешних устройств.
Bluetooth прост в управлении. Переключать музыку или настроить громкость можно при помощи голоса или дистанционного пульта; при необходимости используют кнопки на корпусе устройства.

Адаптер, подключаемый через AUX в проигрыватель в авто стоит в пределах 500 руб. К незначительным недостаткам относят то, что устройство требуется подзаряжать.

Кабель

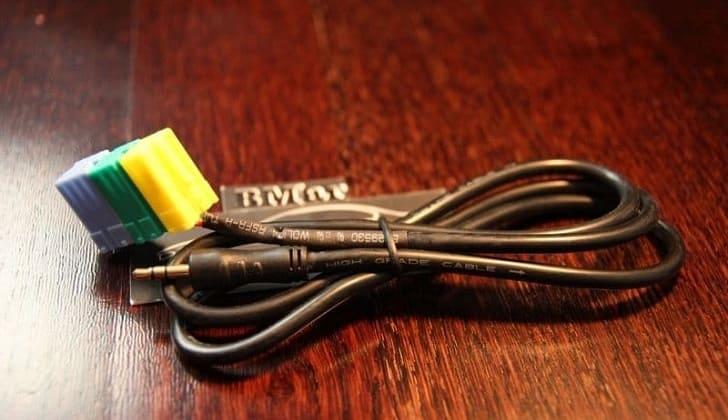

Кроме адаптера есть специальный AUX-кабель для автомагнитолы, который продается в магазине техники для машин. Его можно найти в разделе аксессуаров. Иногда переходник уже имеется в заводской комплектации.

Как сделать AUX

Если на проигрывателе в машине нет линейного входа, то полезно знать, как вывести музыку с девайсов. Для этого потребуется сделать штекер в магнитоле своими руками. Владельцы авто начинают думать, как сделать AUX-вход, если его нет, и начинают закупать необходимые инструменты. Для начала потребуется приобрести провод и штекер. Их необязательно покупать в магазине, т.к. разъем можно снять со старых наушников. Чтобы после подключения не было проблем, провод нужно взять без повреждений.

Разъем jack в наушниках делится на 3 части. При этом самый большой цветной проводок у основания относится к общему звуку. Чтобы припаять части потребуется использовать паяльник. Дополнительно необходимо взять припой и мультиметр.

На магнитоле CD

Проигрыватель для дисков оснащен AUX-входом. Некоторые производители не выводят его на приборную панель и не знают, как слушать музыку с МП3 плеера. Поэтому владелец авто должен сделать это самостоятельно. Чтобы впаять Аукс в проигрыватель, потребуется запастись такими инструментами и расходными материалами, как:

средняя крестовая отвертка;
нож;
набор штатных ключей, чтобы извлечь магнитолу;
перемычка от HDD накопителя компьютера;
провод от наушников;
разъем jack 3,5 мм;
изолента;
USB-кабель.

Чтобы сделать AUX в магнитоле, потребуется снять декоративные пластины — для этого можно воспользоваться ножом и аккуратно поддеть их. После берут среднюю крестовую отвертку и выкручивают 2 самореза, держащие решетку. Когда это выполнено, сетка отойдет, и ее легко можно снять. Процедура помогает открыть доступ к магнитоле с приводом CD; сделать AUX-вход можно при помощи штатных ключей. Это необходимо для извлечения проигрывателя из ниши.

После изъятия автомагнитолы следует изучить заднюю стенку корпуса и найти разъем белого цвета.

Вместо этого выхода будет располагаться Аукс-вход. После нахождения разъема в него следует подключить USB-провод и перемычку от HDD-накопителя. Затем необходимо замкнуть контакты. Чтобы поставить перемычку правильно, потребуется разделить верхнюю часть на четные контакты, а нижнюю — на нечетные. Для создания Аукс-входа следует перемкнуть 11 и 13 нижние контакты, если считать с левой стороны.

Затем к входу подсоединяются USB-провод, состоящий из следующих элементов:

кабель для левого канала;
провод правого канала;
экранировка.

Для правого канала используется 5 контакт, а для левого — 3. Оба провода соединяют с двухжильным кабелем и изолируют соединение изолентой. Кабель и перемычка вставляются в разъем проигрывателя в авто. Процедура создания закончена, а AUX выводят не из магнитолы, а в пепельницу. Провод с USB-разъемом можно подсоединять к плееру или другим устройствам. Самостоятельное впаивание разъема делает возможным использовать не только юсб-кабель, вместо него можно применять другие переходники для подключения внешних устройств.

На штатной магнитоле

Впайка AUX-адаптера для штатной магнитолы — непростой процесс. При этом проигрыватель снимают из-за того, что не всегда имеется вход на панели. Кроме основных инструментов, чтобы сделать разъем, потребуется подготовить 3 изолированных кабеля. Сечение каждого из них должно быть по 0,5 см, а длина- по 30 см. Дополнительно понадобится термоусадка.

Чтобы вывести Аукс на штатной магнитол, нужно снять декоративные планки при помощи ножа. Похожую процедуру делают с панелью возле рычага для переключения передач. Затем ее снимают вручную, после чего открывается доступ к 2 саморезам. Для этого используют крестовую отвертку. Установка AUX в штатные магнитолы проводится со снятием устройства из ниши.

Чтобы ничего не повредить, при изъятии проигрывателя требуется отключить сзади все провода.

Затем необходимо взять крестовую отвертку и выкрутить все болты, которые держат крышку автомагнитолы. Теперь устройство можно изъять из корпуса. Чтобы установить AUX в штатную магнитолу, необходимо на плате найти 3 следующие точки:

К обозначенным точкам-контактам необходимо припаять 3 провода. После этого все кабели собирают и используют термоусадку, чтобы конструкция была безопасной. Процедура впаивания АУХ проведена, и остается собрать проигрыватель.

Все детали устанавливаются в обратной последовательности. Полученный трехжильный провод подводят к штатной магнитоле и выводят в бардачок или салон автомобиля, после чего остается только подключить jack 3,5 мм. Для этого используют паяльник. После окончания процедуры можно подсоединять другие устройства для прослушивания музыки на динамиках авто.

На кассетном проигрывателе

Если в автомобиле устаревший проигрыватель, а владельцу хочется подключить AUX-вход для прослушивания музыки с внешнего устройства, то потребуется сделать гнездо своими руками. Набор инструментов не отличается от других способов установки. Процесс начинается с выкручивания болтов, удерживающих проигрыватель в нише. Затем проигрыватель извлекают и откручивают саморезы с крышки автомагнитолы. После этого становится доступным лентопротяжный механизм кассетного магнитофона.

Устройство крепится на специальные защелки металлической отделки. Подключение AUX-входа в старую магнитолу делается как с извлечением механизма, так с оставлением конструкции на месте. Это зависит, будет ли устройство мешать добираться до регулятора громкости. Затем из проигрывателя извлекают трехконтактный регулятор звука. К нему требуется припаять 3 провода:

общий;
для левого канала;
для правого стереоканала.

Чтобы изолировать эти места, необходимо поместить провода в термоусадку. Затем магнитофон собирают и устанавливают в нишу. Теперь следует присоединить AUX в кассетную магнитолу и вывести в бардачок. Для этого припаивается разъем 3,5 мм. В кассетной магнитоле после этого нельзя будет вставлять для прослушивания кассеты, т.к. оно будет использовано для провода входа AUX.

Проблемы, и как их решить

После впаивания или на штатной магнитоле у владельцев авто возникают проблемы с передачей звука.

При этом отмечают, что громкость тихая, или проигрыватель совсем не работает.

Играет тихо

Если звук через Аукс в устройство поступает слабо, то это может быть связано с повреждением провода. Чтобы устранить проблему, необходимо проверить кабель подключения. Для этого используют мультиметр.

Если прибор не показывает проблем, то стоит увеличить громкость на подключенном устройстве.

Не работает

Владельцы авто отмечают, что проигрыватель не издает звука. Если не работает AUX, то это может быть связано с тем, что в магнитоле выключен разъем. Иначе провод был бы подключен к Аукс OUT.

Чтобы решить эти проблемы, следует зайти в меню устройства и проверить, разблокирован вход или нет. Иногда проблема возникает в гнезде — для этого потребуется извлечь магнитолу и проверить соединение контактов.

У вас имеется старая кассетная автомагнитола, которая не имеет входа AUX? проблему довольно легко можно решить. Не смотря на то, что старые, кассетные автомагнитолы уже давно не в моде, они довольно активно применяются сельским населением, где магнитола только предназначена для прослушивания радиовещания, поэтому особо

качественный и громкий звук не нужен.

Иногда хорошая аудиосистема дороже самого автомобиля, следовательно смысл установки качественной системы отпадает, но хочется помимо старых изношенных кассет прослушивать современную музыку, к тому же достать ленточные кассеты сегодня почти не реально.

AUX – поможет подключить к автомагнитоле любые плееры, мобильные телефоны и другие источники звука, которые имеют линейный выход. Для начала нужно разобрать автомагнитолу. Внутри мы можем увидеть основную плату и громадный механизм для чтения кассет.

На передней панели имеется регулятор громкости, который в свою очередь имеет 3 вывода, расположенных на одной линии. Нам необходимо к крайним выводам припаять провода, длина каждого провода примерно 20-25см.

Провод желательно взять экранированный, во избежания помех, но сами магнитолы не обеспечивают качественного звучания, поэтому можно обойтись кусками многожильного изолированного провода, диаметр не особо критичен, подойдут провода 0,2-0,8мм, больше попросту нет смысла.

После того, как провода запаяны, их концы нужно вынуть из под корпуса. Вынуть провода можно из любого отверстия на корпусе магнитолы.

Дальше кончики проводов очищаются от изоляции и подключаются к источнику звука, будь это плеер, планшетный компьютер или мобильный телефон. Как говориться – все просто, как апельсин! на этом все друзья мои – до новых встреч.

Апгрейд кассетной магнитолы

Довольно часто автолюбители со стажем не спешат расставаться со старыми кассетными магнитолами. С одной стороны, старая автомобильная магнитола имеет устаревший дизайн лицевой панели, малую мощность, а также примитивный набор настроек звукового эквалайзера, а с другой стороны — мы имеем вполне работоспособное устройство, которое верой и правдой проработало в автомобиле не один год, имеющее интуитивно понятный интерфейс, изобилующий привычными настройками. Многие водители также сохраняют старые автомагнитолы из сентиментальных соображений. Так или иначе, если вы решили сохранить старую магнитолу, вам придётся производить расширение и обновление аппаратных возможностей этого устройства. В рамках этой статьи будут рассмотрены основные способы расширения функциональных возможностей кассетных автомагнитол.

Подключаем цифровой источник

Плёночные кассеты, равно как и лазерные диски, уходят в прошлое. Самый простой и удобной альтернативой становится USB накопитель или мобильный телефон, подключённый к магнитоле через порт AUX-IN. В новомодных магнитолах, к счастью, имеется и AUX-IN, и USB порт, который предназначен для флеш- накопителей информации. Но что же делать владельцам устаревших магнитол, где нет ни того, ни другого? Выход представляется одновременно простым, но гениальным: владельцам магнитол, где есть кассетный лоток, можно подключить переходник, создающий полноценный AUX-IN из магнитной головки кассетного приёмника. Этот переходник называется Car Cassette Tape Adapter Transmitter for MP3. Он визуально напоминает точнейший аналог плёночной кассеты, габариты которой 100,5 мм × 63,8 мм × 12,0 мм.

Если у вашей магнитолы либо просто-напросто нет кассетного лотка, либо он неисправен, то подключить альтернативный источник сигнала всё-таки можно: достаточно купить FM-трансмиттер. Для полноценной работы fm-трансмиттера достаточно, чтобы у вашей магнитолы был работоспособный fm радиомодуль, а также имелся свободный порт, который в штатном режиме используется для питания прикуривателя.

Как подключить смартфон, планшет или ноутбук к старой магнитоле

Телефон, смартфон, планшет, ноутбук и другие современные устройства, оснащённые Bluetooth адаптерами, могут быть использованы в качестве источника звукового сигнала для абсолютно любой старой магнитолы. Помочь справиться с поставленной задачей поможет устройство Wireless Bluetooth Music Receiver.

Просто подключаем его к AUX-IN вашей старой магнитолы и наслаждаемся музыкой, переданной с любого мобильного телефона, планшета, ноутбука или другого подобного мобильного устройства.

Главное, чтобы у старой магнитолы имелся так называемый дополнительный стереофонический аудиовход усилителя мощности звуковой частоты. Если же его нет, то не стоит расстраиваться, ведь всегда можно использовать переходники, адаптеры, и FM-модуляторы, способные имитировать полноценный AUX-IN. Те автомобилисты, кто умеет работать на паяльной станции, а также читать принципиальные электрические схемы, документации микросхем, смогут просто подпаять самодельный AUX-вход.

Как припаять самодельный AUX-in на кассетную магнитолу

Во-первых, нужно понимать, что любая модернизация внутренней электронной начинки магнитолы производится на ваш страх и риск.

Во-вторых, необходимо осознавать, что данную процедуру по впайке самодельного AUX-входа можно выполнять только при наличии специального оборудования и хотя бы минимальных знаний теории электроники.

Первым делом необходимо извлечь магнитолу из стандартного отсека и отсоединить все провода. Учтите, что разбирать и вносить правки в конструкцию магнитолы необходимо не «на коленке», а в нормальных условиях домашней мастерской. Сняв крышку, скрывающую всю электронику, мы увидим кассетный блок. Самая первая модернизация заключается в избавлении от шума и помех электромагнитного характера, которые создаёт электромотор лентопротяжного механизма. Для этого нужно лишь отпаять плюсовой провод и заизолировать его. Вырывать этот провод не желательно, ведь существует вероятность, что в будущем найдётся мастер, который захочет воссоздать магнитолу в неизменном виде.

Определяем места, куда будем подпаивать AUX-in

Первым делом, необходимо визуально осмотреть провода, которые идут от головки звукоснимателя. Первая микросхема, к которой ведут эти провода, является предварительным усилителем. Сюда подпаивать AUX-IN не стоит. Нас интересует, куда идёт усиленный сигнал с предусилителя. А идёт он на компаратор- микросхему, которая производит переключения между радио и кассетным блоком. Либо путём логичных рассуждений и умозаключений, либо через Datasheet микросхемы предварительного усиления, находим выход предусилителя. Проследив дорожки, соединяющие компаратор сигнала с выходом предварительного усилителя, делаем вывод о том, где располагается левый и правый канал. Если дотронуться отвёрткой до пяточков левого или правого канала при включённой пустой аудиокассете, то будет слышен характерный треск. Остаётся лишь припаять аудиокабель к правому и левому AUX-IN, а также к общему проводу, которым является корпус магнитолы.

Что делать, если подпаять самодельный AUX-in не удалось

В случае неудачи с подпайкой самодельного входа можно посоветовать использовать готовое устройство — Car Cassette Tape Adapter Transmitter for MP3. Безусловно, стоимость его будет в несколько раз выше, чем обычный кусок аудиокабеля с 3.5 jack-коннектором на конце, но в таком случае мы исключим любые ошибки радиомонтажа, которые сможет допустить неопытный мастер.

Как подключить aux вместо кассеты

Подключаем цифровой источник

Как подключить смартфон, планшет или ноутбук к старой магнитоле

Как припаять самодельный AUX-in на кассетную магнитолу

Определяем места, куда будем подпаивать AUX-in

Что делать, если подпаять самодельный AUX-in не удалось

Адаптер кассетный для автомагнитолы: как подключить

«Классический» кассетный адаптер

Кассетные адаптеры на автомагнитолу

Вставить адаптер в кассетную деку;
Подключить штекер mini jack5” в разъём портативного устройства воспроизводящего музыкальный файл.

Главное не забыть, перед использованием адаптера, прочистить магнитную головку автомагнитолы от грязи и пыли, которая успела скопиться за время её простоя. Преимуществом данного способа является небольшая цена адаптера и относительно неплохое качество звука (при наличии качественной акустики). В качестве же недостатка можно упомянуть слышимые на небольшой громкости шумы изношенного лентопротяжного механизма, которые можно устранить своими руками, для чего необходимо всего лишь отпаять провод, питающий электрический двигатель лентопротяга.

Кассетный адаптер-плеер

Этот девайс работает по тому же принципу что и предыдущий, только в отличие от него, помимо воспроизведения MP3 файлов с периферийных устройств, он способен считывать музыкальные файлы с карт памяти стандарта SD.

Плеер-адаптер на автомагнитолы

Помимо стандартного прослушивания, вместо кассет вы сможете использовать данный адаптер в качестве МР3 плеера выполненного в оригинальном дизайне, чем несказанно удивите и обрадуете своих пассажиров.

Как установить адаптер на автомагнитолы

Самодельный адаптер для «кассетника»

Так как основные модели кассетных адаптеров мы с вами рассмотрели, далее я предлагаю вам самим «сколхозить» кассетный адаптер для автомагнитолы. Не, ну мало ли какая ситуация в жизни, а магазина с девайсами поблизости нетути)))

Способ первый

Итак, для того, чтобы своими руками сделать из подручных средств самодельный адаптер нам понадобятся:

Старая кассета;
Провод небольшого сечения (подойдёт от старых наушников);
Паяльник;
Резиновое колечко;
Провод с разъёмом mini jack5”.

Берём кассету, разбираем её и вынимаем из корпуса все детали, кроме колёсиков лентопротяжного механизма.

Инструкция «как установить адаптер для автомагнитолы»

Так как некоторым моделям автомагнитол для работы требуется синхронное вращение колёсиков лентопротяжного механизма, мы одеваем на них подходящее по размеру резиновое колечко, а для съёма звука магнитной головкой автомагнитолы наматываем в кассете одножильный провод в количестве 10…15 витков (см. фото).

Кассетные адаптеры для автомагнитол, видео инструкция

Далее, соединяем центральную жилу приготовленного кабеля с одним из концов самодельной намотанной магнитной катушки, а второй конец припаиваем к одному из каналов через резистор имеющий сопротивление в 20…50 Ом.

Схема адаптеры на автомагнитолу

Вот и весь фокус! Собираем кассету, вставляем её в деку магнитофона и подключаем источник звука!

Способ второй

Для воплощения инженерной мысли выложенной в данном способе нам так же понадобятся:

Старая кассета;
Провод с разъёмом mini jack5”;
Звукосъёмная головка от старого кассетного магнитофона/плеера;
Паяльник.

Наша задача припаять к старой магнитной головке провода идущие от наушников (там и там их три штуки: один общий и два на правый и левый каналы).

Самодельный кассетный адаптер для автомагнитолы

Далее разбираем кассету, вытаскиваем из неё всю «начинку» (рёбра удаляем тоже, так как они мешают установки головки), на предполагаемое место монтируемой головки в одну из половинок кассеты наносим небольшой слой клея «Момент», «укладываем» туда припаянную головку и «втыкаем всё это дело» в кассетную автомагнитолу с заранее снятой крышкой…

Как установить адаптер для автомагнитолы

Способ третий

Разбираем адаптер и удаляем из него всё лишнее, кроме магнитной головки (кстати, можно обойтись и без кассетного адаптера соорудив его самому как в вышеописанном способе);

Bluetooth адаптер на автомагнитолы

Разбираем Bluetooth-наушники, оставив у себя лишь управляющую плату (с процессором и антенной) а так же аккумуляторную батарею;

Нужные компоненты Bluetooth-наушников

Упаковываем «потроха» Bluetooth-наушников в корпус кассеты, при этом выпиливаем его часть для вывода USB-разъёма для подзарядки аккумуляторной батареи;

USB-разъём в корпусе кассеты

Припаиваем выход наушников к выводам магнитной головки.

Bluetooth адаптеры на автомагнитолу

Ну, вот и подошла к концу инструкция о том, как своими руками сделать самодельные кассетные адаптеры для автомагнитол. Далее вам остаётся лишь вставить кассету в магнитолу и начинать приобщаться к высоким технологиям, о которых ваша автомагнитола на момент выпуска и мечтать не могла)))

AUX вместо кассетника

Сегодня наконец-то закончил переделку кассетного магнитофона Kenwood KRC-194. В общем-то, схемы будут такие же для KRC-17, KRC-27, KRC-266, KRC-294, KRC-2904.

Идея в голове гуляла давно, но не было повода для реализации. И вот один товарищ AEduardovich (хороший парень, жалко наркоман) приобрёл себе автомобиль, в котором собственно тот самый майфон и стоял (а теперь он там надоолго).

Суть не в этом. У человека был аппарат и желание слушать музыку, а у меня была идея и желание её реализовать.

Теперь о самой реализации. До сих пор ничего подобного не делал (запайка шунта на пионере не в счёт). Нашёл в интернетах схему, немного покурил её, почитал, что писали люди, которые занимались подобным. Итак, какие подводные камни, а так же нюансы, которые стоит учитывать, если вы решили провернуть нечто подобное:

1. Впаиваться необходимо ПОСЛЕ предусилителя кассетного сигнала 2. Тот самый предусилитель лучше убирать из схемы, ибо может поджечь источник сигнала. 3. Если решили всё таки впаиваться вместо кассетника (а не в радио, как делают некоторые), то следует придумать, как заставить магнитофон думать (пардон за повтор), что в нём имеется кассета и можно активировать сей вход.

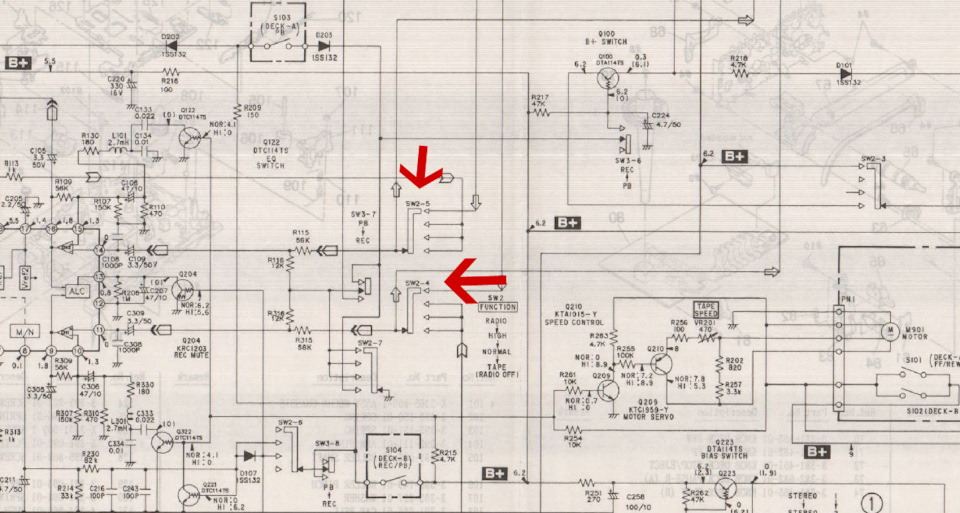

Теперь нужно было решить, куда впаиваться. После изучения схемы, было решено подпаиваться непосредственно к микросхеме-селектору… Ну, не считая конденсаторов.

Можно было впаяться и после них, но гараздо удобнее было впаиваться до. Там как раз очень удобная площадка для пайки.

Землю присобачиваем куда душе угодно. Я её засадил на корпус.

Следующий пункт — заставить думать магнитайфун, что в нём есть кассета (иначе бы он попросту ругался, что НЕТ ТАРЕ и не включал бы данный вход). Чтобы понять, как заставить его так думать, нужно взять заранее демонтированную кассетную деку, и при помощи тестера прозвонить контакты на фишке и понять, что же всё таки замыкается (и размыкается) при вставлении/выставлении кассеты. Ну или взглянуть на данную схему и всё понять с рисунка:

Было решено пойти первым путём, ибо наверняка. Прозвонка показала, что когда кассета вставлена, замыкаются контакты 5 и 6, а когда её там нет — 1 и 2. Великолепно. Из основной печатки кентвуда как раз выходит шлейф, таким образом, обрываем 1 и 2 провода и попросту перемыкаем их. При желании, можно взять 9-контактный джек-вход и вывести данные контакты на него, в этом случае магнитола будет автоматически включать кассетный вход, если будет подключено AUX устройство, и так же автоматически переключаться на радио в обратном случае. Но в текущей реализации данная фича не возжелалась.

Ну собственно и всё) остаётся заизолировать торчащие контакты, хоть как-то закрепить всё хамутами/залить термоклеем, чтоб оно там не болталось (были только первые, так что ими всё и захрепили), и вывести провод. Тут опять таки 2 варианта: можно проделать в корпусе дырочку, провести кабель сзади и вывести где-нибудь в подлокотнике/бордачке/багажнике/вжопубегемоту, короче, куда душа пожелает, либо же по варваски вытащить его из отверстия, куда раньше вставлялись кассеты (угадайте, откуда ныне торчит провод?).

Как бы то ни было удивительно, но проделанные работы оказались успешными, всё заработало с первого включения. Мафон сам по себе стал намного легче (быстрее машина конечно от этого не поехала, но всё равно приятно), появился более-менее качественный звук.

Фотографий к сожалению нет, да и врядли в них есть смысл.

В итоге каждый получил своё. Аркадий — музыку, а я бесценный опыт.

Собственно, нахрена мне подобный опыт нужен? Опишу возможные сферы применения:

Адаптер кассетный для автомагнитолы: как подключить

«Классический» кассетный адаптер

Кассетные адаптеры на автомагнитолу

Вставить адаптер в кассетную деку;
Подключить штекер mini jack5” в разъём портативного устройства воспроизводящего музыкальный файл.

Кассетный адаптер-плеер

Плеер-адаптер на автомагнитолы

Как установить адаптер на автомагнитолы

Самодельный адаптер для «кассетника»

Способ первый

Итак, для того, чтобы своими руками сделать из подручных средств самодельный адаптер нам понадобятся:

Старая кассета;
Провод небольшого сечения (подойдёт от старых наушников);
Паяльник;
Резиновое колечко;
Провод с разъёмом mini jack5”.

Берём кассету, разбираем её и вынимаем из корпуса все детали, кроме колёсиков лентопротяжного механизма.

Инструкция «как установить адаптер для автомагнитолы»

Кассетные адаптеры для автомагнитол, видео инструкция

Схема адаптеры на автомагнитолу

Вот и весь фокус! Собираем кассету, вставляем её в деку магнитофона и подключаем источник звука!

Способ второй

Для воплощения инженерной мысли выложенной в данном способе нам так же понадобятся:

Старая кассета;
Провод с разъёмом mini jack5”;
Звукосъёмная головка от старого кассетного магнитофона/плеера;
Паяльник.

Самодельный кассетный адаптер для автомагнитолы

Как установить адаптер для автомагнитолы

Способ третий

Разбираем адаптер и удаляем из него всё лишнее, кроме магнитной головки (кстати, можно обойтись и без кассетного адаптера соорудив его самому как в вышеописанном способе);

Bluetooth адаптер на автомагнитолы

Разбираем Bluetooth-наушники, оставив у себя лишь управляющую плату (с процессором и антенной) а так же аккумуляторную батарею;

Нужные компоненты Bluetooth-наушников

Упаковываем «потроха» Bluetooth-наушников в корпус кассеты, при этом выпиливаем его часть для вывода USB-разъёма для подзарядки аккумуляторной батареи;

USB-разъём в корпусе кассеты

Припаиваем выход наушников к выводам магнитной головки.

Bluetooth адаптеры на автомагнитолу

Как подключить aux вместо кассеты

Как сделать аукс на кассетной магнитоле

Последние посетители 0 пользователей онлайн

Топ авторов темы

Популярные посты

dimon3191

MariX

Изображения в теме

Для чего нужен этот выход

Как пользоваться

Как включить AUX

Блютуз адаптер

Кабель

Как сделать AUX

На магнитоле CD

На штатной магнитоле

На кассетном проигрывателе

Проблемы, и как их решить

Играет тихо

Не работает

Апгрейд кассетной магнитолы

Подключаем цифровой источник

Как подключить смартфон, планшет или ноутбук к старой магнитоле

Как припаять самодельный AUX-in на кассетную магнитолу

Определяем места, куда будем подпаивать AUX-in

Что делать, если подпаять самодельный AUX-in не удалось

Как подключить aux вместо кассеты

Подключаем цифровой источник

Как подключить смартфон, планшет или ноутбук к старой магнитоле

Как припаять самодельный AUX-in на кассетную магнитолу

Определяем места, куда будем подпаивать AUX-in

Что делать, если подпаять самодельный AUX-in не удалось

Адаптер кассетный для автомагнитолы: как подключить

«Классический» кассетный адаптер

Кассетный адаптер-плеер

Самодельный адаптер для «кассетника»

Способ первый

Способ второй

Способ третий

AUX вместо кассетника

Адаптер кассетный для автомагнитолы: как подключить

«Классический» кассетный адаптер

Кассетный адаптер-плеер

Самодельный адаптер для «кассетника»

Способ первый

Способ второй

Способ третий
