Что такое vtr на японской магнитоле

Что такое vtr на магнитоле

Вот как башка выглядит сзади, с описанием всех разьемов:

1. Радио — с этим все просто, идем в автомагазин покупает FM-конвертер (150р) или преобразователь диапазона частот, штекер антены вытаскиваем из магнитолы и вставляем его в преобразователь, а штекер преобразователя в магнитолу, красный провод это питание крепим его к красному толстому проводу который выходит из разьема питания магнитолы. Вот и все радио появилось.))

и я отказался от его применения..

Описание: Данный переходник предназначен для подключения различных источников видеосигнала к видеосистемам, которые установлены в автомобилях TOYOTA как правило, после 2000 года выпуска. Этот переходник при подключении к видеосистемам автомобилей TOYOTA производит активацию режима «VTR» — режим работы со внешними источниками видео, аудиосигналов. Основное отличие от AV-кабеля для TOYOTA — пользователь сам определяет длину соединительного AV-кабеля, соединяющего источник видеосигнала и монитор и, как правило, идущий в комплекте с DVD.

Но не хватало видео))) и пульта. Начал усиленно искать источник который бы меня устроил по звучанию, цене и размерам.. а что мы имеем в продаже автомольньх dvd-плеер всего 2 варианта: Prology DVD-350U (3500р) и Mystery MDV-604RFU (3600р)

Описание: плеер WD TV с поддержкой видео высокой чёткости — Full HD до 1080p. Он подключается к телевизору или к домашнему кинотеатру и воспроизводит цифровые фильмы, музыку и фотографии с портативных накопителей WD My Passport и других запоминающих устройств с интерфейсом USB. подробный обзор ТУТ.

Звук подключил через линейный шумоподавилель Mystery MAD-GL (220р.), так как при увеличении оборотов появляелся свист в колонках..

Впечатления: показывает фильмы, играет музыка, картинки и фотки тоже показывает.. У него 2 USB выхода.. Приятный интерфеис, кстати русский. Но пришлось прошить ему последнюю прошивку, так как в ней был крупный шрифт.

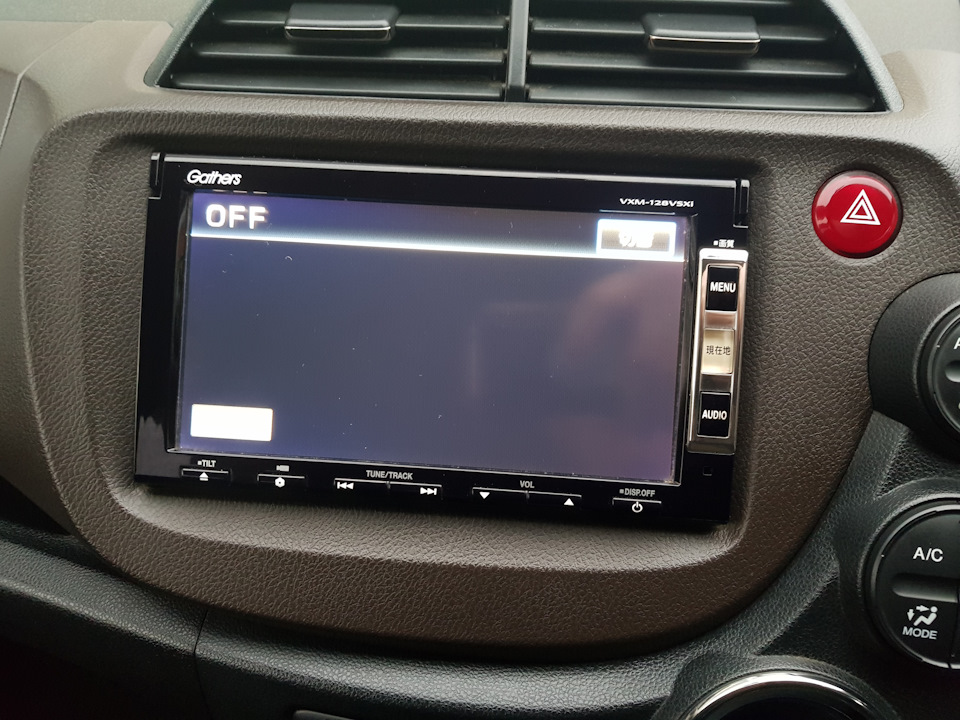

Доброго времени суток. Имеем штатную магнитолу Gathers vxm-128vsxi:

Читайте также:

Как установить магнитолу 1 din

имеем тв тюнер с четырьмя антеннами. Задача подружить. Итак, подключаем выход VTR. Для этого самое простое нужно две фишки с блока питания персонального ПК.

Правда чуток нужно подрезать канцелярским ножом, как именно думаю писать не надо, любое разумное существо само поймет. Так же три тюльпана, или 3,5 джек если нам нужно подключать только телефон. Нам необходим серый восьмипиновый разъем на задней панели магнитолы. Вот этот:

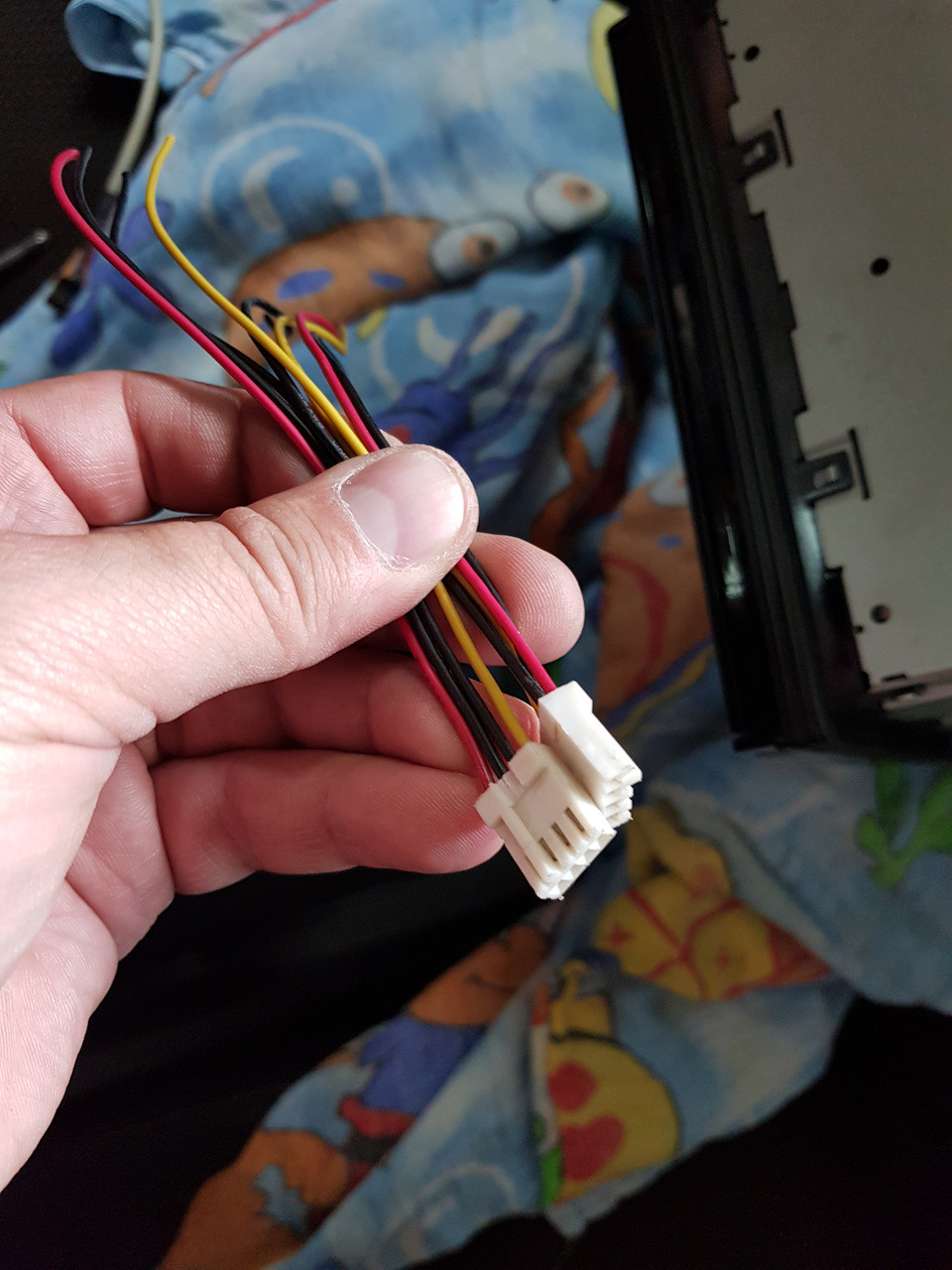

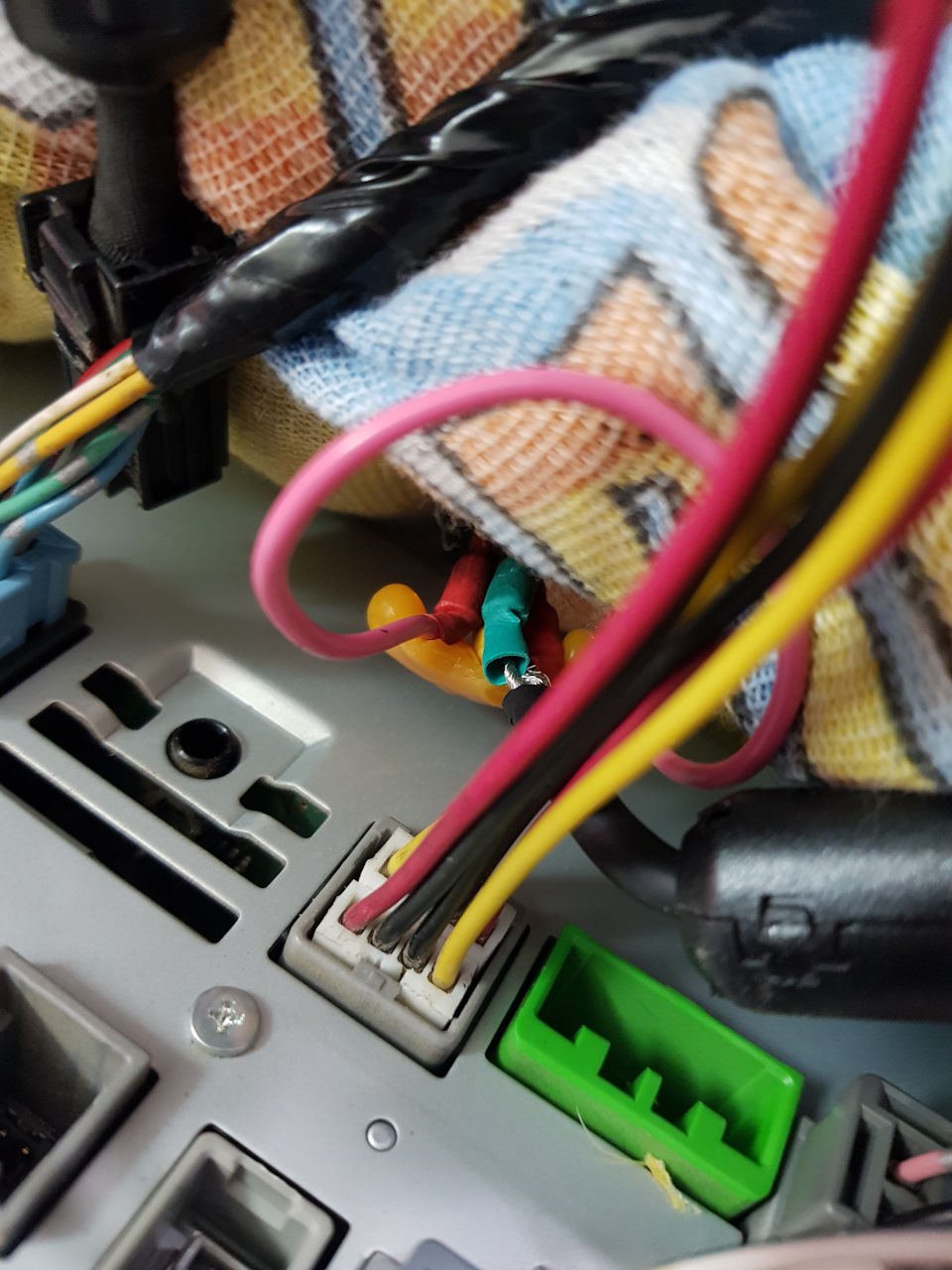

далее наши доработанные фишки от блока питания должны уметь втыкаться вот так:

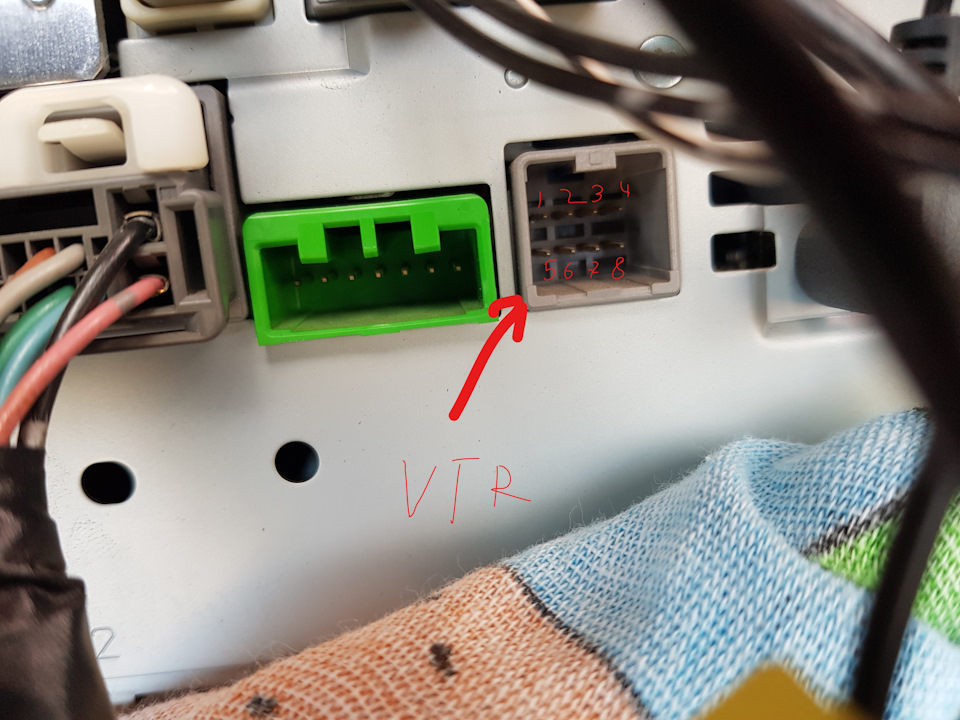

Теперь припаиваем тюльпаны: считаем пины слева на право сверху вниз: 1. к центральной жиле тюльпана видео (желтый тюльпан). 2. к центральной жиле тюльпана правого канала аудио (красный тюльпан). 3. к центральной жиле левого канала аудио (белый тюльпан). 4. остается пустым. 5. оплетка тюльпана видео, а так же к 7 пину (это провод активации кнопки вывода VTR в меню магнитолы), 6. оплетки левого и правого каналов тюльпанов аудио. 7. замыкаем на 5 пин как указал выше для активации кнопки. 8. остается пустым.

Если необходим 3.5 мини джек для подключения например музыки с телефона то паяем так: 1. пустой. 2. правый канал. 3. левый канал. 4 не задействован. 5. соединяем с 7 пином. 6. общий провод обоих каналов. 7. соединен с 5 пином. 8. не задействован. Но это еще не все. Дальше нам нужно активировать изображение видео в движении. На магнитоле существует защита от просмотра видео на скорости более 10 км/ч. Тем кто делал аудио вход мини джек тем эти мероприятия проводить не нужно. Ищем трехпиновую фишку как на фото:

Читайте также:

Как вытащить магнитолу пионер из панели

на проводе который у меня бело-черный должно появляться 4.7 вольта. Этот провод соеденен с ручником, но НЕ НАПРЯМУЮ, а через некое сопротивление 150 Ом:

Ищем подходящий резистор, я не нашел, поэтому спаял параллельно два как на фото:

припаял провода и запихал в термоусадку, получив между ними:

Достаем фишку USB с черного разъема, срезаем канцелярским ножом мешающий на ней выступ (снимите поймете какой) и вставляете в серый. Все, USB используется для воспроизведения музыки с флешки.

Honda Fit Shuttle 2013, двигатель гибридный 1.3 л., 88 л. с., передний привод, вариатор — автозвук

Машины в продаже

Комментарии 19

Здравствуйте. У меня ситуация такая: камера включается, показывает, но не могу зайти в настройки парковочных линий, пишет, что нет связи с камерой…Есть подозрение, что это из-за 6 вольт, которые имеются на стандартном разъёме камеры. (У меня стоит камера нестандартная, на 12 вольт). Так вот вопрос, эти 6 вольт на разъёме приходят на ГУ или наоборот, выходят из ГУ? (Это четвёртый в верхнем ряду контакт, если смотреть на сам разъём, который находится сзади на ГУ). Не могли бы Вы проверить и узнать, как всё же эти 6 вольт приходят? Нигде на форумах не могу выяснить этот вопрос.

Если Вы ко мне обращаетесь, то я не Вячеслав) Магнитола предполагает только звонки через блютуз. Имел честь видеть вариант исполнения подобной магнитолы (но нумерация модели была инная) где либо звонки, либо аудио, но не как не вместе. Для каждого вида из подключений в этом случае был отдельный ярлычок в меню. Вверху нет не какого датчика постановки автомобиля или магнитолы под охрану. Если вы про иконку которая загорается в верхнем правом углу экрана, то это перевод дисплея в режим часов, чем я обычно всегда и пользуюсь, так как это удобно, не слепит глаза. Перепрошить на английский не получится и если честно то в этом и нет не какой необходимости. Вы все равно не будете со временем ничем пользоваться кроме выбора источника аудио. Что есть вопрос по поводу что умеет магнитола? Меня честно ставят в ступор такие вопросы. Не знаешь что делать расписывать характеристики или весь функционал. Свое назначение выполняет полностью. Эквалайзер есть, с усб воспроизводит, видео сигнал принимает и переводит на экран, аукс есть, радио ловит. Даже звук увеличивает с набором скорости и уменьшает с уменьшением скорости автомобиля. ХЗ что еще Вам расписывать. Я на какое то время ставил на нее 120 пионер, знающие люди понимают что за машинка, но со временем поставил обратно эту штатную. Она вполне себя оправдывает.

добрый день, подскажи пожалуйста, можно блютуз этой магнитолы использовать для воспроизведения музыки или подключить к ней как нибудь aux?

VTR на водительский монитор ⇐ Elgrand E51. Электрика, оптика, мультимедиа

То-есть у тебя та же проблема? Думаю что нужно от тюльпанов в задней части авто до магнитолы кабель кидать. Все комбинации в настройках магнитолы я перепробовал, думал может хитрость какая то есть, но похоже никто не в курсе.

Нашел в чем проблема. Собственно говоря классика. При нажатом стояночном тормозе изображение на экране появляется, как только начинаешь двигаться все исчезает. Покопался по форуму не нашел информации какой кабель резать Может подскажете куда заглянуть или повторите что делать в данной ситуации.

Читайте также:

Max 10 a rab11 как подключить электрику

Взяль обычный медиаплеер. сделал переходник для подключения его к сети авто через авто зарядное устройство Т.К питание нужно 5 V

Для подключения своего телефона через Bluetooth нажмите кнопку [SETUP] на устройстве, чтобы перейти в меню Настройки. Для перехода в интерактивное меню коснитесь пункта [Подключение]. Для перехода в меню Bluetooth выберите пункт [Подключение Bluetooth].

Где AUX в камри 40?

Провод AUX легко прячется в приборной панели, проще всего вывести его в зону, где располагаются подстаканники, там он будет заметен менее всего и не нарушит целостность приборной панели.

Как подключить телефон к тойота камри 40?

Процедура подключения устройства:

Как подключиться к Блютузу на камри?

Как подключить и настроить блютуз на Тойота Камри?

Как подключить телефон к машине через Bluetooth?

Подключение с телефона

Убедитесь, что ваш автомобиль виден телефону и готов к подключению.
Откройте настройки телефона.
Выберите Подключенные устройства. Если вы видите кнопку Bluetooth, нажмите ее.
Выберите Добавить устройство название автомобиля.

Как подключить телефон к машине через блютуз Тойота Ленд Крузер?

Использование Bluetooth на TOYOTA LAND CRUISER 200 производится следующим образом:

Нажимаем кнопку Bluetooth на сенсорном экране головного устройства.
нажимаем Bluetooth ON, для того чтобы можно было подключить телефон.
Нажимаем PAIR – при этом вверху экрана должна появится голубая иконка Bluetooth.

Как удалить телефон в Камри?

Перечень подключенных телефонов

Как подключить телефон к машине через блютуз Тойота Рав 4?

Процедура подключения устройства:

Читайте также:

Какую 2 дин магнитолу лучше купить в автомобиль

Как включить AUX на Toyota Camry?

Теперь режим AUX активируется путем двойного нажатия на кнопку DISC. Если ранее у кнопки был один режим, то сейчас при первом нажатии выбирается CD чейнджер, при втором нажатии AUX режим. Качество звука аналогичное дискам, правда максимальная громкость ниже на процентов 5-10.

Что такое VTR в магнитоле?

VTR — разъем для подключения внешних видеоустройств, т. е. помимо левого и правого аудиоканалов (как в AUX), еще передается видеосигнал.

Тема: VTR или AUX разъем?

VTR или AUX разъем?

Просмотр профиля
Сообщения форума
Личное сообщение
Записи в дневнике
Просмотр статей
View Gallery Uploads

10 3

Пользователь сказал cпасибо:

Просмотр профиля
Сообщения форума
Личное сообщение
Записи в дневнике
Просмотр статей
View Gallery Uploads

3 2

Сообщение от jon656

Просмотр профиля
Сообщения форума
Личное сообщение
Записи в дневнике
Просмотр статей
View Gallery Uploads

11 5

Сообщение от SpecialiST

Да, можно. Я камеру подключал аналоговую когда тестил этот вход. Работает.

Что такое vtr на японской магнитоле

сигналь если увидишь 😉

Группа: Пользователи Сообщений: 302 Регистрация: 25.1.2008 Город: Омск Авто: нет авто Пол: Мужской Поблагодарили: 0 раз(а)

St Lukas

Просмотр профиля

Группа: Пользователи Сообщений: 3734 Регистрация: 25.6.2006 Город: Moscow Пол: Мужской Поблагодарили: 5 раз(а)

Jazz Sport 2006г 1.4 CVT

FITовотд

Просмотр профиля

сигналь если увидишь 😉

DixisА

Просмотр профиля

Старик

Группа: Пользователи Сообщений: 637 Регистрация: 9.12.2007 Город: Бугульма Авто: Honda Fit Пол: Мужской Поблагодарили: 7 раз(а)

Реклама партнёров FITовотд

Просмотр профиля

сигналь если увидишь 😉

FITовотд

Просмотр профиля

сигналь если увидишь 😉

St Lukas

Просмотр профиля

Группа: Пользователи Сообщений: 3734 Регистрация: 25.6.2006 Город: Moscow Пол: Мужской Поблагодарили: 5 раз(а)

То что называется в народе Тюдьпанами= RCA, это как раз от японцев.

Jazz Sport 2006г 1.4 CVT

DixisА

Просмотр профиля

Старик

Цитата

FITовотд

Просмотр профиля

сигналь если увидишь 😉

Разъем vtr на магнитоле для чего он

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Видео разбор распиновки автомагнитолы

Доброго времени суток. Имеем штатную магнитолу Gathers vxm-128vsxi:

далее наши доработанные фишки от блока питания должны уметь втыкаться вот так:

Ищем подходящий резистор, я не нашел, поэтому спаял параллельно два как на фото:

припаял провода и запихал в термоусадку, получив между ними:

Honda Fit Shuttle 2013, двигатель гибридный 1.3 л., 88 л. с., передний привод, вариатор — автозвук

Машины в продаже

Honda Fit Shuttle, 2011

Honda Fit Shuttle, 2013

Honda Fit Shuttle, 2012

Honda Fit Shuttle, 2011

Комментарии 18

Вот как башка выглядит сзади, с описанием всех разьемов:

и я отказался от его применения..

Описание: Данный переходник предназначен для подключения различных источников видеосигнала к видеосистемам, которые установлены в автомобилях TOYOTA как правило, после 2000 года выпуска. Этот переходник при подключении к видеосистемам автомобилей TOYOTA производит активацию режима “VTR” — режим работы со внешними источниками видео, аудиосигналов. Основное отличие от AV-кабеля для TOYOTA — пользователь сам определяет длину соединительного AV-кабеля, соединяющего источник видеосигнала и монитор и, как правило, идущий в комплекте с DVD.

Рекламные ссылки. Показывается только незарегистрированным пользователям

Хотел включить телевизор, нажимаю кнопку TV, а дисплей выдает вот это:

P.S. Вятыч, давай на “ты”. Я уже говорил об этом в теме про подключение DVB-T2. Так удобнее будет.

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

Маркировка и виды разъёмов

На ваш немой вопрос о том, какие бывают разъемы в автомагнитолах должен ответить, что большая часть современных автомагнитол оборудуются двумя стандартными разъёмами обозначающимися аббревиатурой «ISO». Каждый из этих разъёмов выполнен как восьмиконтактный прямоугольный штекер, иногда же их объединяют в один корпус (смотри фото).

Распиновка разъема iso автомагнитолы

Какие разъемы бывают у автомагнитол

«Сколхозить», а именно обрезать нестандартный штекер и внахлёст примотать провода, что «есть не совсем хорошо», так как со временем скрутка от окисления/тряски разболтается и в лучшем случае придётся проделывать всю работу заново с одновременной заменой предохранителей.

Распиновка iso разъемов автомагнитол

Приобрести переходник (цена которого ни в коем разе рядом не стояла с тем объёмом работ, который включает в себя вышеописанный способ) и без каких-либо проблем, чинно/благородно, соединить автомагнитолу с другими элементами акустической схемы вашего автомобиля.

Выбор переходников на данный момент огромен, и каких-либо неприятностей в применении этого разнообразия возникнуть просто физически не может.

Распиновка iso разъема автомагнитолы

Распиновка стандартного евроразъёма

Верхний силовой разъём «А»

Как уже упоминалось, данный штекер соединяет между собой источники и потребителей электрического тока бортовой сети автомобиля.

№1	Пусто
№2	Пусто
№3	Пусто
№4	Постоянное питание
№5	Питание антенны
№6	Подсветка
№7	Зажигание
№8	Масса

Разъёмы №1, №2, №3 и №6 по умолчанию в схеме бюджетной автомагнитолы редко когда задействуются. Чаще всего их используют для подключения дополнительных функций в более профессиональных версиях головного устройства, которые значительно повышают комфортность современного автомобиля, при этом цвета проводов могут быть выполнены в различных цветовых вариациях.

Например, среди дополнительного функционала можно выделить такие как:

выход «ANT», который применяется в тех случаях, когда в автомобиле установлена выдвижная автоматическая антенна;
«REMOTE», позволяющий подключить к автомагнитоле внешние усилители, а это значит, и увеличить количество подключаемых динамиков (актуально для автомобилей с большим салоном, так как в маленьком салоне большое количество динамиков создаёт большую нагрузку на органы слуха, что чревато негативными последствиями);
опцию «ILLUMINATION», которая автоматически, в зависимости от скорости движения автомобиля, управляет световой сигнализацией автомагнитолы – при большей скорости яркость дисплея снижается и не отвлекает водителя от процесса управления транспортным средством, при остановке же автомобиля она возвращается к своим начальным параметрам, что в значительной степени влияет на безопасность дорожного движения;
а так же очень распространённая в настоящее время опция «MUTE», которая включается в случаях использования подключенного к акустической системе автомобиля мобильного устройства – при прохождении сигнала приёма/вызова автомагнитола автоматически задействует данный выход, что ведёт к убавлению громкости звучащей музыки или же к полному отключению звука автомагнитолы;

Контакт под номером четыре (обозначается на электрических схемах как «А4») отвечает за включение всей акустической системы автомобиля. Через отдельный предохранитель, этот жёлтый провод подключается к клемме замка зажигания и уже от него запитывается от аккумуляторной батареи.

Организация подключения автомагнитолы по такой схеме гарантировано защищает аккумулятор от несанкционированного разряда, так как включение автомагнитолы возможно лишь при повороте ключа в замке зажигания.

Справка. Необходимость такого рода подключения возникла вследствие того, что каскады акустической автомобильной системы продолжают потреблять электрическую энергию даже в отключенном состоянии, что очень часто приводило к разрядке аккумулятора.

Пятый провод (А5) синего цвета отвечает за подключение автомобильной антенны. Рассчитан он на максимальный выходной ток в 300 микроампер и при превышении данного значения большая сила тока могут выйти из строя не только выходные усилительные каскады, но и сама автомагнитола в целом;
Контакт с позиционным обозначением «А7» красного цвета отвечает за доставку напряжения к энергозависимой памяти автомагнитолы. Это значит, что если случайно его отключить, то произойдёт сброс/обнуление всех параметров устройства к заводским настройкам. Напряжение на этом проводе – 12 вольт;
Ну и последний провод данного разъёма проходящий в чёрной изоляции (А8), как вы уже наверное догадались, отвечает за подключение устройства к массе автомобиля.

Нижний акустический разъём «В»

Как уже упоминалось через разъём «В» подключается вся остальная периферия автомобильной акустической системы, то есть динамики. Распиновка евроразъема автомагнитолы под литерой «В» выглядит следующим образом (смотри предыдущее фото):

№1	Задний правый «+»	Фиолетовый, «В1»
№2	Задний правый «-»	Фиолетово чёрный, «В2»
№3	Передний правый«+»	Серый, «В3»
№4	Передний левый «-»	Серо-чёрный, «В4»
№5	Передний левый «+»	Белый, «В5»
№6	Передний левый «-»	Бело-чёрный, «В6»
№7	Задний левый «+»	Зелёный, «В7»
№8	Задний левый «-»	Зелёно-чёрный, «В8»

Основная часть автомагнитол изначально рассчитана на подключение четырёх каналов, для чего используется восемь проводов (по два на каждый динамик).

Внимание! Правильная «располюсовка» канала играет не последнюю роль в качестве звучания вашей акустической системы. Конечно же, если вы перепутаете провода и подсоедините динамик неправильно, с ним ничего страшного не произойдёт, но вся акустическая система начнёт работать в нештатном режиме – не правильно подключённый динамик будет работать в противофазе и весь звуковой «коллаж» будет испорчен.

Видео какие бывают разъемы в автомагнитолах

Распиновка разъема iso автомагнитолы своими руками

Совет! Элементы акустической системы автомобиля должны подключаться проводами имеющими минимальное сечение в 1,5-2 миллиметра. При этом на силовых линиях должны использоваться провода с наибольшим сечением, провода с меньшим сечением использовать не разрешается, так как это может не только испортить звучание, но и может привести к полному отказу в работе всей системы в целом.
