Как улучшить прием радио на китайской андроид магнитоле

Устранение плохого приема радиостанций на Android магнитоле

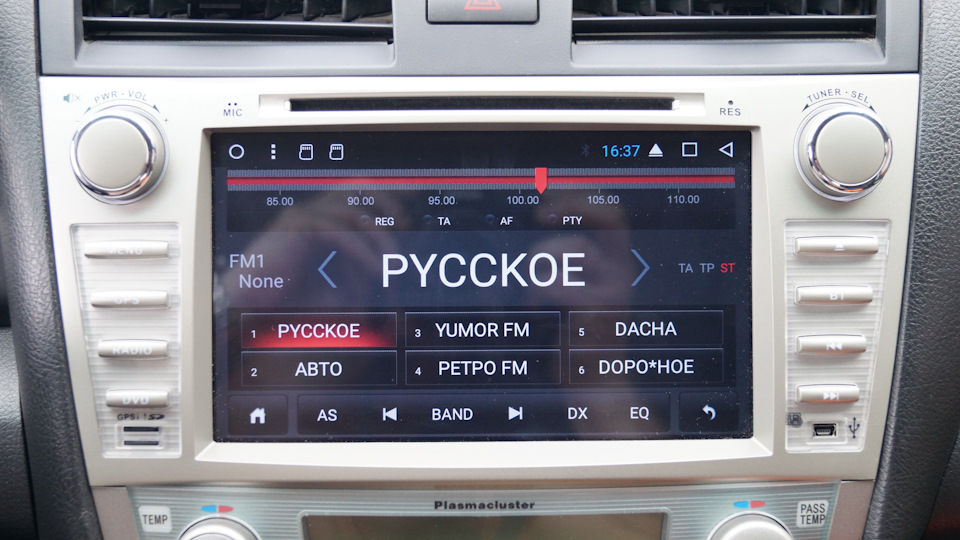

Всем Camryводам привет! Сегодня снова речь пойдет об Android магнитоле на Camry 40. После нескольких дней пользования данным ГУ выявился один единственный недостаток. Плохо ловит радио в городе! Постоянно шипит, как будто все дальше и дальше отдаляешься от города. Хочу с вами поделится о том как устранить плохой прием радиостанций на данной магнитоле. Вся причина в том что на штатный антенный усилитель не подавалось питание. Способ устранения. Для нормального приема радио нужно питание штатного антенного усилителя которая подается по оранжевому проводу на антенном кабеле. Питание на нем подается при включении штатной магнитолы. Т.к штатная магнитола была заменена на Android магнитолу питание на этом проводе не появлялось. На Android магнитоле есть антенный штекер с разъемом, на этом разъеме синий провод так вот на нем появляется питание при включении магнитолы. Этот разъем предназначен для нештатных антенн, т.к мы втыкаем штекер штатной антенны нам этот разъем не нужен мы его откусываем, затем откусываем оранжевый провод перед разъемом, разъем должен остаться в сторону антенны, и к этому проводу с разъемом подсоединяем синий провод. Теперь при включении магнитолы мы подаем питание на штатный антенный усилитель. После данной процедуры радио ловить все станции без помех прямо как на штатной магнитоле. После исправления данной проблемы вообще не могу нарадоваться данным приобретением! Надеюсь мой пост будет полезен тем у кого такая же проблема с радио. За 14.600 это отличный мафон. Не слушайте всяких диванных экспертов берите и не задумывайтесь если кого заинтересовало данное устройство.

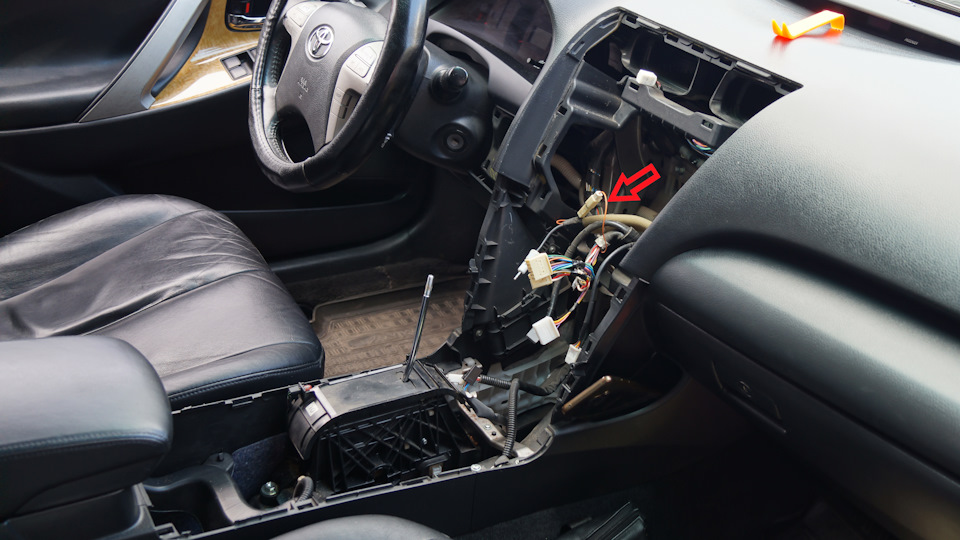

Фото до переделки. Вот так выглядит все это дело с завода. Откусываем данный разъем Откусываем оранжевый провод перед разъемом, разъем должен остаться в сторону антенны, и к этому проводу с разъемом подсоединяем синий провод. Чтобы сохранить радиостанцию с названием нужно нажать кнопку сохранения станции в тот момент когда на мониторе появляется название станции. Сам антенный усилитель

как улучшить прием радио в автомобиле на китайской магнитоле

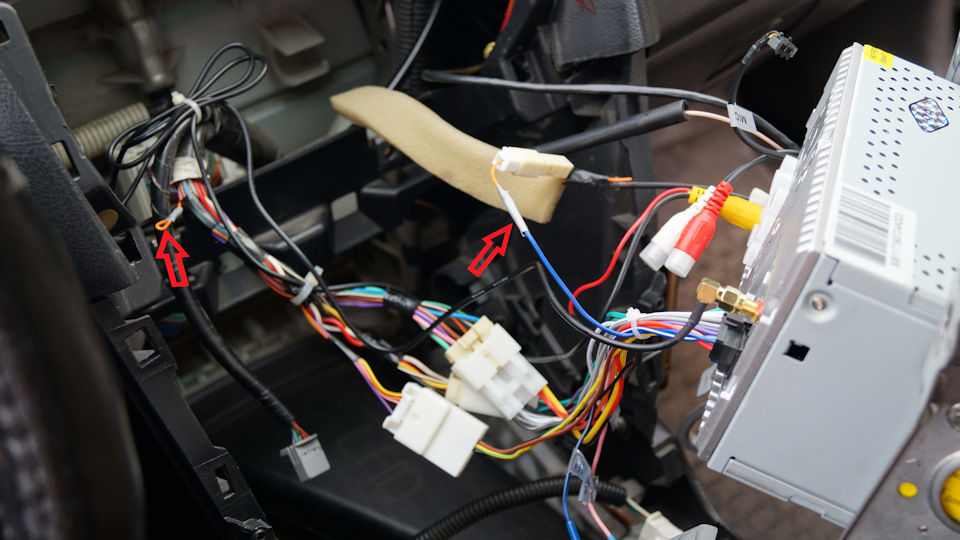

Он идет в 1й контакт разъема магнитолы, а оттуда в 18й пин (красный провод) разъема, который идет из машины.

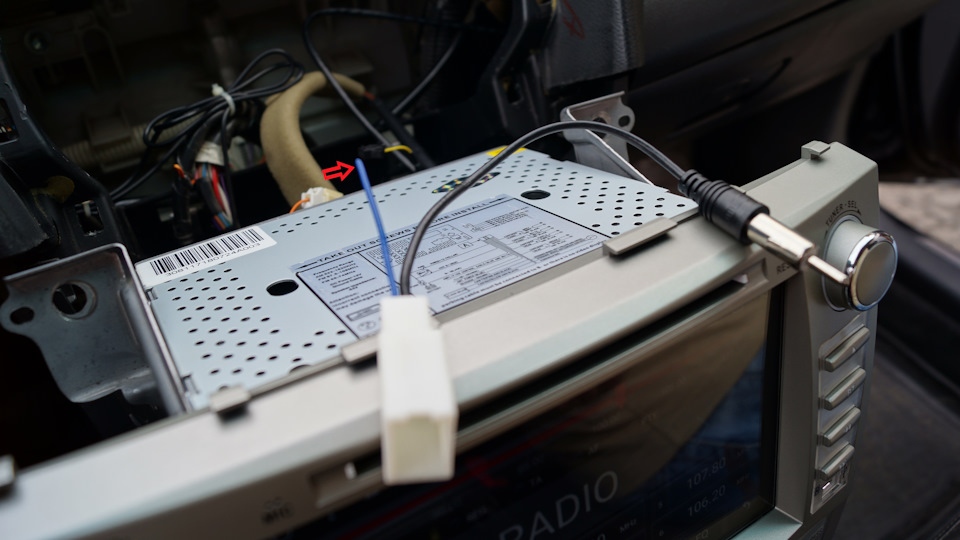

Итак, что я получил: при включении магнитолы, на красный провод ACC подается 12 вольт, к нему у меня подключен синий провод ANT из магнитолы, далее через этот синий провод напряжение идет на 1й пин магнитолы (P.ANT) и на 18й пин разъема машины.

Ожидая чуда, включаю сканирование радио и не получаю ничего! Такое же шипение на всех волнах, как и было до этого. И тут началась мистика. Выключаю зажигание — магнитола как работала, так и продолжает работать! Музыка с флешки все так же поёт, даже если вытащить ключ из замка зажигания. Выдернул разъем из магнитолы — она, конечно, погасла. Стал прозванивать тестером свои провода. Когда зажигание выключено, то на красный провод магнитолы ACC (к которому я присоединил питание антенны) подается напряжение порядка 0,7-0,9 вольта. Поворачиваю ключ — появляется 12,5 вольт, вынимаю ключ — напряжение сразу падает примерно до 1,15в и продолжает ежесекундно падать на 0,1В. Снова подсоединяю магнитолу, включаю, потом вытаскиваю ключ — она играет как ни в чем не бывало. Смотрю напряжение на АСС — как было 12,5 вольт, так и остается! Стал думать и решил вытащить пин из 1го контакта разъема головы, замотал изолентой и оставил в воздухе (ведь у меня и так уже идет напряжение на разъем машины, зачем оно еще и тут?). И ТУТ ПРОИЗОШЛО НЕЧНО! Автосканирование FM нашло кучу станций, и все они играли чудесно! Я чуть не заплакал от радости))) Нужно отметить, что за несколько минут до этого момента, в трех метрах от меня припарковался мужик на Рено Дастер, закрыл машину и ушел ковыряться в свой гараж. На это все у меня ушло ровно 2 часа. Вытащенный пин я решил посадить в термоусадку вместо изоленты, попутно сделал фото:

На этом мистика не закончилась. В это время мужик на Дастере уезжает. Я втыкаю разъем в магнитолу, чтобы окончательно все проверить (повторю, ничего за это время не происходило, я просто снял с пина изоленту и посадил в термоусадку). Нихрена не ловит, всё как и раньше! Что могло случиться? Дастер притягивал к нам волны FM? Еще были мысли, что проблема где-то в самом антенном кабеле — он довольно короткий, я его много раз вставлял и вынимал, может что-то и произошло. Пробовал сколько рука доставала под торпедо его шевелить, но ничего не менялось — все станции шипели, новый поиск ничего не находил. Если магнитолу вытаскивал больше на себя — шипение усиливалось, немного начинал засовывать в машину — сигнал становился чуть-чуть лучше. Мне кажется, что какие-то помехи мешают приему радио. Например, эти провода для штатного AUX и USB у меня так просто и висят внутри торпедо. Но чтобы экспериментировать с двиганием магнитолы хоть как-то внутри машины, не позволяет короткий антенный кабель.

Даже не знаю, на что и думать. Если бы не случилось того кратковременного чуда, я бы наверно забил на все это. Но если оно случилось, то я надеюсь найти причину. Или может попробовать поставить какой-то усилитель антенны, или сам кабель антенны поменять и заодно удлинить, или купить активную антенну типа BOSCH, которые все ставили на «чепырки»…

При установке на место козырька приборки, как обычно, забыл присоединить кнопку TRIP, сегодня опять разбирать.

Срочный выпуск новостей! Сейчас я нахожусь на работе, на некоторой возвышенности, выше чем в городе. Уверенно поймал 21 станцию! Раньше на работе не пробовал ловить, поэтому не ясно, дал ли эффект подачи питания на 18 контакт. И да, у меня стоит плавник, но сам корпус антенны находится внутри плавника, т.е. просто снят антенный штырь с крыши

Дополнение от 06.06.2018 Начитавшись о возможных наводках по питающим проводам, которые создают помехи в радио, я подумал проверить это. Мои провода из магнитолы AUX и USB для подключения к штатным разъемам просто болтались внутри торпедо, под магнитолой. Снял бардачок, открылся доступ к этим проводам. Специально прикасал их металлу, на котором «земля» — вообще ничего не менялось. Шевелил рукой все провода, до каких доставал, но шипение радио не прекращалось. Потом заметил такой момент: шипение зависит от положения двух проводов USB, которые я протянул в бардачок. Они довольно длинные, и изначально большая их длина находилась в торпедо за магнитолой. Когда я вытаскивал этот жгут из торпедо, то прием радио немного улучшался, но не был идеальным. Снял видео, на котором видно, что если взять эти провода в руку, то прием хороший! Кто что думает по этому поводу?

Как улучшить прием радио в автомобиле на китайской магнитоле

ShOOteR, в комплекте с китайскими ГУ уже идёт усилитель и сумматор. :

То, что в комплекте это не усилитель. Просто активный сумматор:vawe:

ShOOteR, А сами соединения между Триадой и проводами Тура надо переделывать или паять?:russian_ru:

Кнопка как раз для отключения макс усиления, при отжатой в пол усиления работает, у меня на максимуме все четко работает. Теперь главное все аккуратно сделай, чтоб туровской антенны переходник без соплей был и уложи провода как можно дальше от антенного провода Триады.

Подскажите, где можно купить сумматор для антены 2 в 1!

на вот таку байду (http://ru.aliexpress.com/item/Auto-Car-Analog-TV-and-Radio-Antenna-aerial-high-Sensitive-Signal-Amplifier-Booster-for-DVD-GPS/1224938671.html?null) вполне сносно ловится тв и отлично все радиоканалы в области, правда она лепится на лобовое

Я убирал ее в задний спойлер бампера. Использовал штатные провода до коммутатора, с него же взял 12в. Прием сразу же стал отвратительным, пришлось вернуть все взад на лобовое.

Подскажите что делать? Что нужен какой-то переходной усилитель?

здравствуйте методом поиска наткнулся на вашу тему прочитал и понравилась ваша идея.Помогите мне что купить на китайскую магнитолу чтобы радио лучше ловило.Пробывал несколько внутренних антенн не помогло.Заводская автомагнитола была и никаких проблем с радио не было.После установки появились проблемы с радиовещанием.К ВАМ вопрос.кроме триады 304 нужно ли поставить дополнительную антенну в салон автомобиля?И если надо то какую? смотрел вот эту Ант.»Триада-160 EURO» что посоветуете?

Слава ферриту: как бороться с помехами гаджетов на радио в машине

Если вдруг в машине стало плохо принимать радио – не спешите винить магнитолу! Вполне возможно, вы просто купили недавно и установили какой-нибудь новый автогаджет, и это он наводит помеху на FM-эфир. Для борьбы с такой проблемой есть верный дедовский метод!

Помехи радиоприему от гаджетов

Собственно, не станем утверждать, что описываемая проблема в автомире прямо-таки массова, но, тем не менее, встречается от случая к случаю. Включаете в автомобиле новый гаджет – а с него идет помеха на радиоприемник аудиосистемы или, скажем, на Си-Би-радиостанцию или Bluetooth-handsfree…

У меня в свое время давал такую помеху автонавигатор, у пары знакомых – зарядные устройства от планшетов и радар-детектор. Во всех случаях удавалось побороть проблему установкой ферритового фильтра-дросселя на провод питания устройства – собственно, такие фильтры ответственные производители изначально устанавливают на кабели питания и данных. Но поскольку нужды в них чаще всего нет, нежели наоборот, то на «бесполезных» деталях стараются сэкономить…

Фильтр в шнуре питания или кабеле передачи данных представляет собой простейшую катушку-индуктивность с сердечником.

«Правильный» провод с установленным на заводе ферритовым фильтром

Провод по этой катушке делает, по сути, всего лишь полвитка, проходя ферритовый цилиндр насквозь один раз, но и этого, как правило, достаточно, чтобы подавить высокочастотные помехи, порождаемые порой и зарядными устройствами гаджетов, и самими гаджетами.

Внутри фильтра под слоем пластика находится вот такой ферритовый кольцеобразный «бочонок»

Ферритовые «защелки»

Собственно, сделать ферритовый дроссель на кабеле – очень легко. Самое простое – использовать так называемую «защелку». Это специальный элемент для подавления помех в проводах уже действующей аппаратуры – он ставится на кабель, не требуя его отключения, перерезания или отпайки. Внутри «защелки» находится распиленный вдоль ферритовый «бочонок» – при установке «защелка» открывается, между её половинок пропускается провод, и корпус смыкается. Еще эффективнее устройство будет работать, если не просто пропустить через него провод, а сделать пару-тройку витков. Такой фильтр можно купить в магазинах радиокомпонентов или заказать в китайских интернет-магазинах.

Монтируется «защелка» вот так:

Плохо ловит радио нештатной магнитолы. Что сделать с антенной?

07.03.15 Я уже не джуниор в L200, поэтому розовый провод питания антенны подключен и питание на нем есть, проверено тестером! ��

У меня ощущение, что антенна, а точнее её усилитель, заточена под свою магнитолу. А с другой магнитолой какая-то несогласованность контуров что-ли.

11.03.15 Ну вот и добрался я до антенны. Благо погодка солнечная и сухая.

Открутил козырьки, плафон с очечником. Отогнул немного потолок и увидел антенну, а точнее её крепление и провода:

(уплотнительная резинка уже снята)

Что изменилось пока сказать не могу, потому что машина во дворе, где она и до этого все станции нормально ловила. Поеду за город не раньше пятницы, как будет что рассказать обязательно отпишусь.

Так что на сегодня мне удалось значительно улучшить прием перемыканием штатного усилителя в антенне и установкой длинного (75см

На этом пока останавливаюсь до дальней поездки.

03.04.15 Вчера ездил в Домодедово. Радио работало отлично.

07.05.15 Вчера ездил на дачу (64км М4). Радио ловит отлично. Напомню — раньше на даче не ловило ни одной станции.

Поэтому могу смело рекомендовать такую переделку тем, кто столкнулся с плохим приемом нештатной магнитолы.

Решена проблема плохого радиоприема на магнитоле Eunavi!

Как известно, китайская андроид-магнитола встает, что называется, болт-он, т.е. штеккеры подключил и всё заработало. Однако, практически все владельцы китайских магнитол Eunavi отмечают снижение дальности приема в сравнении с родной магнитолой, особенно за городом. Одной из причин может являться обесточивание штатного усилителя радиосигнала при подключении новой магнитолы. Дело в том, что магнитола Eunavi имеет отдельный разъем для присоединения антенны и питания усилителя.

А штатный усилитель запитывается оранжевым проводом через основной разъём.

Для исправления сложившейся ситуации была подобрана подходящая по размерам одиночная клемма «папа» и внедрена в китайскую часть основного разъёма. Отрезаем синий провод питания усилителя от колодки и припаиваем его к ранее внедренной клемме.

Как усилить сигнал радио в машине на китайской магнитоле

После изобретения радио А.С. Поповым, казалось, технический прогресс уже не остановить. Сначала были детекторные приемники, потом приемники с гетеродином. на смену амплитудной пришла фазовая модуляция, стереозвук.

В декабре 1901 года на XI съезде естествоиспытателей и врачей заслуги А. С. Попова были признаны представителями учёных всего мира и даже сам Маркони любезно оставил за ним первенство изобретения.

В декабре 1901 года на XI съезде естествоиспытателей и врачей заслуги А. С. Попова были признаны представителями учёных всего мира и даже сам Маркони любезно оставил за ним первенство изобретения.

Уже давно поговаривают о введении цифрового радио, наподобие цифровому ТВ. Это позволит резко увеличить количество радиостанций в эфире, а звук будет цифровым MP3/

Но речь сегодня не об этом.

Антенны должны принимать радиоволны и передавать их в магнитолу, но иногда что-то пошло не так, и из вашего радиоприемника вместо чистых звуков песни издается жуткий хрип, а при воспроизведении CD все замечательно.

—Виновата антенна, — решаете Вы. Иногда это так, антенна виновата, а иногда — нет. Иногда виновата магнитола.

Из Китая поступили и поступают миллионы магнитол с плохим качеством приема. Это произошло из-за неправильно спроектированного и изготовленного тюнера.

В современных условиях бесперебойное прослушивание радиопередач становится возможным и в движущейся машине. Чтобы добиться хорошего и стабильного приема, необходимо понять, как настроить радио в машине.

Основные настройки радио

Перед тем как настроить радио на магнитоле, следует убедиться в том, что на автомобиле установлена антенна. Ее выбор зависит от условий приема. В условиях крупных городов, где имеются мощные передатчики или ретрансляторы, можно установить дешевую и простую штыревую антенну.

В том случае, если радиобашня находится на расстоянии 20-70 км от места приема, следует поставить внутрисалонную активную антенну с усилителем для улучшения радиоприема. Японские магнитолы принимают станции в диапазоне 76-90 МГц. Перед тем как подключить радио на таком устройстве, устанавливается конвертор. Прилагающиеся к магнитолам Pioneer аксессуары помогут настроить и подключить прибор к любой машине.

В этом случае тюнер выполнит сканирование всего диапазона на предмет станций с сильным уровнем сигнала. Каждая из них будет записываться в свою ячейку памяти, начиная с первой. На многих магнитолах найденные в этом режиме станции проигрываются 2 секунды, после чего сканирование продолжится до конца диапазона.

Возможные причины плохого сигнала

Можно легко разобраться с тем, почему магнитола не ловит радио. Ухудшение приема чаще всего вызывается проблемами с антенной. Если повреждена экранная оболочка кабеля, то прием будет сопровождаться сильными помехами. Если антенный провод оборвался или переломался, либо отошла вилка, вставляемая в саму магнитолу, то не работает радио совсем. Если применяется активная антенна, то ресивер плохо ловит радио из-за того, что не подключено питание к усилителю, или плохо контактируют приемные диполи с модулем усилителя из-за окисления либо повреждения.

Другая причина плохого сигнала заключается в отдаленности ретранслятора или радиобашни от места приема и в наличии естественных или искусственных препятствий, стоящих на пути радиоканала. Проникающие в радиоэфир шумы от атмосферы, линий электропередач, троллейбусных и трамвайных проводов ухудшают качество приема, из-за чего на некоторых магнитолах плавает тембр, и появляется неприятное шипение, режущее слух. Устройства японского производства плохо ловят радио из-за своего диапазона, отличающегося от принятого в России.

Если помехи проявляются при включении стеклоочистителя, отопителя или омывателя, то проблема связана с искрением между щетками моторчиков.

На дешевых китайских магнитолах радиопомехи могут проявляться от различных электронных устройств, например, видеорегистраторов. Еще одна причина, по которой не работает радио в машине — это неисправность самого тюнера. Следует еще и проверить динамики, неисправности которых вызывают хрипы и потрескивания, затрудняющие настройку.

Как улучшить сигнал радио

Существует несколько способов улучшить прием радио в автомагнитоле. Например, можно поставить активную антенну, оснащенную усилителем. Для устранения помех можно сделать своими руками фильтр питания. Для этого следует намотать на ферритовый сердечник несколько витков тонкого провода. К одному концу получившегося дросселя подводится питание от машины. К другому — следует присоединить оксидный конденсатор и плюсовой штекер магнитолы.

Вся конструкция помещается в небольшую коробку из нержавеющей стали или жести. Корпус соединяется с массой; также нужно подпаять к нему отрицательный вывод конденсатора. Чем больше витков и выше емкость конденсатора, тем лучше фильтрация. Этот фильтр подавит электрические помехи, проникающие из цепей питания. Теперь можно разобраться с тем, что делать, чтобы подавить помехи от электромоторов и гаджетов. Для этого следует зашунтировать приборы конденсатором. После этого уровень помех должен снизиться.

Приобретение и замена антенны

Этот способ — один из самых простых. Современные активные антенны имеют небольшие размеры, крепятся вместе с приемными элементами на ветровое стекло автомобиля изнутри, не подвергаясь воздействию осадков. Недостаток заключается в том, что при повреждениях стекла необходимо менять вместе с ним и антенну.

После приобретения антенны следует правильно подключить и установить ее. Для этого на ветровое стекло со стороны салона приклеивается основа вместе с приемными элементами. Необходимо соблюдать расстояние до рамки кузова. Оно должно быть не меньше 25 мм, в противном случае возможно ухудшение приема. Затем устанавливается сам модуль активной антенны. Провод питания присоединяется к голубому с белой полосой проводу автомагнитолы.

Установка усилителя

Этот способ поможет улучшить качество приема на большом расстоянии от передатчика. Использование штатной штыревой антенны вкупе с усилителем повышает чувствительность автомобильного радио. Следует отсоединить вилку от магнитолы и вставить ее в усилитель. Питание к нему подводится от голубого с белой полосой провода или напрямую от аккумулятора через выключатель. Идущий от усилителя соединитель вставляется в магнитолу.

Замена радио-магнитолы

Этот способ подойдет в случае, если магнитола оказалась некачественной и не обладает достаточной чувствительностью даже с активной антенной. Следует учитывать, что Winamp можно использовать для прослушивания интернет-радио в машине на медиасистеме с Android.
