Намагничивание электрических машин и способы определения нейтрали

Намагничивание электрических машин (генераторов) приходится производить в тех случаях, когда по тем или иным причинам генератор оказывается либо совершенно размагниченным и при пуске в ход не развивает напряжения, либо перемагниченным, т. е. изменившим полярность на обратную.

Размагничивание или перемагничивание генераторов может произойти вследствие неполадок при параллельной работе генераторов, когда по обмоткам возбуждения может пройти ток обратного направления, ошибок в соединениях обмоток при сборке машин после их чистки или промывки, внезапного короткого замыкания, а также по другим причинам.

Восстановить остаточный магнетизм магнита генератора или придать ему направление, требующееся для восстановления нормальной полярности генератора, можно только намагничиванием.

Намагничивание генератора может производиться от постороннего источника пониженного напряжения (обычно от аккумуляторной батареи) или от судовой сети нормального напряжения, на которую работает другой генератор.

В первом случае параллельную обмотку неподвижного (остановленного) и отключенного от шин генератора присоединяют к концам проводов, подведенных от аккумуляторной батареи, и пропускают ток. Затем эти провода отсоединяют, и генератор пускают в ход первичным двигателем. Если при этом окажется, что генератор получил требующуюся полярность, намагничивание можно считать законченным. Если же полярность оказывается неправильной, операцию намагничивания необходимо повторить, поменяв местами концы проводов, приключаемые к параллельной обмотке, т. е. пропустив по ней ток в другом направлении.

При намагничивании генератора от судовой сети ток в параллельную обмотку неподвижного (остановленного) и отключенного от шин генератора подается обычно с шин главного распределительного щита при помощи регулятора возбуждения. После этого генератор пускают в ход и медленно вращают рукоятку регулятора возбуждения, пока генератор не разовьет нормального напряжения. Затем питание обмотки от шин щита прекращают. Если окажется, что генератор получил при этом неправильную полярность, намагничивание приходится повторить, поменяв местами концы проводов, подающих параллельной обмотке питание от шин.

Для параллельно работающих генераторов смешанного возбуждения схемой главного распределительного щита предусматриваются постоянные устройства для намагничивания, так как в таких генераторах более часты случаи перемагничивания вследствие наличия на магнитах последовательной обмотки.

Неисправностью электрических машин, приводящей в некоторых случаях к перемагничиванию, является неправильное положение щеток по отношению к геометрической нейтрали, т. е. к линии, которая делит пополам расстояние между двумя соседними полюсами магнитов.

В машинах, которые для устранения вредного действия реакции якоря снабжены добавочными полюсами или компенсационными обмотками, щеточные траверзы устанавливают таким образом, чтобы щетки находились на нейтрали. В машинах, которые не имеют ни добавочных полюсов, ни компенсационных обмоток и в которых вредное действие реакции якоря ослабляется до некоторой степени сдвигом щеток с нейтрали, щеточные траверзы устанавливают таким образом, чтобы щетки были смещены с нейтрали на определенное расстояние (у генераторов — в сторону вращения якоря, у двигателей — в противоположную сторону). Правильное положение щеточной траверзы определяется на заводе-изготовителе. На машине делают отметки, указывающие точное положение щеточной траверзы, необходимое для нормальной работы машины.

Если такой отметки почему-либо нет или если во время ремонта обмоток (при перемотке машины) пришлось изменить заводские данные обмотки, необходимо определить правильное положение щеток, т. е. определить нейтраль генератора (когда речь идет о генераторе с добавочными полюсами или с компенсационной обмоткой) или надлежащее смещение щеток с нейтрали (когда речь идет о генераторе без добавочных полюсов или компенсационной обмотки).

Существует ряд способов определения правильного положения щеток. Большинство электрических машин, применяемых на судах, снабжено добавочными полюсами. Поэтому ниже указаны способы отыскания нейтрали у машин с добавочными полюсами.

У генераторов параллельного возбуждения и генераторов смешанного возбуждения, не работающих параллельно, положение нейтрали можно определить с достаточной для практики степенью точности по способу «наибольшего напряжения». Генератор пускают в ход вхолостую и при помощи реостата возбуждения доводят напряжение на зажимах до нормального. Далее, не меняя положения рукоятки реостата, передвигают щеточную траверзу в ту и другую сторону и следят за показанием точного вольтметра, приключенного к зажимам генератора. Положение щеточной траверзы, при котором напряжение генератора оказывается наибольшим, можно принять за нормальное, т. е. считать щетки установленными на нейтрали.

У электродвигателя положение нейтрали можно определить с достаточной для практики точностью следующим образом. Двигатель пускают в ход вхолостую и при некотором положении щеточной траверзы измеряют число его оборотов. Затем, не сдвигая щеточной траверзы, изменяют направление вращения двигателя (переключением параллельной обмотки) и опять измеряют число оборотов. Если окажется, что при данном положении траверзы числа оборотов двигателя в обоих направлениях вращения одинаковы, можно считать щетки расположенными на нейтрали. В противном случае необходимо передвинуть щеточную траверзу и вновь повторить измерения чисел оборотов при обоих направлениях вращения. Передвигая траверзу в ту или иную сторону, надо добиться такого ее положения, при котором числа оборотов двигателя в обоих направлениях вращения окажутся одинаковыми, — это и будет соответствовать правильному положению щеток на нейтрали.

У параллельно работающих генераторов смешанного возбуждения определение нейтрали должно производиться более точным способом, так как даже небольшая неточность в установке щеток может стать причиной перемагничивания генераторов.

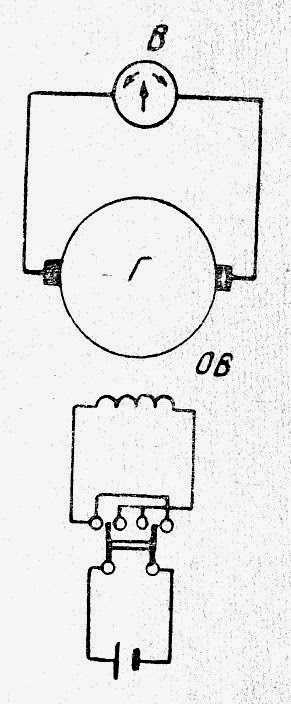

Излагаемый ниже точный индуктивный метод определения нейтрали применим и для генераторов, и для электродвигателей. Этот метод (рис. 1) состоит в следующем:

Отсутствие отклонения стрелки вольтметра, проверенное при любом направлении тока в обмотке возбуждения, указывает на правильное, точно на нейтрали, расположение щеток.

Намагничивание бесщёточного генератора

perplexed если Вы не знали, то на ГСМ начальное возбуждение осуществляется подключением источника постоянного тока напряжением не ниже 6 В при номинальной частоте вращения.

Последний раз редактировалось perplexed 06 окт 2016, 13:48, всего редактировалось 2 раз(а).

Намагничивать тут надо Возбудитель, и делается это ТОЛЬКО на номинальных оборотах.

Надо подать питание: — на “-“, а плюс на И1 или на И2. С какой-нибудь да заведется

Iskromet И2. И1 — канал тока, на хх не работает. а И2 — канал напряжения как раз.

Добавлено спустя 3 минуты 20 секунд: Iskromet там простое токовое компаундирование. канал тока (обмотка И1) и канал напряжения (обмотка И2) суммируются уже в трехфазной обмотке GB. схема усилителя (показан просто блоком У) в сети в разных вариациях и с описанием. куча. при наличии инета решение находится за 5 минут, тем более кулон опытный. этот динозавр как раз из его времени — должен был его узнать. маховичники.

Добавлено спустя 1 минуту 59 секунд: perplexed вон Iskromet за пять секунд уже догадался. а Вы там толпой никак не разберетесь — и это при том что схема у Вас там есть. мдааааа. Iskromet, я знал, что это будешь ты )))) ни тени сомнения ))))))))) респект )))))))))))

Есть у нас специалисты по бензогенераторам?

Обмотка возбуждения разбита на две секции, концы каждой из которых замкнуты через диод. Таким образом, индуцированный ток в обмотке возбуждения может протекать только в одном направлении, создавая постоянное магнитное поле.

Статор имеет две обмотки: основную и дополнительную. К основной обмотке подключается нагрузка. К дополнительной обмотке подключается компенсирующий конденсатор. Основная обмотка занимает 2/3 пазов статора, а дополнительная 1/3 пазов.

Работает генератор следующим образом. При начале вращения ротора тока в обмотках нет. Однако магнитопроводы статора и ротора имеют остаточную намагниченность. За счет последней в обмотках начинает индуцироваться ток. Так как за счет диодов ток в обмотке ротора может протекать только в одном направлении, магнитопровод ротора начинает намагничиваться. При этом вращающееся магнитное поле создаваемое ротором индуцирует в обмотках статора электродвижущую силу. Поскольку дополнительная обмотка статора нагружена на конденсатор, через нее начинает протекать переменный ток. Этот переменный ток создает переменное, но не вращающееся магнитное поле статора, которое индуцирует электродвижущую силу в обмотке ротора. Под действием этой электродвижущей силы в обмотке ротора возникает ток, который выпрямляется диодами и еще сильнее намагничивает ротор. Это в свою очередь вызывает увеличение электродвижущей силы и тока в обмотках статора, что в свою очередь еще сильнее намагничивает ротор. Процесс возбуждения развивается лавинообразно до входа магнитопроводов статора и ротора в режим насыщения. В основной обмотке статора возникает электродвижущая сила номинальной величины. Генератор готов к подключению нагрузки.

При подключении нагрузки к основной обмотке в ней появляется ток, который создает свое магнитное поле. Если бы возбуждение генератора осталось на прежнем уровне, то напряжение на его выходных зажимах снизилось бы по двум причинам: падения напряжения на внутреннем сопротивлении и смещения магнитного поля относительно оси обмотки статора. Однако обмотки статора расположены таким образом, что их магнитные оси повернуты на 90 градусов. За счет этого происходит поворот магнитного поля ротора в направлении основной обмотки, что увеличивает ЭДС индукции в ней. Чем больше ток основной обмотки — тем больше поворот магнитного поля ротора. Таким образом происходит стабилизация выходного напряжения генератора. Такой способ регулирования называется компаундным.

Генератор с компаундным возбуждением прост по конструкции, обладает малым весом и стоимостью, что обусловило его широкое применение в переносных бензиноэлектрических агрегатах («бензиновые электростанции»). В то же время этому типу генераторов присущ ряд недостатков, а именно:

Неисправности машин постоянного тока — Саморазмагничивание и перемагничивание генератора

Рис. 2. Перемагничивание возбудителя: а — направление тока при нормальной работе возбудителя; б — направление тока при перемагничивании

ОР * ОР В — возбудитель; ОР — обмотка ротора генератора; ДП — обмотка добавочных полюсов; ШО — обмотка возбуждения возбудителя; РВ — регулятор возбуждения
