ЭБУ: что это такое в автомобиле и где находится?

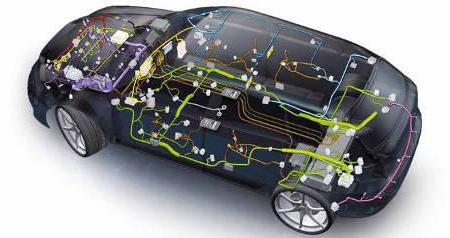

Современный автомобиль – это не просто четыре колеса и двигатель. Это смартфон на колесах. Работу всех систем современного авто контролирует огромное количество различных датчиков. Эту информацию затем анализирует специальный компьютер и прочая электронная начинка. Чем дороже автомобиль, тем больше в нем самых разных электронных опций. Всем этим «оркестром» управляет одна небольшая коробка – это ЭБУ. Что это такое? Это электронный блок управления. О нем мы сегодня и поговорим.

ЭБУ в современном автомобиле

Первым делом стоит начать с терминов. ЭБУ – это «мозги» автомобиля или электронный блок управления. Многие его знают как контроллер. Это действительно мозг машины. Без этого блока все остальные элементы и механизмы превращаются просто в безжизненный хлам, огромное количество пластика, проводов и микропроцессоров.

Электронный блок получает данные от датчиков. Затем информацию обрабатывает по специальным алгоритмам. Далее он посылает специальные команды на исполнительные устройства. ЭБУ есть даже в моделях от АвтоВАЗа. Есть там и датчики – например, кислородный, температуры ОЖ, скорости. Что уж говорить про современные иномарки.

Вот это и есть электронный блок управления ЭБУ. Простыми словами, это умный прибор, что держит на контроле все процессы, которые каждую секунду проходят в автомобилях. В секунду обрабатывается до тысячи разных сигналов.

Что контролирует контроллер?

Можно перечислить несколько основных датчиков, с которых собирается информация. Это температура двигателя, окружающей среды, лямбда-зонд, уровень топлива и холостого хода. Также во многих автомобилях имеются датчики ABS, износа тормозных колодок и прочие сенсоры, отвечающие за безопасность.

Отдельные элементы контролируют скорость движения, положение электронное педали газа. Есть датчик положения коленчатого вала. Также ЭБУ контролирует работу охлаждающей системы, климат-контроля. Блок следит за правильностью работы тормозной системы.

Естественно, это далеко не весь перечень датчиков. Это некий стандартный набор, который встречается на любом более-менее современном авто. Примерно такой набор функций имеет ЭБУ ВАЗ-2170. Мы поговорили о датчиках, но нужно сказать и о исполнительных устройствах.

Это регулятор положения дроссельной заслонки, инжектор, система зажигания. Также ЭБУ управляет фазами распределения, температурой горения смеси и умеет ее поддерживать. Блок анализирует состав выхлопных газов. Он регулирует работу освещения, управляет стеклоподъемниками, всеми подогревами, действием роботизированных и автоматических КПП.

Это лишь минимум того, что умеет среднестатистический ЭБУ. Что это такое, мы уже знаем, поэтому пойдем дальше – будет интересно. На машинах классом повыше имеется куда больше всяких датчиков и устройств.

На самом деле ЭБУ – это небольшой по размерам блок, который удерживает под неусыпным контролем работу всего автомобиля. Каждая система контролируется этим компьютером. Далекие от автомобильного мира люди и начинающие водители думают, что ЭБУ по внешнему виду приставляет собой ноутбук (ведь компьютер же?). Но это совсем не так. Блок управления изготавливается в немного другом форм-факторе.

Как выглядит ЭБУ и что собой представляет?

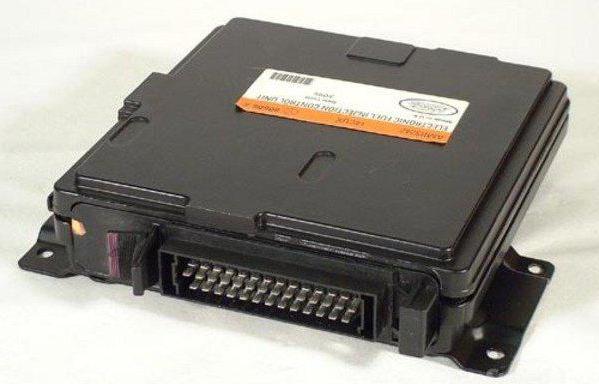

Блок управления изготавливают в самых разных корпусах. Зачастую это пластиковые или алюминиевые основания. К примеру, ЭБУ ВАЗ-2172 изготовлен в пластиковом корпусе. На большинстве иномарок корпус металлический. Материал по большей части зависит от места расположения блока. Так, если на моделях от АвтоВАЗ блок установлен в салоне, то он из пластика. Если бы его устанавливали под капотом, сделали бы из металла.

Но корпус – это далеко не весь ЭБУ. Внутри корпуса находится электронная плата. Это и есть ЭБУ. Что это такое, мы уже примерно знаем. Из платы наружу выведены два разъема – это так называемая CAN-шина. К данным разъемам подсоединены провода от всех датчиков и исполнительных устройств. Нужно заметить, что некоторые блоки также оснащаются разъемом для обновления встроенного ПО, а также диагностическим OBD-II выводом. Как и любой компьютер, этот тоже иногда «глючит». Также сбои случаются в датчиках. В помощью диагностического разъема можно считать коды ошибок ЭБУ ВАЗ и тогда будет легче ремонтировать автомобиль. Больше не нужно искать поломки вручную.

Микросхемы ЭБУ подвержены достаточно сильному нагреву. Поэтому корпуса их имеют ребра. Последние выполняют функцию радиаторов, отводя лишнее тепло. Если взять и посмотреть на демонтированный блок, то по внешнему виду блок – это небольшая коробка размером 15 на 10 см, толщина ее составляет не более сантиметра.

ЭБУ изнутри

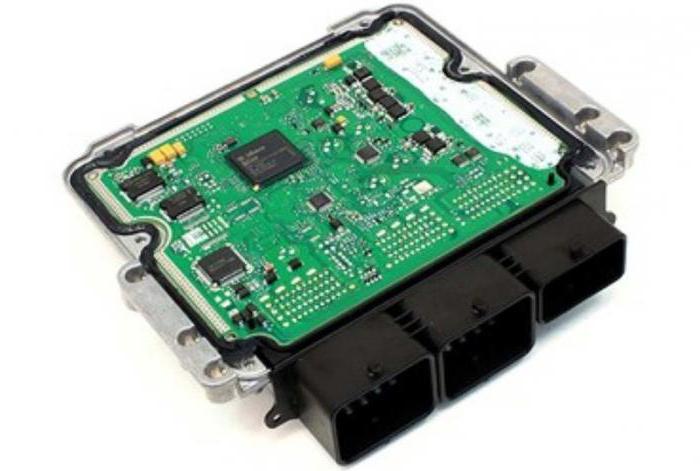

Если блок вскрыть, то можно увидеть достаточно большую плату. Неопытные автовладельцы, да и вообще неопытные пользователи компьютера смогут спутать ее с материнской платой компьютера. Не будем разбираться в устройстве ее досконально, а пройдемся вскользь об основных узлах.

Остановимся на памяти ЭБУ. Что это такое? Существует несколько типов памяти. ППЗУ — это программируемая постоянная, куда разработчики заложили нужные алгоритмы для работы двигателя и других систем. ОЗУ – оперативная память, которая необходимо для работы с промежуточной информацией. Она обрабатывается в реальном времени. ЭРПЗУ – это электронная, перепрограммируемая память. Используется для запоминания временных данных.

Программное обеспечение

Функциональное ПО является наиболее важным. Ведь именно за счет него читается и анализируется информация с датчиков, а также отправляются команды на исполнительные устройства.

Модули ведут контроль полученных данных на предмет ошибок, если такие удалось обнаружить. ПО старается исправить ошибки, если это возможно. Если исправить ошибку нельзя, то на дисплее бортового компьютера выводится Check Engine и т. п. Не нужно помнить все ошибки ЭБУ. Расшифровка их разная для всех видов автомобилей. Например, на «Ладе Приоре» код Р0353 говорит об обрыве цепи катушки зажигания 3-го цилиндра.

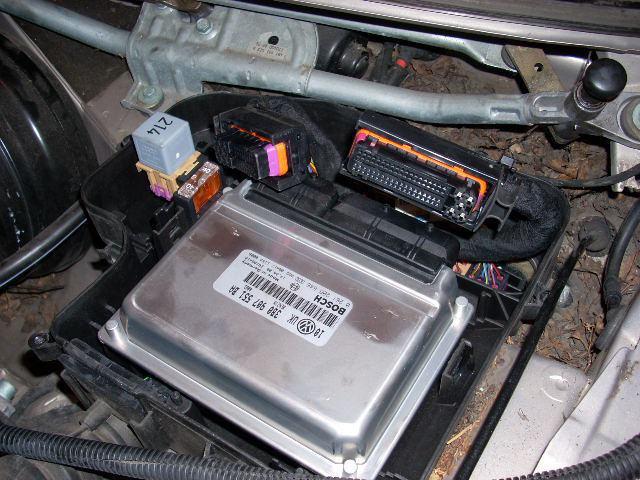

Где расположено ЭБУ?

В салоне блок можно обнаружить под панелью. В моделях от АвтоВАЗ он находится около радиатора отопителя. На иномарках бизнес-уровня ЭБУ можно найти под задним сидением. Некоторые производители стараются установить контроллер в багажнике. Расположить ЭБУ под капотом – это не самое лучшее решение.

Ведь там на блок воздействует дождь, снег и другие факторы. Зачастую в подкапотном пространстве устройство это можно отыскать возле аккумулятора или под предохранительным блоком. Найти несложно – даже обыкновенный автовладелец без особых навыков сможет найти его. Нужно просто немного разобрать приборную панель или же найти блок под капотом. Внешне это коробка, от которой отходят два жгута проводов. Но вот осуществлять ремонт ЭБУ самостоятельно без специальных знаний не стоит. Лучше доверить эту работу профессионалам.

Демонтаж

Снять блок управления очень просто. Достаточно открутить удерживающие болты и отсоединить шлейфы. Естественно, перед этими работами следует снять минусовую клемму с АКБ. На некоторых моделях автомобилей необходим разбор приборной панели. Зачастую блок находится со стороны печки или же под бардачком.

Выяснить, работает ли блок, очень просто. В половине случаев автомобиль просто не получится запустить. Также возможно, что заблокируются все системы, откроются все замки и тому подобное. В остальных случаях могут проявляться сбои в работе двигателя. Так, на некоторых машинах могут плавать обороты, возникают провалы. Двигатель может вообще не запускаться. Горят ошибки, которые не получается убрать при помощи ПО. Нужно отметить, что ЭБУ – это достаточно надежный узел. Поэтому если специально его не «топить», блок будет работать долго и исправно.

Как случаются поломки, если блок надежен? Все просто – достаточно короткого замыкания или попадания на плату влаги. Также ЭБУ не любит физических воздействий и коррозии.

Ремонт, замена

Выполнять ремонт ЭБУ или заменить, сказать сложно. Иногда контроллер сгорает полностью, да так, что ремонту уже не поддается. Необходимо устанавливать новый блок. А это не так уж и дешево – средняя цена составляет от 15 до 40 тысяч рублей.

Но если ошибку можно устранить при помощи замены одной или двух микросхем, то ремонт целесообразен. Если коррозией съело дорожку на плате, это тоже можно восстановить.

Заключение

Теперь начинающие водители знают, что такое ЭБУ в автомобиле, где находится блок и для чего он нужен. Это полезная информация, которая поможет всем автовладельцам. Сейчас в продаже есть специальные диагностические устройства, с помощью которых можно самостоятельно определять поломку авто.

Для чего нужны мозги на автомобиле?

Главная часть системы впрыска автомобиля — электронный блок управленияэлектронный блок управленияЭлектронный блок управления (ЭБУ) в автомобильной электронике — общий термин для любых встраиваемых систем, которые управляют одним или несколькими электрическими системами или подсистемами в автомобиле. Контроллер ЭСУД (электронная система управления двигателем). https://ru.wikipedia.org › Электронный_блок_управления

Зачем в машине мозги?

«Мозги» авто — электронный блок управления Главная часть системы впрыска автомобиля — электронный блок управления двигателем ЭБУ. Он является вычислительным центром — в зависимости от сигналов датчиков, по определенным алгоритмам, выдает управляющие воздействия на исполнительные устройства системы управления.

Как работает ЭБУ автомобиля?

Принцип работы электронного блока Функционирование ЭБУ заключается в приеме информации из различных датчиков, число которых на современных моделях достигает 20-ти и более: данные о расходе воздуха; показатели с лямбда-зонда; информация о коленчатом вале (его положение и частота вращения детали);

Где находятся мозги в машине?

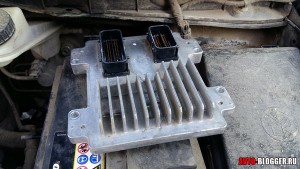

Под капотом. Обычно располагается рядом с аккумулятором (как у меня), или рядом с блоком предохранителей. Как правило, такие блоки ЭБУ хорошо герметизированы.

Что входит в ЭБУ?

Подробнее об устройстве ЭБУ Процессорная часть, иначе называемая микроЭВМ; Элементы, формирующие сигналы, иначе входные и выходные формирователи; Источник питания; Многополюсный штекерный разъем.

Для чего нужны мозги на автомобиле? Ответы пользователей

ЭБУ – электронный блок управления (также известен как «контролер») – по сути это мозг вашей машины, без него все остальные детали это просто куски металла, .

Любой современный автомобиль оснащен электронным блоком управления. Он нужен для того, чтобы следить за работой всех механизмов.

Что такое ЭБУ электронный блок управления. Почему выходит из строя, как выбрать новый ЭБУ, как установить ЭБУ на автомобиль.

Карбюраторные автомобили шли с конвейера без мозгов, так как все управление . Такие доработки нужны тогда, когда требуется внести коррективы в работу ДВС, .

Что такое ЭБУ в автомобиле и для чего он нужен? Все об электронном блоке управления . ЭБУ, что это такое и какие функции он выполняет в устройстве автомобиля?

Цена перепрошивки двигателя автомобиля

ЭБУ влияет как на работу отдельного датчика, так и на весь автомобиль. Поэтому, электронный блок управления двигателем очень важен в современном автомобиле. ЭБУ .

Технология “Evasion steering support” помогает, не прилагая особых усилий, быстро и безопасно объехать преграду. . В машине раздался хруст .

Электронный блок управления – неотъемлемая часть многих агрегатов современного автомобиля. Электроника управляет слаженной и бесперебойной .

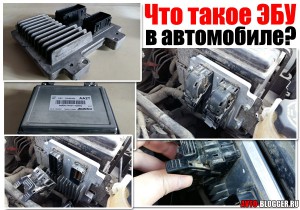

Что такое ЭБУ в автомобиле. Где находится, а также пару слов о прошивке

Современные автомобили уже немного «смахивают» на терминаторов — сплошные датчики, провода, компьютеры и прочая электронная составляющая. Чем круче автомобиль, тем больше этой электроники, хорошо это или плохо вопрос другой. Так вот всей этой «прелестью» управляет всего одна небольшая коробочка – электронный блок управления или попросту ЭБУ. Так как вопросов очень много, типа: — что это такое, где находится и как вообще работает. Я решил все же показать и рассказать «как и что», даже сниму со своего автомобиля. Очень полезно новичкам, так что смотрим …

СОДЕРЖАНИЕ СТАТЬИ

Для начала начнем с определения

ЭБУ – электронный блок управления (также известен как «контролер») – по сути это мозг вашей машины, без него все остальные детали это просто куски металла, пластика, микросхем и проводов. Он получает большое количество информации от всевозможных датчиков (таких как — кислорода, скорости, температуры окружающей среды — двигателя и т.д.), после чего он обрабатывает полученные данные в специальной программе (алгоритме), после чего посылает команды исполнительным устройствам (такие как топливный насос, система зажигания и т.д.). ТО есть он руководит всеми электронными процессами (от положения и света фар до управления такими системами как ABS, ESP и переключения передач у автомата), сейчас даже многие функции магнитол в ЭБУ зашивают.

Как видите это очень умная «железка», однако я хочу подробнее перечислить, какие функции он контролирует и какие приказания отдает.

Что контролирует ЭБУ?

Для начала перечислю датчики, с которых он собирает информацию:

• Температура двигателя
• Температура окружающей среды
• Подача кислорода
• Подача топлива
• Холостого хода
• Датчики антиблокировочной системы, стабилизации, антизаноса, и прочих систем безопасности колес
• Скорость
• Положение дроссельной заслонки
• Положение педали газа
• Коленчатого вала (иногда их два)
• Контроль охлаждающей жидкости
• Датчик кондиционера и его системы
• Контроль, за тормозной системой и ее жидкостью
• Данные с бачка гидроусилителя или из цепи ЭУРа
• Анализ напряжения бортовой сети питания

Это стандартный набор, который встречается практически на любом авто, если ваш автомобиль более «навороченный», то количество датчиков будет больше, сюда могут добавиться датчики подвески, например на некоторых внедорожниках она пневматическая.

Теперь перечислю, кому ЭБУ дает приказания, то есть отсылает команды:

• Это положение дроссельной заслонки + подаче воздуха
• Подача топлива (впрыск из инжекторов)
• Системе зажигания
• Управления фазами газораспределения
• Управления температурой и ее поддержанием
• Анализ выхлопных газов, до и после катализатора
• Системе кондиционирования
• Системе освещения, и прочим электрооборудованием, иногда даже магнитоле
• Стеклоподъемникам
• Подогревам
• Управление автоматической коробки передач

Опять же ребята это минимальный стандартный набор, если ваша машина классом выше, чем народные иномарки, таких команд будет куда больше.

Как видите эта маленькая коробочка, держит под контролем весь автомобиль, то есть все системы и датчики завязаны именно на нем.

Многие мои читатели думают, что этот блок похож непосредственно на компьютер, ну или минимум на ноутбук, только без дисплея. Одно это не так! Форм фактор у него совсем другой.

Что предоставляет физически

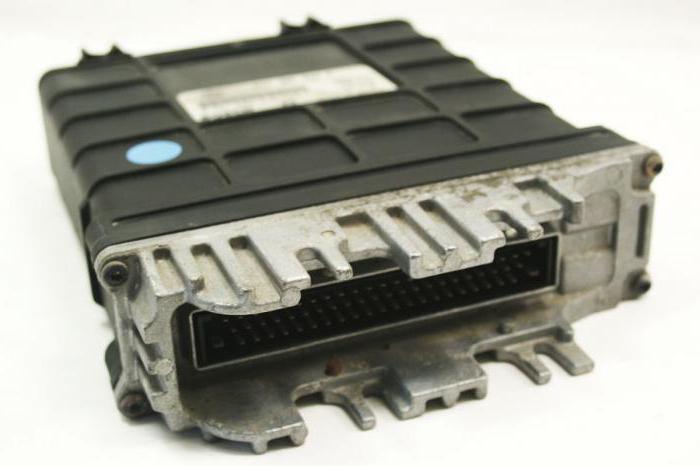

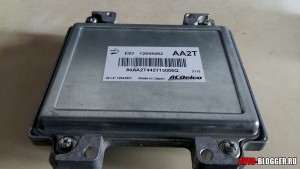

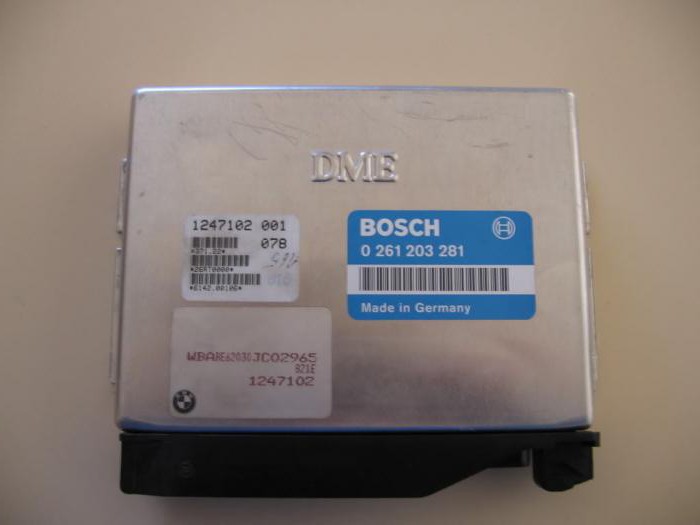

Электронный блок управления бывает в различных корпусах, обычно или пластик, или железный — алюминиевый. Например, на наших ВАЗ зачастую используют пластиковые корпуса, на многих иномарках железные. Также корпус может различаться от его места расположения, так например если он находится в салоне, то можно применить и пластик, а вот если под капотом, то есть снаружи, то как правило это алюминий (другой металл).

В корпус закрывают саму плату, которая и является непосредственно контролером. А вот наружу от нее выходят всего два разъема, под CAN шины, именно к ним подсоединяются провода от множества датчиков и устройств. Справедливости ради, стоит отметить, что на некоторых контроллерах есть еще и разъем для диагностики – заливки программного обеспечения.

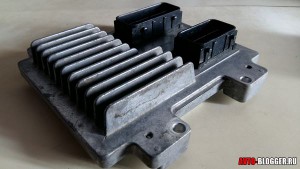

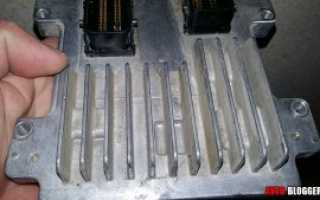

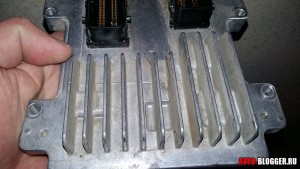

Зачастую ЭБУ достаточно сильно греется, а поэтому на корпусах расположено оребрение, для отвода тепла. Это как у компьютеров радиатор охлаждения процессора.

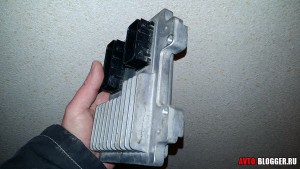

Если посмотреть на снятый ЭБУ, то станет понятно, что это просто небольшая коробочка с размерами примерно 30 на 30 см и толщиной всего в 5 – 7 см.

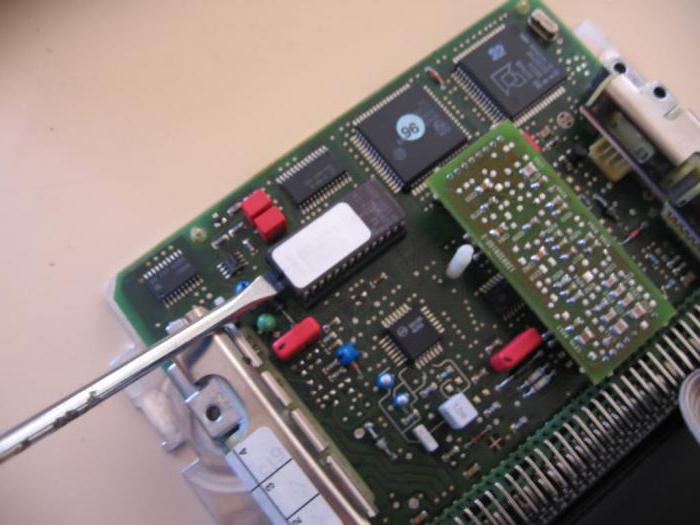

Что внутри?

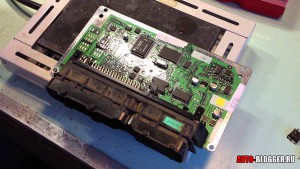

Если открыть «коробку», то перед вашими глазами появится большая плата, для неопытного пользователя, она будет смахивать на плату от компьютера, я не буду лезть в дебри, и рассказывать вам досконально устройство этой «платы», обозначу только основные узлы:

Память ЭБУ – она подразделяется на несколько частей:

• ППЗУ — программируемое постоянное запоминающие устройство — сюда закладывают необходимые программы и функции работы мотора;
• ОЗУ – оперативно запоминающее устройство. Служит для работы с промежуточными данными, которые обрабатываются «здесь и сейчас».
• ЭРПЗУ – электронное репрограмируемое запоминающее устройство – нужно для хранения временной информации – например, коды доступа, коды блокировки, время работы различных агрегатов, пробег, расход топлива, температура двигателя и т.д.

Программное обеспечение – также различное:

Функциональное – самое важное, получает информацию с датчиков, анализирует ее и отправляет исполнителям.

Контрольные микросхемы (модули) – контролируют полученные данные на ошибки, если вдруг они обнаружены, старается их исправить, если не получается – выдает ошибку CHECK ENGINE, либо какие – то другие (как например недавно у меня code 84 — 89), либо может полностью блокировать запуск двигателя.

Именно в это программное обеспечение и вносят изменения ЧИП – тюнеры, про это чуть позже.

Где находится?

Я уже немного затронул про расположение этого блока. НО сейчас хочется немного повторить. Основных расположений всего два:

• Салон автомобиля. Это может быть как под панелью, например в наших ВАЗ он располагается в районе радиатора печки. Также под задним сидением, на многих иномарках бизнес – класса находится именно там. Я также где-то читал в интернете, что может быть и в багажнике автомобиля.

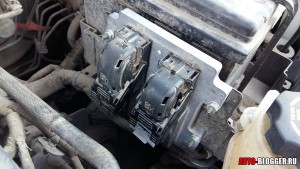

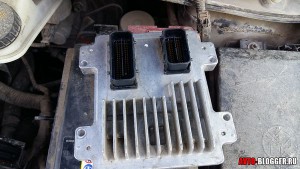

• Под капотом. НЕ самое лучшее место, потому как грязь, снег, вода и прочие прелести. Обычно располагается рядом с аккумулятором (как у меня), или рядом с блоком предохранителей. Как правило, такие блоки ЭБУ хорошо герметизированы.

Так что найти его не так то и сложно. Даже обычный водитель сможет разобрать часть панели приборов (как правило, она не так сложно снимается), либо заглянуть под капот своего авто. Если увидите коробочку, из которой идут два шлейфа проводов – это и есть ЭБУ. Вот только лезть в него я вам не советую – если ничего не понимаете, лучше довериться профессионалам.

Как снять, замена и ремонт ЭБУ

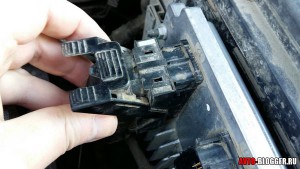

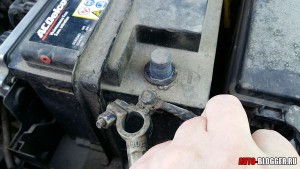

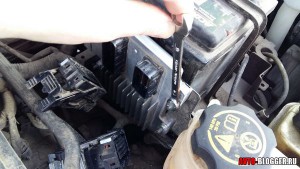

Снимается этот блок просто – лично у меня на моем АВЕО нужно открутить всего 4 болта от площадки с креплением. И отсоединить пару шлейфов – по сути все – блок у вас в руках. ВАЖНО — для начала отсоединяем минусовую клемму аккумулятора.

Но на некоторых машинах нужно для начала разобрать панель приборов, обычно это около печки, либо под перчаточным ящиком. Дальше действия такие е же, никакой разницы. Блоки примерно все похожи.

Определить, что блок у вас не работает довольно просто, в 50% случаев машина попросту не будет запускаться, также могут быть блокированы все системы вплоть до открывания замков дверей. В остальных случаях могут проявляться различные «огрехи» в работе двигателя – могут сильно плавать обороты, либо будут провалы в работе (например — давите газ, а машина не едет), также агрегат полностью не запускается. Возможно, постоянно будут гореть ошибки, которые нельзя программно «скинуть». Стоит отметить, что ЭБУ достаточно прочное устройство, поэтому если специально его не спалить – то он может работать очень долго.

Как может возникнуть проблема – поломка? Банально — но это короткое замыкание, попадание воды (антифриза) на плату, перегрузка и как следствие перегрев (сгорит плата), физические удары (при аварии), коррозия.

Ремонт или замена – вопрос сложный, иногда ЭБУ выгорает полностью, что ремонтировать уже нечего! Нужно покупать новый, а стоит он, ой как недешево – средняя цена на иномарку около 15000 – 25000 рублей. Однако если ошибки вызваны поломкой лишь одной микросхемы, либо ржавчина съела дорожку или контакт, то восстановить все же нужно попробовать. Для это просто отдаем в ремонт электроники, процентов на 80, они его восстановят, причем работать после этого будет еще достаточно долго.

Пару слов о (прошивке) ЧИП – тюнинге

Конечно, у меня уже есть статья об этом процессе, почитайте. Но сейчас немного повторюсь. ЧИП – тюнинг – это программное улучшение стандартной «прошивки» (микропрограммы), которую закладывают с завода. Сейчас очень много компаний, которые занимаются такого вида работами, но стоит помнить, что прошивки должны быть также оригинальными, либо адаптированными для вашего авто. Новая программа – позволит увеличить мощность, улучшить плавность хода, а также сделать расход топлива более экономичным. Кстати прошивка регулирует и работу вашей автоматической коробки передач, переключения и т.д.

Скажу так при помощи ЧИП – тюнинга можно добиться прибавления мощности от 10% а иногда и выше, если скажем — убрать катализатор.

Вот такая вот статья получилась, сейчас смотрите небольшое видео.

НА этом заканчиваю, читайте наш АВТОБЛОГ, будет интересно.

(26 голосов, средний: 4,42 из 5)

Что такое ЭБУ, где он располагается в автомобиле и какие функции выполняет

Современные автомобили всё больше напоминают сплошное переплетение из проводов, датчиков и всевозможных компьютеров. Машина переполнена электроникой. Можно бесконечно долго спорить на тему того, плохо это или всё же хорошо.

Здесь куда важнее разобраться с устройством, которое фактически руководит и контролирует работу всей электронной начинки автотранспортного средства. И тут речь идёт об электронном блоке управления, либо просто ЭБУ.

Про эту аббревиатуру не слышал разве что самый ленивый человек, который совершенно не интересуется автомобилями и никогда не вникал в суть их устройства, но таких найдутся единицы. Большинство знает об этом блоке. Если быть точнее, то о его существовании. Но при этом мало представляют себе суть ЭБУ, его функции, возможности и даже расположение в конструкции автомобиля.

Что контролирует

Для всех расшифровка стала уже вполне понятной и известной. Понять смысл устройства стало куда проще даже после этого шага. Теперь вы знаете, что это за аббревиатура и как расшифровывается рассматриваемый нами ЭБУ. Довольно часто используется только аббревиатура в технической документации, поскольку автомобилистам нет смысла каждый раз напоминать её значение. ЭБУ можно называть коротко с помощью аббревиатуры, использовать полное понятие электронного блока управления, либо просто контроллер. Суть от этого никак не изменится. Куда важнее узнать, что же такое этот ЭБУ и где он находится в автомобиле.

Фактически блок является мозгами современного автомобиля, без которого мы бы получили груду металла со всевозможными датчиками, проводами и электронными устройствами, никак не связанными друг с другом.

ЭБУ практически постоянно находится в режиме работы, поскольку на него поступает огромный объём информации от всевозможных датчиков. Эти данные блок обрабатывает, используя предусмотренные в его программе алгоритмы, после чего отправляет командные сигналы на так называемые исполнительные устройства. Блок заставляет в соответствующем режиме работать насосы, системы зажигания, форсунки и многое другое.

В итоге получается так, что блок выступает в качестве руководителя для всех предусмотренных в автотранспортном средстве электронных процессов. А это от элементарной работы фар до управления системами безопасности.

Есть достаточно обширный перечень датчиков, с которых информация сначала идёт на наш ЭБУ, а затем, проходя обработку, сам блок отправляет команды на исполнительные устройства, в зависимости от результатов анализа полученных сведений.

Среди основных датчиков, которые зависят от контроллера, можно выделить несколько. Они отвечают за:

• температуру мотора;
• холостой ход;
• подачу горючего;
• подачу кислорода;
• температуру окружающей среды;
• антиблокировочную систему;
• систему стабилизации;
• антизанос;
• скорость;
• текущее положение заслонки дросселя;
• уровень нажатия педали акселератора;
• коленвал; ;
• уровень ОЖ;
• уровень тормозной жидкости;
• напряжение в бортовой сети;
• гидроусилитель;
• электроусилитель руля;
• кондиционер;
• отопление и пр.

Но тут перечислен только базовый набор, который есть практически на каждом современном автотранспортном средстве. На более продвинутых машинах в богатой комплектации список значительно увеличивается.

Обработав полученную информацию, контроллер или мозг автомобиля отправляет команды различным исполнительным узлам, системам и механизмам. Это позволяет внести изменения в работу:

• дроссельной заслонки;
• системы подачи воздуха;
• зажигания;
• фаз газораспределения;
• системы кондиционирования;
• выхлопной системы;
• освещения;
• стеклоподъёмников;
• подогрева;
• АКПП и пр.

Но и тут речь идёт исключительно о минимальном наборе, характерном для базовой комплектации недорогой иномарки. Увеличьте комплектацию или купите более современных и продвинутый автомобиль с большим количеством электроники, и ЭБУ будет посылать команды целому ряду дополнительных систем, механизмов и устройств.

Для многих это удивительно, что один небольшой блок выполняет столь сложную работу. Причём делает это постоянно, без перерывов, одновременно обрабатывая огромный объём информации.

Из-за широких функций и возможностей некоторые полагают, что ЭБУ должен выглядеть как компьютер, ноутбук или планшет, обладать внушительными размерами. Исключением можно назвать лишь отсутствие экрана. Но в действительности все поражаются ещё больше, видя реальный форм-фактор этого управляющего блока.

Как выглядит

Фактически вы уже знаете, что такое ЭБУ в любой современной машине. Это контрольно-командный центр всего автотранспортного средства. Вся используемая электроника завязана на одном блоке. Она обязана отчитываться перед ЭБУ ежесекундно и порой даже чаще. При этом сам контроллер, анализируя полученные данные, может корректировать работу систем и всей машины, передавая необходимые командные сигналы к исполнительным устройствам.

Теперь стоит взглянуть на блок просто как на составляющий элемент автомобиля. Это небольшое устройство, которое заключено в специальный корпус. В качестве материала для корпуса используется пластик или металл, чаще всего алюминий из-за его неподверженности коррозии.

Корпус устанавливается в разных местах, в зависимости от конкретной марки и модели. При этом от расположения зависит сам материал корпуса ЭБУ. Если инженеры решили установить его в салоне, тогда применяется пластик и прочный полимер, поскольку угрозы быстрого износа и повреждения нет. Когда ЭБУ располагают в подкапотном пространстве, тут лучше применять металл.

Внутри этого корпуса располагается плата. Она и есть тот самый контроллер или управляющий блок. Наружу выходят разъёмы в количестве 2 штук. Адаптированы эти разъёмы под шины типа CAN. Через них происходит соединение со всеми проводами от датчиков и устройств в авто.

Дополнительно на большинстве ЭБУ есть разъём для подключения диагностического оборудования. С его помощью чистятся мозги блока, меняется программное обеспечение, восстанавливаются базовые настройки, удаляются ошибки и пр.

Активная работа блока приводит к его активному нагреву. Чтобы отвести тепло, инженеры предусмотрели наличие специальных оребрений. Это похоже на радиатор охлаждения процессоров, которые применяются в компьютерах и ноутбуках.

Сняв с автомобиля этот блок управления, вы увидите перед собой коробочку компактных размеров. Примерные параметры составляют 30х30 мм при толщине не более 70 мм. Хотя блоки бывают разными, в зависимости от года выпуска, конкретного автомобиля и автопроизводителя.

Внутренняя начинка

С коробкой разобрались. Теперь ведь интересно заглянуть внутрь. Под оболочкой, выполняющей роль кожуха и защиты, скрывается плата внушительных размеров. Во многом напоминает те платы, которые вмонтированы в системный блок обычного персонального компьютера.

Вдаваться в подробности устройства платы ЭБУ не имеет смысла. Тут важно знать, что она включает в себя 2 ключевых узла. Это память и программное обеспечение.

Причём память здесь есть 3 типов:

• Постоянно запоминающее программируемое устройство или просто ППЗУ. Она служит для закладки различных программ и функций для работы силового агрегата;
• Оперативное запоминающее устройство, либо же сокращённо ОЗУ. Этот отдел памяти блока необходим для осуществления работы с промежуточной информацией. Фактически здесь данные обрабатываются в режиме реального времени;
• Последней частью памяти является ЭРПЗУ. Также запоминающее устройство, которое называют электронным репрограммируемым. Хранит временную информацию в виде кодов доступа, блокировки, пробега, расхода топлива и пр.

Следующим разделом платы блока управления выступает программное обеспечение. Его делят на 2 типа:

• Наиболее важным считается функциональное ПО. Сюда приходит различная информация со всевозможных датчиков. ПО анализирует данные и отправляет затем команды на исполнение;
• Другим типом памяти выступают модули или контрольные микросхемы. Нужно для контроля полученной информации и проверки на предмет ошибок. При их обнаружении ПО старается устранить ошибки. Если это сделать не удаётся, тогда водитель видит их в виде буквенно-цифровых обозначений. Самым известным можно считать Check или Check Engine. В некоторых случаях, если ошибка критическая, ПО блокирует возможность пуска ДВС.

Также о программном обеспечении в составе платы ЭБУ хорошо известно поклонникам чип-тюнинга. Сюда вносятся изменения, переписываются программы, задаются новые алгоритмы.

Расположение

Справедливо будет узнать, где именно в автомобиле находится ЭБУ. В действительности блок располагается в разных местах. Всё зависит от конкретного автомобиля и порой даже года выпуска.

Есть 2 основных места, куда автопроизводители в процессе сборки транспортного средства устанавливают управляющий блок.

1. Салон. Поскольку салон является достаточно вместительным пространством, искать следует исходя из руководства к вашему автомобилю. В случае с машинами производства АвтоВАЗ выбирают место под панелью около печного радиатора. У некоторых блок располагается под задним диваном. Это наиболее актуально в последнее время для иномарок премиум класса. Есть редкие случаи, когда блок ставят в багажный отсек.
2. Подкапотное пространство. Вообще инженеры давно пришли к выводу, что располагать блок под капотом не очень правильное решение. Это обусловлено постоянным воздействием грязи, воды, влаги, осадков, высоких температур. Всё это негативно влияет на блок, даже если он заключён в прочный и надёжный корпус. Искать ЭБУ следует в районе аккумуляторной батареи, около блока с предохранителями.

На практике отыскать управляющий блок даже на автомобиле, который вы только приобрели и не успели разобраться с его устройством, не сложно.

Автопроизводители никогда не размещают блоки под панелями, которые тяжело снять или для доступа требуется разбирать половину салона. Обычно это одна скрытая панель, удерживающаяся на фиксаторах или на 1-2 саморезах. В подкапотном пространстве найти ЭБУ ещё проще. Визуально ищите коробочку, от которой отходит пара шлейфов.

Опытные автомобилисты и специалисты в области диагностики автомобилей настоятельно не рекомендуют любителям пытаться разбирать и чинить блок. Это сложное устройство, что вы уже наверняка поняли. Потому и крайне дорогостоящее даже на автомобилях бюджетного класса. Если возникают проблемы, лучшим решением будет обращение в проверенный автосервис.

Неисправности

Часто автолюбители интересуются, как можно проверить свой ЭБУ на работоспособность. Для этого не нужно разбирать весь блок и пытаться что-то там открутить. Следует ориентироваться на косвенные признаки.

Есть несколько признаков неисправности ЭБУ, которые проявляются в виде следующих симптомов:

• двигатель не запускается вообще;
• все или часть систем блокируются;
• мотор работает с погрешностями;
• плавают обороты;
• проваливаются обороты мотора;
• вылезают ошибки.

Любая неисправность в ЭБУ является крайне неприятной, поскольку блок считается надёжным и долговечным элементом. Плюс очень дорогим. Никто не хочет столкнуться с необходимостью его замены. Симптомы поломок появляются лишь в результате неправильной эксплуатации, механических повреждений или некорректной заливки программного обеспечения, что часто случается с любителями чип-тюнинга.

Причины самой поломки предельно банальные. Это короткое замыкание, попадание на плату влаги и воды, перегрузка, перегрев, физические воздействия, влияние коррозийных процессов.

Серьёзное повреждение или перегорание платы практически не оставляет шансов на восстановление работоспособности старого управляющего блока. Потому приходится покупать новый. И тут возникает главная проблема в виде высокой стоимости. Если у вас бюджетный автомобиль в простой комплектации, в среднем за блок придётся отдать не менее 300-500 долларов.

Не стоит сразу же спешить выкидывать свой ЭБУ. Для начала попробуйте разобрать блок и посмотреть, что произошло внутри. Бывает так, что ошибки вылезают из-за проблем лишь с одной небольшой микросхемой, коррозия задела некоторые участки, нарушились контакты. Подобные неисправности устраняются с вероятностью 80%. После такого ремонта ЭБУ может прослужить ещё много лет. Но лучше отдать в ремонт хорошему специалисту, а не пытаться что-то сделать самому, не имея надлежащего опыта, знаний и умений.

ЭБУ является важнейшим и неотъемлемым составляющим компонентом любого современного автомобиля. И чем больше электроники используется в машине, тем выше значимость блока управления. Но тем и выше его ответственность. Потому производители крайне ответственно подходят к вопросу его создания, чтобы предотвратить возможные сбои, минимизировать неисправности и не допустить появления ошибок. Невероятно сложное устройство, внешность которого порой не даёт поверить в это.
