Светофоры на железнодорожных переездах
Светофор на железнодорожном переезде является неотъемлемой частью переездной сигнализации, и выполняет такую же функцию, как и транспортный светофор на регулируемом участке дороги.
Огни светофора на жд переезде сигнализируют о приближении поезда (локомотива). При запрещающем сигнале светофора выезжать на переезд запрещается (пункт 15.3 ПДД).
Несколько слов о ж/д переезде.
Железнодорожный переезд — это место пересечения железнодорожных путей с дорогами в одном уровне. В таких местах переезд специально оборудуют для удобства и безопасности движения безрельсового транспорта через ж/д пути.
Ответ на вопрос «как проехать жд переезд» достаточно несложный, он рассмотрен в одноименной публикации Как проехать жд переезд.
Как понять, что впереди по движению находится железнодорожный переезд?

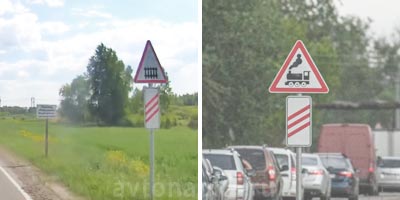

Для этого в ПДД предусмотрены несколько предупреждающих знаков. Основные из них — это знак 1.1 «Железнодорожный переезд со шлагбаумом» и знак 1.2 «Железнодорожный переезд без шлагбаума». Подробнее знаках ж/д переезда — в статье Предупреждающие дорожные знаки 1.1 — 1.4.6.
За пределами населенных пунктов данные знаки устанавливают по ходу движения дважды, т.е. их дублируют. От ближнего к переезду знака до самого переезда остается не менее 50 метров. Этого расстояния более, чем достаточно для того, чтобы подготовиться к движению через ж/д пути.
Для безопасности движения через переезд железнодорожные переезды оборудуют автоматической светофорной сигнализацией и ограждающими устройствами.
Читайте также:
Светофоры на жд переездах

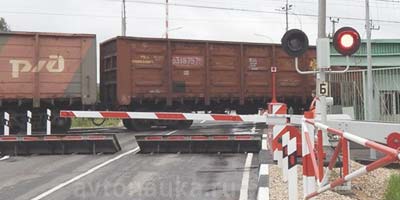

При автоматической светофорной сигнализации переезд ограждают специальными переездными светофорами, которые устанавливают перед переездом на обочине дороги с правой стороны по движению безрельсовых транспортных средств.

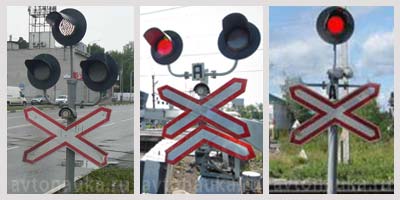

Светофоры на жд переездах имеют специальную форму в виде двух красных фонарей, расположенных горизонтально. Дополнительно к двум красным сигналам ж/д светофор может быть оборудован третьей секцией бело-лунного цвета.
Красные огни светофоров направлены в сторону автомобильной дороги. Когда поезда нет, то данные огни не горят, тем самым указывая на отсутствие приближающегося поезда к переезду, и разрешая транспорту двигаться через переезд.
То же значение имеет мигающий бело-лунный сигнал. Когда он медленно мигает, то переезд транспорта через жд пути разрешается.
При приближении поезда к переезду красные огни переездных светофоров начинают поочередно мигать, а бело-лунный сигнал гаснет. Одновременно звонит звонок. С этого момента движение автотранспорта через переезд запрещается.
Внимание: два попеременно мигающих красных сигнала запрещают движение через жд переезд.
После проследования поезда через переезд огни светофоров гаснут, звонки выключаются и безрельсовому транспорту разрешается дальнейшее движение через ж/д пути.
-
Читайте также:
Еще светофор на жд переезде может быть в виде только одной секции красного цвета. В норме он не горит, а включается при подходе поезда. Мигающий одиночный красный сигнал запрещает движение через переезд. Соответственно, когда он не горит, движение через переезд разрешается.
Подведем итог относительно светофорных огней на ж/д переезде:
- Мигающий одиночный красный сигнал – запрещается движение через ж/д переезд;
- Два попеременно мигающих красных сигнала, расположенных горизонтально — запрещается движение через ж/д переезд;
- Медленно мигающий одиночный бело-лунный сигнал в совокупности с двумя не горящими красными фонарями, расположенными горизонтально — разрешается движение через ж/д переезд.
Будьте внимательны за рулем.
Если есть желание поделиться прочитанным, ниже кнопки на выбор. Жмем, не стесняемся.
Еще по теме из раздела: Читаем дорогу
Самые читаемые разделы сайта
2 комментария
На крайне редко используемом переезде установлен светофор БЕЗ шлагбаума. При приближение поезда загораются красные огни светофора, но в его отсутствии БЕЛЫЕ ОГНИ НЕ ГОРЯТ.
ГИБДДшники там устраивают ловушки «сбор дани», за проезд без остановки у знака «СТОП» и стоп линии разметки. Поясняя свои действия ОТСУТСТВИЕМ работающего БЕЛОГО светового сигнала светофора, ЯКОБЫ таким образом аннулируя действие правил ПДД проезда со светофором, и обязывающее водителя останавливаться, руководствуясь ЗНАКОМ и стоп линией.
Аргументы по НАЛИЧИЮ СВЕТОФОРА и этим АННУЛИРУЮЩЕЕ действие знаков и их неправоте — НЕ ВОСПРИНИМАЮТСЯ. Совет ЗАМЕНИТЬ перегоревшие лампочки игнорируется, якобы их исправностью и ТАКИМ вот «ПРАВИЛЬНЫМ», «ХИТРЫМ» светофором.
Доказать свою правоту по ПДД они мне не смогли, так же как и я им свою, ОТСУТСТВИЕМ ЗАПРЕЩАЮЩИХ мне движение огней КРАСНОГО цвета. Наличие у меня видеорегистратора и ЯКОБЫ на их видео перекрывающий мой проезд чужой автомобиль, позволил мне избежать протокола.
При этом я твёрдо уверен что «спас» меня не только регистратор, и неспособность ими доказать свою правоту. Но и моя «наглость» — что я ВООБЩЕ «позволил себе спорить и сомневаться», а так же угроза обращения в суд с ВИДЕО с моего регистратора.
-
Читайте также:
ВОПРОС К ВАМ — КТО ИЗ НАС ПРАВ?
И ещё. Трактовка «Не работающий светофор» это как? Я проживаю рядом, часто там проезжаю, и ЗНАЮ, ЧТО КРАСНЫЙ СИГНАЛ, хоть и крайне редко, но при наличии поезда вполне исправен и РАБОТАЕТ.
Начнем с «конца». Под неработающим (либо выключенным) светофором подразумевается факт отсутствия свечения его фонарей в данный момент времени. Разъяснение есть в комментариях к пункту 6.9 ПДД.
Технически исправный светофор (например, мигающий красный фонарь (красные фонари, если их два)) пребывает в «спящем» режиме до тех пор, пока отсутствует приближающийся поезд. Если есть белолунный фонарь, то во время отсутствия поезда он мигает, т.е. светит.
Соответственно, подходит поезд — белолунный фонарь гаснет, и включаются красные огни светофора.
Если по каким-то причинам во время отсутствия поезда белолунный фонарь не светится (не мигает, либо отсутствует), то ж/д светофор считается выключенным (он не работает в данный момент времени). В это время действуют знаки приоритета.
При наличии перед ж/д переездом знака 2.5 «Движение без остановки запрещено», при неработающем светофоре ПДД обязывают остановиться перед стоп-линией, а при ее отсутствии — перед знаком 2.5.
Теперь, собственно, кто прав, а кто не прав. Не стану давать оценку действиям сотрудников, но формально они правы.
В соответствии с ГОСТ знак 2.5 НЕ должен устанавливаться перед ж/д переездом со светофором.
-
Читайте также:
Но поскольку знак 2.5 присутствует, а огни ж/д светофора не светятся, то пункт 15.4 ПДД требует остановиться перед знаком «Движение без остановки запрещено».
Пользуясь случаем, сотрудники, мягко говоря, контролируют выполнение данного требования. А решения всех прочих несоответствий «ждут» своей очереди. Придет время, и их исправят.
Вагонник.РФ
ИСИ — Инструкция по сигнализации на железнодорожном транспорте РФ
Инструкция по сигнализации на железнодорожном транспорте РФ. Приложение №7 к приказу Минтранса России от 04.06.2012г. №162
I. Общие положения
II. Сигналы на железнодорожном транспорте
- круглосуточные, подаваемые одинаково в светлое и темное время суток, такими сигналами служат огни светофоров установленных цветов, маршрутные и другие световые указатели, постоянные диски уменьшения скорости, квадратные щиты желтого цвета (обратная сторона зеленого цвета), красные диски со светоотражателем для обозначения хвоста грузового поезда, сигнальные указатели и знаки;
- дневные, подаваемые в светлое время суток; для подачи таких сигналов служат диски, щиты, флаги, крылья семафоров и сигнальные указатели (стрелочные, путевого заграждения, устройств сбрасывания и гидравлических колонок);
- ночные, подаваемые в темное время суток; такими сигналами служат огни установленных цветов в ручных и поездных фонарях, фонарях на шестах, крыльях семафоров и сигнальных указателях.
III. Светофоры на железнодорожном транспорте
- входные – разрешающие или запрещающие поезду следовать с перегона на железнодорожную станцию;
- выходные – разрешающие или запрещающие поезду отправиться с железнодорожной станции на перегон;
- маршрутные – разрешающие или запрещающие поезду проследовать из одного района железнодорожной станции в другой;
- проходные – разрешающие или запрещающие поезду проследовать с одного блок-участка (межпостового перегона) на другой;
- прикрытия – для ограждения мест пересечений железнодорожных путей в одном уровне другими железнодорожными путями, трамвайными путями и троллейбусными линиями, разводных мостов и участков, проходимых с проводником;
- заградительные – требующие остановки при опасности для движения, возникшей на железнодорожных переездах, крупных искусственных сооружениях и обвальных местах, а также при ограждении составов для осмотра и ремонта вагонов на станционных железнодорожных путях;
- предупредительные – предупреждающие о показании основного светофора (входного, проходного, заградительного и прикрытия);
- повторительные – для оповещения о разрешающем показании выходного, маршрутного, въездного (выездного), технологического и о показании горочного, маневрового светофоров, когда по местным условиям видимость основного светофора не обеспечивается;
- локомотивные – для разрешения или запрещения поезду следовать по перегону с одного блок-участка на другой, а также предупреждения о показании путевого светофора, к которому приближается поезд;
- маневровые – разрешающие или запрещающие производство маневров;
- горочные – разрешающие или запрещающие роспуск вагонов с горки;
- въездные (выездные) – разрешающие или запрещающие въезд железнодорожного подвижного состава в производственное помещение и выезд из него на железнодорожных путях необщего пользования;
- технологические – разрешающие или запрещающие подачу или уборку железнодорожного подвижного состава при обслуживании объектов, расположенных на железнодорожных путях необщего пользования (вагоноопрокидывателей, вагонных весов, устройств для восстановления сыпучести грузов, сливо-наливных устройств и др.).
8. Основные значения сигналов, подаваемых светофорами (независимо от места установки и их назначения), следующие:
- один зеленый огонь – разрешается движение с установленной скоростью; следующий светофор открыт;
- один желтый мигающий огонь – разрешается движение с установленной скоростью; следующий светофор открыт и требует проследования его с уменьшенной скоростью;
- один желтый огонь – разрешается движение с готовностью остановиться; следующий светофор закрыт;
- два желтых огня, из них верхний мигающий – разрешается проследование светофора с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт;
- два желтых огня – разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться у следующего светофора; поезд следует с отклонением по стрелочному переводу;
- один красный огонь – стой! Запрещается проезжать сигнал;
- один лунно-белый огонь – разрешается маневровому составу проследовать маневровый светофор и далее руководствоваться показаниями попутных светофоров или указаниями (сигналами) руководителя маневров;
- один синий огонь – запрещается маневровому составу проследовать маневровый светофор.
 |
| Рис. 49 |
 |
| Рис. 48 |
 |
| Рис. 62 |
 |
| Рис. 63 |
 |
| Рис. 64 |
 |
| Рис. 65 |
 |
| Рис. 66 |
IV. Сигналы ограждения на железнодорожном транспорте
- на перегоне – разрешается движение с уменьшением скорости, впереди опасное место, требующее остановки или проследования с уменьшенной скоростью;
- на главном железнодорожном пути железнодорожной станции – разрешается движение с уменьшением скорости, впереди опасное место, требующее проследования с уменьшенной скоростью;
- на остальных станционных железнодорожных путях – разрешается проследование сигнала со скоростью, указанной в предупреждении, а при отсутствии его – на железнодорожных путях общего пользования со скоростью не более 25 км/ч, а на железнодорожных путях необщего пользования – со скоростью не более 15 км/ч.
 |
| Рис. 98 |

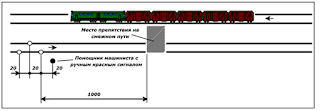

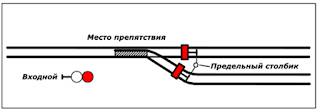

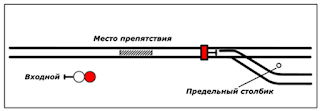

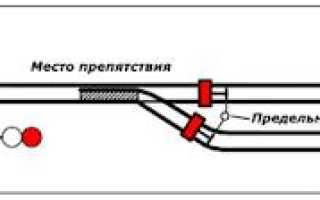

Если какие-либо из этих стрелок направлены остряками в сторону места препятствия или производства работ и не дают возможности изолировать железнодорожный путь, такое место с обеих сторон ограждается переносными красными сигналами, устанавливаемыми на железнодорожных путях общего пользования на расстоянии 50 м, а на железнодорожных путях необщего пользования – 15 м от границ места препятствия или производства работ (рис. 99). В том случае, когда остряки стрелок на железнодорожных путях общего пользования расположены ближе чем на 50 м, а на железнодорожных путях необщего пользования – ближе чем на 15 м от места препятствия или производства работ, между остряками каждой такой стрелки устанавливается переносной красный сигнал (рис. 100).
 |
| Рис. 99 |
 |
| Рис. 100 |
 |
| Рис. 103 |
 |
| Рис. 104 |
- затребования восстановительного или пожарного поезда, а также вспомогательного локомотива, если помощь оказывается с хвоста;
- если поезд был отправлен при перерыве действия всех средств сигнализации и связи по правильному железнодорожному пути на двухпутный перегон или однопутный перегон с извещением об отправлении за ним другого поезда.
 |
| Рис. 111 |
V. Ручные сигналы на железнодорожном транспорте
- днем – движением по кругу желтого флага, руки или какого-либо предмета;
- ночью – движением по кругу фонаря с огнем любого цвета (рис. 113);
2) желтым развернутым флагом днем и желтым огнем ручного фонаря ночью – разрешается движение со скоростью, указанной в предупреждении или в распоряжении владельца инфраструктуры, владельца железнодорожных путей необщего пользования, а при отсутствии этих указаний на железнодорожных путях общего пользования со скоростью не более 25 км/ч, на железнодорожных путях необщего пользования – не более 15 км/ч (рис. 114).
 |
| Рис. 114 |
| Рис. 115 |
- днем – поднятой вертикально рукой,
- ночью – поднятым ручным фонарем с прозрачно-белым огнем (рис. 116).
52. Дежурный по железнодорожной станции, где ему вменено в обязанность провожать поезда, при отправлении или проходе поезда по железнодорожной станции без остановки показывает:
- днем – поднятый вертикально в вытянутой руке ручной диск, окрашенный в белый цвет с черным окаймлением, или свернутый желтый флаг;
- ночью – поднятый ручной фонарь с зеленым огнем (рис. 118).
- днем — ручной красный диск или развернутый красный флаг;
- ночью — красный огонь ручного фонаря (рис. 119) (Изм. приказом Минтранса №57 от 30 марта 2015г).
Дежурный по железнодорожной станции встречает поезд, прибывающий на графиковую стоянку:
- днем – поднятый вертикально в вытянутой руке ручной диск, со световозвращающей пленкой белого цвета (Изм. приказом Минтранса №57 от 30 марта 2015г) с черным окаймлением, или свернутый желтый флаг;
- ночью – поднятый ручной фонарь с белым огнём.
- днем – развернутый желтый флаг;
- ночью – желтый огонь ручного фонаря. (Изм. приказом Минтранса №57 от 30 марта 2015г)
VI. Сигнальные указатели и знаки на железнодорожном транспорте
| Рис. 123 |
| Рис. 124 |
64. На участках железнодорожных путей, где установлены средства автоматического контроля технического состояния железнодорожного подвижного состава на ходу поезда применяются сигнальные световые указатели, помещаемые на опорах контактной сети или отдельных мачтах (рис. 137) или речевые информаторы.
| Рис. 137 |
При появлении на сигнальном указателе светящихся полос прозрачно-белого цвета, сигнализирующих о наличии неисправных вагонов в составе поезда, или получении соответствующего сообщения речевого информатора, а также при получении по радиосвязи от дежурного по железнодорожной станции (диспетчера поездного) указания о возможности следования поезда на железнодорожную станцию или о необходимости немедленной его остановки на перегоне, машинист обязан:
- принять меры к плавному снижению скорости до 20 км/ч и следовать с особой бдительностью, наблюдая за составом, на железнодорожный путь приема железнодорожный станции с остановкой независимо от показаний выходного сигнала;
- остановить поезд служебным торможением на перегоне, сообщить об этом машинистам поездов, находящихся на перегоне, осмотреть неисправные вагоны и доложить дежурному по железнодорожной станции (диспетчеру поездному) о возможности следования с поездом на железнодорожную станцию или затребования к составу осмотрщиков вагонов.
| Рис. 172 |
| Рис. 173 |
- днем – повторными движениями правой руки перед собой по горизонтальной линии при поднятой вертикально левой руке;
- ночью – повторными вертикальными и горизонтальными движениями фонаря с прозрачно-белым огнем.
VII. Сигналы, применяемые при маневровой работе
| Рис. 181 |
| Рис.182 |
| Рис. 183(1) |
| Рис. 183(2) |
| Рис. 183(3) |
| Рис. 183(4) |
| Рис. 183(5) |
| Рис. 183(6) |
VIII. Сигналы, применяемые для обозначения поездов, локомотивов и другого железнодорожного подвижного состава
| Рис. 192 |
| Рис. 193 |
| Рис. 195 |
| Рис. 196 |
| Рис. 197 |
| Рис.198 |
93. Снегоочистители при движении их в голове по неправильному железнодорожному пути на двухпутных участках обозначаются:
- днем – два желтых развернутых флага и красный развернутый флаг под желтым слева на боковых крюках;
- ночью – соответственно два желтых и один красный огни фонарей, а в сторону локомотива – три прозрачно-белых контрольных огня (рис 202).
- на однопутных и при движении по неправильному железнодорожному пути на двухпутных участках: днем – прямоугольный щит, окрашенный с обеих сторон в красный цвет, или развернутый красный флаг на шесте; ночью – спереди и сзади красный огонь фонаря, укрепленного на шесте;
- на двухпутных участках при следовании по правильному железнодорожному пути: днем – прямоугольный щит, окрашенный с передней стороны в белый и с задней в красный цвета; ночью – впереди прозрачно-белый огонь и сзади красный огонь фонаря, укрепленного на шесте.
- на однопутных и при движении по неправильному железнодорожному пути на двухпутных участках: днем – развернутый красный флаг с двух сторон; ночью – спереди и сзади красный огонь фонаря;
- на двухпутных участках при следовании по правильному железнодорожному пути: днем – развернутый красный флаг с правой стороны по ходу движения поездов; ночью – спереди прозрачно-белый огонь фонаря, сзади – красный огонь фонаря.
- съемная ремонтная вышка должна иметь: днем – развернутый красный флаг с двух сторон; ночью – спереди и сзади красный огонь фонаря;
- путевой вагончик: днем – щит, окрашенный с обеих сторон в красный цвет, или красный флаг на шесте; ночью – спереди и сзади красный огонь фонаря, укрепленного на шесте.
IX. Звуковые сигналы на железнодорожном транспорте
| Сигнал | Значение сигнала | Кто подает |
| Три коротких | «Стой!» | Локомотивная бригада, главный кондуктор, станционные и другие работники |
| Один длинный | «Отправиться поезду» | Дежурный по железнодорожной станции или по его указанию дежурный по парку, сигналист, дежурный стрелочного поста или главный кондуктор; отвечает машинист ведущего локомотива; повторяет сигнал машинист второго локомотива при двойной тяге. Если поезд отправляется с железнодорожного пути, имеющего выходной светофор, этот сигнал подает машинист ведущего локомотива после открытия выходного светофора; повторяет сигнал машинист второго локомотива при двойной тяге |
| Три длинных | Требование к работникам, обслуживающим поезд, «Тормозить» | Машинист ведущего локомотива; повторяет сигнал машинист второго локомотива при двойной тяге |
| Два длинных | Требование к работникам, обслуживающим поезд, «Отпустить тормоза» | Машинист ведущего локомотива; повторяет сигнал машинист второго локомотива при двойной тяге |
| Три длинных и один короткий | О прибытии поезда на станцию не в полном составе | Машинист ведущего локомотива |
| Три длинных и два коротких | Вызов к локомотиву помощника машиниста, главного кондуктора, начальника (механика-бригадира) пассажирского поезда, руководителя работ хозяйственного поезда | Машинист ведущего локомотива остановившегося на перегоне поезда |
Следование с двойной тягой
| Машинист ведущего локомотива, повторяет сигнал машинист второго локомотива | Один короткий | Требование к машинисту второго локомотива уменьшить тягу |
| Два коротких | Требование к машинисту второго локомотива увеличить тягу | |
| Два длинных и два коротких | Требование к машинисту второго локомотива «Опустить токоприемник» |
Следование с подталкивающим локомотивом
| Машинист ведущего локомотива; повторяет сигнал машинист подталкивающего локомотива | Два коротких | Требование начать подталкивание |
| Один короткий, один длинный и один короткий | Требование прекратить подталкивание, но не отставать от поезда | |
| Четыре длинных | Требование прекратить подталкивание и возвратиться обратно |
97. Оповестительный сигнал – один длинный свисток, а при движении по неправильному железнодорожному пути – один длинный, короткий и длинный свисток локомотива, мотор-вагонного поезда, специального самоходного железнодорожного подвижного состава подается:
Инструкция по сигнализации на железных дорогах России. Светофоры.
Светофоры по назначению подразделяются на: входные разрешающие или запрещающие поезду следовать с перегона на станцию; выходные разрешающие или запрещающие поезду отправиться со станции на перегон; маршрутные разрешающие или запрещающие поезду проследовать из одного района станции в другой; проходные разрешающие или запрещающие поезду проследовать с одного блок-участка (межпостового перегона) на другой; прикрытия для ограждения мест пересечений железнодорожных путей в одном уровне другими железнодорожными путями, трамвайными путями и троллейбусными линиями, разводных мостов и участков, проходимых с проводником; заградительные требующие остановки при опасности для движения, возникшей на переездах, крупных искусственных сооружениях и обвальных местах, а также при ограждении составов для осмотра и ремонта вагонов на станционных путях; предупредительные предупреждающие о показании основного светофора (входного, проходного, заградительного и прикрытия); повторительные для оповещения о разрешающем показании выходного, маршрутного и о показании горочного светофора, когда по местным условиям видимость основного светофора не обеспечивается; локомотивные для разрешения или запрещения поезду следовать по перегону с одного блок-участка на другой, а также предупреждения о показании путевого светофора, к которому приближается поезд; маневровые разрешающие или запрещающие производство маневров; горочные разрешающие или запрещающие роспуск вагонов с горки.
Один светофор может совмещать несколько назначений (входной и выходной, выходной и маневровый, выходной и маршрутный и др.). На участках, где сохраняются семафоры, порядок их применения устанавливается Инструкцией по движению поездов и маневровой работе на железных дорогах Российской Федерации.
Светофоры применяются линзовые (см.рис. 2,а) и прожекторные (см. рис. 2,б); они подразделяются на мачтовые (см. рис. 2,в,), карликовые (см. рис. 2,г) и устанавливаемые на мостиках и консолях (см. рис.2,д).
| рис. 2,а | рис. 2,б | рис. 2,в | рис. 2,г | рис. 2,д |
Основные значения сигналов, подаваемых светофорами (независимо от места установки и назначения их), следующие: один зеленый огонь «Разрешается движение с установленной скоростью» один желтый мигающий огонь «Разрешается движение с установленной скоростью; следующий светофор открыт и требует проследования его с уменьшенной скоростью»; один желтый огонь «Разрешается движение с готовностью остановиться; следующий светофор закрыт»; два желтых огня, из них верхний мигающий, «Разрешается проследование светофора с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт»; два желтых огня «Разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться у следующего светофора; поезд следует с отклонением по стрелочному переводу»; один красный огонь «Стой! Запрещается проезжать сигнал».
Применение перечисленных сигналов на светофорах различного назначения предусматривается в соответствующих пунктах настоящей Инструкции. Порядок применения этих сигналов в других, не предусмотренных настоящей Инструкцией случаях с соблюдением их сигнального значения, устанавливается МПС.
ВХОДНЫЕ СВЕТОФОРЫ
Входными светофорами подаются сигналы: один зеленый огонь «Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт» (рис. 2.1,а); один желтый мигающий огонь «Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью» (рис. 2.1,б);
| рис. 2.1,а | рис. 2.1,б |
один желтый огонь «Разрешается поезду следовать на станцию по главному пути с готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт» (рис. 2.2,а); два желтых огня, из них верхний мигающий, «Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь; следующий светофор (маршрутный или выходной) открыт» (рис. 2.2,б); два желтых огня «Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь и готовностью остановиться; следующий светофор закрыт» (рис. 2.2,в); один красный огонь «Стой! Запрещается проезжать сигнал» (рис. 2.2,г).
| рис. 2.2,а | рис. 2.2,б | рис. 2.2,в | рис. 2.2,г |
На входных и маршрутных светофорах при приеме поездов на боковые пути по стрелочным переводам с крестовинами пологих марок применяются сигналы: один зеленый мигающий и один желтый огни и одна зеленая светящаяся полоса «Разрешается поезду следовать на станцию со скоростью не более 80 км/ч на боковой путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 80 км/ч» (рис. 2.3, а); два желтых огня, из них верхний мигающий, и одна зеленая светящаяся полоса «Разрешается поезду следовать на станцию со скоростью не более 80 км/ч на боковой путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью» (рис. 2.3, б); два желтых огня и одна зеленая светящаяся полоса «Разрешается поезду следовать на станцию со скоростью не более 60 км/ч на боковой путь и готовностью остановиться; следующий светофор закрыт» (рис. 2.3,в).
| рис. 2.3,а | рис. 2.3,б | рис. 2.3,в |
В необходимых случаях на входных и маршрутных светофорах может применяться сигнал один зеленый мигающий огонь «Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 60 км/ч» (рис. 2.4,а). На отдельных станциях в случаях, предусмотренных ПТЭ, на входных и маршрутных светофорах может применяться сигнал три желтых огня «Разрешается моторвагонному поезду, одиночному локомотиву, дрезине несъемного типа следовать на свободный участок пути с особой осторожностью и со скоростью не более 20 км/ч до маршрутного светофора с красным огнем» (рис. 2.4,б).
| рис. 2.4,а | рис. 2.4,б |
ПРИГЛАСИТЕЛЬНЫЙ СИГНАЛ
| рис. 2.5,а | рис. 2.5,б |
ВЫХОДНЫЕ СВЕТОФОРЫ
Выходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы: один зеленый огонь «Разрешается поезду отправиться со станции и следовать с установленной скоростью; впереди свободны два или более блок-участка» (рис.2.6,а); один желтый огонь «Разрешается поезду отправиться со станции и следовать с готовностью остановиться; следующий светофор закрыт» (рис. 2.6,б); два желтых огня, из них верхний мигающий, «Разрешается поезду отправиться со станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт» (рис. 2.6,д); два желтых огня «Разрешается поезду отправиться со станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор закрыт» (рис. 2.6,е); один красный огонь «Стой! Запрещается проезжать сигнал» (рис. 2.6, в,г).
| рис. 2.6,а | рис. 2.6,б | рис. 2.6,в | рис. 2.6,г | рис. 2.6,д | рис. 2.6,е |
Выходными светофорами на участках, оборудованных автоматической локомотивной сигнализацией, применяемой как самостоятельное средство сигнализации и связи, подаются сигналы: один зеленый и один лунно-белый огни «Разрешается поезду отправиться со станции, впереди свободны два или более блок-участка» (рис.2.10); один желтый и один лунно-белый огни «Разрешается поезду отправиться со станции, впереди свободен один блок-участок» (рис. 2.11); один красный огонь «Стой! Запрещается проезжать сигнал».
| рис. 2.10 | рис. 2.11 | рис. 2.12 |
При наличии ответвления, оборудованного путевой блокировкой, а также для указания пути, на который отправляется поезд на многопутных участках, оборудованных путевой блокировкой, и на двухпутных участках, оборудованных двусторонней автоблокировкой, огни выходного светофора в необходимых случаях, установленных МПС, дополняются соответствующим показанием маршрутного указателя.При отсутствии маршрутного указателя разрешение поезду отправиться на ответвление, или по одному из путей многопутного участка, или по неправильному пути при двусторонней автоблокировке может подаваться сигналом два зеленых огня на выходном светофоре, что указывает при автоблокировке на свободность не менее двух блок-участков, а при полуавтоматической блокировке — на свободность перегона до следующей станции (путевого поста) (рис. 2.12). При отправлении по неправильному пути на участках, оборудованных двусторонней автоблокировкой, применение маршрутных указателей или сигнала два зеленых огня обязательно. На двухпутных участках, где движение по правильному пути осуществляется по сигналам автоблокировки, а по неправильному пути по показаниям локомотивного светофора, выходными светофорами при отправлении со станции на неправильный путь подаются сигналы: один желтый мигающий и один лунно-белый огни «Разрешается поезду отправиться со станции с уменьшенной скоростью не более 40 км/ч и далее следовать по неправильному пути по показаниям локомотивного светофора» (рис. 2.13).
| рис. 2.13 | рис. 2.14 |
На станциях, имеющих выходные светофоры, при наличии ответвления, не оборудованного путевой блокировкой, готовность маршрута отправления на ответвление указывается одним лунно-белым огнем выходного светофора; поезда отправляются на ответвление с выдачей машинисту жезла или путевой записки при лунно-белом огне и погашенном красном огне выходного светофора (рис. 2.14).
МАРШРУТНЫЕ СВЕТОФОРЫ
Маршрутными светофорами в зависимости от места их установки подаются сигналы: один зеленый огонь «Разрешается движение с установленной скоростью; следующий светофор (маршрутный или выходной) открыт»; один желтый огонь «Разрешается движение с готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт»; один красный огонь «Стой! Запрещается проезжать сигнал»; один желтый мигающий огонь «Разрешается проследование светофора с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью»; два желтых огня, из них верхний мигающий, «Разрешается проследование светофора с уменьшенной скоростью; поезд следует на боковой путь; следующий светофор (маршрутный или выходной) открыт»; два желтых огня «Разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться на станции; поезд следует на боковой путь; следующий светофор закрыт».
ПРОХОДНЫЕ СВЕТОФОРЫ
Проходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы: один зеленый огонь «Разрешается движение с установленной скоростью; впереди свободны два или более блок-участка» (рис. 2.15); один желтый огонь «Разрешается движение с готовностью остановиться; следующий светофор закрыт» (рис. 2.16); один красный огонь «Стой! Запрещается проезжать сигнал» (рис. 2.17).
| рис. 2.15,а | рис. 2.15,б | рис. 2.16 |
На участках, оборудованных автоблокировкой с четырехзначной сигнализацией, проходными, входными, маршрутными по главному пути и выходными светофорами подаются сигналы: один зеленый огонь впереди свободны три или более блок-участка; один желтый и один зеленый огни впереди свободны два блок-участка (рис. 2.18); один желтый огонь впереди свободен один блок-участок; один красный огонь «Стой! Запрещается проезжать сигнал».
| рис. 2.17 | рис. 2.18 |
На участках, оборудованных автоблокировкой с трехзначной или четырехзначной сигнализацией, на проходных светофорах, расположенных перед входными светофорами (предвходных), применяются, кроме того, сигналы: один желтый мигающий огонь «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой путь станции (рис. 2.19,а); один зеленый мигающий огонь «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его со скоростью не более 80 км/ч; поезд принимается на боковой путь станции» (рис. 2.19,б).
| рис. 2.19,а | рис. 2.19,б |
На мачте предвходного светофора устанавливается оповестительная табличка с отражателями на ней (см. рис. 2.19). Предвходной светофор по неправильному пути, по которому движение осуществляется по сигналам локомотивного светофора, сигнализирует теми же сигналами, что и предвходной на участках, оборудованных автоблокировкой с трехзначной сигнализацией. Проходными светофорами на участках, оборудованных полуавтоматической блокировкой, подаются сигналы: один зеленый огонь «Разрешается движение с установленной скоростью; перегон до следующей станции (путевого поста) свободен» (рис. 2.20); один красный огонь «Стой! Запрещается проезжать сигнал» (рис. 2.21).
| рис. 2.20 | рис. 2.21 |
На участках, оборудованных автоблокировкой с трехзначной сигнализацией, на светофоре (входном, маршрутном, выходном или проходном), ограждающем на главном пути блок-участок длиной менее требуемого тормозного пути, устанавливается световой указатель белого цвета в виде двух вертикальных стрел (см. рис.2.16), а на предупредительном к нему светофоре — такой же указатель в виде одной стрелы (см. 2.15).
УСЛОВНО-РАЗРЕШАЮЩИЙ СИГНАЛ СВЕТОФОРА
На участках с автоблокировкой условно-разрешающий сигнал проходного светофора, расположенного на затяжном подъеме, подаваемый щитом с отражательным знаком прозрачно-белого цвета в виде буквы «Т» (рис. 2.22), разрешает грузовому поезду проследование светофора с красным огнем со скоростью не более 20 км/ч с особой бдительностью и готовностью немедленно остановиться, если встретится препятствие для дальнейшего движения.
| рис. 2.22 |
СВЕТОФОРЫ ПРИКРЫТИЯ И ЗАГРАДИТЕЛЬНЫЕ
Светофорами прикрытия подаются сигналы: один зеленый огонь «Разрешается движение с установленной скоростью»; один красный огонь «Стой! Запрещается проезжать сигнал». Заградительными светофорами подается сигнал один красный огонь — «Стой! Запрещается проезжать сигнал» (рис. 2.23,а). Предупредительными светофорами перед заградительными подается сигнал один желтый огонь — «Разрешается движение с готовностью остановиться; основной заградительный светофор закрыт» (рис. 2.23,б). Нормально сигнальные огни заградительных светофоров и предупредительных к ним не горят (рис. 2.23,в), и в этом положении светофоры сигнального значения не имеют. Мачты этих светофоров имеют отличительную окраску — чередующиеся черные и белые наклонные полосы.
| рис. 2.23,а | рис. 2.23,б | рис. 2.23,в |
ПРЕДУПРЕДИТЕЛЬНЫЕ И ПОВТОРИТЕЛЬНЫЕ СВЕТОФОРЫ
Предупредительными светофорами перед входными, проходными и светофорами прикрытия на участках, не оборудованных автоблокировкой, подаются сигналы: один зеленый огонь «Разрешается движение с установленной скоростью; основной светофор открыт» (рис. 2.24); один желтый огонь «Разрешается движение с готовностью остановиться; основной светофор закрыт» (рис. 2.25); один желтый мигающий огонь «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой путь станции». Повторительный светофор одним зеленым огнем указывает, что выходной или маршрутный светофор открыт (рис. 2.26).
| рис. 2.24 | рис. 2.25 | рис. 2.26 |
Нормально сигнальные огни повторительных светофоров не горят, и в этом положении светофоры сигнального значения не имеют. Пассажирские поезда, имеющие остановку на станции, могут быть приведены в движение только при наличии зеленого огня на повторительном светофоре. Если из-за неисправности повторительного светофора (или выходного) нельзя зажечь зеленый огонь, порядок его проезда устанавливается Инструкцией по движению поездов и маневровой работе на железных дорогах Российской Федерации.
ЛОКОМОТИВНЫЕ СВЕТОФОРЫ
На участках, оборудованных автоблокировкой и автоматической локомотивной сигнализацией, локомотивными светофорами подаются сигналы: зеленый огонь «Разрешается движение; на путевом светофоре, к которому приближается поезд, горит зеленый огонь» (рис. 2.27,а); желтый огонь «Разрешается движение; на путевом светофоре, к которому приближается поезд, горит один или два желтых огня» (рис. 2.27,б); желтый огонь с красным «Разрешается движение с готовностью остановиться; на путевом светофоре, к которому приближается поезд, горит красный огонь» (рис. 2.27,в).
| рис. 2.27,а | рис. 2.27,б | рис. 2.27,в |
В случае проезда путевого светофора с красным огнем на локомотивном светофоре загорается красный огонь (рис. 2.27,г). Белый огонь (рис. 2.27,д) указывает, что локомотивные устройства включены, но показания путевых светофоров на локомотивный светофор не передаются и машинист должен руководствоваться только показаниями путевых светофоров.
| рис. 2.27,г | рис. 2.27,д |
Локомотивный светофор также сигнализирует: зеленым огнем о приближении поезда к путевому светофору с одним желтым мигающим огнем, с одним зеленым мигающим огнем или с одним желтым и одним зеленым огнями; желтым огнем о приближении поезда к путевому светофору с двумя желтыми огнями, из них верхний мигающий, а также с другими огнями, указывающими на следование с отклонением по стрелочному переводу. На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство сигнализации и связи при движении поездов, локомотивными светофорами подаются сигналы: зеленый огонь «Разрешается движение с установленной скоростью, впереди свободны два или более блок-участка»; желтый огонь «Разрешается движение с уменьшенной скоростью, впереди свободен один блок-участок»; желтый огонь с красным «Разрешается движение с готовностью остановиться на блок-участке; следующий блок-участок занят». В случае вступления поезда на занятый блок-участок на локомотивном светофоре загорается красный огонь. Белый огонь указывает, что локомотивные устройства включены, сигналы с пути на локомотив не передаются. При подходе к путевым светофорам локомотивные светофоры подают сигналы, указанные в п. 2.24 настоящей Инструкции.
ОБОЗНАЧЕНИЕ НЕДЕЙСТВУЮЩИХ СВЕТОФОРОВ
| рис. 2.28 |
Недействующие светофоры должны быть закрещены двумя планками, а сигнальные огни на них погашены (рис.2.28).
Источник: ИНСТРУКЦИЯ ПО СИГНАЛИЗАЦИИ НА ЖЕЛЕЗНЫХ ДОРОГАХ РФ
Инструкция по сигнализации на железных дорогах РФ
Инструкция по сигнализации на железных дорогах Российской Федерации устанавливает систему видимых звуковых сигналов для передачи приказов и указаний, относящихся к движению поездов и маневровой работе, а также типы сигнальных приборов, при помощи которых эти сигналы подаются.
Настоящая Инструкция обязательна для всех подразделений и работников федерального железнодорожного транспорта, а выполнение требований сигналов, установленных настоящей Инструкцией, обеспечивает бесперебойность и безопасность движения поездов и маневровой работы.
Настоящая Инструкция может быть изменена только приказом Министра путей сообщения Российской Федерации.
Все инструкции и другие указания, относящиеся к сигнализации на железных дорогах, должны строго соответствовать требованиям настоящей Инструкции.
СИГНАЛЫ
Сигналы служат для обеспечения безопасности движения, а также для четкой организации движения поездов и маневровой работы.
По способу восприятия сигналы подразделяются на видимые и звуковые.
ВИДИМЫЕ СИГНАЛЫ
Видимые сигналы выражаются цветом, формой, положением и числом сигнальных показаний. Для подачи видимых сигналов служат сигнальные приборы — светофоры, диски, щиты, фонари, флаги, сигнальные указатели и сигнальные знаки.
Видимые сигналы по времени их применения подразделяются на:
• дневные, подаваемые в светлое время суток; для подачи таких сигналов служат диски, щиты, флаги и сигнальные указатели (стрелочные,путевого заграждения, устройств сбрасывания и гидравлических колонок);
• ночные, подаваемые в темное время суток; такими сигналами служат огни установленных цветов в ручных и поездных фонарях, фонарях на шестах и сигнальных указателях. Ночные сигналы должны применяться и в дневное время при тумане, метели и других неблагоприятных условиях, когда видимость дневных сигналов остановки менее 1000 м, сигналов уменьшения скорости — менее 400 м, маневровых — менее 200 м;
• круглосуточные, подаваемые одинаково в светлое и темное время суток; такими сигналами служат огни светофоров установленных цветов, маршрутные и другие световые указатели, постоянные диски уменьшения скорости, квадратные щиты желтого цвета (обратная сторона зеленого цвета), красные диски со светоотражателем для обозначения хвоста грузового поезда, сигнальные указатели и знаки.
В тоннелях применяются только ночные или круглосуточные сигналы.
ЗВУКОВЫЕ СИГНАЛЫ
Звуковые сигналы выражаются числом и сочетанием звуков различной продолжительности. Значение их днем и ночью одно и то же.
Для подачи звуковых сигналов служат свистки локомотивов, моторвагонных поездов и специального самородного подвижного состава, ручные свистки, духовые рожки, сирены, гудки и петарды.
Взрыв петарды требует немедленной остановки.
СВЕТОФОРЫ
Светофоры по назначению подразделяются на:
• входные — разрешающие или запрещающие поезду следовать с перегона на станцию;
• выходные — разрешающие или запрещающие поезду отправиться со станции на перегон;
• маршрутные — разрешающие или запрещающие поезду проследовать из одного района станции в другой;
• проходные — разрешающие или запрещающие поезду проследовать с одного блок-участка (межпостового перегона) на другой;
• прикрытия — для ограждения мест пересечений железнодорожных путей в одном уровне другими железнодорожными путями, трамвайными путями и троллейбусными линиями, разводных мостов и участков, проходимых с проводником;
• заградительные — требующие остановки при опасности для движения, возникшей на переездах, крупных искусственных сооружениях и обвальных местах, а также при ограждении составов для осмотра и ремонта вагонов на станционных путях;
• предупредительные — предупреждающие о показании основного светофора (входного, проходного, заградительного и прикрытия);
• повторительные — для оповещения о разрешающем показании выходного, маршрутного и о показании горочного светофора, когда по местным условиям видимость основного светофора не обеспечивается;
• локомотивные — для разрешения или запрещения поезду следовать по перегону с одного блок-участка на другой, а также предупреждения о показании путевого светофора, к которому приближается поезд;
• маневровые — разрешающие или запрещающие производство маневров;
• горочные — разрешающие или запрещающие роспуск вагонов с горки.
Один светофор может совмещать несколько назначений (входной и выходной, выходной и маневровый, выходной и маршрутный и др.). На участках, где сохраняются семафоры, порядок их применения устанавливается Инструкцией по движению поездов и маневровой работе на железных дорогах Российской Федерации.
Светофоры применяются линзовые (см.рис. 2,а) и прожекторные (см. рис. 2,б); они подразделяются на мачтовые (см. рис. 2,в,), карликовые (см. рис. 2,г) и устанавливаемые на мостиках и консолях (см. рис.2,д).
рис. 2,а рис. 2,б рис. 2,в рис. 2,г рис. 2,д
Сигнальные огни на светофорах применяются: нормально горящие, нормально негорящие, немигающие и мигающие (периодически загорающиеся и гаснущие).
Нормально негорящие сигнальные огни проходного светофора на участках, оборудованных автоблокировкой, загораются при вступлении подвижного состава на блок-участок перед ним и гаснут после выхода подвижного состава с этого блок-участка.
Проходные светофоры автоблокировки обозначаются цифрами, все остальные — буквами или буквами с цифрами.
Основные значения сигналов, подаваемых светофорами (независимо от места установки и назначения их), следующие:
• один зеленый огонь — «Разрешается движение с установленной скоростью»;
• один желтый мигающий огонь — «Разрешается движение с установленной скоростью; следующий светофор открыт и требует проследования его с уменьшенной скоростью»;
• один желтый огонь — «Разрешается движение с готовностью остановиться; следующий светофор закрыт»;
• два желтых огня, из них верхний мигающий, — «Разрешается проследование светофора с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт»;
• два желтых огня — «Разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться у следующего светофора; поезд следует с отклонением по стрелочному переводу»;
• один красный огонь — «Стой! Запрещается проезжать сигнал».
Применение перечисленных сигналов на светофорах различного назначения предусматривается в соответствующих пунктах настоящей Инструкции. Порядок применения этих сигналов в других, не предусмотренных настоящей Инструкцией случаях с соблюдением их сигнального значения, устанавливается МПС.
ВХОДНЫЕ СВЕТОФОРЫ
Входными светофорами подаются сигналы:
• один зеленый огонь — «Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт» (рис. 2.1,а);
• один желтый мигающий огонь —«Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью» (рис. 2.1,б);
рис. 2.1,а рис. 2.1,б
• один желтый огонь — «Разрешается поезду следовать на станцию по главному пути с готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт» (рис. 2.2,а);
• два желтых огня, из них верхний мигающий — «Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь; следующий светофор (маршрутный или выходной) открыт» (рис. 2.2,б);
• два желтых огня — «Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь и готовностью остановиться; следующий светофор закрыт» (рис. 2.2,в);
• один красный огонь — «Стой! Запрещается проезжать сигнал» (рис. 2.2,г).
рис. 2.2,а рис. 2.2,б рис. 2.2,в рис. 2.2,г
На входных и маршрутных светофорах при приеме поездов на боковые пути по стрелочным переводам с крестовинами пологих марок применяются сигналы:
• один зеленый мигающий и один желтый огни и одна зеленая светящаяся полоса — «Разрешается поезду следовать на станцию со скоростью не более 80 км/ч на боковой путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 80 км/ч» (рис. 2.3, а);
• два желтых огня, из них верхний мигающий, и одна зеленая светящаяся полоса — «Разрешается поезду следовать на станцию со скоростью не более 80 км/ч на боковой путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью» (рис. 2.3, б);
• два желтых огня и одна зеленая светящаяся полоса — «Разрешается поезду следовать на станцию со скоростью не более 60 км/ч на боковой путь и готовностью остановиться; следующий светофор закрыт» (рис. 2.3,в).
рис. 2.3,а рис. 2.3,б рис. 2.3,в
В необходимых случаях на входных и маршрутных светофорах может применяться сигнал
• один зеленый мигающий огонь — «Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 60 км/ч» (рис. 2.4,а).
На отдельных станциях в случаях, предусмотренных ПТЭ, на входных и маршрутных светофорах может применяться сигнал
• три желтых огня — «Разрешается моторвагонному поезду, одиночному локомотиву, дрезине несъемного типа следовать на свободный участок пути с особой осторожностью и со скоростью не более 20 км/ч до маршрутного светофора с красным огнем» (рис. 2.4,б).
рис. 2.4,а рис. 2.4,б
ПРИГЛАСИТЕЛЬНЫЙ СИГНАЛ
Пригласительный сигнал — один лунно-белый мигающий огонь — разрешает поезду проследовать светофор с красным огнем (или погасшим) и продолжать движение до следующего светофора (или до предельного столбика при приеме на путь без выходного светофора) со скоростью не более 20 км/ч с особой бдительностью и готовностью немедленно остановиться, если встретится препятствие для дальнейшего движения (рис. 2.5).
Этот сигнал применяется на входных, а также маршрутных и выходных (кроме групповых) светофорах.
Отправление по пригласительному сигналу выходного светофора разрешается только по правильному пути двухпутного перегона, оборудованного автоблокировкой.
рис. 2.5,а рис. 2.5,б
ВЫХОДНЫЕ СВЕТОФОРЫ
Выходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы:
• один зеленый огонь — «Разрешается поезду отправиться со станции и следовать с установленной скоростью; впереди свободны два или более блок-участка» (рис.2.6,а);
• один желтый огонь — «Разрешается поезду отправиться со станции и следовать с готовностью остановиться; следующий светофор закрыт» (рис. 2.6,б);
• два желтых огня, из них верхний мигающий — «Разрешается поезду отправиться со станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт» (рис. 2.6,д);
• два желтых огня — «Разрешается поезду отправиться со станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор закрыт» (рис. 2.6,е);
• один красный огонь — «Стой! Запрещается проезжать сигнал» (рис. 2.6, в,г).
рис. 2.6,а рис. 2.6,б рис. 2.6,в рис. 2.6,г рис. 2.6,д рис. 2.6,е
Выходными светофорами на участках, оборудованных автоматической локомотивной сигнализацией, применяемой как самостоятельное средство сигнализации и связи, подаются сигналы:
• один зеленый и один лунно-белый огни — «Разрешается поезду отправиться со станции, впереди свободны два или более блок-участка» (рис.2.10);
• один желтый и один лунно-белый огни — «Разрешается поезду отправиться со станции, впереди свободен один блок-участок» (рис. 2.11);
• один красный огонь — «Стой! Запрещается проезжать сигнал».
рис. 2.10 рис. 2.11 рис. 2.12
При наличии ответвления, оборудованного путевой блокировкой, а также для указания пути, на который отправляется поезд на многопутных участках, оборудованных путевой блокировкой, и на двухпутных участках, оборудованных двусторонней автоблокировкой, огни выходного светофора в необходимых случаях, установленных МПС, дополняются соответствующим показанием маршрутного указателя.При отсутствии маршрутного указателя разрешение поезду отправиться на ответвление, или по одному из путей многопутного участка, или по неправильному пути при двусторонней автоблокировке может подаваться сигналом два зеленых огня на выходном светофоре, что указывает при автоблокировке на свободность не менее двух блок-участков, а при полуавтоматической блокировке — на свободность перегона до следующей станции (путевого поста) (рис. 2.12).
При отправлении по неправильному пути на участках, оборудованных двусторонней автоблокировкой, применение маршрутных указателей или сигнала два зеленых огня обязательно.
На двухпутных участках, где движение по правильному пути осуществляется по сигналам автоблокировки, а по неправильному пути по показаниям локомотивного светофора, выходными светофорами при отправлении со станции на неправильный путь подаются сигналы:
• один желтый мигающий и один лунно-белый огни — «Разрешается поезду отправиться со станции с уменьшенной скоростью не более 40 км/ч и далее следовать по неправильному пути по показаниям локомотивного светофора» (рис. 2.13).
рис. 2.13 рис. 2.14
На станциях, имеющих выходные светофоры, при наличии ответвления, не оборудованного путевой блокировкой, готовность маршрута отправления на ответвление указывается одним лунно-белым огнем выходного светофора; поезда отправляются на ответвление с выдачей машинисту жезла или путевой записки при лунно-белом огне и погашенном красном огне выходного светофора (рис. 2.14).
МАРШРУТНЫЕ СВЕТОФОРЫ
Маршрутными светофорами в зависимости от места их установки подаются сигналы:
• один зеленый огонь — «Разрешается движение с установленной скоростью; следующий светофор (маршрутный или выходной) открыт»;
• один желтый огонь — «Разрешается движение с готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт»;
• один красный огонь — «Стой! Запрещается проезжать сигнал»;
• один желтый мигающий огонь — «Разрешается проследование светофора с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью»;
• два желтых огня, из них верхний мигающий — «Разрешается проследование светофора с уменьшенной скоростью; поезд следует на боковой путь; следующий светофор (маршрутный или выходной) открыт»;
• два желтых огня — «Разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться на станции; поезд следует на боковой путь; следующий светофор закрыт».
ПРОХОДНЫЕ СВЕТОФОРЫ
Проходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы:
• один зеленый огонь — «Разрешается движение с установленной скоростью; впереди свободны два или более блок-участка» (рис. 2.15);
• один желтый огонь — «Разрешается движение с готовностью остановиться; следующий светофор закрыт» (рис. 2.16);
• один красный огонь — «Стой! Запрещается проезжать сигнал» (рис. 2.17).
рис. 2.15,а рис. 2.15,б рис. 2.16
На участках, оборудованных автоблокировкой с четырехзначной сигнализацией, проходными, входными, маршрутными по главному пути и выходными светофорами подаются сигналы:
• один зеленый огонь — впереди свободны три или более блок-участка;
• один желтый и один зеленый огни — впереди свободны два блок-участка (рис. 2.18);
• один желтый огонь — впереди свободен один блок-участок;
• один красный огонь — «Стой! Запрещается проезжать сигнал».
рис. 2.17 рис. 2.18
На участках, оборудованных автоблокировкой с трехзначной или четырехзначной сигнализацией, на проходных светофорах, расположенных перед входными светофорами (предвходных), применяются, кроме того, сигналы:
• один желтый мигающий огонь — «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой путь станции» (рис. 2.19,а);
• один зеленый мигающий огонь — «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его со скоростью не более 80 км/ч; поезд принимается на боковой путь станции» (рис. 2.19,б).
рис. 2.19,а рис. 2.19,б
На мачте предвходного светофора устанавливается оповестительная табличка с отражателями на ней (см. рис. 2.19).
Предвходной светофор по неправильному пути, по которому движение осуществляется по сигналам локомотивного светофора, сигнализирует теми же сигналами, что и предвходной на участках, оборудованных автоблокировкой с трехзначной сигнализацией.
Проходными светофорами на участках, оборудованных полуавтоматической блокировкой, подаются сигналы:
• один зеленый огонь — «Разрешается движение с установленной скоростью; перегон до следующей станции (путевого поста) свободен» (рис. 2.20);
• один красный огонь — «Стой! Запрещается проезжать сигнал» (рис. 2.21).
рис. 2.20 рис. 2.21
На участках, оборудованных автоблокировкой с трехзначной сигнализацией, на светофоре (входном, маршрутном, выходном или проходном), ограждающем на главном пути блок-участок длиной менее требуемого тормозного пути, устанавливается световой указатель белого цвета в виде двух вертикальных стрел (см. рис. 2.16), а на предупредительном к нему светофоре — такой же указатель в виде одной стрелы (см. рис. 2.15).
УСЛОВНО-РАЗРЕШАЮЩИЙ СИГНАЛ СВЕТОФОРА
На участках с автоблокировкой условно-разрешающий сигнал проходного светофора, расположенного на затяжном подъеме, подаваемый щитом с отражательным знаком прозрачно-белого цвета в виде буквы «Т» (рис. 2.22), разрешает грузовому поезду проследование светофора с красным огнем со скоростью не более 20 км/ч с особой бдительностью и готовностью немедленно остановиться, если встретится препятствие для дальнейшего движения.
СВЕТОФОРЫ ПРИКРЫТИЯ И ЗАГРАДИТЕЛЬНЫЕ
Светофорами прикрытия подаются сигналы:
• один зеленый огонь — «Разрешается движение с установленной скоростью»;
• один красный огонь — «Стой! Запрещается проезжать сигнал».
Заградительными светофорами подается сигнал один красный огонь — «Стой! Запрещается проезжать сигнал» (рис. 2.23,а).
Предупредительными светофорами перед заградительными подается сигнал один желтый огонь — «Разрешается движение с готовностью остановиться; основной заградительный светофор закрыт» (рис. 2.23,б).
Нормально сигнальные огни заградительных светофоров и предупредительных к ним не горят (рис. 2.23,в), и в этом положении светофоры сигнального значения не имеют. Мачты этих светофоров имеют отличительную окраску — чередующиеся черные и белые наклонные полосы.
рис. 2.23,а рис. 2.23,б рис. 2.23,в
ПРЕДУПРЕДИТЕЛЬНЫЕ И ПОВТОРИТЕЛЬНЫЕ СВЕТОФОРЫ
Предупредительными светофорами перед входными, проходными и светофорами прикрытия на участках, не оборудованных автоблокировкой, подаются сигналы:
• один зеленый огонь — «Разрешается движение с установленной скоростью; основной светофор открыт» (рис. 2.24);
• один желтый огонь — «Разрешается движение с готовностью остановиться; основной светофор закрыт» (рис. 2.25);
• один желтый мигающий огонь — «Разрешается движение с установленной скоростью; входной светофор открыт и требует проследования его с уменьшенной скоростью; поезд принимается на боковой путь станции».
Повторительный светофор одним зеленым огнем указывает, что выходной или маршрутный светофор открыт (рис. 2.26).
рис. 2.24 рис. 2.25 рис. 2.26
Нормально сигнальные огни повторительных светофоров не горят, и в этом положении светофоры сигнального значения не имеют.
Пассажирские поезда, имеющие остановку на станции, могут быть приведены в движение только при наличии зеленого огня на повторительном светофоре. Если из-за неисправности повторительного светофора (или выходного) нельзя зажечь зеленый огонь, порядок его проезда устанавливается Инструкцией по движению поездов и маневровой работе на железных дорогах Российской Федерации.
ЛОКОМОТИВНЫЕ СВЕТОФОРЫ
На участках, оборудованных автоблокировкой и автоматической локомотивной сигнализацией, локомотивными светофорами подаются сигналы:
• зеленый огонь — «Разрешается движение; на путевом светофоре, к которому приближается поезд, горит зеленый огонь» (рис. 2.27,а);
• желтый огонь — «Разрешается движение; на путевом светофоре, к которому приближается поезд, горит один или два желтых огня» (рис. 2.27,б);
• желтый огонь с красным — «Разрешается движение с готовностью остановиться; на путевом светофоре, к которому приближается поезд, горит красный огонь» (рис. 2.27,в).
рис. 2.27,а рис. 2.27,б рис. 2.27,в
В случае проезда путевого светофора с красным огнем на локомотивном светофоре загорается красный огонь (рис. 2.27,г).
• Белый огонь (рис. 2.27,д) указывает, что локомотивные устройства включены, но показания путевых светофоров на локомотивный светофор не передаются и машинист должен руководствоваться только показаниями путевых светофоров.
рис. 2.27,г рис. 2.27,д
Локомотивный светофор также сигнализирует:
• зеленым огнем — о приближении поезда к путевому светофору с одним желтым мигающим огнем, с одним зеленым мигающим огнем или с одним желтым и одним зеленым огнями;
• желтым огнем — о приближении поезда к путевому светофору с двумя желтыми огнями, из них верхний мигающий, а также с другими огнями, указывающими на следование с отклонением по стрелочному переводу.
На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство сигнализации и связи при движении поездов, локомотивными светофорами подаются сигналы:
• зеленый огонь — «Разрешается движение с установленной скоростью, впереди свободны два или более блок-участка»;
• желтый огонь — «Разрешается движение с уменьшенной скоростью, впереди свободен один блок-участок»;
• желтый огонь с красным — «Разрешается движение с готовностью остановиться на блок-участке; следующий блок-участок занят».
В случае вступления поезда на занятый блок-участок на локомотивном светофоре загорается красный огонь.
Белый огонь указывает, что локомотивные устройства включены, сигналы с пути на локомотив не передаются.
При подходе к путевым светофорам локомотивные светофоры подают сигналы аналогичные, как на участках, оборудованных автоблокировкой и автоматической локомотивной сигнализацией.
ОБОЗНАЧЕНИЕ НЕДЕЙСТВУЮЩИХ СВЕТОФОРОВ
Недействующие светофоры должны быть закрещены двумя планками, а сигнальные огни на них погашены (рис.2.28).
