В чем измеряется степень сжатия в двигателе

Познавательно — Степень сжатия и компрессия

Многие путают или сравнивают «степень сжатия» и «компрессию» – это совсем разные понятия!

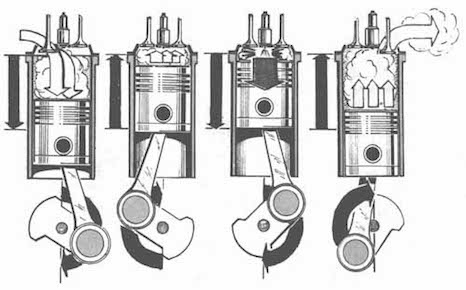

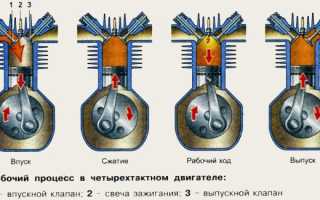

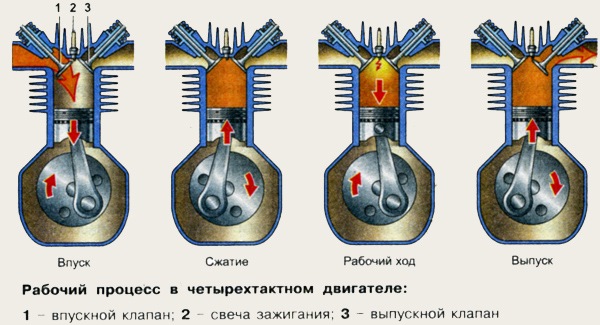

такты двигателя

И так по порядку:

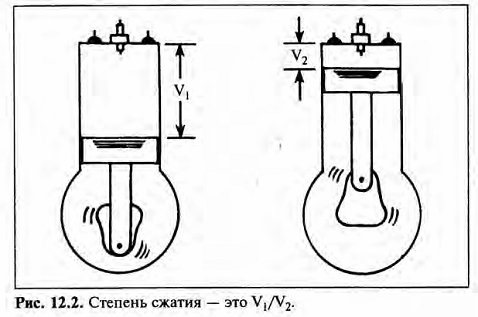

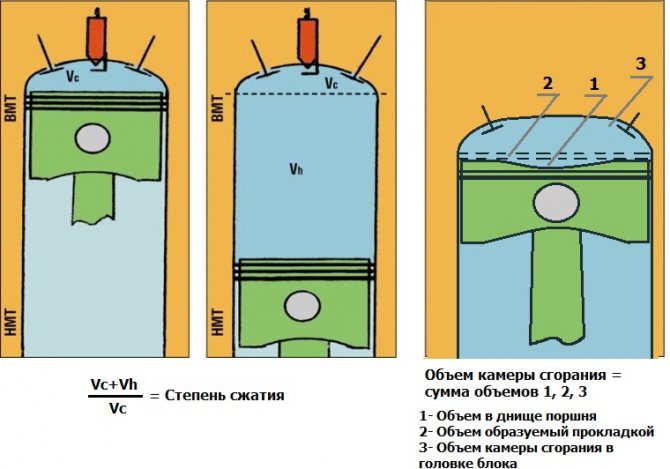

1. Степень сжатия двигателя – это соотношение общего объема одного цилиндра двигателя к объему камеры сгорания этого же цилиндра. Измеряется в килограммах на квадратный сантиметр. 2.Компрессия — это максимальное давление воздуха в камере сгорания в конце такта сжатия.

Начнем со степени сжатия — что же это такое?

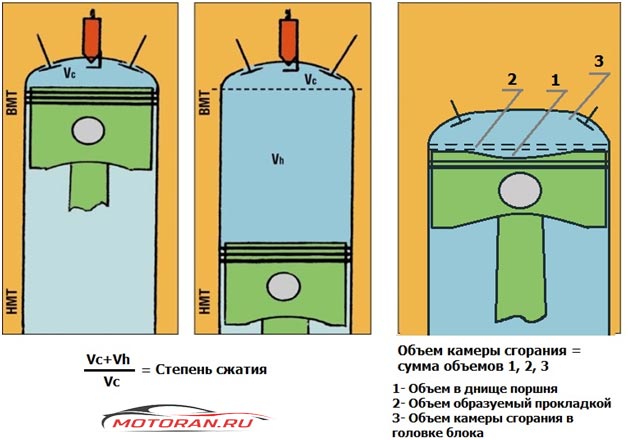

Объем камеры сгорания – это уже не общий объем, а объем камеры сгорания, когда поршень в цилиндре находится в верхней точке (ВМТ), в этом положении он максимально сжимает топливо (простыми словами поршень находится вверху). А этот объем уже намного меньше общего объема цилиндра, например у того же двигателя N объем камеры сгорания равен всего 37 куб.см Получаем ВМТ = 37

И для того, чтобы вычислить степень сжатия двигателя – делим общий объем поршня НМТ (для двигателя N – 375 куб.см), на объем камеры сгорания ВМТ (для двигателя N – 37 куб.см), выходит ( по формуле ε = v1/v2, где ε степень сжатия, а v1 и v2 соответственно НМТ и ВМТ ) 375/37 = 10,13 кг/см2, ε = 10 ( рис. 12.2. )

Степень сжатия

При этом у дизельных двигателей степень сжатия больше, оно колеблется от 18 до 22 кг/см2. Причем у дизельных двигателей нет свечей зажигания, там воспламенение происходит благодаря давлению – то есть при таком давлении, топливо само по себе воспламеняется.

Стоит также отметить, что степень сжатия двигателя является постоянной величиной, в отличии от компрессии.

Со степенью сжатия разобрались, но тогда что такое компрессия?

Компрессия – это максимальное давление в цилиндре, возникающее в самом конце такта сжатия. Величина этого давления может измеряться в различных единицах, но наибольшее распространение получило измерение в атмосферах.Напоминаю, что компрессия не является постоянной величиной и изменяется в меньшую сторону по мере его износа. Величина этого давления, в конце такта, для каждой модели двигателя индивидуальна и зависит от его объема

Компрессия, в конце такта сжатия

Рассчитываем компрессию компрессия — зависит от степени сжатия рассчитываем компрессию компрессия = ε*n где n = 1,2-1,3 ( для четырехтактных двигателей, бензин )

Теперь рассчитываем компрессию для нашего двигателя N

И так мы получаем что для нашего двигателя N, компрессия должна быть

В итоге мы получаем двигатель N со степенью сжатия равной 10 кг/см2 и компрессией от 12 до 13 кг/см2.

Чем отличается степень сжатия от компрессии

Данная степень – это соотношение объема цилиндра двигателя к объему камеры сгорания. Иначе можно сказать, что значение компрессии – отношение объема свободного места над поршнем, когда тот находится в нижней мертвой точке, к аналогичному объему при нахождении поршня в верхней точке.

Выше упоминалось, что компрессия и степень сжатия – не синонимы. Различие касается и обозначений, если компрессию измеряют в атмосферах, степень сжатия записывается как некоторое отношение, например, 11:1, 10:1, и так далее. Поэтому нельзя точно сказать, в чем измеряют степень сжатия в двигателе – это «безразмерный» параметр, зависящий от других характеристик ДВС.

Условно степень сжатия можно описать также как разницу между давлением в камере при подаче смеси (или дизтоплива в случае с дизельными двигателями) и при воспламенении порции горючего. Данный показатель зависит от модели и типа двигателя и обусловлен его конструкцией. Степень сжатия может быть:

• высокой;
• низкой.

Что такое компрессия двигателя

В отличие от степени сжатия, параметр компрессии часто можно слышать в сервисных центрах, например, при прохождении диагностики. Мастера по техническому обслуживанию после считывания ошибок или проведения других работ могут сообщить, что у автомобиля повышенная или пониженная (что чаще) компрессия.

Если компрессия снижается в двигателе, это является сигналом о том, что имеются определенные проблемы с мотором.

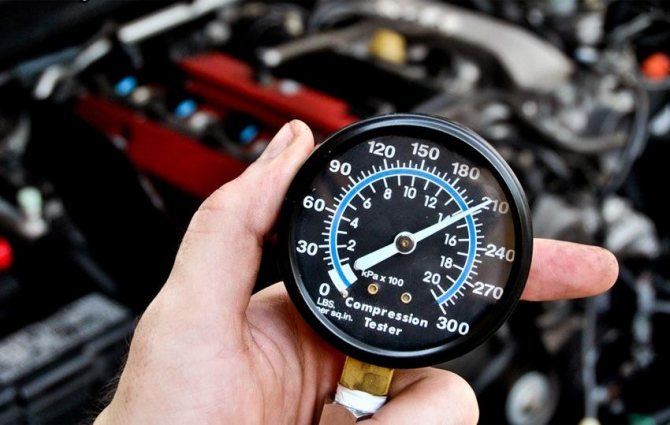

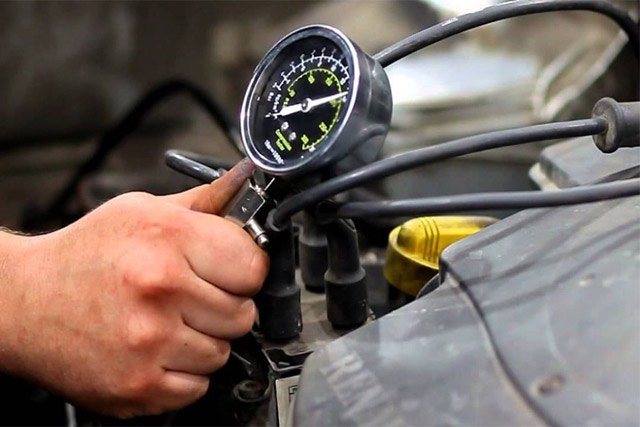

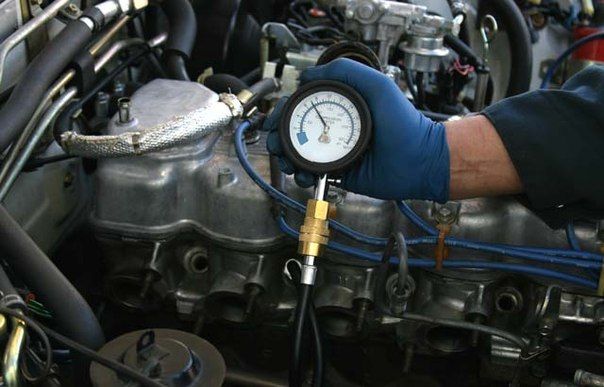

Замерить компрессию двигателя можно и самостоятельно. Чтобы это сделать, потребуется компрессометр. Данный прибор можно приобрести практически в любом автомобильном магазине. Его нужно поместить в цилиндр, после чего прокрутить мотор стартером. Далее можно узнать по полученным результатам информацию о компрессии.

Обратите внимание: Если на автомобиле бензиновый двигатель, нормальный уровень компрессии для него находится на уровне в 10-14 атмосфер. Для дизельного двигателя данный показатель равен 24-35 атмосферам.

Если после замера компрессии вы обнаружили, что она значительно меньше, чем рекомендуется конкретно для вашего мотора, необходимо провести диагностику. Лучший способ диагностики — разобрать полностью мотор и посмотреть комплектующие. Но, поскольку это достаточно сложная процедура, требующая определенных знаний, лучше провести тестирование следующим образом:

Залейте в цилиндр двигателя около 15-20 грамм моторного масла;

Снижение уровня компрессии — достаточно серьезная проблема, которую можно определить на раннем этапе. Симптомами, которые указывают на подобную проблему, является повышение расхода уровня топлива и снижение мощности двигателя.

(182 голос., средний: 4,46 из 5)

Похожие записи

Охлаждающая жидкость (тосол, антифриз) в блоке цилиндров

MPI двигатель автомобиля

Расчет сжатия

Рассмотрим, как узнать степень сжатия двигателя.

Она вычисляется по формуле:

Здесь Vр означает рабочий объем отдельного цилиндра, а Vс – значение объема камеры сгорания. Формула показывает важность значения объема камеры: если его, например, снизить, то параметр сжатия станет больше. То же произойдет и в случае увеличения объема цилиндра.

Чтобы узнать рабочий объем, нужно знать диаметр цилиндра и ход поршня. Вычисляется показатель по формуле:

Здесь D – диаметр, а S – ход поршня.

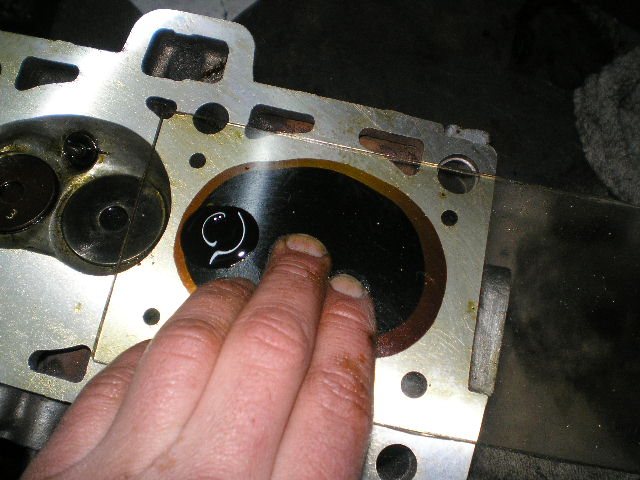

Поскольку камера сгорания имеет сложную форму, ее объем обычно измеряется методом заливания в нее жидкости. Узнав, сколько воды поместилось в камеру, можно определить и ее объем. Для определения удобно использовать именно воду из-за удельного веса в 1 грамм на куб. см – сколько залилось грамм, столько и «кубиков» в цилиндре.

На что влияет степень сжатия

Важно понимать, на что влияет степень сжатия двигателя: от нее прямо зависит компрессия и мощность. Если сделать сжатие больше, силовой агрегат получит больший КПД, поскольку уменьшится удельный расход горючего.

Степень сжатия бензинового двигателя определяет, горючее с каким октановым числом он будет потреблять. Если топливо низкооктановое, это приведет к неприятному явлению детонации, а слишком высокое октановое число вызовет нехватку мощности – двигатель с малой компрессией просто не сможет обеспечивать нужное сжатие.

Таблица основных соотношений степеней сжатия и рекомендуемых топлив для бензиновых ДВС:

Сжатие	Бензин
До 10	92
10.5-12	95
От 12	98

Интересно: бензиновые турбированные двигатели функционируют на горючем с большим октановым числом, чем аналогичные ДВС без наддува, поэтому их степень сжатия выше.

Еще больше она у дизелей. Поскольку в дизельных ДВС развиваются высокие давления, данный параметр у них также будет выше. Оптимальная степень сжатия дизельного двигателя находится в пределах от 18:1 до 22:1, в зависимости от агрегата.

Увеличение степени сжатия: плюсы и минусы

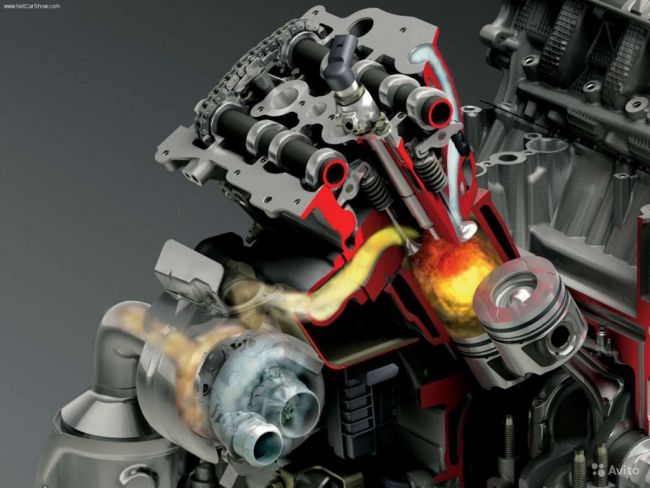

Любой ДВС в основе имеет принцип воспламенения смеси воздуха и распыленного топлива в камере сгорания. Результатом сгорания смеси становится тепловое расширение газов, которые толкают поршень. Такая энергия толчка от поршня передается на коленчатый вал двигателя посредством работы КШМ, что означает преобразование сгорания топлива в полезную механическую работу.

Чем большим оказывается показатель степени сжатия двигателя, тем сильнее итоговое давление газов на поршень. Увеличение давления будет означать, что за один такт силовая установка способна выполнить больше механической работы. Если проще, то мощность и отдача от двигателей с большей степенью сжатия выше сравнительно с аналогами, которые имеют меньший показатель. Также необходимо добавить, что количество самого подаваемого топлива в моторах с большей степенью сжатия не увеличивается, при этом такой двигатель имеет больший КПД. Бензиновые двигатели могут демонстрировать показатель степени сжатия от 8 до 12. Что касается дизельных моторов и особенностей воспламенения смеси в таких агрегатах, степень сжатия дизеля выше и находится в рамках от 14 до 18 единиц.

При всех положительных аспектах сильно увеличить степень сжатия не представляется возможным, так как значительное уменьшение объема камеры сгорания приводит к детонации топлива. Детонация в результате увеличения степени сжатия свойственна бензиновым ДВС. Дизельный двигатель, в котором воздух подается и сжимается отдельно, также может детонировать после впрыска дизтоплива. Детонация в дизеле связана с неисправностями топливной аппаратуры, неправильно установленным моментом впрыска, закоксовкой и сильным нагаром в цилиндрах двигателя и т.п.

Большинство современных моторов легковых автомобилей имеют высокую степень сжатия, так как двигатель становится мощнее и экономичнее. Топливно-воздушная смесь в таких ДВС сгорает более полноценно и равномерно, позволяя улучшить ряд характеристик двигателя во всем диапазоне оборотов. Главной особенностью моторов с высокой степенью сжатия является повышенная требовательность к качеству топлива. Для таких силовых агрегатов обязательно использование дорогих марок бензина с высоким октановым числом и солярки с необходимым цетановым числом. Большинство современных бензиновых ДВС предполагают использование топлива с октановым числом не ниже АИ-95 или АИ-98.

Изменение коэффициента сжатия

Зачем менять степень?

На практике такая необходимость возникает нечасто. Менять сжатие может понадобиться:

• при желании форсировать двигатель;
• если нужно приспособить силовой агрегат под работу на нестандартном для него бензине, с отличающимся от рекомендованного октановым числом. Так поступали, например, советские автовладельцы, поскольку комплектов для переоборудования машины на газ в продаже не встречалось, но желание сэкономить на бензине имелось;
• после неудачного ремонта, чтобы устранить последствия некорректного вмешательства. Это может быть тепловая деформация ГБЦ, после которой нужна фрезеровка. После того, как повысили степень сжатия двигателя снятием слоя металла, работа на изначально предназначенном для него бензине становится невозможной.

Иногда меняют степень сжатия при конвертации автомобилей для езды на метановом топливе. У метана октановое число – 120, что требует повышать сжатие для ряда бензиновых автомобилей, и понижать – для дизелей (СЖ находится в пределах 12-14).

Форсирование двигателя

Чтобы снимать больше мощности или получить возможность ездить на более дешевых сортах топлива, ДВС можно форсировать путем изменения объема камеры сгорания.

Для получения дополнительной мощности двигатель следует форсировать, увеличивая степень сжатия.

Важно: заметный прирост по мощности будет лишь на том двигателе, который штатно работает с более низкой степенью сжатия. Так, например, если ДВС с показателем 9:1 тюнингован до 10:1, он выдаст больше дополнительных «лошадей», чем двигатель со стоковым параметром 12:1, форсированный до 13:1.

Возможные следующие методы, как увеличить степень сжатия двигателя:

• установка тонкой прокладки ГБЦ и доработка головки блока;
• расточка цилиндров.

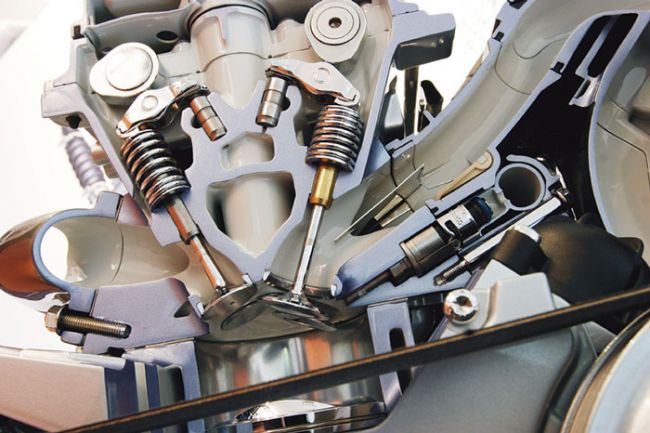

Под доработкой ГБЦ подразумевают фрезеровку ее нижней части, соприкасающейся с самим блоком. ГБЦ становится короче, благодаря чему уменьшается объем камеры сгорания и растет степень сжатия. То же происходит и при монтаже более тонкой прокладки.

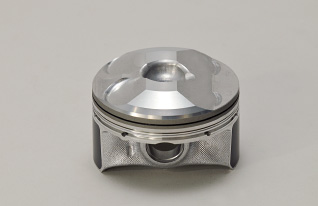

Важно: эти манипуляции могут также потребовать установки новых поршней с увеличенными клапанными выемками, поскольку в ряде случаев возникает риск встречи поршня и клапанов. В обязательном порядке настраиваются заново фазы газораспределения.

Расточка БЦ также ведет к установке новых поршней под соответствующий диаметр. В результате растет рабочий объем и становится больше степень сжатия.

Доработка двигателя: изменение степени сжатия

Среди распространенных решений для форсирования двигателя или езды на более дешевом бензине является самостоятельное изменение объема камеры сгорания. Далее мы рассмотрим, как увеличить или уменьшить степень сжатия своими руками.

Если вы планируете форсировать двигатель, тогда степень сжатия нужно увеличить. Следует помнить, что увеличение закономерно приводит к тому, что детонационный порог будет снижен. Слишком высокая степень сжатия для двигателя будет означать, что устранить детонацию при помощи высокооктанового бензина, настройки УОЗ и других манипуляций не получится.

Рекомендуем также прочитать статью о том, как устроено зажигание бензинового двигателя. Из этой статьи вы узнаете о том, как выставить зажигание своими руками.

Стоит добавить, что более ощутимый прирост мощности способен обеспечить такой двигатель, который изначально был рассчитан на меньшую степень сжатия. Другими словами, больше мощности после тюнинга выдаст агрегат, штатно имеющий показатель 9:1 и доработанный до 10:1 сравнительно с мотором, который в стоке имел 12:1 и был форсирован путем увеличения показателя степени сжатия до 13:1.

Для прибавки мощности существуют такие способы:

• доработка ГБЦ и/или установка тонкой прокладки ГБЦ;
• расточка цилиндров и общее увеличение объема ДВС;

Под тюнингом головки блока в этом случае стоит понимать фрезеровку нижней части, которая стыкуется с блоком цилиндров. ГБЦ таким образом укорачивается, что и приводит к уменьшению камеры сгорания двигателя, а также увеличению степени сжатия. Аналогичную задачу преследует и установка более тонкой прокладки ГБЦ.

Необходимо учитывать, что при таком тюнинге существует риск встречи клапанов с поршнем. Перед началом работ необходимы детальные расчеты. В ряде случаев требуется замена поршней на такие, которые имеют увеличенные выемки под клапан. Фазы газораспределения также сбиваются, что потребует их последующей настройки.

Что касается расточки блока цилиндров, данный способ также требует замены поршней. Результатом становится увеличение рабочего объема ДВС и более высокая степень сжатия, так как объем камеры сгорания по отношению к увеличенному объему цилиндра не меняется.

Дефорсирование под низкооктановое топливо

Такая операция проводится, когда вопрос мощности вторичен, а основная задача – приспособить двигатель под другое горючее. Это делается путем снижения степени сжимания, что позволяет двигателю работать на малооктановом бензине без детонации. Кроме того, налицо и определенная финансовая экономия на стоимости горючего.

Интересно: подобное решение нередко используется для карбюраторных двигателей старых машин. Для современных инжекторных ДВС с электронным управлением дефорсирование крайне не рекомендуется.

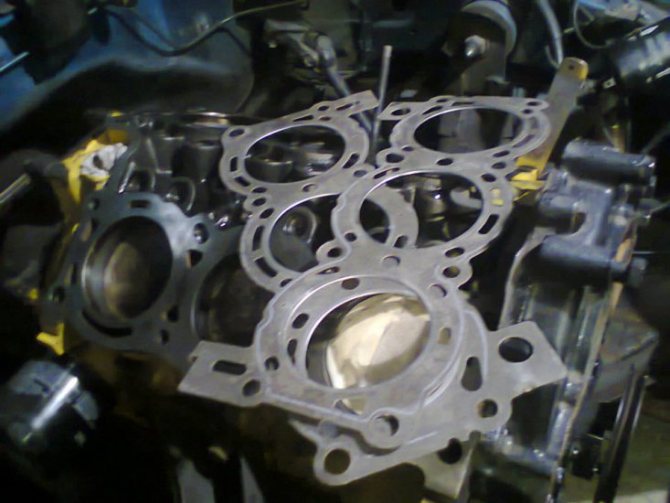

Основной способ, как уменьшить степень сжатия двигателя — сделать прокладку ГБЦ более толстой. Для этого берут две стандартные прокладки, между которыми делают алюминиевую прокладку-вставку. В результате растет объем камеры сгорания и высота ГБЦ.

Основные понятия и различия между ними

Во время диагностики мотора в первую очередь измеряют компрессию в цилиндрах. Уже на основании полученных данных делают выводы о «состоянии здоровья» движка. То, что у нас принято называть термином «компрессия» по своей сути представляет собой давление, создаваемое в цилиндре в момент, когда поршень размещается на отметке ВМТ, в конце такта сжатия. Подача топлива не должна осуществляться при выполнении замеров для дизельных моторов, а для бензиновых — замеряется при выключенном зажигании.

Многие у нас отождествляют понятие компрессии со степенью сжатия, но это совершенно разные показатели. Давление внутри цилиндра — это компрессия, а степень сжимания смеси более широкий параметр, который включает в себя полный объем цилиндра по отношению к объему камеры сгорания. Для тех, кто не знает, камера сгорания представляет собой пространство, которое остается над поршнем при том, когда он находится в точке ВМТ (мы разбирали это в статье про гидроудар).

Некоторые интересные факты

Метанольные двигатели гоночных машин имеют сжатие более 15:1. Для сравнения, стандартных карбюраторный двигатель, потребляющий неэтилированный бензин, имеет сжатие максимум 1.1:1.

Из серийных образцов моторов на бензине со сжатием 14:1 на рынке присутствуют образцы от Mazda (серия Skyactiv-G), ставящиеся, например, на CX-5. Но их фактическая СЖ находится в пределах 12, поскольку в данных моторах задействован так называемый «цикл Аткинсона», когда смесь сжимается в 12 раз после позднего закрытия клапанов. Эффективность таких двигателей измеряется не по сжатию, а по степени расширения.

В середине XX века в мировом двигателестроении, особенно в США, наблюдалась тенденция к увеличению степени сжатия. Так, к 70-м основная масса образцов американского автопрома имела СЖ от 11 до 13:1. Но штатная работа таких ДВС требовала использования высокооктанового бензина, который в то время умели получать только процессом этилирования – добавлением тетраэтилсвинца, высокотоксичного компонента. Когда в 1970-х годах появились новые экологические стандарты, этилирование стали запрещать, и это привело к обратной тенденции – снижению СЖ в серийных образцах двигателей.

Современные двигатели имеют систему автоматической регуляции угла зажигания, которая позволяет ДВС работать на «неродном» топливе – например, 92 вместо 95, и наоборот. Система управления УОЗ помогает избежать детонации и других неприятных явлений. Если же ее нет, то, например, залив высокооктановый бензин двигатель, не рассчитанный на такое горючее, можно потерять в мощности и даже залить свечи, поскольку зажигание будет поздним. Ситуацию можно поправить ручным выставлением УОЗ по инструкции к конкретной модели автомобиля.

Вот что на самом деле означает ‘степень сжатия’, и почему это имеет значение

Почему для двигателей так важна степень сжатия, и на что она влияет.

Вы наверняка слышали термин «степень сжатия» в двигателях внутреннего сгорания. Но вы когда-нибудь задумывались, что он означает? Итак, пришло время точно объяснить, что же такое коэффициент сжатия (степень) в двигателях автомобиля и почему сегодня все автопроизводители одержимы этим показателем, как будто этот параметр представляет собой Святой Грааль для будущих продаж автоновинок.

Сразу хотим отметить, что разобраться в том, что такое степень сжатия двигателя, не так просто, как кажется на первый взгляд. Вы наверняка заметили в различных рекламных проспектах и каталогах, а также в описании на сайтах автопроизводителей, что автобренды пытаются привлечь наше внимание такой характеристикой, как степень сжатия двигателей. Особенно стараются нам рассказать о степени сжатия менеджеры автосалонов. Мы обычно делаем вид, что понимаем, о чем идет речь, пропуская мимо ушей эту информацию. И причина такого поведения в том, что многие автолюбители просто не представляют, что такое степень сжатия двигателей, равно как и на что она влияет. Но тем не менее мы считаем, что все автолюбители должны знать, что же это за показатель двигателей внутреннего сгорания, о котором недавно вспомнили многие автопроизводители.

Мы знаем, что высокое сжатие двигателя – это хорошо, а низкое – плохо. Мы также знаем, что новый мотор Mazda Skyactiv-X имеет высокую степень сжатия. Не отстает от Mazda и Toyota со своими моторами «Dynamic Force», которые имеют высокую степень сжатия. Эти компании рекламируют новые двигатели с большим коэффициентом сжатия, заявляя, что они не только стали мощнее, но и получили большую экономичность. Но при чем здесь высокая степень сжатия и увеличение мощности с уменьшением расхода топлива? Сейчас объясним.

Мы живем в эпоху, когда инженеры не могут просто дать двигателю больше энергии за счет укрупнения, как, например, это было раньше, когда автопроизводители на многие свои автоновинки устанавливали моторы с увеличенным объемом. К тому же это приводило к неминуемому увеличению расхода топлива и росту уровня вредных выбросов в выхлопе автомобиля. Сегодня в связи с дороговизной топлива по всему миру и сложной экологической обстановкой подобный способ увеличения мощности мотора не подходит. Особенно если учитывать жесткие экологические нормы, предъявляемые автопроизводителям рядом развитых западных стран.

В итоге автопроизводители стали улучшать эффективность нынешних моторов за счет применения турбин и увеличения степени сжатия современных двигателей.

Как определяется степень сжатия, и что это такое?

Степень сжатия – это показатель, при котором устанавливается, какой максимальный объем цилиндра двигателя может быть сжат в минимальный объем цилиндра. Этот показатель степени сжатия определяется как соотношение.

Например, обычно степень сжатия записывают вот таким образом: 9:1 (коэффициент сжатия двигателя «девять к одному»).

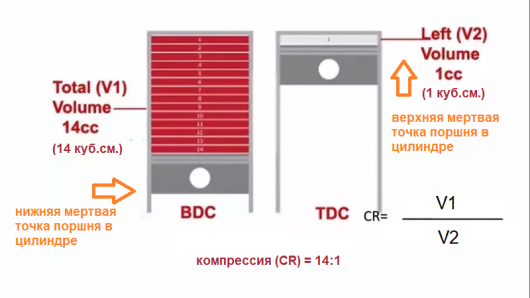

Теперь представьте цилиндр двигателя. Внутри цилиндра двигателя, как вы знаете, перемещается поршень: вверх и вниз. Когда поршень находится в самой нижней точке цилиндра двигателя, это называется «нижней мертвой точкой». Именно в этом положении поршня сверху него находится наибольший объем цилиндра. Когда поршень находится в самой высокой точке внутри цилиндра двигателя, это положение поршня называется «верхней мертвой точкой». В этом положении объем цилиндра находится в наименьшем значении. Вот сравнение этих двух объемов цилиндров над поршнями двигателя и образует соотношение степени сжатия. Обратите внимание, что когда поршень находится в верхней мертвой точке, все-таки над ним есть объемное пространство, где и происходит сжатие топливно-воздушной смеси.

Для тех, кто любит больше смотреть, чем читать, внизу мы публикуем GIF-картинку, на которой демонстрируется, как работает четырехтактный двигатель. Обратите внимание, как поршень движется вверх во время такта сжатия топливной смести (топливо + кислород), которая подается клапанами головки блока двигателя. Напомним, что воздух и топливо, поступаемые в цилиндр двигателя, сжимаются поршнем, чтобы затем воспламенить эту смесь с помощью свечи зажигания (в бензиновых моторах) или за счет сильного сжатия (в дизельных моторах).

Если двигатель имеет высокую степень сжатия, это означает, что заданный объем воздуха и топлива в цилиндре сжимается в гораздо меньшем пространстве, чем в двигателях с небольшой степенью сжатия.

А теперь математический пример соотношения степени сжатия в ДВС.

Предположим, что у нас есть двигатель, объем цилиндра и камер сгорания которого в момент нахождения поршня в нижней мертвой точке составляет 10 куб. см. После того как впускной клапан головки блока двигателя закрывается и поршень поднимается вверх, начав такт сжатия, он сжимает воздух и топливную смесь в пространство 1 куб. см. Этот двигатель имеет коэффициент сжатия (степень) 10:1.

Также часто производители любят вычислять итоговую степень сжатия, деля большее значение объема цилиндра над поршнем на меньший объем цилиндра. В итоге во многих технических характеристиках автомобилей вместо соотношения производители указывают результат деления этих значений.

Таким образом вычисляется, во сколько раз сжимается топливно-воздушная смесь при движении из нижней мертвой точки поршня в верхнюю мертвую точку. Разделив большее значение на меньшее, мы и получим итоговое значение степени сжатия без соотношения большего объема к меньшему.

Почему производители стараются увеличить степень сжатия?

Но не все так просто со степенью сжатия. Одно дело – понимать, что такое степень сжатия. И это не менее важно по сравнению с пониманием, почему так важна высокая степень сжатия для современных двигателей. К сожалению, объяснить простыми словами, почему высокая степень сжатия в двигателях современных автомобилей – это отличное решение на ближайшие годы, не получится. Тем не менее мы попытаемся.

Вы знаете, что мощность двигателя появляется в тот момент, когда сгорание топливной смеси оказывает силу на поршень внутри цилиндра двигателя. Эта сила толкает поршень вниз по цилиндру. И чем выше поршень находится в цилиндре в момент сжигания топливно-воздушной смеси, тем больше сил будет приложено на поршень.

Как мы уже сказали, чем больше степень сжатия, тем выше находится поршень в верхней мертвой точке. В итоге это позволяет вырабатывать больше мощности в момент сгорания топлива. Также помимо увеличения мощности для вырабатывания силы, толкающей поршень вниз по цилиндру двигателя, необходимо меньше топлива, что в конечном итоге влияет на топливную эффективность мотора. Это простое объяснение. Но оно неполное, поскольку при увеличении степени сжатия двигателей возникает ряд проблем, для решения которых необходимо в идеале знать термодинамику.

Итак, мы знаем, что высокая степень сжатия означает, что двигатель получает больше силы и мощности из того же количества топлива по сравнению с мотором с меньшим коэффициентом сжатия. Как мы выяснили, это хорошо для динамики автомобиля, а также для достижения хороших показателей его экономичности.

Чтобы объяснить вам точнее, почему более высокая степень сжатия дает больше экономии топлива, мы не будем погружаться слишком глубоко в науку о термодинамике. Тем не менее без нее нам также не объяснить вам в деталях, почему моторы с большой степенью сжатия более экономичные. Да, это нелегко понять. Но все же этот раздел термодинамики очень и очень интересен.

Более высокое сжатие в двигателе означает больше мощности, но больше давления

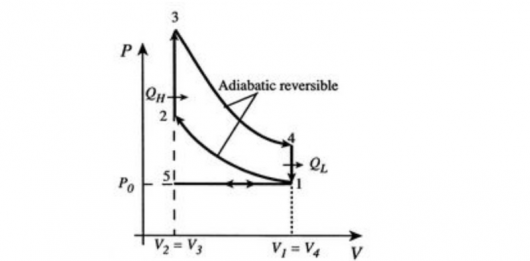

На приведенном выше рисунке показана диаграмма PV давления – объема для идеального типичного бензинового двигателя. Этот график наглядно демонстрирует, что происходит в двигателе, когда он сжигает воздушно-топливную смесь (в нашем примере бензин + кислород).

На приведенном выше графике кривая 1-2 показывает ход сжатия.

Линия 2-3 показывает сгорание топлива.

Верхняя кривая 3-4 показывает ход расширения.

И линия 4-1 показывает отвод тепла, когда открывается выпускной клапан в головке блока цилиндров двигателя.

Если описать все более техническим языком, то эту диаграмму следует понимать так:

На диаграмме кривая 1-2 показывает ход сжатия, при котором давление (ось Y) возрастает, а объем (ось Х) падает, когда поршень сжимает воздушно-топливную смесь внутри цилиндра, приближаясь к верхней мертвой точке.

Линия 2-3 показывает тепло, выделяемое во время горения топливной смеси. Эта линия показывает, как быстро увеличивается давление и температура сгораемого топлива.

Кривая 3-4 показывает увеличение объема цилиндра двигателя и падение давления, когда газ, полученный в процессе сгорания топливной смеси, оказывает силу на поршень, который начинает свое движение вниз по цилиндру двигателя (такт расширения).

Линия 4-1 показывает отвод тепла от газов, образованных в процессе сгорания топлива. Когда давление внутри цилиндра возвращается к давлению окружающей среды, открывается выпускной клапан.

Наконец, линия 1-5 демонстрирует нам ход выхлопа (выхлопной цикл мотора), в процессе которого поршень снова движется внутри цилиндра вверх (к верхней мертвой точке), чтобы снова сжать топливно-воздушную смесь для повторения цикла.

Область в пределах линий 1-2-3-4 показывает нам, сколько работы было проделано двигателем в рамках одного лишь только цикла. Более высокая степень сжатия двигателя означает, что две вертикальные линии на графике выше будут двигаться влево и вверх, оставляя больший диапазон хода поршня, что влияет на получение большей мощности по сравнению с двигателем, имеющим низкий коэффициент сжатия. То есть двигатель с высокой степенью сжатия сделает больше работы за один цикл, чем мотор с небольшой степенью сжатия.

И все дело в том, что в двигателях с высокой степенью сжатия в процессе сгорания топлива образуется больше давления, которое с большей силой двигает поршень вниз по цилиндру. Правда, в этом случае внутри двигателя выделяется больше тепла.

Более высокое сжатие в двигателе также означает более высокую тепловую эффективность

Важно отметить, что образование тепла и потеря тепла в течение цикла работы двигателя напрямую связаны с его эффективностью (речь идет о коэффициенте полезного действия – КПД). Причем на КПД главное влияние оказывает степень сжатия двигателя. Все дело в двух идеях. Во-первых, любая тепловая энергия, поступающая в систему, должна быть преобразована в механическую или отработанную. Во-вторых, тепловая эффективность – это просто результат работы двигателя (мощность и сила), разделенный на теплопередачу.

Вот как выглядит уравнение этой взаимосвязи (n – тепловой КПД, r – степень сжатия, а γ (гамма) – свойство жидкости):

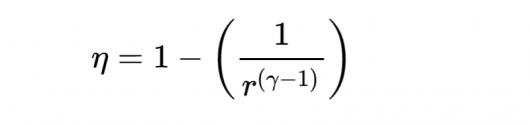

Теперь вернемся к нашей диаграмме выше. Когда вы обеспечиваете больший ход поршня между верхней и нижней мертвой точкой, вы увеличиваете степень сжатия. За счет этого вы смещаете на диаграмме PV вверх и влево и увеличиваете температуру (Qh на графике выше). Причем увеличение температуры будет больше, чем потери тепла (Ql).

Иными словами, вы добываете в процессе сгорания топливной смеси больше энергии за один цикл работы двигателя. Кстати, вот один интересный ролик видеоблогера Джейсона Фенске, который рассказывает более простыми словами о взаимосвязи между степенью сжатия, теплопередачей и эффективностью (экономичностью двигателя):

Для тех, кто не знает английский, включите субтитры и их машинный перевод на русский язык.

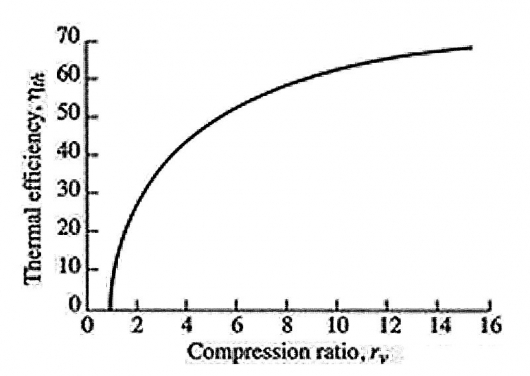

Так что, как вы, наверное, уже поняли, тепловая эффективность двигателя возрастает по мере увеличения степени сжатия двигателя. Таковы законы физики, а именно законы термодинамики. Особенно это становится ясно из уравнения, приведенного выше.

Соответственно, чем выше степень сжатия мотора, тем больше он выдает лошадиных сил и меньше потребляет топлива. Для нас это означает более тяжелый кошелек за счет сэкономленных денег на заправке и больше адреналина при разгоне.

Чтобы это понять, вам нужно взять на прокат какой-нибудь старый американский неэффективный автомобиль с бензиновым V8 атмосферным двигателем, который имеет низкую степень сжатия. Поездив на таком автомобиле несколько дней, вы поймете, что автомобиль «жрет», как слон, но взамен не выдает хорошую мощность, которую сегодня показывают современные четырехцилиндровые и даже трехцилиндровые моторы.

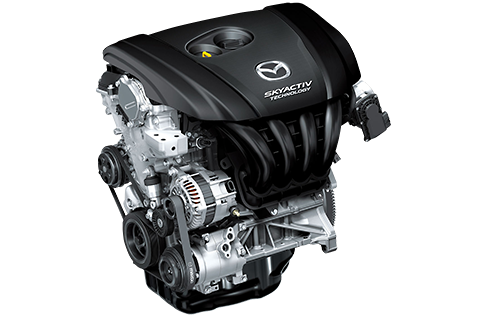

Например, знаменитый двигатель Skyactiv-G от Mazda является очень эффективным в плане не только мощности, но и хорошей экономичности. Во многом это благодаря большой степени сжатия. Также ряд и других производителей стали выпускать современные моторы с высоким коэффициентом сжатия. Так, сегодня компании Mazda, Nissan / Infiniti и Toyota и другие начали выпускать двигатели с очень высокой степенью сжатия – 14:1.

Вы не поверите, но двигатели с такой степенью сжатия еще недавно казались фантастикой. Кстати, благодаря такой степени сжатия автопроизводителям нет необходимости оснащать двигатели турбинами, для того чтобы добиться соответствия современным стандартам экономичности, экологическим нормам, а также требованиям к мощности.

Почему более высокая степень сжатия означает, что автомобиль должен заправляться топливом с высоким октановым числом

Но почему большинство автопроизводителей сегодня не перешли на выпуск двигателей с высокой степенью сжатия, если такие силовые агрегаты позволяют без турбокомпрессоров добиваться таких выдающихся результатов эффективности силовых агрегатов? Все дело в законах физики.

Многие двигатели с высоким коэффициентом сжатия нуждаются в премиальном топливе или в высокооктановом бензине.

Тем, кто не знает или не помнит, что такое октан бензина и как он помогает избежать детонации в двигателе, советуем почитать наши следующие материалы:

Топливо с низким октановым числом по сравнению с топливом с высоким октаном, скорее всего, будет самопроизвольно воспламеняться из-за более высоких температур и давления воздуха в двигателях с высокой степенью сжатия. Мы знаем, что воспламенение топливно-воздушной смеси должно происходить, когда это действительно нужно, а не наоборот. Такое неконтролируемое воспламенение топлива называется детонацией. Это очень вредно для любых двигателей внутреннего сгорания. Дело в том, что излишняя детонация уменьшает крутящий момент и может нанести непоправимый урон двигателю автомобиля.

Высокая степень сжатия увеличивает риск сильной детонации двигателя. Вот почему моторы с большим коэффициентом сжатия, как правило, работают на высококачественном или высокооктановом бензине.

Главная причина риска самовоспламенения топливно-воздушной смеси в двигателях с высокой степенью сжатия – это превышение допустимого давления, которое приводит к резкому нагреву топливной смеси. В итоге это вызывает преждевременное сжигание топлива еще до того, как свеча зажигания с помощью искры зажжет его. Повторяем, преждевременное воспламенение топлива – это очень плохо для любого двигателя.

Для того чтобы снизить риск преждевременного воспламенения топлива, компания Mazda много работала над поршневыми и выпускными конструкциями бензиновых двигателей с высокой степенью сжатия (соотношение степени сжатия в цилиндрах двигателя 14:1). Например, мотор Skyactiv-X оснастили специальными поршнями, имеющими полость посередине, которая позволила предотвращать всплеск богатого кислородом топлива вокруг области воспламенения топливной смеси от свечи зажигания.

Именно проблема самовоспламенения топлива в двигателях с высокой степенью сжатия и препятствует сегодня массовому распространению данного типа моторов во всей автопромышленности. Подробнее об двигателе Mazda можно почитать здесь

Существуют ли ограничения по увеличению степени сжатия в двигателях

Интересно, почему автопроизводители не стараются сделать степень сжатия своих двигателей еще больше? Почему сегодня коэффициент сжатия 14:1 уже считается много? Неужели нельзя сделать двигатель с еще большим коэффициентом сжатия? Ведь в таком случае автомобили получили бы еще больше мощности и одновременно стали бы еще экономичней.

Например, почему бы не сделать двигатель со степенью сжатия 60:1? Но на самом деле это невозможно в сегодняшнем мире.

Такую степень сжатия не выдержит ни один металл внутри двигателя. Да дело даже не в металле. Даже если бы у нас был такой крепкий дешевый металл, способный выдержать степень сжатия 60:1, все равно бы мы не смогли построить подобный рабочий мотор. Просто такая степень сжатия привела бы к чрезмерно высокой температуре внутри двигателя. В итоге мотор стал бы настолько горячим, что это вызвало бы его самоуничтожение (двигатель взорвался бы от высоких температур).

Также, в принципе, нас не должна так сильно заботить высокая степень сжатия в современных автомобилях, если речь идет, конечно, не о спортивных мощных автомобилях, где каждая лишняя лошадиная сила на вес золота. Сегодня в рамках массового рынка нас больше волнует не мощность, а экономичность обычных повседневных автомобилей. Особенно во времена немалой стоимости топлива, где вопрос экономии топлива напрямую влияет на наши кошельки. Также сегодня более остро стоит вопрос экологии. А мы знаем, что чем менее экономичен автомобиль, тем меньше он загрязняет окружающую среду выхлопными газами. Так что, в принципе, увеличение степени сжатия в современных двигателях необходимо в первую очередь для улучшения экологической обстановки на всей планете. Но для того чтобы этого добиться, нет смысла существенно увеличивать в современных моторах степень сжатия.

Вот мы и подошли к концу темы о степени сжатия двигателей внутреннего сгорания. Надеемся, что теперь вы не просто знаете, что такое степень сжатия силовых агрегатов, но и понимаете, какую важную роль она играет в современных двигателях.

Что такое компрессия и степень сжатия двигателя?

Почти каждый автовладелец знаком с таким понятием, как компрессия двигателя. Но не многие знают, что существует так же определение степени сжатия. Автомобилисты могут впадать в заблуждение, что у этих двух понятий есть общие моменты, но не стоит думать, что это так. Сегодня мы расскажем вам чем же отличаются данные процессы.

Компрессия и предпосылки низкого давления

Компрессия

Что же такое компрессия применительно к двигателю? Итак, компрессией называется наивысшая степень давления, которое возникает в цилиндре в конце механизма сжатия. В основном данная сила измеряется в количестве атмосфер. Величина необходимого давления внутри цилиндров зависит в первую очередь от объёма двигателя.

Предпосылки низкого давления

Давление, как непостоянная величина, очень сильно зависит от того, на какой стадии износа находится двигатель. Чем более изношен мотор, тем более низким будет давление в цилиндрах. Вот три основные причины понижения давления вследствие износа:

• Поршневая система сильно изношена. Это характеризуется появлением на её элементах микроцарапин и выбоин. Одной из причин является использование горючего ненадлежащего качества, когда частицы осадка, оставшегося от сгорания топлива, вредят стенкам цилиндра и поршню
• Уплотнительные кольца может заклинить. Происходит это по всё той же причине: плохому качеству топлива. От нагара уплотнительные кольца и пазы поршня склеиваются между собой, что приводит к отсутствию нужной степени разжимания во время нагрева, что в свою очередь ведёт к снижению давления
• Поршневая система, как и любая другая система автомобиля, с течением времени изнашивается. В процессе износа от конструкции отделяются небольшие металлические частицы. Следствием служит потеря давления, а так же иные проблемы с двигателем

Как увеличить компрессию?

В первую очередь необходимо понять истинную причину уменьшения давления. Итак, если износилась поршневая система автомобиля, что соответственно, характеризуется уменьшением плотности прилегания деталей между собой, то способ решения этой проблемы — покупка нужной присадки для наращивания недостающей толщины металла. Что в свою очередь повысит компрессию. Применяйте этот метод, когда вы абсолютно уверены, что проблема в этом. Вы так же можете узнать точно о должной степени компрессии для вашего двигателя в технических характеристиках автомобиля.

Если же причина в заклинивании поршневых колец, то последовательность ваших действий может быть следующей: выкрутите свечи, залейте в отверстия по сто грамм масла и оставьте машину примерно на час. Масло способно размягчить нагар, который выведется в процессе последующей эксплуатации автомобиля. Если после всех этих действий вы не увидели каких-либо перемен к лучшему, то отправляйтесь в ближайший СТО для профессиональной диагностики.

Степень сжатия

Мы выяснили, что компрессией называется максима давления внутри цилиндров, и остаётся только дать определение сжатию. Так вот, степень сжатия — это соотношение между объёмом всего цилиндра и объёмом камеры сгорания. Степень сжатия является постоянной величиной, которая является уникальной для каждой марки автомобиля. Нет резона брать в сравнение компрессию и степень сжатия, поскольку у последней нет даже единиц измерения.

Если вы знаете, какую степень сжатия имеет двигатель, то можете без труда вычислить компрессию. Просто умножьте цифру степени сжатия на 1,4 атмосферы. Для определения степени сжатия проделайте следующее:

• Проведите измерение рабочего объёма цилиндра. Это можно сделать разделив его общий литраж на количество цилиндров
• Измерьте размеры камеры сгорания. При этом поршню необходимо быть в верхнем положении. Далее вы можете применить шприц с машинным маслом. Зафиксируйте, сколько масла было вылито, и получите нужные данные
• Поделите два полученных выше результата между собой, чтобы вычислить степень сжатия

Вывод из всего вышеизложенного будет однозначным: компрессия не равнозначна степени сжатия и сравнивать эти параметры не имеет смысла.
