Однажды в очень мокрую погоду стою на парковке заведённый. Вдруг слышу щелчок багажника (открылся), ну подумал, открыл кто-то. Глядь в зеркало, а там ни кого. Можно было конечно подумать про сверхъестественное событие, но нет. Выхожу, закрываю багажник, сажусь обратно в салон. Не проходит минуты, опять щелчок замка и опять крышка открывается.

У меня уже есть опыт ремонта резинки кнопки , поэтому практически молниеносно хватаю отвертку, ключ и лезу под обшивку багажного отделения. Кстати инструкция как снять кнопку, снять обшивку и все такое описано по ссылке выше.

Отключаю разъем кнопки и разъем у самого замка до лучших времен. Напоминаю на улице льет дождь, да и в данный момент я был занят. С тросика багажник открывается исправно.

Разъем кнопки багажника, артикул 812601R000

Разбор ситуации, аналитика и размышления

На улице солнышко, тепло, пришло время разобраться с кнопкой.

• Вначале подумал что кнопка неисправна, снял, прозвонил (мультиметр в режиме прозвонки) все отлично;
• Потом подумал не работает схема управления, с ключа открывает исправно, значит схема в машине тоже работает;
• Замкнул контакты со стороны авто, замок багажника щелкает, значит проводка по машине исправна (видео);
• Подумал что контакт в разъеме плохой (окислились контакты), пошкрябал ножом и иголкой, толку ноль;
• Из разъема кнопки вынул контакты, как смог поджал (там все мелко и не уверен, что сделал эффективно), все равно не работает.

А теперь самый интересный момент: в процессе подключении разъема кнопки, срабатывает замок, но когда подключен нет

И тут я решил померить сопротивление при нажатой и отжатой кнопке. Выяснилось следующее: при нажатой сопротивление стремиться к нулю, как в принципе и должно быть, а вот при отжатой 300 Ом . Я полагал там разрыв должен быть, ну или килоомы.

Пришло время разбирать кнопку. Я этого очень не хотел делать, по причине того, что опять нужно будет ее клеить.

Разбираем кнопку и удивляемся

Как ее разбирать вы найдете по ссылке выше. В процессе разборки увидел отклеившийся край резинки и вот что было внутри

Извиняюсь за некропостинг, но возникла таже проблема.

Пару дней назад внезапно загорелась лампочка открытого багажника на приборке, снял обшивку с дверцы багажника, сам замок целый, думал сначала вода может какая попала, но нет, ни влаги ничего. Сигналки на машине тоже нет. Не могу придумать куда дальше копать.

Поменял замок багажника на китайский с али, т.к новый стоит 5к, а на али 700р , теперь не горит лампа открытия и освещение в багажнике. Штекер подсоеденил , видать там просто обманка, не знаю что делать

Ну и для чего ты написал этот высер. Я просил совета, а не обсуждение чужих финансов.

А как это сделать? У меня по-моему даже сигналка не подключена к багажнику, потому что когда машина закрывается а багажник открыт, в приложении ничего не показывает и не пищит. Может предохранитель сгорел?

Имеется в виду включение лампы обычным выключателем- можно поставить тумблер и включать вручную (так было к примеру у ВАЗ 21124) или поставить кнопку от сигнализации(или другую какую), которая будет включать/выключать крышкой багажника.

Купить обычный концевик и подсоединить к проводке штатного концевика , колхоз конечно , но как вариант .

Да не Валер , я думаю Вадик предложил обычный концевик от сигналки , который выключается закрытием крышки багажника .

Вчера ели очистил машину от льда, все было нормально, вечером заехал на мойку, после мойки веезжаю все отлично приборы которые должны работать работают, приехал домой поставил машину, все приборы выключились, через час спистился вниз из-за того, что сигнализация начала орать, смотрю а у меня датчик открытия багажника горит, проверил багажник он закрыт, ну я еще раз открыл его и закрыл а датчик все равно горит, снял даже клемму с аккомулятора, не помогает, а богажник то закрыт. Пожалуйста помогите, те у кого была такая проблема или кто знает как решается она. Заранее Спасибо

-1 А я так не считаю, он может неделю в такую погоду сохнуть будет. Надо высушить концевик или хотябы протиреть. Если ничего не делать , то для чего ставим сигналки, ведь система исключает из охраны, якобы, открытый багажник.

И снова здравствуйте))))) вчера вечером пошел проверять ваши советы. Для начала, если я правильно понял концевик находится в самом замке багажника?, значит так: подсоединил я клемму акоммул. датчик горит, я открываю багажник в нем горит лампа подсветки пространства багажника, я в ручную закрываю как бы багажник, на самом деле он открыт, а лампа подсветки богажника не гаснет, а как бы тусклее светит, в свою очередь датчик на приборной панели, тоже не гаснет, а тусклее светит, потом я решил откинуть заднее сиденье и посмотреть как будет с реально закрытым багажником, такая же фигня, т.е. лампа подсветки вообще не тухнет, просто менее ярко светит, датчик соответственно тоже. Отсюда вывод если клемму с аккоммул не скидывать каждый раз, то акоммул просто сядет, а ждать весны не охота. ваши мнения)))))))))))спасибо)))))))))

Дверные концевики: где находятся, подключение, проверка

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

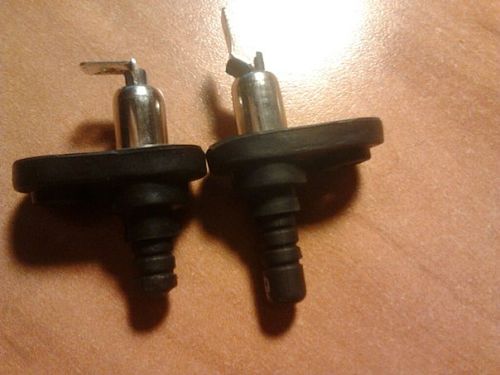

Изначально концевики на двери ставились для автоматического включения плафона салона. Схема подключения у них была простейшей – все соединялись параллельно, то есть было безразлично, какая дверь открыта. В бюджетных комплектациях автомобилей часто вовсе ставился только концевик водительской двери.

Видео: Проблемы с концевиками у Лады Весты, Гранта и Калина

Слабым звеном таких концевиков стала необходимость размещать их в крайне неудобном месте: нажимала на них выступающая часть металлического листа двери в нижнем углу, реже конструкторам удавалось разместить концевик выше. Из-за этого они часто выходили из строя даже несмотря на герметизирующий колпачок снаружи. Для автомобиля с сигнализацией это означало случайные срабатывания тревоги в неподходящее время или, что ничуть не лучше, возможность открытия двери без срабатывания сигнализации.

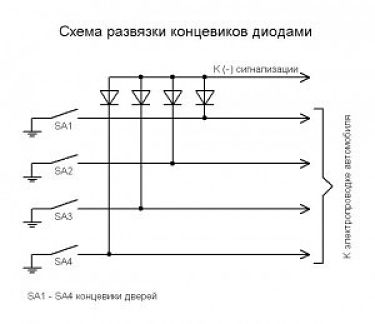

В дальнейшем схемы подключения концевиков в дверях усложнились – изначально для индикации конкретной открытой двери на примитивных бортовых компьютерах. Здесь уже к каждой двери шел свой сигнальный провод, что усложнило установку сигнализаций: так как подключить концевики нужно к единственному входу центрального блока, попытка соединить его со всеми концевиками сразу приводит к нарушению индикации на экране бортового компьютера (показывает все двери открытыми одновременно). Из-за этого приходится применять диодную развязку, позволяющую объединить логически выходы концевиков, не нарушая работу компьютера.

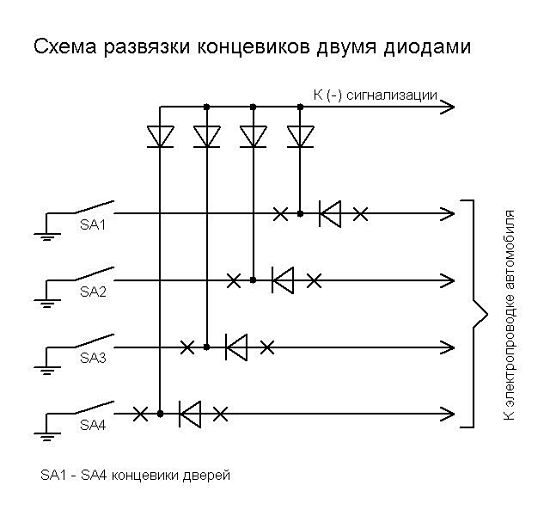

Решение проблемы с надежностью концевиков оказалось достаточно простым. Давно стало нормой, что концевик двери находится в самом механизме замка, то есть он высоко поднят и хорошо защищен от попадания воды, если, конечно, исправен уплотнитель стекла. Отметим, что сам принцип работы концевика двери при этом изменился. Если концевой выключатель двери установлен в прихлопе, то срабатывает он при определенном положении двери, замыкая контакты, когда она начинает открываться.

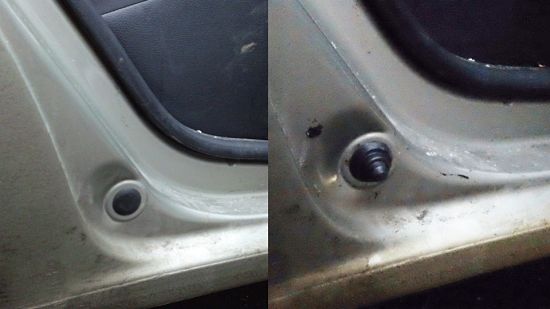

Проще всего это сделать, конечно, если концевик стоит в прихлопе: подденьте пластиковый фиксатор и вытащите на себя. Если же концевик стоит в замке, то уже придется разбирать дверь. Для проверки проводки достаточно снять разъем с концевика и замкнуть контакты в колодке. Если при этом индикация открытия отработала как положено, то нужна замена концевика двери, иначе дело явно не в нем. Если сигнализация устанавливается на бюджетную машину в минимальной комплектации, где концевик есть только один или их нет вовсе, их приходится подключать самостоятельно. Здесь грубейшая ошибка – это применение дешевых концевиков от сигнализаций, которые использовать не стоит.

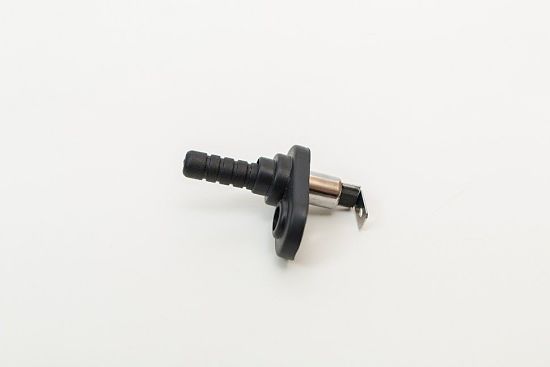

Надежность у них крайне мала, а для крепления требуется использовать саморез – это лишнее отверстие в кузове, да еще и в потенциально опасном в плане коррозии месте. Идеальный вариант – это установка штатных концевиков от более дорогих комплектаций, поскольку с целью унификации установочные отверстия для них есть во всех вариантах автомобиля.

Концевик багажника

Штатно в багажнике концевой выключатель ставится для срабатывания плафона подсветки в нем, на машинах со штатной сигнализацией он также служит для контроля открытия во время активной охраны. Также концевик может использоваться штатным центральным замком, блокируя запирание, если багажник не захлопнут.

Если же речь идет о дешевой машине в минимальной комплектации, то подключить концевик багажника при установке сигнализации придется самостоятельно. Легче всего владельцам тех автомобилей, где более дорогие комплектации предусматривают штатный концевик сигнализации багажника: как и с дверями, здесь достаточно установить в предусмотренное место оригинальную деталь. В противном случае, увы, придется сверлить отверстие и ставить универсальный. Все чаще отдельной деталью выключатель в багажнике не ставится, а встраивается в сам замок, как и в случае с дверями.

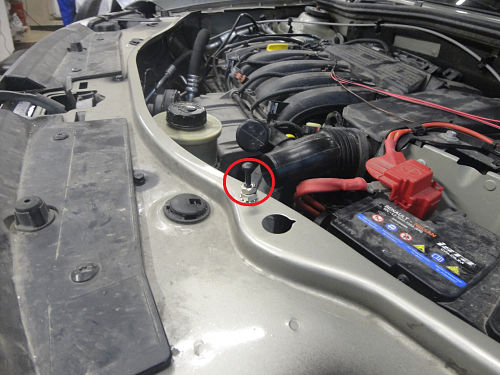

Концевик капота

Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.

Но бывает и наоборот: например, на Renault Megane 3 и Fluence для российского рынка он есть штатно во всех комплектациях, кроме минимальной, и даже встроен в замок капота. И к нему даже идут провода… но найти их в салоне невозможно, потому что они остаются под капотом никуда не подключенными. При установке сигнализации, конечно, можно уже не устанавливать свой концевик, но провода под капот все равно придется тянуть.

Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.

Извиняюсь за некропостинг, но возникла таже проблема.

Пару дней назад внезапно загорелась лампочка открытого багажника на приборке, снял обшивку с дверцы багажника, сам замок целый, думал сначала вода может какая попала, но нет, ни влаги ничего. Сигналки на машине тоже нет. Не могу придумать куда дальше копать.

Поменял замок багажника на китайский с али, т.к новый стоит 5к, а на али 700р , теперь не горит лампа открытия и освещение в багажнике. Штекер подсоеденил , видать там просто обманка, не знаю что делать

Ну и для чего ты написал этот высер. Я просил совета, а не обсуждение чужих финансов.

А как это сделать? У меня по-моему даже сигналка не подключена к багажнику, потому что когда машина закрывается а багажник открыт, в приложении ничего не показывает и не пищит. Может предохранитель сгорел?

Имеется в виду включение лампы обычным выключателем- можно поставить тумблер и включать вручную (так было к примеру у ВАЗ 21124) или поставить кнопку от сигнализации(или другую какую), которая будет включать/выключать крышкой багажника.

Купить обычный концевик и подсоединить к проводке штатного концевика , колхоз конечно , но как вариант .

Да не Валер , я думаю Вадик предложил обычный концевик от сигналки , который выключается закрытием крышки багажника .

Концевик багажника Солярис: где его найти?

Концевик багажника – это одна из важных деталей автомобиля, которая отвечает за правильное закрытие и открытие багажного отделения. Владельцы автомобиля Hyundai Solaris часто задаются вопросом, где находится концевик багажника этой модели. В данной статье я кратко расскажу, где вы можете найти эту деталь на вашей машине.

Местонахождение концевика багажника

Концевик багажника у Hyundai Solaris обычно находится в районе замка багажника или внутри него. Однако, его конкретное местоположение может варьироваться в зависимости от года выпуска и комплектации автомобиля. Чтобы узнать точное местонахождение концевика багажника на вашей Solaris, выполните следующие шаги:

1. Откройте багажник и визуально осмотрите область замка багажника, где присутствует металлическая планка.
2. Обратите внимание на наличие проводов или разъемов, которые могут указывать на местонахождение концевика.
3. Если вы не можете найти концевик снаружи, то выполните следующий шаг.
4. Аккуратно снимите обивку багажника, чтобы получить доступ к проводам, которые идут внутри.
5. Проследите провода от замка багажника, чтобы найти концевик.

Если вам трудно самостоятельно найти концевик багажника, рекомендую обратиться к специалистам сервисного центра, которые смогут установить его точное место расположения.

Почему важно знать местонахождение концевика багажника

Правильное функционирование концевика багажника обеспечивает надежную работу открывания и закрывания багажного отделения. Если концевик неисправен или неправильно установлен, то возникают следующие проблемы:

• Багажное отделение может не закрыться полностью или не открыться вовсе.
• Ошибка на панели приборов может указывать на неисправность концевика.
• Дополнительные замки или сигнализация могут работать неправильно, что приводит к потенциальным проблемам с безопасностью автомобиля.

Знание местонахождения концевика багажника поможет вам быстро и эффективно устранить проблемы, связанные с неправильной работой багажного отделения вашей Hyundai Solaris.

В заключение, концевик багажника у автомобиля Hyundai Solaris находится в районе замка багажника или внутри него. Для нахождения его точного местонахождения, вам может потребоваться снять обивку багажника или обратиться к специалистам сервисного центра. Познание местонахождения концевика багажника важно, чтобы избежать проблем с открыванием и закрыванием багажного отделения, а также для быстрого устранения неисправностей. Будьте внимательны к работе концевика и следите за его сохранностью.

Концевик багажника солярис где находится

Я думаю вероятно сгорел предохранитель, вот только где он находится не знаю. Я так понял он спрятан вместе с блоком сигнализации. Где находится не подскажите?

Есть. Эти предохранители стоят на проводах. На других машинах обычно после блока сигнализации примерно в 30см.

а он когда-то открывался? Если нет, то не подключали эту функцию. Пред. если и сгорел, то он не в блоке сигнализации, а в блоке предохранителей салона

Цепи питания для автозапуска возможно также подключить на блоке предохранителей.

Стартер Белый Зажигание 1 Розовый Зажигание 2 Синий АСС Красный +12 В Зеленый +12 В Черный

Подключение CAN Солярис 2

CAN 1 (на панели приборов): CAN H- провод желтого цвета; CAN L- провод черного цвета. CAN 2 (разъём OBD II): CAN H- провод красного цвета; CAN L- провод синего цвета.

+12 В Провод красного цвета на блоке предохранителей Масса на кик-панели.

Статус нейтраль (ручной тормоз)

Провод зеленого цвета (полярность минус), расположен в разъёме на предохранительном блоке.

Статус работы двигателя (генератор)

Управление аварийки Солярис 2

Подключение к кнопке аварийной сигнализации возможно подключить на блоке BCM, расположенным над педалью газа.

На комплектации Solaris 2 с ключом (с кнопками управления Ц.З.) провод расположен на разъёме BCM со стороны моторного отсека. Провод оранжевого цвета, управление кнопкой, импульсное по минусу

На Solaris 2 с ключом в базовой комплектации, провод расположен на разъёме BCM снизу. Провод оранжевого цвета, управление кнопкой импульсное по минусу.

Статус дверей и багажника базовая комплектация Solaris 2

Статус багажника- провод зеленого цвета (минус). Статус всех дверей- провод розового цвета (минус). Подключение произвести в жгуте проводов идущего вдоль порога.

Статус педали тормоза Солярис 2017

Статус педали тормоза- провод синего цвета, расположенный на разъёме концевого выключателя педали тормоза (+12 В).

Управление центральным замком Solaris 2

Для управления центральным замком, необходимо подключиться к двум проводам, проходящих через разъём в кик-панели, с управлением по минусу:

Провод желтого цвета- закрыть Ц.З. Провод белого цвета- открыть Ц.З.

Обход штатного иммобилайзера Солярис 2

Точки подключения автосигнализации на Hyundai Solaris 2011 — Комплектация с полным ЦЗ

Замок зажигания: + 12V – синий и зелёный АСС – жёлтый IGN1 – розовый IGN2 – оранжевый Start – белый

Слева второй разъём приборки: Концевик дверей (-) – розовый Поворотник 1 – зелёный Ручник (в разрыв поставить диод) (-) – белый

Правый разъём приборки: Концевик багажника (-) – зелёный Поворотник 2 – синий

Тормоз (-) – белый на разъёме педали тормоза

Центральный замок (-) – коричневый (запирание), серый (отпирание) в белом разъёме за панелью у левой ноги водителя

Педаль сцепления – жёлтый и розовый на кнопке педали сцепления. Замкнуть через реле, сигналом обхода иммо

Состав и устройство центрального замка

Описание того, как работает центральный замок, приведенное выше, подразумевает, что в его схеме имеется несколько дополнительных элементов.

Устройство центрального замка содержит:

• блок управления;
• датчики входные;
• устройства исполнительные.

Датчики входные

Исполнительные устройства

В этом качестве применяется электродвигатель постоянного тока. С его выходного вала через редуктор и тяги усилие передается на исполнительные элементы. В зависимости от направления приложения усилий, которое определяет управляющий блок по сигналам от датчиков, они переводятся в положение открыто или закрыто.

Блок управления

Именно он определяет, как работает центральный замок. Обычно его схема выполняется с использованием цифровых элементов, которые обрабатывают поступающие сигналы по заданному алгоритму. Такой подход позволяет успешно реализовать соединение центрального замка с системой дистанционного управления и охранной сигнализации автомобиля.

Такую дистанционную система управления обычно выполняет дополнительно автовладелец, но в некоторых моделях автомашин устанавливает и производитель. Для управления подобной системой, схема ее использования предусматривает дополнительный электронный блок, с помощью которого центральный замок автомобиля может управляться дистанционно с отдельного брелка.

Принцип работы

Центральный замок работает при выключенном и включенном зажигании. Когда в замке зажигания поворачивается ключ, то анализируется текущее состояние системы, и если двери авто не закрыты, то происходит срабатывание центрального замка, и они закрываются. Целью такого режима является исключение ситуации начала движения при открытых дверях. В некоторых случаях происходит дополнительный анализ состояния концевых переключателей, если с них нет сигнала о том, что двери закрыты, то движение невозможно.

При дистанционном управлении работой центрального замка с брелка, схема дистанционного управления анализирует поступивший сигнал и выдаёт управляющий сигнал на центральный замок, который обеспечивает блокировку дверей, активизируя при этом и охранную сигнализацию. В случае ДТП блокировка снимается, и автоматически открываются двери.

Точки подключения автосигнализации на Hyundai Solaris 2021

Центральный замок – коричневый и оранжевый/черный в чёрном разъёме на блоке ВСМ над педалью газа.

Кик-панель водителя: двери – розовый в верхнем разьеме концевик багажника – зеленый статус двери водителя – сдвоенный коричневый

Повороты (только перед и бока) – на блоке предохранителей верхний разъём, тонкий белый и синий (там их много, надо звонить) Педаль тормоза – на кнопке педали Концевик капота (-) – на левом разъёме панели приборов (цвет уже не помню)

Обход иммо — ВР-02 рамкой на замок зажигания. Видит без проблем.

Хендай Солярис 2 установка сигнализации, запуск с ключа

Схема установки Хендай Солярис второе поколение с 2021 года, комплектация запуск двигателя с ключа зажигания

Устанавливаем сигнализацию Pandora DX 90L с Can lin модулем и бесключевым обходчиком Иммо кей

Разборка салона показана установка солярис 2 с кнопки

Подключение автозапуска Солярис 2

Цепи питания для автозапуска возможно также подключить на блоке предохранителей.

Стартер Белый Зажигание 1 Розовый Зажигание 2 Синий АСС Красный +12 В Зеленый +12 В Черный

Подключение CAN Солярис 2

CAN 1 (на панели приборов): CAN H- провод желтого цвета; CAN L- провод черного цвета. CAN 2 (разъём OBD II): CAN H- провод красного цвета; CAN L- провод синего цвета.

+12 В Провод красного цвета на блоке предохранителей Масса на кик-панели.

Статус нейтраль (ручной тормоз)

Провод зеленого цвета (полярность минус), расположен в разъёме на предохранительном блоке.

Статус работы двигателя (генератор)

Управление аварийки Солярис 2

Подключение к кнопке аварийной сигнализации возможно подключить на блоке BCM, расположенным над педалью газа.

На комплектации Solaris 2 с ключом (с кнопками управления Ц.З.) провод расположен на разъёме BCM со стороны моторного отсека. Провод оранжевого цвета, управление кнопкой, импульсное по минусу

На Solaris 2 с ключом в базовой комплектации, провод расположен на разъёме BCM снизу. Провод оранжевого цвета, управление кнопкой импульсное по минусу.

Статус дверей и багажника базовая комплектация Solaris 2

Статус багажника- провод зеленого цвета (минус). Статус всех дверей- провод розового цвета (минус). Подключение произвести в жгуте проводов идущего вдоль порога.

Статус педали тормоза Солярис 2017

Статус педали тормоза- провод синего цвета, расположенный на разъёме концевого выключателя педали тормоза (+12 В).

Управление центральным замком Solaris 2

Для управления центральным замком, необходимо подключиться к двум проводам, проходящих через разъём в кик-панели, с управлением по минусу:

Провод желтого цвета- закрыть Ц.З. Провод белого цвета- открыть Ц.З.

Обход штатного иммобилайзера Солярис 2

Для обхода штатного иммобилайзера, подключите зелёно-оранжевый провод LIN или белый провод LIN OUT сигнализации Pandora паралельно, к Сине-оранжевому проводу EMS COM идущего в разъем в кик панели водителя.

Установка сигнализации на Хендай Солярис

Вот примеры охранных комплексов:

• Сигнализация — Замок капота — Иммобилайзер
• Сигнализация — Замок рулевого вала — Иммобилайзер
• Сигнализация — Иммобилайзер — Секретная кнопка
• Сигнализация — Иммобилайзер — Замок КПП — Замок капота
• GSM-модуль — Замок капота — Иммобилайзер

Помимо охранных функций, охранные системы могут решать и задачи по повышению комфорта у удобства пользования. К этому относятся также и сервисные функции, имеющиеся у сигнализаций, такие как: управление центральным замком, окнами, зеркалами, автоматический запуск двигателя и так далее.

Сигнализации

Сигнализации бывают с обратной связью и без нее (односторонние).

Односторонние сигнализации отличаются стандартным набором охранных функций и укомплектовываются брелками с 2-4 кнопками. Сигнализации с обратной связью имеют более широкий набор охранных функций. Они комплектуются пейджерами с ЖК-экраном. На этом пейджере возможно наблюдать текущее состояние автомобиля. При этом главное назначение пейджера – сообщить владельцу о воздействиях на автомобиль, даже если он слишком далеко.

Обслуживание и уход

Как правило, центральный замок не требует никакого ухода и обслуживания. Но существует один нюанс, который необходимо учитывать при круглогодичной эксплуатации автомобиля. Это его мойка в зимнее время или при пониженной окружающей температуре. Если зимой вы помыли машину, и вам плохо продули замки, то вполне возможно, что с утра вы не сможете попасть в свой автомобиль. Просто замерзнет влага, попавшая внутрь, или прихватит влажные тяги на морозе. Чтобы избежать такого, после мойки лучше всего выдержать авто примерно с час на улице при морозе с выключенным двигателем, периодически заставляя срабатывать замки. Обычно этого времени хватает, чтобы всё пришло в норму. Другим вариантом избежать подобной ситуации будет продолжительное движение, во время которого автомобиль окончательно просохнет после мойки, и у вас не будет проблем с утра.

Несмотря на свое вспомогательное значение, не связанное непосредственно с управлением и движением автомобиля, центральный замок в значительной степени улучшает удобство пользования авто и обеспечивает дополнительную безопасность в процессе движения.

Буквально вчера у брата возникла нужда узнать, где находится концевик двери Хендай Solaris в машине. Тут же отыскал, на видео сразу становится понятно где расположен концевик двери Хендай Solaris.

Комментарии к теме где находятся концевик двери Hyundai Solaris

Сделано ювелирно! Молодец нарастил нехватающей части. Вопрос, а как восстановить просевший поролон этой части сидушки.?

Привет. Проблему не выявил? Купил солярика 2013 года на мехе. Пробег 108, такого не замечал. Но вот изучаю вопрос

здравствуйте.у меня Хонда Цивик 2003.появился скрип при малых поворотах руля, увеличивается, когда ставлю на D,либо на малой скорости,под нагрузкой, короче.если можете,что подсказать,буду очень благодарен.

Здравствуйте! Подскажите по проблеме — заезжаешь на парковку, постояла тачка, едешь назад выворачиваешь руль влево и едешь назад, появляется момент на руле когда руль чуть тяжелее, и тут такой щелчок как пружина натягивалась и сорвалась. Блин голову сломал, шрусы все 4 поменял, опорные подшипники в сборе, рулевые наконечники, шаровые ещё норм и ничё не поменялось. Где-то мне попадалось что крепление рейки так щелкает и про трещины лонжерона. Может была у кого нибудь такая проблема? Автомобиль приора!

Я незнаю? может вы все по миллиону накатываете на движках при частой замене свечей. Я всегда устанавливал на а 17 дврм. Т.к. они испытываются для росс.условий при — 50. А про импортные я не знаю. Может при -18. И проезжаю на них 100т.км не подбивая электрод. Да было на 80т.км. вышла из строя свеча. Проехал на ваз-420Т.КМ.провада 3-е. Модуль завадской еще. В движку не лазели вообще, прет. Я не знаю кароче аак вы ездиете. Может у вас копперативные свечи?

Вот я сегодня снял и смазал посмотри успокоитсяли стрелка ато он уменя до шестидесяти стрелка дрожало

Подскажите пожалуйста. Заменил задние тормозные колодки на фольксваген кадди 3 и проточил диски (остаток толщины дисков в норме), разъемы датчиков абс соединил нормально. После запуска двигателя загорелась лампа абс, потом вместо нее загорелся чек. Педаль тормоза при нажатии медленно опускается до полика. Прокачка тормозов с заведенным двигателем результата не дала. Подскажите в чем может быть причина неисправности.

Навигация

Hyundai Solaris Клуб — Форум Хендай Солярис > Технический Форум > Электрооборудование > Под скажите где находиться кнопка включения света в багажнике

Под скажите где находиться кнопка включения света в багажнике?

У меня в холодильнике тоже не понятно где кнопка включения света. Задрал свет жечь уже.

Где находится датчик багажника на солярисе

Однажды в очень мокрую погоду стою на парковке заведённый. Вдруг слышу щелчок багажника (открылся), ну подумал, открыл кто-то. Глядь в зеркало, а там ни кого. Можно было конечно подумать про сверхъестественное событие, но нет. Выхожу, закрываю багажник, сажусь обратно в салон. Не проходит минуты, опять щелчок замка и опять крышка открывается.

У меня уже есть опыт ремонта резинки кнопки , поэтому практически молниеносно хватаю отвертку, ключ и лезу под обшивку багажного отделения. Кстати инструкция как снять кнопку, снять обшивку и все такое описано по ссылке выше.

Отключаю разъем кнопки и разъем у самого замка до лучших времен. Напоминаю на улице льет дождь, да и в данный момент я был занят. С тросика багажник открывается исправно.

Разъем кнопки багажника, артикул 812601R000

Разбор ситуации, аналитика и размышления

На улице солнышко, тепло, пришло время разобраться с кнопкой.

• Вначале подумал что кнопка неисправна, снял, прозвонил (мультиметр в режиме прозвонки) все отлично;
• Потом подумал не работает схема управления, с ключа открывает исправно, значит схема в машине тоже работает;
• Замкнул контакты со стороны авто, замок багажника щелкает, значит проводка по машине исправна (видео);
• Подумал что контакт в разъеме плохой (окислились контакты), пошкрябал ножом и иголкой, толку ноль;
• Из разъема кнопки вынул контакты, как смог поджал (там все мелко и не уверен, что сделал эффективно), все равно не работает.

А теперь самый интересный момент: в процессе подключении разъема кнопки, срабатывает замок, но когда подключен нет

И тут я решил померить сопротивление при нажатой и отжатой кнопке. Выяснилось следующее: при нажатой сопротивление стремиться к нулю, как в принципе и должно быть, а вот при отжатой 300 Ом . Я полагал там разрыв должен быть, ну или килоомы.

Пришло время разбирать кнопку. Я этого очень не хотел делать, по причине того, что опять нужно будет ее клеить.

Разбираем кнопку и удивляемся

Как ее разбирать вы найдете по ссылке выше. В процессе разборки увидел отклеившийся край резинки и вот что было внутри

Замену лампы подсветки багажника производим при перегорании лампы, или слишком тусклом освещении. С завода в плафоне багажника устанавливается лампа C5W 30 мм, которая мягко говоря не особо освещает багажник. Поэтому некоторые из автовладельцев Соляриса устанавливают в багажник дополнительные плафоны, производят замену ламп на более яркие, или используют светодиодную ленту.

Какую лампу выбрать

• Маяк C5W 31mm 81205с цена около 10-15 руб
• Osram C10W 31mm O-6438 цена от 45 руб
• Koito 2251 30mm
• Philips 12860LL

Вместо обычных ламп накаливая, можно установить более яркие светодиодные лампы. Освещать они будут намного ярче, при этом потребление тока будет меньше.

Светодиодные аналоги

• PHILIPS X-Treme Vision LED 4000K 12940 4000KX1 цена за комплект от 500 руб
• PHILIPS X-Treme Vision LED 6000K 12966 6000KX2 цена от 600 руб за комплект
• Xenite 12V/24V AC- 6 диодов 5000К 31мм 1009333 цена от 350 руб за комплект
• Xenite 15 SMD 1009342 цена от 400 руб за комплект
• Маяк 12V/24V AC- 24 smd белая SMD 31мм 6000K 12-30T11/В-21 цена от 400 руб за комплект

Если вы хотите сделать свет в багажнике ярче, советуем устанавливать светодиодные лампы. Светят ярче обычных, потребляют меньше тока, меньше нагреваются.

Делаем свет багажника ярче

Итак, чтобы улучшить свет в багажнике можно установить светодиодные лампы аналоги обычных. Если же и этого света вам будет мало, советуем установить светодиодную ленту.

Ленту можно приобрести любую, либо метражом, либо уже готовую с припаянными проводами.

У нас вы можете так же ознакомиться с инструкцией по замене ламп в заднем фонаре Hyundai Solaris.

Кроме того, мы подробно описали замену ламп в птф и дхо на Хендай Солярисе в этой статье.

Замена ламп подсветки на Солярисе в кузове седан

Плафон освещения номера на седане расположен в задней полке багажника, прямо по центру.

Для снятия плафона потребуется плоская отвертка, с помощью которой поддеваем защелку

Вынимаем плафон из посадочного места

Аккуратно вынимаем лампу из плафона и устанавливаем новую

Если вы устанавливаете светодиодную лампу, советуем включить подсветку перед установкой. У светодиодных ламп есть полярность, поэтому в одном положении лампа горит, в другом нет.

После замены лампы, вставляем плафон назад в посадочное место

Замена лампы подсветки багажника на Солярисе в кузове хэтчбек

На хэтчбеке плафон освещения багажника расположен слева в нише багажного отделения

Поддеваем его отверткой и вынимаем из посадочного места

Отсоединяем штекер от плафона

Снимаем защитную крышку, вынимаем лампу и производим замену

Собираем и устанавливаем плафон в обратной последовательности. Теперь свет в багажнике вашего автомобиля будет очень ярким и светлым.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Назначение предохранителей и реле в блоках Хендай Солярис 1 могут отличатся от представленного и зависит от уровня оснащения и года выпуска. Сверяйте назначение со схемами на обратной стороне защитной крышки.

Блок в салоне

Расположен под панелью приборов со стороны водителя. Для доступа уберите защитную крышку.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Предохранители

Пример схемы с крышки блока

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

p, blockquote 9,0,0,0,0 —>

За передний прикуриватель отвечает предохранитель номер 3 на 10А, а за дополнительные розетки номер 2 на 15А.

Узнать больше информации про то, как заменить предохранитель на прикуриватель в хендай солярис 1 го поколения можете посмотрев данное видео.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

С обратной стороны блока могут находится некоторые реле.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,1,0,0,0 —>

• МК1 Реле обогрева заднего стекла
• МК2 Реле противотуманных фар
• МК3 Реле противотуманного света
• МК4 Реле габаритного света
• MК5 Реле освещения салона
• МК6 Реле обогрева ветрового стекла
• МК7 Реле центрального замка
• МК8 Резерв
• МК9 Резерв
• МК10 Реле аварийной сигнализации
• МК11 Реле стеклоподъемников
• МК12 Резерв
• МК13 Электронное управляющее реле сигналов торможения (устанавливается вне блока)

Блок под капотом

Он находится в правой части моторного отсека рядом с аккумуляторной батарей.

Проблема такая горит индикатор багажника в пол канала, снял обшивку подергал провод нифига не исчез, исчезает индикатор тогда когда сильно захлопнуть крышу багажника, в чем может быть причина?

Hyundai Solaris 2014, двигатель бензиновый 1.6 л., 123 л. с., передний привод, автоматическая коробка передач — поломка

Машины в продаже

Hyundai Solaris, 2011

Hyundai Solaris, 2012

Hyundai Solaris, 2013

Hyundai Solaris, 2011

Комментарии 23

Народ! такая же проблема, я его да же снимал! замок! а датчик всё ровно горит?!

Опять та же проблема. Продую в пятницу на мойке и запшикаю силконом

Серьезная видимо проблема в наших соликах, той зимой такого не было

Видимо зима такая)

та же херня. сперва заморачивался- сейчас забил. сам погаснет как просохнет

На той неделе было тоже самое, при закрыом горел в пол накала, прошло само сабой. Концевик в замке, скопилаь влага, потеплело и прошло.

Такая же ерундовина, второй день горит.Сегодня снял обшивку, сдёрнул штекер, был сырой, протёр, продул, всё равно горит, замок снимать не стал, т.к. делал всё на улице, а было холодно.Как то было уже, помогла силиконовая смазка, сейчас нет, так и горит.

Надо взять силиконовую смазку

С утра вышел, НЕ ГОРИТ, НЕЕЕ ГО-РИТ)))

концевик продуть и протереть от влаги, мне помогло

Как и написали при попадании воды он горит или в пол или полноценно, в зависимости сколько воды попало. Просушить запшыкать силиконовой смазкой или просто не обращать внимание страшногр ничего нет из собственного опыта говорю

Вода внутри замка, подожди — само высохнет. Была та же проблема в прошлую субботу, высохло всё за ночь, хотя и к официалам успел записаться на диагностику. С кнопки ключа не открывался багажник, на панели приборов горела иконка багажника, с брелка сигналки открывалось всё спокойно, и на дисплее показывалось, что всё закрыто. Правда иногда сигналка начинала орать, что открыт багажник. Прошло всё за ночь, высохло

а кто скажет где конечник багажника стоит. лично у меня замок простой и не открывается с брелка

8. Аварийное открытие двери багажного отделения (хэтчбек)

Данный автомобиль оснащен рычагом аварийного открытия багажника, находящимся на дне багажного отделения.

Если кто-либо непреднамеренно оказался заблокированным в багажном отделении, дверь багажника можно открыть нажатием рычага открытия с последующим открытием двери багажного отделения.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
