Статья-заметка, включающая в себя некоторые особенности эксплуатации литиевых аккумуляторов. Включает в себя описание нескольких мифов про данный тип аккумуляторов и особенности основных этапов эксплуатации, которые помогут продлить их жизнь.

Первый заряд

Миф: После покупки нового устройства аккумулятор требуется заряжать минимум 3-5-10 часов.

Откуда пошел этот миф мне неизвестно. По факту зарядное устройство любой литиевый аккумулятор заряжает за определенный промежуток времени, а затем отключается. То есть если мы оставляем аккумулятор заряжаться N-часов, то он заряжается за 2 часа, а затем N-2 часов зарядка просто отключена. Еще стоит сказать, что новый аккумулятор должен поставляться с уровнем заряда 30-50%. То есть, если Вы покупаете телефон, а он с разряженным в ноль аккумулятором (вообще не реагирует), советую Вам задуматься. В большинстве случаев, аккумулятор нормально зарядится и будет работать, вот велик шанс, что Вы на новом устройстве получите аккумулятор с емкостью 80% от номинала.

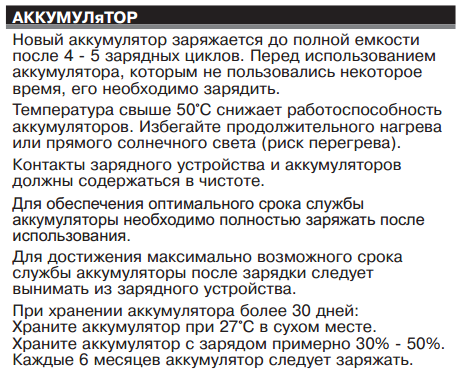

Но особенно непонятным для меня остается подобная рекомендация от производителей техники. К примеру, ниже есть выдержка из инструкции к электроинструменту AEG. Мало того, что рекомендуют заряжать долго, так еще и заявляют, что емкость наберется только через несколько циклов заряд-разряд. Такое ощущение, что первая половина рекомендаций перекочевала из инструкции от версии инструмента с Ni-Cd аккумулятором, а часть после была дописана при переходе на Li-Ion.

Хотя заряжать устройство дольше положенного первый раз может быть полезно для аккумуляторов, собранных из нескольких последовательных банок. Длительный цикл заряда в данном случае гарантирует то, что аккумулятор будет как следует отбалансирован.

Тренировка

Миф: Новый аккумулятор требуется первые несколько циклов полностью разрядить-зарядить, чтобы он набрал номинальную емкость.

Скорее всего данный миф возник из-за субъективного восприятия времени работы нового устройства. Сами вспомните, вы покупаете новый телефон и по началу активно играетесь с ним, понятное дело что он быстро разряжается. Затем использование устройства постепенно выходит на нормальный уровень, стабилизируется и время работы, причем на некоторой большей величине. Поэтому и имеем ощущение, что аккумулятор потихоньку раскачался.

Реально же, раскачать можно аккумуляторы на основе никеля и свинца, т.к. химические процессы в них частично обратимы. В случае литиевых аккумуляторов обратить, к сожалению, ничего нельзя, можно только замедлить (об этом ниже).

А вообще, за подробностями проходите сюда.

Нереальные емкости

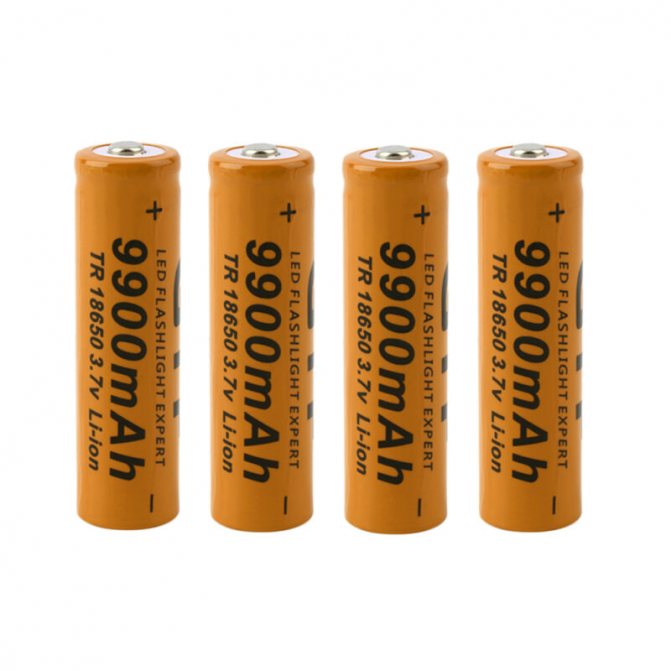

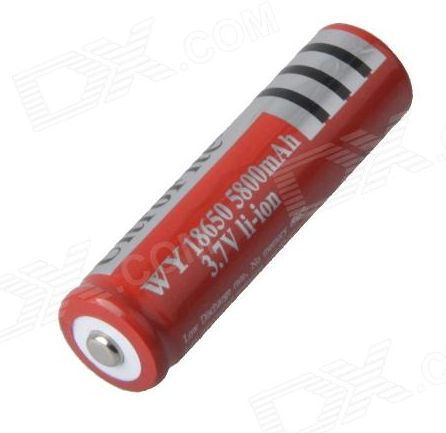

Миф: Маркировки 100500мАч на корпусе аккумулятора.

Не совсем миф, просто факт наличия в продаже усиленных аккумуляторов с вкусными х-ками. Причем прослеживается зависимость: чем ниже стоимость, тем наглее производитель и большие цифры он рисует на теле аккумулятора.

Если посмотреть описание по ссылке, там есть характеристика «actual capacity». Это не опечатка, аккумулятор в реальности имеет емкость в 10 раз ниже заявленной. В данном случае, маркировка — это откровенный обман производителя.

Чтобы понять, какие в настоящий момент возможны максимальные емкости аккумуляторов тех или иных типоразмеров. Если кто-то предлагает аккумулятор в том же размере. Мало того, о качестве аккумуляторов говорит их вес. Конечно, технологии не стоят на месте, но чтобы понять, где в текущий момент ее передовая, достаточно посмотреть, что предлагают крупные производители аккумуляторов (к примеру, Samsung, Panasonic, Sanyo).

В текущий момент максимальную емкость имеют аккумуляторы Panasonic NCR18650B, для них это значение составляет 3400мАч. И даже в этом случае производитель немного лукавит, считая емкость для экстремально широкого диапазона разрядных напряжений: с 4.2В до 2.75В, на таком диапазоне никакая техника обычно не работает, ограничивая разряд либо значением 3.0В, либо вовсе 3.3В (в мобильных телефонах).

Заряд

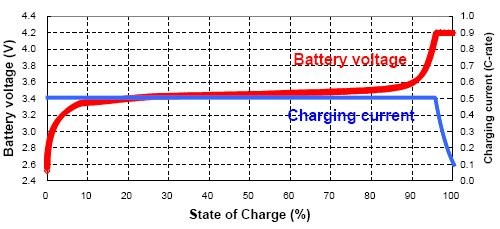

Любое правильное зарядное устройство для литиевого аккумулятора должно работать по алгоритму CC-CV (Constant Current — Constant Voltage). Это означает, что в начале аккумулятор заряжается постоянным током (обычно не превышающим численное значение емкости аккумулятора). Когда напряжение на нем достигает требуемой величины (4.1, 4.2, 4.35В в зависимости от типа), зарядное устройство должно переходить в режим поддержания напряжения, с этого момента напряжение поддерживается постоянным, а зарядный ток постепенно падает.

Есть еще интересный момент. К примеру, имеем аккумулятор с конечным напряжением заряда 4.2В. Производитель заявляет для него 300 циклов заряд-разряд (т.е. через 300 циклов аккумулятор должен потерять не более 20% емкости). Если мы будем каждый раз заряжать аккумулятор до 4.25В (т.е. чуть перезаряжать, схема защиты аккумулятора при таких перезарядах еще не срабатывает), тогда число циклов уменьшится до 100, а если до 4.15В (т.е. теряя несколько процентов емкости), то число циклов увеличится до 500.

Граница здесь получается довольно маленькой, около 0.05В. Лично мое мнение, это одна из причин, почему в одном сотовом телефоне аккумулятор живет 1-2 года, а в другом потеря емкости начинает ощущаться только после 3-4 лет эксплуатации.

Разряд

Минимально допустимое напряжение при разряде устанавливается производителем аккумулятора. Обычно это значение лежит в пределах 2.5-2.7В. Ниже этого значения в аккумуляторе начинаются необратимые химические процессы, приводящие к необратимой потере емкости. Здесь все индивидуально, какой-то аккумулятор после ухода ниже потеряет 20% емкости, что может быть почти незаметно, а какой-то может потерять все 80%, то есть станет почти непригодным к использованию.

Очень интересен мой собственный опыт восстановления аккумуляторов после глубокого разряда. Имелась выборка из 40 литиевых банок Samsung INR18650 из 2х утопленных аккумуляторов от перфоратора. Первая сортировка банок была следующим образом: более 2.7В и менее 2.7В. Те, что имели напряжение более 2.7В были сразу отмечены как исправные. Далее шли разряженные. Это были аккумуляторы с напряжением 0-100мВ и 0.5-1.5В.

По итогу восстановления, те что имели хоть какое-то остаточное напряжение неплохо взяли заряд, сохранив более 50% изначальной емкости, а те что имели напряжение менее 100мВ, заряжаться отказывались: при зарядке вели себя как низкоомный резистор (таким образом можно предположить, что у них произошло внутреннее замыкание).

Вообще, в теории, зарядка такого «убитого» литиевого аккумулятора опасный процесс: при внутри у него начинает кристаллизоваться металлический литий и он нарастает на электроде. Таким образом, возможно замыкание аккумулятора. Если замыкание происходит в разряженном состоянии, тогда выделяется немного энергии, а вот если оно произойдет, когда аккумулятор полный, фейерверк обеспечен. Однако, подобных случаев мне неизвестно.

Хранение

Главный недостаток литиевого аккумулятора — он подвержен старению. Данный процесс необратим и запускается со дня производства аккумулятора. Старение проявляется постепенной потерей емкости. То есть кроме изнашивания в процессе эксплуатации, аккумулятор сам по себе теряет какую-то часть своей емкости. Обычно это значение в пределах 10% в год.

Что же влияет на скорость старения? В первую очередь это:

1. Уровень заряда, который находится в аккумуляторе в процессе эксплуатации.
2. Температура хранения.

Высокие температуры противопоказаны, при высоких эксплуатационных температурах аккумулятор деградирует быстрее, да и при хранении стареет быстрее.

Так же производителями рекомендуется хранить аккумулятор с уровнем заряда 30-50%, выше — скорость деградации увеличивается, ниже — есть риск уйти в переразряд. Официальная рекомендация AEG на этот счет:

То есть, попользовались зарядили (чтобы не было полных циклов), а пользоваться долго не планируем — разрядили до половины и храним. Кстати, некоторые Li-Po аккумуляторы при хранении со 100% зарядом имеют обыкновение разбухать.

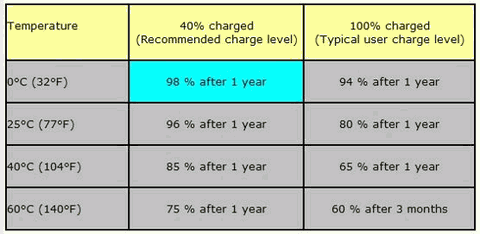

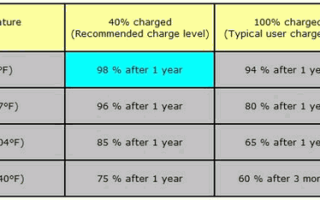

Очень информативна данная таблица:

Как из нее видно, чтобы максимально снизить скорость старения, требуется: зарядить аккумулятор на половину и хранить при низкой температуре. С температурой главное не переусердствовать. Минимальная для литиевых аккумуляторов около -20С, при более низких есть риск заморозить электролит, что приведет к полной неработоспособности аккумулятора. Разумная температура 0-10С, т.е. то что имеется в камере холодильника (не морозилке!).

Хранение лития в холодильнике — практика, распространяющаяся среди авиамоделистов, есть темы где идет обсуждение этого процесса (к примеру эта). С недавнего времени, у меня появилось довольно много литиевых аккумуляторов для инструмента, которые в полном объеме требуются раз в несколько месяцев. Поэтому захотелось продлить аккумуляторам жизнь. Для этого купил пластиковые герметичные контейнеры и силикагель. Последний необходим потому что при понижении температуры воздуха в замкнутом объеме влажность повышается (вплоть до выпадения росы). Эту избыточную влажность необходимо поглотить.

До какого напряжения можно разряжать li ion аккумуляторы

Рассматривать все плюсы и минусы «лития» сегодня мы не будем, а сосредоточимся на одном весьма серьезном недостатке — пожароопасность. Действительно, одной из самых главных проблем Li-ion аккумуляторов является вероятность возгорания, ведь в таком случае может пострадать не только устройство, в котором находилась батарея, но и все его окружающие пространство.

Мы постараемся разобраться во всех аспектах пожароопасности литиевых аккумуляторов и ответить на следующие вопросы:

• типы химии литиевых аккумуляторов. Насколько подвержены возгоранию те или иные виды аккумуляторов?
• из-за чего может загореться аккумулятор?
• техника безопасности. Что необходимо для безопасной эксплуатации аккумуляторов?
• что делать в случае возникновения экстренной ситуации?

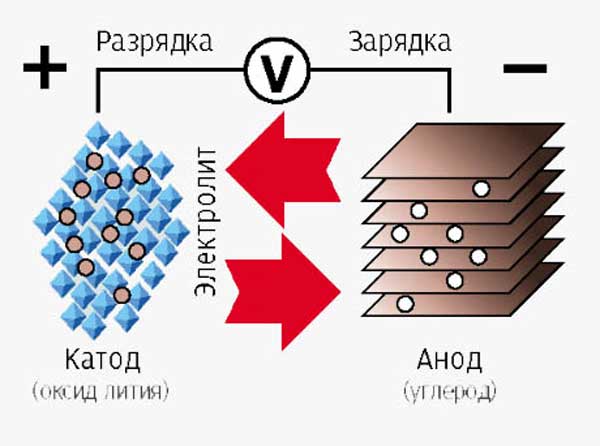

Как устроен литий-ионный аккумулятор?

Состоит он, как и другие аккумуляторы, из анода (пористый углерод) и катода (литий), разделяющего их сепаратора и проводника — электролита. Процесс разрядки сопровождается переходом «анодных» ионов на катод через сепаратор и электролит. Их направление изменяется на противоположное во время зарядки (рисунок ниже).

Ионы циркулируют в процессе разрядки и зарядки ячейки между разноименно заряженными электродами.

Ионные батареи имею катод, выполненный из разных металлов, что является их главным отличием. Производители, используя для электродов разные материалы, улучшают характеристики аккумуляторов.

Но, случается, что улучшение одних характеристик приводит к резкому ухудшению других. Например, при оптимизации емкости, необходимой, чтобы увеличить время поездки, можно увеличить мощность, безопасность, снизить негативное воздействие на окружающую среду. Одновременно можно уменьшить ток нагрузки, увеличить стоимость или размер аккумуляторной батареи.

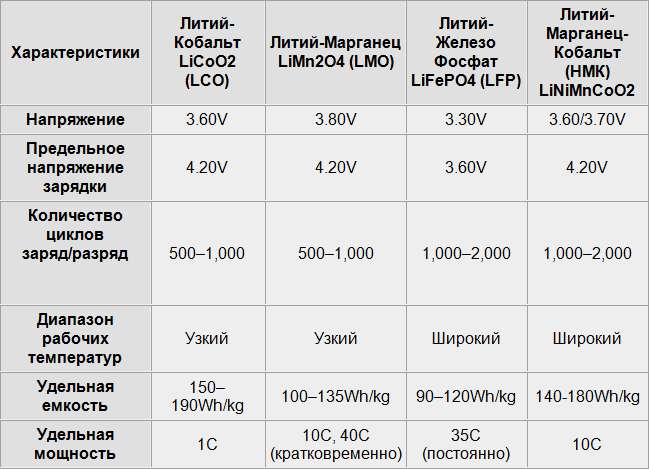

Познакомиться с главными параметрами разных типов литиевых батарей (литий-марганцевых, литий – кобальтовых, литий – фосфатных и никель-марганец – кобальтовых) можно в таблице:

Маркировка литиевых аккумуляторов18650

На поверхности корпуса аккумулятора нанесена маркировка. Здесь можно найти полную информацию о технических свойствах. Кроме даты изготовления, срока годности и бренда производителя, зашифровано устройство литиевых аккумуляторов 18650, и связанные с этим аспектом потребительские качества.

1. ICR– катод литий-кобальтовый. Аккумулятор обладает высокой емкостью, но рассчитан на небольшие токи потребления. Используют в ноутбуках, видеокамерах и подобной длительно работающей технике с небольшим потреблением энергии.
2. IMR – катод литий-марганцевый. Обладает способностью выдавать большие токи, выдерживает разрядку до 2,5 а/ч.
3. INR– катод из никелатов. Обеспечивает высокие токи, выдерживают разряд до 2,5 В.
4. NCR– специфическая маркировка компании Panasonic. По свойствам аккумулятор идентичен IMR. Используются никелаты, соли кобальта, окись алюминия.

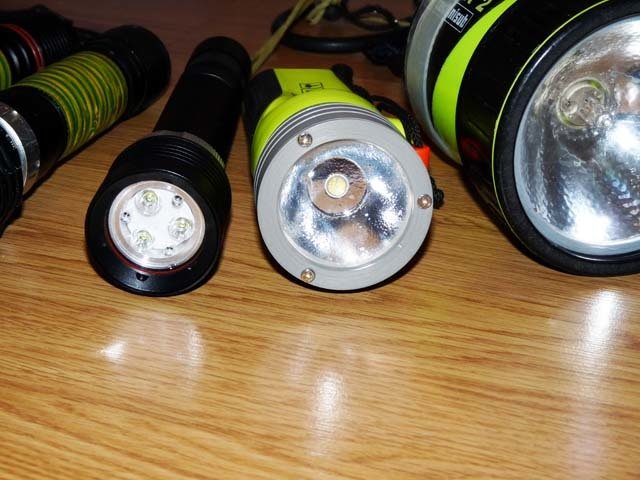

Позиции 2,3,4 называют «высокотоковыми», их используют для фонарей, биноклей, фотоаппаратов.

Литий-феррофосфатные аккумуляторы обладают способностью работать при глубоком минусе, восстанавливаются при глубоком разряде. Недооценены на рынке.

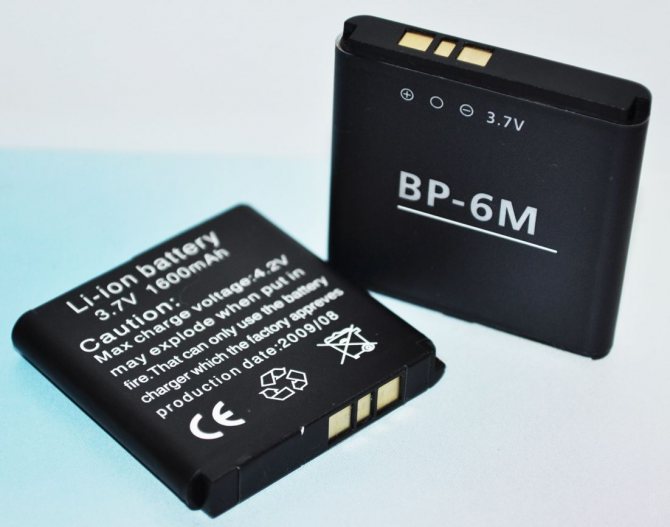

По маркировке можно определить, это литиевый заряжаемый аккумулятор буквы — I R. Если есть буквы C/M/F – известен материал катода. Будет указана емкость, обозначенная mA/h. Дата выпуска и срок годности расположены в разных местах.

Следует знать, нет у производителей литиевых многозарядных батарей изделий емкостью больше 3 600 мА/ч. Для того чтобы отремонтировать батарею ноутбука или собрать новую нужно приобретать аккумуляторы без защиты. Для использования в единичном экземпляре нужно покупать элементы с защитой.

Правила для пользователей электротранспортом

Емкость таких батарей при длительном хранении практически не уменьшается. Разряжаются li ion аккумуляторы всего на 23% , если хранится при температуре 60 градусов на протяжении 15 лет. Именно благодаря этим свойствам их широко применяют в электротранспортных технологиях.

Для электрического транспорта подходят литий – ионные батареи, имеющие полноценную систему управления, встроенную в корпус.

По этой причине пользователи при эксплуатации забывают об основных правилах, способных продлению их срока службы:

• аккумулятор необходимо полностью зарядить сразу после его покупки в магазине, поскольку в процессе производства заряжаются электроды на 50%. Поэтому доступная емкость уменьшится, т.е. время работы, если отсутствует первоначальная зарядка;
• нельзя допускать полной разрядки батареи, чтобы сохранить ее ресурс;
• заряжать батарею необходимо после каждого выезда, пусть даже заряд еще остался;
• не нагревать аккумуляторы, поскольку высокие температуры способствуют процессу старения. Для того, чтобы использовать ресурс максимально, нужно эксплуатацию проводить при оптимальной температуре, которой является 20-25 градусов. Следовательно, вблизи теплового источника батарею нельзя хранить;
• в холодное время рекомендуется завернуть аккумулятор в полиэтиленовый пакет с вакуумным замком, чтобы хранить при 3-4 градусах, т.е. в помещении не отапливаемом. Заряд составлять должен хотя бы 50% от полного;
• после того, как аккумулятор эксплуатировался при отрицательных температурах, нельзя его заряжать, не выдержав некоторое время при температуре комнатной, т. е. его требуется прогреть;
• заряжать батарею нужно от зарядного устройства, поставляемого в комплекте.

ПУ этих батарей несколько подвидов — литий – LiFePO4 (железо – фосфатные), использующие катод из фосфата железа. Характеристики их позволяют говорить об аккумуляторах, как о вершине технологий, используемых для производства батарей.

Основными их преимуществами являются:

• количество циклов заряда-разряда, которое достигает 5000 до момента, когда емкость уменьшится на 20%;
• длительный срок эксплуатации;
• отсутствующий «эффект памяти»;
• широкий температурный диапазон при неизменных рабочих характеристиках (300-700 градусов Цельсия);
• химическая стабильность и термическая, повышающие безопасность.

Наиболее широко применяемые аккумуляторы

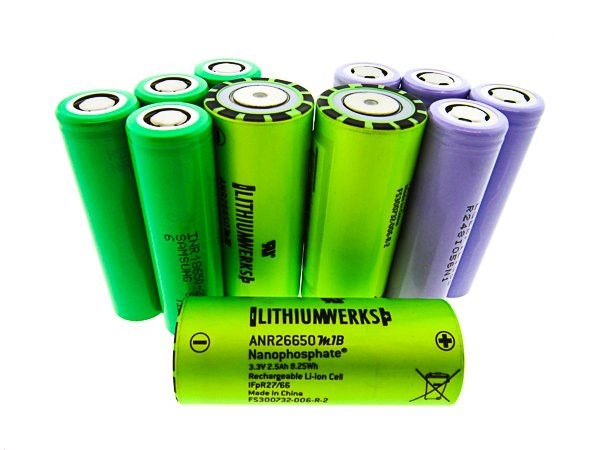

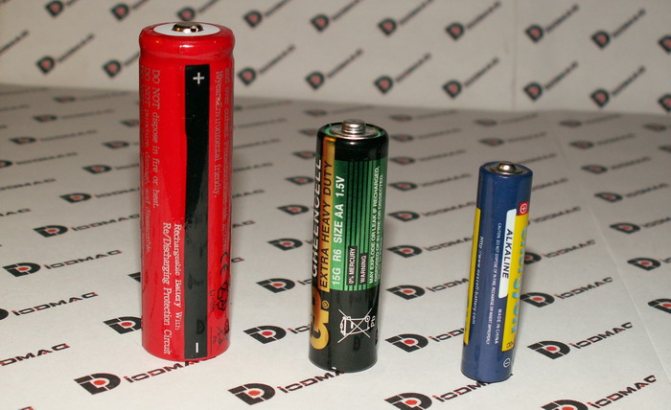

Среди множества наиболее распространены li ion аккумуляторы типоразмера 18650, выпускаемые пятью компаниями: LG, Sony, Panasonic, Samsung, Sanyo, заводы которых находятся в Японии, Китае, Малайзии и Южной Карее. Планировалось, что использоваться li ion аккумуляторы 18650 будут в ноутбуках. Однако, благодаря удачному формату их применяют в моделях на радиоуправлении, электромобилях, фонарях и т.д.

Как всякий качественный товар, такие аккумуляторы имеют много подделок, поэтому, чтобы продлить срок эксплуатации прибора, приобретать нужно только батареи известных брендов.

Пожароопасность различных типов литиевых аккумуляторов

Многие слышали, что аккумуляторы могут загореться, но далеко не все задавались вопросом — а все ли аккумуляторы одинаково пожароопасны? Давайте разберемся.

Существует несколько видов литиевых аккумуляторов:

• Li-ion.
• Li-pol.
• LiFePO4.
• LTO.

Li-ion

Начнем с одного из самых распространенных типов — Li-ion. Аккумуляторы данного типа обладают высокой энергоемкостью (до 280 Вт*ч/кг), наиболее часто встречаются в формате цилиндрических ячеек различных типоразмеров, самые популярные — 18650, 21700, 32650. Из таких элементов чаще всего собирают аккумуляторные батареи для электровелосипедов, электрокаров, аккумуляторного инструмента и т.д.

Минимальное напряжение для Li-ion аккумулятора варьируется от 2,5 до 2,75V, максимальное — от 4,2 до 4,35V.

В свою очередь Li-ion аккумуляторы имеют разные типы химии:

— в аккумуляторах с такой маркировкой в качестве материала катода используется кобальт лития. Главным преимущество таких аккумуляторов является их стоимость. У них сравнительно небольшая емкость (2000-2500mA*h) и низкие показатели токоотдачи (1-2C).

Используются они, например, в АКБ для ноутбуков. Это самый небезопасный тип Li-ion аккумуляторов, они наиболее чувствительны к перезаряду, перегреву, и механическим повреждениям. Категорически не рекомендуется использовать без платы BMS, а так же в устройствах потребляющих большие токи(>2C).

— в аккумуляторах с такой маркировкой в качестве материала катода используется литий-марганец. Этот тип Li-ion аккумуляторов способен выдерживать токи до 4-10C, что значительно расширяет область их применения. Емкость приблизительно такая же, как и у ICR — до 2500mA*h.

Этот тип аккумуляторов более безопасен, в сравнении с ICR, поскольку гораздо меньше подвержен нагреву в диапазоне рабочих токов.

— в аккумуляторах с такой маркировкой в качестве материала катода используется никелат лития. Этот тип Li-ion аккумуляторов способен выдерживать токи до 4-10C, но в отличии от IMR может иметь гораздо более высокую емкость — до 3500mA*h. Так же не значительно подвергнут нагреву, при соблюдении рабочих токов.

— в аккумуляторах с такой маркировкой в качестве материала катода используется

никелат лития и кобальт. Этот тип Li-ion аккумуляторов способен выдерживать токи до 2C. Имеет высокую емкость — до 3500mA*h. Главным преимуществом является высокий срок службы — более 500 циклов заряда-разряда. При сборке АКБ из NCR элементов следует учесть, что, если работа батареи планируется на токах, близким к максимально допустимым, то рекомендуется позаботится о контроле температуры, такой возможностью обладают некоторые платы BMS.

Защищенные и незащищенные литий – ионные батареи

Важно для литиевых батарей также, защищенными они являются или нет. Рабочий диапазон первых — 4,2-2,5В (применяются в девайсах, рассчитанных на работу с литий-ионными источниками): светодиодных фонарях, бытовой маломощной технике и пр.

В электроинструментах, велосипедах с электродвигателями, ноутбуках, видео- и фототехнике применяются незащищенные аккумуляторы, управляемые контроллером.

Рекомендуем:

• Выбор аккумулятора для бесперебойника
• Универсальное устройство для зарядки аккумуляторов
• Мод wismec rx200: обзор и технические характеристики

Функции, выполняемые контроллером

Для чего нужен контроллер заряда li ion аккумулятора? Он выполняет несколько функций:

• подает ток, компенсирующий саморазряд. Его величина меньше, чем максимальный ток заряда, но больше, чем ток саморазряда;
• реализует эффективный алгоритм цикла заряд/разряд для конкретного аккумулятора;
• компенсирует разницу энергетических потоков при одновременной зарядке и обеспечении энергией потребителя. К примеру, при зарядке и питании ноутбука;
• измеряет при перегреве или переохлаждении температуру, предотвращая порчу батарее.

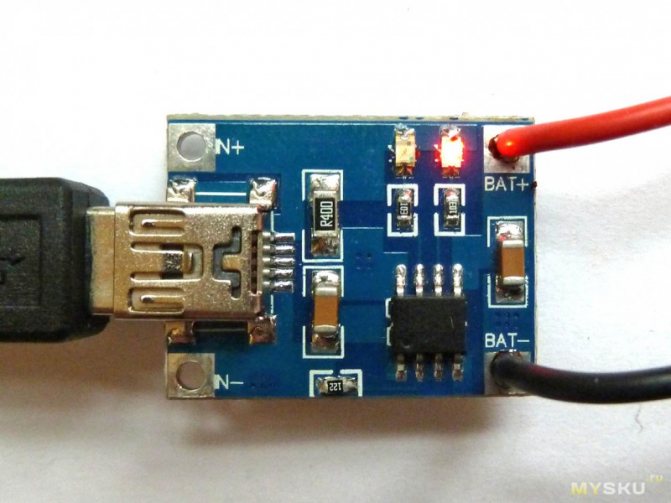

Изготавливают контроллер заряда li ion аккумулятора либо в виде встраиваемой в батарею микросхемы, либо как отдельное устройство.

Причины возгорания Li-ion аккумуляторов

Основные причины возгорания — это перегрев или механические повреждения.

Если повреждение аккумулятора достаточно сильное, то возгорание может произойти моментально.

Что касается перегрева, он может быть вызван несколькими факторами:

• внешнее тепловое воздействие;
• короткое замыкание;
• перезаряд;
• использование аккумулятора при токах, выше допустимых .

Если элемент нагревается до 80-90°C, может запустится химическая реакция, которая продолжит его нагревать, при достижении температуры 180-200°C происходит самовозгорание с дальнейшим повышением температуры вплоть до 900°С

Стоит отметить, что, во многих Li-ion аккумуляторах установлен защитный клапан. Это устройство, которое сбрасывает избыточное давление из элемента в случае его перегрева, а так же размыкает электрическую цепь в районе его плюсового контакта. Благодаря защитному клапану во многих экстренных ситуациях удается избежать возгорания и взрыва.

Так же существуют элементы со встроенными платами защиты, которые контролируют минимальное и максимальное напряжение, а так же ограничивают ток. Такие аккумуляторы имеют немного большую длину, и более высокую цену.

Li-pol

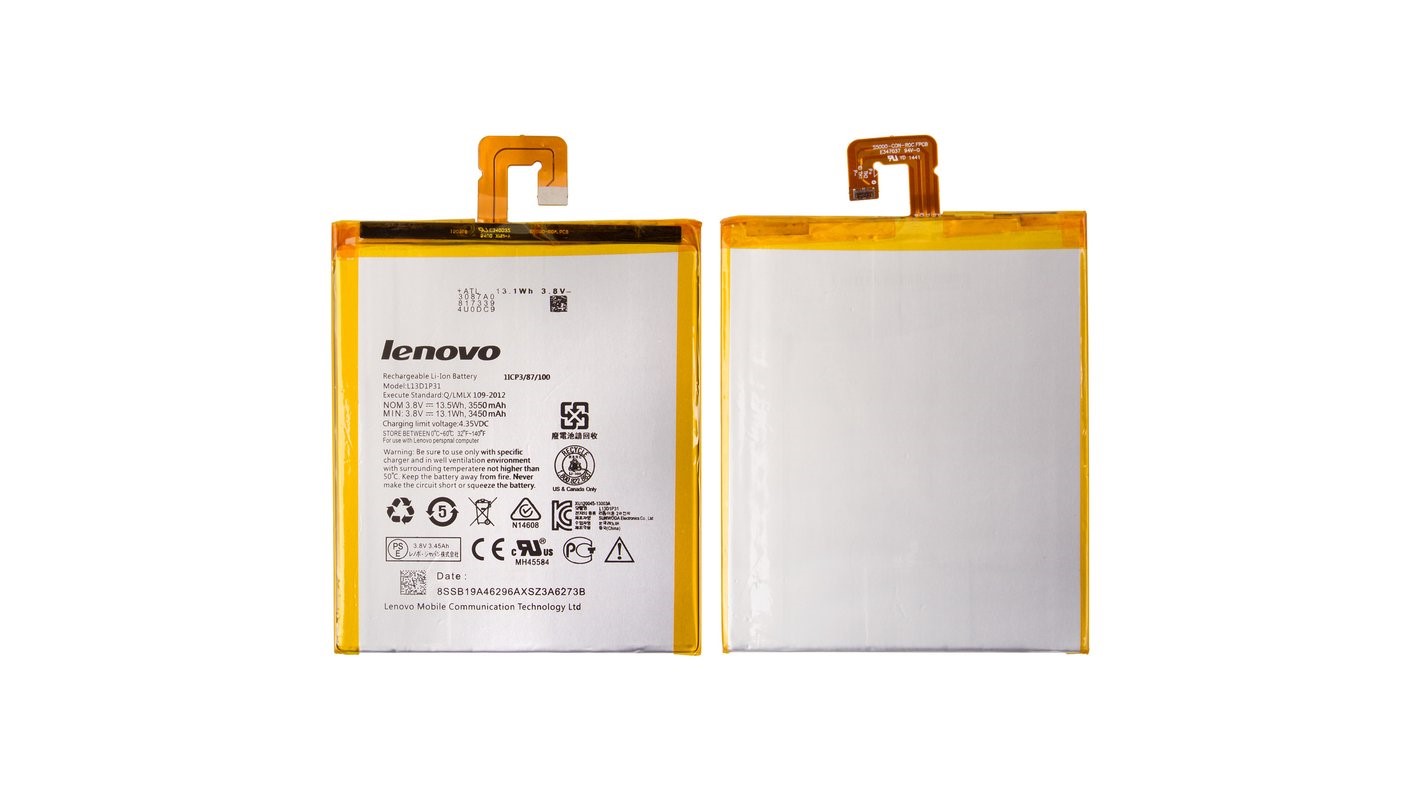

Li-pol аккумуляторы очень близки по своим характеристикам к Li-ion. Они широко используются в мобильных устройствах, носимой электронике, RC моделях и Т.Д. обладают еще большей энергоемкостью, чем Li-ion. Рабочий диапазон напряжения — минимальное от 2,5 до 2,75V, максимальное — от 4,2 до 4,35V. Ключевое отличие от Li-ion — это огромная разнообразность типоразмеров.

Все причины возгорания Li-ion элементов справедливы и для Li-pol, но в сравнении с Li-ion такие аккумуляторы гораздо более чувствительны к механическим повреждениям, они «не любят» тряску, и не имеют защитных клапанов.

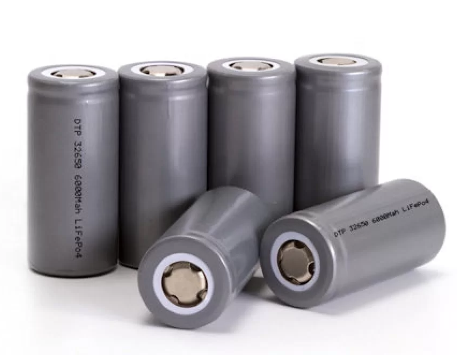

LiFePO4

Данный тип аккумуляторов чаще всего используется в качестве замены свинцовых АКБ, в резервных источниках питания, а так же в различном электротранспорте. В сравнении с Li-ion имеет более низкую энергоемкость — до 190–250 Вт*ч/кг.

Минимальное напряжение — 2,5V, максимальное — 3,65V.

Это более безопасный тип литиевых аккумуляторов, они имеют очень высокую термическую и химическую стабильность, Т.Е. при перегреве LiFePO4 не самовозгорается. Но так же стоит понимать, что хоть LiFePO4 и не склонен химическому горению, неисправная АКБ, например, при коротком замыкании способна разогреться до высоких температур, что в свою очередь может спровоцировать возгорание окружающих батарею предметов.

Литий-титанатные аккумуляторы используются там, где требуется большая токоотдача, например, в автомобильных АКБ. Характеризуются высочайшей долговечностью — до 25000 циклов заряда-разряда. Имеют еще более низкую энергоемкость — до 110 Вт*ч/кг.

Минимальное напряжение на элементе — 1,6V, максимальное — 2.7V.

Так же, как и LiFePO4, литий-титанат считается довольно безопасным типом аккумуляторов, т.к. не подвержен самовозгоранию в случае возникновения нештатной ситуации, а так же способен выдерживать огромные токи заряда и разряда.

Зарядка аккумулятора

Для зарядки батарей лучше использовать штатное зарядное устройство для 18650 li ion аккумуляторов, поставляемое в комплекте. Зарядное устройство для литиевых аккумуляторов 18650 обычно имеет индикацию уровня заряда. Чаще это светодиод, который показывает, когда идет заряд и его окончание.

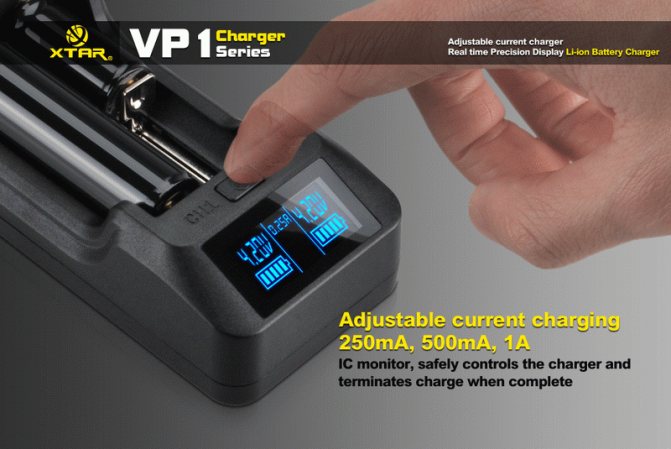

На более продвинутых устройствах можно отслеживать на дисплее время, оставшееся до окончания заряда, текущее напряжение. Для аккумулятора 18650, емкость которого 2200мА, время зарядки составляет 2 часа.

Но, важно знать, каким током заряжать li ion аккумулятор 18650. Он должен составлять половину номинальной емкости, т.е., если она составляет 2000 mAh, то ток оптимальный – 1А. Заряжая аккумулятор высоким током, быстро наступает его деградация. При использовании низкого тока потребуется больше времени.

Видео: Как заряжать аккумулятор Li ion зарядное своими руками

Действия в экстренной ситуации

В случае если произошло возгорание Li-ion или Li-pol АКБ следует помнить, что это химическое горение, т.е. порошковые и углекислотные огнетушители будут неэффективны, в такой ситуации необходимо как можно быстрее залить его водой, это снизит температуру, и остановит реакцию. В случае если воды не оказалось под рукой, то самым правильным решением будет убедиться в отсутствии горючих предметов рядом с аккумулятором, и дать ему выгореть, отойдя на безопасное расстояние.

печально известный galaxy note 7. Последствия самовозгорания батареи.

Стоит отметить, что литиевые аккумуляторы продолжают совершенствоваться, с каждым годом производители стараются делать их не только более емкими, но и более безопасными (защитные клапаны, встроенные платы защиты). В общем и целом, при соблюдении простых правил, литиевые аккумуляторы являются надежным и безопасным источником хранения энергии с массой преимуществ.

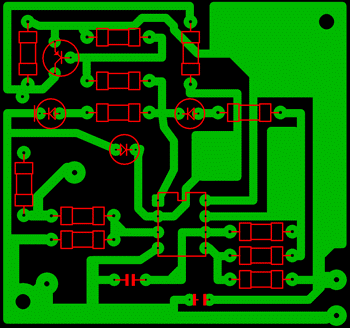

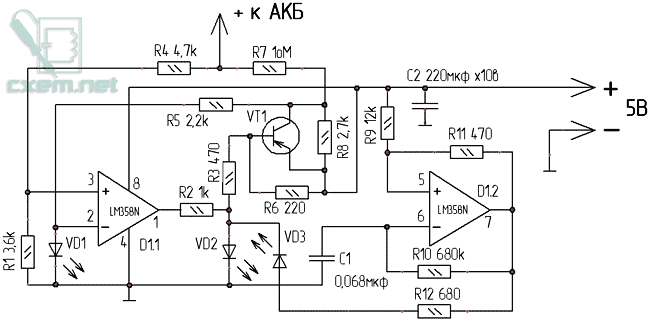

Схема устройства для зарядки аккумуляторов

Выглядит она следующим образом:

Отличается схема надежностью и повторяемостью, а входящие детали являются недорогими и легкодоступными. Чтобы срок эксплуатации батареи увеличить, требуется грамотная зарядка li ion аккумуляторов: к концу зарядки напряжение должно уменьшаться.

После ее завершения, т.е. при достижении нулевой отметки током, должна остановиться зарядка li ion аккумулятора. Схема, приведенная выше, этим требованиям удовлетворяет: подключенный к зарядному устройству разряженный АКБ (загорается VD3), использует ток 300мА.

Об идущем процессе свидетельствует горящий светодиод VD1.Постепенно уменьшающийся до 30 мА ток, свидетельствует о зарядке аккумулятора. Об окончании процесса сигнализирует, загоревшийся светодиод VD2.

В схеме использован операционный усилитель LM358N (можно заменить его аналогом КР1040УД1 или же КР574УД2, отличающимся расположением выводов), а также транзистор VT1 S8550 9 светодиоды желтого, красного и зеленого цветов (1,5В).

Напряжение на 18650 аккумуляторах

При выборе аккумулятора очень часто потенциальный пользователь обращает внимание только на емкость батареи. Но это немного неправильно, так как одной из важнейших характеристик помимо емкости является напряжение аккумулятора. При малом значении напряжения прибор просто не будет работать, а при большем чем положено просто может сгореть.

Напряжение 18650 проходит несколько стадий по мере по мере заряда. Поэтому его можно разделить на несколько типов:

• Номинальное напряжение. Это напряжение, которое указывает производитель на корпусе аккумулятора. Номинальное напряжение аккумулятора 18650 – 3.7V. Именно с этим напряжением аккумуляторы поступают с завода и хранятся на складах. Однако, бывают и исключения, зависящие от характеристик, описанных ниже:
• Минимальное напряжение. В процессе использования аккумулятор теряет напряжение. Обычно минимальным напряжение служит значение 2,4V, его имеют разряженные аккумуляторы. Ниже данного значения аккумулятор разряжать нельзя! Т.к. они испортится и безвозвратно потеряет емкость. Чтобы защитить АКБ от случайного переразряда на аккумулятор часто при производстве ставится плата защиты.
• Максимальное напряжение. У аккумуляторов 18650 максимальное напряжение как правило равно 4,2 V. Это напряжение полностью заряженного аккумулятора. Но существуют аккумуляторы с максимальным напряжение в 4,35 V. Эти аккумуляторы не имеют большую емкость и требуют специальное зарядное устройство для полноценного заряда и раскрытия всех своих качеств.
• Реальное напряжение. Этот параметр переменный и может варьироваться в пределах от максимального до минимального напряжения. То есть от 4,2 V до 2,4 V

Аккумуляторы 18650 очень не любят переразряда и перезаряда (т.е. когда напряжение опускается ниже минимального значения), поэтому многие аккумуляторы выпускаются с платой защиты от переразряда, перезаряда и короткого замыкания. Эти аккумуляторы несколько длиннее обычных аккумуляторов и это необходимо учитывать при эксплуатации.

Какое напряжение Li-ion аккумулятора лучше

При выборе Li-ion аккумуляторов учитываются разные характеристики: типоразмер, наличие защиты, бренд, циклический ресурс, допустимые токи заряда и разряда. Но главную роль играют 2 параметра – емкость и номинальное напряжение. У большинства литий-ионных элементов номинальное напряжение равно 3,6 или 3,7 В.

Но встречаются и ячейки с отличающимся вольтажом. Например, элементы питания на основе литий-железо-фосфата (LiFePO4) имеют номинальное напряжение 3,2 вольта. Встречаются в продаже и литий-ионные ячейки с увеличенным напряжением: 3,75 В, 3,8 В, 3,85 В. О том, какое напряжение Li-ion аккумулятора лучше, почему и что зависит от этого параметра, проанализируем в этой статье.

Типы напряжений

Этот параметр включает несколько видов:

1. Номинальное напряжение – измеряется в средней точке графика разряда. Как правило, составляет 3,6 или 3,7 В.
2. Реальное или рабочее – бывает от 2,4 до 4,4 В.
3. Минимальное – допустимое значение, до которого аккумулятор может разрядиться без потери своих эксплуатационных характеристик. Для большинства литиевых ячеек составляет 2,4–2,5 В, а для высоковольтных моделей – 2,8–3 В.
4. Максимальное – допустимый верхний предел, превышение которого считается перезарядом и вредит работоспособности аккумулятора. Как правило, составляет от 4,2 В у большинства до 4,35–4,4 В у высоковольтных моделей.

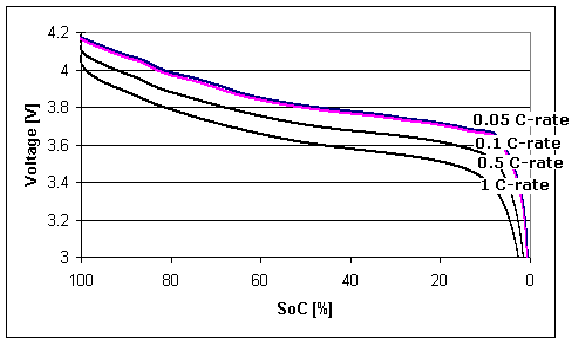

Как меняется напряжение при работе Li-ion аккумулятора?

Когда элемент питания полностью заряжен (уровень заряда равен 100%), его вольтаж составляет 4,2–4,4 В, в зависимости от характеристик модели. При дальнейшем подключении к нагрузке аккум отдает накопленную энергию и постепенно разряжается, удерживая при этом номинальный вольтаж 3,6–3,7 В (±0,1 В при разрядном токе 0,2–0,5С).

Когда уровень остаточного заряда достигает 20% от накопленной емкости, напряжение снижается до 3 В. Чтобы не допустить глубокого разряда и химической деградации аккума, BMS плата отключает его от нагрузки. Обычно это происходит при снижении напряжения до 3–2,75 В. Когда разряженные элементы подключаются к зарядному устройству, их вольтаж снова увеличивается до 4,2–4,4 В.

Параметры зарядки Li-ion аккумуляторов

До какого напряжения заряжать Li-ion аккумулятор – зависит от параметров конкретной модели, но для большинства литиевых элементов верхний предел составляет 4,2 В. Кроме напряжения полного заряда, важную роль при выборе зарядного устройства играет допустимый ток заряда. Он может составлять от 0,5С до 1С, где С – это значение емкости. Например, аккум емкостью 2500 мАч допускается заряжать током от 1,25 А до 2,5 А.

Влияние химического состава

Литий-ионные аккумуляторы бывают разных подвидов, с некоторыми различиями в электрохимической системе. Эти различия влияют на рабочие параметры аккумов, в т. ч. и на значения напряжения. В зависимости от используемого активного вещества, различают литий-кобальтовые, литий-марганцевые, литий-железо-фосфатные, литий-титанатные и другие подвиды Li-ion элементов питания.

Самые популярные категории и их основные характеристики приведены в таблице.

Обозначение

INR или NCM

IMR или LMO

NCR или NCA

IFR или LFP

Формула активного вещества (материал катода)

Номинальное напряжение

U min

U max

Ток разряда

10С, кратковременно – до 30С

25С, кратковременно – до 40С

Допустимый ток заряда

Срок службы

Более 500 циклов

Более 3000 циклов

Различия в характеристиках объясняются разным составом аккумуляторов, а именно использованием в роли катодного материала оксидов кобальта, никель-марганец-кобальта, марганца, никель-кобальт-алюминия или железо-фосфата.

Методы повышения напряжения

Для повышения напряжения ячеек нужно снизить их внутреннее сопротивление. Для этого производители экспериментируют с материалами катода и анода, совершенствуют известные схемы и формулы, разрабатывают и внедряют инновационные добавки к электролиту. На каждом этапе они стараются найти компромисс между емкостью, токоотдачей и сроком службы элементов питания.

Кроме распространенных моделей на 3,6 и 3,7 В, можно встретить Li-ion аккумы на 3,75 В, 3,8 В, 3,85 В. В частности, батареи с вольтажом порядка 3,8 В широко используются в смартфонах. Такие элементы питания называют высоковольтными и обычно обозначают LiHV или High Voltage Li-ion. Заряжаются они не до 4,2, а до 4,4 В. Чтобы достичь таких значений, производители прибегают к разным хитростям, например, покрывают поверхность катода тонким слоем специальных материалов и включают добавки в электролит.

Какое напряжение лучше?

Существенной разницы между элементами питания с номинальным напряжением 3,6 В и 3,7 В при эксплуатации не наблюдается. Тем не менее, увеличение этого параметра влечет за собой возрастание энергоемкости. Известно, что для приблизительного расчета запасаемой емкости (в ватт-часах) достаточно умножить напряжение в вольтах на емкость в ампер-часах. Чем больше это значение, тем выше энергоемкость аккумулятора.

С другой стороны, у аккумуляторов с увеличенным вольтажом бывает меньший циклический ресурс. И наоборот, аккумы с меньшим напряжением могут значительно превосходить конкурентов по остальным не менее важным параметрам. Яркий пример таких аккумуляторов – модели на основе литий-железо-фосфата (LiFePO4).

Преимущества LFP аккумуляторов

Несмотря на меньшее напряжение (3,2 В), они превосходят конкурентов по таким параметрам как:

• диапазон рабочих температур от -30 до +50 °С;
• увеличенный циклический ресурс – минимум 2000 циклов;
• меньшая подверженность эффекту старения – при хранении емкость падает всего на 1,5% в год;
• термическая и химическая стабильность;
• безопасность эксплуатации;
• устойчивость к возгоранию, даже при разгерметизации;
• простота утилизации;
• устойчивость к глубокому разряду, перезаряду, короткому замыканию, перегреву;
• способность выдерживать токи разряда до 25С и увеличенный зарядный ток;
• меньшее время заряда.

И хотя удельная энергоемкость у LFP ячеек на 14% меньше, чем у Li-ion элементов других типов, во многих случаях этот аспект отходит на второй план. Например, при выборе аккумуляторных батарей для электровелосипедов и других видов персонального транспорта для круглогодичной эксплуатации лучшими заслуженно считаются АКБ типа LiFePO4. Также они предпочтительны в качестве тяговых АКБ для лодочных моторов и в целом для жестких условий эксплуатации.

Поэтому правильно выбирать Li-ion аккумуляторы не только и не столько по напряжению, как по всей совокупности характеристик.
