Как поставить двигатель зажигания тутовский

Как выставить зажигание на дизеле

Как выставить зажигание на дизеле? Необходимость решения данной задачи может возникнуть в одном из следующих случаев:

После того как был заменен ремень газораспределительного механизма.

После того как был снят или заменен топливный насос высокого давления. После этого бывает невозможно найти метки, по которым был установлен шкив насоса. Поэтому перед тем, как приступать к ремонту, лучше метки обновить, чтобы потом не мучиться с зажиганием. Для этого можно использовать разные способы, например нанесение краски вокруг метки.

Но если все-таки возникла проблема с выставлением зажигания, можно пойти двумя путями.

Как выставить зажигание на дизеле. Метод №1

Путь первый – выставление зажигания с использованием метода проб и ошибок. Нужно сразу оговориться, что подобный метод не является оптимальным. Более того, он при слишком долгом выставлении зажигания таким способом не добавляет двигателю живучести и сокращает его моторесурс. Но этот метод все равно стоит рассмотреть.

Как это делается

• После того как шкив установлен, делается попытка завести двигатель. Если дизель не завелся вообще, шкив насоса проворачивается по отношению к ремню на 3-5 зуба. Делается опять попытка завести двигатель.

• Если двигатель после нескольких перемещения завелся, нужно понять, как работает дизель. Если слышен стук, то нужно провернуть шкив насоса на 1-2 зуба в сторону обратную вращения шкива.

• Если при заведенном двигателе из выхлопной трубы идет обильный дым, это означает, что происходит запоздалый впрыск дизтоплива. Шкив насоса в этой ситуации нужно провернуть на один зуб вперед по отношению к ремню.

• Если все эти действия не помогли, придется ослаблять крепление насоса и путем его проворачивания вокруг оси попытаться добиться нормальной работы дизеля. В идеале дизель должен работать на грани уровня детонации. Как только начинается детонация, это становится слышно по звуку двигателя.

Как выставить зажигание на дизеле. Метод №2

Второй путь выставления зажигания более правильный с технической точки зрения.

Как это делается

• Демонтируется трубка высокого давления от форсунки 1-го цилиндра.

• На трубку высокого давления надевается прозрачная трубка из пластика (трубки продаются в любых хозяйственных магазинах). Прозрачная трубка должна находиться вертикально.

• Включается зажигание и ключом вращается шкив насоса. По мере вращения определяем верхнюю точку положения топлива в трубке, а соответственно в форсунке. Вращать шкив нужно очень медленно и плавно, без резких рывков.

• Как только найдена нужная точка ставится метка на шкиве.

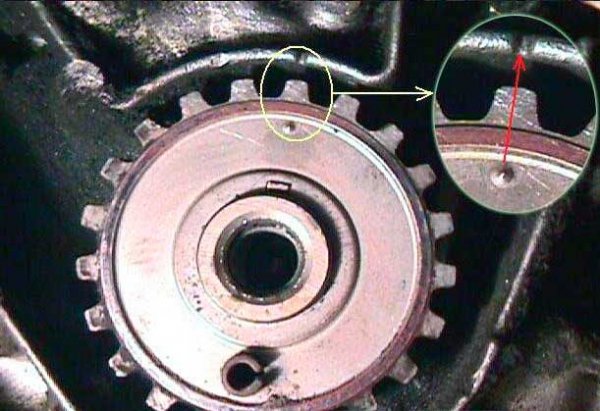

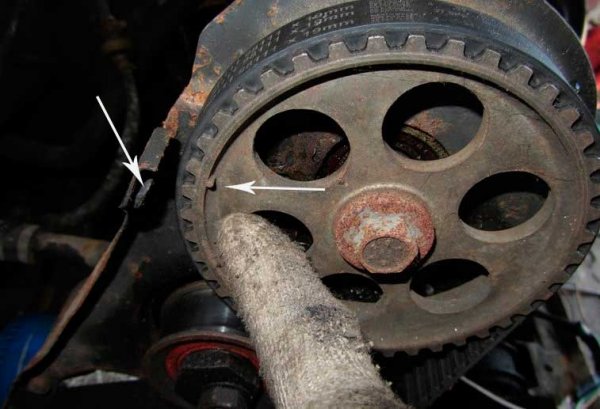

• После этого по меткам выставляются положения распредвала и коленвала.

Еще более точно выставить момент впрыска дизтоплива можно, если передвигать топливный насос. Но если насос перед ремонтом не снимался, то его трогать не имеет смысла.

Если все эти действия кажутся слишком сложными, то имеет смысл обратиться к опытному мотористу или в соответствующий сервис, специалисты которого прекрасно знают, как выставить зажигание на дизеле.

Но чтобы исключить вероятности вновь выставлять зажигание, нужно перед любым ремонтом, связанным со снятием ремня, ТНВД, обязательно обновлять метки.

Система зажигания двигателя Д8М

Устройство двигателя Д8М, эксплуатация и ремонт мопеда описано на странице ЭКСПЛУАТАЦИЯ И РЕМОНТ МОПЕДА РИГА-13.

Регулировка зажигания двигателя

Проверка зазора между контактами прерывателя.

1. Снять крышку магдино и вывернуть свечу зажигания.
2. Очистить контакты прерывателя от нагара и масла.
3. Протереть полость магдино чистой тряпкой, смоченной в бензине.
4. Вставить отвертку в шлиц винта 21, крепящего кулачок, и провернуть кулачок 22 с ротором генератора 23 по часовой стрелке до момента полного разрыва контактов 9 и 10.
5. Замерить и при необходимости отрегулировать зазор между контактами прерывателя в пределах 0,3. 0,5 мм.

Проверка опережения зажигания

1. Повернуть кулачок 22 с ротором 23 по часовой стрелке до полного смыкания контактов 9 и 10, предварительно вставив между контактами полоску папиросной бумаги.
2. Осторожно натягивая удерживаемую контактами бумагу, медленно поворачивать кулачок 22 с ротором 23 по часовой стрелке до момента выхода бумаги из защемления (момент размыкания контактов).

​При правильно установленном опережении зажигания в момент размыкания контактов риски 28 на роторе 23 и статоре генератора 25 должны совпадать.

ПРИМЕЧАНИЕ: Риски установочные 28 нанесены при сборке двигателя и соответствуют моменту зажигания, при котором поршень на 3,2. 3,5 мм не доходит до верхней мертвой точки.

Регулировка зазора между контактами прерывателя и опережения зажигания.

У данного прерывателя зазор между контактами регулируется совместно с опережением зажигания. Для регулировки воспламенения горючей смеси необходимо:

1. Ослабить два винта 26 крепления прерывателя.
2. Установить ротор генератора 23 в положение, когда риска, нанесенная на нем, совпадает с риской, нанесенной на статоре генератора 25, что соответсвует положению поршня 3,2. 3,5 мм до верхней мертвой точки.
3. Установить прерыватель в положение начала размыкания контактов и подтянуть винты 26 крепления прерывателя.
4. Повернуть ротор генератора 23 по часовой стрелке до полного размыкания контакторв и проверить величину зазора.

​Если зазор между контактами меньше 0,3 мм, нужно:

• установить ротор, как указано в пункте 2 (см. выше);
• ослабить два винта 26 крепления прерывателя и сместить прерыватель вправо и вверх;

Если зазор между контактами меньше 0,5 мм, нужно:

• установить ротор генератора 23, как указано выше в пункте2;
• ослабить два винта 26 крепления прерывателя и сместить прерыватель влево и вниз.

5. Проверить величину установленного зазора и опережения зажигания и окончательно затянуть винты 26 крепления прерывателя.

УКАЗАНИЕ. После регулирования пуска двигателя надежно затяните винт 21, крепящий кулачок с ротором на коленчатом валу.

Проверка работы системы зажигания двигателя Д8М

Проверка работы свечи

1. Снять со свечи провод высокого напряжения.
2. Вывернуть свечу и снять прокладку.
3. Очистить электроды от нагара и при необходимости установить зазор 0,5. 0,6 мм между электродами.
4. Надеть угольник с проводом на свечу.
5. Положить свечу на цилиндр или картер.
6. Включить муфту сцепления и при поднятом заднем колесе, проворачивая двигатель педалью или задним колесом, проверить проскакивание искры между электродами свечи.

При отсутствии искры повторить проверку с исправной свечой. Отсутствие искры на электродах исправной свечи укажет на неисправность магдино или провода

Проверка работы магдино

1. Снять крышку магдино.
2. Отсоединить от выводного винта 14 электропровод 38.
3. Внешний провод цепи электрооборудования мопеда отсоединить от выводного винта 35 и подсоединить к выводному винту 14 вместо провода 38.
4. Резко провернуть двигатель педалью мопеда или за заднее колесо при включенном сцеплении и поднятом заднем колесе мопеда. Полное отсутствие при этом накала на лампах осветительных приборов мопеда указывает на неисправность провода высокого напряжения 19 и угольника свечи 30.

Проверка провода зажигания с угольником свечи

1. Вывернуть провод зажигания 19 из угольника свечи 30.
2. Поднести свободный конец провода зажигания 19 к массе (картеру или цилиндру двигателя), обеспечив воздушный промежуток 3. 5 мм.
3. Резко повернуть двигатель педалью мопеды при включенном сцеплении и поднятом заднем колесе мопеда. Отсутствие искры при этом через воздушный промежуток указывает на неисправность провода зажигания 19 или высоковольтного трансформатора ТЛМ-3.
4. Провод высокого напряжения 19 проверить подключением в цепь батарейки карманного фонаря с лампочкой. Если провод высокого напряжения не имеет обрыва, то лампочка должна гореть.
5. Если при исправном магдино, проводе зажигания и заведомо исправной свече зажигания на ее электродах отсутствует искра при резком прокручивании двигателя, то неисправен угольник свечи 30.

Разборка и сборка магдино

1. Снять крышку магдино с прокладкой.
2. Отвернуть выводные винты 14 и 35, отсоединить вывод конденсатора 13, вывод 37 катушки генератора 24 и провод перемычки 17.
3. Отвернуть гайку 2 и вынув винт 8 крепления пружины прерывателя 5 к планке 7, отсоединить вывод 18 катушки генератора 24 и провод перемычки 17 от прерывателя 20.
4. Вывернув винт, отсоединить второй вывод конденсатора 12.
5. Вывернуть два винта 26 крепления прерывателя 20 и снять его вместе с конденсатором 12 и хомутом 11.
6. Вывернуть винт 21 и снять пружинную шайбу.
7. Вывернуть оставшиеся три винта 27 крепления статора генератора 25 и вынуть его из картера двигателя.
8. Снять кулачок 22, обратив внимание на сохранность штифта в кулачке.
9. Двумя отвертками поддеть ротор генератора 23 и снять его с цапфы коленчатого вала. Шпонку и пружинную зубчатую шайбу не снимать.

​ПРИМЕЧАНИЯ: 1. При разборке магдино необходимо обратить внимание на положение деталей магдино и обеспечение их сохранности. 2. Для сохранения магнитных свойств ротора генератора 23 хранить его вставленным в статор генератора 25. 3. Без надобности ротор генератора 23 и кулачок 22 с цапфы коленчатого вала не снимать.

10. Сборка магдино осуществляется в обратном порядке.

УКАЗАНИЕ. При установке магдино выводные провода 18 и 37 катушки генератора 24 и прорезь в роторе генератора 23 под штифт кулачка 22 располагать наружу.

11. В случае замены статора или ротора генератора для обеспечения регулировки зажигания необходимо нанести установочную риску, для чего:

• поставить поршень в положение, соответствующее верхней мертвой точке (ВМТ), и замерить штангенциркулем расстояние от наружного торца цилиндра до днища поршня;
• повернуть коленчатый вал и установить поршень в положение 3,2. 3,5 мм не доходя до ВМТ. Это положение соответствует началу размыкания контактов прерывателя;
• нанести установочную риску на роторе и статоре генератора.

Комментарии и вопросы про разборку/сборку дырчика можно задать в письме с помощью обратной связи на сайте.

О САЙТЕ

МотоХод — сайт о мобильной маломощной технике, о небольших двигателях. Здесь затронуты некоторые пункты Правил дорожного движения касательно транспорных средств. Имеются ссылки Руководств по экслуатации. Рассказано о двигателе Д8М с мопеда Рига-13.

Связаться с нами

© Copyright 2010 — МотоХод. Все права защищены. Некоторые используемые здесь бесплатные иконки созданы Brankic1979.com. Логотипы клиентов являются собственностью и товарными знаками соответствующих владельцев / компаний.

Как поставить двигатель зажигания тутовский

Установка момента зажигания (угла опережения зажигания) на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 и их модификациях

Рассмотрим установку момента зажигания (угла опережения зажигания) на «классических» автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 с контактной системой зажигания и их модификациях. Необходимость в выставлении угла опережения зажигания может возникнуть после снятия-установки распределителя зажигания (трамблера), либо при попытке более оптимально настроить работу двигателя.

Неверно выставленный момент зажигания грозит возникновением целого ряда проблем в работе двигателя. Вот некоторые из них: падение мощности и приемистости, повышенный расход топлива, неустойчивый холостой ход, проблемы с запуском двигателя, выстрелы и хлопки в глушитель, черный дым из глушителя, детонация, прогорание клапанов и пр.

Всю работу по установке угла опережения зажигания на автомобилях ВАЗ 2101-2107 можно провести без применения каких-либо специальных приспособлений и устройств. Использование стробоскопа, контрольной лампы не имеет особого смысла, так как по окончании установки момента зажигания потребуется провести проверку его правильности на движущемся автомобиле. Из инструментов потребуются всего лишь

рожковый или накидной ключ на 13 мм и

рожковый или специальный ключ на 38 мм.

Подготовительные работы

— Ставим автомобиль на ручной тормоз

Установка момента опережения зажигания на автомобилях ВАЗ 2101-2107

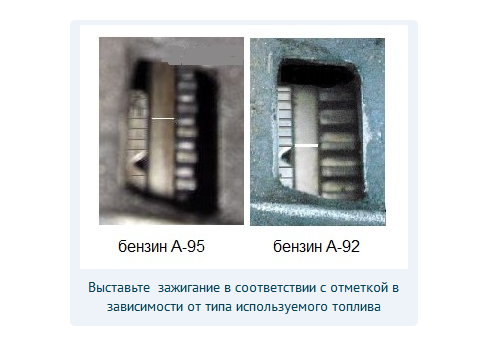

Ставим момент опережения зажигания под 92-й бензин.

1. Совмещаем метку на шкиву коленчатого вала и метку на передней крышке двигателя (среднюю из трех там имеющихся).

Для этого специальным ключом (либо рожковым ключом на 38 мм) медленно вращаем коленчатый вал за храповик вплоть до их совпадения.

2. Устанавливаем трамблер защелками параллельно двигателю, контакт бегунка должен смотреть на 4-й цилиндр (определите по крышке трамблера).

Контакты прерывателя должны быть сомкнуты. Слегка прижимаем корпус трамблера держателем.

3. Включаем зажигание и медленно поворачиваем корпус трамблера до размыкания контактов прерывателя. Между контактами проскочит искра.

Это и будет искомый момент зажигания. Ключом на 13 мм затягиваем гайку держателя трамблера.

Проверка правильности установки момента зажигания

Двигаясь на автомобиле со скоростью 45-50 км/ч на 4-й передаче по ровной дороге, резко, на непродолжительное время, нажмите на педаль «газа». Одновременно прислушайтесь к работе двигателя. Кратковременно возникшая детонация — 1-3 сек (стук «пальцев») свидетельствует о правильной установке угла опережения зажигания, длительная о слишком раннем зажигании, отсутствие детонации о позднем зажигании. Необходимо подкорректировать угол опережения вращением трамблера (против часовой стрелки – делаем зажигание более ранним, по часовой – более поздним). После чего провести проверку еще раз.

Примечания и дополнения

— Бывают ситуации, когда при правильно установленном угле опережения зажигания (короткая детонация при движении), на автомобилях ВАЗ 2101-2107, работа двигателя на холостом ходу оставляет желать лучшего. В этих случаях многие просто крутят трамблер, выставляя зажигание немного пораньше, чтобы стабилизировать холостой ход. Желательно устранить эту неисправность регулировкой карбюратора, а не вращением трамблера, так как сбивается установленный ранее правильный момент зажигания.

Как выставить зажигание на ВАЗ 2109

Вопрос, как выставить зажигание на ВАЗ 2109, тревожит многих автолюбителей. И действительно, хозяева данных марок авто время от времени сталкиваются с проблемами, связанными с нестабильной работой силового узла.

Привычный симптом — нормальный запуск мотора и его некорректная работа на холостых оборотах.

Какова причина данного явления? Существуют ли способы ее решения?

Как утверждают опытные мастера, нужно обращать внимание на систему зажигания — именно она является главной причиной такой неисправности.

При этом в 90% случаев проблему можно решить самостоятельно.

Теоретическая база

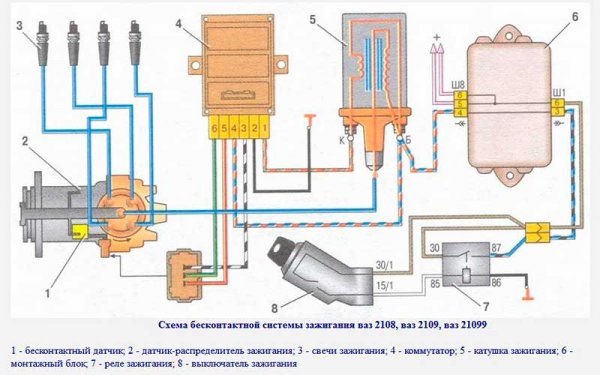

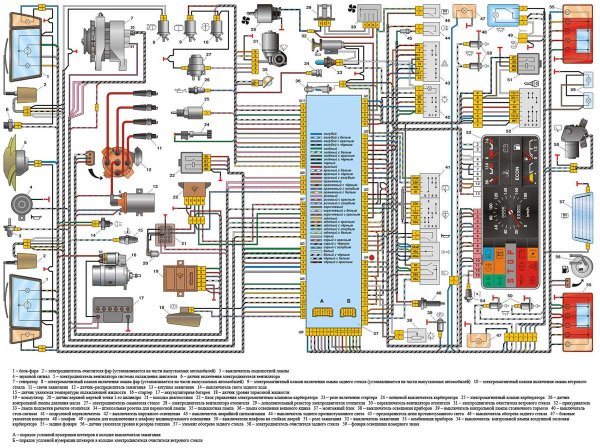

Система зажигания, не только ВАЗ 2109, но и других авто — цепь взаимосвязанных устройств и узлов, которые обеспечивают появление искры на свечах зажигания и последующее воспламенение топливовоздушной смеси в ДВС.

В состав системы входят:

• выключатель;
• коммутатор;
• катушка;
• распределитель;
• свечи зажигания.

Все эти элементы коммутируются с помощью проводов низкого и высокого напряжения.

Одним из главных узлов является распределитель зажигания, который несет на себе две основные функции — задает момент подачи искры (в зависимости от оборотов силового узла) и подает искру к цилиндрам.

От правильности работы упомянутых выше устройств зависит момент зажигания, то есть время, когда к свечам подается искра для воспламенения топливовоздушной смеси.

Ошибочное выставление момента может стать причиной сбоев в работе двигателя, проблем с его пуском и «плаваний» вращения коленвала на холостых оборотах.

Чтобы это исправить, нужно знать несколько нюансов, о которых и пойдет речь в статье.

Чем сулят неисправности зажигания

Сложности пуска силового узла, странный цвет выхлопных газов, некорректная работа мотора на холостых оборотах — все это может быть причиной неправильно отрегулированного момента зажигания.

При этом многие автолюбители винят карбюратор и тратят массу времени на его чистку или ремонт. В итоге уходят деньги, время, а результата нет.

С другой стороны, если система зажигания не выдает искру, а свечи регулярно заливаются, то проблема может быть в другом.

Неправильно выставленный угол проявляет себя следующим образом:

1. Появляется мощная детонация при работе силового узла.

Распознать проблему несложно. Главный признак — нехарактерный звон, который раздается при нажатии на педаль акселератора.

Данная неисправность — обычное явление у автолюбителей, которые плохо следят за состоянием своего транспортного средства.

Причина детонации — ранний момент зажигания, который не только снижает комфортность поездок на авто, но и может привести к деформации поршней.

Как вариант, возможен дефект колец, которые в таком случае неизбежно придется менять.

2. Появление дыма из выхлопной трубы.

— после пуска силового узла из выхлопной трубы валит дым черного цвета. Данная проблема — явное свидетельство преждевременного зажигания.

3. Падает мощность мотора.

Что особо заметно в момент набора скорости транспортным средством.

Между нажатием на педаль газа и началом ускорения автомобиля может быть задержка в несколько секунд. Если же авто и начинает ускоряться, то это происходит рывками.

4. Повышается расход топлива.

Одно из главных последствий неправильной настройки системы. Эта и описанная выше проблема — свидетельство позднего зажигания.

Объясняется это тем, что при достижении поршнем верхней точки топливная смесь не сгорает полностью и продолжает гореть даже при обратном движении поршня.

5. Неравномерный холостой ход.

Неправильно выставленное зажигание сразу проявляет себя сбоями работы мотора на «холостых».

В такой ситуации мастера рекомендуют первым делом произвести настройку, а уже после приниматься за проверку других систем.

Способы регулировки зажигания на ВАЗ-2109 своими руками (для карбюраторных моторов)

Проблемы с зажиганием все чаще появляются в старых версиях авто, оборудованных карбюраторным двигателем.

Если у вас именно такой ВАЗ-2109, то работа по настройке момента требует следующего оборудования и инструментов:

• стробоскоп (не обязательно, но его наличие позволит более точно выставить нужный угол);
• тахометр. Как правило, такой прибор — часть автомобильного тестера, поэтому проблем с поиском здесь не будет;
• отвертка (для проведения регулировки);
• ключ на «десять» (можно использовать рожковый или накидной вариант).

Как показывает практика, при настройке момента можно обойтись и без стробоскопа.

Но если вы планируете самостоятельно обслуживать автомобиль, то наличие такого устройства в гараже — только плюс.

Перед началом работ по установке угла зажигания выполните подготовительные работы:

• устанавливайте ключ в замок зажигания и заведите мотор;
• дожидайтесь пока силовой узел наберет температуру в 90 градусов Цельсия и увеличьте частоту оборотов до 800 (контролируйте показатель с помощью тахометра). Поднять скорость вращения коленвала можно двумя способами — попросить напарника нажать на педаль газа в автомобиле или потянуть за ручку регулятора на кожухе карбюратора;

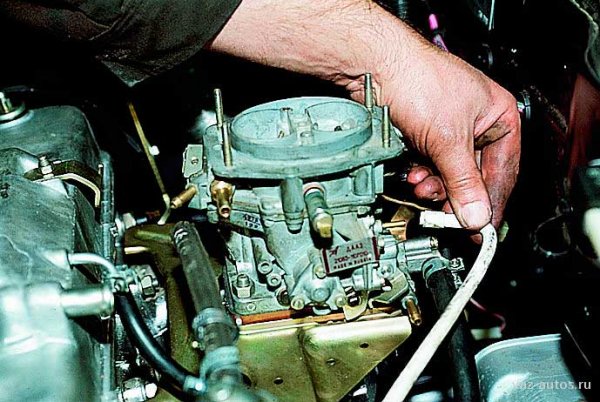

• как только мотор прогрелся до нужной температуры, демонтируйте трубку, благодаря которой осуществляется разрежение со штуцера. Ручку для регулировки можно найти на панели распределителя системы зажигания (трамблере). Отсоединенный конец отброшенной трубки зажимайте пальцем, чтобы убедиться в наличии разрежения. Если таковое имеется, то необходимо поднять число оборотов до момента исчезновения разрежения;
• отключайте мотор и полностью перегибайте трубку. Обратите внимание, чтобы в проеме изделия не оставалось просвета. Берите ключ и слегка откручивайте гайки, которые фиксируют трамблер;
• доставайте пробку и вычищайте от загрязнений смотровой лючок со специальной шкалой (расположен на картере КПП). В данном лючке найдите полоски, необходимые для правильного выставления зажигания. Вот на них и нужно остановиться более подробно.

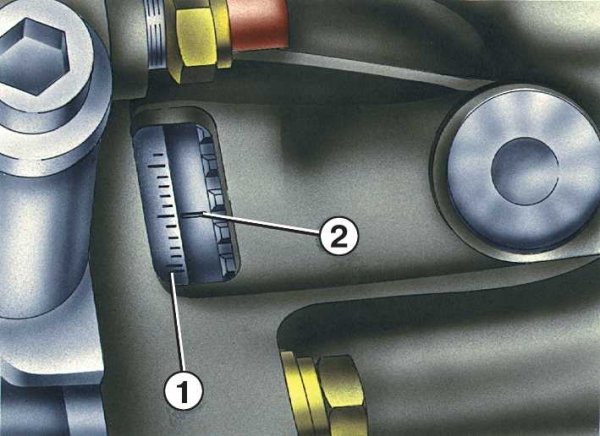

Установка по меткам:

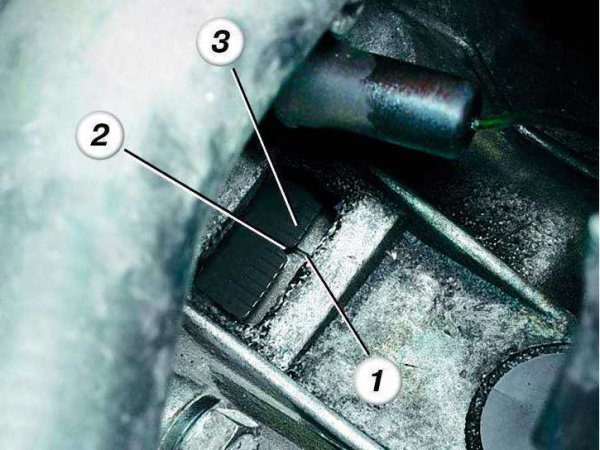

— берите отвертку со шлицом и поворачивайте маховик до момента достижения длинной полосы на шкале. В момент настройки зажигания проследите, чтобы длинная полоса находилась напротив треугольного выреза на шкале изделия. Данная позиция соответствует нулевому положению угла. При выставлении такого параметра 1-й и 4-й цилиндры мотора ВАЗ-2109 располагаются в позиции ВМТ;

— в случае, когда шкалу видно плохо или нет уверенности в том, что нужная полоска является действительно длинной, то убедитесь в правильности ее позиции на шкиве распредвала. Чтобы выполнить эту работу, демонтируйте кожух ремня ГРМ. При этом нужная отметка должна совпасть с чертой на задней части кожуха ремня.

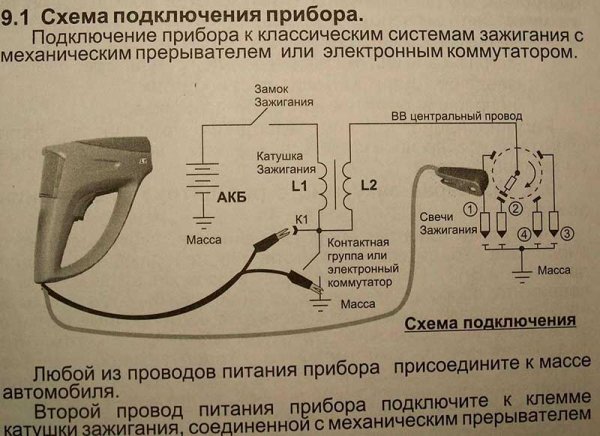

Проверка с помощью стробоскопа выполняется следующим образом:

• красным проводом прикасайтесь к плюсовому контакту катушки;
• темный проводник набрасывайте на корпус;
• крепление подключайте к проводам, расположенным на 4-м цилиндре.

Как только приготовления заверены, можно приступать к точному выставлению момента зажигания.

Делается это по следующему алгоритму:

• запускайте мотор и сводите число оборотов к минимуму (до 800, не более). Для измерений используйте подготовленный ранее тахометр;

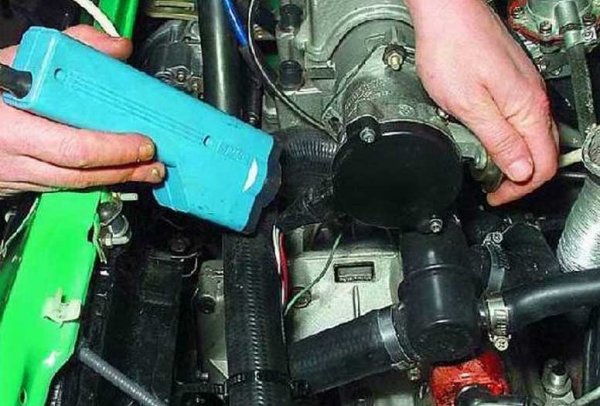

• луч стробоскопа направляйте в специальное окошко для просмотра;
• наиболее длинная отметка маховика выставляется на уровне нуля (измеряется в градусах). Устанавливайте ту метку, которая характерна для применяемого вами топлива.

Корректировку угла стоит осуществлять, отталкиваясь от «нуля» длинной линии, то есть от центральной части треугольника.

Чтобы исключить ошибку, проворачивайте корпус распределителя в правую сторону.

При таком действии угол будет увеличиваться. Если же проворачивать крышку против часовой стрелки, то угол зажигания, наоборот, будет снижаться.

Определить точное направление можно по шкале, нанесенной на трамблере автомобиля, где отмечен «плюс» и «минус».

Одно деление на изделии приравнивается к 8 градусам. Следовательно, регулировка должна производиться без спешки. Как только нужная позиция найдена, фиксируйте трамблер.

Проверку можно проводить со стробоскопом по лампочке 12 Вольт.

• подключайте лампочку к проводу, который соединяет катушку зажигания и трамблер;
• подключайте лампочку к массе вторым проводником;
• коммутируйте центральный провод с «массой» вторым проводом;
• включайте зажигание и послабляйте крепления на трамблере;
• проворачивайте корпус до момента, пока лампочка не погаснет;
• как только лампочка перестала гореть, начинайте проворачивать крышку влево. При свечении лампы закручивайте болты.

Способы регулировки зажигания на ВАЗ-2109 своими руками (для инжекторных моторов)

Чтобы проверить модуль зажигания авто с инжектором и мотором на 8 клапанов, запасайтесь следующим инструментом:

• специальным прибором для проведения теста;
• отверткой и ПК с установленным на нем софтом для диагностики инжекторного мотора.

Как выглядит модуль зажигания.

Не торопитесь проводить диагностику модуля до проверки работоспособности системы в целом.

Сначала убедитесь в подключении клемм АКБ, после чего включайте зажигание (в данный момент начинается подкачка топлива по системе).

Если загорается красная лампочка неисправности, то проверьте систему на факт поломки.

После выполнения описанных выше действий, убедитесь в правильности работы заслонки дросселя.

Для этого поворачивайте ключ в замке зажигания и с помощью мультиметра проведите основные измерения. Напряжение в сети автомобиля должно быть от 12 Вольт и более, датчика — около 0.5 Вольт. Уровень открытия заслонки — до 1%.

Теперь выжимайте педаль акселератора и наблюдайте за показателями — они должны измениться в диапазоне около 4.5 Вольт.

Чтобы сделать работу более эффективной, доводите показатель открытия заслонки дросселя до уровня 100%.

Далее отключайте регулятор, контролирующий поступление воздуха и добивайтесь открытия на 50%.

На завершающем этапе отрегулируйте заслонку дросселя до момента полного закрытия.

Как проверить зажигание ВАЗ 2109 на работоспособность (инжектор, карбюратор)?

После выполнения описанной выше работы остается лишь проверить, насколько корректно произведена настройка.

Сделать это можно по следующему алгоритму:

1. Заводите авто и набирайте скорость до 50 км/ч.
2. Переключите ручку КПП в положение четвертой передачи и жмите на педаль газа до пола. В этот момент прислушайтесь к звуку мотора.

Здесь возможны следующие варианты:

• если слышна детонация (легкая и короткая), то зажигание стоит правильное;
• если нет никаких посторонних звуков, то момент зажигания поздний. В такой ситуации послабляйте крепеж корпуса и проворачивайте его по ходу движения часовой стрелки;
• если детонация сильно слышна, то это значит, что зажигание слишком раннее. В такой ситуации нужно повернуть распределитель против движения часовой стрелки.

Повторяйте проверку снова, пока не будет достигнут ожидаемый результат.

Итоги

Как видно из статьи, измерение момента зажигания ВАЗ 2109 и его настройка возможна и своими руками, хотя для первого раза все выглядит довольно сложно.

Есть мастера, которые специализируется только на таких работах, можно обратиться к ним.

Ну а если нет, то остается лишь выделить немного времени, найти подходящий инструмент и выполнить описанную выше работу самостоятельно.

Как выставить зажигание на дизельном двигателе

Одним из главных отличий дизельного мотора от бензинового является принцип поджига дизтоплива. Зажигание топливно-воздушной смеси в дизельном двигателе реализовано посредством самовоспламенения солярки от контакта с предварительно сжатым и нагретым в результате такого сжатия воздухом в цилиндрах.

Выставление зажигания на дизельном двигателе подразумевает изменение угла опережения впрыска топлива, которое подается в четко заданный момент в конце такта сжатия. Если угол выставлен отлично от оптимальных параметров, тогда топливный впрыск окажется несвоевременным. Результатом станет неполноценное сгорание смеси в цилиндрах, что вызывает разрушительный дисбаланс в работе двигателя.

Получается, под системой зажигания дизельного двигателя стоит понимать важнейший элемент системы питания силового агрегата – топливный насос высокого давления (ТНВД). В большинстве дизелей именно данное устройство в комплексе с дизельными форсунками отвечает за своевременную дозированную подачу солярки в цилиндры мотора.

Рекомендуем также прочитать статью о том, как самому почистить и отрегулировать форсунки дизельного двигателя. Из этой статьи вы узнаете об основных способах очистки и настройки инжекторов.

Как выставить угол опережения впрыска на дизеле

Необходимость установки зажигания на дизеле своими руками зачастую возникает в таких случаях:

• зажигание дизеля требуется откорректировать параллельно замене зубчатого ремня ГРМ;
• после демонтажа ТНВД нет возможности установить шкив топливного насоса согласно специальным меткам;

Одной из рекомендаций перед началом любых работ, связанных с разбором топливной аппаратуры дизеля, выступает острая необходимость четок отметить и освежить все метки. Для этого достаточно нанести небольшие штрихи при помощи краски или качественного маркера. Это облегчит последующую обратную сборку и установку шкива ТНВД, что автоматически исключит или сведет к минимуму потенциальные сбои зажигания.

Выставлять зажигание на дизеле можно несколькими способами:

• строго по меткам (при условии наличия таковых);
• методом подбора опытным путем;

Установка угла по меткам

Первый способ самостоятельного выставления угла зажигания дизеля (момента впрыска дизтоплива) по меткам подразумевает смещение топливного насоса. Такой способ подходит для дизельных ДВС, в которых установлена механическая топливная аппаратура.

Угол опережения впрыска регулируется благодаря повороту ТНВД вокруг оси. Также возможен способ, когда поворачивается зубчатый шкив распредвала по отношению к ступице. Этот способ подходит для тех конструкций, в которых насос и шкив не имеют жесткого крепления.

1. Для регулировки зажигания на дизеле своими руками необходимо обратиться к задней части ДВС и добраться до маховика, при необходимости демонтировать с него защитный кожух.
2. Далее понадобится обнаружить стопор на маховике, который опускается в специальную прорезь.
3. После этого маховик нужно проворачивать вручную (при помощи ключа или другого приспособления). Проворачивание маховика означает, что вращается коленчатый вал ДВС. Крутить нужно по часовой стрелке до момента, когда сработает верхний стопор-фиксатор.
4. Затем обращаем внимание на вал привода ТНВД. Возможно, что шкала на приводной муфте, посредством которой передается вращение, занимает верхнее положение. В таком случае метка на фланце ТНВД совмещается с нулевой меткой на приводе.
5. После совмещения меток крепежные болты можно затягивать. Отличное от верхнего положение установочной шкалы на приводной муфте означает, что стопор маховика нужно поднять, после чего коленчатый вал двигателя снова проворачивается на один оборот. Далее снова контролируется положение шкалы.
6. После затяжки болтов приводной муфты стопор на маховике поднимается, коленчатый вал поворачивается на 90°, затем стопор размещается в пазу.

Рекомендуем также прочитать статью о том, как самостоятельно заменить свечи накаливания дизельного двигателя. Из этой статьи вы узнаете о способах демонтажа, а также получите важные рекомендации при замене калильных свечей на дизельном моторе.

Завершающим этапом становится установка защиты маховика на место и затяжка крепежных болтов. Далее двигатель запускается, анализируется его работа. Агрегат на холостом ходу должен работать ровно и мягко, без провалов и дерганий. Жесткая работа дизеля, сопровождающаяся детонационными стуками, недопустима.

Далее нужно проверить правильность настройки в движении, избегая серьезных нагрузок. Прогрейте двигатель до рабочей температуры и оцените приемистость силовой установки, реакции на нажатие педали газа. Также необходимо следить за цветом выхлопных газов, так как поздний угол опережения топливного впрыска будет сопровождаться серо-черным дымлением мотора.

Подбор правильного угла впрыска

Настроить угол зажигания на дизеле опытным путем можно следующим образом:

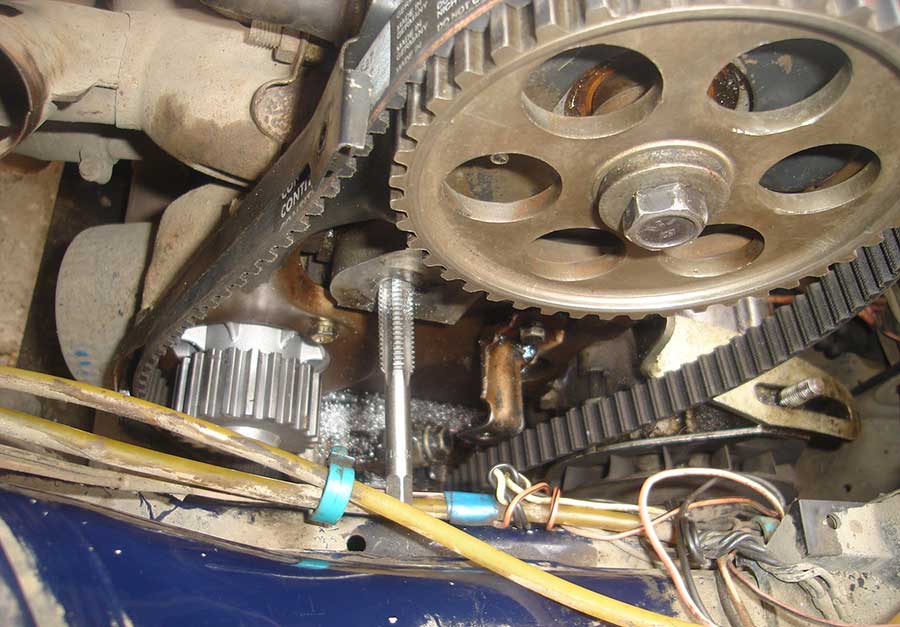

1. После установки шкива осуществляются попытки завести дизель. Если мотор не заводится, тогда шкив ТНВД проворачивают относительно ремня на несколько зубьев (2-4). Затем мотор пробуют завести снова.
2. Кода мотор после описанных выше манипуляций запустился, оцените его работу. Присутствие явных детонационных стуков означает, что шкив топливного насоса нужно проворачивать на зуб или два в противоположную вращению сторону. Появление густого серого дыма может указывать на поздний угол опережения впрыска. В подобной ситуации шкив насоса проворачивается на один зуб по направлению вращения.

Второй доступный способ предполагает следующие шаги:

• Осуществляется демонтаж трубки высокого давления с форсунки первого цилиндра. На снятую трубку необходимо плотно надеть прозрачный пластиковый шланг и расположить в вертикальном положении.
• После этого можно включить зажигание и провернуть шкив насоса. Шкив вращается максимально мягко, медленно и аккуратно.
• Далее необходимо следить за уровнем топлива в трубке и выявить верхнюю границу.
• Заметив, когда уровень солярки в трубке самый высокий, на шкиве необходимо сделать метку.
• Затем по меткам нужно выставить коленчатый и распределительный вал двигателя.

После запуска оценивается работа двигателя. В случае определения раннего или позднего угла топливного впрыска операцию по настройке следует повторить.

Признаки для определения правильности выставленного угла опережения зажигания. Последствия некорректно настроенного УОЗ, способы выставления зажигания.

Появление стуков на разных режимах работы дизеля. Диагностика неисправностей. Характер стуков кривошипно-шатунного механизма, ГРМ, топливной аппаратуры.

Признаки неработающего цилиндра (троение и вибрации) дизельного двигателя. Поиск неисправности: компрессия, дизельные форсунки, свечи накала, ТНВД и другие.

Неисправности форсунок дизеля, проверка и самостоятельное выявление проблем. Очистка сопла форсунок дизельного двигателя, регулирование давления впрыска.

Особенности работы и причины неисправностей дизельных форсунок. Как самостоятельно выполнить снятие, дефектовку, разборку и ремонт форсунок дизельного ДВС.

Стоит ли делать чип-тюнинг двигателя серийного автомобиля: преимущества и недостатки таких доработок. Ресурс и обслуживание двигателя после чиповки, советы.

Регулировка зажигания ЯМЗ 238 — как выставить

На всех двигателях без исключения выставляется раннее зажигание. Регулировка зажигания ЯМЗ 238 не является исключением. Это делается для того что бы в момент сжатия в верхней мертвой точке топливо уже было воспламенённое.

При сжатии в ВМТ происходит максимальное увеличение давления уже горящего топлива, в результате чего достигается наивысшая эффективность работы двигателя и более полное сгорание топлива. Опережение зажигания должно происходить за 10-12 градусов поворота коленчатого вала до достижения поршнем верхней мертвой точки в момент сжатия. Допускается и 15 градусов и 18 в зависимости от условий работы двигателя.

На двигателях ЯМЗ есть три шкалы на которых указан угол поворота коленчатого вала. На маховике, на шкиву приводных ремней и с правой стороны есть лючок открыв который появится шкала. Удобнее всего смотреть по маховику, если конечно двигатель установлен на автомобиле.

Теперь необходимо подвести поршень первого цилиндра в верхнюю мертвую точку в момент сжатия топлива. Это очень важно понимать потому что коленчатый вал за полный рабочий цикл делает два оборота то есть в верхней мертвой точке шкала оказывается два раза.

Сориентироваться можно по внешним признакам, при вращении коленвала клапана первого цилиндра должны закрыться до того как поршень достигнет верхней мертвой точки это и будет момент сжатия во втором положении при достижении поршнем ВМТ один клапан закрывается второй после прохождения ВМТ открывается это хорошо видно по коромыслам.

Но проще определится по метке на топливном насосе потому что он делает один оборот и совмещенные метки говорят о правильном положении поршня.

И так после того как на насосе метки приблизительно совпали открываем лючок маховикам там нам покажется шкала, которую выставляем на 10 – 12 градусов.

Затем на топливном насосе ослабляем регулировочные они же крепёжные болты и совмещяем метку на корпусе топливного насоса с меткой которая находится на муфте.

Затем с большим усилием затягиваем болты. Все зажигание выставлено. Регулировка зажигания ЯМЗ 238 не вызывает большой сложности. Но дает двигателю работать в его нормальном режиме.
