Как определить номинал сгоревшего резистора

Как узнать номинал сгоревшего резистора

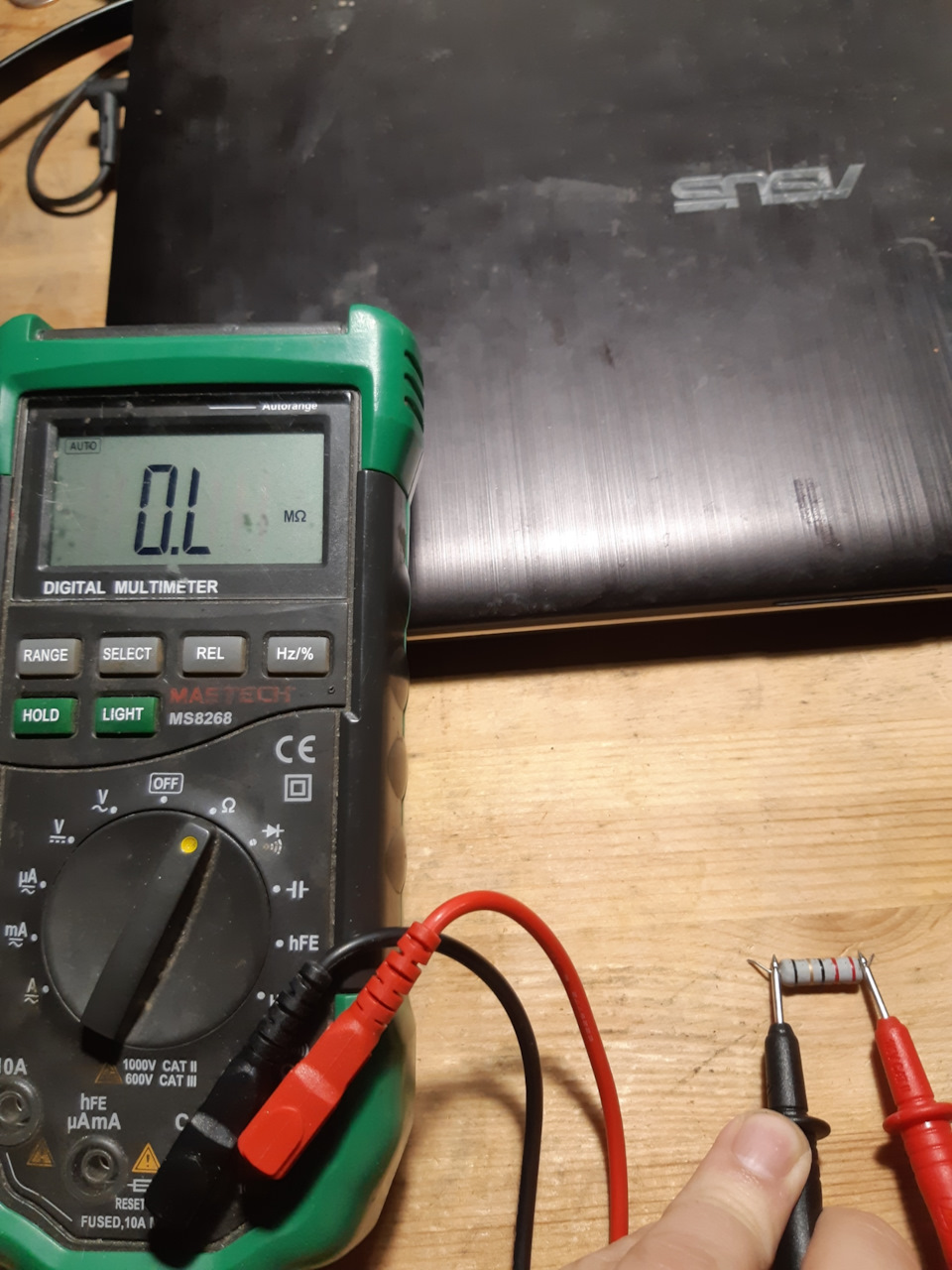

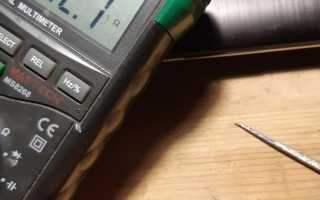

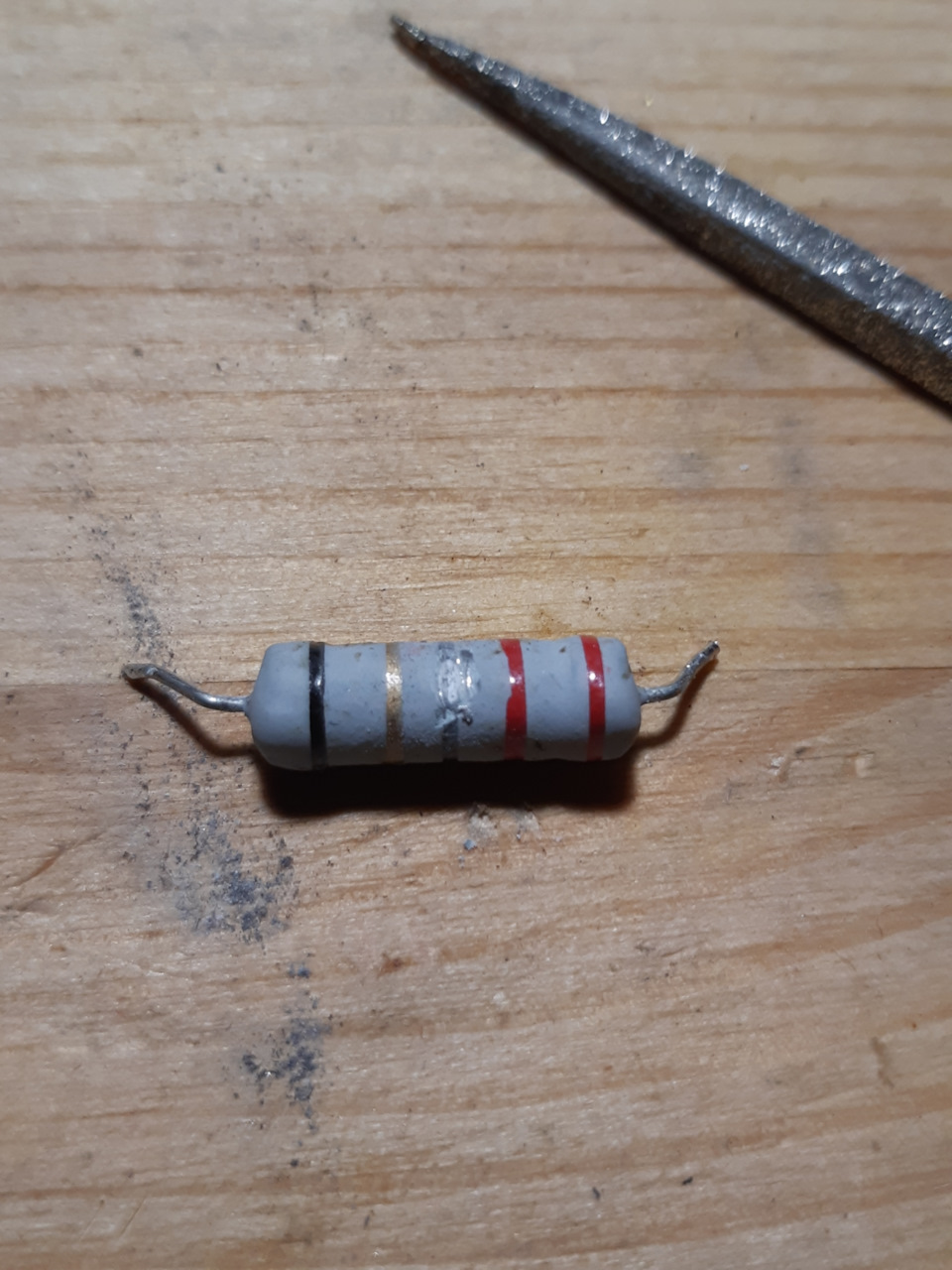

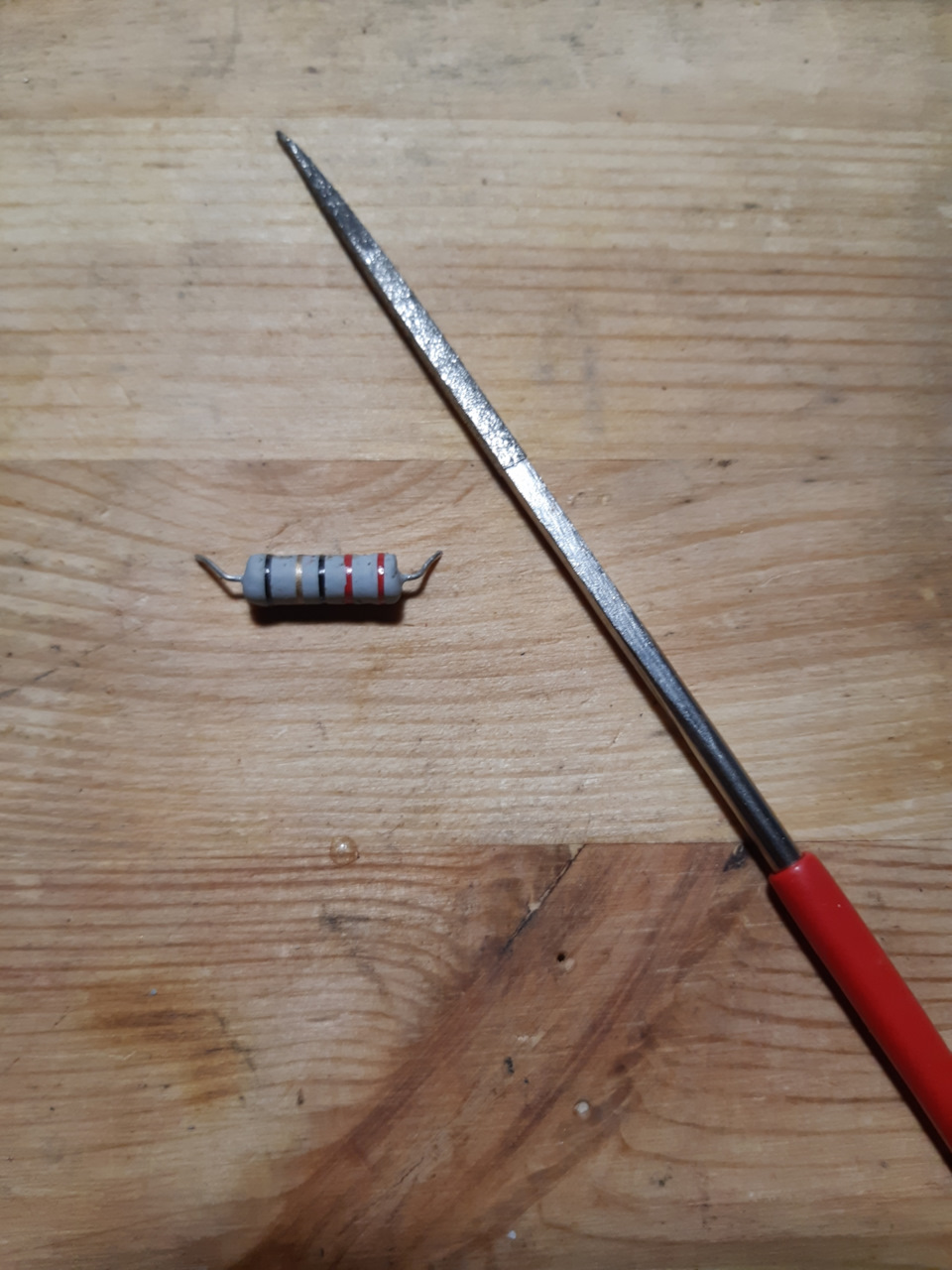

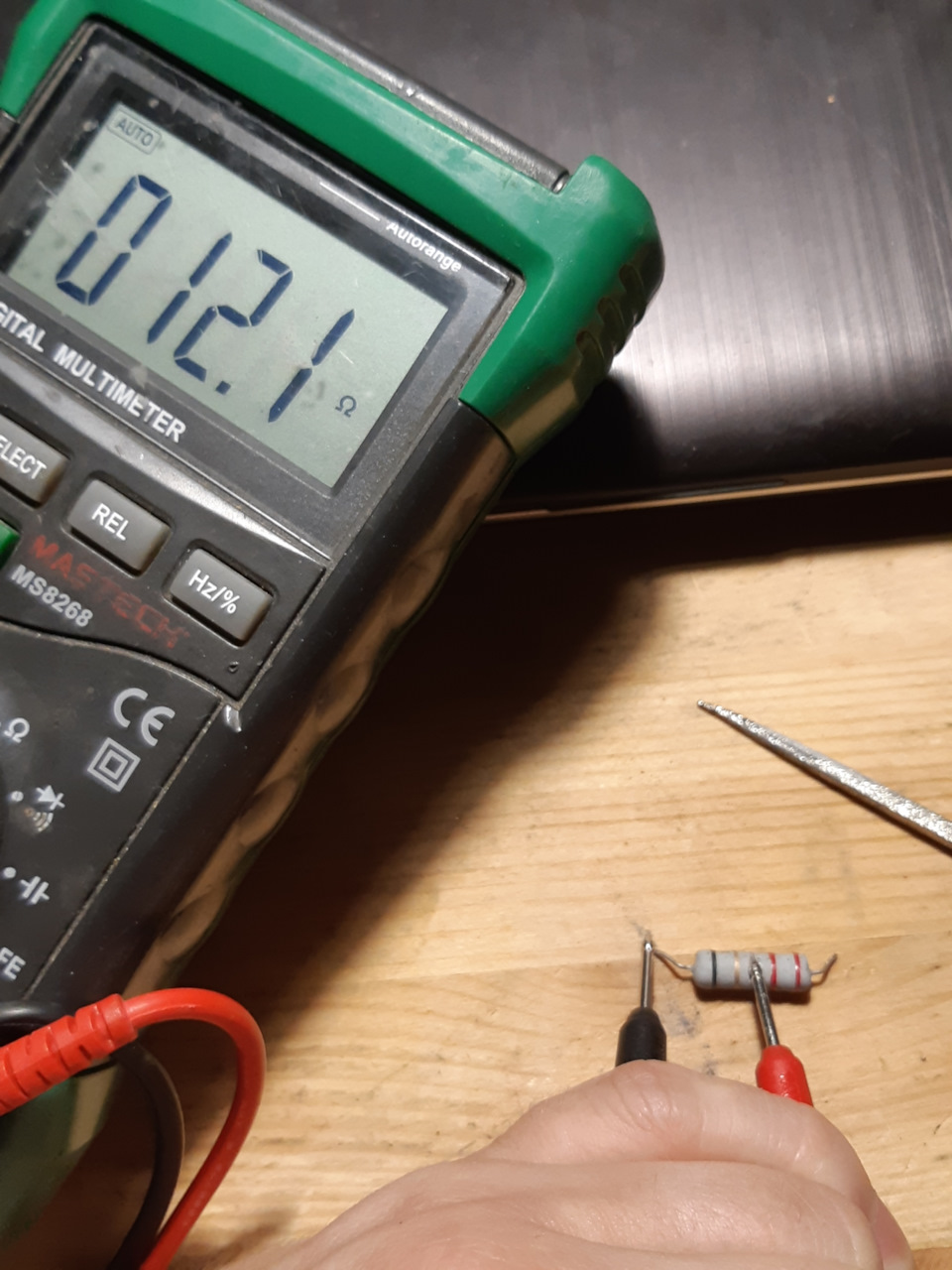

В целом, метод стар как мир… Имеем: резистор в обрыве Берем Надфиль и по середине пилим ямку Примерно так Теперь от середины мерием в одну сторону …12 Ом . В другую тишина…

Ну а теперь все еще проще, если на 1/2 резистора 12 Ом, то соответственно на целом это 12х2= 24 Ом… ну конечно в данном случае этот резистор на 22, но примерно узнать можно всегда…

Как узнать номинал сгоревшего резистора без схемы ?

На плате сгорел резистор; схемы нет — как узнать номинал — есть методы ?

• Просмотр профиля
• Личное сообщение

Если нет схемы и резистор не идентифицируется, то деталь выпаять, взять спирт , смыть нагар и под лупой попытаться найти точку обрыва. Далее тестером померить сопротивление от ножки до этой точки и на глаз экстраполировать сопротивление на всю рабочую длину. Если токоведущая дорожка резистора испарилась полностью, то на основании опыта и анализа даташитов близлежащих компонентов, к которым идет связь от этого резистора попытаться просчитать номинал.

• Просмотр профиля
• Личное сообщение

1. Измерить сопротивление.
2. Восстановить кусок схемы. Понять назначение.

• Просмотр профиля
• Личное сообщение

Какая там может быть точка обрыва при углеродистом напылении?

• Просмотр профиля
• Личное сообщение

2avmal . при металлизированном напылении

• Просмотр профиля
• Личное сообщение

Согласен — или при металлизированном напылении.

• Просмотр профиля
• Личное сообщение

2avmal Углеродистые были . когда-то давно.

• Просмотр профиля
• Личное сообщение

Для меня это было вчера и я до сих пор ими пользуюсь.

• Просмотр профиля
• Личное сообщение

судя по вопросам автора, он ищет неисправность (?) в каком-то импортном устройстве. Там и по сю пору вследствие дикой дешевизны используются углеродистые пленочные резисторы — CF-xx ( хх — мощность, CF — carbon film ). При ограниченной мощности источника и отн. низком напряжении такие резисторы часто сгорают примерно посередине, что позволяет найти место обрыва ( точка или кольцо в проводящем слое ) и прозвонив , оринтировочно прикинуть номинал.

• Просмотр профиля
• Личное сообщение

Опять, наверное, чего-нибудь на помойке нашел и теперь думает куда бы приспособить .

• Просмотр профиля
• Личное сообщение

2iale Шумят они побольше металлизированных.

• Просмотр профиля
• Личное сообщение

Если импорт то по цвету и расположению маркеровочных полос (колец) если обуглился, то рисовать обвязку схемы вокруг этого резистора. По тому в какой цепи стоит, в цепи базы, колектора или эмитера стоит, можно поэкспериментировать

• Просмотр профиля
• Личное сообщение

Если обугленный резистор стоит на ножке процессора, то скорее всего процессору кирдык.

• Просмотр профиля
• Личное сообщение

• Просмотр профиля
• Личное сообщение

• Просмотр профиля
• Личное сообщение

Смеетесь? Он едва может резистор от конденсатора отличить.

• Просмотр профиля
• Личное сообщение

• Просмотр профиля
• Личное сообщение

Если это не так — пусть опровергнет.

Даже хороший спец будет восстанавливать по плате схему контроллера стиральной машины наверное неделю минимум.

Как определить сгоревший резистор без схемы

цифровая электроника вычислительная техника встраиваемые системы

Как узнать сопротивление сгоревшего резистора

Ремонт электроники, а также ее реверс-инжиниринг представляют собой хоть и интересные, но все же довольно непростые занятия. Одной из сложностей такого времяпрепровождения является попытка распознавания номиналов сгоревших компонентов. Когда под рукой нет схемы устройства, это распознавание становится чуть ли не загадкой века. Резисторы в силу их большего распространения на печатных платах и большей склонности к выгоранию являются желанными объектами в плане выяснения их номиналов при практически полностью обугленных корпусах.

Несмотря на кажущуюся невозможность определения сопротивления сгоревшего резистора, его номинал все же можно узнать. При этом существуют три метода определения сопротивления.

Первый метод. Сначала уберите внешнее покрытие, которое, скорее всего, уже находится в обугленном виде. Очистите обгоревшую секцию резистора, где какая-либо проводимость уже исчезает. Измерьте сопротивление от одного конца резистора до поврежденного участка. Затем измерьте сопротивление от поврежденного участка до другого конца резистора. Сложите эти два измеренных сопротивления. Это будет приблизительное значение сожженного резистора. Для немного более точного значения итогового сопротивления можно добавить к этой сумме небольшое значение сопротивления сожженного участка. Предположим, что значение сожженного резистора было 1 КОм, но вы получили 970 Ом. Так что просто добавьте 30 Ом, и у вас будет 1 КОм.

Второй метод. Этот метод также может быть использован для определения значения резистора, а также он может применяться на подключенных резисторах в цепи в случае, если вы не знаете о цветовом кодировании резисторов, то есть что означают полоски на резисторе. Следует отметить, что резистор должен подавать хоть какие-то признаки жизни, то есть он не должен быть полностью выгоревшим. Итак, сначала подключите резистор к мультиметру и измерьте падение напряжения на интересующем резисторе. Теперь измерьте ток, текущий через резистор. Умножьте оба значения, и вы получите мощность резистора, поделите напряжение на ток, получите сопротивление (закон Ома).

Третий метод. Этот метод можно использовать лучше, если вы знаете ожидаемое выходное напряжение схемы, и у вас есть набор резисторов с той же мощностью, что и сгоревший резистор. Начните с высокого значения сопротивления и временно подключите такой резистор вместо сгоревшего резистора. Измерьте ожидаемое выходное напряжение цепи. Если вы получили то же напряжение, что и ожидаемое напряжение, то вы нашли искомое сопротивление. Если же нет, то продолжайте уменьшать значение резистора, пока не удовлетворитесь работой схемы.

Проверка резистора мультиметром

В разъем COM вставляется черный щуп, а в VΩ красный. VΩ — это измерение напряжения и сопротивления.

Переводим мультиметр в режим измерения сопротивления. Диодная прозвонка не поможет. Прозвонка измеряет только падение напряжения, но не сопротивление. Начинаем с малого значения в 200 Ом.

Точка на экране показывает предел измерения. Здесь выбран предел 20 кОм.

Мультиметр показывает 2,7 кОм. При измерениях нельзя касаться одновременно двух металлических оснований щупов. Ваше тело может шунтировать измеряемую деталь, и показания пробора будут ложными.

Неисправный резистор труднее всего диагностировать. Он может быть как пробитым (короткое замыкание) так и с обрывом. Проблема в том, что если вы не знаете маркировку или у вас нет схемы, определить неисправную деталь будет труднее.

Пробитый резистор мультиметр определит как с 0 сопротивлением. А в режиме диодной прозвонки, мультиметр начнет пищать. Однако, если реальное сопротивление резистора было 1 Ом, то прибор может пищать, а в режиме измерения сопротивления будет показывать погрешности.

Тоже самое с резисторами, чьи номиналы сопротивления выше, чем у измеряемого прибора. Можно его проверить и с помощью диодной прозвонки. При исправном резисторе диодная прозвонка не будет пищать, она покажет падение напряжения. Но и тут проблема.

Чем заменить неисправный

Учитывайте цепь, в которой надо поменять деталь. Если SMD резистор, то подойдет только такой же +-5% от номинала. Если это DIP резистор, который стоит в блоке питания, то можно обойтись с большей погрешностью. Проблема в том, что некоторые схемы могут быть рассчитаны на большую погрешность, а схемы для точны приборов нет. SMD компоненты обладают меньшей емкостью и индуктивностью, чем DIP. И в тоже время, SMD не предназначены для высокой мощности.

Еще можно объединить разные резисторы в один нужный, для временного ремонта. Например, резистор мощностью 2 Вт и сопротивлением 10 кОм чернеет и перегревается. Чем можно его заменить? Можно соединить два резистора по 20 кОм 2 Вт параллельно, и получим эквивалентную мощность 4 Вт и сопротивление 10 кОм. А можно и последовательно соединить два по 5 кОм 2 Вт. И получится резистор 10 кОм 4 Вт.

Маркировка резисторов

Не нужно учить или зубрить маркировку. Она пригодится в тех ситуациях, когда на плате резистор сгорел или повредился, а данных о его сопротивлении нет.

DIP маркируются кольцами. У них есть множители и проценты погрешности. SMD в виду своих габаритов маркируются цифрами.

Как проверить резистор мультиметром

При работе с электрической схемой возникают ситуации, когда необходимо проверить сопротивление резистора. Это может понадобиться при проверке исправности или подгонке его величины под требуемое значение, которое отличается от номинального. Проверять сопротивление можно, не выпаивая резистор, или после его выпайки. В этой статье я расскажу, как правильно проверить резистор мультиметром.

Содержание статьи

Особенности измерения сопротивления резистора мультиметром

Для того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. Определение сопротивления происходит косвенным путем по формуле R = U/I. То есть, при известных напряжении и силе тока легко определить сопротивление.

Если ранее применялись стрелочные тестеры, то сегодня радиолюбители для проверки исправности резисторов чаще всего используют цифровые мультиметры с круговым переключателем, с помощью которого выставляется тип рабочего режима и диапазон измерений.

Цифровой тестер для проверки резисторов

Для измерения величины R переключатель выставляют в диапазон Ω. В комплекте к такому прибору идет один комплект щупов, имеющих разную расцветку. Принято красный щуп вставлять в отверстие com, а черный – VΩCX+.

Как проверить резистор не выпаивая: визуальная проверка

Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.

О неисправностях свидетельствуют:

• Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя.
• Появление характерного запаха.
• Стирание маркировки.
• Наличие на плате сгоревших дорожек

Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом.

Внимание! Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте.

Подготовка мультиметра к проведению измерений: какие установить настройки

Перед измерениями прибор готовят к работе. Для этого его включают и концы щупов закорачивают между собой. Если на дисплее появляются нули, то прибор исправен и в цепи нет обрыва. На дисплее могут отражаться не нули, а доли Ома.

Подготовка прибора к проверке

При разомкнутых щупах на исправном мультиметре отображается цифра 1 и диапазон измерений. Кабельные шнуры подключают в соответствии с тем режимом, который вам необходим, – «Прозвонка» или «Измерение».

Как прозвонить резистор

Режим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал.

Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать.

Как определить номинал резистора по маркировке

Для определения работоспособности желательно знать номинал. Как определить номинал резистора по цветовой маркировке, мы подробно рассказали в этой статье.

Немного дополним информацию о способах маркировки SMD резисторов. Из-за малого размера на них практически невозможно нанести традиционную цветовую маркировку, поэтому предусмотрена особая система идентификации. В обозначение входят: 3 или 4 цифры, 2 цифры и буква.

В первой системе первые две или три цифры характеризуют численное значение резистора, а последняя является показателем множителя, обозначающим степень, в которую возводят 10 для получения окончательного результата. Если сопротивление ниже 1 Ом, то для определения местонахождения запятой служит символ R. Например, сопротивление 0,05 Ом выглядит как 0R05.

Высокоточные (прецизионные) резисторы имеют очень малые размеры, поэтому нуждаются в компактной маркировке. Она состоит из трех цифр – первые две являются кодом, а третья – множителем. Каждому коду соответствует трехзначное значение сопротивления, определяемое по таблице. Такая маркировка выполняется в соответствии со стандартом EIA-96, разработанным для резисторов с допуском по сопротивлению не выше 1%.

Таблица кодов для прецизионных резисторов

Проверка сопротивления постоянного резистора

После подготовки прибора к работе приступают к измерениям. Для этого выпаивают одну из ножек сопротивления. Один из щупов подсоединяется к запаянной ножке, второй – к свободной. Если резистор исправен, то на дисплее появится показание, соответствующее номинальному значению в пределах допуска.

Как проверяют сопротивление резистора

При обрыве цепи на экране горит «1».

Внимание! Регулятором перед измерением выставляют переключатель на ближайшее к номиналу значение большего достоинства. Если регулятором была выполнена настройка на значение, меньшее, чем номинал детали, то на дисплее результаты измерений отображаться не будут, поскольку срабатывает внутренняя блокировка тестера.

Если с одной стороны от резистора в схеме впаян конденсатор, то ножку с этой стороны условно можно считать свободно висящей. И в этом случае можно провести измерения, не выпаивая резистор.

СМД-резисторы – компоненты поверхностного монтажа, измерение сопротивления которых осложняется их малыми размерами. Их обычно проверяют, как и все постоянные резисторы, выпайкой одной ножки.

Проверка переменного резистора

Проверка без выпайки из схемы переменных резисторов, имеющих как минимум три ножки, более сложная, по сравнению с проверкой постоянного резистора.

Наиболее легким вариантом является положение резистора в самом начале схемы, поскольку одна из крайних «ножек» подключается через емкость. Поэтому по постоянному току приравнивается к свободно висящей. Такой способ измерения позволяет определить общее сопротивление, которое присутствует между крайними контактами.

Провести точные измерения сопротивления резистора позволяет его выпайка из схемы. Аналогично выпаянной, проверяется и новая деталь. Этапы измерений:

Проверка резистора мультиметром

Проверить номинал резистора можно с помощью измерения сопротивления (омметр).

В разъем COM вставляется черный щуп, а в VΩ красный. VΩ — это измерение напряжения и сопротивления.

Переводим мультиметр в режим измерения сопротивления. Диодная прозвонка не поможет. Прозвонка измеряет только падение напряжения, но не сопротивление. Начинаем с малого значения в 200 Ом.

Единица обозначает две ситуации. Если у резистора сопротивление выше, чем выбранный предел, мультиметр покажет зашкаливающее значение. Так же единица обозначает, что прибор не видит радиодеталь или есть плохой контакт между щупами и деталью.

Точка на экране показывает предел измерения. Здесь выбран предел 20 кОм.

Мультиметр показывает 2,7 кОм. При измерениях нельзя касаться одновременно двух металлических оснований щупов. Ваше тело может шунтировать измеряемую деталь, и показания пробора будут ложными.

Пробитый резистор мультиметр определит как с 0 сопротивлением. А в режиме диодной прозвонки, мультиметр начнет пищать. Однако, если реальное сопротивление резистора было 1 Ом, то прибор может пищать, а в режиме измерения сопротивления будет показывать погрешности.

Тоже самое с резисторами, чьи номиналы сопротивления выше, чем у измеряемого прибора. Можно его проверить и с помощью диодной прозвонки. При исправном резисторе диодная прозвонка не будет пищать, она покажет падение напряжения. Но и тут проблема.

Если требуется проверить резистор на плате, лучше выпаивайте один контакт, иначе прибор будет показывать ложные значения. Другие радиодетали на плате будут шунтировать и вносить свои искажения при измерениях.

Чем заменить неисправный

Учитывайте цепь, в которой надо поменять деталь. Если SMD резистор, то подойдет только такой же +-5% от номинала. Если это DIP резистор, который стоит в блоке питания, то можно обойтись с большей погрешностью. Проблема в том, что некоторые схемы могут быть рассчитаны на большую погрешность, а схемы для точны приборов нет. SMD компоненты обладают меньшей емкостью и индуктивностью, чем DIP. И в тоже время, SMD не предназначены для высокой мощности.

Еще можно объединить разные резисторы в один нужный, для временного ремонта. Например, резистор мощностью 2 Вт и сопротивлением 10 кОм чернеет и перегревается. Чем можно его заменить? Можно соединить два резистора по 20 кОм 2 Вт параллельно, и получим эквивалентную мощность 4 Вт и сопротивление 10 кОм. А можно и последовательно соединить два по 5 кОм 2 Вт. И получится резистор 10 кОм 4 Вт.

Маркировка резисторов

Не нужно учить или зубрить маркировку. Она пригодится в тех ситуациях, когда на плате резистор сгорел или повредился, а данных о его сопротивлении нет.

DIP маркируются кольцами. У них есть множители и проценты погрешности. SMD в виду своих габаритов маркируются цифрами.
