Как спаять резисторы для увеличения сопротивления

20 Советов от радиолюбителя с опытом, увеличение сопротивления резисторов, пайка, каркасы для катушек и другое

Описаны 20 полезных советов для радиолюбителей, которые помогут решить некоторые часто возникающие проблемы.

Уменьшение емкости конденсатора

Уменьшить емкость конденсатора типа К10-7 можно просто отломив один из его уголков. После этого нужно проверить конденсатор, потому что может статься, так что пластины замкнулись или произошел обрыв.

Повышение сопротивления постоянного резистора

Повысить сопротивление обычного постоянного резистора можно подчистив мелкой шкуркой его токопроводящий резистивный слой, таким образом сделав его тоньше. Однако, важно учесть что при этом снижается мощность резистора.

Как устранить гудение трансформатора

Устранить гудение трансформатора можно облив его клеем БФ-2 в процессе работы. Клей затечет между вибрирующих пластин, а когда застынет, надежно их зафиксирует. Однако, важно знать что разобрать такой трансформатор в дальнейшем будет проблематично.

Разделение двухстороннего стеклотектолита

Если у вас есть толстый стеклотекстолит с двухсторонней фольгировкой, а вам нужен вдвое тоньше и односторонний, вы можете легко расщепить лист с помощью острого ножа или скальпеля на два более тонких листа. Недостаток только в том, что нефольгированная поверхность будет очень шершавая. Таким образом можно делать и очень тонки платы, которые можно изгибать.

Как спаять жесть и латунь

Спаять два массивных предмета из жести или латуни можно даже обычным 25-ваттным паяльником, если места спайки предварительно покрыть флюсом и прогреть предметы на газовой горелке или старом советском утюге. Предметы сложить как нужно и зафиксировать зажимами, струбцинами или ручными тисками. Затем нагреть до температуры плавления припоя и сделать шов паяльником.

Измерение диаметра тонкой медной проволоки

При отсутствии микрометра определить диаметр обмоточного провода можно намотав провод виток к витку несколько десятков витков на круглый ровный стержень. Затем измерить длину намотки и разделить результат на число витков.

Фиксация подстроечных сердечников в катушке

Для фиксации положения резьбовых подстроечных сердечников в катушке можно использовать полоску из полиэтиленовой пленки подходящей толщины, опустив ее в каркас перед ввинчиванием сердечника.

Пленка не позволит сердечнику самопроизвольно перемещаться. Так же для этого годится пленка или нить для герметизации сантехнических соединений.

Материалы для корпуса и радиатора

Корпус или радиатор для самодельного прибора можно сделать из металлического профиля, который используется строителями для возведения стен-перегородок из гипсокартона. Профиль бывает разных размеров и формы.

Продается в магазинах отделочных стройматериалов. А украсить такой корпус можно с помощью самоклеющися обоев или декоративных панелей, выпиленных из пластин панелей МДФ или ламинированного паркета.

Каркасы для катушек индуктивности

В качестве каркасов для катушек большого диаметра без сердечников можно использовать отрезки сантехнических пластиковых труб нужного диаметра.

Совет по намотке катушек

Чтобы при намотке катушек не образовывались “барашки» на проводе, нужно перед намоткой катушки надеть на провод ПВХ трубку диаметром 4-5 мм и длиной 100-200ММ. Трубка стабилизирует поведения провода, не давая ему скручиваться и путаться.

Пайка проводов из сплавов высокого сопротивления

Спаять провода из сплавов высокого сопротивления (нихром, константан и др.) можно следующим образом. Провода в месте их соединения зачищают и скручивают. Затем пропускают через них ток такой силы, чтобы место соединения накалилось докрасна.

На это место кладут кусочек ляписа, который при нагревании расплавляется и в месте соединения образуется хороший электрический контакт.

Как заменить микросхему с большим количеством выводов

Если нужно заменить микросхему в корпусе DIP с большим числом выводов и есть опасность повреждения многослойной печатной разводки, можно поступить следующим образом. Тонкими кусачками-бокорезами откусить выводы неисправной микросхемы под самый корпус. Удалить неисправную микросхему.

Затем взять новую микросхему и поставить её на место старой, припаяв её выводы к выводам удаленной неисправной микросхемы. Недостаток данного способа в том, что новая микросхема оказывается существенно выше над плоскостью печатной платы.

Как шасси из алюминия сделать матовым

Шасси из алюминия или его сплавов, можно сделать матовым, если обработать в 5%-ном растворе едкого натра в течение 5 мин Предварительно шасси тщательно зачищают мелкой шкуркой и промывают в мыльной воде.

Как предотвратить продвижение трещины в пластмассе

Продвижение трещины в пластмассе или органическом стекле можно остановить, если в конце трещины просверлить отверстие диаметром 2-3 мм. Затем трещину можно заклеить эпоксидным клеем, если это необходимо.

Как не перегреть деталь при пайке

Чтобы исключить перегрев детали при пайке и её повреждение, нужно паяемый вывод держать у корпуса детали массивным пинцетом, миниатюрными круглогубцами. или обычным чертежным рейсфедером, закрепив его на выводе детали.

Самодельные резиновые ножки для корпуса

Неплохие резиновые ножки для самодельных измерительных и других приборов можно сделать из резиновых пробок от лекарственных пузырьков, которые рассчитаны на протыкание этих пробок иглой шприца.

Посредине пробки нужно с помощью сверла или трубки с острыми стенками сделать аккуратное отверстие диаметром 3 мм. А затем через это отверстие вставить винт М3 с шайбой с узкой стороны пробки, и с его помощью прикрепить пробку широкой стороной к корпусу прибора.

Такие ножки не только предохраняют стол от царапин, но и служат хорошим изолятором, а так же присосками для фиксации прибора на столе.

Ручки для переменных резисторов

Ручки для переменных резисторов можно сделать из крышек от одеколона или других пузырьков и бутылочек. В крышку нужно до её середины глубины налить густого строительного клея «жидкие гвозди». Затем, надеть на вал резистора и подождать когда клей застынет.

При этом, пока клей застывает вал резистора должен быть обращен вниз (чтобы клей не вытек).

Как изготовить шкалу или переднюю панель прибора

Сделать красивую и точную шкалу или переднюю панель прибора можно при помощи персонального компьютера. В зависимости от того, что нужно изобразить пользуются текстовыми или графическим редактором. Рисунок делают в масштабе 1:1 и печатают лазерным принтером на прозрачной пленке.

Затем вырезают рисунок шкалы или передней панели и закрепляют на передней панели прибора, например, с помощью листа прозрачного оргстекла, повторяющего форму передней панели или шкалы прибора. А можно просто аккуратно наклеить на поверхность с помощью прозрачной скотч-ленты.

Как убрать аудио шорохи при вращении ручек регулировки

Шорохи, возникающие в динамике аудиоаппаратуры при вращении ручки переменного резистора — регулятора громкости можно устранить, обильно смазав ползунок и подковку переменного резистора техническим вазелином (ЦИАТИМ или аналогом). Если вместо технического вазелина использовать смазку типа WD-40 можно устранить шуршание не разбирая переменного резистора.

Каркасы для ВЧ-катушек

В качестве каркаса для ВЧ-катушек можно использовать отрезок толстого кабеля РК-75 или РК-50. Нужно удалить внешнюю изоляцию и оплетку.

Внутренняя изоляция будет служить цилиндрическим каркасом, а медная жила станет медным подстроечным сердечником. Регулировать индуктивность можно будет, вдвигая и выдвигая медную жилу.

Последовательное и параллельное соединение резисторов

Цепь из последовательно соединённых резисторов будет всегда иметь сопротивление большее, чем у любого резистора из этой цепи.

При последовательном соединении резисторов изменение сопротивления любого резистора из этой цепи влечёт за собой как изменение сопротивления всей цепи так и изменение силы тока в этой цепи.

Параллельное соединение резисторов ( формула)

Параллельное соединение резисторов необходимо для уменьшения общего сопротивления и, как вариант, для увеличения мощности нескольких резисторов по сравнению с одним.

Расчет параллельного сопротивления

Параллельное соединение трёх и более резисторов требует более сложной формулы для вычисления общего сопротивления:

Сопротивление параллельных резисторов

Как видно, вычислить сопротивление двух параллельных резисторов значительно удобнее.

Сопротивление параллельно соединённых резисторов будет всегда меньше, чем у любого из этих резисторов.

Параллельное соединение резисторов часто используют в случаях, когда необходимо сопротивление с большей мощностью. Для этого, как правило, используют резисторы с одинаковой мощностью и одинаковым сопротивлением. Общая мощность, в таком случае, вычисляется умножением мощности одного резистора на количество параллельно соединённых резисторов. Например: десять резисторов номиналом 1 КОм и мощностью 1 Вт каждый, соединённые параллельно будут иметь общее сопротивление 100 Ом и мощность 10 Вт. При последовательном соединении мощность резисторов также складывается. Т.е. в том же примере, но при последовательном соединении, общее сопротивление будет равно 10 КОм и мощность 10 Вт.

Можно ли соединить два резистора для получения нужного сопротивления?

Допустим мне нужен резистор на 0,5 ом. Такого в наличии нет, но есть резисторы на 1 ом. Если соединить два таких резистора параллельно, получу ли я необходимое сопротивление в 0,5 ом?

Да, резисторы можно соединять и последовательно и параллельно. В первом случае они будут складываться, а во втором, если они одного номинала, то нужно этот номинал разделить на их количество. Например если сопротивление 3 Ома, то три сопротивления соединенные последовательно дадут 9 Ом, а соединенные параллельно дадут только один Ом. Можно соединять и одновременно последовательно-параллельно, чтобы добиться нужного номинала.

Во всех случаях нельзя забывать о мощности рассеяния. Если нужно рассеять 5 ватт, то и резисторы должны иметь мощность соответствующую нужной. Если же для 5 ватт вы поставите малюсенький резистор, который может рассеять только пол ватта, то он обязательно сгорит. Даже если его номинал и будет соответствовать нужному.

При последовательном соединении резисторов, общее сопротивление цепи равно сумме сопротивлений резисторов, образующих эту цепь.

То есть Ro = R1 + R2 + R3 . и так далее

При параллельном соединении резисторов складываются их проводимости.

То есть Go = G1 + G2 + G3 . и так далее.

Полезно здесь напомнить, что проводимость, это величина обратная сопротивлению.

Где применяется такое соединение. Обычно, такое соединение практикуется там, где необходим такой номинал, которого нет в стандартном ряду номиналов или просто “нет в наличии”. Например, нам нужен номинал 4,9 килоома. Берем резистор 3,3 ком и 620 ом. Конечно, не следует забывать о допуске резистора, его точности и температурной стабильности. Но в тех случаях, когда требуется высокая точность, обычно работают специалисты, которые досконально знают такие вопросы.

Также, параллельно-последовательное соединения используют в тех случаях, когда расчетная мощность рассевания в цепи превышает возможности резистора. Например, мощность рассевания должна быть 3 ватта. Ближайший номинал по мощности — 5 ватт и по габаритам не умещается на плате. Но зато умещаются два резистора по 2 ватта каждый (суммарно = 4 ватта, то есть, с запасом!). Вот в этом случае можно соединить последовательно пару резисторов половинного нужного номинала, или параллельно = удвоенного от нужного номинала каждый.

Соединение резисторов

О том, как соединять конденсаторы и рассчитывать их общую ёмкость уже рассказывалось на страницах сайта. А как соединять резисторы и посчитать их общее сопротивление? Именно об этом и будет рассказано в этой статье.

Резисторы есть в любой электронной схеме, причём их номинальное сопротивление может отличаться не в 2 – 3 раза, а в десятки и сотни раз. Так в схеме можно найти резистор на 1 Ом, и тут же неподалёку на 1000 Ом (1 кОм)!

Поэтому при сборке схемы либо ремонте электронного прибора может потребоваться резистор с определённым номинальным сопротивлением, а под рукой такого нет. В результате быстро найти подходящий резистор с нужным номиналом не всегда удаётся. Это обстоятельство тормозит процесс сборки схемы или ремонта. Выходом из такой ситуации может быть применение составного резистора.

Для того чтобы собрать составной резистор нужно соединить несколько резисторов параллельно или последовательно и тем самым получить нужное нам номинальное сопротивление. На практике это пригождается постоянно. Знания о правильном соединении резисторов и расчёте их общего сопротивления выручают и ремонтников, восстанавливающих неисправную электронику, и радиолюбителей, занятых сборкой своего электронного устройства.

Последовательное соединение резисторов.

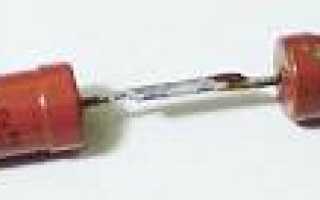

В жизни последовательное соединение резисторов имеет вид:

Последовательно соединённые резисторы серии МЛТ

Принципиальная схема последовательного соединения выглядит так:

На схеме видно, что мы заменяем один резистор на несколько, общее сопротивление которых равно тому, который нам необходим.

Подсчитать общее сопротивление при последовательном соединении очень просто. Нужно сложить все номинальные сопротивления резисторов входящих в эту цепь. Взгляните на формулу.

Общее номинальное сопротивление составного резистора обозначено как R_общ.

Номинальные сопротивления резисторов включённых в цепь обозначаются как R₁, R₂, R₃,…R_N.

Применяя последовательное соединение, стоит помнить одно простое правило:

Из всех резисторов, соединённых последовательно главную роль играет тот, у которого самое большое сопротивление. Именно он в значительной степени влияет на общее сопротивление.

Так, например, если мы соединяем три резистора, номинал которых равен 1, 10 и 100 Ом, то в результате мы получим составной на 111 Ом. Если убрать резистор на 100 Ом, то общее сопротивление цепочки резко уменьшиться до 11 Ом! А если убрать, к примеру, резистор на 10 Ом, то сопротивление будет уже 101 Ом. Как видим, резисторы с малыми сопротивлениями в последовательной цепи практически не влияют на общее сопротивление.

Параллельное соединение резисторов.

Можно соединять резисторы и параллельно:

Два резистора МЛТ-2, соединённых параллельно

Принципиальная схема параллельного соединения выглядит следующим образом:

Для того чтобы подсчитать общее сопротивление нескольких параллельно соединённых резисторов понадобиться знание формулы. Выглядит она вот так:

Эту формулу можно существенно упростить, если применять только два резистора. В таком случае формула примет вид:

Есть несколько простых правил, позволяющих без предварительного расчёта узнать, каково должно быть сопротивление двух резисторов, чтобы при их параллельном соединении получить то, которое требуется.

Если параллельно соединены два резистора с одинаковым сопротивлением, то общее сопротивление этих резисторов будет ровно в два раза меньше, чем сопротивление каждого из резисторов, входящих в эту цепочку.

Это правило исходит из простой формулы для расчёта общего сопротивления параллельной цепи, состоящей из резисторов одного номинала. Она очень проста. Нужно разделить номинальное сопротивление одного из резисторов на общее их количество:

Здесь R₁ – номинальное сопротивление резистора. N – количество резисторов с одинаковым номинальным сопротивлением.

Ознакомившись с приведёнными формулами, вы скажите, что все они справедливы для расчёта ёмкости параллельно и последовательно соединённых конденсаторов. Да, только в отношении конденсаторов всё действует с точностью до “наоборот”. Узнать подробнее о соединении конденсаторов можно здесь.

Проверим справедливость показанных здесь формул на простом эксперименте.

Возьмём два резистора МЛТ-2 на 3 и 47 Ом и соединим их последовательно. Затем измерим общее сопротивление получившейся цепи цифровым мультиметром. Как видим оно равно сумме сопротивлений резисторов, входящих в эту цепочку.

Замер общего сопротивления при последовательном соединении

Теперь соединим наши резисторы параллельно и замерим их общее сопротивление.

Измерение сопротивления при параллельном соединении

Как видим, результирующее сопротивление (2,9 Ом) меньше самого меньшего (3 Ом), входящего в цепочку. Отсюда вытекает ещё одно известное правило, которое можно применять на практике:

При параллельном соединении резисторов общее сопротивление цепи будет меньше наименьшего сопротивления, входящего в эту цепь.

Что ещё нужно учитывать при соединении резисторов?

Во-первых, обязательно учитывается их номинальная мощность. Например, нам нужно подобрать замену резистору на 100 Ом и мощностью 1 Вт. Возьмём два резистора по 50 Ом каждый и соединим их последовательно. На какую мощность рассеяния должны быть рассчитаны эти два резистора?

Поскольку через последовательно соединённые резисторы течёт один и тот же постоянный ток (допустим 0,1 А), а сопротивление каждого из них равно 50 Ом, тогда мощность рассеивания каждого из них должна быть не менее 0,5 Вт. В результате на каждом из них выделится по 0,5 Вт мощности. В сумме это и будет тот самый 1 Вт.

Данный пример достаточно грубоват. Поэтому, если есть сомнения, стоит брать резисторы с запасом по мощности.

Подробнее о мощности рассеивания резистора читайте тут.

Во-вторых, при соединении стоит использовать однотипные резисторы, например, серии МЛТ. Конечно, нет ничего плохого в том, чтобы брать разные. Это лишь рекомендация.
