Ремонт ключа трещотки своими руками

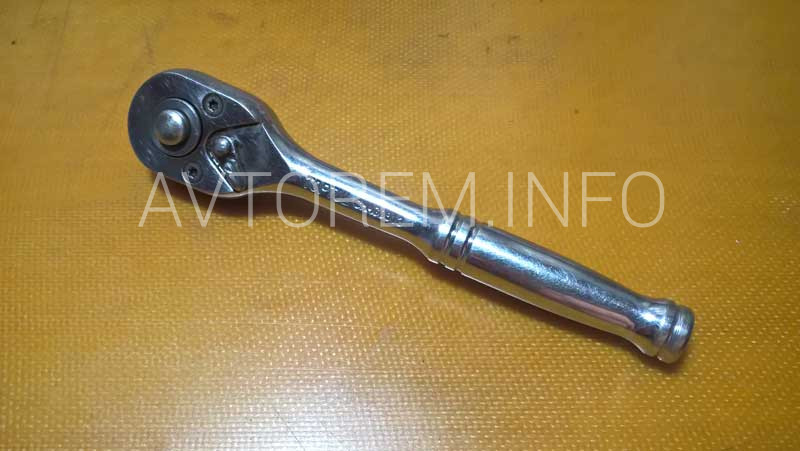

Я думаю, что у каждого автолюбителя, автомастера, электрика, сантехника есть свой любимый инструмент, который сделан именно под его руку и безотказно служит уже не один год. Когда такой инструмент (ключ, отвёртка, пассатижи, молоток и т.д.) ломается, приходит в негодность, то настроение от такого события резко ухудшается. Тут тебе и потеря верного соратника, и дополнительные финансовые траты… Знакомо? Так, например, было и со мной. В один прекрасный день, любимый ключ трещотка фирмы TOPTUL сломался. По началу, правда, думал, что ничего серьёзного. Так как ключ не первый день в работе и пару раз похожая проблема (во время закручивания начинал проскакивать, работать в холостую) с ним уже случалась. И решалась эта проблема — разборкой, чистой и мойкой внутреннего содержимого ключа, сборкой с последующей смазкой механизма. И всё. После такой нехитрой процедуры ключ начинал работать, как новый.

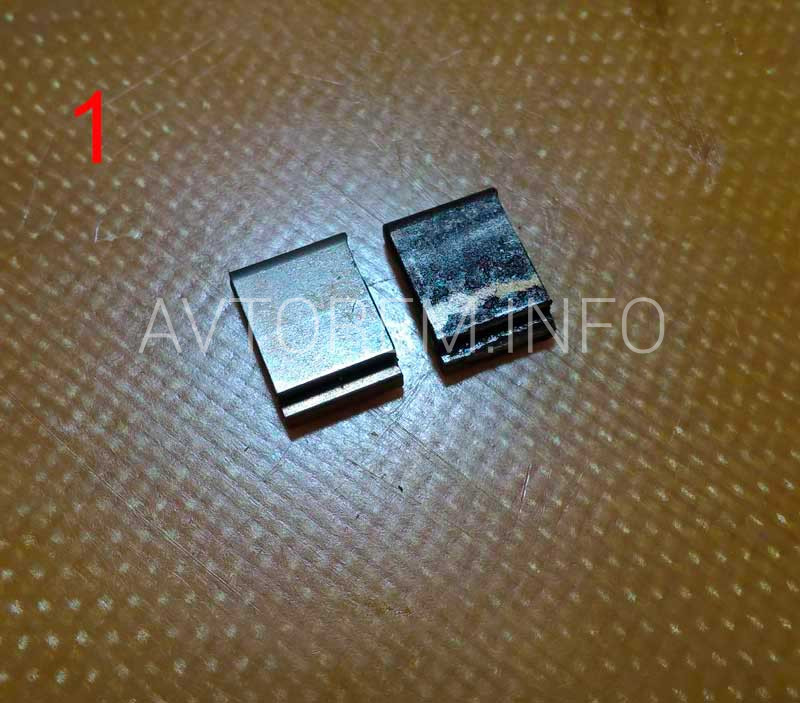

Но на этот раз мойка и чистка результата не дала. Проскальзывать трещотка продолжала. При внимательном осмотре деталей механизма были обнаружены следы износа на зубчатом ролике и, особенно, фиксирующих собачках. На фотографии номер 1 может и не чётко, но всё-таки видны затёртые зубцы собачек.

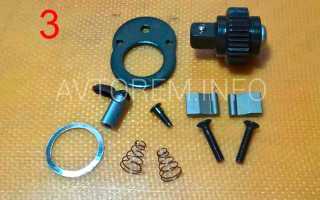

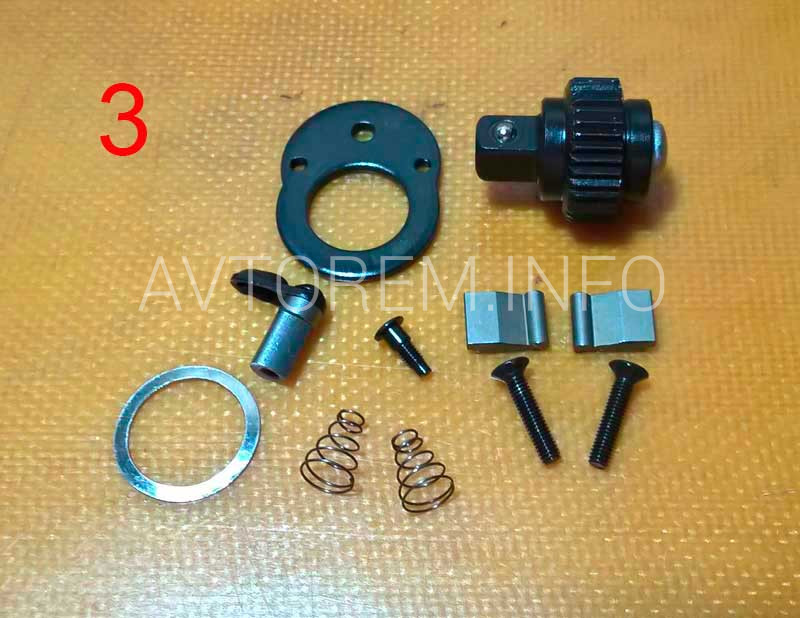

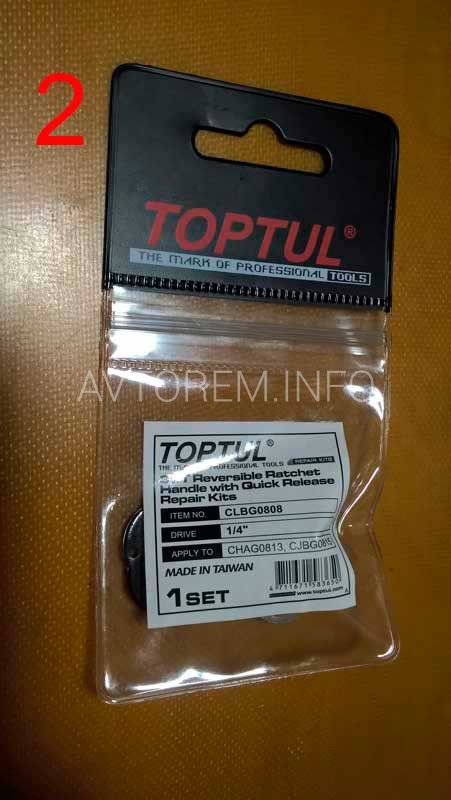

Расстроился, конечно же. Решил — отработал ключик. Придётся списывать любимца и покупать ему замену. Поехал на рынок. И, к моему удивлению, продавец, прослушав грустную историю о том, как я потерял верного помощника, предложил мне не новый ключ, а комплект для ремонта старого ключа трещотки. О как! На фотографиях 2 и 3 можете увидеть фирменный пакет с ремкомплектом и набор деталей, которые в него входят. Данный ремкомплект подходит ключам трещоткам фирмы TOPTUL под номерами CHAG0813 и CJBG0815 (квадрат под головку на этих ключах — 1/4).

После покупки ремкомплекта осталось его только установить. Сложного в этом занятии ничего нет. Но, я всё же, решил сделать небольшой фотоотчёт по ремонту ключа трещотки. Надеюсь, он Вам будет интересен. И в случае, если с Вашей трещоткой произойдёт подобная история, Вы сможете легко и быстро отремонтировать ключ своими руками.

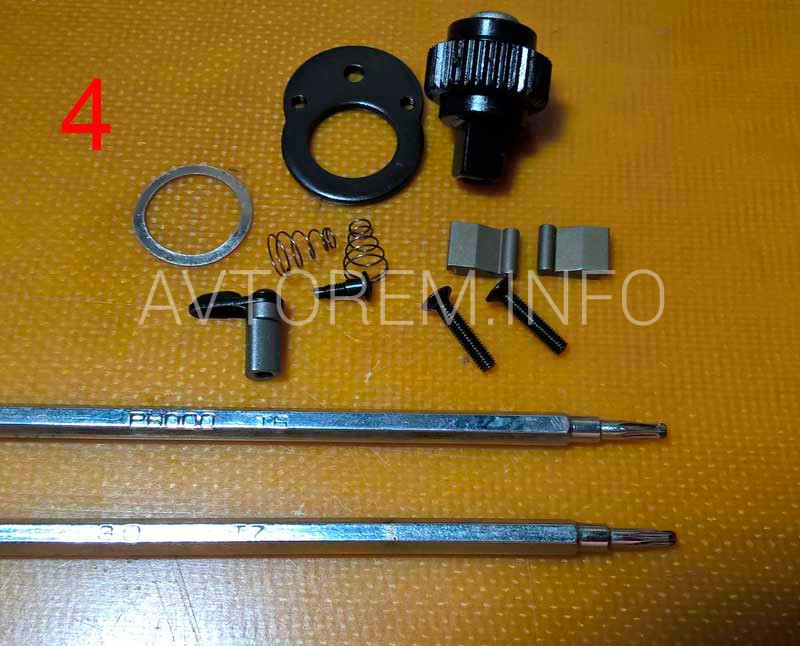

Для работы Вам понадобятся: отвёртки или головки под шлиц Torx Т7 и Т8 (фото 4). И пинцет (просто пальцами с мелкими пружинками будет сложно справляться, это я лично проверил �� ).

Откручиваем крепёжный винт флажка-переключателя (фото 5).

Переворачиваем ключ и откручиваем два крепёжных винта обратной крышки ключа (фото 6).

Снимаем крышку. Видим содержимое (фото 7).

Вынимаем внутренности ключа, запоминая расположение деталей механизма (фото 8).

Чистим и/или моем корпус ключа (фото 9).

И начинаем собирать. Устанавливаем флажок-переключатель и собачки (фото 10).

Переключая флажок, по очереди, заправляем под собачки пружинки и вставляем зубчатый ролик (фото 11). Сверху ставим поджимное колечко (фото 12).

Наносим на механизм немного смазки (фото 13). Закрываем крышку и стягиваем винты.

Ещё дополню. В интернет-магазинах по продажам инструмента этот комплект для ремонта ключей трещоток фирмы TOPTUL (CHAG0813 и CJBG0815) можно найти по коду — CLBG0808.
