Как снять грили с колонок technics

Разобрал винтажные колонки Technics SB-F2MK2

Друзья, меня в этой изоляции понесло и я начал разбирать все подряд. Ну почти. И вот, новой целью стали мои любимые полочники, которые стоят у меня на столе уже около года. Если вы еще не посмотрели сегодняшнее видео про них, то сходите сначала по этой ссылке, там я подробно рассказываю о них, и о своих впечатлениях спустя год использования.

Мне всегда было интересно, что там внутри, я хотел посмотреть на то, как устроены эти сотовые драйверы Honeycomb Disc, как выглядит твитер и кроссовер.

Разбирать их легко – эти литые алюминиевые корпуса состоят из двух частей и скреплены всего одним винтом. Внутри все организовано довольно просто:

Оба драйвера имеют внушительные по размеру корпуса, крепятся они винтами. Твитер на двух, а НЧ/СЧ драйвер – на четырех винтах с проставками.

Кроссовер и блок с клеммами для подключения акустических кабелей являются общим блоком.

Забавная деталь – контрастная красно-оранжевая прокладка, которую видно даже в собранном виде.

Внутреннее убранство пустого корпуса. Меня удивила распорка из ДСП – зачем она в прочном литом корпусе? Может быть выполняет роль какого-то поглотителя резонансов?

Твитер оказался очень тяжелым, с массивной магнитной системой. По ощущениям весит не меньше килограмма.

У низкочастотного динамика гриль оказался намертво приклеенным, поэтому добраться до внешней стороны диффузора не удалось.

Может ли гриль колонок вносить искажения?

Недавно смотрел видео, где рассказывали об акустике Sonus Faber и там рассказывали, что их струны (грили) сделаны так, чтобы улучшить качество выходного материала из колонок). И вот посидел и подумал, а может ли такое быть в реальности?

Имею акустику DALI Opticon, где присутствует ленточный твитер и думаю, а веди грили выполнены действительно из плотной ткани, а почему и нет?

Хотелось бы услышать Ваше мнение (не на примере DALI Opticon), а возможно на примере вашей системы. Может был действительно опыт, когда человек слышал разницу?

Ответы

Ну вы и крут ! » . Свои Dali, я предпочитаю слушать с закрытыми грилями на ярких записях, а когда апись белее «темная», то грили снимаю с АС. «

Выглядит как развод. Для примера, длина волны самого низкого звука в слышимом диапазоне для человека частотой 20 Гц составляет 16,5 метров, а длина волны самого высокого звука 20000 Гц составляет 1,7 сантиметра.

Jbl l 880 — грили вносят приглушенное звучание вч , всегда снимаю их при прослушивании на выходных / на постоянной основе снять нет возможности из — за кошек��

У меня тоже оптикон, до этого были оберон, всегда сняты грили, без грилей чисто и сочно играет.

Гриль сильно влияет. С грилями и без — хорошо видна разница на замерах акустики.

У себя как раз измерял, и все что дает гриль, это падение на 1дб выше 15кгц, то есть на слух и не заметишь.

Аудио-форум Алекса

Клуб любителей винтажной аппаратуры и качественного звука.

Technics

• Перейти на страницу:

Technics

Panasonic web site (December 2003):

1918 Matsushita Electric Devices Manufacturing Works established Improved attachment plug

1920 Double Cluster Socket

1923 Bullet-shaped battery-powered bicycle light

1927 Super electric iron

1931 3-tube radio

1932 Export Trading Dept. established. True Mission of the company announced

1933 Divisional System established

1934 1/2-horsepower, 3-phase induction motor

1935 Matsushita Electric Trading Co. established. Incorporated as Matsushita Electric Industrial Co., Ltd

1936 First business mission to the West

1938 Import Dept. established

1939 World War II breaks out First overseas factory opens (Matsushita Battery’s Shanghai factory)

1940 Matsushita Hospital established

1941 Pacific War breaks out

1945 World War II ends, United Nations established Overseas activities start from scratch

1946 PHP Institute established

1951 President Konosuke Matsushita makes first visit to the U.S. Agitator-type washing machine

1952 Technical and capital cooperation agreement with Philips Monochrome TV

1953 Electric refrigerator

1954 Alliance with Victor Company of Japan. 5-tube personal radio. 4 -tube 1 -band portable radio

1956 Five-Year Plan announced. Automatic rice cooker

1958 Tape recorder. Home air-conditioner

1959 First postwar overseas sales company established (Matsushita Electric Corporation of America) Japan-Netherlands Society of the Kansai established

1960 Color TV Begin support for Japanese Traditional Arts and Crafts

1961 Vietnam War breaks out The first postwar overseas manufacturing company established (National Thai Co.) Masaharu Matsushita becomes President

1962 First sales company in Europe established (National Panasonic G.m.b.H.) Facsimile for office use (SD/LD series)

1965 Reorganization of Sales and Distribution. Five-Day Work Week begun

1966 Home Microwave Oven

1967 Radio cassette recorder

1968 Zinc oxide varistor ZNR Matsushita Electric House of History opens Ryozen Museum of History (The Meiji Restoration Research Center) established

1969 Fully-automated component insertion machine «Panasert»

1970 Direct-drive turntable EXPO ’70 Time Capsule buried

1971 Nixon Dollar Shock Matsushita Electric shares traded on NYSE. Asuka Preservation Foundation established

1972 Matsushita Electric Singapore established (export site)

1973 First Oil Crisis. Konosuke Matsushita becomes Executive Adviser.Matsushita Audio-Visual Education Foundation established

1974 Motorola TV Division acquired, Quasar Company established

1975 Matsushita Professorship established at Massachusetts Institute of Technology

1976 First R&D company in the U.S. established (Microelectronics Technology Corporation)

1977 Toshihiko Yamashita becomes President VHS video tape recorder with up to 4 — hour recording capability. Thin radio

1979 Paper-thin battery

1980 Iran-Iraq War breaks out. Matsushita Institute of Government and Management opens Factory for the disabled established (Kibi Matsushita, Okayama)

1981 Endowment for chair in leadership at Harvard Business School. Factory for the disabled established (Katano Matsushita, Osaka)

1983 The Science and Technology Foundation of Japan established

1984 Official sponsor of the Olympic Games

1985 Panasonic Finance Inc.(U.S.A.) established. VHS camcorder Matsushita Professorship established at Stanford Business School

1986 Chernobyl Atomic Power Generation Plant accident Akio Tanii becomes President

1987 Beijing Matsushita form joint-venture (first company in China after World War II)

1989 Tianammon incident Konosuke Matsushita passes away

1990 Unification of Germany Matsushita acquires MCA. Notebook personal computer. Matsushita Professorship established at Keio Business School

1993 EC market integration. Yoichi Morishita becomes President Bulb-type fluorescent lights «Palook Ball»

1994 Lithium ion rechargeable battery Panasonic Fund for the Disabled established

1996 DVD player. Plasma display Matsushita Lecture. Series at Fudan University (Shanghai) begins

1997 Hong Kong returned to China. Asia Currency Crisis leads to global depreciation of stock market Internal division company system adopted DVD car navigation system

1999 221 facilities worldwide attain ISO14001 certification

2000 Kunio Nakamura becomes President

2002 Environment Supporters Matching Fund established [/b]

#3 Непрочитанное сообщение Phlanger » 02 мар 2011 08:34

Классика жанра. Кассетную балалайку фотографировать самому было лениво.

sr desinger генералиссимус Сообщения: 9445 Зарегистрирован: Ноябрь 22, 2010, 10:13 am Всего на руках: Заблокировано Репутация: 4 Имя: Mоя аппаратура: I__Technics — Стойка №1 I___Technics — Стойка №2 I____Technics — Стойка №3 I_____Technics — Стойка №4 Откуда: г. Санкт-Петербург Благодарил (а): 74 раза Поблагодарили: 184 раза Пол:

ratter Спасибо за создание отдельной тематической ветки. По мере сил, постараюсь участвовать.

(Такого в наличии правда нету.) —————————— Brand History Technics is a brand name of the Japanese company Matsushita Electric Industrial Co., Ltd., a company that produces a variety of electronic products.

Technics is a term for the useful arts in general, distinct from that of the performing and fine arts. The name is often mispronounced as «tek-nicks». However, according to the manufacturer, the correct pronunciation is like the word techniques.

Under the brand name Technics, the company produced a variety of hi-fi products, such as turntables, amplifiers, receivers, tape decks, CD players and speakers for sale in various countries. It was originally conceived for a line of high-end audio equipment to go against such companies as Nakamichi, but most of its home products have been rebranded as Panasonic starting in 2002 (except in Japan, where the brand is still popular). DJ equipment, electronic pianos and Micro Hi-Fi Systems are some of the Technics products currently being sold in the USA and Europe.

The name Technics was introduced as a brand name for premium loudspeakers marketed domestically by Matsushita in 1965. The name came to widespread fame with the international sales of direct-drive turntables. In 1969, they introduced the SP-10, the first direct-drive model for the professional market, and in 1971 the SL-1100 for the consumer market.

The SL-1100 was used by the influential DJ Kool Herc for the first sound system he set up after emigrating from Jamaica to New York. This latter model was the predecessor to the SL-1200 which, as the upgraded SL-1200 MK2, became a widely used turntable by DJs. The SL-1200 MK2 was a robust machine and incorporated a pitch control (or vari-speed), and kept the speed constant and the speed variability low, thus making it a popular tool with DJs.

The 1200 continues to evolve with the M3D series, followed by the MK5 series in 2003.

Originally created by Panasonic to show off their high-end offerings, by the early 1980s Technics ended up offering an entire range of equipment from entry-level to high-end.

Matsushita retired the Technics name almost completely in the early 2000s. Currently, it’s used on the 1200 series turntables, and digital pianos, thus limiting their dealerships to music/pro audio stores. The 1210 model is often considered as the ‘Industry Standard’ turntable equipment of the DJ industry. Its supreme torque and robust build make it a frequent choice for club venues as standard, eliminating the need for DJ’s to transport their own equipment.

1960s SX-601 Electronic Organ (1963) — an origin of Technics SX keyboard series, the result of cooperative works of National Electronic Organ Company (Panasonic group) and Ace Tone (precursor of Roland Corporation). After 1970s, this product line was branded «Technitone» as a brother brand of Technics, and newer electronic musical instruments were branded Technics. EAB-1204 loudspeakers (1965) — a premium loudspeakers, later renamed to SB-1204. It was also nicknamed «Technics 1», and referred as the origin of Technics brand.

Late 1960s — early 1970s SP-10 Direct Drive Turntables (1969) — first direct-drive model for the professional market SL-1100 Direct Drive Turntables (1971) — for the consumar market RS-277US Autoreverse Cassette Deck (1972) RS-279US Three-heads recording Cassette Deck (1973)

Mid 1970s SA-8500X The biggest quadraphonic receiver technics ever built with integrated CD4 demodulation RS-858US quadraphonic 8-track player/recorder SH-3433 4-channel quadraphonic audioscope

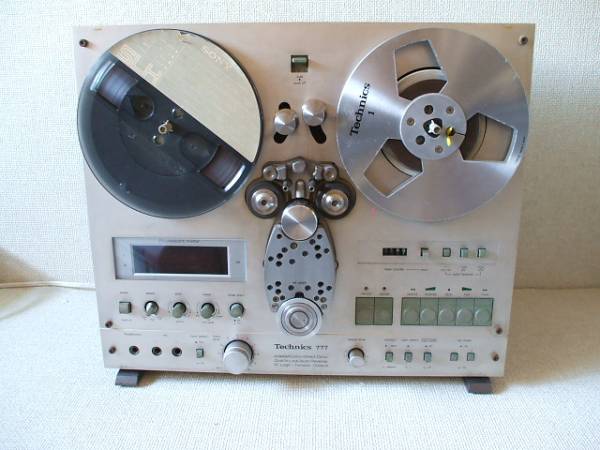

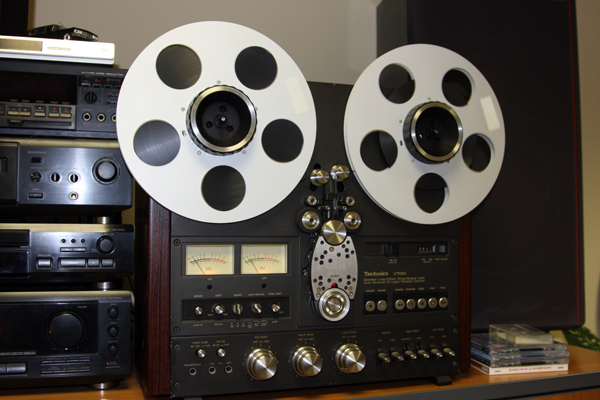

Late 1970s RS-1500/1700 series of open-reel tape decks; SA-100/400/600/800/1000 receivers SL-1600,SL-1700,SL-1800 Direct Drive Turntables SL-1300MK2, SL-1400MK2, SL-1500MK2, SL-150MK2(No Tonearm) Quartz Synthesizer Direct Drive Turntables Professional Series new class A Amplifier series launched featuring SE-A1 / SE-A3 High Output Power Amplifiers 9000 Pro Series; A series of stackable units of which the SE-9060, SU-9070, SH-9010, SH-9020, ST 9030 where the more compact. SE-9600, SU-9700, etc. SY-1010 Analog Synthesizer (1977)

Early 1980s SU-V3,V4 V5, V6, V7, V8, V9 Stereo Integrated Amplifiers SE-A3MK2 SE-A5 SE-A5MK2 SE-A7 Power Amplifiers and SU-A4MK2 SU-A6 SU-A6MK2 and SU-A8 preamplifiers SV-P100 digital audio recorder (using VHS tapes). Also available as the SV-100, a stand-alone PCM adaptor requiring a separate VCR; cassette decks with dbx noise reduction direct-drive linear tracking turntables SL-10, SL-15, SL-7, SL-6, SL-5, and SL-V5 (vertical)

Mid 1980s Technitone E series (1983) — one of the earliest PCM sampling organ in Japan. SX-PV10 PCM Digital Piano (1984) — one of the earliest PCM sampling piano in Japan. SY-DP50 PCM Digital Drum Percussion (1985)

1990s hi-quality power amps, Mainstream receivers, Dolby Pro Logic receivers SX-KN series electronic keyboards, including the arranger keyboards KN3000, KN5000, KN6000 and KN7000, competing with the same market as the Yamaha Tyros SX-WSA1 Digital Synthesizer (1995) — utilizing Acoustic Modeling synthesis (PCM sample + physical modeling resonator) ——————————

Как снять грили с колонок

Назначение грили для акустики довольно очевидно — они защищают деликатные части динамика от травм, вызванных внешними воздействиями, такими как пальцы детей, собачьи хвосты и летающие чашки.

Некоторые грили акустики являются неотъемлемой частью дизайна и не являются съемными – например, у статов Quad ESL 57 приходит на ум в качестве классического примера. Но для подавляющего большинства громкоговорителей крышки и решетки акустики являются съемными, что означает, что производитель предполагал, что иногда грили на колонках будут сняты, но в какое время?

Прежде чем мы сможем решить, будет ли громкоговоритель звучать лучше, хуже или также с удаленными решетками (грилями), нам нужно посмотреть, какие материалы и методы изготовления сделают крышку гриля более или менее слышимой.

Стойка для акустики Стойка для акустики Empire RV24 ВСВ + Квадрал АС

Во-первых, надо изучить какой материал, используется в крышке гриля. Во многих случаях для гриля используется какая-то ткань, натянутая поперек рамы. И хотя вы можете подозревать, что ткань будет влиять на частотную характеристику громкоговорителя, обычно сама ткань оказывает незначительное влияние, и если она действительно оказывает влияние, она настолько широкополосна, что не заметна, за исключением необходимости слегка увеличивать громкость, чтобы соответствовать уровню со снятыми крышками гриля. Но даже это редко.

Итак, если ткань заметно не влияет на звук, какая часть гриля влияет? Рама. Каркас крышки решетки закрывающие динамик обычно изготавливается из пластика, металла или дерева. У каждого материала есть свои звуковые проблемы. Металлические и пластиковые рамы имеют резонансные частоты в зависимости от их формы и материалов, в то время как деревянные рамы часто создают проблемы с дифракцией из-за их формы. В некоторых случаях акустика может страдать как от дифракционных, так и от резонансных проблем.

Что такое дифракция в этом контексте? Это отражение звуковых волн от любой отражающей поверхности, которую они ударяют в первую очередь, которые в этом случае были бы сторонами деревянной рамки решетки акустики (а также передней части самого корпуса колонок, но это другая проблема).

Я регулярно вижу деревянные грили для акустики большой толщины. И каков звуковой эффект этой дифракции края? Я заметил, что звук не так точен; особенно там, где заканчивается звук одного инструмента, а следующий должен начинаться, промежутки между двумя инструментами не так четко выражены или четко определены.

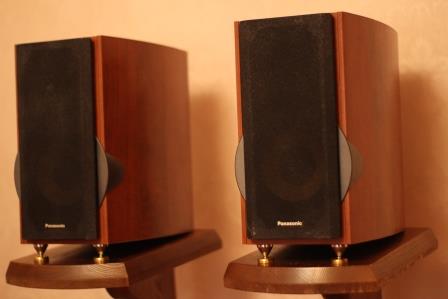

Panasonic SB PF 310 + грили

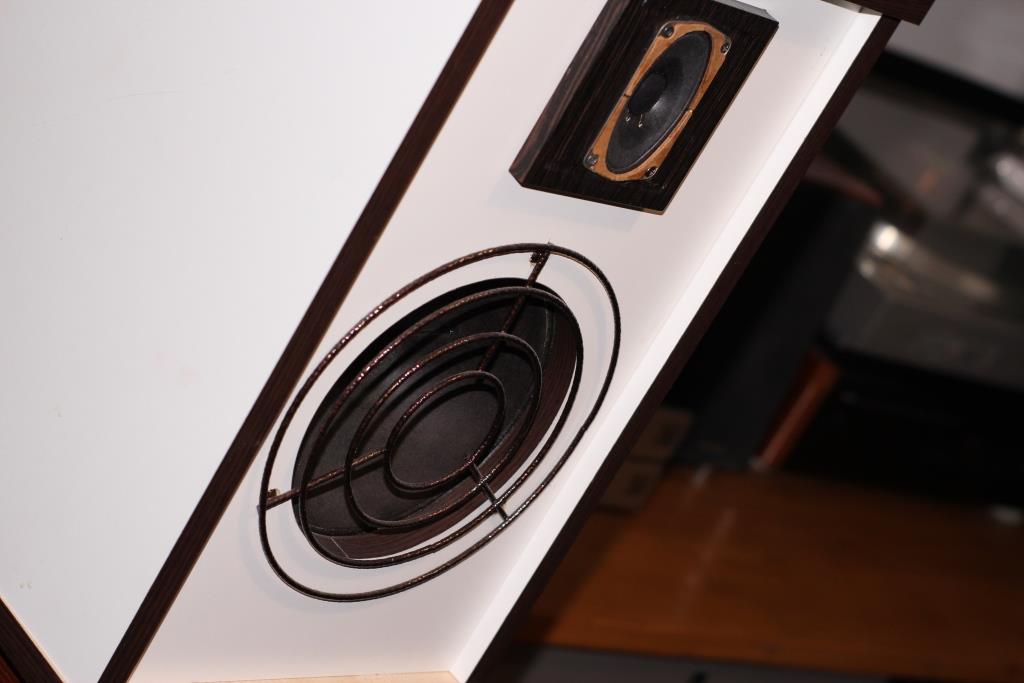

Металлические решетки динамиков почти всегда будут иметь определенную резонансную частоту, которая может возбудить их до точки слышимости. Металлические грили для акустики хороши, но чтобы избежать проблем с резонансом, лучше приклеить войлочную полоску для демпфирования в сами каркасы. Даже на расстоянии 2м от АС я слышал, что колонки по-прежнему имели слышимый эффект, что немного снижало их качество звучания.

Итак, в течение долгих лет, когда я владел-тестировал-слушал разные колонки, я всегда слушал их без решеток, грилей и подобного. Я никогда не надевал грили на акустику после окончания прослушивания.

акустика в ОЯ на Тесла динамиках

Однажды, у меня появились дети. Они оба громкоговорителя, тогда это были АС на 4гд35 поломали, их маленькие когти оставили проколы в более чем половине диффузоров динамиков этой акустики. После этого мероприятия я всегда надевал крышки, грили и решетки на акустику, когда я их не слушал.

Да, у грилей на акустику есть цель, но эта цель довольно хорошая, пока вы НЕ слушаете свою систему…

Содержание / Contents

↑ Постановка задачи

↑ Рейка + стусло = рамка!

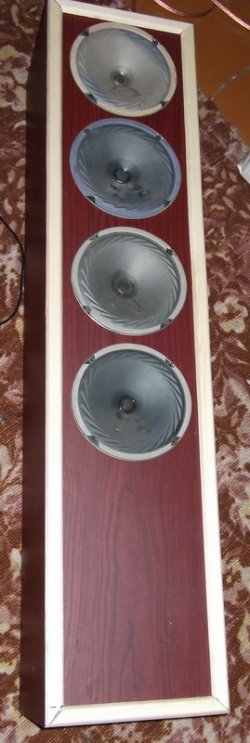

Замерив все размеры АС, разметил рейки и долго думал, как ровно отпилить под углом 45 градусов. В итоге пришлось бежать в магазин инструментов и покупать стусло с ножовкой.

Распилив все рейки под размер, приложил их на АС и проверил соответствие их размеров. Как ни странно все сошлось миллиметр в миллиметр.

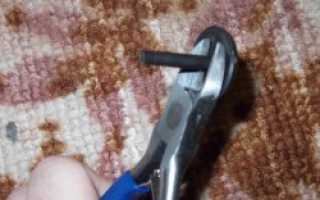

↑ Зачем нам пистоны от ВАЗа?

Рамки сделаны, но возникла проблема: как сделать их съемными, на случай если надо будет снять динамики. Решение пришло само. Возвращаясь домой, я заехал в магазин запчастей прикупить маслица для своего железного коня и обратил внимание на пистоны для крепления обшивки. Подобрал вот такие не хитрые пистоны для ваз 2108 и тут же купил с запасом для экспериментов.

Подбираем сверло такого же размера, как пистон и сверлим в лицевой поверхности АС углубления равные длине пистона, вставляем их.

Попробовал вставить рамку на ее законное место, получив в ответ фигу они просто не залезли в отверстия. Проблему решил путем рассверливания отверстия пистона, сверло подбирал такое, что бы ответная часть пистона входила с небольшим усилием и достаточно просто доставалась. Рамку покрасил черной краской из аэрозольного баллончика. Лучше использовать черную матовую краску.

↑ О канве и распорках

↑ Итого

Любая газовая колонка с проточным водонагревателем имеет стандартный принцип работы, и это никак не зависит от конкретной модели или производителя. Весь смысл данного устройства основан на едином функционале, различия могут заключаться лишь в каких-то внешних показателях, конструкционных свойствах и наборе опций второстепенного характера (автоподжига горелки, погрешности поддержания температуры воды, наличия цифрового дисплея для индикации водной температуры и т. д.).

Исходя из этого, можно сделать вывод, что любая колонка работает по штатному принципу, а значит, и починка сломавшейся колонки (или ее чистка) осуществляется зачастую по единой методике. Но как это можно сделать? Как в домашних условиях почистить газовую колонку? Как своими руками отремонтировать такую установку? Возможно ли это вообще?

Устройство газовой колонки

Вся суть газовой колонки строится на главных трех составляющих: теплообменнике, основной горелке и запальной горелке. Принцип работы всей установки заключается в следующей системе функционирования последовательных механизмов:

• теплообменник, представленный в виде медной трубы с ребрами, обеспечивает проходимость воды;
• горящий газ, обеспечивающий нагрев теплообменника, способствует, соответственно, и нагреванию протекающей через теплообменник воды;
• встроенная система регулирования газового узла обусловливает безопасную эксплуатацию всей установки;
• защитная автоматика в случае прекращения воды и отсутствия давления блокирует подачу газа.

Если говорить об автоматических колонках, то именно таким образом построена работа фактически каждой из них. Но чтобы попытаться отремонтировать колонку в случае возникновения каких-либо неполадок, нужно для начала узнать конкретный характер образовавшейся неисправности.

Виды неисправностей

Поскольку большинство пользователей газовых колонок применяют в жилых домах и квартирах проточные нагреватели с открытыми камерами сгорания, то речь пойдет именно о таковых. Автоматизированные турбированные колонки с сетевым электропитанием и розжигом через гидрогенератор слишком сложны для корректирования, поэтому вмешиваться в технику подобного рода конструкции человеку, не имеющему в такой работе ни малейшего опыта, категорически не рекомендуется.

На сегодняшний день наиболее частыми проблемами, с которыми приходится столкнуться обладателям газовых колонок, являются следующие:

• характерный газовый запах в квартире, исходящий из газовой установки;
• неполадки с пуском и розжигом основной горелки;
• самопроизвольное отключение нагревателя непосредственно во время работы;
• всевозможные подтекания и протечки.

Разбор

Даже если ваша колонка исправна и не проявила пока ни одну из вышеперечисленных неполадок, вам следует заботиться о ее состоянии. Газовые колонки требуют, как и любое часто эксплуатируемое устройство, ухода и бережного отношения. А это значит, что периодически их необходимо чистить и промывать от собравшейся пыли, грязи, жира. И первое, что вам потребуется в этом случае сделать, – это разобрать газовую колонку. Для этого потребуется выполнить ряд последовательных действий.

Любое действие, связанное с ремонтом или чисткой колонки, требует обязательного отключения воды и перекрытия крана подачи газа.

Снятие кожуха является не только одной из первых задач, которую следует выполнить перед тем, как почистить газовую колонку в домашних условиях. Это также первый шаг к тому, чтобы оценить степень возникшей неисправности и перейти к посильным ремонтным работам. И каждый последующий шаг в ремонте газовой колонки – это определенный перечень последовательных действий, ход которых будет зависеть конкретно от вида неисправности.

Если в запальнике гаснет газ

Газ в запальнике вне зависимости от положения ручек и кранов должен гореть постоянно. Система автозащиты любой газовой колонки строится на работе трех составляющих: термопары, электромагнитного клапана и термопредохранителя. Если газовая колонка погасла во время работы, это означает одно из двух: либо сработали элементы защиты, либо эти элементы неисправны.

Чтобы понять, что эти самые элементы пришли в негодность, необходимо пронаблюдать за поведением газа в запальнике после прекращения удержания ручки для регулировки газа: если он гаснет, значит, элементы защиты дали сбой. Следует проверить каждый из них.

1. Термопара. Представляет собой два сваренных воедино проводника из хромеля и алюмеля и работает на эффекте Зеебека. При нагреве ЭДС термопара вырабатывает около 30 мВ, тем самым питая электромагнитный клапан. Поскольку термопара может выйти из строя лишь в случае многолетней эксплуатации, то ее редко берут в учет при анализе неисправностей. Ее всегда можно заменить на новую: ее продажа осуществляется комплектом с проводами и клеммами.
2. Электромагнитный клапан. Это своеобразная катушка из медного провода, вмещающая в себя цилиндр из металла (соленоид), который, в свою очередь, механически связан с клапаном блокировки подачи газа непосредственно в горелку. При нормальной работе термопара нагревается и вырабатывает электроток, идущий через катушку и создающий магнитное поле. Магнитное поле, в свою очередь, втягивает соленоид в катушку, что обеспечивает механическое смещение клапана и, как следствие, провоцирует поступление газа в горелку. Если же работа по каким-то причинам нарушается, фитиль не горит, а термопара остывает, не вырабатывая ток, соленоид будет возвращаться в исходное положение и подача газа в горелку прекратится. Это простая схема обеспечения безопасного использования газовой колонки. Проверить клапан на исправность можно при помощи обычной пальчиковой батарейки (обязательно новой). Для этого ее минусовая клемма присоединяется к корпусу колонки, а плюсовая – к предварительно снятой клемме термопредохранителя. После этого нужно поджечь фитиль и сразу убрать руку от регулятора газа: если фитиль продолжает гореть, дело не в клапане.
3. Термопредохранитель. Представлен в виде биометаллической пластины, прогибающейся при повышении температуры до 90 градусов настолько, что это приводит к разрыву цепи питания соленоида через шток. Подключен он к системе механически – клеммами. Поскольку его конструкция и условия эксплуатации достаточно сложны, он имеет свойство иногда выходить из строя. Проверку термопредохранителя нужно осуществлять, когда колонка постоянно гаснет, даже в условиях достаточного притока воздуха и хорошей тяги в газоотводной вентиляции. Для этого необходимо снять и закоротить между собой его клеммы. Сделать это можно при помощи любого металлического предмета, оптимальный вариант – это обычная скрепка. Если газовая колонка после этого начнет нормально работать, значит, причина неполадки найдена – вам необходимо приобрести новый термопредохранитель.

Если колонка во время работы гаснет

Еще одной причиной для того, чтобы разобрать газовую колонку и снять со стены ее внешний корпус, является неисправность водяного узла. Именно это зачастую является предпосылкой к тому, что газовая колонка во время работы начинает гаснуть. Если дело не в отсутствии тяги (так случается, когда притока воздуха при закрытом окне нет, колонка попросту перегревается и срабатывает термопредохранитель) и если проблема не в недостаточности водного напора в водопроводе, тогда следует проверить именно водяной узел.

О том, как снять лицевую панель на газовой колонке (конструкция в виде защитного кожуха), мы уже говорили. Далее нужно прочистить сетчатый фильтр, который расположен у входа водяного узла: для этого понадобится лишь осуществить раскрутку накидной гайки со стороны подачи воды, достать сетку и прочистить основу калибровочного отверстия разности давлений.

Если после проверки работы колонки проблема не устранилась, нужно разобрать водяной узел посредством откручивания всех восьми винтов, отсоединить одну половину узла от другой и заменить деформированную мембрану на новую. Деформацию вы легко распознаете: она будет проявляться в виде прогибов, заломов и трещин на защитной мембране.

Если появилась течь

Соединения водопроводных шлангов в газовых колонках выполняются за счет накручивания гаек с герметизацией (их называют «американками»). С течением времени перепады температур негативным образом влияют на резиновые и пластиковые прокладки, за счет чего они теряют свою эластичность, гибкость, упругость и, как следствие, деформируются. По итогу это приводит к появлению трещин и утечке воды.

Как решить такую проблему и устранить ее, согласно инструкции? Ремонт газовой колонки в части устранения течи в соединениях опытными специалистами осуществляется за счет стандартной замены прокладки. Но конкретно для подобного плана работ вовсе не обязательно быть монтажником, достаточно лишь знать тонкости строения водопроводных соединений в газовой установке.

• Нужно открутить «американку» в месте соединения шланга, давшем течь. Место течи вы легко определите по струящимся каплям. Осуществляется демонтаж гайки посредством использования 24-го ключа.
• Затем следует вынуть износившуюся прокладку.
• На место треснувшей детали нужно поместить предварительно приобретенную новую прокладку.
• Финальный штрих – закрутка гайки в исходное положение.

Если одной прокладки по итогу проверки оказалось недостаточно, нужно будет повторить все описанные выше действия и дополнить критичное место вспомогательной второй прокладкой.

Если испортился медный патрубок

Даже вторая прокладка может не привести к ожидаемому результату. Это может быть обусловлено порчей медного патрубка.

Медный патрубок – это соединительный элемент, подключаемый одной частью к теплообменнику, а другой – к водопроводной арматуре колонки. Запаять его нельзя ввиду склонности трещины к расширению, а приобрести новый довольно сложно – элемент дефицитный. Но можно найти альтернативу: заменить деталь вам удастся гофрированной трубкой из нержавейки, предназначенной для газа. При замене патрубка на этот шланг вы быстро избавитесь от течи в газовой установке.

Если загрязнился запальник

Разобрать газовую колонку придется и в случае загрязнения запальника. Для его очистки от грязи придется снять узел запальника: его дюза с течением времени часто склонна к забиванию сажей. Это, в свою очередь, обеспечивает недостаточность пламени от фитиля для моментального поджига газа. Газ скапливается, воздух сильно нагревается, и, как следствие, происходит взрыв, сопровождаемый громким хлопком. Поскольку подобная ситуация достаточно опасна, необходимо в обязательном порядке прочистить горелку запальника.

• В узле запальника откручивается гайка, фиксирующая подводящий газ шланг.
• Отворачиваются два крайних винта и приподнимается планка.
• Высвобождается зажатый в запальнике трубкой жиклер (важно его не уронить).
• Тонкой проволокой прочищается дюза и отверстие подачи воздуха.

Некоторые виды газовых колонок для квартир предусматривают установку автоэлектроподжига газа. Но и тут есть недостаток: это нестабильная работа при слабом напоре воды и необходимость частой замены электробатареек.

Если вода недостаточно прогревается

Если в вашей колонке возникла проблема недостаточного прогрева воды, потребуется снять теплообменник с газовой колонки и продуть трубку так, чтобы в ней не осталось воды. Причина этой проблемы – образовавшаяся в трубке накипь от чрезмерно жесткой воды в водопроводе. Накипь можно ликвидировать известным домашним способом: прокипятить трубку в проточной воде с добавлением нескольких столовых ложек лимонной кислоты (она превосходно борется со всеми видами бытовой накипи).

Можно ли промыть газовую колонку, не разбирая ее? Если говорить о трубах теплообменника, то его в любом случае придется откручивать от основания и вынимать из устройства. Если же говорить о вмешательстве в работу, то в данном случае его нет: вы лишь механически изымаете теплообменник и чистите от накипи его трубки, не рискуя допустить критическую ошибку в работе с газом.

Если газ в фитиле при горении громко шумит

Громкий шум газа в фитиле при горении можно ликвидировать, даже не снимая с колонки кожух.

Если вы столкнулись с данной проблемой, вам достаточно будет просунуть в горелку жестяную полоску шириной 5 мм и длиной 3 см. Полоску можно вырезать из обычной жестяной банки – вы получите что-то наподобие рыболовной блесны. Метод очень простой, но действенный.

Если вода очень горячая

Если вы столкнулись с проблемой подачи чрезмерно горячей воды, не пугайтесь и не спешите вызывать специалистов. Такая неприятная ситуация не считается принципиальной неисправностью и объясняется достаточно легко: эта модель колонки попросту не рассчитана на такой режим работы. Решается данная проблема тоже быстро: нужно ограничить подачу газа, осуществив частичное перекрытие соответствующего крана, установленного на газовой трубе непосредственно перед входом в устройство газовой колонки. Одно движение — и вопрос решен.

Наша водопроводная вода богата различными химическими соединениями. Проходя через змеевик газовой колонки, она выделяет осадок, покрывающий внутренние стенки трубок. За годы эксплуатации слой накипи способен перекрыть проходное сечение наполовину. Метод противодействия один – своевременная чистка, промывка теплообменника. Рассмотрим несколько доступных способов, как почистить газовую колонку в домашних условиях, выбирайте подходящий и обслуживайте водонагреватель своими руками.

Способы очистки проточного водонагревателя

Чистка газовой колонки далеко не всегда подразумевает полную разборку, до винтика. Но один вопрос – профилактика вполне исправного агрегата, и совсем другой – удаление многолетней накипи из змеевика, сажи из горелки. Проточный водонагреватель можно обслужить следующими способами:

Схема проточного водонагревателя, использующего природный газ

Если аппарат долгие годы эксплуатировался без обслуживания, каналы наполовину забились накипью, а пламя газовой горелки стало желтым от засоров, то однозначно реализуется вариант первый – полная разборка. Аналогичное решение принимается, когда нужно запаять прохудившийся радиатор.

Профилактическая промывка теплообменника бытовой колонки производится без демонтажа (способ №2). Местное удаление сажи (вариант №3) выполняется при сбоях системы розжига – запальник еле горит, на электродах нет искры, в камере сгорания раздаются громкие хлопки в момент запуска горелки.

Чем промывать колонку от накипи

Какие только средства не используют хозяева частных домов и квартир при очистке газовых колонок своими руками – различные кислоты, бытовую химию и даже электролит от аккумуляторов. Предупреждаем: большинство этих составов непригодно для обслуживания водогрейных аппаратов, их применение не даст результата, а навредить может запросто.

Мы посоветуем 2 средства, чья эффективность проверена практикой и подтверждена многочисленными отзывами пользователей:

1. Недорогой порошок, продающийся в продуктовых магазинах, – пищевая лимонная кислота. В 1 литре промывочной воды разбавляется 50—70 грамм средства.
2. Специальные жидкости, предназначенные для промывки от накипи змеевиков газовых колонок и пластинчатых теплообменников двухконтурных котлов.

Примечание. В особо запущенных случаях допускается увеличение концентрации лимонной кислоты до 100 грамм / 1 л.

Обслуживание с полной разборкой

Не бойтесь разбирать водонагревательную установку, процедура не настолько сложна. Инструмент потребуется самый обычный – отвертки, пассатижи, стандартные гаечные ключи. Что нужно сделать перед началом работ:

1. Закройте краны трубопроводов холодной воды, ГВС и подачи газа. Турбированную колонку отключите от розетки.
2. Подставив емкость, открутите накидные гайки (американки) на подключении водопроводных труб. Отсоедините подводки от агрегата, не потеряв резиновые прокладки.
3. Для удобства рекомендуется снять газовую колонку со стены. Нелегко разбирать и чистить агрегат, подвешенный слишком высоко либо установленный в узкой нише.
4. Чтобы демонтировать водонагреватель, отключите газовую магистраль и патрубок дымохода. Снимите агрегат с крюков.

Уложите водогрейную колонку на горизонтальную поверхность и переходите к дальнейшим работам, чей порядок изложен в нашей инструкции.

Как снять теплообменник и горелку колонки

Последовательность разборки мы покажем на примере дешевого китайского водонагревателя Novatek. Представляем пошаговую инструкцию с фото:

Примечание. В процессе снятия теплообменника отключите провода от датчика температуры.

Разборка газовых колонок других производителей может отличаться, но не принципиально. Порядок работ остается неизменным. Перечислим отдельные важные моменты:

• в бездымоходной турбоколонке придется демонтировать вентилятор;
• в агрегатах итальянских брендов Ariston (Аристон) и некоторых других трубы соединяются не гайками, а самозажимными хомутами;
• если водонагреватель оснащен запальником, то перед снятием горелки необходимо отсоединить газовую трубку, подключенную к фитилю.

Важно! Не потеряйте резиновые или другие прокладки, обнаруженные в ходе разборки. Перед сборкой и установкой колонки эти уплотнения желательно заменить на новые.

Вышеописанный процесс детально продемонстрирует наш эксперт – сантехник в своем видеосюжете:

Процедура промывки

Данная операция очень проста по сравнению с разборкой — чистка газовой колонки начинается с погружения теплообменника в емкость с моющей жидкостью. Порядок действий таков:

1. Возьмите ведро или глубокий таз, налейте воды и приготовьте чистящий раствор согласно рецепту на упаковке. Концентрация лимонной кислоты – 50—70 грамм на 1 л жидкости.
2. Погрузите в емкость теплообменник радиатором вниз, а патрубками кверху.
3. Пользуясь лейкой, наполните змеевик моющим средством. Периодически промывайте его, заливая новый раствор.
4. Промывайте теплообменник до тех пор, пока из трубок не пойдет чистая жидкость без хлопьев накипи. Затем пропустите через змеевик воду из крана, чтобы удалить остатки средства и примесей.

Совет. Используя лимонную кислоту, подогревайте раствор до температуры 50—60 °С. Реакция пойдет интенсивнее и закончится быстрее.

Снятую горелку можно вычистить снаружи и продуть либо промыть раствором лимонной кислоты (не больше 50 грамм на литр воды). В конце элемент прополощите проточной водой, обдуйте сжатым воздухом и хорошенько просушите. Не обойдите вниманием другие детали газовой колонки – сетчатый фильтр, дымосборник и камеру сгорания, удалите с них сажу и другие загрязнения.

После промывки и сушки поставьте теплообменник на место, подключите горелку и выполните остальные шаги по обратной сборке водонагревателя. Важно добиться плотности соединений: при установке старых прокладок обрабатывайте их высокотемпературным герметиком. Стыки проверяйте на герметичность водопроводным давлением (4—6 Бар).

Изнутри горелку не помешает продуть сжатым воздухом под давлением 4—6 Бар

Для справки. Длительность промывания зависит от толщины слоя накипи внутри теплообменника колонки и составляет от 2—3 часов (профилактика) до 2 суток.

Как удалить накипь без снятия радиатора

Есть 3 способа внутренней промывки теплообменного устройства:

1. Подсоединить к патрубкам теплообменника шланги и проливать очиститель вручную через воронку.
2. Снять газовую колонку со стены, перевернуть вверх ногами и поставить на пол. Периодически заливать в змеевик раствор лимонной кислоты и вымывать накипь водой через шланги.
3. Из циркуляционного насоса для отопления смастерить бустер – устройство для перекачивания жидкости сквозь теплообменник. Схема проста: насос, соединительные шланги и открытая емкость с моющим средством.

Рекомендация. Чтобы уберечь циркуляционный насос самодельного бустера от загрязнения, на всасывающий патрубок установите сетку, улавливающую растворенную накипь.

Горелку и камеру газовой колонки придется вычистить кисточкой с длинным мягким ворсом. Для удаления пыли воспользуйтесь домашним пылесосом.

Обслуживаем запальник и водоприемный узел

Жиклер пилотной горелки (фитиля) прочищайте тонкой медной проволокой или зубочисткой, смоченной спиртом. Запальные электроды и колбу датчика пламени (термопары) хорошенько протрите от копоти, иначе со временем колонка начнет самопроизвольно выключаться.

Когда нужно чистить газовую колонку

Информация о периодичности очистки газовых колонок довольно противоречива. Одни источники в интернете рекомендуют проводить обслуживание ежегодно, другие – 1 раз в 6 месяцев и так далее. Домовладельцу правильно будет ориентироваться по качеству водопроводной воды и некоторым признакам, свидетельствующим о загрязнении аппарата:

• снизилась эффективность нагрева и напор в линии ГВС – забился теплообменник;
• запальник горит желтым либо красным пламенем (должно быть синее);
• так же изменился цвет огня на основной горелке;
• колонка не разжигается и самостоятельно отключается при нормальном давлении в сети.

Средний интервал между профилактическими чистками проточного водонагревателя – 1 год. Но следует учитывать качество и жесткость местной воды. Если она насыщена солями, накипь отложится гораздо скорее. В подобных случаях уместно использование фильтров–смягчителей, иначе вся водогрейная техника быстро придет в негодность.
