Как достать личинку из замка зажигания

Снятие личинки замка зажигания.

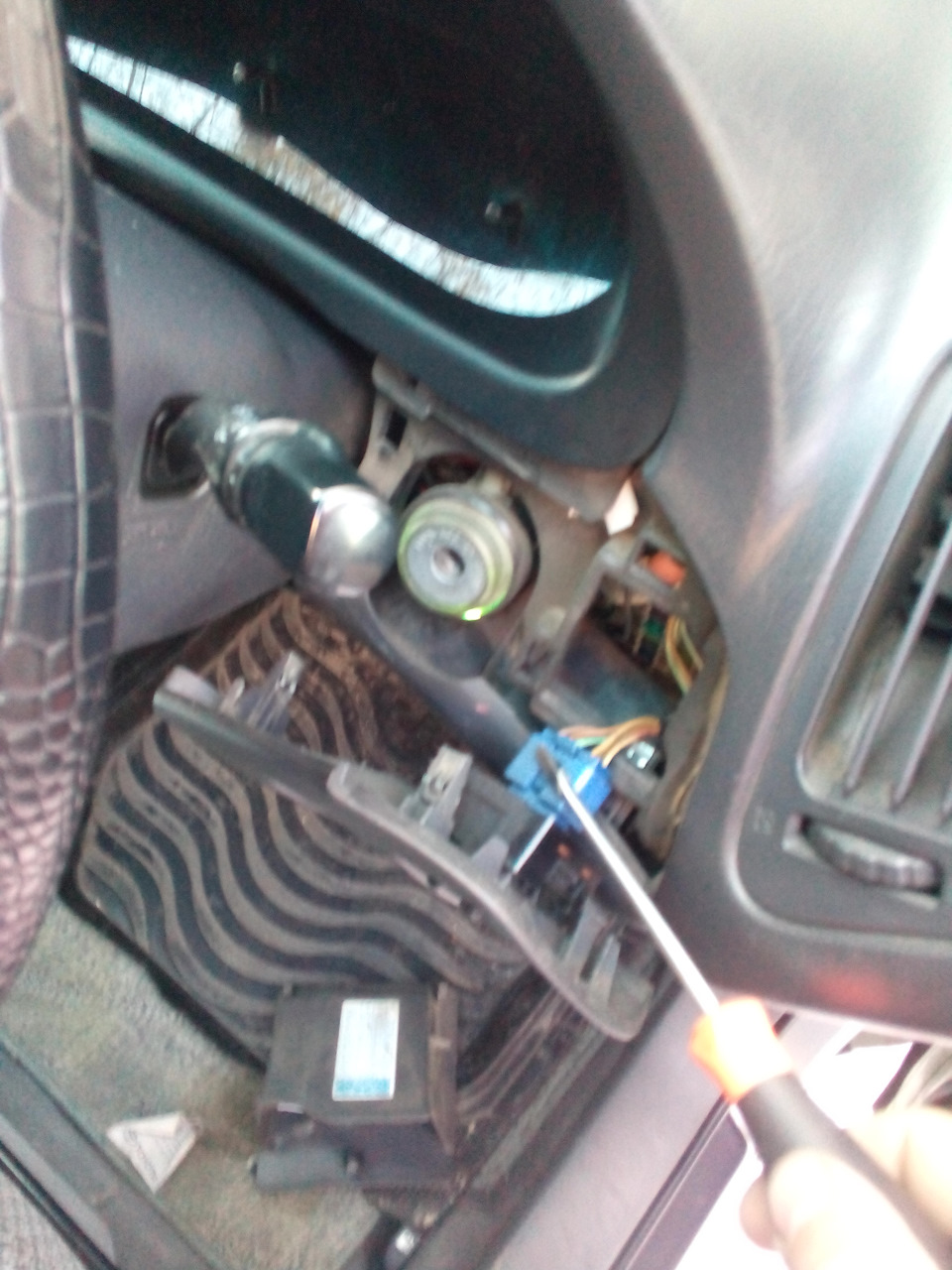

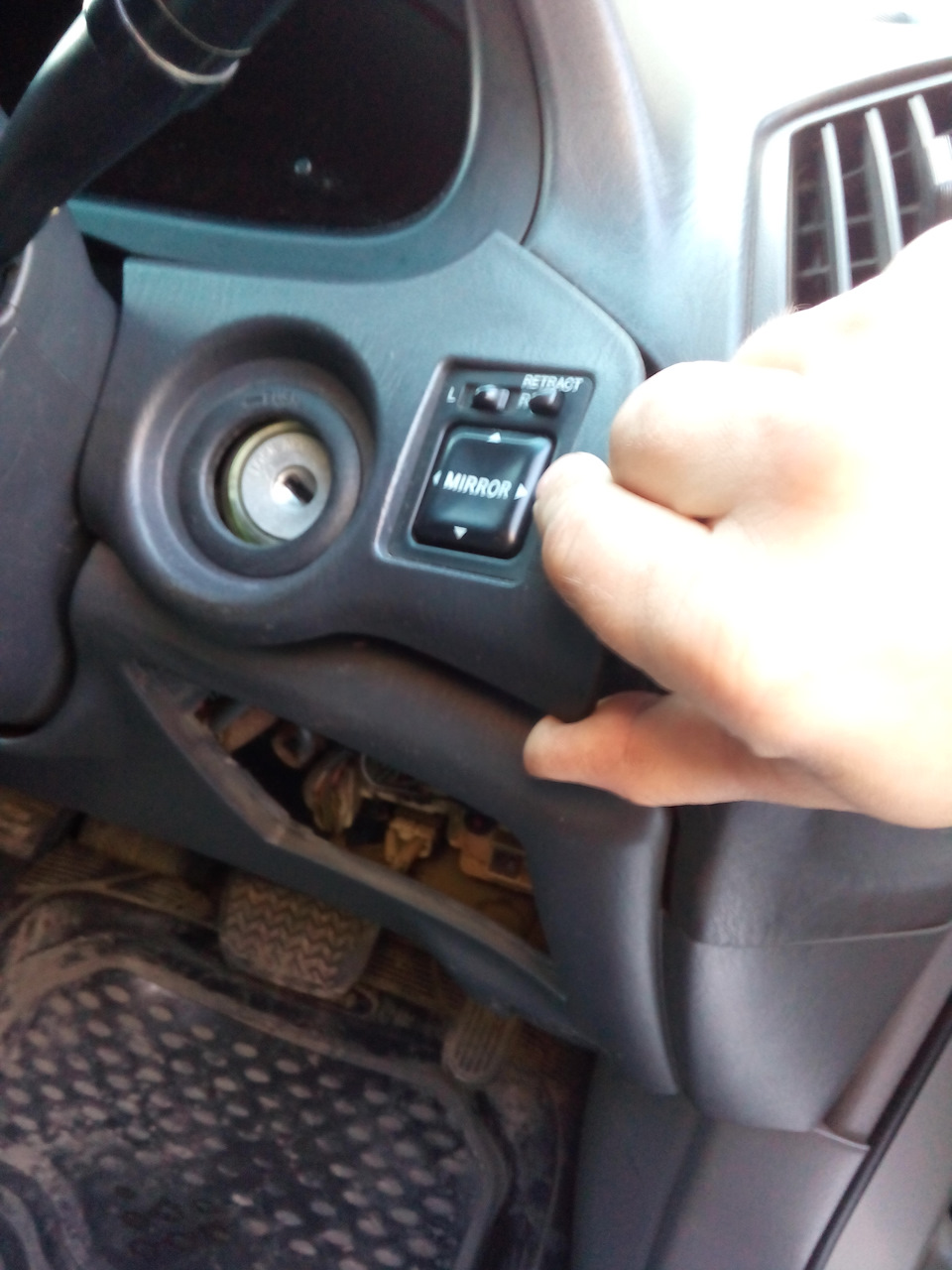

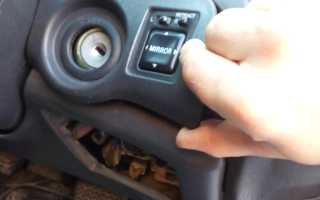

Отстегиваем фишку блока управления зеркалами.

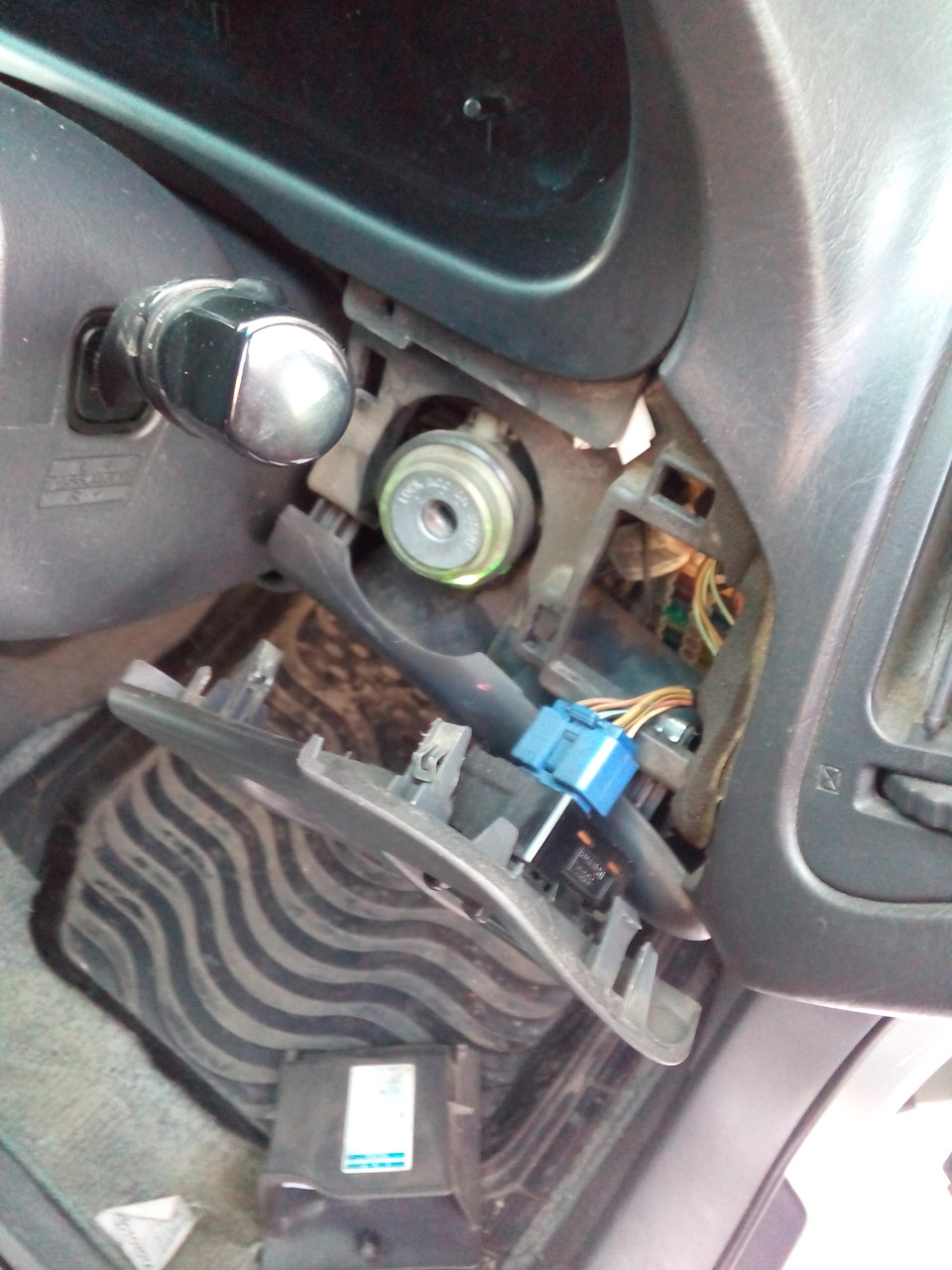

Откручиваем болт крепления подсветки замка зажигания и снимаем ее.

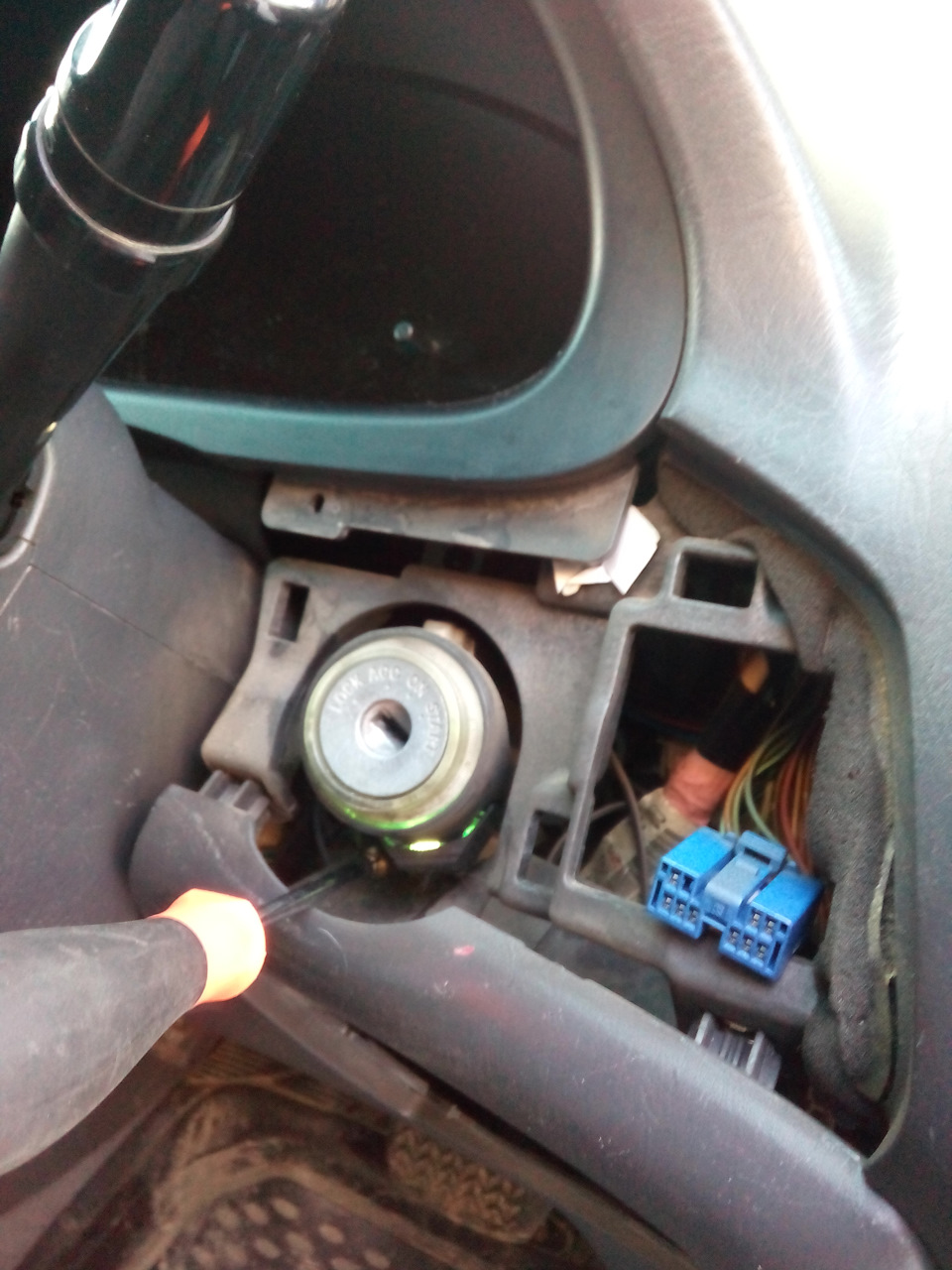

Ключ необходимо провернуть в положение “ACC”. В корпусе замка есть отверстие в котором находится фиксатор личинки (пред последнее фото) на который можно нажать только в положении “ACC” Для того чтобы нажать на фиксатор пришлось пожертвовать старенькой отверткой. Можно использовать жесткую проволоку, но ее не оказалось под рукой.

Личинку отнесли с сыном мастеру. Сам не рискнул разбирать из-за отсутствия инструмента и необходимой смазки. Сорок минут по ближайшим магазинам в окрестностях мастерской, с покупкой всяких ништяков для сынишки. И личинка готова! Почищена, смазана, сломаные суфальды извлечены, работает мягко и четко. Работа обошлась 500 руб. Собираем и наслаждаемся работой замка зажигания. По времени вся работа заняла почти три часа это с походами по магазинам :))).

Почему не поворачивается ключ в замке зажигания (ремонт личинки)

Для обеспечения секретности доступа к автомобилю в настоящее время используются принципы и способы электронного кодирования. У владельца есть ключ в виде определённого цифрового сочетания, а приёмное устройство способно его считать, сравнить с образцом, после чего принять решение о допуске к основным функциям автомобиля.

С точки зрения теории электроники и информатики всё предельно просто, именно так оно и должно происходить. Но когда соответствующих компактных устройств ещё не существовало, то аналогичные функции выполнялись механически – с помощью фигурных ключей и личинок с ответной кодировкой по рельефу.

Читайте также:

Как установить магнитолу 1 din

Сохранились такие механизмы и сейчас, хотя постепенно они вытесняются из автомобильной техники.

Основные неисправности личинки замка зажигания

Именно надёжность и нетребовательность к наличию напряжения питания стали причинами такой долгой жизни механических замков с личинками.

Это последний способ попасть в машину и запустить двигатель, когда электроника отказала или просто в пульте села батарейка. Но и безотказная механика может подвести.

Не поворачивается ключ

Самое обычное, с чем сталкивались почти все люди – ключ в замок вставляется, но повернуть его невозможно. Или это удаётся после многократных попыток с большой потерей времени.

Необязательно это должен быть автомобиль, все бытовые замки, дверные, например, точно так же отказывают функционировать. Связано это с неправильной работой устройства, считывающего код ключа, которое обычно называют личинкой.

В личинке имеется цилиндр со штырями или рамками определённой длины и формы, это подпружиненные элементы, при полном вводе ключа до упора располагающиеся вдоль выступов и впадин его рельефа. Это может быть поверхность торца пластины ключа или плоской поверхности.

В любом случае при совпадении кодировок все мешающие повороту личинки с помощью ключа штыри (рамки, пины секретности) утапливаются, и ключ можно установить в любое положение, например, зажигание или стартер.

Со временем всё, что происходит с замком, неизбежно ведёт к его отказу. К счастью, происходит это только через очень долгий период нормальной работы.

Но работает сразу несколько факторов:

Читайте также:

Как подключить электронное зажигание на ваз 2107

естественный износ трущихся поверхностей ключа и секретных рамок;
ослабление посадки деталей в отведённых им гнёздам, перекосы и подклинивания;
коррозия деталей под влиянием кислорода атмосферы и водяных паров;
попадание кислотных и щелочных веществ при химчистке салона и многих других ситуациях;
загрязнение внутренних полостей замка зажигания и личинки;
приложение чрезмерных усилий и быстрое переключение, когда водитель спешит.

Возможно, что замок и ключ ещё не изношены, а в механизм просто попала вода, после чего замёрзла, если всё происходит в зимнее время. Такая тонкая конструкция наличие льда никак не потерпит

Ситуация усугубляется отсутствием смазки или наоборот, обилием смазывающих веществ, для этого не предназначенных.

Не заводится автомобиль

Помимо личинки и механизма поворота, в замке имеется контактная группа, которая непосредственно и коммутирует электрические цепи.

Так, например, чтобы завести двигатель, потребуется сначала соединить между собой контакты постоянной подпитки от аккумуляторной батареи с цепью обмотки главного реле, которое сработает и подаст питание на всю сложную электросхему современного автомобиля.

А при дальнейшем повороте ключа напряжение зажигания должно остаться, а дополнительно подключиться цепь питания втягивающего реле стартёра, через промежуточное реле или непосредственно.

Естественно, любой отказ тут приведёт к невозможности запуска. Отказать может:

личинка, ключ не получится провернуть;
поводок, связывающий корпус личинки с контактной группой замка;
контакты, расположенные внутри этого довольно сложного коммутирующего переключателя, которые склонны к обгоранию (экономия производителей на промежуточных реле), механическому износу (используются дешёвые, нестойкие смазки) и окислению (применяется в лучшем случае обычная медь, хотя из электроники известно, что надёжно и долго служат только позолоченные контакты);
клеммы замка заканчиваются надетыми на них наконечниками проводки, которые не являются эталоном по надёжности и подвержены окислению и ослаблению пружинящих свойств.

В результате, если очень повезёт, то двигатель получится завести после нескольких попыток. Постепенно и такая возможность будет утрачена, процесс прогрессирует.

Заклинивание замка

Помимо перечисленных, замки зажигания часто снабжаются механизмом блокировки рулевой колонки. В положении выключенного зажигания и вынутого ключа освобождается фиксирующий штырь блокиратора, который под действием пружины исключит поворот руля через углубление на валу колонки.

Поворотом вставленного ключа блокиратор убирается, но по мере старения механизма это становится сложным. Ключ может просто заклинить, и руль останется заблокированным. Применение силы ничего не даст, разве что сломается ключ, окончательно похоронив все надежды.

Читайте также:

Как заправить аэрозольный баллончик своими руками

Что делать если заклинил замок зажигания в Ауди А6 С5, Passa B5

Возможны две ситуации, в одной из которых ключ поворачивается, но замок не выполняет одну из своих функций, или ключ даже невозможно повернуть.

В первом случае личинка достаточно легко вынимается, достаточно освободить через имеющееся рядом с защитной шайбой с прорезью для ключа отверстие её фиксатор в положении включённого зажигания. При утерянном или заклиненном ключе всё значительно сложнее.

Снятие личинки

Личинка достаточно легко вынимается, если есть возможность вращать её ключом. Если замок заклинен, то придётся высверливать корпус напротив фиксатора и нажимать на него через образовавшееся отверстие.

Определить, где именно сверлить, можно лишь обладая неисправным корпусом для экспериментального разрушения.

Переборка кодовых рамок (пинов секретности)

Теоретически возможно разобрать личинку, извлечь пины, считать с них условные коды и заказать ремкомплект с теми же номерами.

Это очень затратная по времени и усердию процедура, значительно проще заменить замок на новый. К тому же вряд ли всё чётко получится с первой попытки неопытному ремонтнику.

Можно даже доработать пины подпиливанием. Тем самым будет скомпенсирован их износ, а также повреждения ключа. Работа очень тонкая и требует большого навыка.

Выработка в ключе зажигания

Ключ изнашивается точно так же, как и личинка, но его можно достаточно недорого заказать в специализированной мастерской, где изготовят копию с учётом изношенности образца. Потребуется извлечение личинки для точного подгона и безошибочной работы замка и ключа.

Ответы на популярные вопросы

По принципу действия замки почти на всех машинах примерно одинаковые, поэтому и вопросы возникают схожие.

Читайте также:

Как снять бампер шкода октавия а7

Чем смазать личинку замка

Обычно утверждается, что личинкам вредны самые популярные у автомобилистов смазки типа WD40 и силиконовая. Что касается силикона, то его применение действительно здесь неуместна, а вот WD эффективно промоет замок от невидимых загрязнений и даже смажет, хотя её именно противоизносные свойства невелики.

По поводу загустения остатков можно сказать лишь, что их там почти не остаётся, они относительно безвредны, а если всё же будут мешать – то новая порция WD40 мгновенно изменит ситуацию, всё промоет и смажет.

Сколько стоит новая личинка

Новая личинка Ауди А6 с корпусом и парой ключей от хорошего производителя обойдётся в 3000—4000 рублей. Ещё дешевле выйдет купить деталь с разборки, оригинальную, в состоянии «почти как новая».

Новый оригинал с поставкой из Европы значительно дороже, это порядка 9-10 тысяч рублей. Но необходимости её заказывать нет, поэтому такие товары непопулярны в торговле.

Есть ли смысл ремонтировать или заменить на новую

Ремонт замка технически сложен, затратен по времени и не гарантирует качества и безотказности. Поэтому лучшим решением будет приобретение новой детали.

Замена личинки замка зажигания — как снять и отремонтировать?

Ресурс замка зажигания довольно велик, тем не менее, и он приходит в негодность. Чаще всего приходится проводить ремонт личинки замка зажигания – его часть, в которую вставляется ключ. В этой статье будет показано, как снять личинку замка зажигания и в каких случаях стоит ограничиться только этим ремонтом, не затрагивая весь замок в сборе.

Устройство замка

Выключатель зажигания – это поворотный контактный переключатель, совмещенный с личинкой замка, обеспечивающей секретность. Замок зажигания, установленный на рулевой колонке, выполняет функцию противоугонного устройства, фиксируя рулевой вал от поворачивания.

Поломка может зависеть и от типа зажигания, установленного в автомобиле – если установлено контактно-транзисторная система зажигания (устанавливался на классические «Жигули», к примеру), то контактная группа намного быстрее выйдет из строя потому, что через замок во время запуска проходит большой ток и контакты подгорают. Выходом может стать установка кнопки «старт-стоп» вместо замка зажигания, в которой практически отсутствуют движущиеся части.

Когда требуется замена личинки

Она выполняет основную функцию замка. Ее поломка проявляется обычно в том, что невозможно либо вставить ключ по причине сломавшихся штифтов, либо даже со вставленным ключом она не поворачивается в корпусе. Это происходит по следующим причинам:

Физическое повреждение, частичное разрушение в результате взлома
Утеря дубликатов ключа
Износ штифтов или износ самого ключа
Поломка ключа в замке, когда извлечь его оттуда невозможно
Подгорание контактов (для их замены существуют специальные ремкомплекты).

Кроме того, следует помнить, что при замене личинки меняется и ключ, который не будет подходить к дверям автомобиля. Возможно, будет разумнее приобрести полный комплект для всех дверей и багажника, чтобы у владельца вновь остался один ключ, теперь уже новый. Конечно, такое решение потребует больших временных и финансовых затрат, но тут каждый решает для себя.

Необходимые инструменты и материалы

Чтобы разобрать замок зажигания и провести его ремонт, потребуются следующие инструменты:

крестообразная отвертка
тонкая плоская отвертка
тонкое сверло
зубило
пассатижи
молоток.

Кроме того, понадобится сам ремкомплект личинки с ключами.

Снятие замка зажигания

Общее устройство замка общее для всех автомобилей, различаются лишь способы его разборки. Итак, как же вытащить личинку?

У некоторых машин ее можно поменять, не снимая с автомобиля (например, «Дэу Нексия»), однако в большинстве случаев крепление личинки к корпусу подразумевает снятие замка с рулевой колонки целиком.

В первую очередь необходимо обесточить автомобиль, отсоединив аккумулятор. Затем снимается кожух рулевой колонки. После того, как снял кожух, открывается доступ к замку зажигания и его колодке с проводами. Если конструкция допускает замену без снятия и полной разборки, то она удерживается специальным штифтом сбоку.

Его достают тонкой отверткой. В случае, если штифт не вынимается, его можно высверлить тонким сверлом. После того, как штифт будет вынут, можно увидеть, что личинка немного, на пять миллиметров вылезла из корпуса. После этого уже будет понятно, как ее достать для замены. Новая деталь ставится в обратном порядке.

В случае, если отремонтировать ее без снятия невозможно, необходимо отвернуть специальные болты, крепящие его к рулевой колонке и работать с уже разобранным элементом. Там используются специальные болты со срезанными головками. Они отворачиваются при помощи зубила и молотка и могут быть использованы повторно и затягиваться будут также зубилом. Перед этим надо отсоединить колодку с проводами от замка зажигания. Так происходит снятие всего узла с автомобиля.

Разборка замка и снятие личинки

Разборка начинается со снятия контактной группы со стержня личинки, которая, в свою очередь, крепится к корпусу тремя винтами. Сначала сверху снимается пластиковая крышка, которая крепится на защелках. Затем, отогнув два фиксатора, выньте контакты вместе с проводами.

При откручивании болтов, крепящих личинку замка к его корпусу, следует держать его вертикально, замочной скважиной кверху. В противном случае внутренние детали из замка высыпятся и собрать их в том же порядке будет проблематично. Когда разбираем замок, надо обратить внимание, что в корпусе есть специальный паз с возвратной пружиной и шариком, который очень легко выскакивает и теряется, на это стоит обратить особое внимание, когда снимаешь личинку замка.

При установке новой детали необходимо вставить пружинку в паз сбоку и поставить все на место, повернув, при этом пружинка должна опереться на шарик в корпусе. После этого можно заворачивать винты крепления и устанавливать контакты. Перед затяжкой винтов необходимо повернуть замок так, чтобы он не мешал последующей установке облицовки рулевой колонки.

Таким образом, ремонт вместо полной замены в ряде случаев может быть оправдан, хотя и займет больше времени в тех случаях, когда найти запасные части для конкретного автомобиля не представляется возможным или стоимость всего элемента в сборе оказывается слишком высока.
