K7m регулировка клапанов как часто

Проверка и регулировка тепловых зазоров клапанов K7M …

в качестве расходных материалов; металлическая( обязательно) прокладка клапанной крышки ДВС!

главное что бы кулачок находился строго на противоположной стороне от рокера, а последовательность регулировки не имеет столь принципиального значения!

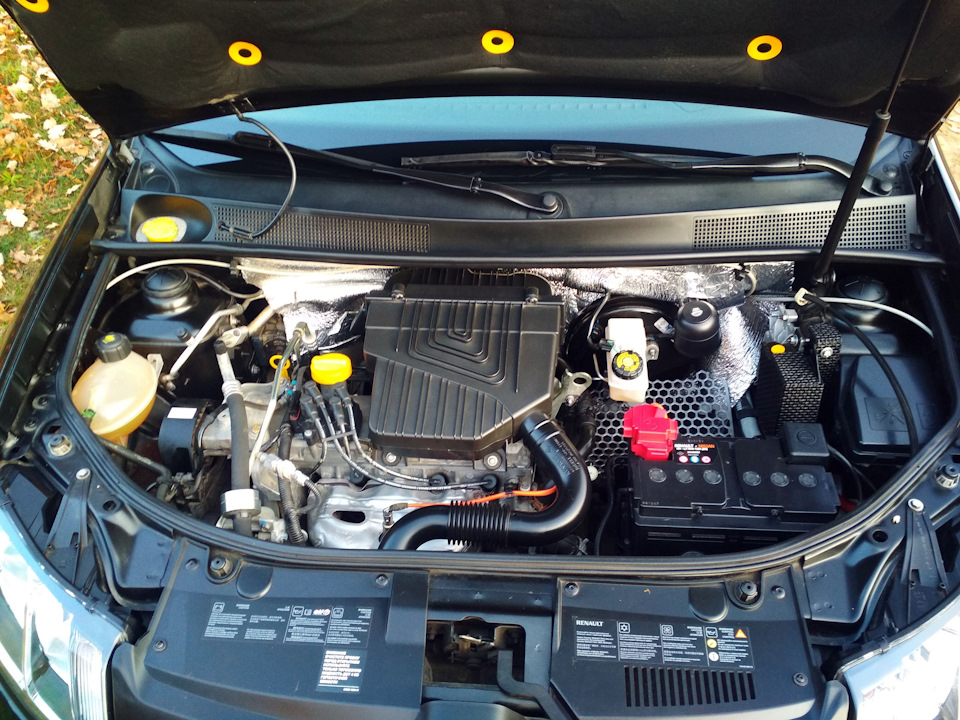

, включить 5-тую передачу( именно 5), снять корпус воздушного фильтра и клапанную крышку особых проблем не составляет!

На двигателе моего авто все 4 зазора впускных клапанов оказались меньше 0,15, нигде не смог физически вставить щуп ( 0,15), далее — на выпускных, наоборот щуп пролетал со свистом( явно зазоры были больше чем 0,25)!

Не стал париться и замерять каждый зазор( лень) на несоответствие параметрам или напротив -соответствия! Заводская регулировка, скорее всего была в диапазоне впуск 0,10, выпуск 0,30 — утверждать не берусь! Главное, что все зазоры по размером не устроили меня должным образом, соответственно все 8 клапанов подлежали переналадке или перенастройке, что и было мною благополучно сделано совершенно без проблем( на каждом клапане можно визуально контролировать положение рокера и кулачка)!

Установил новую прокладку

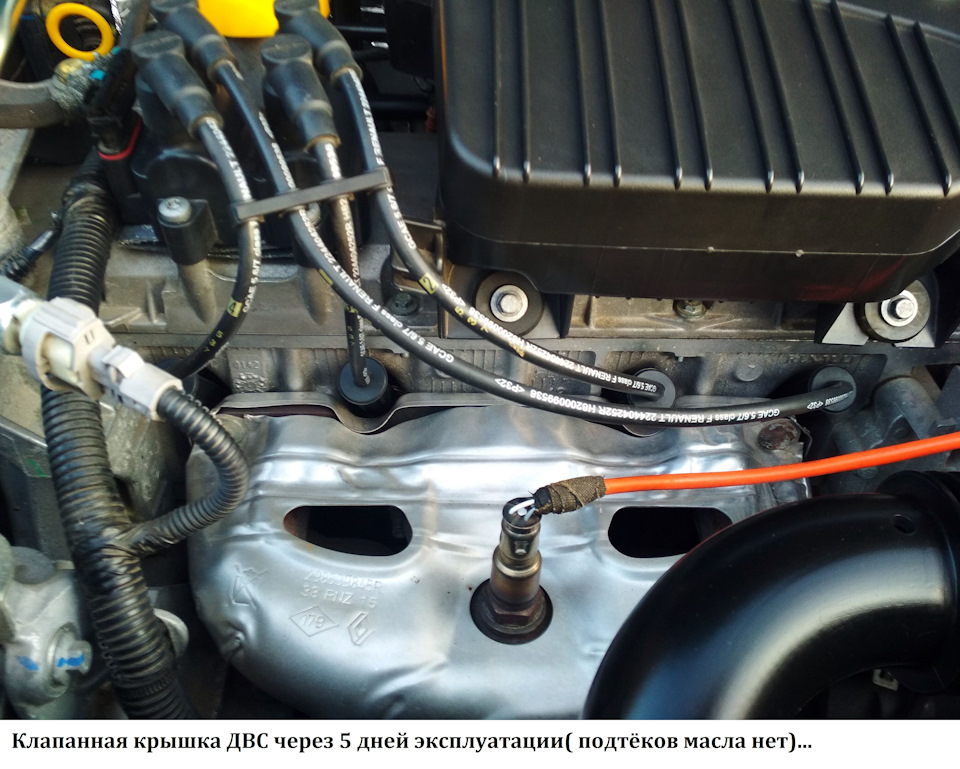

и прижал клапанную крышку болтами 8 — шт 8 (крест на крест) начиная с центра и потом по краям с усилием 10 Нм на болт динамометрическим ключом!

Тепловые зазоры клапанов двигателя k7j и k7m Рено Логан

Разберемся какие должны быть оптимальные тепловые зазоры клапанов у двигателя k7j (1,4 л) и k7m (1,6 л) автомобиля Рено Логан первого поколения.

Что бы не ошибиться в случае проведения их проверки или регулировки.

Читайте также:

Как проверить компрессию на камазе

На 8-клапанных двигателях k7j (1,4 л 75 л.с.) и k7m (1,6 л 87 л.с.) автомобиля Рено Логан первого поколения такие зазоры должны иметь место между торцами клапанов и торцами регулировочных винтов, установленных в коромыслах. При определенном положении коленчатого и распределительного валов. В зависимости от такта в цилиндре.

Тепловые зазоры клапанов двигателя k7j и k7m Рено Логан

Тепловые зазоры клапанов на 8-клапанных двигателях k7j (1,4 л 75 л.с.) и k7m (1,6 л 87 л.с.) автомобиля Рено Логан первого поколения должны составлять 0,2 (+0,05, -0,075) мм для впускных клапанов и 0,4 (+0,05, -0,075) мм для выпускных клапанов.

Впускные и выпускные клапана двигателя k7j автомобиля Рено Логан

Когда нужно проверять тепловые зазоры клапанов двигателя Рено Логан?

Рекомендуется начинать проверять тепловые зазоры клапанов на двигателях k7j (1,4 л 75 л.с.) и k7m (1,6 л 87 л.с.) автомобиля Рено Логан после 100 тыс. км пробега и далее через каждые 60 тысяч. Или при возникновения звонкого металлического стука (цокающий стук с частотой в два раза меньше частоты вращения коленчатого вала) под клапанной крышкой на холостом ходу. Который свидетельствует об увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.

Проверку следует проводить на холодном двигателе. Клапанную крышку двигателя перед ее проведением необходимо снять.

Особенности проверки и регулировки тепловых зазоров клапанов двигателя k7j и k7m Рено Логан.

Подробно работа по проверке и регулировке зазоров клапанов описана в статье «Проверка и регулировка тепловых зазоров клапанов двигателя k7j автомобиля Рено Логан 1», здесь же приведем некоторые ее особенности.

Для проведения проверки выставляем коленчатый и распределительный валы относительно друг друга в момент такта сжатия в первом цилиндре. Вращать их можно за гайку храповика коленчатого вала (при снятом переднем правом колесе).

При вращении совмещаем установочную метку на шкиву распределительного вала и с меткой на торцевой части клапанной крышки (метка — логотип «Дачия»). Поршень первого цилиндра при совпадении меток окажется в ВМТ на такте сжатия, впускной и выпускной клапан при этом полностью закрыты, а зазоры между их торцами и регулировочными болтами максимальны, что и нужно для проверки и регулировки.

Установочные метки

Читайте также:

Почему подтекает бензин в инверторном генераторе хонда

Следует отметить, что на двигателе k7j и двигателе k7m автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных.

При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло. Он должен быть в пределах 0,2 мм. Тут же проверяем зазор для для выпускного клапана — это 0,4 мм. Щуп должен входить с легким защемлением.

Измерение зазора у выпускного клапана на двигателе k7j автомобиля Рено Логан

Если зазор у какого-либо клапана не соответствует норме, регулируем его. Для этого ослабляем затяжку контргайки регулировочного болта коромысла (придерживаем его за лыски пассатижами и вращая контргайку ключом на «10»). Крутим регулировочный болт, придерживая контргайку ключом, пока он не зажмет щуп. Затягиваем контргайку. Проверяем перемещение щупа в зазоре (он не должен быть сильно зажат). При необходимости повторяем процедуру регулировки теплового зазора.

Далее поворачиваем коленчатый вал на 180 гр. (пол оборота) по часовой стрелке. Проверяем и регулируем зазоры клапанов 3-го цилиндра.

Поворачиваем коленвал еще на 180 гр. и проверяем (регулируем) зазоры клапанов 4-го цилиндра.

И еще раз на 180 гр — проверка и регулировка тепловых зазоров впускного и выпускного клапана 2-го цилиндра.

Таким образом нам удалось определить, что представляют собой тепловые зазоры клапанов на двигателях k7j (1,4 л 75 л.с.) и k7m (1,6 л 87 л.с.) автомобиля Рено Логан первого поколения. Какова их оптимальная величина для впускных и впускных клапанов. И рассмотреть особенности их проверки и регулировки.

Примечания и дополнения

Читайте также:

Что такое втыковый и без втыковый двигатель

— Тепловые зазоры в приводе клапанов необходимы для компенсации теплового расширения (удлинения) стержней клапанов в процессе прогрева и работы двигателя. За счет этого удается обеспечить оптимальную величину их открытия и плотность закрытия.

K7m регулировка клапанов как часто

Проверка и регулировка тепловых зазоров клапанов K7M …

в качестве расходных материалов; металлическая( обязательно) прокладка клапанной крышки ДВС!

Установил новую прокладку

Регулируем клапана (Renault Logan) двигателя K7M

• Затяните требуемым моментом регулировочную гайку тепловых зазоров клапанов (9 Нм).

Читайте также:

Рено логан 84 л с какой двигатель

1 — Метод «свободных коромысел»

• Установите клапаны цилиндра 1 в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 4.

• Установите клапаны цилиндра 3 в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 2.

• Установите клапаны 4-го цилиндра в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 1.

• Установите клапаны 2-го цилиндра в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 3.

2 — Метод «полного открытия выпускного клапана»

(A) Установите выпускной клапан цилиндра 1 в положение полного открытия.

(B) Проверьте зазор впускного клапана цилиндра 3.

• Повторите операции для других цилиндров в указанном порядке.

Чтобы компенсировать тепловое расширение клапана относительно рычага клапана, конструктивно задается зазор между торцом конца клапана и рычагом

При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном зазоре не будут полностью закрываться.

Зазоры проверяем и регулируем при появлении характерного стука клапанов. Стук звонкий в верхней части головки цилиндров.

Обязательно зазоры регулируем после ремонта головки блока цилиндров.

Замер зазоров нужно производить на холодном двигателе, примерно 20˚ С.

Зазор должен быть для впускных клапанов 0,2 +0,05мм. Для выпускных клапанов зазор должен быть 0,4+0,05 мм.

Впускные клапана относительно кузова автомобиля Ларгус находятся ближе к ветровому стеклу.

Ряд выпускных клапанов находится ближе к радиатору системы охлаждения двигателя.

Чтобы замерить зазоры клапанов, снимаем крышку головки цилиндров (смотрим статью про снятие крышки).

Выкручиваем свечи зажигания, чтобы легче было прокручивать коленчатый вал.

Снимаем верхнюю крышку привода ГРМ и устанавливаем верхнюю мертвую точку первого цилиндра в конце такта сжатия (Проверка и замена ремня ГРМ двигателя K7M). Учитываем то, что первый цилиндр находится рядом с маховиком.

Порядок работы цилиндров 1-3-4-2.

Зазоры на этом двигателе регулируются попарно, тесть если установили ВМТ первого цилиндра, то регулируем зазоры на впускном и выпускном клапане первого цилиндра.

Потом проворачиваем коленчатый вал по часовой стрелке на 180˚, и регулируем зазоры в третьем цилиндре и.т.д.

Зазор проверяем плоскими щупами между торцами стержня клапана и регулировочного винта. Щуп должен перемещаться в зазоре с небольшим усилием.

Если величина зазора отличается то ключом на 10 ослабляем затяжку контргайки регулировочного винта, удерживая винт от проворачивания за лыски (можно разводным ключом как на фото)

Затем, вращая регулировочный винт, устанавливаем нужный зазор.

Затягиваем контргайку, удерживая регулировочный винт ключом.

Вновь проверяем зазор и при необходимости повторяем регулировку.

После того как отрегулировали зазоры во всех цилиндрах нужно опять провернуть коленчатый вал и еще раз проверить зазоры.

После регулировки зазоров клапанов собираем все детали в обратной последовательности.

Заводим двигатель и прогреваем.

Прослушиваем работу клапанов. Звук двигателя должен быть ровным, без стуков и затяжек.

Двигатель Renault K7M

1.6-литровый 8-клапанный двигатель Рено К7М был впервые представлен в далеком 1995 году. Первое время двс выпускался в Испании, пока в 2004 году его сборку не перенесли в Румынию, где он стал основным мотором бюджетных моделей Дачия Логан, Сандеро, Степвей или Лоджи.

К линейке K-series также относят двс: K4J, K7J, K4M и K9K.

Характеристики
Описание
Расход
Применение
Отзывы
Сервис
Поломки
Цены

Регулировка клапанов на Логане

Регулировка клапанов Рено Логан необходима только на 4-х цилиндровых моторах, имеющих 8-клапанную систему ГРМ. Что касается более совершенных двигателей с 16-тью клапанами, в них регулировка клапанов не нужна, ведь эта задача выполняется в автоматическом режиме гидрокомпенсаторами.

В моторах K7J, а также K7M Рено Логан предусмотрена система SOHC 8V. Для стабильной работы таких двигателей требуется периодическая регулировка клапанного механизма. Как выполнить эти мероприятия своими руками? Каков порядок действий? На какие нормы ориентироваться, чтобы отрегулировать клапана Логана с мотором 1.4 литра правильно? Рассмотрим эти моменты подробнее.

Технические характеристики двигателя Renault K7M 1.6 литра

Тип	рядный
Кол-во цилиндров	4
Кол-во клапанов	8
Точный объем	1598 см³
Диаметр цилиндра	79.5 мм
Ход поршня	80.5 мм

Система питания	инжектор
Мощность	82 — 90 л.с.
Крутящий момент	124 — 137 Нм
Степень сжатия	9.5 — 9.7
Тип топлива	АИ-92
Экологические нормы	ЕВРО 3/4/5

Тип	рядный
Кол-во цилиндров	4
Кол-во клапанов	8
Точный объем	1598 см³
Диаметр цилиндра	79.5 мм
Ход поршня	80.5 мм

Система питания	инжектор
Мощность	75 л.с.
Крутящий момент	130 Нм
Степень сжатия	9.0
Тип топлива	АИ-92
Экологические нормы	ЕВРО 3

Описание устройства мотора К7М 1.6 литра 8v

В 1995 году на первом поколении модели Megane дебютировал силовой агрегат новой K-series: это был мотор с распределенным впрыском топлива, чугунным блоком, 8-клапанной головкой без гидрокомпенсаторов, ременным приводом ГРМ, единой катушкой зажигания на 4 цилиндра. Первое время сборку всех агрегатов серии осуществляли на заводе в испанском Вальядолиде.

В 2004 году после снятия с производства первого поколения Megane и Scenic сборку двигателя перенесли в Румынию, где он стал основным силовым агрегатом для бюджетного бренда Dacia. Вскоре такой мотор стал активно поставляться в Россию, где ставился не только на недорогие модели Renault Logan или Sandero, но и на популярный на нашем рынке универсал Lada Largus.

Онлайн-мануал для этого двигателя вы можете найти тут

Много полезной информации выложено в Club-Renault.ru

Алгоритм регулировки клапанов на Ладе Ларгус

Клапанный механизм относится к системе газораспределения двигателя. От его правильной настройки зависит эффективность работы силового агрегата. Автомобили семейства Lada Largus комплектуются двигателями Renault с одним газораспределительным валом и 8-ю клапанами – двигатель К7М – и с двумя распредвалами и 16-ю клапанами – мотор К4М. Важным параметром наладки клапанов являются зазоры между ними и кулачком газораспределительного вала. Они должны строго соответствовать техническому регламенту. Шестнадцатиклапанные двигатели К4М оснащены гидрокомпенсаторами, и в них не предусмотрена возможность регулировки зазоров.

Когда требуется регулировка клапанов

Клапаны двигателя под воздействием высокой температуры увеличиваются в размерах. По этой причине регулировка может быть корректно выполнена только на холодном двигателе. Принципиальная схема клапанного механизма приведена на рисунке .

Схема клапанного механизма двигателя Лады Ларгус

Гайка регулировки зазора.
Контргайка.
Тарелка.
Сухарики.
Пружина.
Маслосъемный колпачок.
Кулачек распредвала.
Рокер.
А – Тепловой зазор.

Согласно регламенту завода-изготовителя, тепловые зазоры должны строго соответствовать следующим значениям:

для выпускных клапанов – 0,25-0,30 мм;
для впускных клапанов – 0,01-0,15 мм.

Регулировку рекомендуется выполнять каждые 100 тысяч километров пробега, а также при появлении посторонних металлических звуков в головке и цоканья распредвала при холостых оборотах.

Порядок регулировки для 8-клапанного мотора

Регулировка клапанов Лады Ларгус осуществляется в соответствии с техническим регламентом завода-изготовителя. Сначала необходимо поставить автомобиль на ровную площадку, поддомкратить переднее колесо, включить четвертую передачу, открыть капот и демонтировать корпус воздушного фильтра, отсоединив все патрубки. Затем следует снять высоковольтные провода со свечей, разъем с модуля зажигания, освободить жгуты проводов и отвести их в сторону салона.

Перед тем как демонтировать клапанную крышку, нужно ее протереть, чтобы при снятии пыль или грязь не попала на клапанный механизм или головку блока. Для удобства можно снять модуль зажигания.

Следующий этап – выставление верхней мертвой точки (ВМТ). Для этого нужно медленно вращать поддомкраченное колесо и следить, чтобы на ребре жесткости шестерни привода распредвала появилась литера «F». При этом поршень первого цилиндра будет находиться в ВМТ такта сжатия, и оба клапана будут закрыты. Нумерация цилиндров начинается со стороны маховика. Вооружившись набором щупов, пассатижами и ключом на 10 мм, можно выполнить регулировку своими руками.

Для впускного клапана используется щуп толщиной 0,15 мм, для выпускного – 0,25 мм. Их нужно вставить последовательно в зазор между регулировочным винтом рокера и клапанами. Щуп должен входить с небольшим натягом, в противном случае зазор необходимо откорректировать. Удерживая пассатижами регулировочную гайку 1 (см. рис. 1), нужно ослабить ключом на 10 мм контргайку 2. Затем установите требуемый зазор гайкой 1 и законтрите его гайкой 2, удерживая пассатижами от проворачивания.

Снова проведите проверку – в случае необходимости повторите настройку. Аналогичную процедуру нужно выполнить для третьего цилиндра, повернув коленвал на 180 градусов, затем для четвертого и второго. Важно соблюдать порядок работы с цилиндрами по схеме «1342» так, чтобы кулачок распредвала 7 находился в соприкосновении с рокером 8 в минимальном радиусе от центра вращения.

Последствия неправильной регулировки

Оптимальная величина тепловых зазоров была определена в результате анализа работы клапанного механизма, системы газораспределения и проведения точных расчетов. При увеличенном расстоянии появляется шум при работе двигателя, особенно непрогретого, из-за ударных нагрузок, отрицательно влияющих на всю систему ГРМ. Это может привести к рассухариванию клапана, его заклиниванию, и при встрече с поршнем в ВМТ зазор гнет клапана на Ларгусе.

Большие тепловые зазоры не позволяют эффективно наполнять камеру сгорания рабочей смесью, что уменьшает мощность двигателя и ухудшает экономичность его работы.

Слишком маленькие тепловые зазоры снижают компрессию, приводят к сильному нагреву клапана и седла и к их прогоранию. В такой ситуации не только повышается износ распредвала, но и могут появиться более серьезные поломки системы ГРМ. Как в первом, так и во втором случае результатом неправильной регулировки будет являться замена клапанов на Лада Ларгус, причем поменять придется весь комплект

Клапанный механизм является важной частью системы газораспределения двигателя. Современные 16-клапанные моторы оснащены гидрокомпенсаторами, которые автоматически поддерживают необходимый тепловой зазор на протяжении всего срока службы автомобиля. Но в большинстве авто используются традиционные клапанные механизмы. Регулировка тепловых зазоров – не очень сложная процедура, которая под силу практически каждому автолюбителю. Но этой операции следует уделять особое внимание, поскольку в случае неправильно выполненной регулировки может потребоваться капитальный ремонт двигателя.

На какие машины ставится силовой агрегат Рено K7M

Dokker 1	2012 — н.в.
Lodgy 1	2012 — н.в.
Logan 1	2004 — 2013
Logan MCV 1	2006 — 2013
Sandero 1	2008 — 2012
Sandero 1 Stepway	2009 — 2012

Clio 2	1998 — 2000
Dokker 1	2012 — н.в.
Dokker 1 Stepway	2019 — н.в.
Logan 1	2005 — 2014
Logan 2	2012 — н.в.
Logan 2 Stepway	2018 — н.в.
Megane 1	1995 — 1999
Scenic 1	1996 — 2003
Sandero 1	2009 — 2014
Sandero 2	2012 — н.в.
Sandero 1 Stepway	2009 — 2014
Sandero 2 Stepway	2014 — н.в.

Недостатки, поломки и проблемы двигателя К7М

Самой известной проблемой этого мотора является растрескивание катушки зажигания. В трещины попадает влага, что приводит к троению мотора и тому подобным проблемам. Примерно в 2012 году появилась новая катушка, которая избавлена от этого недостатка.

Привод ГРМ у этого силового агрегата ременной с регламентом замены раз в 60 000 км, но сам ремень может пройти гораздо больше. Обычно он рвется из-за клина помпы либо ролика натяжителя, причем клапана здесь при обрыве гнет практически в 100 % случаев.

Весьма часто тут плавают обороты мотора на холостых и причиной тому обычно служит загрязнение регулятора холостого хода. Еще виновниками могут быть забитые форсунки или подсос воздуха через трещинки или рассохшиеся уплотнения впускного коллектора.

Моторы этой серии склонны к течам масла и антифриза, причем слабых мест несколько: смазка чаще всего сочится через передний сальник коленвала либо из теплообменника. За утечки охлаждающей жидкости тут отвечает часто трескающийся корпус термостата.

К минусам этого мотора также отнесем невысокий ресурс датчика положения коленвала и отсутствие гидрокомпенсаторов, так что зазоры клапанов вам придется регулировать.

Производитель заявляет ресурс двигателя в 250 000 км, но он легко ходит и 400 000 км.

На какие нормы ориентироваться?

Ранее отмечалось, что регулировку (в том числе мотора 1.4 л Логана) желательно производить на «холодную». Перед началом работ желательно отрегулировать ремень ГРМ, если его натяжение оказалось недостаточным.

Чтобы правильно отрегулировать механизм, стоит заблаговременно заглянуть в мануале к автомобилю и посмотреть на нормы зазора, которые рекомендует производитель:

Клапан впуска — 0,1-0,15 мм.
Клапан выпуска — 0,25-0,3 мм.

Если производится полная замена деталей, с целью притирки устанавливается зазор в 0,2-0,25 мм.

Цена двигателя Renault K7M нового и бу

Минимальная стоимость	25 000 рублей
Средняя цена на вторичке	40 000 рублей
Максимальная стоимость	60 000 рублей
Контрактный мотор за рубежом	500 евро
Купить такой новый агрегат	120 000 рублей

Состояние:	Б У
Комплектация:	двигатель в сборе
Рабочий объем:	1.6 литра
Мощность:	75 л.с.

* Цена на данный двигатель указана справочно

Видео о капитальном ремонте как раз такого мотора

Связаться с администратором сайта Вы можете по электронной почте: [email protected]

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Регулировка клапанов двигателя на Renault своими руками

Регулировка клапанов идентичная на моделях Renault Logan, Simbol, Кангу, Sandero, Лада Ларгус 1,4 8V и 1,6 8V (K7M и K7J). Для того, чтобы начать регулировать клапана двигателя, нужно снять корпус воздушного фильтра и клапанную крышку. Регулировка клапанов производится на холодном двигателе.

Разборка двигателя.

Начинать нужно со снятия корпуса воздушного фильтра.

Откручиваем четыре болта крепления.

Когда корпус воздушного фильтра откручен, аккуратно его приподнимаем и отсоединяем идущий к нему шланг на сапун.

Снимаем воздуховод и отводим его в сторону. Также снимаем шланг со второго сапуна. Отсоединяем броне провода и разъем модуля зажигания.

Также необходимо освободить гофру электропроводов.

Чтобы освободить гофру, нужно разъединить этот хомут.

Провода держатся на двух таких хомутах. Точно также разъединяем второй хомут и отводим провода в сторону. Модуль зажигания снимать с крышки не обязательно. Сейчас у нас есть доступ ко всем болтам крепления клапанной крышки. Перед тем, как их открутить и снять клапанную крышку, необходимо все тщательно продуть сжатым воздухом из компрессора.

Вначале срываем все болты на клапанной крышке, и после выкручиваем их.

Когда болты выкрученные, оцените их состояние. Если они изношены, замените их. Момент затяжки болтов на клапанной крышке не очень большой, поэтому резьба у них не вытягивается и их можно использовать по долгу.

Итак, после того как сняли клапанную крышку, нам необходимо поддомкратить правую сторону автомобиля для удобства. Перед этим, обязательно нужно поставить автомобиль на ручник и включить пятую передачу.

Когда машина поддомкрачена, у нас есть возможность за колесо переворачивать коленвал и соответственно распредвал до нужного нам положения.

Регулировка клапанов Renault Logan

Автомобили Renault Logan комплектуются силовыми агрегатами двух типов:

16-клапанным 1.6 л К4М;
8-клапанными 1.4 л K7J и 1.6 л. K7M.

Первый относится к серии DOHC 16V и не требует регулировки, поскольку в его механизме газораспределения используются гидрокомпенсаторы. Что же касается 8-клапанных 1.4 л двигателей, то они построены по схеме SOHC-8V, а это значит, что время от времени придётся контролировать зазоры в приводе клапанов и регулировать их.

Проверка и корректировка тепловых зазоров в приводе клапанов Renault Logan

Оба вида моторов отличаются надежностью, что подтверждается отзывами автомобилистов, владеющих этой машиной на протяжении нескольких лет.

Преимуществом моторов DOHC 16 V является отсутствие необходимости корректировки зазоров, так как наличие гидрокомпенсаторов делает это автоматически.

Двигатели K7J и K7M имеют конструкцию SOHC 8V – систему с одним распредвалом и клапаном в головке цилиндров. Непременным условием устойчивой работы силовой установки является периодическая регулировка клапанов Рено Логан, которая может быть произведена самостоятельно.

Назначение зазоров

Проверка и корректировка тепловых зазоров в приводе клапанов Renault Logan

Любые отклонения от норм приводят к повышенному износу деталей.

Отчетливый стук в моторном отсеке на холостом ходу в полный голос заявляет владельцу о необходимости корректировки зазоров.

Несоответствие размеров в сторону увеличения не даст полностью открыться клапану, и, как следствие, цилиндр плохо заполнится дозой горючей смеси и мощность мотора упадает.

При уменьшенном зазоре также теряется КПД из-за неполной компрессии, седла обгорают и появляется нагар, что может повлечь незапланированный ремонт ГРМ.

Юстировка должна выполняться на холодном двигателе.

Необходимые инструменты и знания

пассатижи;
комплект щупов;
ключ рожковый на «13»;
ключ баллонный на «10»;
отвертка.

Периодичность регулировки по рекомендации производителя составляет каждые 100 000 км пробега. Но практика показывает, что эти цифры следует сократить до 60 тыс. км. Стоит заметить: использование газа в виде топлива быстрее сажает седло, поэтому в этом случае специалисты советуют корректировать размеры каждые 30 тыс. км пробега.

Нормы зазоров находятся в пределах:

впускные – 0,10-0,15 мм;
выпускные – 0,25-30 мм.

При полной замене выпускных клапанов на новые для притирки нужно выставить 0,2-0,25 мм.

Последовательность регулировки клапанов Рено Логан своими силами

Перед проведением юстировки зазоров следует обязательно проверить натяжение ремня ГРМ и при необходимости отрегулировать его. Далее последовательность действий происходит по схеме:

Открутить 4 болта крепления фильтрующего узла, отсоединить патрубок и снять фильтр.
Снять высоковольтные свечные провода.
Отвернуть 8 болтов крышки клапанного механизма и демонтировать ее.
Первый поршень установить в положение верхней мертвой точки такта сжатия. Нумерация цилиндров начинается с маховика. В таком положении оба клапана I цилиндра закрыты и зазоры максимальны.
Ослабить контргайку одного коромысла и вставить щуп соответствующего размера в промежуток между регулировочным винтом и торцом стержня.
Затягивать регулировочный болт до момента, когда щуп будет перемещаться с усилием. При этом придерживать контргайку от проворачивания.
Зажать контргайку и проверить зазор, если работа выполнена неудовлетворительно – повторить регулировку.
Действуя по тем же образом, откорректировать второй зазор первого цилиндра.
Провернуть коленчатый вал на пол-оборота и провести юстировку на третьем цилиндре.
Далее регулируются клапана Рено Логан на четвертом, а затем на втором цилиндре через каждые пол-оборота из положения ВМТ.
Установить крышку ГРМ, предварительно проверив состояние прокладки.
Установить фильтр.

Судя по состоянию фильтрующего элемента необходимо провести его продувку сжатым воздухом или же полную замену.

Существует еще один метод корректировки зазоров. Поддомкратив левое колесо и установив прямую передачу, можно вращением колеса установить ВМТ и сделать необходимые замеры.

Регулируем клапана (Renault Logan) двигателя K7M

• Затяните требуемым моментом регулировочную гайку тепловых зазоров клапанов (9 Нм).

1 — Метод «свободных коромысел»

2 — Метод «полного открытия выпускного клапана»

(A) Установите выпускной клапан цилиндра 1 в положение полного открытия.

(B) Проверьте зазор впускного клапана цилиндра 3.

• Повторите операции для других цилиндров в указанном порядке.

Регулировка клапанов К7М

Теперь можно приступать непосредственно к самой регулировке клапанов К7М. Что конкретно для этого нужно сделать:

Ослабить затяг контргайки регулировочного болта одного из коромысел. Болт одновременно с этим удерживать от проворачивания посредством пассажитей.
Вставить щуп в проем между краями клапана и регулировочного болта.
Удерживать контргайку от движений, а регулировочный болт вращать в направлении «по часовой». Ровно до тех пор, пока щуп в проеме нельзя будет перемещать с небольшим усилием.
Однако нельзя вворачивать обратно регулировочный болтик так, чтобы щуп был полностью защемлен. Поскольку, таким образом, запчасть начнет двигаться, и тогда зазор окажется гораздо меньше нормальных размеров.
Придерживая регулировочный болт, чтобы тот не провернулся, нужно затянуть потуже контргайку и проверить просвет. Если нужно, регулировку можно повторить.
Точно таким же образом нужно отрегулировать просвет и для второй детали.
Коленвал К7М необходимо провернуть ровно на половину оборота. Именно в подобном положении оба клапана третьего цилиндра полностью закрыты, а их коромысла – полностью свободны.
Проконтролировать просветы между краями клапанов и регулировочных болтиков третьего цилиндра.
Далее, проворачивая коленвал ровно на половину оборота, следует установить поршни четвертого, а после и второго цилиндра в положении ВМТ такта сжатия.

Таким же образом следует выполнить несложную регулировку зазоров клапанов K7M и во всех остальных случаях.

Напоследок остается поставить на место крышечку головки блока цилиндров и все снятые запчасти в противоположной последовательности. В случае необходимости допускается заменить поврежденную или деформированную прокладку крышечки.

Двигатель Renault K7M

К линейке K-series также относят двс: K4J, K7J, K4M и K9K.

Характеристики
Описание
Расход
Применение
Отзывы
Сервис
Поломки
Цены

Технические характеристики двигателя Renault K7M 1.6 литра

Тип	рядный
Кол-во цилиндров	4
Кол-во клапанов	8
Точный объем	1598 см³
Диаметр цилиндра	79.5 мм
Ход поршня	80.5 мм

Система питания	инжектор
Мощность	82 — 90 л.с.
Крутящий момент	124 — 137 Нм
Степень сжатия	9.5 — 9.7
Тип топлива	АИ-92
Экологические нормы	ЕВРО 3/4/5

Тип	рядный
Кол-во цилиндров	4
Кол-во клапанов	8
Точный объем	1598 см³
Диаметр цилиндра	79.5 мм
Ход поршня	80.5 мм

Система питания	инжектор
Мощность	75 л.с.
Крутящий момент	130 Нм
Степень сжатия	9.0
Тип топлива	АИ-92
Экологические нормы	ЕВРО 3

Через сколько регулировать клапана Рено Логан

Зазоры клапанов на двигателе Рено Логан 1.6 регулируются по рекомендации завода изготовителя с интервалом в 100 000 км пробега автомобиля. Желательно эту процедуру производить не более чем на каждые 60 000 км пробега. Если в качестве топлива используется газ то регулировка проводится не мене чем через каждые 30 000 км. Связано это с тем что октановое число газа находится в пределах 105 требуемая степень сжатия 11:1. Для бензина марки 95 октановое число составляет 83-86 требуемая степень сжатия 9:1. Это говорит о том что газ в камере сгорания не сгорает полностью. Часть его остаётся догорать в клапанах и выпускных коллекторах. Это приводит к увеличению температуры горения. Что ослабляет конструкционные свойства применяемых в седлах и клапанах материалов. Проще говоря они быстрее изнашиваются с применением газа в качестве топлива. Поэтому и рекомендуется проводить более частую регулировку клапанов. К вопросу о том а выгодно ли использовать газ в качестве топлива.

Описание устройства мотора К7М 1.6 литра 8v

Онлайн-мануал для этого двигателя вы можете найти тут

Много полезной информации выложено в Club-Renault.ru

На какие машины ставится силовой агрегат Рено K7M

Dokker 1	2012 — н.в.
Lodgy 1	2012 — н.в.
Logan 1	2004 — 2013
Logan MCV 1	2006 — 2013
Sandero 1	2008 — 2012
Sandero 1 Stepway	2009 — 2012

Clio 2	1998 — 2000
Dokker 1	2012 — н.в.
Dokker 1 Stepway	2019 — н.в.
Logan 1	2005 — 2014
Logan 2	2012 — н.в.
Logan 2 Stepway	2018 — н.в.
Megane 1	1995 — 1999
Scenic 1	1996 — 2003
Sandero 1	2009 — 2014
Sandero 2	2012 — н.в.
Sandero 1 Stepway	2009 — 2014
Sandero 2 Stepway	2014 — н.в.

Недостатки, поломки и проблемы двигателя К7М

Производитель заявляет ресурс двигателя в 250 000 км, но он легко ходит и 400 000 км.

Признаки сбившихся тепловых зазоров

Чтобы вовремя выполнять регулировку, каждому водителю важно прислушиваться к машине.

Что требуется регулировка просветов в приводе К7М, говорит громкий четкий стук, который отчетливо слышно, если запустить мотор «холостыми» с закрытым капотом. Если зазоры слишком большие, двигатель не сломается и аварийных ситуаций сам факт не вызовет, но вот клапанный механизм износится в разы быстрее.

Кроме того, если зазоры впускных клапанов увеличены, ухудшается их пропускная способность и, следовательно, наполнение цилиндров горючим. А это означает, что и мощность движка постепенно снижается.

Если зазоры у выпускных клапанов отсутствуют, помимо неровной работы, а также снижения мощности мотора из-за падения компрессии, есть вероятность, что тарелки данных деталей и их седла обгорят из-за чрезмерного нагрева. Поскольку, если клапан движка К7М не садится плотно в седло, он охлаждается гораздо хуже.

Цена двигателя Renault K7M нового и бу

Минимальная стоимость	25 000 рублей
Средняя цена на вторичке	40 000 рублей
Максимальная стоимость	60 000 рублей
Контрактный мотор за рубежом	500 евро
Купить такой новый агрегат	120 000 рублей

Состояние:	Б У
Комплектация:	двигатель в сборе
Рабочий объем:	1.6 литра
Мощность:	75 л.с.

* Цена на данный двигатель указана справочно

Видео о капитальном ремонте как раз такого мотора

Связаться с администратором сайта Вы можете по электронной почте: [email protected]

Что необходимо иметь под рукой и знать при совершении такого ремонта?

Данная категория ремонта под силу любому автолюбителю, имеющему подобный седан Renault Logan. Но для этого следует обладать определенным багажом знаний и иметь в наличии, требуемый инструмент. Вот перечень набора инструмента, без которого не обойтись:

набор шурупов определенного вида;
плоскогубцы;
рожковый ключ на 13;
рожковый ключ на 10;
обычная отвертка.

Владельцы Рено Логан должны проводить регламентную регулировку клапанной системы после каждых 100 тыс. км пробега, независимо от того 8 клапанов или 16 в моторе. Однако, большинство специалистов не согласны с такой периодичностью. Они считают, что регулировка клапанов выполняться должна чаще, каждые 60 тыс. км. Водители с большим стажем эксплуатации Рено Логан говорят о том, что езда на газе вместо бензина отрицательно сказываться на клапанах. В первую очередь, наблюдается просадка седла. Происходит запуск в камеру газа, а не топлива из-за неправильных зазоров, которые возникли.

Специалисты на автосервисах VIP-класса выполняют регулировку клапанной системы Renault Logan каждые 30 тыс. км независимо от того, какой показатель мотора, 1.4 и 1.6.

При проведении подобных ремонтных действий необходимо помнить стандарты по зазорам. Вот эти значения:

Зазоры для впускных клапанов варьируются в диапазоне от 0.1 мм до 0.15 мм;
Выпускные клапаны должны иметь зазорную часть от 0.25 мм до 30 мм.

Если же производится установка новых выпускных 8 клапанов или 16, то следует увеличить зазор для прохождения ими притирки. В этом случае, диапазон изменяется на 0.2-0.25 мм

Регулировка клапанов двигателя на Renault своими руками

Разборка двигателя.

Начинать нужно со снятия корпуса воздушного фильтра.

Откручиваем четыре болта крепления.

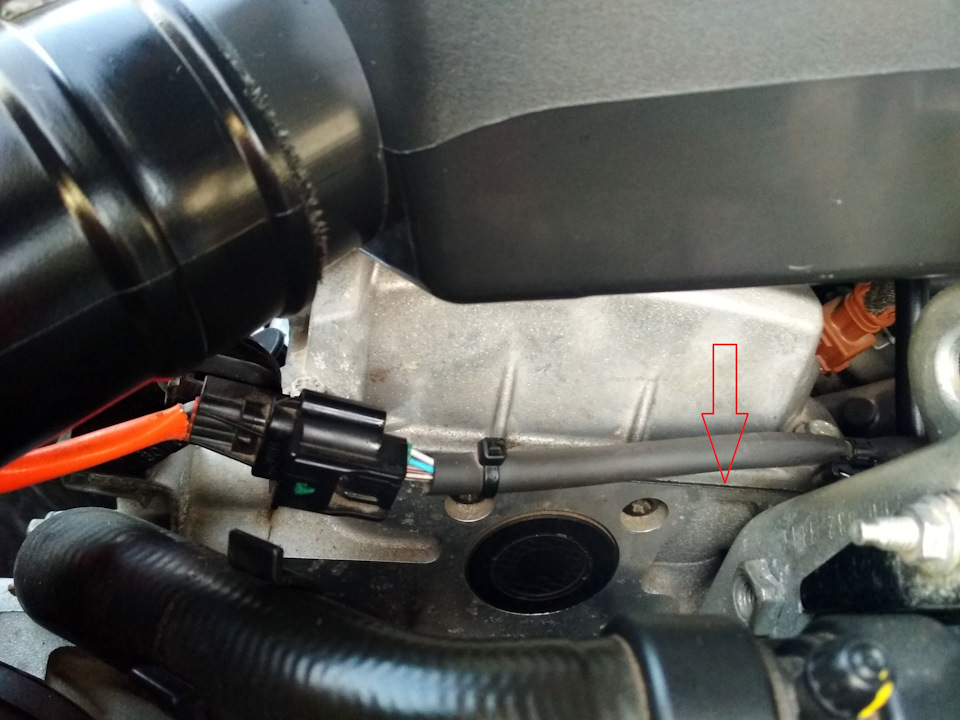

Также необходимо освободить гофру электропроводов.

Чтобы освободить гофру, нужно разъединить этот хомут.

Вначале срываем все болты на клапанной крышке, и после выкручиваем их.

Итак, после того как сняли клапанную крышку, нам необходимо поддомкратить правую сторону автомобиля для удобства. Перед этим, обязательно нужно поставить автомобиль на ручник и включить пятую передачу.

Регулировка зазоров в приводе клапанов на Renault Logan 2

Работу выполняют только на двигателе 1,6 8V (К7М). На двигателе 1,6 16V (К4М) в приводе клапанов установлены гидрокомпенсаторы, поэтому регулировка тепловых зазоров не требуется. Проверку и регулировку клапанов выполняем на холодном двигателе (температура 20-25 ‘С).

Для выполнения работы потребуются набор плоских щупов, специальный ключ для регулировки клапанов. При установке крышки головки блока цилиндров необходимо заменить прокладку. При отсутствии специального ключа для регулировки, можно воспользоваться рожковым ключом на 3 мм, небольшим разводным ключом или просто пассатижами.

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи. 2. Отсоединяем колодку жгута проводов и высоковольтные провода от катушки зажигания (см. тут). 3. Снимаем корпус воздушного фильтра (см. тут).

4. Поддев шлицевой отверткой, освобождаем жгут проводов генератора из держателя спереди двигателя.

5. Ключом TORX T30 отворачиваем болт 1 крепления трубки ГУР. Освободив жгут проводов 2 из паза в приливе крышки головки блока цилиндров, отводим его в сторону от крышки головки блока цилиндров. Извлекаем трубку 3 клапана продувки адсорбера из паза и отводим трубку в сторону.

6. Отсоединяем шланг системы вентиляции картера от штуцера крышки головки блока цилиндров.

7. Торцовым ключом на 8 мм отворачиваем восемь болтов крепления крышки.

8. Снимаем крышку головки блока цилиндров, не снимая с нее катушку зажигания.

Проверка зазоров в приводе клапанов возможна в разной последовательности. Но в любом случав зазоры проверяются только при закрытых клапанах (кулачки распределительного вала не должны поджимать коромысла). Чтобы случайно не ошибиться, удобнее регулировать клапана отдельно для каждого цилиндра, начиная с первого. Нумерация цилиндров начинается со стороны коробки передач.

9. Торцовым ключом не 18 мм с трещоткой (см. тут) поворачиваем коленчатый вал в исходное положение, соответствующее ВМТ такта сжатия в первом цилиндре.

При регулировке клапанов особая точность установки положения коленчатого вала не требуется. Поэтому ориентироваться можно по кулачкам распределительного вала, когда рабочая поверхность коромысла находится напротив цилиндрической поверхности кулачка — клапан закрыт.

Если при этом покачать коромысло — будет чувствоваться зазор. Когда кулачок поджимает коромысло (или только начинает поджимать), покачать коромысло будет невозможно. Исходное положение коленчатого вала для начала регулировки будет тогда, когда коромысла клапанов первого цилиндра не поджаты кулачками. Если ориентироваться по кулачкам затруднительно, то выставить коленчатый вал в исходное положение можно по метке на зубчатом шкиве распределительного вала. Для этого необходимо снять верхнюю крышку ремня привода ГРМ и поворачивать коленчатый вал, пока метка на шкиве распределительного вала не сместится в верхнее положение (см. тут).

На шкиве коленчатого вала выбиты четыре метки. По ним можно ориентироваться, поворачивая коленчатый вала из исходного положения на 180*. Для удобства необходимо маркером отметить метку 2, соответствующую исходному положению (ВМТ такта сжатия в первом цилиндре).

При нахождении метки 3 против метки 1 поршни второго и третьего цилиндров будут в положении ВМТ. Две другие метки на шкиве соответствуют повороту коленчатого вала на 90*.

10. Набором плоских щупов проверяем зазор в приводе впускного клапана первого цилиндра.

11. Для регулировки зазора ключом на 10 мм ослабляем затяжку контргайки и, ключом или пассатижами вращая регулировочный винт, добиваемся, чтобы щуп номинального размера (-0,4 мм для выпускных клапанов, -0,2 мм — для впускных,) можно было перемещать в зазоре с небольшим усилием.

12. Удерживая регулировочный винт, затягиваем контргайку. Если при этом оптимальный зазор сбился, повторяем регулировку. 13. Аналогично регулируем зазор в приводе выпускного клапана. 14. Повернув коленчатый вал на 180’, аналогично регулируем привод клапанов третьего цилиндра. 15. Аналогично, поворачивая коленчатый вал каждый раз на 180’, регулируем клапаны четвертого и второго цилиндров. 16. Чистой ветошью очищаем привалочную плоскость крышки и головки блока цилиндров от остатков герметика и масла. 17. Устанавливаем крышку с новой прокладкой на головку блока цилиндров. Болты затягиваем равномерно. в два приема (см. моменты затяжки тут), соблюдая показанную на фото последовательность.
