Кайрон санг йонг как работает полный привод
Дорожный просвет корейского внедорожника составляет 210 мм. Для полного привода использована система Part Time, межосевой дифференциал отсутствует. Водитель самостоятельно управляет распределением тяги, выбирая один из режимов: 2H, 4H, 2L, 4L. Режим 4L включает понижающую передачу.
В качестве силовых агрегатов используются моторы объемом от 2,0 до 3,2 л. В Россию поставлялись только две версии: SsangYong Kyron 2,3 бензин и 2,0 дизель. С этими двигателями в паре работают пятиступенчатые механические и автоматические трансмиссии на четыре, пять или шесть ступеней.
Даже базовые версии модели радуют богатым оснащением: ABS, EBD, кондиционер, подогревы сидений, полный электропакет. В топовых версиях появляются климат-контроль, ESP, кожаный салон, неплохая аудиосистема, люк. Получается, за умеренные деньги вы получаете солидно укомплектованный джип с надежными силовыми агрегатами, позаимствованными у Mercedes-Benz. Эти агрегаты нельзя считать верхом технологичности. Но они проверены временем, хорошо себя зарекомендовали на легендарных моделях немецкого автопроизводителя.
Сильные и слабые стороны двигателя SsangYong Kyron
D20DT
Четырехцилиндровый турбодизельный двигатель объемом 2,0 л выдает 141 л. с. мощности, при этом крутящий момент достигает 310 Н·м. Он изготовлен по лицензии Mercedes-Benz, при правильном обслуживании без проблем ходит около 250 тыс. км. Слабым местом считается гидронатяжитель цепи ГРМ, отдельные автовладельцы сталкивались с заклинившим натяжным роликом приводного ремня, прикипевшими свечами накаливания и проблемами запуска при морозах ниже -25°C. Чтобы этого не происходило, рекомендуют штатный аккумулятор менять на аналог с большей емкостью – свыше 90 А·ч, а также заправляться только на проверенных АЗС. Если вы не уверены в качестве дизтоплива, добавляйте в него присадку FuelEXx Diesel . Это удалит из топлива воду, минимизировав риск его частичного или полного замерзания, повысит цетановое число, снизит нагрузку на катализатор и сажевый фильтр, поспособствует очистке камеры сгорания и раскоксовке поршневых колец, защитит от износа топливные форсунки.
Чтобы продлить жизнь турбокомпрессору D20DT, который зачастую не выхаживает более 150 тыс. км, после интенсивной езды по трассе желательно не глушить мотор сразу же. Дайте ему поработать несколько минут на холостых оборотах. По возможности установите турботаймер.
Итак, несмотря на случающиеся поломки SsangYong Kyron D20DT, которые связаны с низким качеством отечественного топлива, климатическими особенностями, несвоевременным обслуживанием, дизельная версия пользуется спросом. Это связано с хорошими динамическими показателями и низким расходом топлива – от 7,5 л на 100 км пути в смешанном цикле. Но чтобы наслаждаться беспроблемной ездой как можно дольше, рекомендуем строго придерживаться регламента обслуживания, плюс профилактически обработать мотор. В смазочную систему ДВС помещается 7,5 л масла. Для двукратной обработки понадобится одна упаковка RVS Master Engine Di12 и одна упаковка Di4. Присадка образует на рабочих поверхностях плотный слой металлокерамики с низким коэффициентом трения – от 0,003 до 0,007. Это снизит локальные температуры, замедлит процессы окисления и разложения масла. Новообразованный слой не испытывает деформационного напряжения, так как имеет такой же коэффициент линейного термического расширения, как и сам металл. Его толщина может достигать 0,7 мм, а сама структура является микропористой, что способствует удержанию масляной пленки на рабочей поверхности.
Благодаря применению присадки восстановятся и упрочнятся изношенные контактные поверхности, нормализуется компрессия, расход топлива снизится минимум на 1 литр, сократится износ при пуске на холодную. По результатам независимых испытаний , RVS-Master помогает, когда двигатель троит, увеличивается расход масла и топлива.
Бензиновый 2,3-литровый двигатель SsangYong Kyron выдает 150 лошадиных сил мощности. Рядная четырехцилиндровая установка – прототип 111-го мотора Mercedes-Benz. Он прекрасно ездит даже на отечественном бензине АИ-95, хотя слабоват для тяжелого полноприводного джипа. Среди недостатков G23D протекающие задний сальник коленвала и прокладка клапанной крышки, выходящие из строя датчики кислорода. Что касается ресурса, G23D может ходить под 300–400 тыс. км. Главное – правильно его обслуживать, избегать перегревов, гидроударов и т. д.
Если вы почувствовали, что ухудшилась динамика и повысился расход SsangYong Kyron, придется провести комплексную диагностику. В случае естественного износа силового агрегата восстановить компрессию, нормализовать расход и мощность поможет присадка RVS Master. В смазочной система ДВС 7,5 л масла. Поэтому для одной обработки понадобится RVS Master Engine Ga6 и половина упаковки Ga3 . Результаты от применения присадки следующие
- Восстановление и упрочнение узлов трения.
- Повышение давления в масляной системе.
- Снижение расхода масла и топлива.
- Минимизация уровня шумов, вибраций.
- Упрощение пуска при минусовых температурах.
Увеличение ресурса МКПП и АКПП, полного привода SsangYong Kyron
В базовой версии корейский внедорожник комплектуется пятиступенчатой механикой. Для Кайрона с дизельным ДВС используется пятиступенчатая АКПП, а бензиновая модель G23D оснащалась сначала четырехдиапазонным, а затем – шестидиапазонным автоматом. У автоматических трансмиссий схожие неисправности: толчки, дерганья при переключениях, переход АКПП в аварийный режим, выход из строя блоков управления. Хотя это реже случается с пятиступенчатым автоматом Mercedes-Benz – 722.6. При аккуратной эксплуатации она может ходить 400–500 тыс. км. А вот шестиступенчатая DSI-6 M78 менее надежна. В ней часто выходит из строя гидротрансформатор, появляются непонятные вибрации с последующими повреждениями трансмиссии.
Читайте также:
Чтобы АКПП SsangYong Kyron ходила дольше, рекомендуем обработать её присадкой RVS Master Transmission Atr7 . Это восстановит шестеренки, зубчатые колеса, снизит шумность коробки, устранит вибрации, сделает переключение легким и плавным.
Для механической коробки и полного привода SsangYong Kyron подойдет присадка RVS Master Transmission Tr5 . Она нарастит слой металлокерамики на поверхностях трения. Но учтите, ездить на полном приводе по городу и трассе круглый год не стоит. Это чревато выходом из строя дорогостоящей раздаточной коробки. Для нормальной езды по дорогам общего пользования подойдет режим 2H, а для песка, грязи, снега используйте 4H.
Ну чего вы на парня накинулись в самом деле-то? Я тоже по незнанке на ходу 4L включал и не понимал чего оно не работает, потом мануал почитал, разобрался. Тут человек может и читал да не понял.
Я слышал советовали зарание включать 4Н!
В принципе, для привода без разницы, когда Вы его подключите. Но, с точки зрения движения автомобиля в целом, подключив полный привод заранее, Вы сможете застрять, гораздо дальше продвинувшись в избранном Вами направлении. 🙂
северный фонд клана
А ваще, северный, я тя не пойму, то востог дикий от авто, то авто — полный отстой (см.пост выше), причем разница во времени изложения 10 минут — ты об одном и томже авто говоришь? Определись.
конечно об одном и томже. восторг как пер если не останавливаясь,а насчетполного привода не опускал я его,а озадачился. потому что реально не понять когда он включается блин. если включен то восторг, если нет, то недоумение. че не понятно то?
северный фонд клана
северный фонд клана
северный фонд клана
-
Читайте также:
Ну чего вы на парня накинулись в самом деле-то?
привычка такая. на дорогах за многие годы отточенна. обосцри ближнего называется. потом удивляемся почему живем так хреново,а потому что даже промеж себя согласия нет
как говорил леопольд ребята давайте жить дружно. все понятно проблемы и тд. и все же будем иметь уважение к друг другу.
сделал все как написанно, вот и спросил че и как. ямки г-венные были а он не выполз. фигня ?
индикатор 4L должен не моргать, а загореться постоянно. к тому же иногда чтобы полностью включился 4H нужно тронуться буквально пол метра.
з.ы. будешь грубить всем и дальше, отправишься в режим чтения форума.
северный фонд клана
где показано, что при движении в повороте все колеса катятся по своим траекториям, причем передние по большему радиусу чем задние, т.е. вращаются с разными угловыми скоростями. Для компенсации разных угловых скоростей, в автомобиле требуются три дифференциала: два меж колёсных и один межосевой, как раз и отсутствующий в part-time, а равно на Кайроне. Отсутствие межосевого дифференциала вызывает напряжения в трансмиссии автомобиля при движении в поворотах, причем чем меньше радиус поворота (больше вывернуты передние колеса) тем большие негативные нагрузки испытывает трансмиссия, выражающиеся в увеличении сопротивления движению в поворотах. Таким образом на полном приводе (4WD) допустимо двигаться на покрытиях допускающих проскальзывание колес для компенсации нагрузок в трансмиссии, на то как грязь, песок, снег, лед, а в остальное время, на дорогах с твердым покрытием, необходимо передвигаться на заднем приводе. в) Пренебрежение вышеназванными ограничениями приведет (не сразу, так через некоторое время) к поломкам агрегатов и узлов автомобиля – могут сломаться дифференциалы мостов, раздаточная коробка, оторваться кронштейн переднего редуктора, где стоимость ремонта может исчисляться десятками тысяч рублей. г) Особое внимание стоит уделить движению на полном приводе на скользких дорогах в зимний период, когда проскальзывание колес при маневрировании может привести к потере сцепления с покрытием дороги, а равно потере управления автомобилем.
3. Режимы 2H/ 4H/ 4L(пониженный ряд)
4. Включение полного привода
Меры предосторожности при использовании полного привода.
-
Читайте также:
- При движении по обычной асфальтовой дороге используйте только режим 2H. Не переключайте автомобиль в режим 4H или 4L при движении по асфальтированной дороге. Это может привести к повреждению трансмиссии.
- При движении по обычной асфальтированной дороге с полным приводом возможны нежелательные шумы, преждевременный износ покрышек или увеличенное потребление топлива.
- При поворотах на кривой дороге при движении с полным приводом (4L или 4H) возможны механические стуки и звуки сопротивления в трансмиссии автомобиля. Это нормальные явления, связанные с внутренним сопротивлением трансмиссии при нормальной работе полного привода. Во избежание повреждения трансмиссии не двигайтесь с чрезмерно высокой скоростью по кривой дороге.
- Не передвигайтесь со скоростью выше 80 км/ч при движении с полным приводом.
- Для переключения режимов трансмиссии требуется некоторое время (примерно 5-10 секунд), окончание переключения обозначается соответствующими индикаторами.
- При изменении режимов полного привода возможны механические шумы и удары. Это нормальное явление, связанное с изменением режима.
При переключении с режима 4L на режим 4H в автомобиле с автоматической коробкой передач переместите рычаг селектора из положения N в положение R после нажатия кнопки 4WD, а затем переместите его обратно в положение N . Это упрощает смену режима. Интересно каким образом и за счет чего ?
5. Общая схема системы полного привода SY Kyron
д) обмотка муфты обесточивается через 5 секунд после активации электромагнитного клапана ступицы.
Фото раздатки Кайрон
Блок электромотора с редуктором
Ответный фланец на раздатке. По центру виден штифт «шнека» двигающего вилки в раздатке
Здесь ротор показан с червячной резьбой
Узел с зубчатым колесом, контактактной группой и платой позиционирования
Планетарный редуктор в раздатке
-
Читайте также:
Сверху виден маслозаборник насоса
Две вилки и шнек-толкатель
8. Вакуумная система. Как уже сказано выше для управления хабами используется «вакуум», создаваемый: на дизеле — отдельным вакуумным насосом, находящийся в задней торцевой части двигателя и приводящийся распредвалом (дополнительно используется для вакуумного усилителя тормозов, турбины, системы EGR) Фото вакуумного насоса на дизеле:
на бензинке — нет отдельного насоса, используется разрежение создаваемое на в пуске, т.е. в дроссельной заслонке.
Кроме этого в системе подключения используются шланги, обратные механические клапаны на шлангах, а также электромагнитный клапан, находится у АКБ.

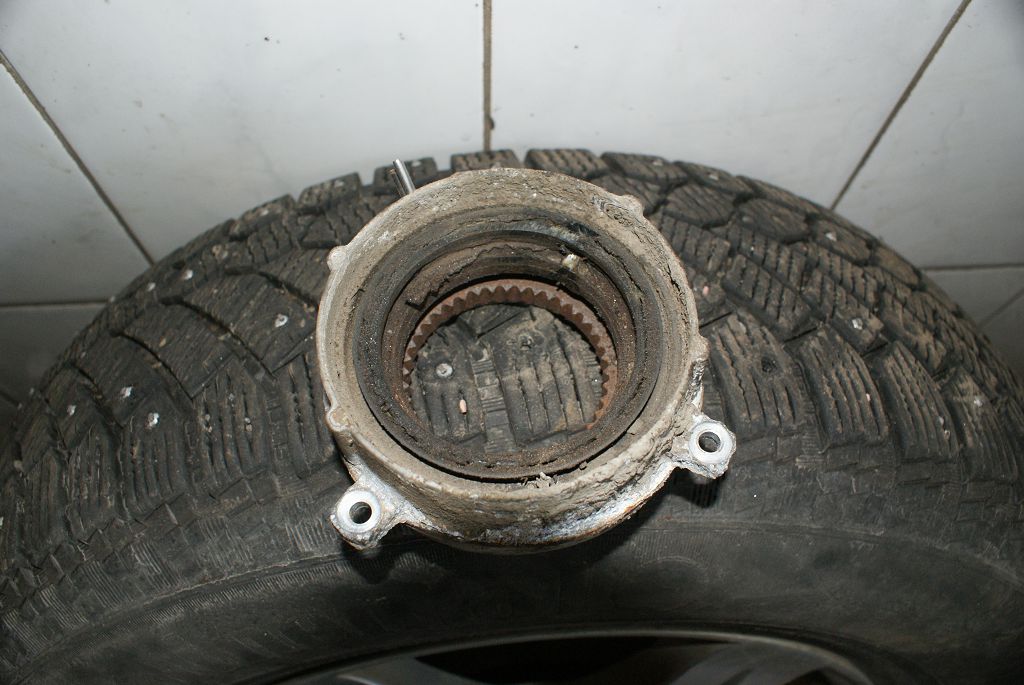

Пример заржавевшего хаба с уже разрушенной возвратной пружиной
10. Передний «мост»
Внешний — Рцеппа шестишариковый, тип «GKN»
Для шариковых шарниров Рцеппа необходимо применять пластичные смазки с содержанием дисульфида молибдена MoS 2.
Внутренний — производное от Рцеппа, тип трехшиповый «Трипод» (ролики на игольчатых подшипниках)
Для шарниров типа «Трипод», на игольчатых подшипниках, пластичные смазки не должны содержать добавки молибдена MoS2.
Хабы Dominant SY41051009100, отчет, отчет2
Переключение между режимами 2Н и 4Н можно выполнять на скорости до 70 км/ч при прямолинейном движении.
Режим 4Н использовать до 80 км/ч. Иначе повреждается трансмиссия.
Режим 4L включается и выключается только на полностью остановившемся автомобиле на нейтральной передаче.
Сегодня на конец-то дошли руки разобраться с проблемой НЕподключения ПП. Вот уже пошёл второй месяц как мой «конь» стал исключительно заднеприводным.
На Драйве и Кайрон-Клане отчетов на эту тему очень много, поэтому не буду особо детализировать отчет.
Справой стороной ситуация обратная: при заглушенном двигателе привод вращается вместе с колесом, (т.е. пружина цела), а на заведенном привод не вращается, значит хаб держит вакуум. Заглушил двигатель и правый хаб был в зацеплении не более 20 сек., т.е. или он негерметичный, или обратный клапан на вакуумной магистрали не работает.
Далее, дело дошло до обратного клапана, он конечно же не работал — легко продувался в обе стороны. Новый я ставить не стал, а продул/промыл/просушил этот клапан — работоспособность полностью восстановлена.

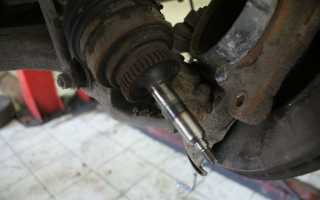

Дошла очередь до замены левого хаба. Тут все как у всех, разборка ступичного узла со съемом верхней шаровой. При вытаскивании хаба из ступицы, он у меня развалился в руках, корпус полностью разрушен коррозией. (См. Фото)
Ура, ПП теперь работает как часики. Мой конь теперь снова полноприводной.
Сегодня рассмотрим устройство и ремонт полного привода на автомобиле SSangYong Kyron.
В интернете существует масса статьей об устройстве и принципах работы системы полного привода. Мы же рассмотрим самую распространенную неисправность на данных автомобилях.
Когда в салоне водитель переводит переключатель из режима 2Н в режим 4Н, происходит целый ряд процессов, который обрабатывает электронный блок управления полным приводом.
Нас интересует пневматическая часть.

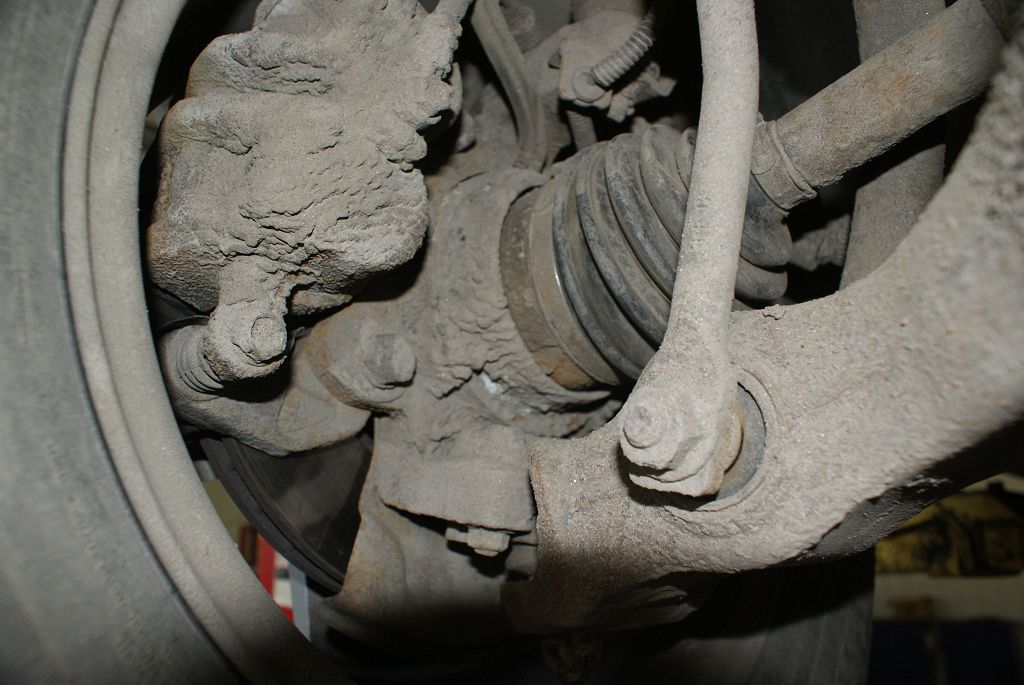

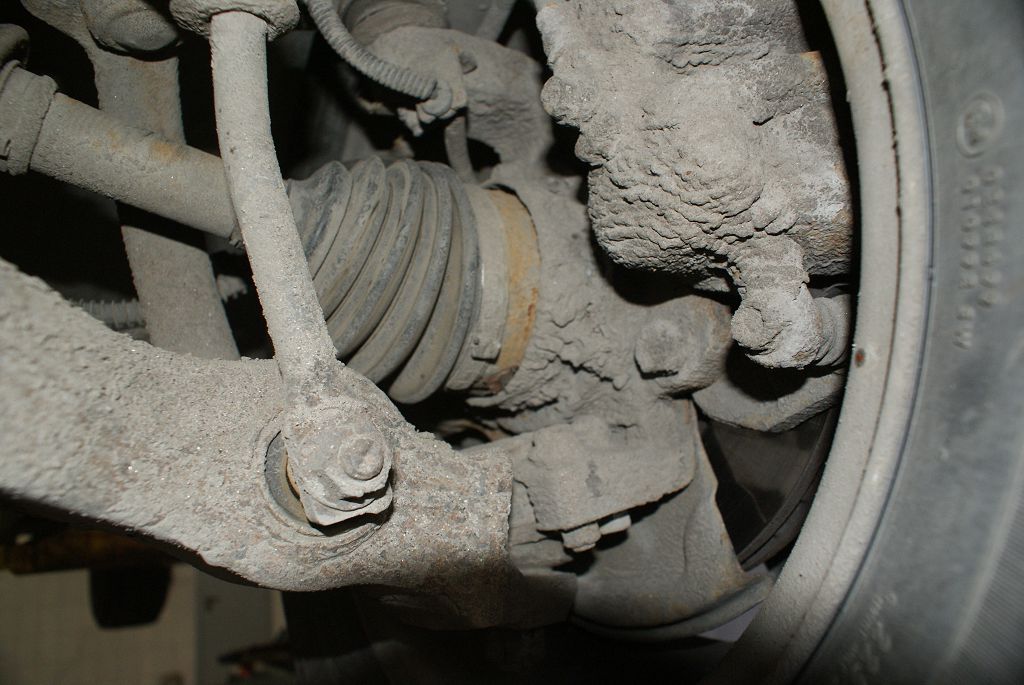

Муфта полного привода установлена на поворотном кулаке.
На муфту приходят вакуумные трубки.
Когда включен только задний привод вакуум удерживает зубцы муфты от зацепления со ступицей колеса и наружным шрусом.
Когда включен полный привод вакуум с муфты пропадает, и возвратная пружина выдвигает зубцы муфты и происходит зацепление.

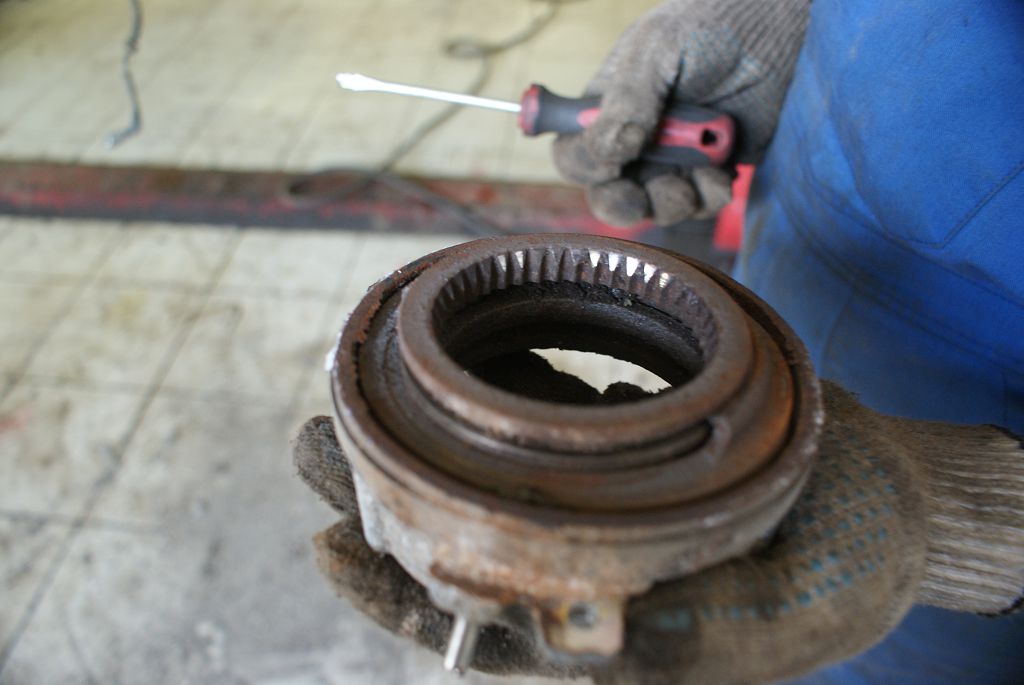

Самая распространенная проблема заключается в разрушении корпуса муфты и попаданию влаги внутрь мембраны.
Так же грязь, пыль, соль и прочие неприятные вещи засасываются в вакуумные трубки и забивают клапан, который как раз и управляет подачей или отсутствием вакуума. Поэтому при выходе из строя муфт полного привода мы рекомендуем заменить и этот клапан.
На дизельных двигателях разряжение создает специальный вакуумный насос, который приводится в действие за счет распределительного вала. На бензиновых двигателях используется разряжение из впускного коллектора.
Так же одна из болячек этой системы полного привода это обрыв электропроводки моторчика раздаточной коробки. Страдают этой проблемой автомобили чаще всего зимой при наезде на снежно-ледовые препятствия. Спасает установка дополнительной защиты раздаточной коробки.
Кстати не первый раз общаемся с клиентами, которым на официальном дилере при покупке автомобиля сказали включать полный привод прямо на ходу. КАТЕГОРИЧЕСКИ запрещается включать полный привод в движении. Велика вероятность разрушения зубцов муфты или ступицы. Остановитесь, если АКПП нажмите и удерживайте тормоз, если МКПП то выжимайте сцепление. Переведите переключатель в необходимое вам положение. После того, как загорится соответствующий индикатор на панели приборов, можете начинать движение.
И помните! Ваш автомобиль заднеприводный с возможностью подключения переднего моста.
Таким образом на полном приводе (4WD) допустимо двигаться на покрытиях допускающих проскальзывание колес для компенсации нагрузок в трансмиссии, на то как грязь, песок, снег, лед, а в остальное время, на дорогах с твердым покрытием, необходимо передвигаться на заднем приводе.
FAQ: 4WD (полный привод)
- Тема закрыта
#1 Олег03
Черный пиарщик клана
- Пол: Мужчина
- Город: Улан-Удэ
- бензин автомат
- Имя:Олег
Популярное сообщение!
1. Что такое «part-time»? Из дословного перевода словосочетания «part-time» –»частичное время», следует что полный привод (4WD) включается кратковременно, а постоянной ведущей осью при движении по дорогам с твердыми покрытиям, является задняя. Таким образом наш автомобиль является по сути «заднеприводным», но с возможностью подключить переднюю ось на бездорожье.
2. Особенности использования 4WD «part-time». а) включение передней оси должно производиться водителем; б) накладывает определенные ограничения при движении с полным приводом объясняемые рисунком и видео
где показано, что при движении в повороте все колеса катятся по своим траекториям, причем передние по большему радиусу чем задние, т.е. вращаются с разными угловыми скоростями. Для компенсации разных угловых скоростей, в автомобиле требуются три дифференциала: два меж колёсных и один межосевой, как раз и отсутствующий в part-time, а равно на Кайроне. Отсутствие межосевого дифференциала вызывает напряжения в трансмиссии автомобиля при движении в поворотах, причем чем меньше радиус поворота (больше вывернуты передние колеса) тем большие негативные нагрузки испытывает трансмиссия, выражающиеся в увеличении сопротивления движению в поворотах. Таким образом на полном приводе (4WD) допустимо двигаться на покрытиях допускающих проскальзывание колес для компенсации нагрузок в трансмиссии, на то как грязь, песок, снег, лед, а в остальное время, на дорогах с твердым покрытием, необходимо передвигаться на заднем приводе. в) Пренебрежение вышеназванными ограничениями приведет (не сразу, так через некоторое время) к поломкам агрегатов и узлов автомобиля – могут сломаться дифференциалы мостов, раздаточная коробка, оторваться кронштейн переднего редуктора, где стоимость ремонта может исчисляться десятками тысяч рублей. г) Особое внимание стоит уделить движению на полном приводе на скользких дорогах в зимний период, когда проскальзывание колес при маневрировании может привести к потере сцепления с покрытием дороги, а равно потере управления автомобилем.
3. Режимы 2H/ 4H/ 4L(пониженный ряд)
4. Включение полного привода
Изменение режима движения Переключение из режима 2H в режим 4H можно производить в движении, при этом скорость должна быть не выше 70км/ч. Для переключение в полный привод необходимо повернуть «выключатель полного привода» из положения «2H» в положение «4H». На переключение трансмиссии в режим «4H» требуется около 5секунд, окончание переключения загорается зеленый индикатор «4H High».
Включение/выключение режима «4WD LOW» для: — автомобиля с АКПП, остановите автомобиль на ровной поверхности, удерживая педаль тормоза переместите рычаг селектора АКПП в положение «N», поверните выключатель полного привода в требуемое положение и дождитесь переключения. — автомобиля с МКПП, остановите автомобиль на ровной поверхности и переместите рычаг переключения передач в нейтральное положение, нажав педаль сцепления, поверните выключатель полного привода в требуемое положение и дождитесь переключения. При переключении из режима 4H в 4L индикатор 4WD HIGH горит, 4WD LOW мигает. После завершения переключения индикатор 4WD Low включается, а 4WD High выключается.
Меры предосторожности при использовании полного привода.
- При движении по обычной асфальтовой дороге используйте только режим 2H. Не переключайте автомобиль в режим 4H или 4L при движении по асфальтированной дороге. Это может привести к повреждению трансмиссии.
- При движении по обычной асфальтированной дороге с полным приводом возможны нежелательные шумы, преждевременный износ покрышек или увеличенное потребление топлива.
- При поворотах на кривой дороге при движении с полным приводом (4L или 4H) возможны механические стуки и звуки сопротивления в трансмиссии автомобиля. Это нормальные явления, связанные с внутренним сопротивлением трансмиссии при нормальной работе полного привода. Во избежание повреждения трансмиссии не двигайтесь с чрезмерно высокой скоростью по кривой дороге.
- Не передвигайтесь со скоростью выше 80 км/ч при движении с полным приводом.
- Для переключения режимов трансмиссии требуется некоторое время (примерно 5-10 секунд), окончание переключения обозначается соответствующими индикаторами.
- При изменении режимов полного привода возможны механические шумы и удары. Это нормальное явление, связанное с изменением режима.
При переключении с режима 4L на режим 4H в автомобиле с автоматической коробкой передач переместите рычаг селектора из положения N в положение R после нажатия кнопки 4WD, а затем переместите его обратно в положение N . Это упрощает смену режима. Интересно каким образом и за счет чего ?
Индикатор 4WD CHECK Данный предупреждающий индикатор включается при включении зажигания и должен отключиться, если система находится в нормальном состоянии. Если индикатор 4WD CHECK продолжает гореть, автомобиль (систему полного привода) необходимо проверить в ближайшем авторизованном сервисном центре SsangYong.
5. Общая схема системы полного привода SY Kyron
6. Блок управления TCCU TCCU (Transmission Case Control Unit, блок управления раздатки и подключения переднего привода) расположен под сиденьем водителя и позволяет осуществлять включение полного привода (на все колеса) и обратный переход в режим заднего привода (только 2 задних колеса) в зависимости от выбранного водителем положения переключателя режимов.
7. Раздаточная коробка (раздатка) Оборудована планетарным редуктором, 2-ступенчатая раздаточная коробка c ручным управлением («Part Time») осуществляет передачу крутящего момента на все колеса: в режиме 4WD “HIGH” (4H) — без преобразования, а в режиме 4WD “LOW” (4L) — с повышающим коэффициентом 2,48. Распределение крутящего момента 50/50. Заправочный объем 1,4 л. Тип масла — ATF Dexron II / III. Производитель BorgWarner, модель (предположительно) «4426 2-Sp ESOF PT». Привод переднего моста осуществляется посредством зубчатой цепи. Цепь согласно каталога «Morse» на раздатку 4426 2-Sp ESOF идет HV-027 (Ssangyong Y250 Rexton, C100 Actyon, Q100PU, D100 Kyron). Характеристики цепи HV-027: .5033 Pitch x 1 W x 62 Pitches — RP, где «.5033 Pitch» — расстояние между осями звена цепи в дюймах «1 W» — 1 дюйм ширина («W»-Wide) цепи «62 Pitches» — 62 оси, или 31 звено «RP» — «Rotary Pitch», круглая ось
Принцип работы РК (поключения переднего привода) При переводе переключателя из положения 2H в положение 4H: а) подается напряжение на соленоид электромагнитной муфты (синий); б) диск муфты (желтый) примагничивается к муфте, тем самым производится «мягкое» подключение, «синхронизация» вращения ведущего вала с ведомым (шестерни+цепь раздатки, передний кардан, редуктор и привода переднего моста) в) электромотор РК вращает ось вилок, соответственно вилка подключения 4H (розовый) перемещает зубчатую коронную шестерню (красный), т.е. производится уже жесткое подключение. г) через 4 секунды, TCCU чз электромагнитный клапан вакуумной системы управления полным приводом, отключает «вакуум», тем самым хабы (под воздействием возвратной пружины внутри хаба) соединяют привода со ступицами передних колес
д) обмотка муфты обесточивается через 5 секунд после активации электромагнитного клапана ступицы.
Фото раздатки Кайрон
Блок электромотора с редуктором
Ответный фланец на раздатке. По центру виден штифт «шнека» двигающего вилки в раздатке
Ротор электродвигателя
Здесь ротор показан с червячной резьбой
Узел с зубчатым колесом, контактактной группой и платой позиционирования
Планетарный редуктор в раздатке
Цепь раздатки
Сверху виден маслозаборник насоса
Две вилки и шнек-толкатель
8. Вакуумная система. Как уже сказано выше для управления хабами используется «вакуум», создаваемый: на дизеле — отдельным вакуумным насосом, находящийся в задней торцевой части двигателя и приводящийся распредвалом (дополнительно используется для вакуумного усилителя тормозов, турбины, системы EGR) Фото вакуумного насоса на дизеле:
на бензинке — нет отдельного насоса, используется разрежение создаваемое на в пуске, т.е. в дроссельной заслонке.
Кроме этого в системе подключения используются шланги, обратные механические клапаны на шлангах, а также электромагнитный клапан, находится у АКБ.
9. Хабы Конструкция и схема хаба
Пример заржавевшего хаба с уже разрушенной возвратной пружиной
10. Передний «мост»
Передние приводы. Шарнир равных угловых скоростей (ШРУС), именуемый в народе «граната» — составная часть полуоси, передающей крутящий момент от дифференциала на ведущие управляемые колеса. ШРУС состоит из корпуса»чашки», сепаратора, обоймы и подшипников (шариковых или роликовых на игольчатых подшипниках).
Внешний — Рцеппа шестишариковый, тип «GKN»
Для шариковых шарниров Рцеппа необходимо применять пластичные смазки с содержанием дисульфида молибдена MoS 2.
Внутренний — производное от Рцеппа, тип трехшиповый «Трипод» (ролики на игольчатых подшипниках)
Для шарниров типа «Трипод», на игольчатых подшипниках, пластичные смазки не должны содержать добавки молибдена MoS2.
12. Типичные неисправности 1. Включение/выключение хабов 2. Гайка хаба — ослабляется гайка хаба, находится под защитным колпачком передней ступицы. Размер гайки 14мм. Необходимо аккуратно подтянуть гайку (момент затяжки 28Hm) и желательно ее посадить на фиксатор резьбы или «законтрить». Сорвал гайку ступицы Фото гайки:
Хабы Dominant SY41051009100, отчет, отчет2
Ремонт полного привода SsangYong Kyron
Сегодня рассмотрим устройство и ремонт полного привода на автомобиле SSangYong Kyron.
Много кто слышал слово «хабы», много кто знает принцип работы полного привода с пневматическими муфтами на колесах, но еще больше тех, кто не имеет представления о работе таких систем. Попробуем объяснить работу системы доступным языком. Как раз к нам необходимый пациент и приехал. Итак, о сложном простыми словами.
В интернете существует масса статьей об устройстве и принципах работы системы полного привода. Мы же рассмотрим самую распространенную неисправность на данных автомобилях.
Когда в салоне водитель переводит переключатель из режима 2Н в режим 4Н, происходит целый ряд процессов, который обрабатывает электронный блок управления полным приводом.
Нас интересует пневматическая часть.
Муфта полного привода установлена на поворотном кулаке.
На муфту приходят вакуумные трубки.
Когда включен только задний привод вакуум удерживает зубцы муфты от зацепления со ступицей колеса и наружным шрусом.
Когда включен полный привод вакуум с муфты пропадает, и возвратная пружина выдвигает зубцы муфты и происходит зацепление.
Самая распространенная проблема заключается в разрушении корпуса муфты и попаданию влаги внутрь мембраны.
Так же грязь, пыль, соль и прочие неприятные вещи засасываются в вакуумные трубки и забивают клапан, который как раз и управляет подачей или отсутствием вакуума. Поэтому при выходе из строя муфт полного привода мы рекомендуем заменить и этот клапан.
На дизельных двигателях разряжение создает специальный вакуумный насос, который приводится в действие за счет распределительного вала. На бензиновых двигателях используется разряжение из впускного коллектора.
Так же одна из болячек этой системы полного привода это обрыв электропроводки моторчика раздаточной коробки. Страдают этой проблемой автомобили чаще всего зимой при наезде на снежно-ледовые препятствия. Спасает установка дополнительной защиты раздаточной коробки.
Кстати не первый раз общаемся с клиентами, которым на официальном дилере при покупке автомобиля сказали включать полный привод прямо на ходу. КАТЕГОРИЧЕСКИ запрещается включать полный привод в движении. Велика вероятность разрушения зубцов муфты или ступицы. Остановитесь, если АКПП нажмите и удерживайте тормоз, если МКПП то выжимайте сцепление. Переведите переключатель в необходимое вам положение. После того, как загорится соответствующий индикатор на панели приборов, можете начинать движение.
И помните! Ваш автомобиль заднеприводный с возможностью подключения переднего моста.
Таким образом на полном приводе (4WD) допустимо двигаться на покрытиях допускающих проскальзывание колес для компенсации нагрузок в трансмиссии, на то как грязь, песок, снег, лед, а в остальное время, на дорогах с твердым покрытием, необходимо передвигаться на заднем приводе.
С какой скоростью можно ездить на полном приводе кайрон
Переключение между режимами 2Н и 4Н можно выполнять на скорости до 70 км/ч при прямолинейном движении.
Режим 4Н использовать до 80 км/ч. Иначе повреждается трансмиссия.
Режим 4L включается и выключается только на полностью остановившемся автомобиле на нейтральной передаче.
Сегодня на конец-то дошли руки разобраться с проблемой НЕподключения ПП. Вот уже пошёл второй месяц как мой “конь” стал исключительно заднеприводным.
На Драйве и Кайрон-Клане отчетов на эту тему очень много, поэтому не буду особо детализировать отчет.
Справой стороной ситуация обратная: при заглушенном двигателе привод вращается вместе с колесом, (т.е. пружина цела), а на заведенном привод не вращается, значит хаб держит вакуум. Заглушил двигатель и правый хаб был в зацеплении не более 20 сек., т.е. или он негерметичный, или обратный клапан на вакуумной магистрали не работает.
Далее, дело дошло до обратного клапана, он конечно же не работал — легко продувался в обе стороны. Новый я ставить не стал, а продул/промыл/просушил этот клапан — работоспособность полностью восстановлена.
Дошла очередь до замены левого хаба. Тут все как у всех, разборка ступичного узла со съемом верхней шаровой. При вытаскивании хаба из ступицы, он у меня развалился в руках, корпус полностью разрушен коррозией. (См. Фото)
Ура, ПП теперь работает как часики. Мой конь теперь снова полноприводной.
Сегодня рассмотрим устройство и ремонт полного привода на автомобиле SSangYong Kyron.
Много кто слышал слово «хабы», много кто знает принцип работы полного привода с пневматическими муфтами на колесах, но еще больше тех, кто не имеет представления о работе таких систем. Попробуем объяснить работу системы доступным языком. Как раз к нам необходимый пациент и приехал. Итак, о сложном простыми словами.
В интернете существует масса статьей об устройстве и принципах работы системы полного привода. Мы же рассмотрим самую распространенную неисправность на данных автомобилях.
Когда в салоне водитель переводит переключатель из режима 2Н в режим 4Н, происходит целый ряд процессов, который обрабатывает электронный блок управления полным приводом.
Нас интересует пневматическая часть.
Муфта полного привода установлена на поворотном кулаке.
На муфту приходят вакуумные трубки.
Когда включен только задний привод вакуум удерживает зубцы муфты от зацепления со ступицей колеса и наружным шрусом.
Когда включен полный привод вакуум с муфты пропадает, и возвратная пружина выдвигает зубцы муфты и происходит зацепление.
Самая распространенная проблема заключается в разрушении корпуса муфты и попаданию влаги внутрь мембраны.
Так же грязь, пыль, соль и прочие неприятные вещи засасываются в вакуумные трубки и забивают клапан, который как раз и управляет подачей или отсутствием вакуума. Поэтому при выходе из строя муфт полного привода мы рекомендуем заменить и этот клапан.
На дизельных двигателях разряжение создает специальный вакуумный насос, который приводится в действие за счет распределительного вала. На бензиновых двигателях используется разряжение из впускного коллектора.
Так же одна из болячек этой системы полного привода это обрыв электропроводки моторчика раздаточной коробки. Страдают этой проблемой автомобили чаще всего зимой при наезде на снежно-ледовые препятствия. Спасает установка дополнительной защиты раздаточной коробки.
Кстати не первый раз общаемся с клиентами, которым на официальном дилере при покупке автомобиля сказали включать полный привод прямо на ходу. КАТЕГОРИЧЕСКИ запрещается включать полный привод в движении. Велика вероятность разрушения зубцов муфты или ступицы. Остановитесь, если АКПП нажмите и удерживайте тормоз, если МКПП то выжимайте сцепление. Переведите переключатель в необходимое вам положение. После того, как загорится соответствующий индикатор на панели приборов, можете начинать движение.
И помните! Ваш автомобиль заднеприводный с возможностью подключения переднего моста.
Таким образом на полном приводе (4WD) допустимо двигаться на покрытиях допускающих проскальзывание колес для компенсации нагрузок в трансмиссии, на то как грязь, песок, снег, лед, а в остальное время, на дорогах с твердым покрытием, необходимо передвигаться на заднем приводе.
Технические характеристики SsangYong Kyron / СангЙонг Кайрон
SsangYong Kyron – внедорожник, обладающий великолепными ходовыми характеристиками, являющимися следствием оптимального сочетания классических принципов создания автомобилей подобного типа и использования инновационных технологий. Таблицы точных характеристик автомобиля вы найдете ниже.
| SsangYong Kyron | ||||
|---|---|---|---|---|
| Двигатель | ||||
| Модель | D20T | G23D | ||
| Четырехтактный | ||||
| Дизель | Бензиновый | |||
| Количество и расположение цилиндров | 4, рядное | |||
| Рабочий объем, см^(3) | 1998 | 2295 | ||
| Диаметр цилиндра и ход поршня, мм | 86,2 x 85,6 | 90,9 x 88,4 | ||
| Максимальная мощность, кВт (л.с.) при об/мин | 104 (141)/ 4 000 | 110 (150)/ 5 500 | ||
| Максимальный крутящий момент, Нм при об/мин | 310/ 1 800 — 2 750 | 214/ 3 500 — 4 000 | ||
| Степень сжатия | 17,5:1 | 10,4 : 1 | ||
| Система подачи топлива | Впрыск топлива под давлением | Распределенный впрыск топлива с электронным управлением | ||
| Трансмиссия | ||||
| Коробка передач | 5-ти ступенчатая механическая | 6-ти ступенчатая автоматическая КП T-Tronic с возможностью ручного переключения передач | 5-ти ступенчатая механическая | 6-ти ступенчатая автоматическая КП T-Tronic с возможностью ручного переключения передач |
| Передаточное отношение на 1-й | 4,315 | 3,536 | 4,315 | 3,536 |
| на 2 передаче | 2,475 | 2,143 | 2,475 | 2,143 |
| на 3 передаче | 1,536 | 1,478 | 1,536 | 1,478 |
| на 4 передаче | 1 | 1,156 | 1 | 1,156 |
| на 5 передаче | 0,807 | 0,866 | 0,807 | 0,866 |
| на 6 передаче | — | 0,667 | — | 0,667 |
| задняя | 3,919 | 3,094 | 3,919 | 3,094 |
| Передаточное отношение раздаточной коробки | ||||
| Передаточное отношение главной передачи (передние/ задние колеса) | 4,27 | |||
| Тип привода | Система подключаемого полного привода (Part-Time) | |||
| Шасси | ||||
| Передняя подвеска | Независимая, пружинная, рычажная, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости | |||
| Задняя подвеска | Зависимая, пружинная, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости | |||
| Рулевой механизм | Шестерня-рейка с гидроусилителем | |||
| Тормозная система (Передняя ось/ задняя ось) | Дисковые вентилируемые/ дисковые | |||
| Колесные диски | 16″ x 6.5J | |||
| Шины | 235/75R16 | |||
| Массогабаритные показатели | ||||
| Снаряженная масса, кг | 1 878 — 1 983 | 1 905 — 2 010 | 1 862 — 1 971 | 1 928 — 2 000 |
| Полная масса, кг | 2530 | |||
| Максимальная нагрузка на переднюю ось, кг | 1 205 — 1 230 | 1 179 — 1 202 | ||
| Максимальная нагрузка на заднюю ось, кг | 1 300 — 1 325 | 1 328 — 1 351 | ||
| Максимальная масса буксируемого прицепа (с тормозами), кг | 2300 | 2100 | 2300 | |
| (без тормозов), кг | 750 | |||
| Габаритная длина, мм | 4660 | |||
| Габаритная ширина, мм | 1880 | |||
| Габаритная высота (с рейлингами на крыше), мм | 1 740 (1 755) | |||
| Колесная база, мм | 2740 | |||
| Колея передних колес, мм | 1570 | |||
| Колея задних колес, мм | 1570 | |||
| Высота от сидений до крыши (1-ый ряд), мм | 1019 | |||
| Ширина салона на уровне плеч (1-ый ряд), мм | 1506 | |||
| Ширина салона на уровне бедер (1-ый ряд), мм | 1421 | |||
| Пространство для ног, мм | 1059 | |||
| Объем багажного отделения, л | 625 | |||
| Объем топливного бака, л | 75 | |||
| Характеристики | ||||
| Расход топлива*: | ||||
| Городской цикл, л/100 км | 9,9 | 10,6 | 14,9 | н.д. |
| Загородный цикл, л/100 км | 6,3 | 7,1 | 8,7 | н.д. |
| Комбинированный цикл, л/100 км | 7,7 | 8,4 | 11 | н.д. |
| Максимальная скорость, км/ч | 167 | 166 | 167 | 170 |
| Разгон до сотни | 14,2 | 10,6 | 14,2 | 14,8 |
| Диаметр разворота, м | 11,2 | |||
| Угол въезда/ Угол съезда, град. | 26/ 23 | |||
| Угол продольной проходимости, град. | 21 | н.д. | ||
| Минимальный дорожный просвет (передняя ось/ задняя ось), мм | 210/ 199 |
Особое значение для внедорожников приобретают такие характеристики двигателей, как надежность, мощность и неприхотливость. Именно их и удалось достичь создателям SsangYong Kyron. Предлагаемые комплектации подразумевают оснащение автомобиля 4-х тактными двигателями, работающими как на бензине, так и на дизельном топливе.
Дизели объемом 2.0 л имеют мощность, равную 141 л.с., бензиновые моторы несколько мощнее – при объеме 2.3 л их максимум – 150 л.с. Оба варианта двигателей отлично справляются с поставленными перед ними задачами и успешно разгоняют до нужной скорости внедорожник весом свыше 1500 кг. Максимальный крутящий момент, достигающий соответственно 310 и 214 Нм, позволяет SsangYong Kyron стать еще более стремительным и напористым.
Благодаря инновационной системе подачи топлива удалось достичь максимальной экономичности Kyron. В бензиновых двигателях осуществляется электронное управление распределенным впрыском топлива, в дизелях он происходит под давлением.
Трансмиссия
Оба варианта двигателей могут оснащаться 5-ти ступенчатыми механическими КП или 6-ти ступенчатыми коробками-автоматами T-Tronic, предоставляющими возможность переключения передач вручную. Система подключаемого полного привода Part-Time позволяет водителю самостоятельно контролировать процесс отключения переднего моста в момент передвижения по дороге с твердым покрытием.
Шасси
Внедорожники Kyron отлично приспособлены для движения в различных условиях, что особенно актуально в России, где качество большей части дорожного покрытия оставляет желать лучшего.
Независимая пружинная передняя подвеска, а также зависимая задняя подвеска, оснащенные гидравлическими телескопическими амортизаторами и стабилизаторами поперечной устойчивости, обеспечивают максимальную стабильность курса в процессе езды даже по самым сложным трассам.
16-ти дюймовые легкосплавные диски, обутые в резину 235/75R16, позволяют легко преодолевать даже самые серьезные дорожные неровности и гарантируют комфортную поездку в любых условиях.
Массогабаритные показатели
В зависимости от комплектации снаряженная масса внедорожника может колебаться в пределах 1862-2010 кг. Передняя ось выдерживает нагрузку до 1230 кг, задняя – до 1351 кг. Имеющиеся мощности позволяют Kyron буксировать прицеп, вес которого не превышает 2300 кг.
Несмотря на внушительные габариты: длину – 4660, ширину – 1880 и высоту – 1740 мм внедорожник отличается правильностью и гармоничностью пропорций. Ширина салона, на уровне плеч составляющая 1506 мм, гарантирует комфортное размещение пассажиров и удобство путешествия на значительные расстояния.
Вместительное багажное отделение с объемом 625 л позволяет осуществлять перевозку довольно габаритных грузов. Кроме того, часть их можно перемещать на крыше, где специально для этого установлены рейлинги, доступные в большинстве комплектаций.
Топливный бак имеет вместимость до 75 л, что гарантирует возможность длительного путешествия без частых остановок для дозаправки. Средний расход топлива, заявленный производителем, составляет 9,9-14,9 л/100 км в городе и 6,3-8,7 л/100 км за его пределами. До максимальной скорости 170 км/ч внедорожник способен разогнаться за 14,8 с.
В зависимости от комплектации Ssang Yong Kyron могут быть оснащены:
- ESP – системой курсовой устойчивости;
- BAS – системой помощи во время экстренного торможения;
- ARP – защитой от опрокидывания;
- HDC – системой контроля спуска со склона;
- передними и боковыми подушками безопасности;
- системой блокировки дверных замков;
- системой оповещения о препятствиях сзади.
Заявленный расход топлива для дизельного двигателя составляет 8 л, для бензинового — 12 л на 100 км пробега. Максимально развиваемая скорость соответственно равна 166 и 170 км/ч. Благодаря широкой низкопрофильной резине СанЕнг Кайрона обеспечивается отличное сцепление колеса с грунтом.
Технико-эксплуатационные характеристики корейского кроссовера только подтверждают его универсальность, великолепную управляемость, непревзойденную мощность и безупречную функциональность. Благодаря гарантированной комфортности, экономичности, динамичности и удобству SsangYong Kyron является отличным решением для людей, не мыслящих свою жизнь без автомобиля.
Кайрон технические характеристики, SsangYong Kyron технические характеристики, СанЕнг Кайрон технические характеристики.
Без страха, лишь с упреком
Именно такой “Кайрон”, в комплектации “Комфорт” теоретически мы считали оптимальным. Потому что исключительно в этой версии можно получить задний самоблокирующийся дифференциал LSD, который позволяет более уверенно чувствовать себя за рулем на скользком покрытии. 700-километровый пробег по дорогам и бездорожью Среднего Урала теорию только подтвердил. С одним-единственным уточнением.
“Вот ненормальный!” – молодой пермячке явно не понравился мой маневр – поворачивая на перекрестке, я не учел коварство усыпанного песком асфальта. Корму занесло, девчушка испугалась… Нехорошо.
Все правильно. Ведь полный привод любого “Кайрона” означает жестко подключаемый передний мост, а потому использовать его можно только на грунтовых дорогах или бездорожье, где передние колеса смогут проскальзывать, иначе в конце концов вас ждет дорогостоящий ремонт трансмиссии. Естественно, и я по улицам Перми ездил с отключенным передком. А с тяжелой заднеприводной машиной обращаться нужно с осторожностью. Ведь тот самый “самоблок”, весьма полезный в иных ситуациях, здесь не помощник. В поворотах с заносами лучше всего борется система динамической стабилизации. Ее, конечно, можно получить в версии “Элеганс”. Да вот досада – наличие ESP означает отсутствие дифференциала LSD. Жаль, совместная работа двух систем сделала бы автомобиль более послушным и предсказуемым и, вероятно, предупредила бы мою хулиганскую выходку. Впрочем, есть лишний повод разобраться – что же предпочесть?
Вне всяких сомнений, на проселочных дорогах отсутствие ESP – благо. Колея вполколеса, громадные лужи, а нашему “Кайрону” все нипочем – без страха и упрека пробирается он в такие дебри, в кои никакой местный Макар своих телят уж точно не гонял. Вот только со скоростью перебирать не стоит – даже на небольшом бугорке можно поймать ощутимый удар в балку переднего моста. Так “Кайрон” упрекает водителя за необдуманные действия. Вот, поди ж ты, – впереди, на явно большей скорости, пылит “Рекстон” с независимой задней подвеской и никакие кочки, похоже, ему не страшны. А ведь такой “Сан-Йонг” заведомо хуже нашего “Кайрона” подготовлен к езде по плохим дорогам – ко всему прочему у него даже понижающей передачи нет.
Дело в том, что у “Рекстона” относительно ровное днище и дорожный просвет на 40 мм больше. А у “Кайрона” – балка переднего зависимого моста, прикрытая пластиковой защитой. Впрочем, чуть худшая геометрия не помешала “Кайрону” играючи справляться с такими дорогами, перед которыми “Рекстон” безоговорочно капитулировал. Машина даже без включенной понижающей взобралась на вершину самого настоящего горнолыжного склона! А на песке такой “Кайрон” отлично использует дифференциал LSD – при пробуксовке одного из колес заднего моста второе мгновенно подключается ему в помощь, что позволяет водителю проходить виражи на большей скорости, сохраняя траекторию.
Так что “Кайрон” честно заработал звание отличного проходимца, который нигде и никогда не подведет – надо лишь аккуратно с ним обращаться, помня об особенностях конструкции. А когда проселочные и иные затерянные тропы-дороги остались позади, он и на шоссе проявил себя очень неплохо. Турбодизель, который на бездорожье вместе с понижающей превращал “Кайрон” в настоящий танк, на гладком асфальте порадовал экономичностью – около 7 литров на сотню, если передвигаться со скоростью 90–110 км/ч. А 5-ступенчатый “автомат” с возможностью ручного выбора передач покорил относительно плавной работой с незаметными переключениями. Кстати, на бензиновом “Кайроне” стоит более меланхоличная 4-ступенчатая АКП без всякого ручного режима.
Энергоемкая подвеска на трассе тоже оказалась весьма кстати – знай держи 90–110 км/ч, при которых “Кайрон” достаточно отзывчив на действия рулем, в салоне не укачивает, да и шумового дискомфорта нет. Если же случается нагнать груженую фуру на подъеме, можно довольно быстро ее обойти, даже не используя кик-даун. Правда, если обстановка не позволит это сделать с ходу и скорость упадет до 40–50 км/ч, то АКП может проявить нерасторопность – на прожатую до пола педаль газа “автомат” среагирует лишь после двухсекундной паузы.
Остается узнать цену вопроса. За дуэт “самоблока” и дизельного мотора придется доплатить 32 000 руб. по сравнению с бензиновой “четверкой”. Для тех, кто считает, что это дорого, замечу – сумма окупится всего за год за счет меньшего расхода топлива. Что же касается ESP, доступной только в самом дорогом исполнении “Элеганс”, то и технически, и по оснащению это куда более городской вариант. Такой “Кайрон” предназначен для тех, кто ездит в основном по улицам мегаполисов.
Мы решили:
“Кайрон-Комфорт” – отличный вариант для тех, кому нужен универсальный рамный вседорожник. С дизельным мотором и АКП он будет своим на проселке и при этом довольно комфортабельным в городе.
